类光圈式可调中心孔机械快门结构

　　该结构属于可独立集成的机械式孔径调节功能单元，核心原理借鉴相机光圈的同步收放逻辑，通过圆周方向布置的多组叶片联动，实现中心通光/过料孔径的连续无级调节，可适配需要动态调整通路口径的各类工业场景。从实际应用维度看，这类结构可嵌入光学检测设备的光路调节端，作为可变光阑控制通光量大小；也可安装在粉体、颗粒物料的输送管路末端，通过孔径变化精准控制下料流量；还能适配小型实验装置的试样夹持位，根据不同规格试样调整中心避让孔尺寸，无需频繁更换适配工装。结构的动力输入有两种适配形式，既可以通过外露的主动齿轮直接手动旋转调节，也可在主动齿轮端接驳微型驱动电机，实现电控自动调节，适配自动化设备的程控需求。设计层面采用了圆周均布的叶片导向槽结构，

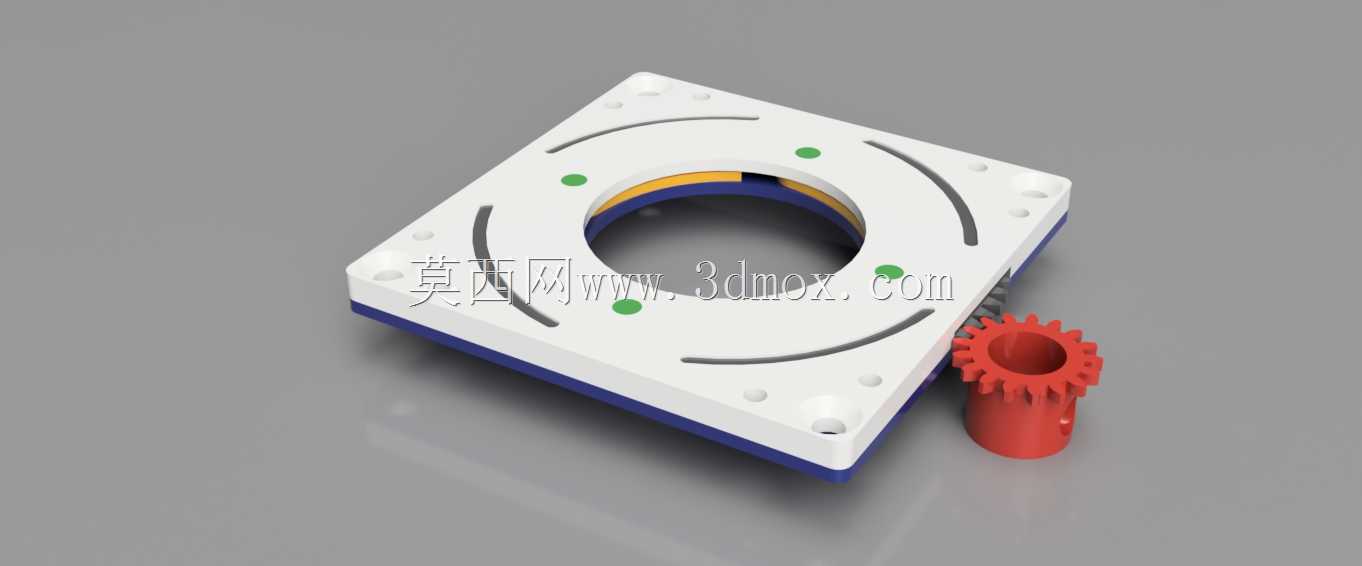

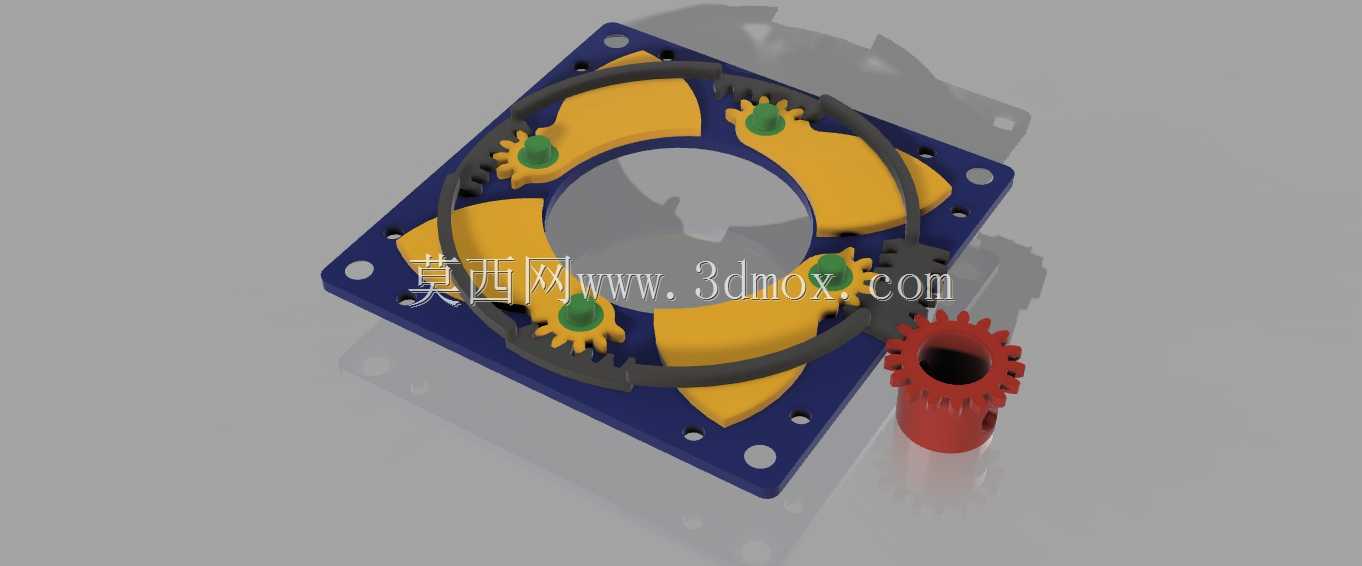

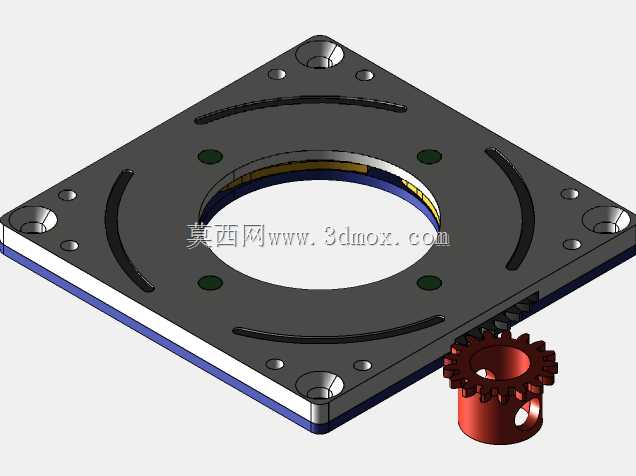

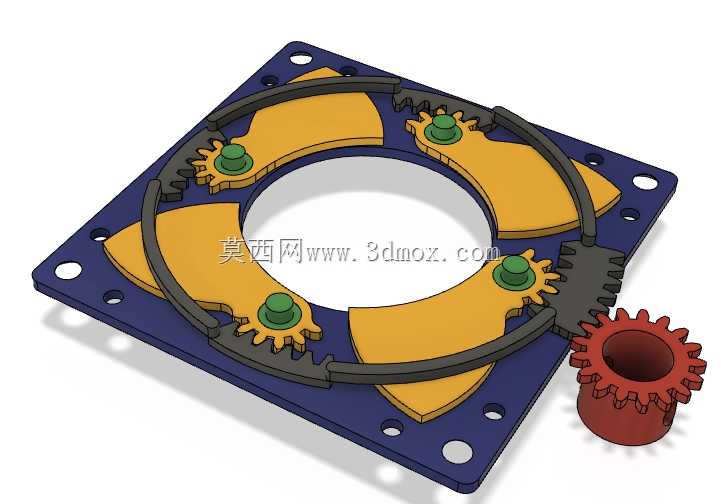

　　每片叶片通过定位柱嵌入底座的导向滑槽与同步驱动环的联动槽内，当驱动环受齿轮带动旋转时，所有叶片会同步沿既定轨迹滑动，实现中心孔的同步开合，不会出现叶片卡滞或不同步导致的孔径偏心问题。安装边界上，主体底座采用方形法兰式结构，四个角预留标准安装孔位，可直接通过螺栓固定在设备安装面板上，安装面的平面度公差控制在0.1mm以内，保证叶片转动时无轴向窜动；整体结构的轴向厚度控制在较小范围，不会占用过多设备内部安装空间，外露的主动齿轮模数与常规小型驱动齿轮匹配，无需额外定制转接齿轮即可完成动力对接。结构的叶片边缘做了圆弧过渡处理，开合过程中相邻叶片的贴合面始终保持密封状态，调节到任意孔径位置时，叶片间无明显缝隙，可满足光路遮挡、物料截流的使用要求；所有运动副均预留合理配合间隙，长期往复转动不会出现磨损卡滞，无需频繁加注润滑脂即可维持顺畅运行。
