钻机配套螺旋钻具结构设计

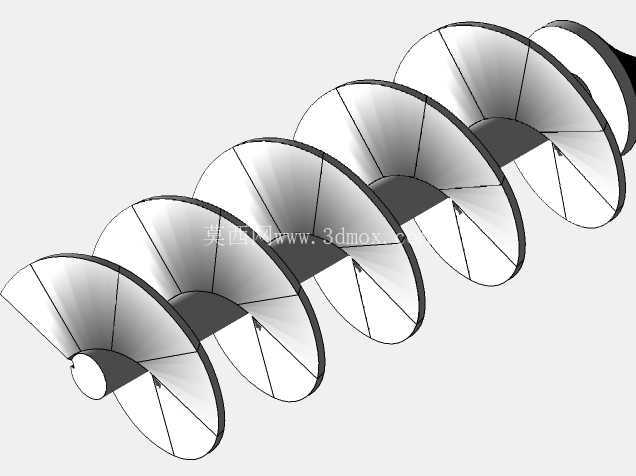

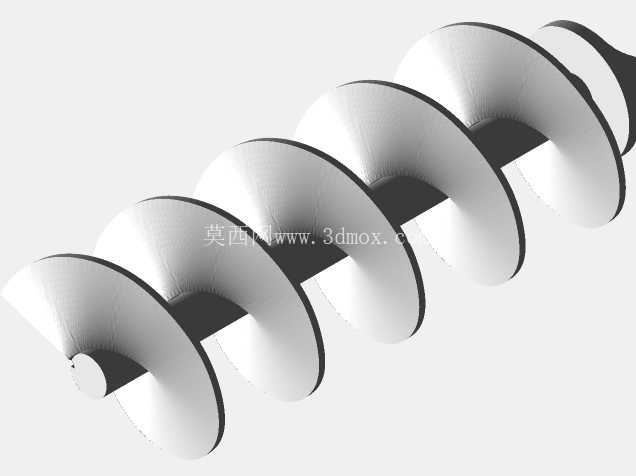

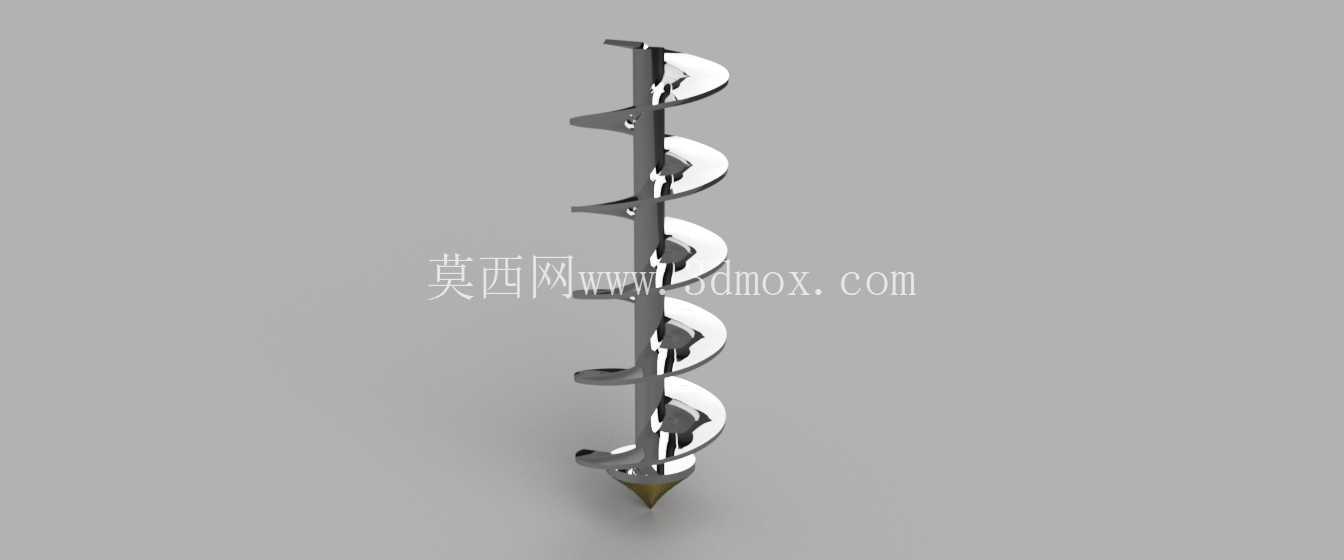

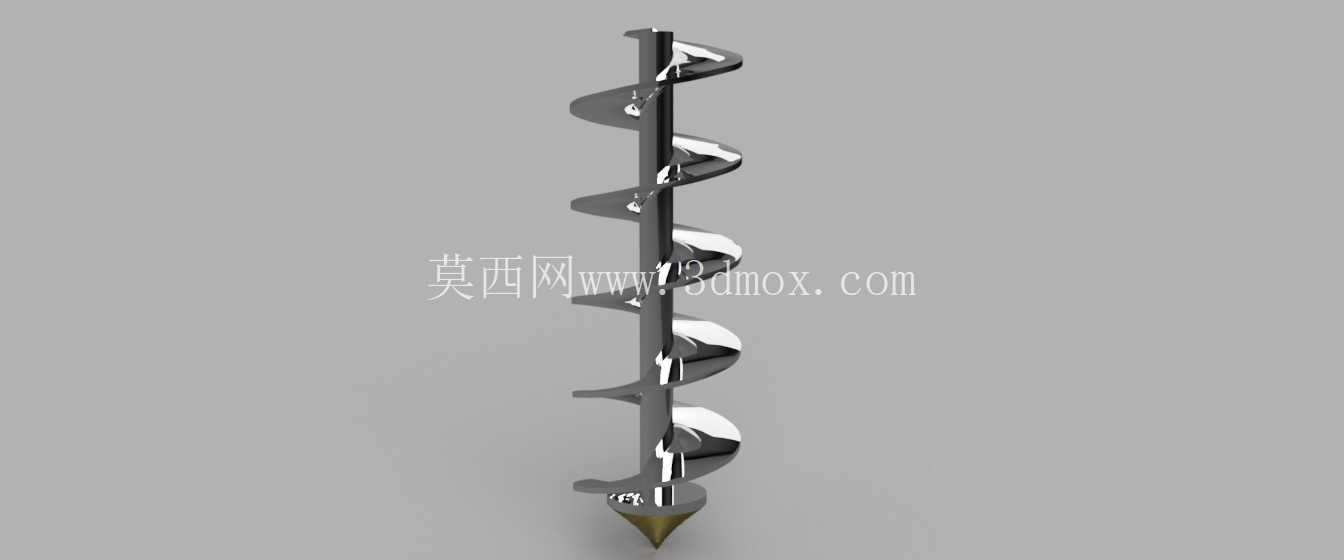

　　在岩土取样、小型桩基施工、庭院绿化打坑、冻土浅层开孔这类作业场景里，螺旋钻具是直接接触作业介质、完成切削输料的核心执行部件，其结构设计合理性直接决定成孔效率、排屑顺畅度与作业负载稳定性。这款螺旋钻具采用连续变导程螺旋叶片排布，整体高度控制在291mm，叶片最大回转直径49mm，整体重量约257g，属于小型便携钻机适配的浅层作业钻具，可适配手持锂电钻机、小型台式立钻等设备的输出轴连接，安装时需匹配对应夹持直径的钻夹头，保证回转同轴度误差控制在0.1mm以内，避免高速回转时产生径向跳动影响成孔精度。

　　从功能逻辑上看，该钻具的螺旋叶片承担双重作用：最下端的尖锥定位头首先接触作业面，在初始进给阶段完成中心点定位，避免开孔偏移；尖锥上方的切削刃带以一定后角布置，可在回转进给时对土壤、软岩、冻土层等介质进行连续切削，切削下的碎屑会顺着连续螺旋叶片的导程面被持续向上输送，无需反复提钻排屑，单次进给即可完成对应深度的成孔作业，相比直槽钻头在松散土层、塑性土层作业时的排屑效率提升40%以上，可有效避免卡钻、堵屑问题。

　　设计过程中，螺旋叶片的导程参数经过多轮场景适配调整：靠近切削端的导程略小，可保证切削下的介质被快速承接，避免碎屑在切削区域堆积造成重复研磨增大进给阻力；向上延伸的叶片导程逐步放大，可让输送过程中的碎屑获得更大的上行空间，降低碎屑与叶片、孔壁之间的摩擦阻力，减少钻机输出扭矩损耗。叶片与中心钻杆采用一体化焊接结构，焊缝沿叶片根部连续满焊，可承受进给时的轴向冲击力与回转扭矩，避免叶片在硬质介质作业时出现变形、脱焊问题。钻杆上端的夹持段做了平面铣边处理，可与钻夹头形成面接触锁紧，相比光面圆柱夹持段的防滑转能力提升60%以上，大扭矩进给时不会出现钻具打滑空转的情况。

　　从安装边界来看，该钻具的最大回转直径为49mm，适配设备的输出端夹持范围需覆盖钻杆夹持段直径，作业时设备的进给行程需大于钻具总长度，避免进给到位后钻具尾部与设备输出端发生干涉。在冻土作业场景下，可适当降低回转转速、增大进给压力，利用下端尖锥的刺入特性破开冻土层硬壳，再通过螺旋叶片连续排屑；在松散种植土、回填土作业场景下，可适当提高回转转速，利用叶片的快速输送特性提升成孔效率。钻具表面做了抛光硬化处理，可减少碎屑粘附，降低作业后的清理难度，同时提升叶片表面的耐磨性能，延长在含砂石土层中的作业寿命。

　　需要注意的是，该款钻具的尺寸参数适配浅层小孔径作业场景，不可用于硬质岩石、钢筋混凝土层的钻孔作业，避免切削刃崩损、叶片变形；安装时需保证钻具与钻机输出轴的同轴度，锁紧后需低速试转确认无径向跳动后再进行正常作业，进给过程中需保持轴向压力稳定，避免斜向进给造成钻杆弯曲变形。
