帕金斯45KVA静音罩式柴油发电机组钣金结构

　　这套45KVA级静音型柴油发电机组采用全钣金封闭罩壳结构，主要面向工地临时供电、商业楼宇备用电源、户外作业保障、厂区应急配电等场景，在噪声控制、防雨防尘和现场转运方面都做了完整的工程化处理。整机底部为一体式承重底架，既承担发动机、发电机、油箱及附属部件的重量，也预留叉车孔位，方便短距离转运和就位安装；底架边缘设置减振垫安装面，可隔离机组运行时的振动向地面传递。

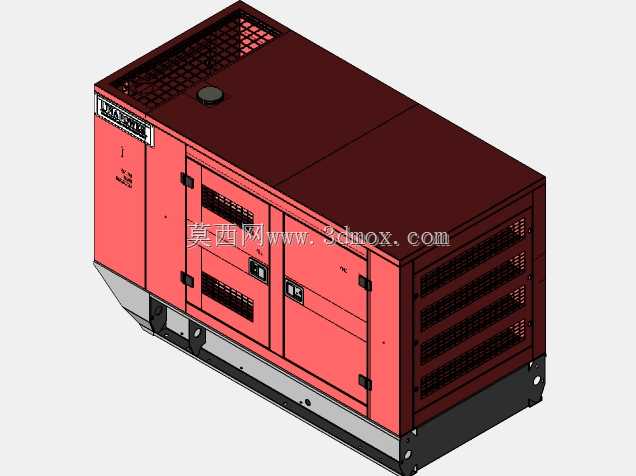

　　罩壳设计是该结构的重点。侧板、顶板、检修门均按钣金折弯工艺拆分，折弯边承担局部刚度，门板通过铰链与框架连接，配合多点锁扣实现压紧密封。进风侧布置大面积通风格栅，出风侧对应散热风道，内部气流从机组一端进入、经过发动机和散热器后从另一端排出，既保证冷却风量，又利用弯折风道降低噪声外泄。罩壳内壁可贴附吸音棉，外板采用平整涂装面，兼顾户外防护和外观一致性。

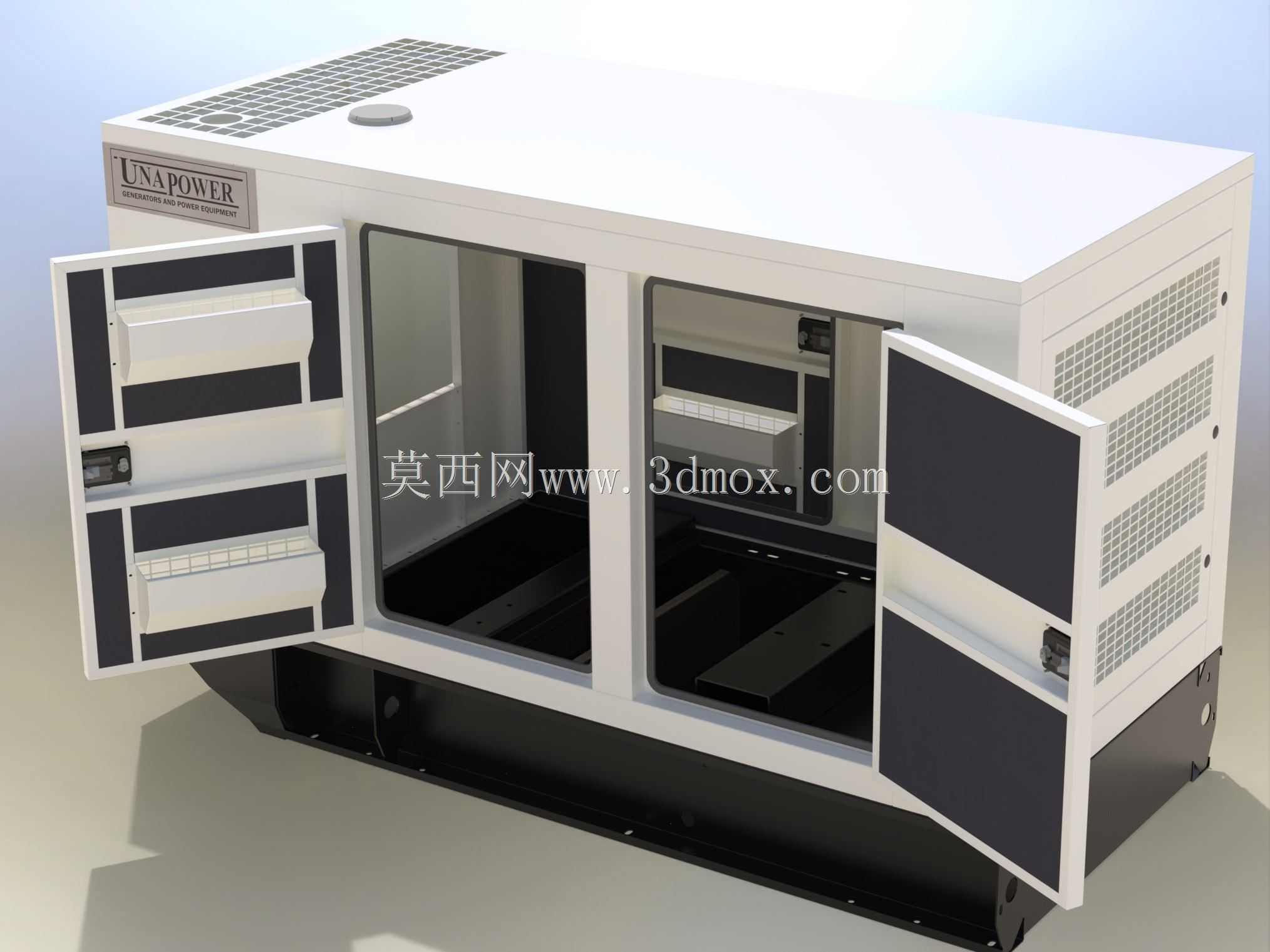

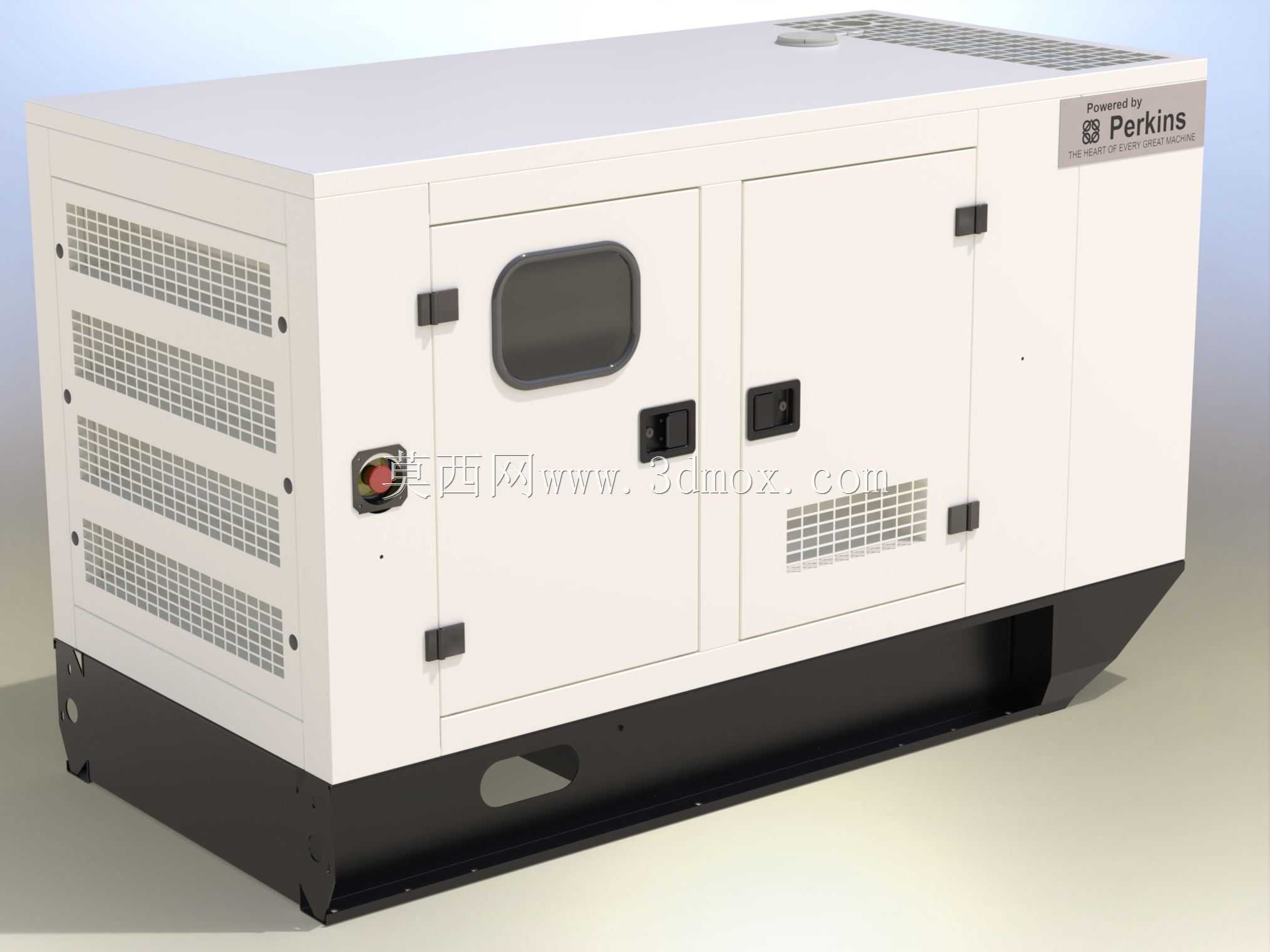

　　从功能分区看，正面设置多扇检修门：较大的门体对应发动机和发电机维护区域，便于更换滤芯、检查皮带和加注油液；小门对应控制开关、接线端子或电池位置，日常操作不必打开大罩板。观察窗用于查看内部仪表或运行状态，急停按钮布置在外侧易触及位置，满足紧急停机要求。顶部预留吊装结构或加强区域，顶板同时考虑雨水导流，避免积水渗入。

　　建模时需要重点控制罩壳与内部机组的安全间隙：散热器前方保留风道空间，排气管、涡轮等高温部件与钣金内衬之间留出隔热距离，门板开启范围内不得与管路、空滤、消声器干涉。外形边界要兼顾运输宽度和现场检修通道，底架安装孔、接地位置、电缆引入孔都应在罩壳对应处明确表达。钣金件需统一板厚、折弯半径、焊接或螺栓连接方式，通风孔、门锁、铰链、密封条等细节按实际装配关系布置，使模型既能用于外观方案评审，也能直接支撑钣金展开、加工下料和总装干涉检查。
