十字轴式万向联轴器三维结构设计

项目分类:通用机械零部件 发布时间:2015-06-08 ID:73268
  • 十字轴式万向联轴器三维结构设计
  • 十字轴式万向联轴器三维结构设计

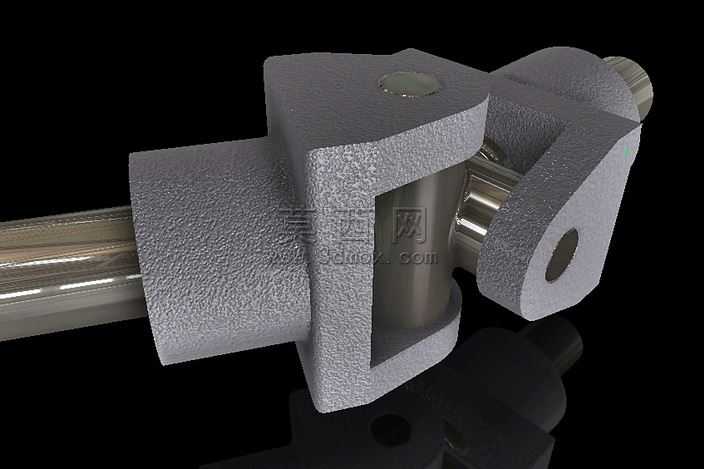

本作品为十字轴式万向联轴器的三维参数化设计模型,建模过程严格遵循机械设计手册中万向联轴器的尺寸规范与结构要求,采用自底向上的建模思路完成整体装配搭建。建模阶段首先完成两端轴叉零件的特征构建:通过草图绘制轴叉的外轮廓截面,利用拉伸特征生成轴叉主体结构,针对轴端的内孔特征采用旋转切除方式完成通孔加工,同时对轴叉耳部的十字轴安装孔位进行同轴度约束,保证两侧孔位的轴线共面且垂直相交,为后续十字轴的装配预留合理的配合公差。十字轴零件建模时,先绘制中心球体与四个轴颈的旋转截面,通过旋转凸台生成十字轴基体,对四个轴颈的端面进行倒角处理,模拟实际零件的装配导向结构,同时在轴颈与中心体的衔接位置添加圆角过渡,降低应力集中风险,还原真实零件的工艺设计细节。中间连接架的建模采用多特征组合方式,先通过拉伸生成方形连接基体,再对基体两侧的轴叉配合面进行切除加工,保证与两端轴叉的耳部结构形成精准的铰接配合,同时在连接架的中心位置加工出十字轴的容纳空腔,确保十字轴在空腔内可实现多角度偏转。材质与渲染阶段,为整体模型赋予哑光金属钢材材质,调整材质的粗糙度与金属度参数,模拟调质处理后的合金钢表面质感,添加柔和的环境漫反射光照,突出零件的棱边结构与装配层次,通过正交视角渲染清晰展示联轴器的整体装配关系与内部铰接结构。模型的装配过程严格按照实际装配逻辑添加配合约束:两端轴叉分别与中间连接架通过铰接配合实现相对转动,十字轴的四个轴颈分别与两端轴叉、中间连接架的安装孔形成同轴配合,同时添加角度限位约束模拟万向联轴器的实际偏转角度范围,保证模型可实现两轴之间不同轴线夹角下的扭矩传递运动仿真,完整还原十字轴万向联轴器补偿两轴轴线偏移、实现变角度动力传递的核心功能,模型的所有特征均保留参数化编辑属性,可根据实际传动工况需求调整轴径、偏转角度、整体尺寸等关键参数,适配不同的机械传动系统设计场景。
