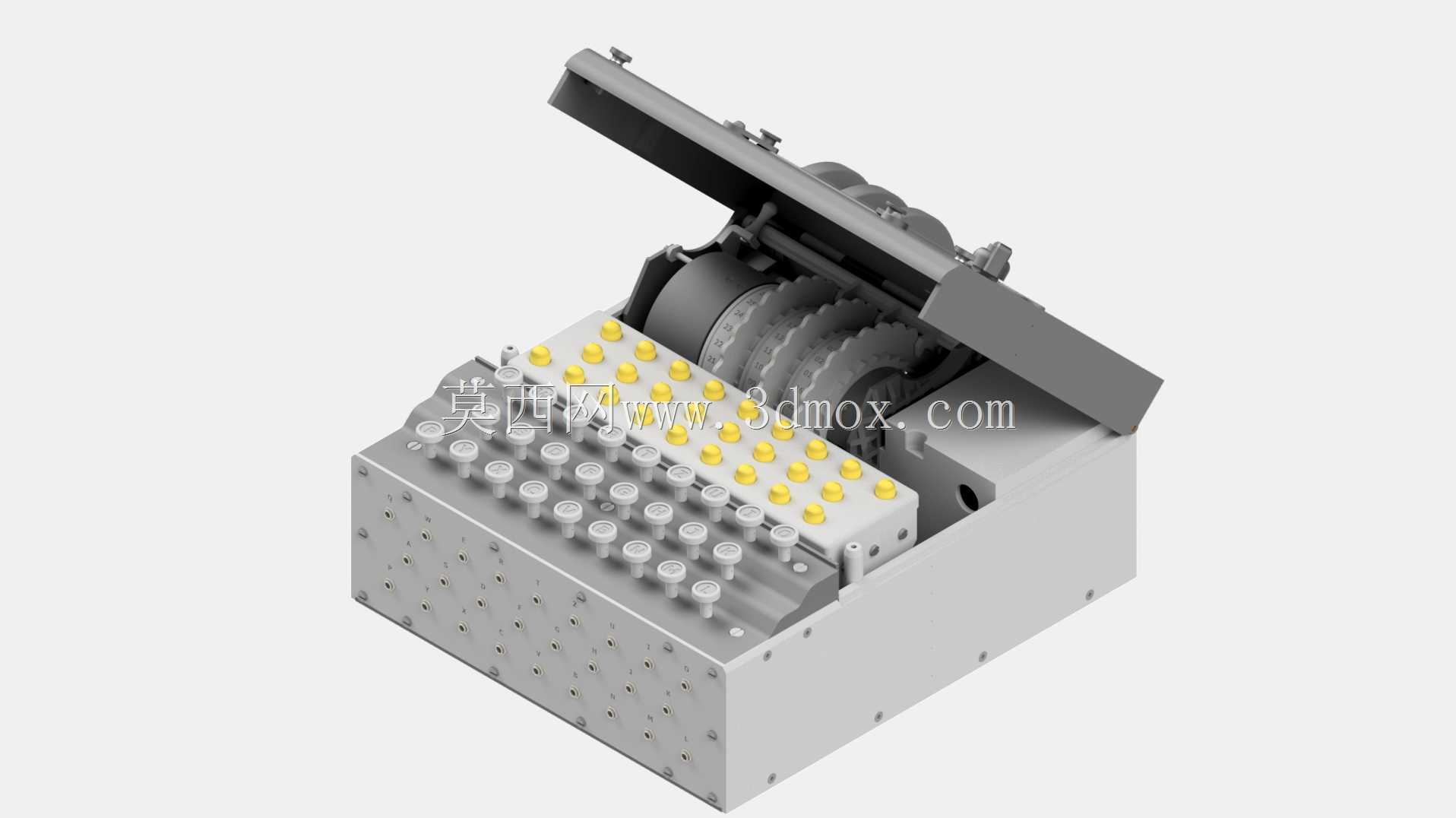

Enigma I复制品

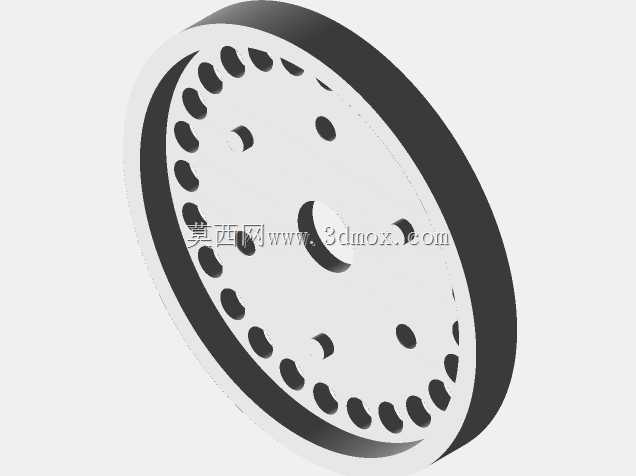

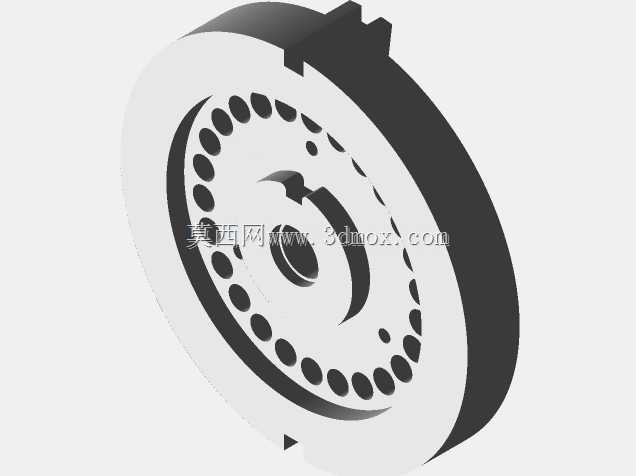

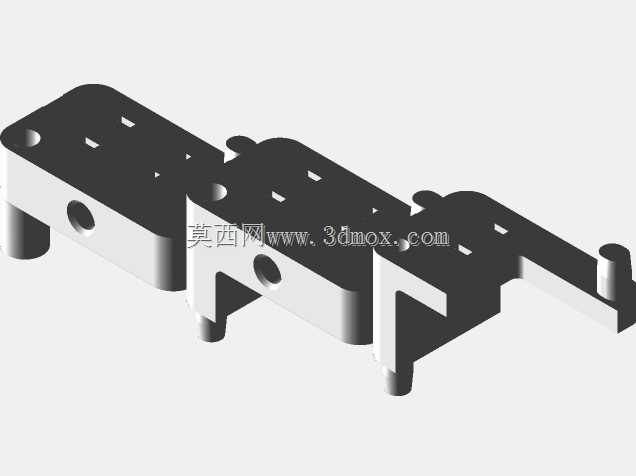

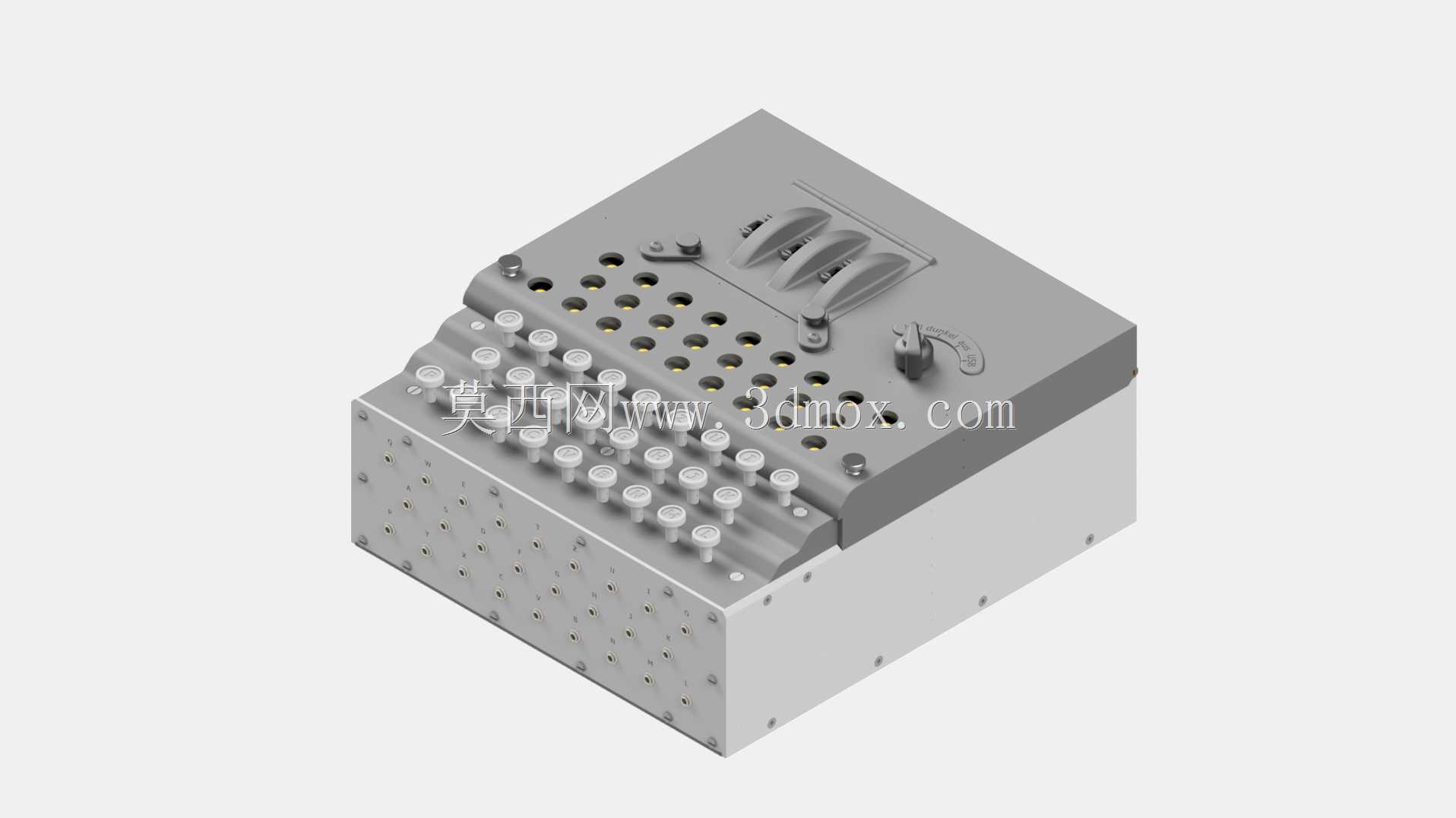

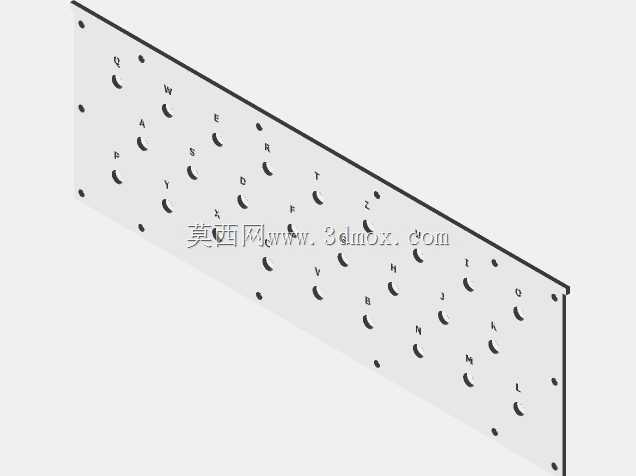

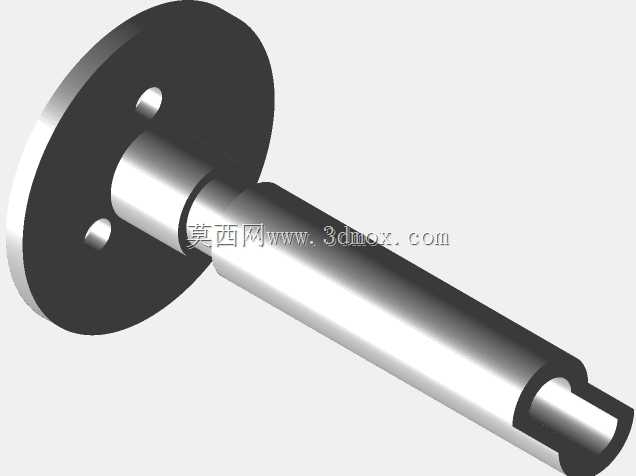

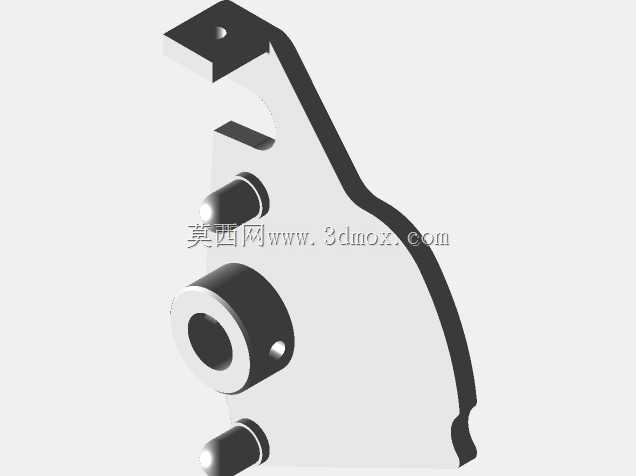

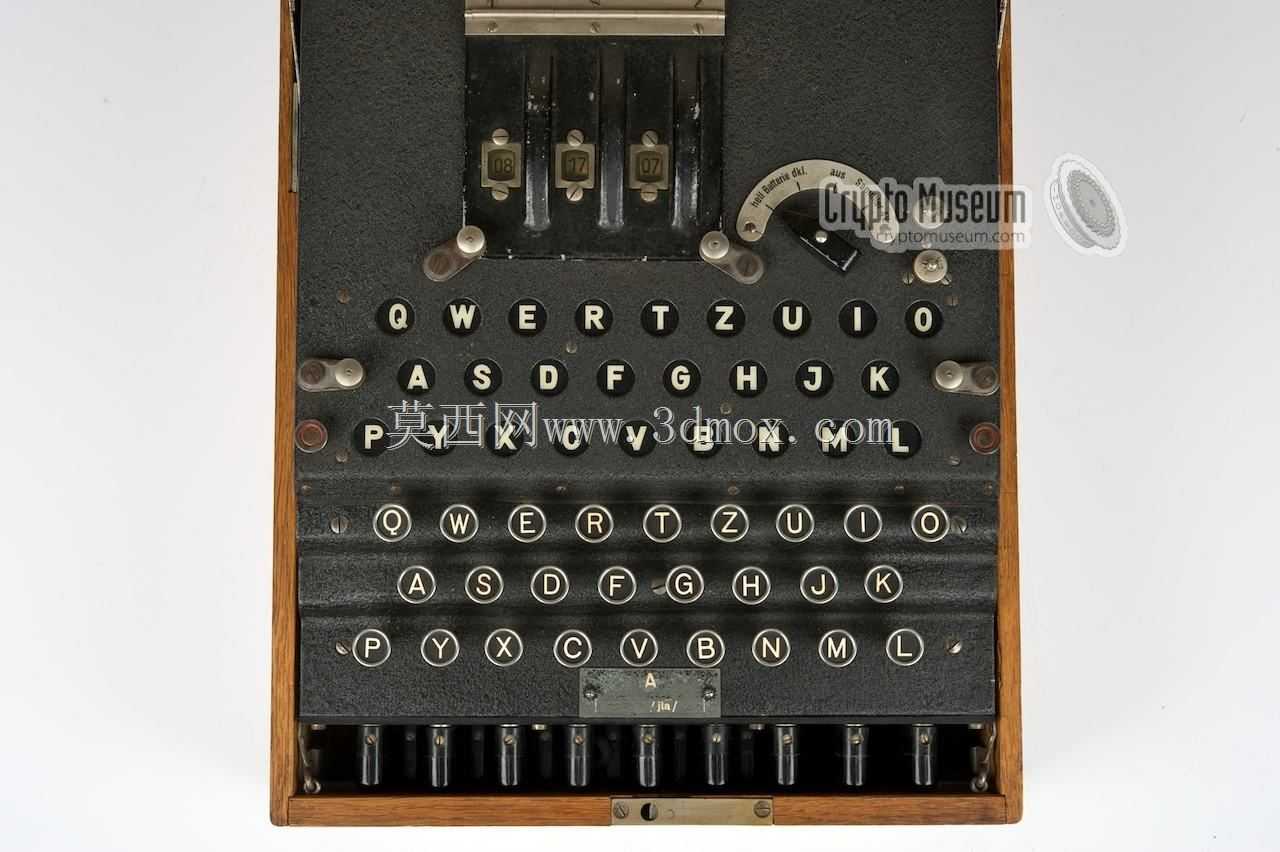

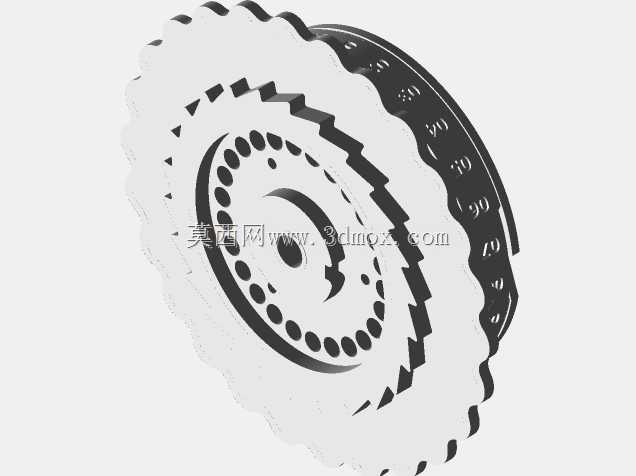

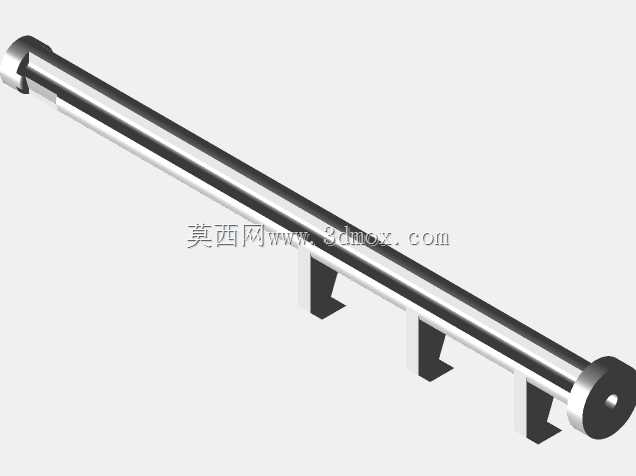

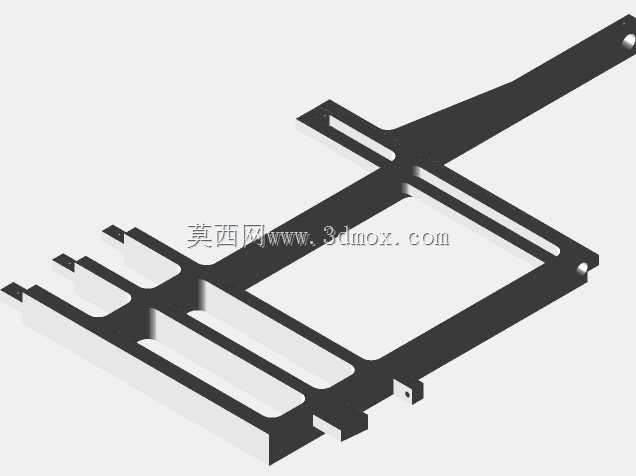

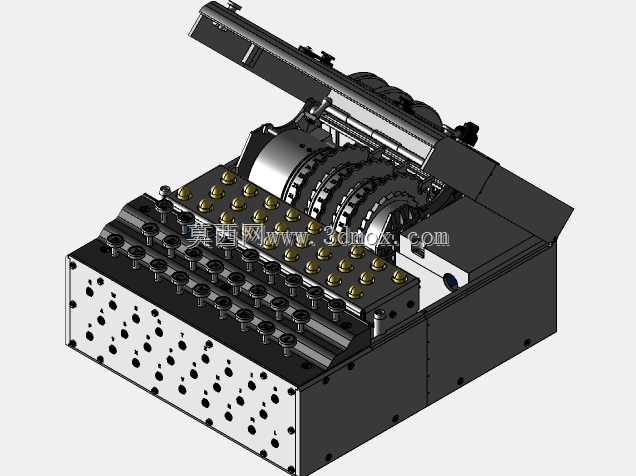

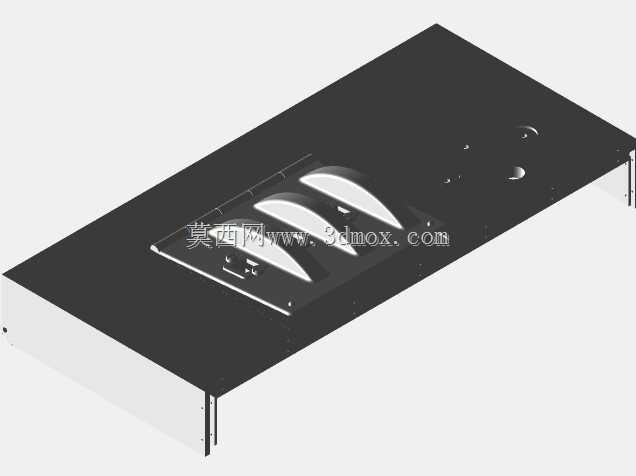

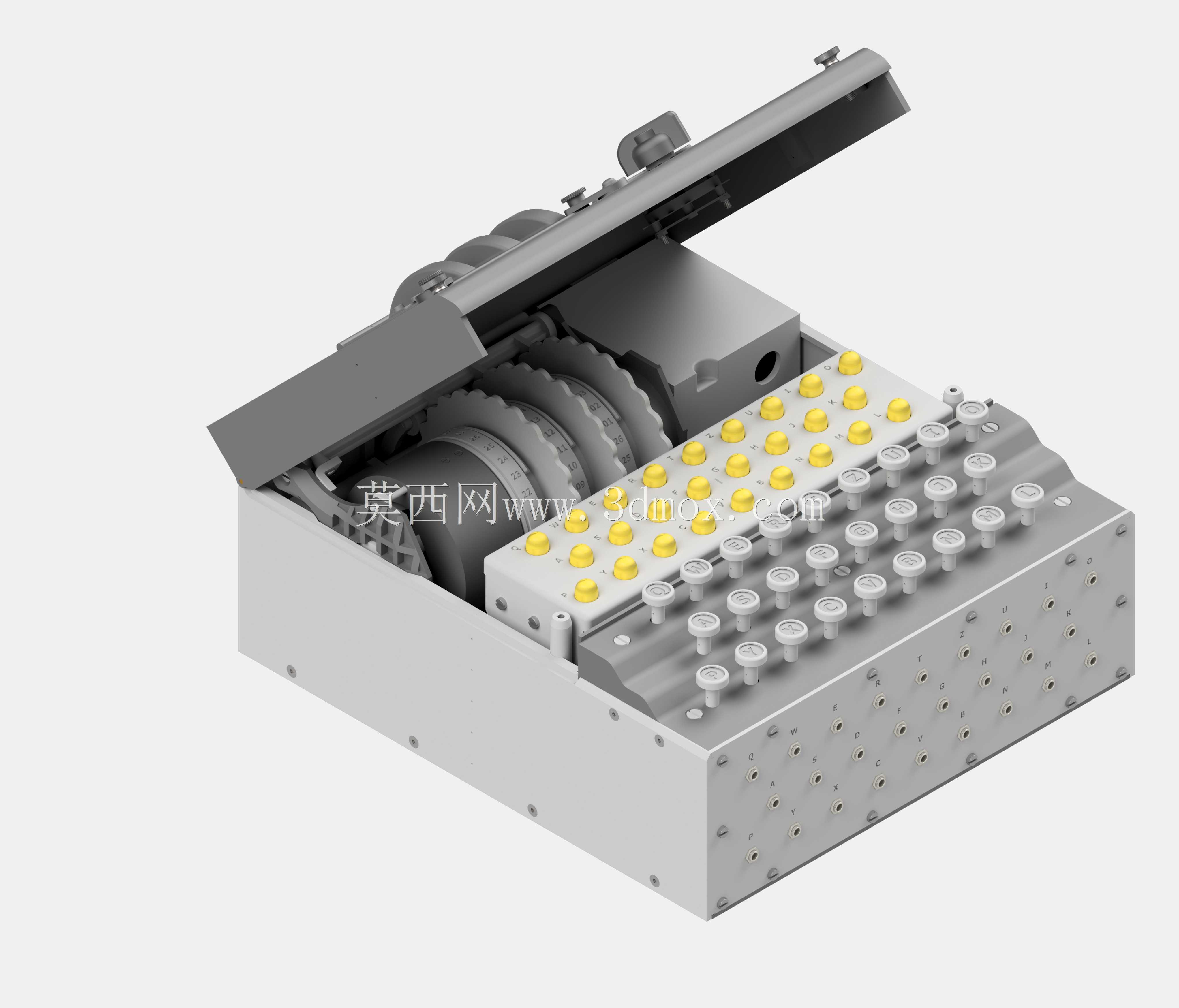

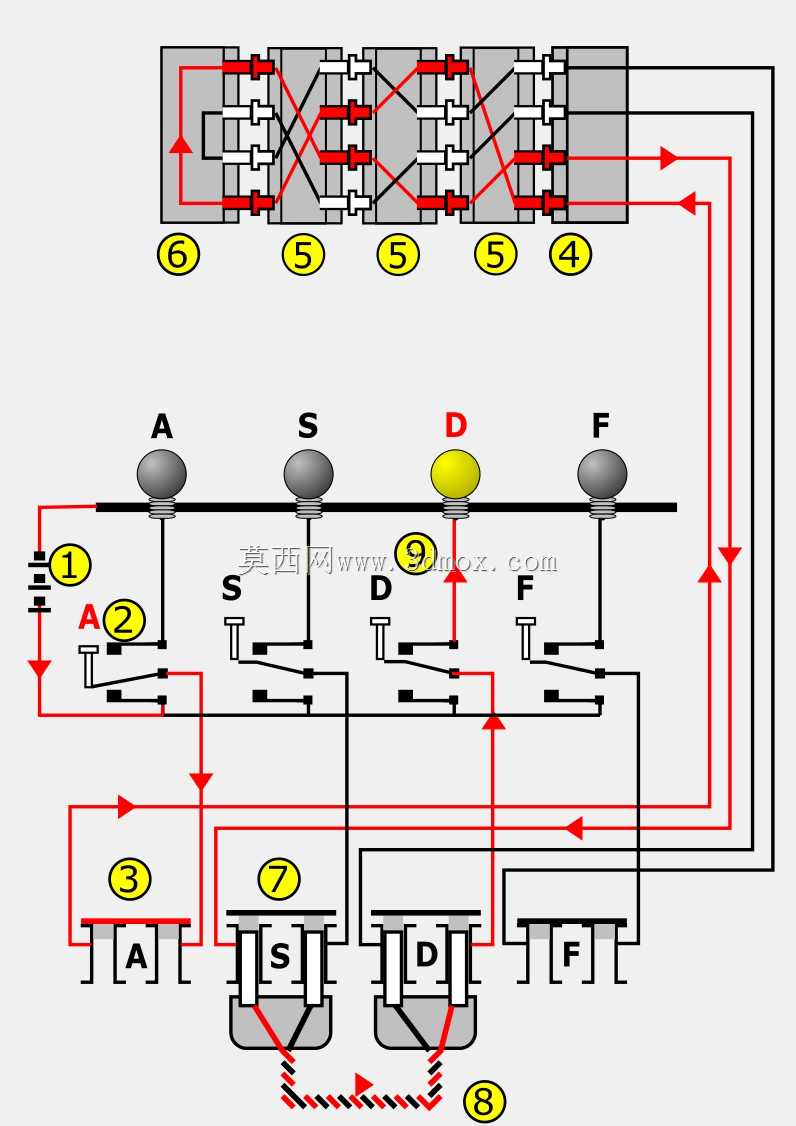

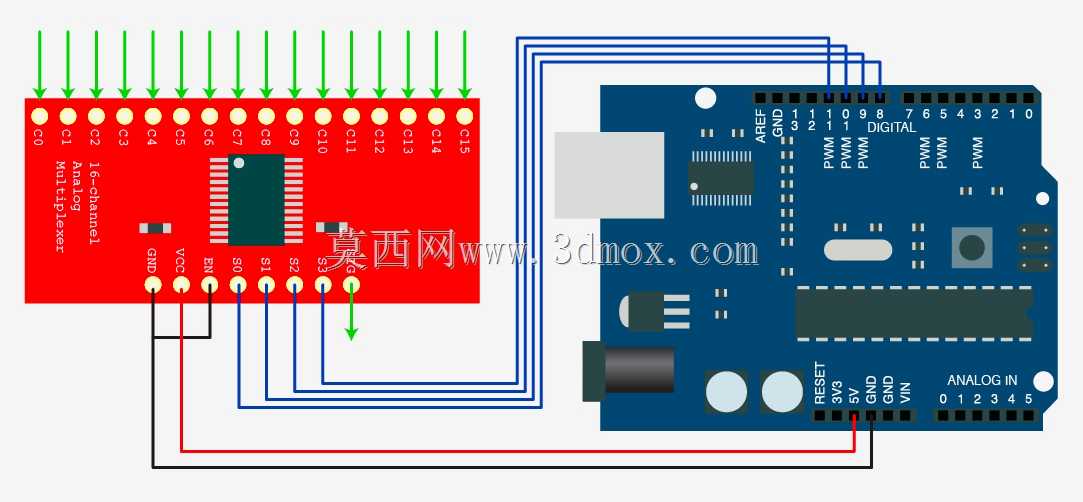

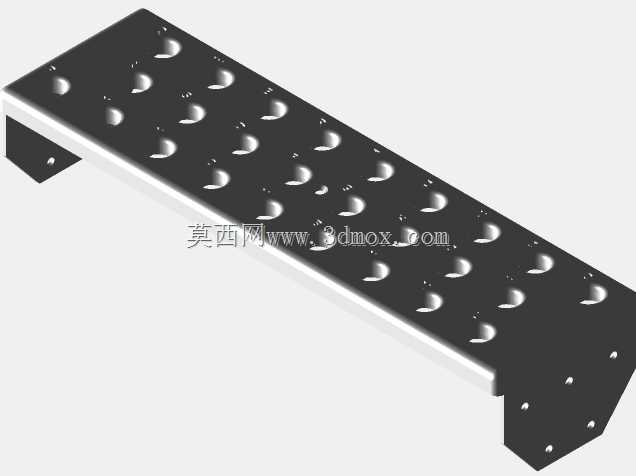

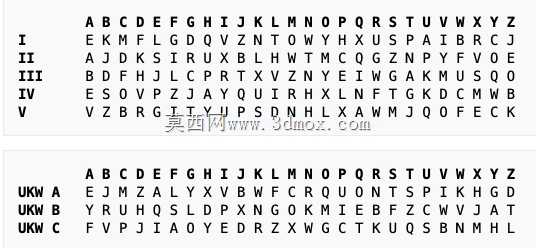

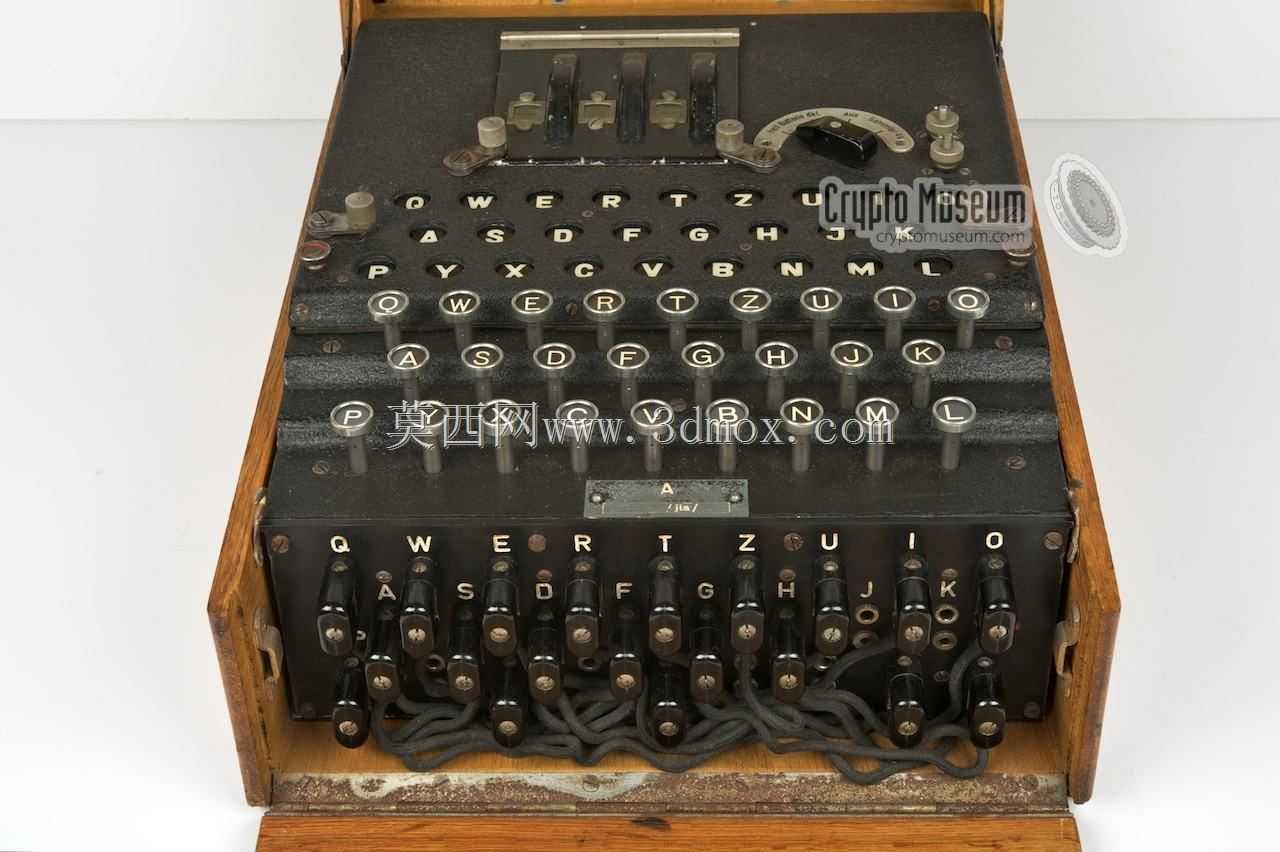

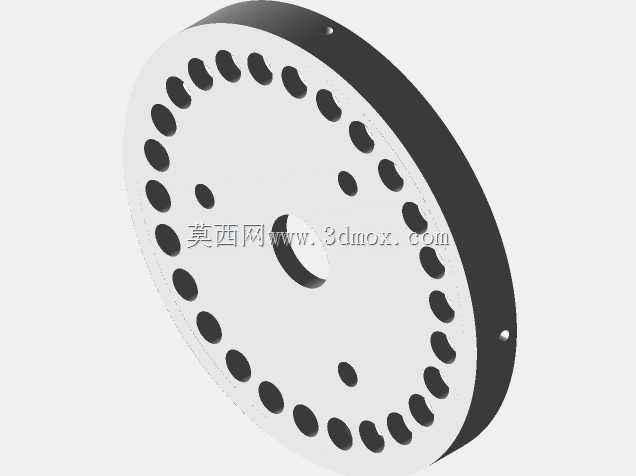

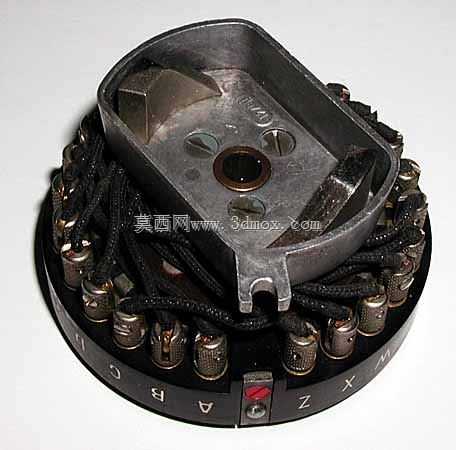

在等待Enigma R.D.E.项目时(https://wiest.home.hdm-stuttgart.de/enigma/)终于发布了自2019年以来年复一年被推迟的文件，我终于不耐烦了?因此，基于HS Weingarten的2D图纸(http://enigma.hs-weingarten.de/drawings.php)我用CAD重新创建了整个设备，并修改了许多零件以进行3D打印。我还根据Enigma I的照片设计了外壳。我选择的打印机是Formlabs FUSE 1，用于在PA12中进行高分辨率、耐用的SLS打印。为了简化构建，我对一些内部设备进行了现代化改造，同时使机械和外部尽可能接近Enigma I的蓝图。1）我将灯泡换成了带黄灯的10mm LED，因为原来扁平的E10灯泡不再那么好用了（普通的E10太高了），LED消耗的功率也更少。没有RGB，对不起?2） 我没有像图片中那样设计自己的开关，而是认为标准的SPDT长杆微动开关可能刚刚好。我只需要为它们设计支架和执行器，并为此定制一些按钮。3）为了简化密码轮的结构，UKW和ETW我设计了两块PCB，并使用pogo引脚作为触点。应对措施：https://aisler.net/p/YQMPSVVLAccess盘子https://aisler.net/p/GZSSLBPB4)对于插板，我使用了带开关的3.5毫米单声道插座，并制作了自己的电缆。5）我想虽然这个设备还不能运行Doom，但它至少需要一个Arduino。所以我就是这么做的。现在Enigma可以连接到计算机并用作键盘，也许可以用作密码生成器？！6） 电源来自集成的18650锂离子电池（带USB充电电路）或直接来自USB。充电电路也有一个降压转换器。我将其设置为9V，并相应地计算了LED电阻器。如果你不想使用这些（5和6），你可以简单地用一个9V块代替它们，然后伪造其余的（也可以节省大约70欧元）。至于如何连接密码轮，UKW和ETW我遵循了这里的信息：https://www.cryptomuseum.com/crypto/enigma/wiring.htmhttps://www.cryptomuseum.com/crypto/enigma/i/index.htmWhile我不是100%确定我做对了，谜机完成了任务。我只是没有什么可比较的。我将在知识共享许可证CC BY-NC-SA 4.0下发布我的所有文件。这里没有更多空间，所以请查看文档文件
