可打印F1赛事概念赛车结构设计

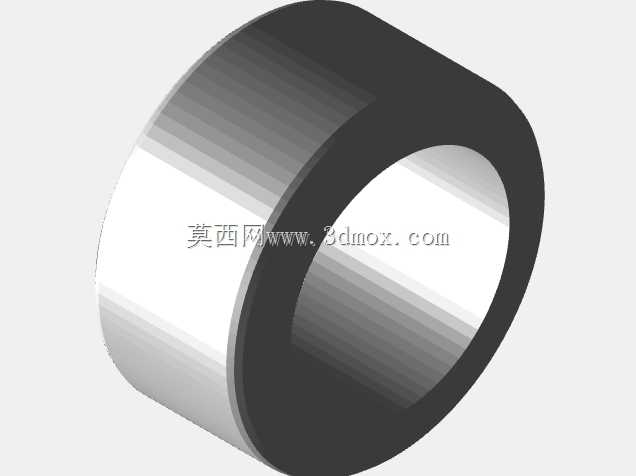

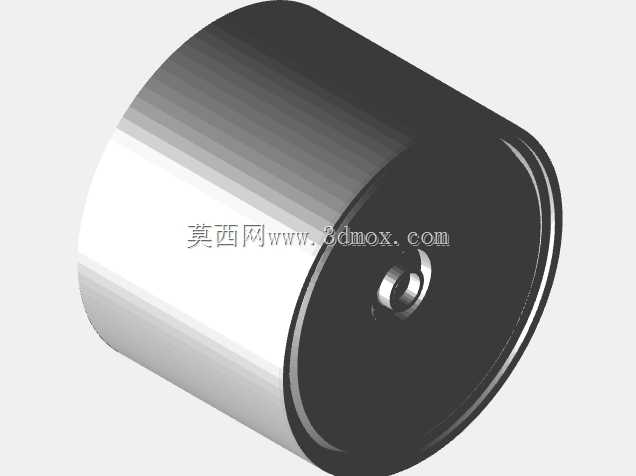

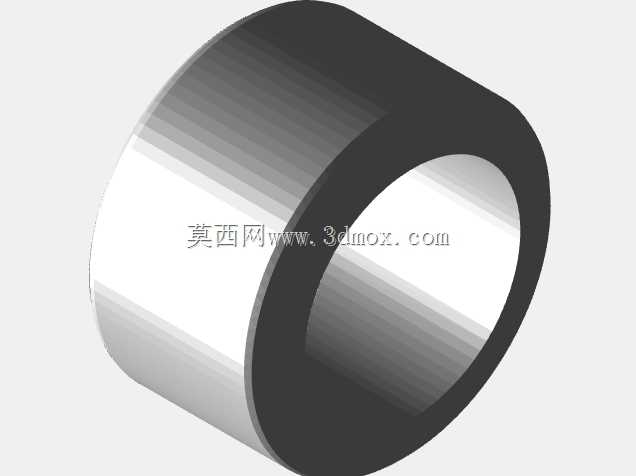

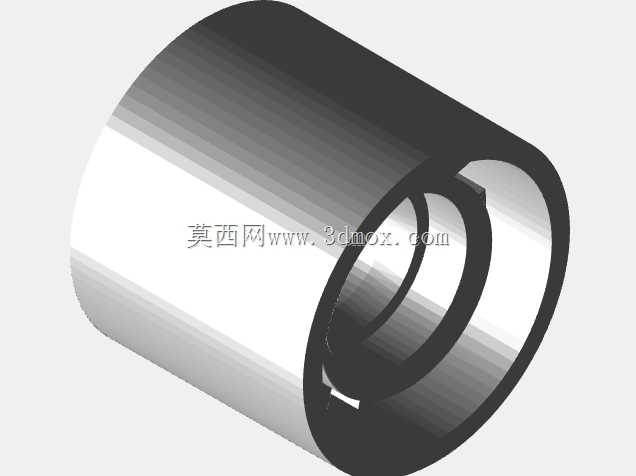

　　这款赛车模型的设计核心围绕实体打印落地与赛事概念展示双重需求展开，在结构规划阶段就充分考虑了不同增材制造工艺的成型特性，针对SLS工艺可直接完成无支撑整体打印，针对FDM工艺则预留了特征加厚调整空间，避免薄壁结构在打印过程中出现翘曲、断裂等成型缺陷。模型的轮组连接结构没有采用传统的轮轴直连方案，而是在轮毂位置设计了兼容球轴承的安装位，可适配两种不同尺寸规格的球轴承，既可以满足静态展示的装配精度要求，也能在装配轴承后实现车轮的顺畅转动，适配动态展示场景的使用需求。

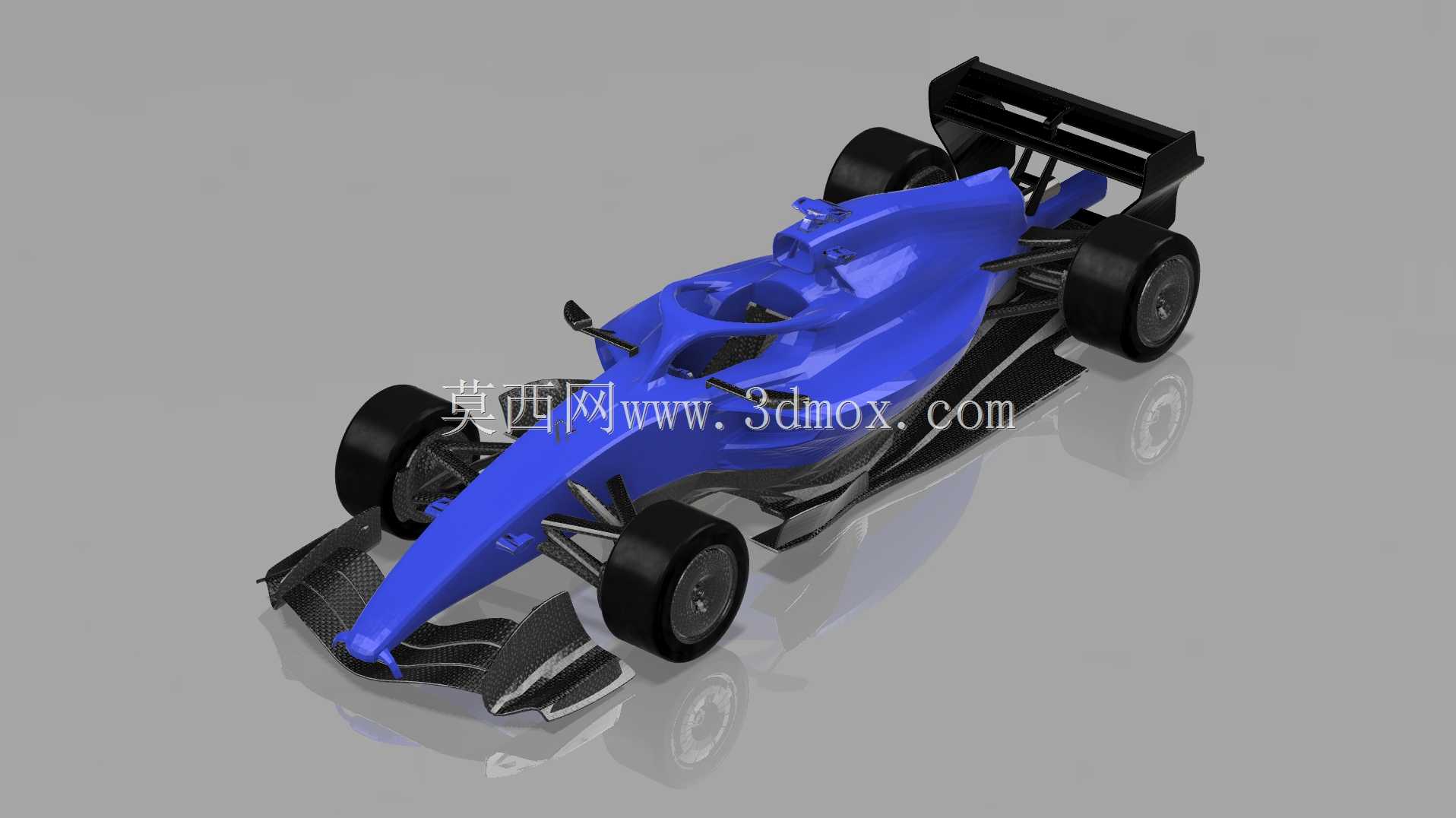

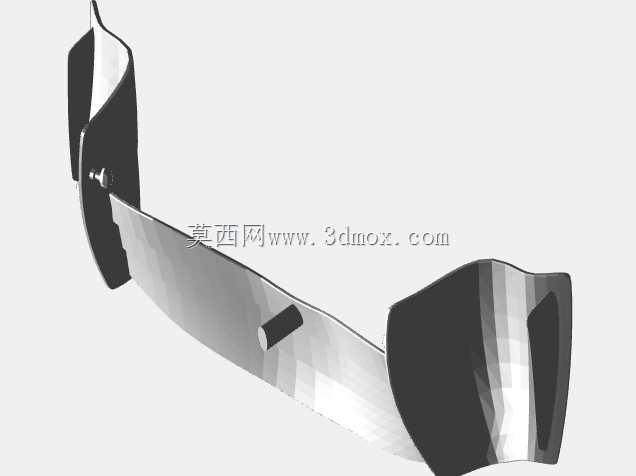

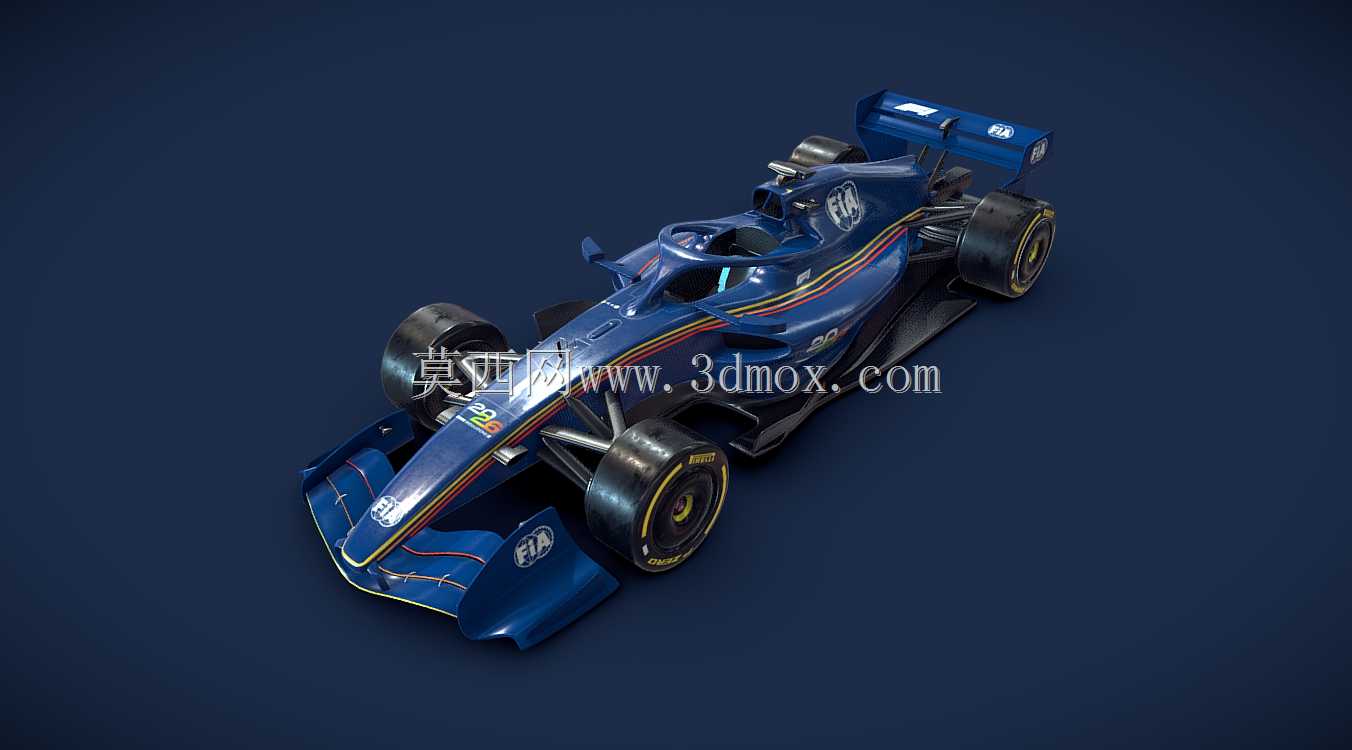

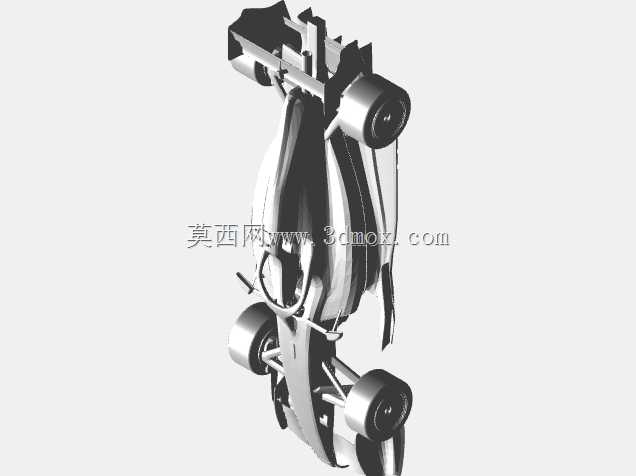

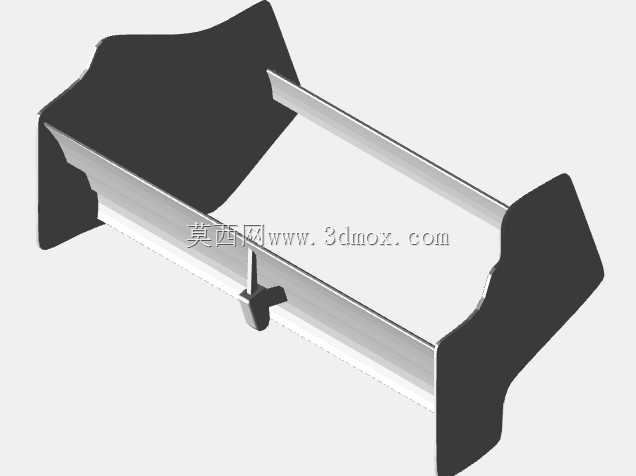

　　从实际应用场景来看，该模型可用于赛事规则科普展示、赛车设计方案验证、桌面收藏摆件、青少年工程创新教学教具等多个场景，不同比例的缩放打印可以适配不同的使用需求：采用1:2比例打印时整体长度约330毫米，适合桌面摆放与近距离细节观察；采用1:8比例打印时整体长度约660毫米，适合展会、科普场馆的展陈使用，大尺寸下的结构细节展示效果更佳。外形设计上严格遵循新一代F1赛事的空气动力学布局，前翼采用多层导流片结构，可在行驶状态下梳理车头气流，减少轮胎区域的乱流影响；车身侧箱采用收敛式造型，引导气流快速流向车尾扩散器区域，提升整车下压力；尾翼采用主翼+副翼的双层结构，搭配端板的导流设计，平衡高速行驶下的下压力与空气阻力。

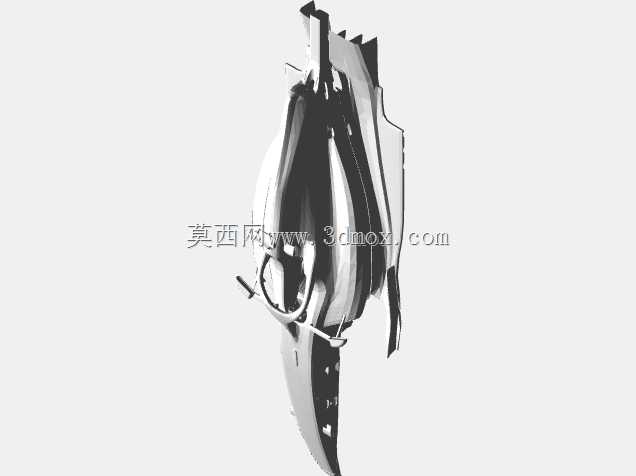

　　在结构细节处理上，驾驶舱区域预留了符合赛事安全规范的单体壳结构轮廓， Halo保护系统的造型与实车保持一致，既还原了真实赛车的安全结构特征，也保证了打印过程中该薄壁结构的成型强度。车身表面没有做额外的纹理处理，保留了3D打印后的原始表面质感，使用者可根据自身需求进行打磨、上色、水贴等后处理操作，实现不同车队涂装的定制化效果。轮拱、侧箱进气口、车尾扩散器等区域的结构都做了壁厚优化，在保证外观还原度的前提下，尽可能减少打印过程中的支撑用量，降低后处理的工作量，同时避免支撑拆除后对外观面的破坏。

　　针对打印装配的实际需求，模型的各个拼接部位都预留了合理的装配公差，不需要额外进行大量的打磨修配即可完成组装，轮轴与轴承安装位的公差配合采用间隙配合设计，既保证装配的便利性，也不会出现轮组晃动的问题。底盘部分做了平整化处理，打印时可直接将底盘作为成型接触面，不需要额外添加大量的支撑结构，提升打印成功率的同时也减少了材料损耗。对于需要进行大尺寸打印的场景，模型可按照结构分界拆分为前翼、车头、侧箱、车尾、尾翼、轮组等多个独立模块，分模块打印后再进行拼接组装，解决小尺寸成型仓无法打印大尺寸模型的问题，拆分位置都选择在结构衔接的隐蔽处，不会破坏整车外观的整体性。

　　在空气动力学结构的还原上，模型没有做过度的简化，前翼的导流槽、侧箱的进气通道、车尾的扩散器叶片都按照真实赛车的气流逻辑进行设计，哪怕是作为静态展示模型，也能清晰展示F1赛车的空气动力学设计思路，适合作为车辆工程相关专业的教学演示道具，帮助学习者理解竞速车辆的气流管理逻辑。针对不同的后处理需求，模型的外表面曲率都做了连续化处理，打磨上色后可以获得非常顺滑的漆面效果，也可以直接在表面进行水贴粘贴，还原不同赛事车队的涂装方案。
