Flipper零三合一多功能集成扩展载板设计

　　这款集成载板是面向便携多功能调试设备打造的配套扩展结构件，核心应用场景覆盖电子调试、硬件极客DIY、现场便携检测等领域，作为手持多功能调试设备的配套承载结构，它需要同时兼顾多模块集成安装、手持操作的人机适配、打印成型的工艺可行性三大核心需求。从实际使用场景来看，这类载板多用于户外现场调试、小型硬件项目快速验证场景，使用者往往需要在无工作台支撑的环境下单手操作设备，因此载板的结构强度、按键对位精度、模块安装的稳固性直接影响使用体验。

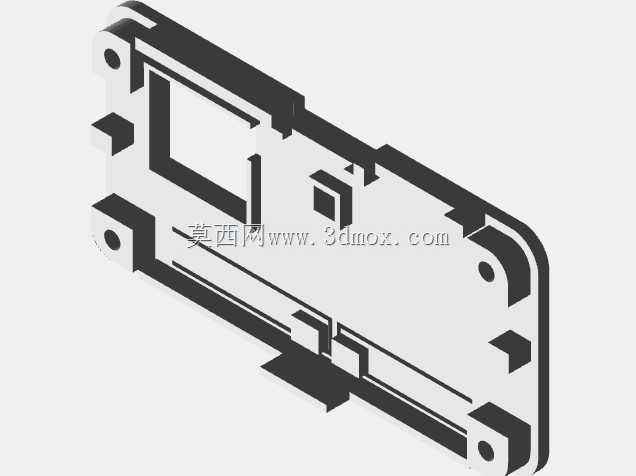

　　设计过程中首先对原有开源结构做了适配性优化，针对SLS打印工艺的特性调整了壁厚与支撑结构，SLS打印无需额外支撑即可成型悬空结构，因此载板上的镂空区域、按键槽位都做了0.2mm的工艺余量补偿，避免打印过程中粉末粘结导致的装配卡滞。载板上预留的安装孔位完全匹配对应木板安装基准，四个角的固定沉孔深度控制在1.8mm，使用M2沉头螺丝装配后螺丝头完全沉入板面，不会突出刮蹭使用者手部，同时沉孔的同轴度公差控制在0.1mm以内，保证装配后载板与主板之间无翘曲间隙。

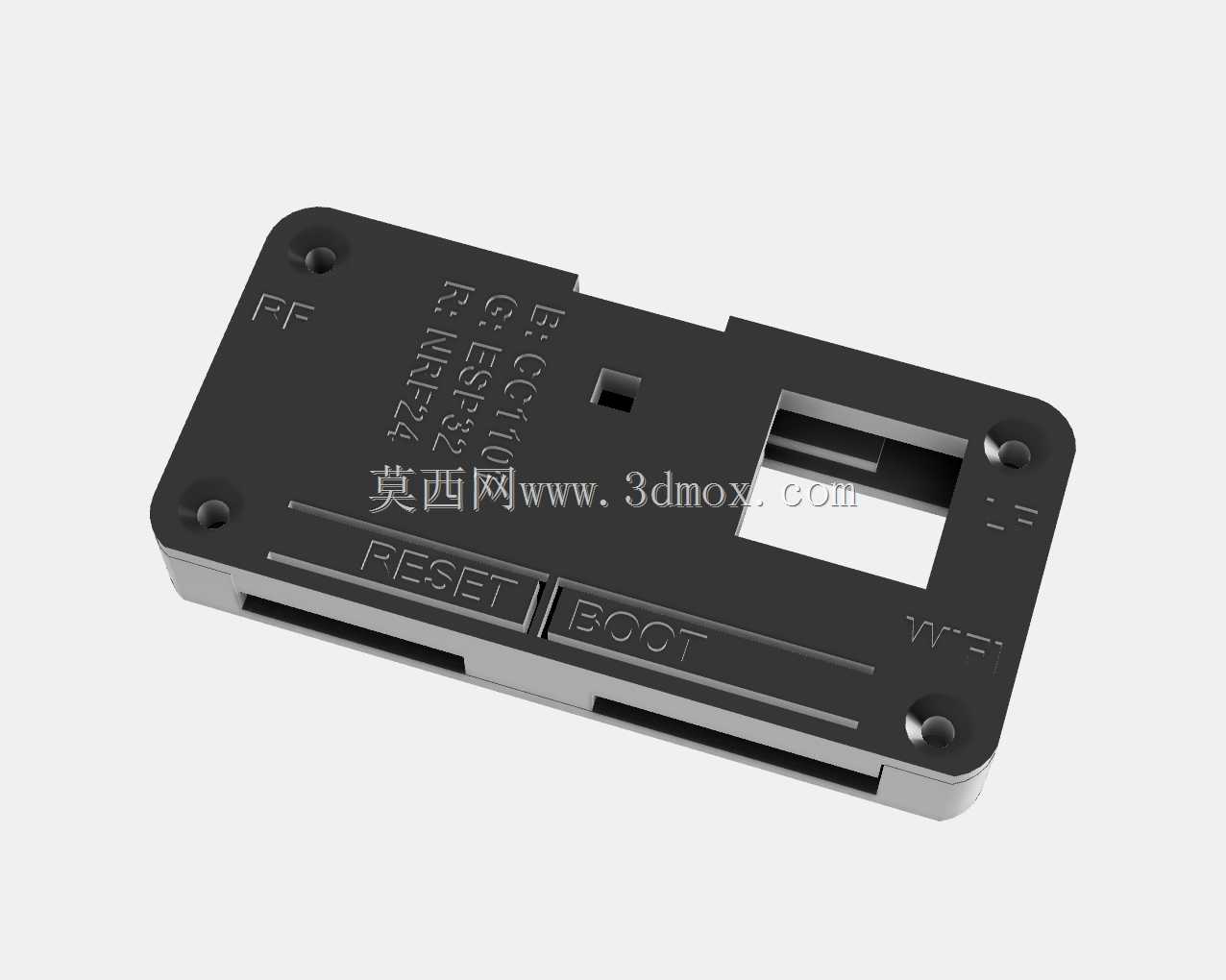

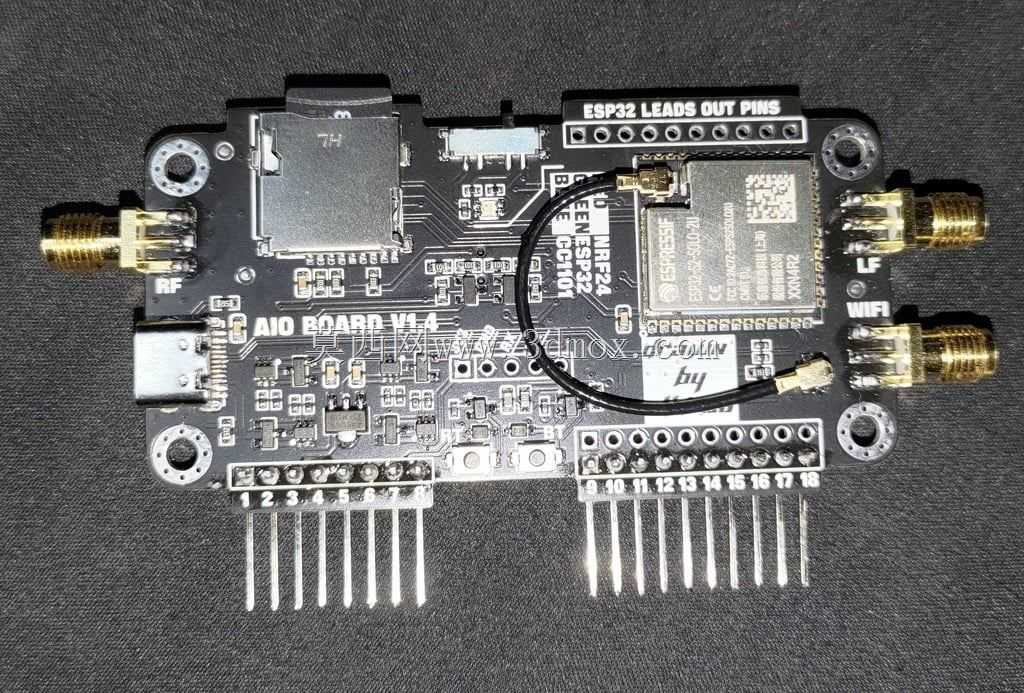

　　功能布局上，板面清晰划分了复位按键、启动按键的操作区域，按键区域做了下沉0.5mm的凹槽设计，既可以避免日常携带过程中误触按键，又能让使用者在盲操作时通过触感快速定位按键位置。板侧预留的卡槽对应无线通信模块的安装位，卡槽的宽度尺寸做了适配性调整，兼容不同厚度的PCB模块插入，卡槽内侧设计了0.3mm的导向倒角，模块插入时可以自动对位，无需反复调整角度。板端的标识区域采用阴刻工艺处理，刻字深度0.4mm，打印成型后无需额外喷涂即可清晰识别各接口与引脚定义，阴刻字体选择了无衬线的工程字体，最小字高2mm，保证小尺寸标识也能清晰辨认。

　　尺寸边界上，载板整体长宽尺寸完全匹配对应手持设备的外壳轮廓，装配后与原有外壳齐平无突出，总厚度控制在6mm，不会增加设备的整体握持厚度。针对不同CAD软件导入时的单位识别偏差问题，设计阶段统一了建模基准单位，导出打印文件时做了单位适配校验，避免不同切片软件识别单位偏差导致的尺寸缩放问题。载板的边缘全部做了R0.8mm的圆角处理，握持时不会有尖锐棱角硌手，同时圆角结构也能提升SLS打印成型时的边角强度，避免日常磕碰导致的边角崩缺。

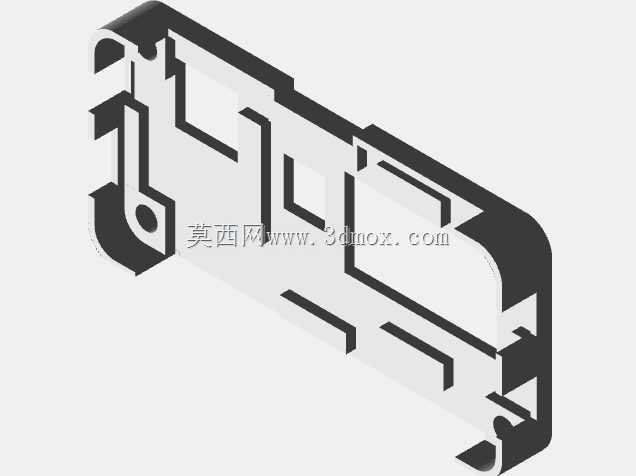

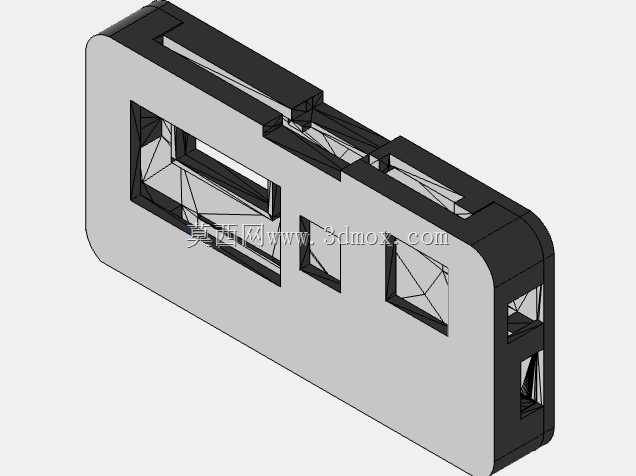

　　从结构强度角度考虑，载板的内部筋位布局做了优化，在模块镂空区域的周边设置了1mm厚的加强筋，既不会增加过多重量，又能避免镂空区域受力过大出现断裂。安装孔位周边做了局部加厚处理，加厚区域直径6mm，厚度比基础壁厚多1mm，防止螺丝锁紧时孔位开裂。按键区域的薄壁部分做了均匀壁厚处理，整体壁厚控制在2mm，保证SLS打印时粉末烧结均匀，不会出现局部过厚导致的打印变形、局部过薄导致的强度不足问题。

　　实际装配验证中，这款载板可以直接替换原有配套载板，所有接口、按键、安装孔位完全对位，无需二次打磨修整。针对日常使用中可能出现的摔落场景，载板的边角位置做了加厚缓冲结构，摔落时冲击力可以通过加厚区域分散，避免内部主板受力损坏。无线模块对应的镂空区域边缘做了屏蔽避让设计，不会遮挡无线信号的传输，保证模块的通信性能不受结构件影响。
