十英寸触控屏树莓派便携笔记本结构设计

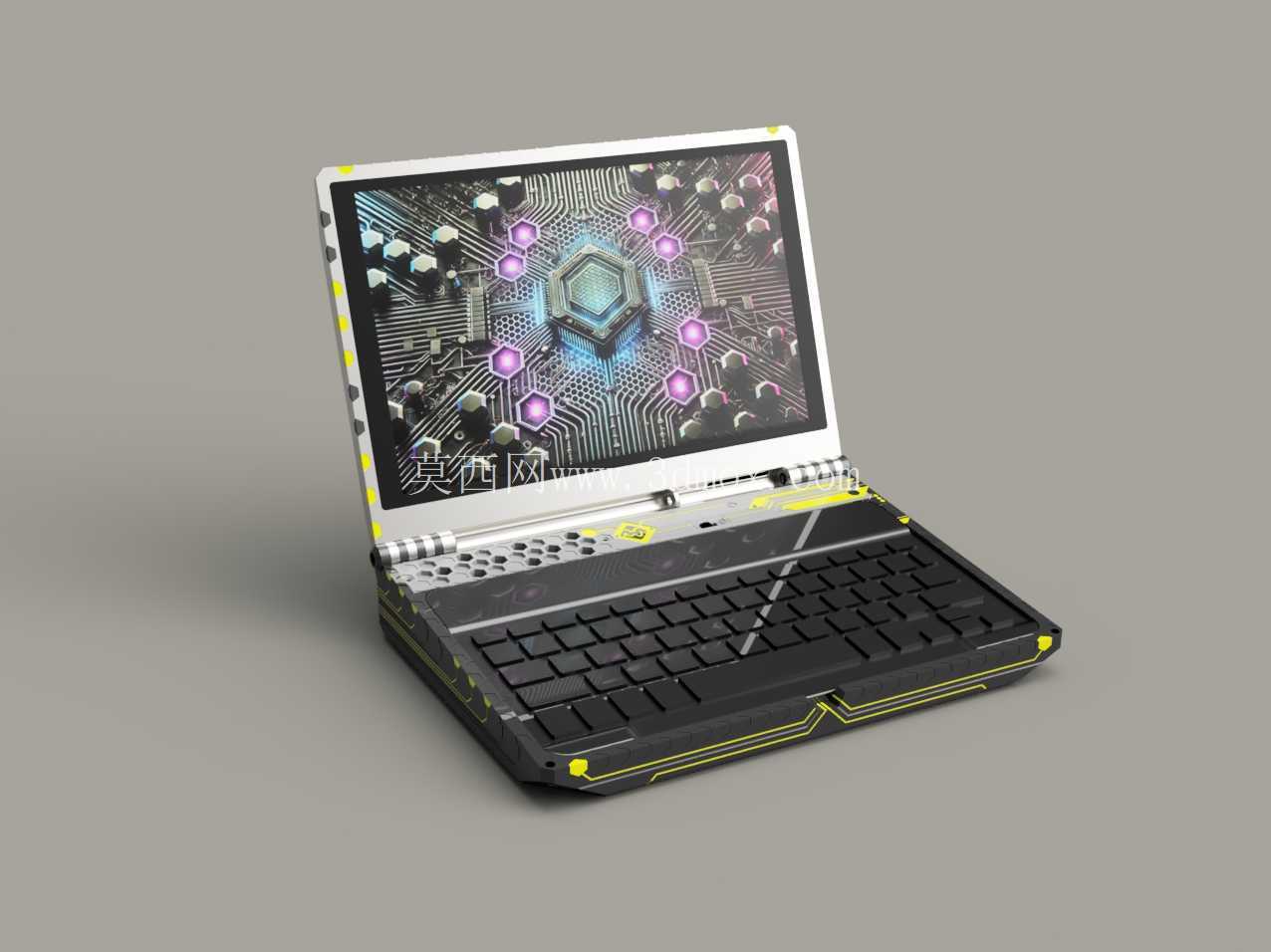

　　这款基于树莓派5打造的十英寸触控屏便携计算设备，在结构设计阶段充分考量了嵌入式开发场景下的移动作业需求，整机外壳采用3D打印工艺实现，所有安装孔位、卡扣结构均围绕树莓派核心板、触控显示屏、内置电池、迷你键盘等组件的装配公差做了适配，避免后期组装出现干涉问题。从实际应用场景来看，这类便携设备主要面向嵌入式开发调试、现场工业参数采集、移动编程学习等场景，相比传统厚重的开发板外接套件，一体化的笔记本形态能让使用者无需额外携带显示器、键盘、电源等零散配件，在户外作业、车间现场调试、展会演示等场景下可直接开机使用，大幅降低外设携带负担。

　　在功能特性的结构适配层面，设计时为十英寸触控屏预留了0.3mm的屏幕安装缓冲间隙，屏幕边框处设计了均匀分布的卡扣点位，配合薄型泡棉胶条实现屏幕的固定，既可以避免日常携带过程中屏幕受挤压出现碎裂，也能预留屏幕排线的弯折空间，防止排线长期弯折出现断裂。键盘区域采用下沉式安装结构，键帽顶面与C面外壳的高度差控制在1.2mm，符合常规便携键盘的按键行程需求，按键下方预留了主控板的安装空间，同时在C面侧边预留了USB接口、Type-C供电接口、HDMI输出接口的开孔，开孔边缘做了R0.5的圆角处理，避免插拔线材时刮伤线材外被。机身底部设计了四个高度为2mm的防滑脚垫安装位，脚垫采用硅胶材质，既可以提升设备放置在光滑工作台面的摩擦力，也能垫高机身底部，为底部的散热通风槽预留空气流通空间，树莓派核心板的发热区域正对应底部通风槽位置，日常低负载运行时可依靠自然对流实现散热，高负载运行时也可在通风槽位置加装超薄散热风扇，风扇安装位预留了M2的螺丝孔位，无需额外打孔即可完成风扇加装。

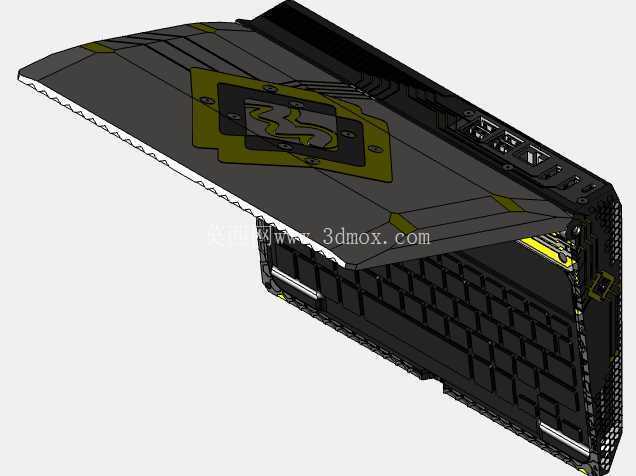

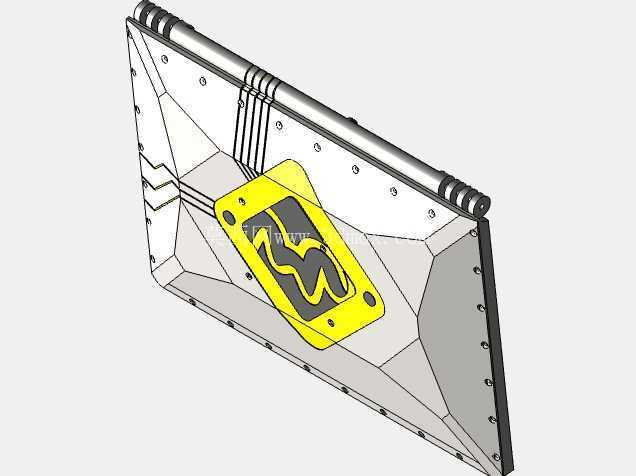

　　从设计思路来看，整机采用上下壳分体式结构，上下壳通过侧边隐藏式卡扣加底部四颗M2螺丝实现固定，螺丝孔位设计在脚垫下方，保证机身外观的整体性，同时方便后期拆机维护内部组件。机身的开合转轴采用阻尼式结构，转轴的阻尼力矩经过调校，可实现屏幕在0到135度开合角度范围内任意角度悬停，满足不同使用场景下的屏幕视角需求，转轴处预留了屏幕排线、触控排线的走线路径，走线槽宽度为4mm，可同时容纳两根FPC排线通过，走线槽边缘做了光滑圆角处理，避免开合过程中排线被壳体棱角磨损失效。机身外壳的壁厚统一设置为2mm，既可以保证3D打印过程中壳体的结构强度，避免打印完成后出现壳体变形，也能尽可能控制整机重量，实现便携化的设计目标。

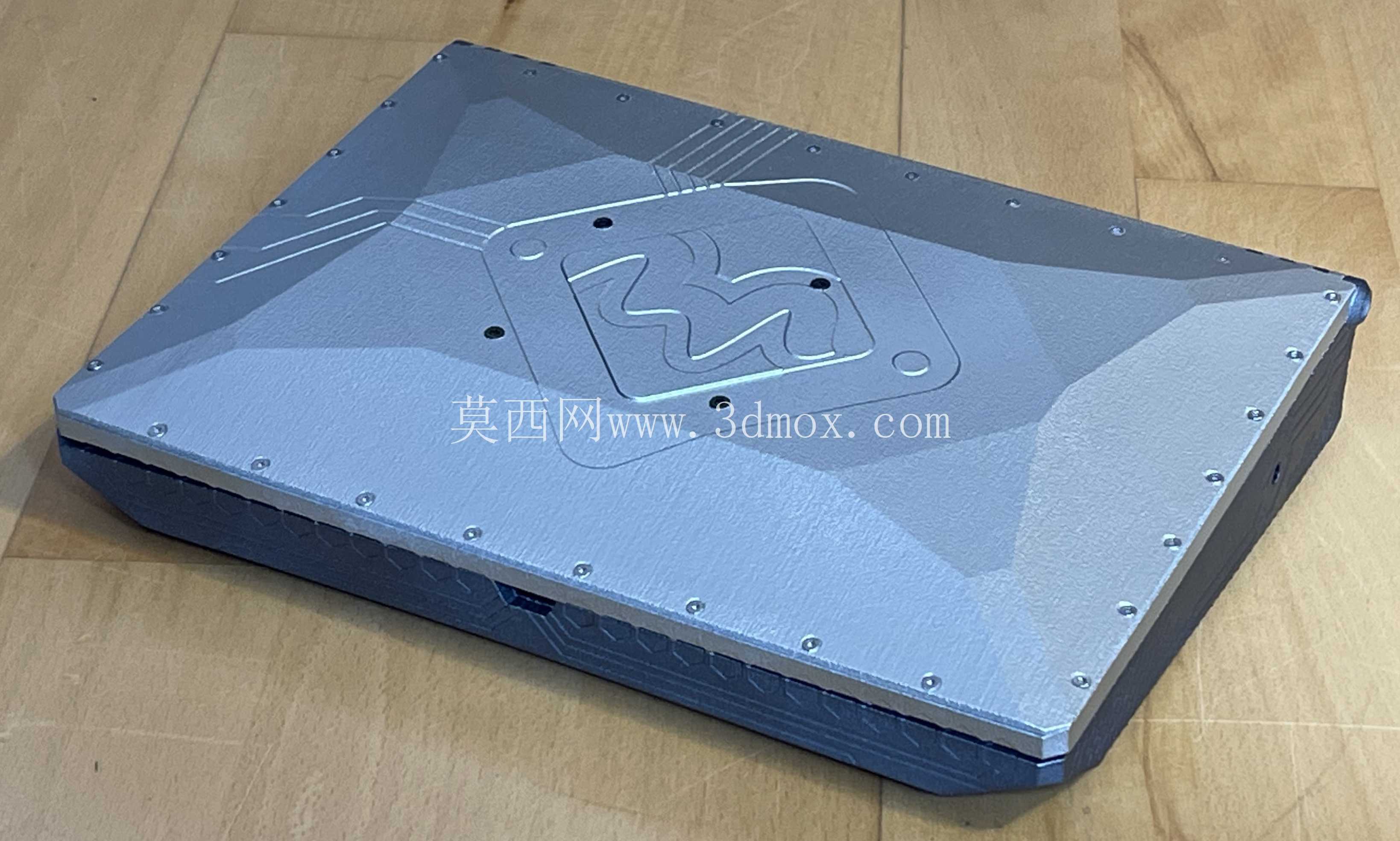

　　在外形尺寸与安装边界层面，整机闭合状态下的长宽高尺寸控制在250mm×170mm×22mm范围内，可轻松放入常规尺寸的电脑内胆包中，携带过程中不会占用过多空间。内部组件的安装布局采用分层设计，最上层为触控显示屏组件，中间层为键盘与输入控制板，下层为树莓派核心板、电池模块与接口扩展板，各层之间通过定位柱实现位置固定，定位柱的高度公差控制在±0.1mm，保证各层组件安装后不会出现上下窜动的问题。电池安装位设计了专用的电池仓，仓内设置了两条限位筋，可固定常规规格的薄型锂聚合物电池，电池仓旁预留了电池保护板的安装空间，避免电池受挤压出现安全隐患。机身侧边的接口开孔位置与内部扩展板的接口位置完全对齐，开孔尺寸比接口实际尺寸大0.2mm，保证外接插头可以顺利插入，不会出现插头被壳体挡住的问题。外壳表面的装饰线条采用凹槽式设计，3D打印过程中可直接成型，无需后期二次加工，既提升了整机的外观辨识度，也不会增加额外的加工成本。
