耐火材料生产用行星式搅拌装置结构设计

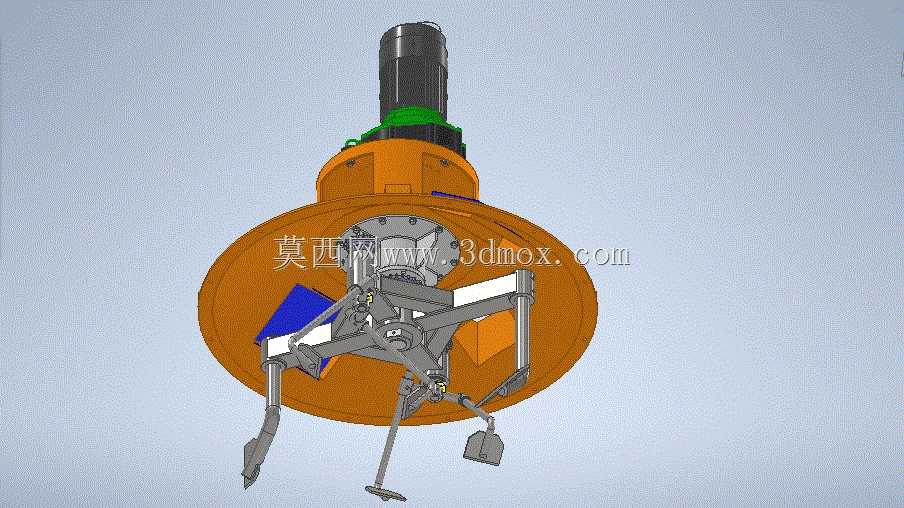

　　在耐火砖、不定形耐火材料的生产制备环节，物料混合的均匀度直接决定后续成型坯体的密度、强度与高温使用性能，常规单轴搅拌设备在处理高粘度、多组分的耐火骨料、粉料与结合剂混合时，容易出现筒壁粘料、底部沉料、组分分层的问题，行星式搅拌装置正是针对这类工况开发的专用混料结构。这套搅拌结构的核心设计逻辑是通过公转与自转结合的复合运动轨迹，让搅拌桨叶在料筒内无运动盲区，区别于普通搅拌设备固定轨迹的桨叶运动，行星架在绕设备中心公转的同时，每组桨叶的安装轴会绕自身轴线自转，配合不同角度安装的刮壁桨、底部翻料桨，能够在搅拌过程中持续将粘附在筒壁、沉积在筒底的物料刮送回核心混料区域，避免局部物料长期未参与混合导致的组分偏差。从安装边界来看，

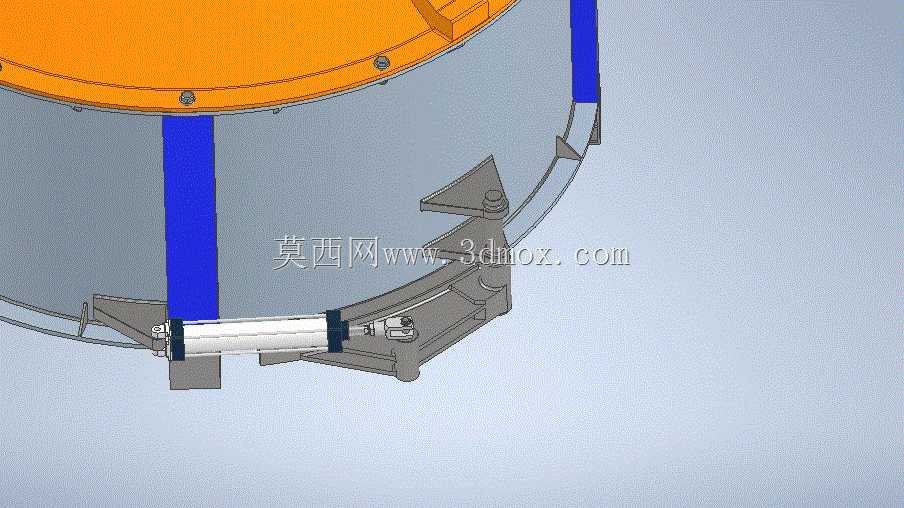

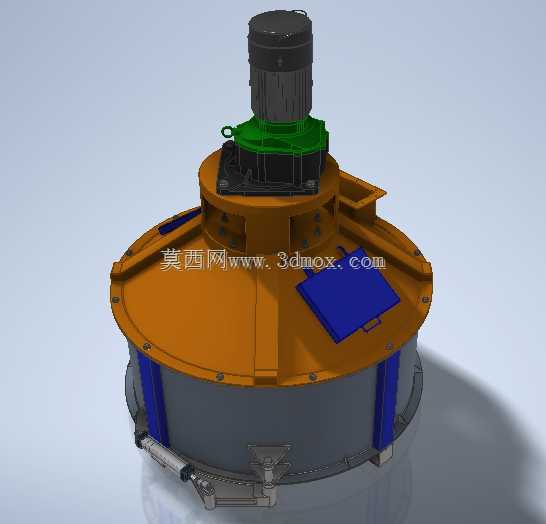

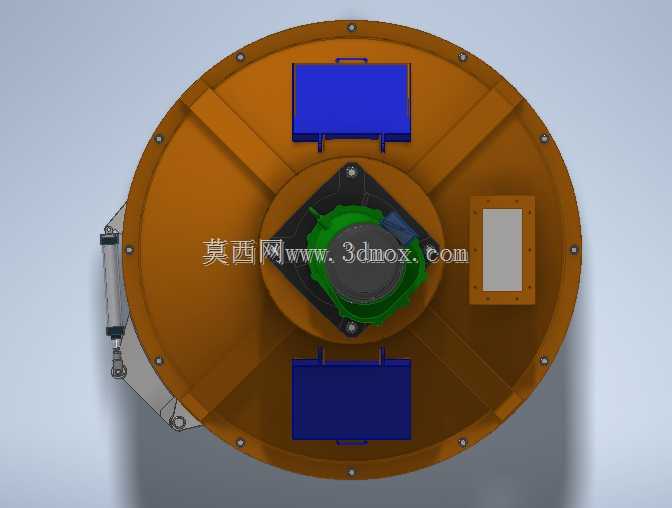

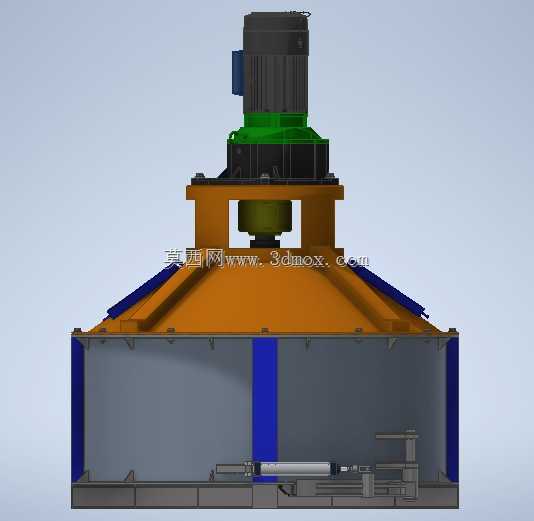

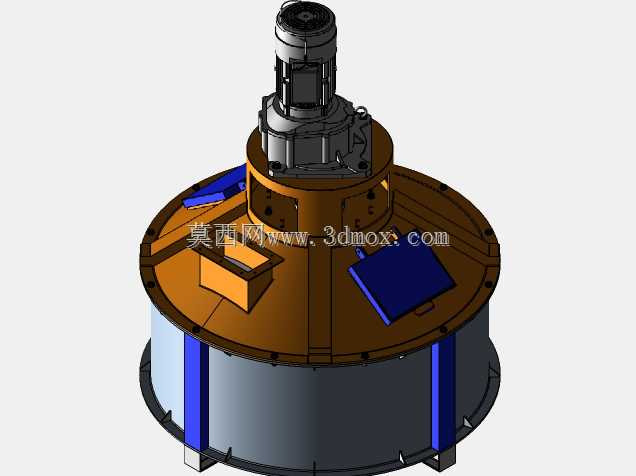

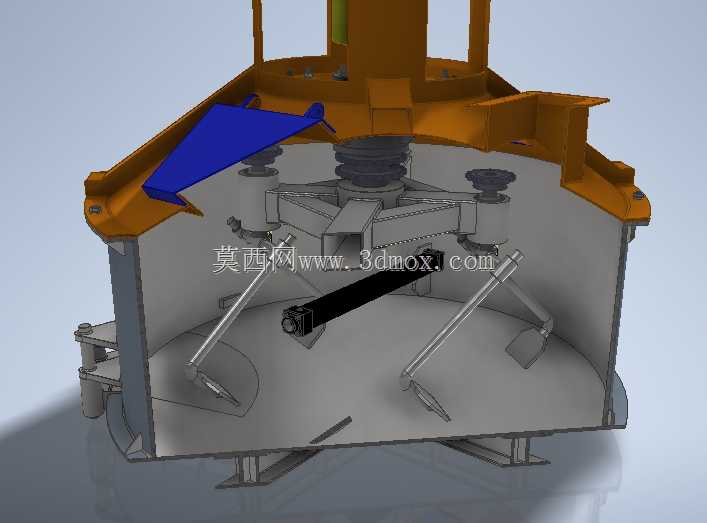

　　这套结构的上部驱动单元采用立式同轴布局，驱动电机与减速组件直接集成在搅拌装置顶部的安装法兰上，安装时仅需匹配料筒顶部的法兰孔位即可完成固定，不需要额外搭建复杂的支撑机架，整体径向尺寸与配套料筒的内径保持合理间隙，刮壁桨与筒壁的预留间隙控制在5mm以内，既保证刮料效果，又避免桨叶与筒壁发生刚性摩擦。桨叶的结构设计做了针对性优化，靠近筒壁的桨叶采用带倾斜角度的耐磨钢刮板，运行时既能沿筒壁刮除粘料，又能给物料施加轴向的推送力，将表层物料压向混料区域下部；底部的桨叶采用弯折式结构，贴合料筒的圆弧底部轮廓，持续将底部沉积的重质骨料向上翻送，避免大颗粒骨料沉底导致的混合不均；中间区域的搅拌桨采用多组交错布置的杆式结构，

　　在自转过程中对物料进行剪切、分散，将结团的粉料打散，让结合剂能够均匀包裹每一粒骨料。在实际生产场景中，这类搅拌装置除了用于耐火材料混料，也可适配高粘度涂料、特种建材、化工浆料的混合工况，设计时针对不同物料的磨损特性，所有与物料接触的桨叶、刮板部位都预留了耐磨衬板的安装位，后期维护时仅需更换磨损的衬板即可，不需要整体更换桨叶组件，能够有效降低设备的长期使用成本。整套结构的运动部件做了可靠的密封设计，顶部驱动输出轴与行星架的连接部位采用多层组合密封，避免粉尘进入减速组件内部造成磨损，同时也防止润滑脂泄漏污染物料。
