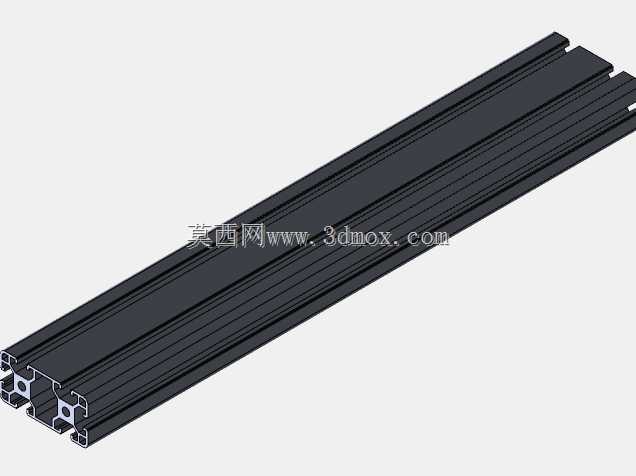

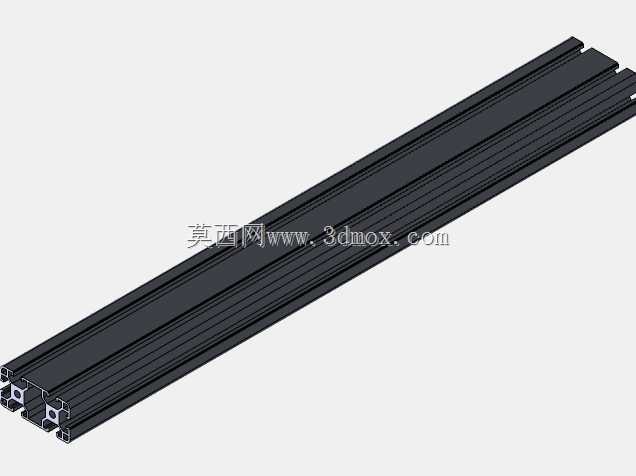

立式三轴数控铣床结构三维设计

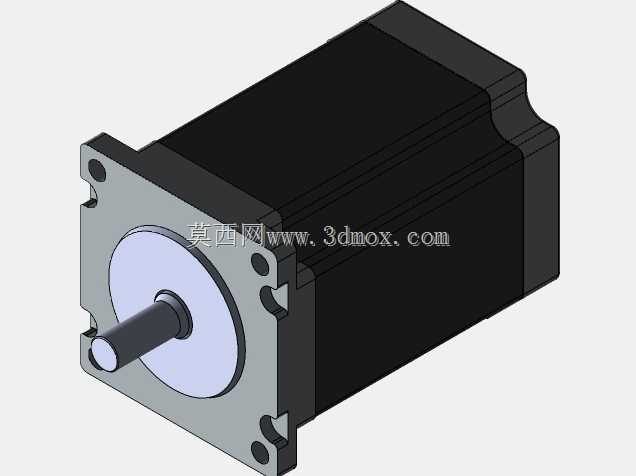

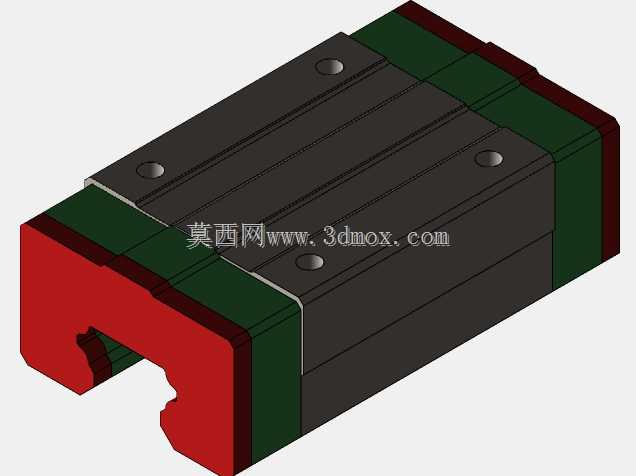

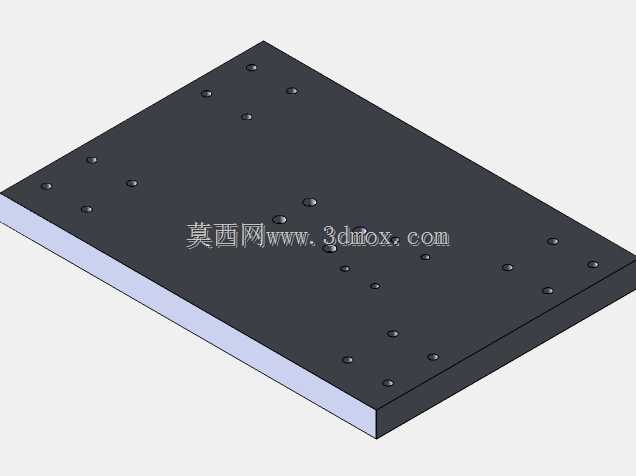

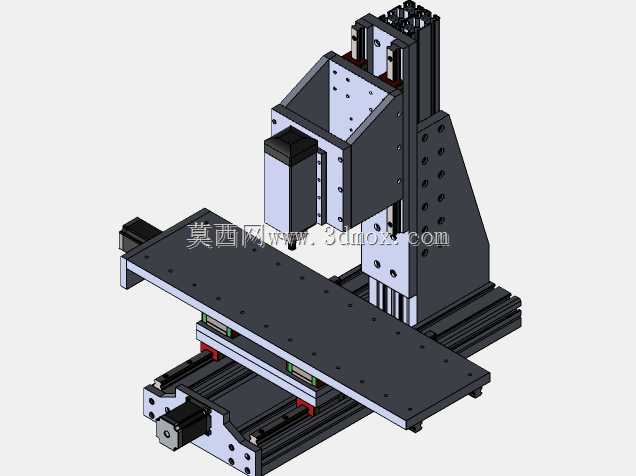

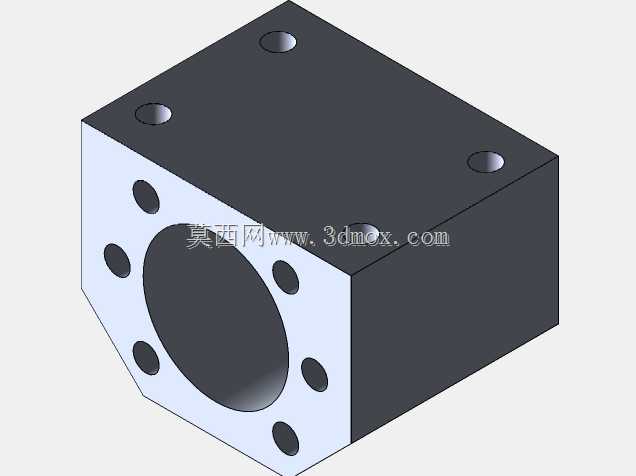

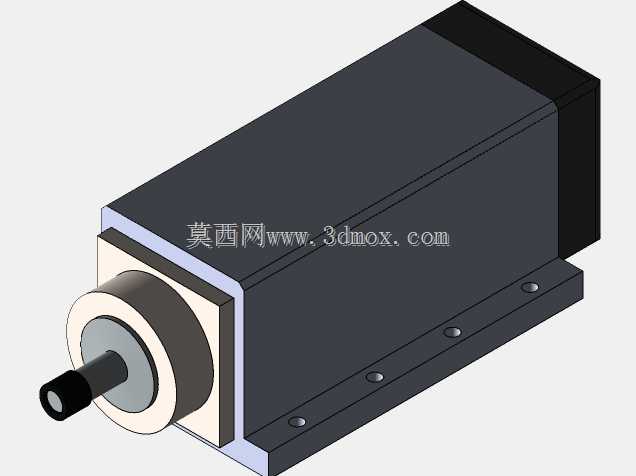

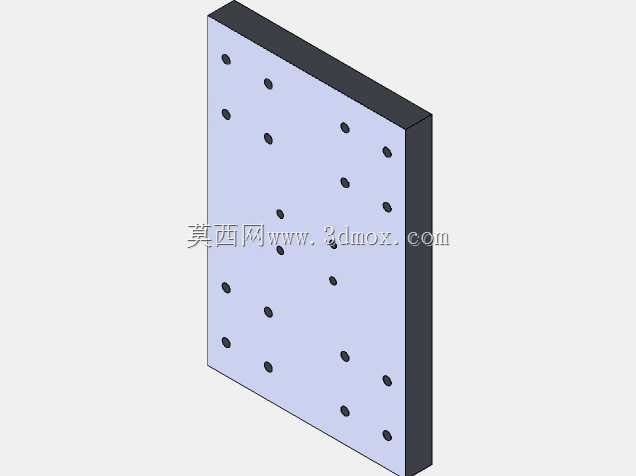

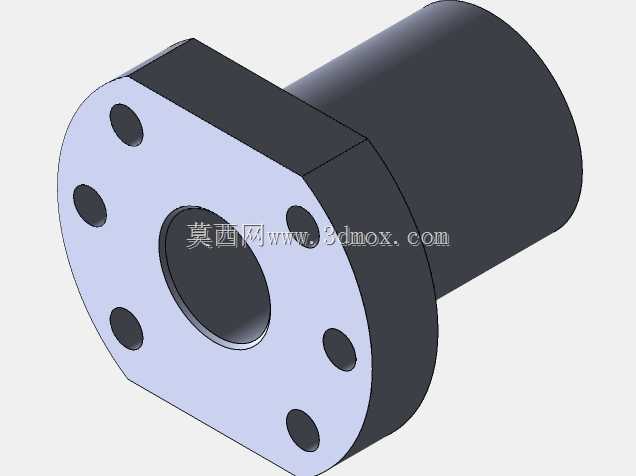

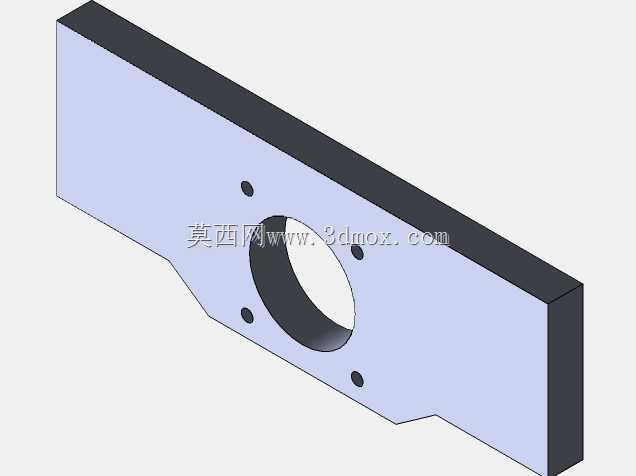

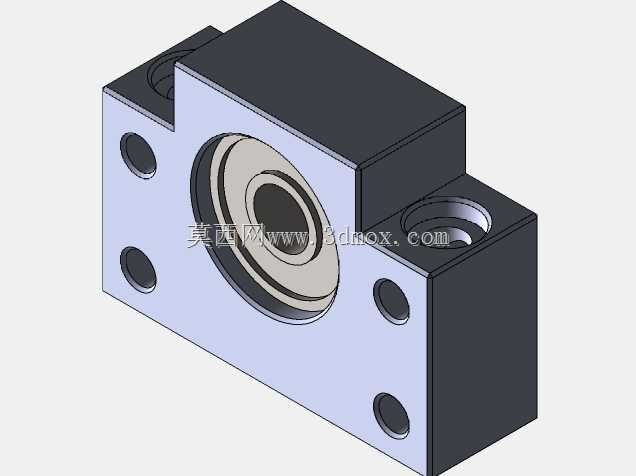

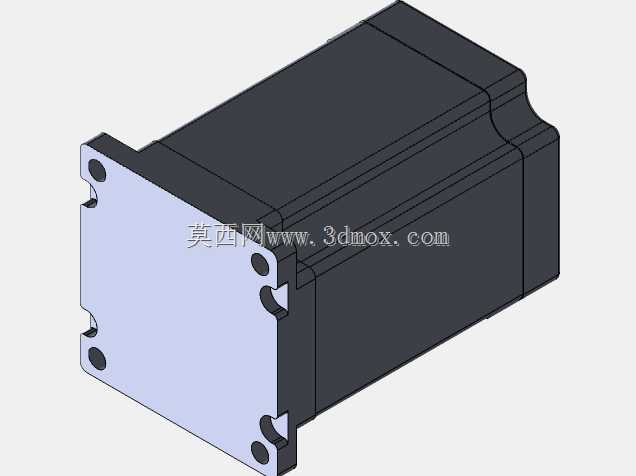

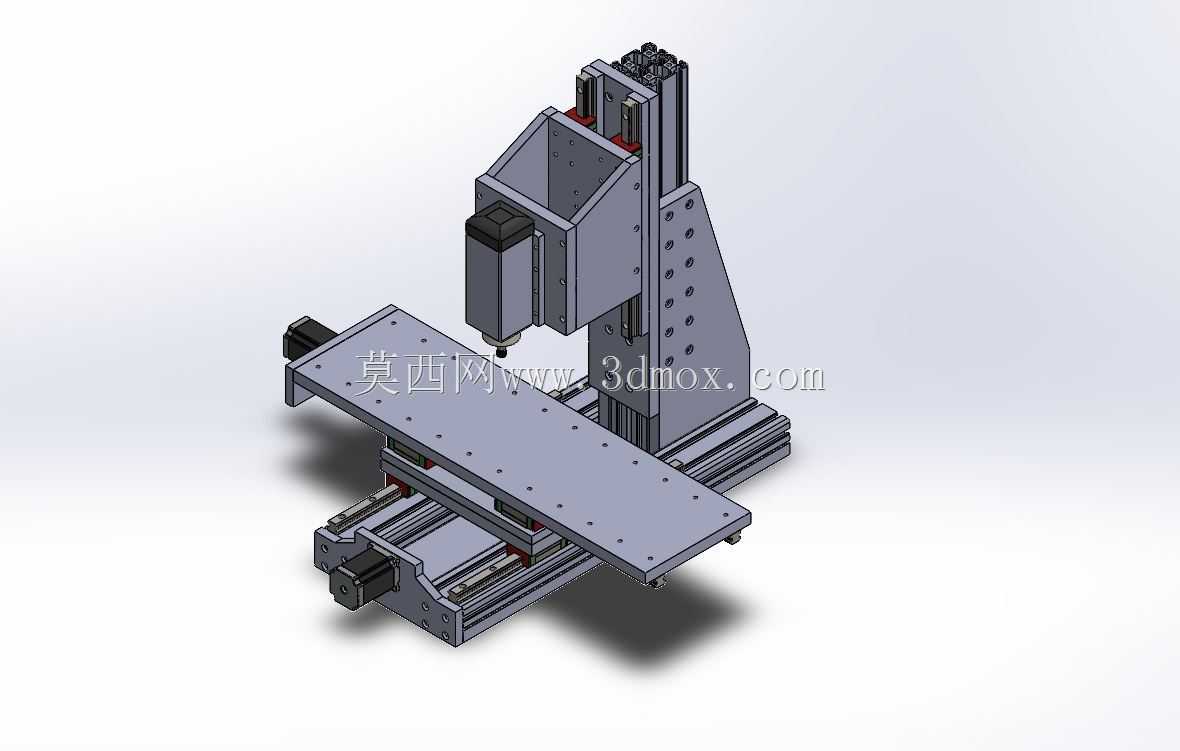

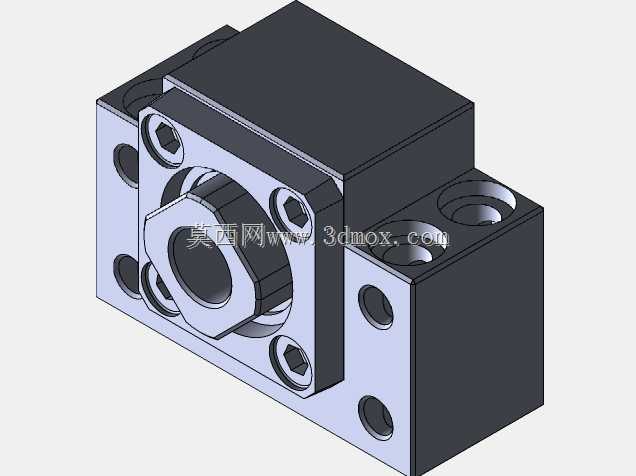

　　这款立式三轴数控铣床的结构设计，面向小型精密零件加工场景搭建，可覆盖五金零件小批量加工、教学实训演示、非标零件打样等多类实际工况，能完成平面铣削、沟槽加工、钻孔镗孔、复杂曲面铣削等多道机加工工序，适配铝件、工程塑料、软金属等多种材质的切削作业。从结构布局来看，采用定梁式龙门立柱搭配十字滑台的经典构型，Z轴主轴箱沿立柱垂直导轨做上下进给运动，X轴带动工作台做横向进给，Y轴带动滑座做纵向进给，三个进给轴均采用线性导轨搭配滚珠丝杠的传动组合，可保证进给过程的运动精度与重复定位精度，有效降低传动间隙带来的加工误差。主轴单元采用高速电主轴构型，安装于Z轴滑枕前端，可根据加工需求更换不同规格的铣夹头，适配不同直径的铣刀、钻头等切削刀具，

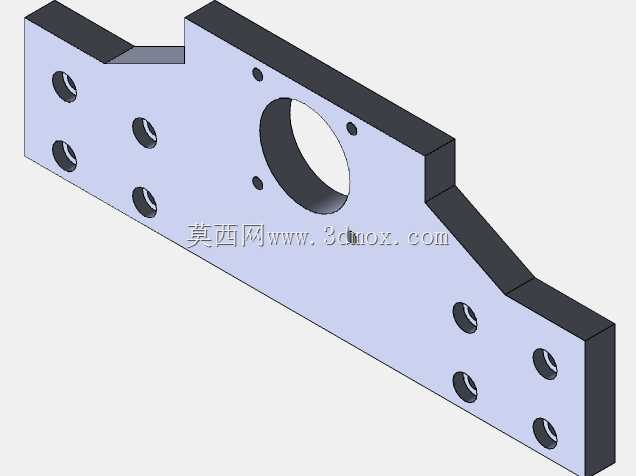

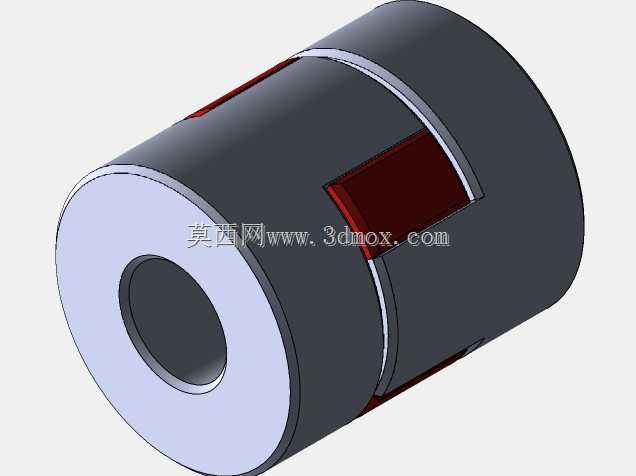

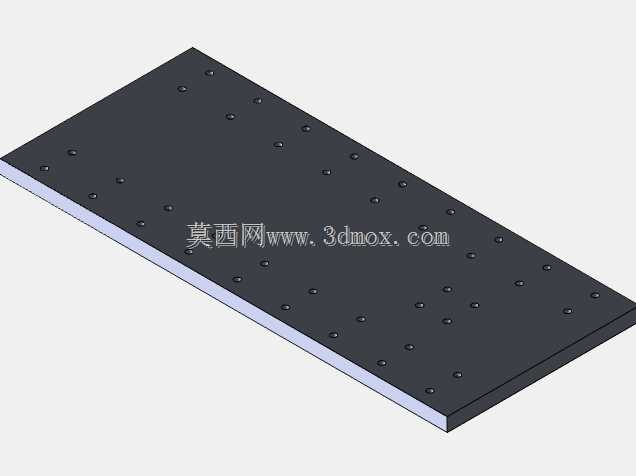

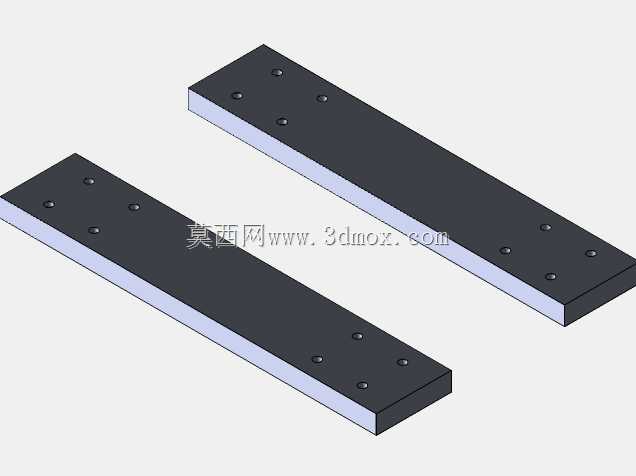

　　主轴侧预留了冷却管路安装位，可对接外部切削液系统，满足高速切削时的刀具冷却需求。设计过程中充分考虑了安装边界与维护空间，整机底座采用加厚铸铁构型的三维等效结构，预留了地脚螺栓安装孔位，可直接固定于混凝土地基或减震垫铁上，各轴的行程限位位置均设置了硬限位挡块安装位，同时预留了光电限位开关的安装槽，方便后期加装电控限位组件。工作台面采用T型槽布局设计，可配合压板、平口钳、分度头等工装夹具完成不同形状工件的装夹，T型槽的间距与深度参考通用小型机床的装夹标准设计，可兼容常规通用夹具的安装尺寸。立柱与底座的连接位置设置了定位销孔与螺栓过孔，可保证装配时的位置精度，各导轨的安装面均预留了刮研余量的等效结构，

　　方便实际生产时通过刮研工艺提升导轨安装的平面度与直线度。整体结构的走线槽均做了隐藏式布局设计，X、Y、Z轴的电机线缆、传感器线缆可通过内置拖链收纳，避免加工过程中切削液、铁屑对线缆造成磨损，主轴侧的气动管路、冷却管路也预留了对应的走线空间，整机的外防护安装位沿底座与立柱边缘布置，可后期加装钣金防护，阻挡切削过程中铁屑与切削液的飞溅。
