印度ABL品牌2米工作台立式车床结构

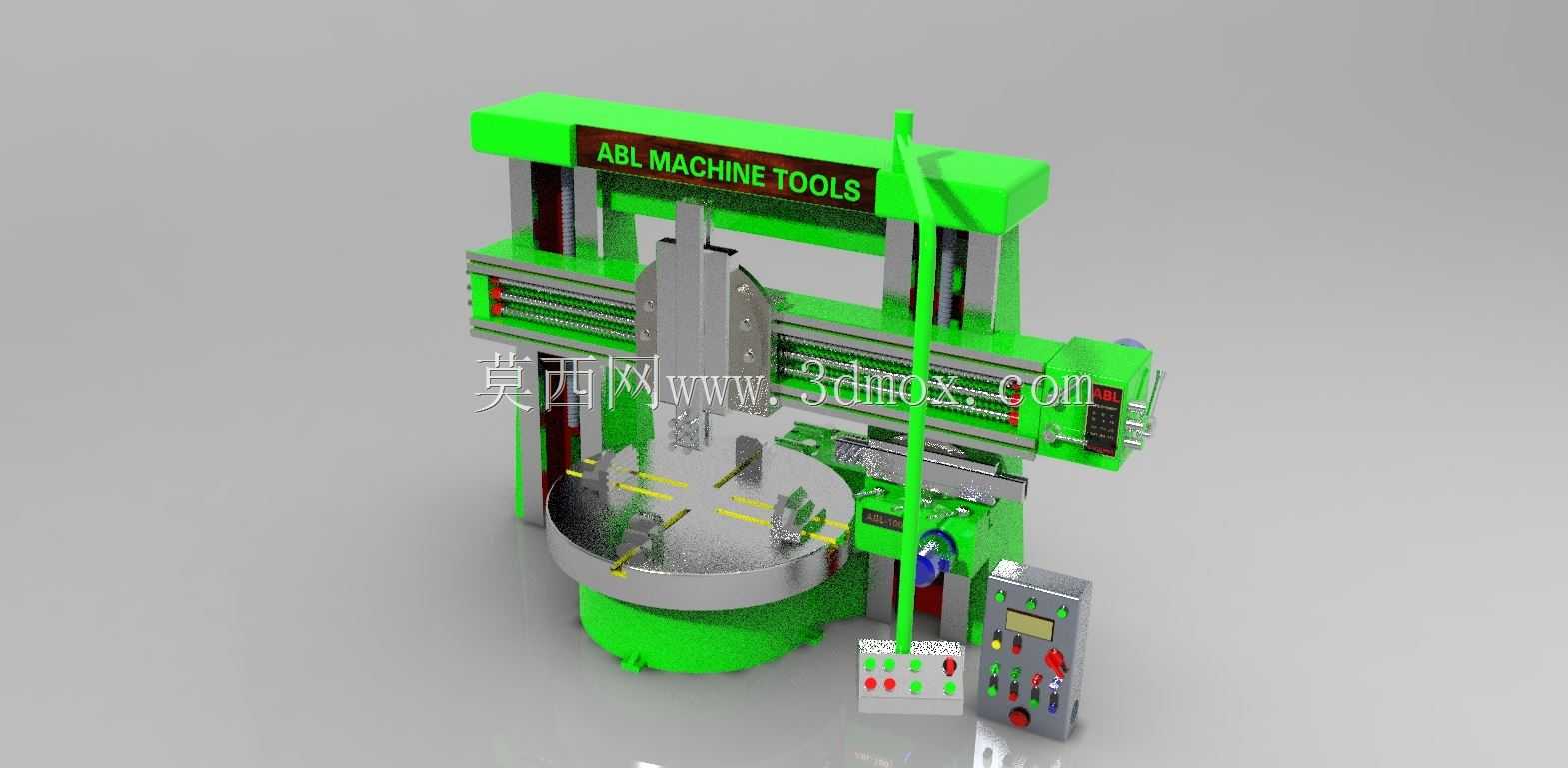

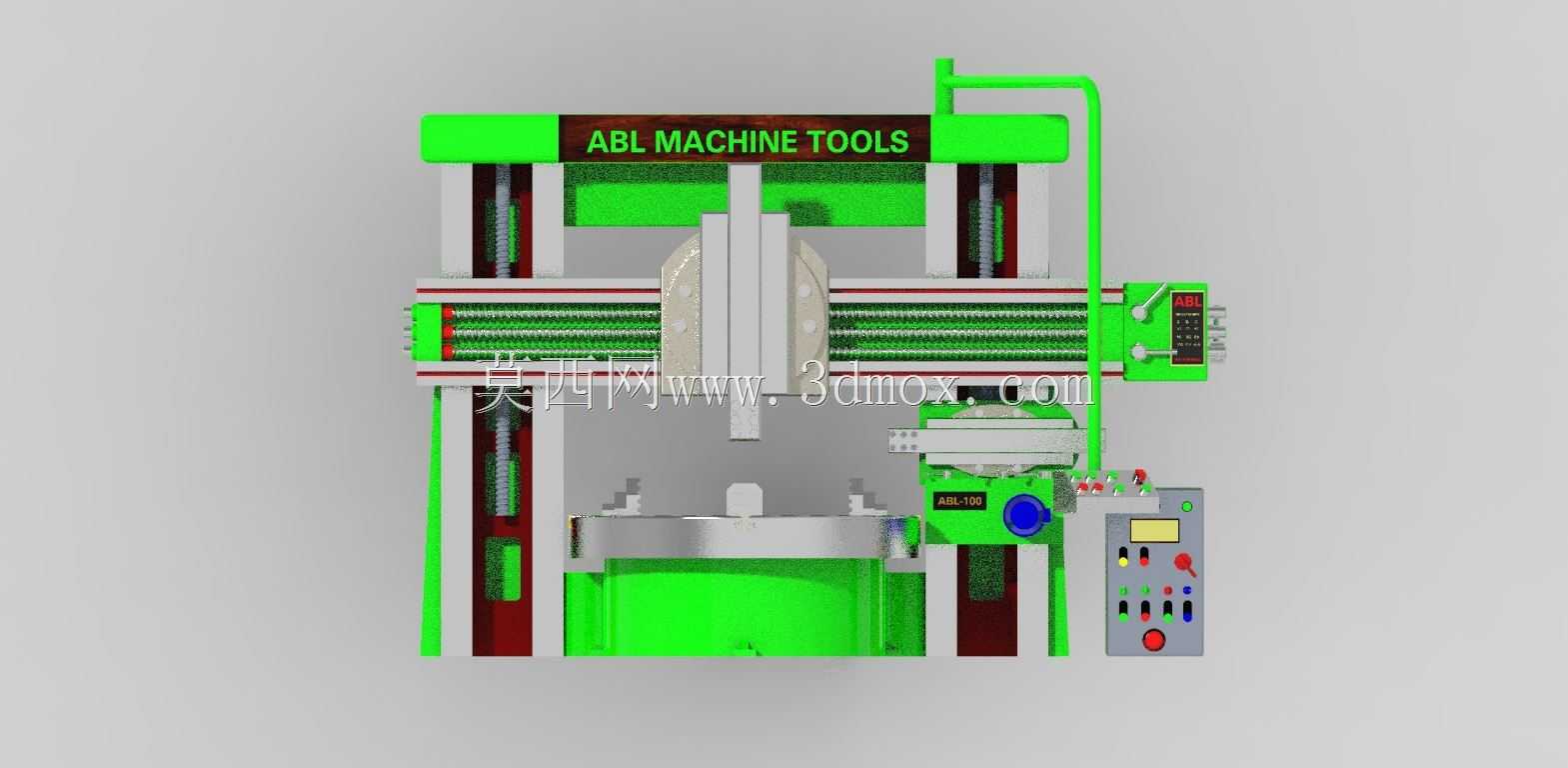

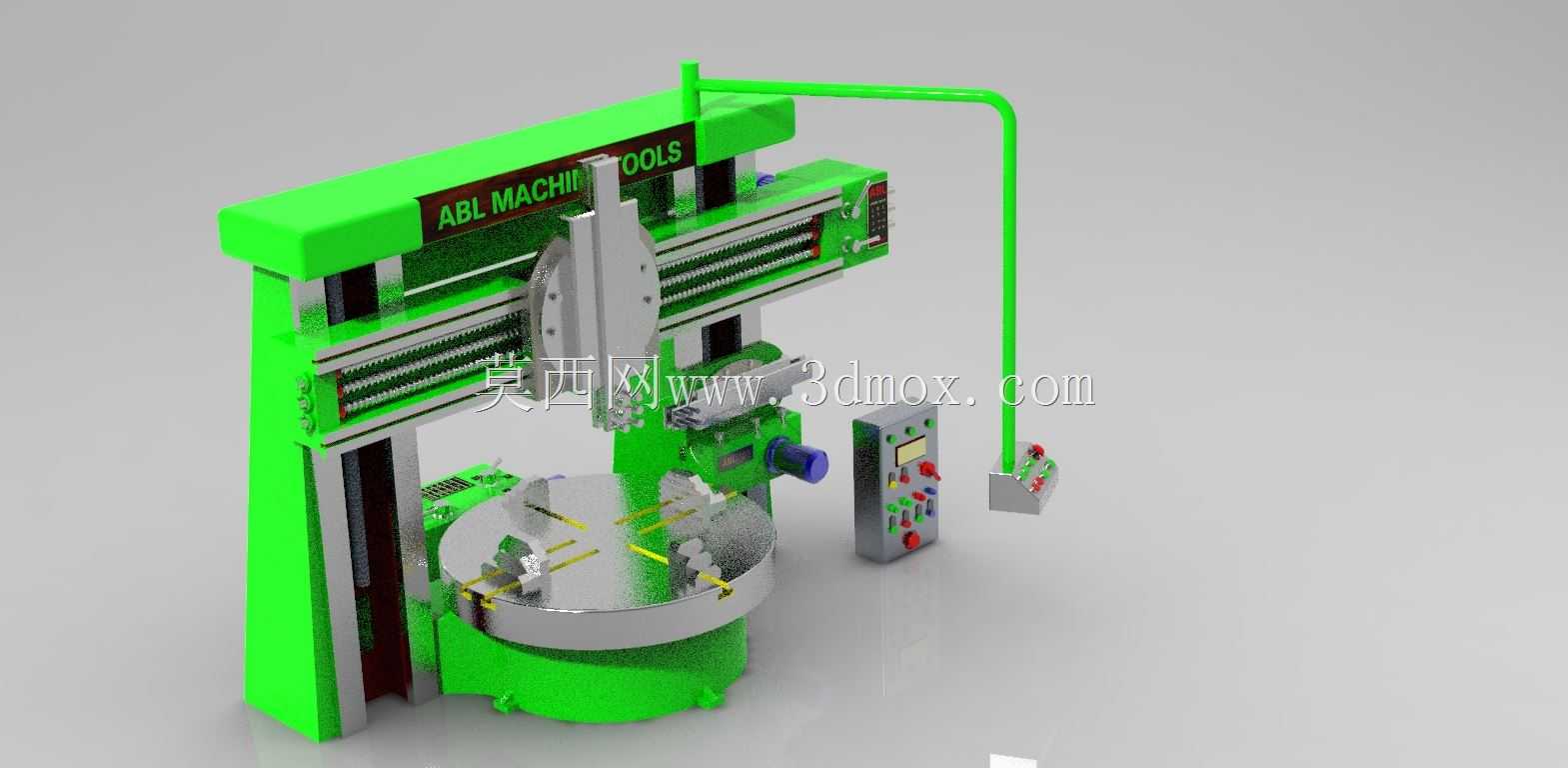

　　这款立式车床的三维结构还原，核心针对大直径盘类、短轴类重型零件的切削加工场景设计，工作台直径达到2000mm，适配重型机械制造、风电法兰加工、矿山设备配件生产等场景下的大尺寸工件装夹需求，区别于卧式车床装夹大直径工件时重力引发的挠度变形问题，立式布局让工件自重直接作用于工作台承载面，装夹稳定性更优，重切削工况下的振刀风险大幅降低。从结构设计逻辑来看，整体采用双立柱搭配横梁的龙门式框架，横梁可沿立柱导轨做垂直方向的升降调整，适配不同高度工件的加工行程需求，滑枕搭载在横梁横向导轨上，可实现水平方向的进给移动，刀架部分预留了多工位刀具安装接口，可完成外圆车削、端面车削、内孔镗削、切槽等多工序加工，

　　无需多次拆装工件即可完成大部分回转面加工工序，减少工件周转的辅助工时。设备的操作面板布置在床身右侧的悬臂支架上，操作位高度适配站立作业的人机工程要求，急停、进给调节、主轴转速控制等常用操作元件布局符合一线操作工人的使用习惯，冷却管路沿横梁、立柱内侧排布，避免加工过程中切屑飞溅损坏管路，排屑空间围绕圆形工作台预留，可适配链板式排屑器的安装对接。安装边界方面，设备整体占地需预留足够的操作与维护空间，床身基础需要做对应的承重地坪处理，满足重型工件装夹、重切削工况下的设备刚性要求，电气柜、液压站等附属部件可根据车间布局布置在设备侧方预留空间，外接管线接口统一设置在床身侧下方，方便车间布线走管。从建模细节来看，各运动副的导轨面、丝杠传动结构、

　　夹紧机构都做了对应还原，可用于设备布局仿真、加工干涉校验、新员工设备结构培训等场景，能直观展示立式车床的运动逻辑与结构组成，帮助设计人员在做车间产线布局时提前核算设备占地、操作空间预留是否合理，也能为机床改造、夹具设计提供直观的结构参考。
