小型立式皮带研磨设备结构设计方案

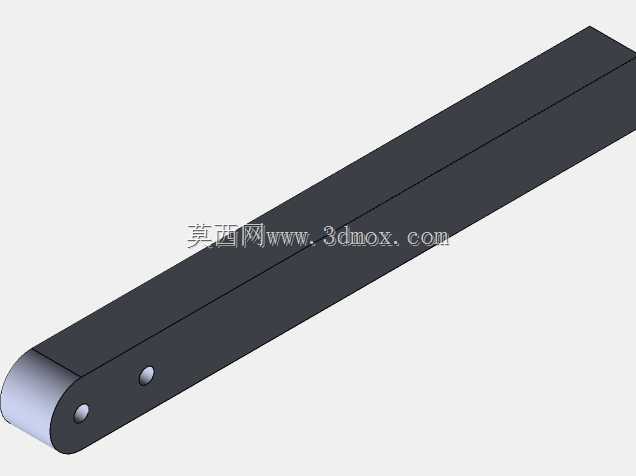

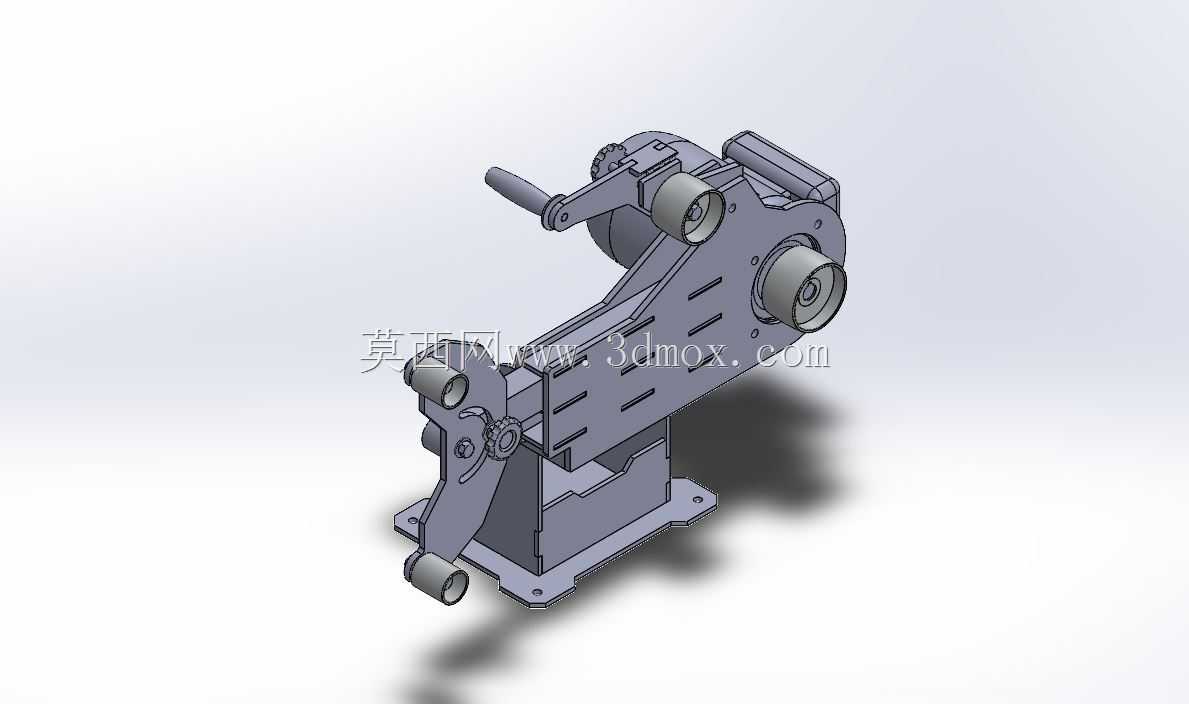

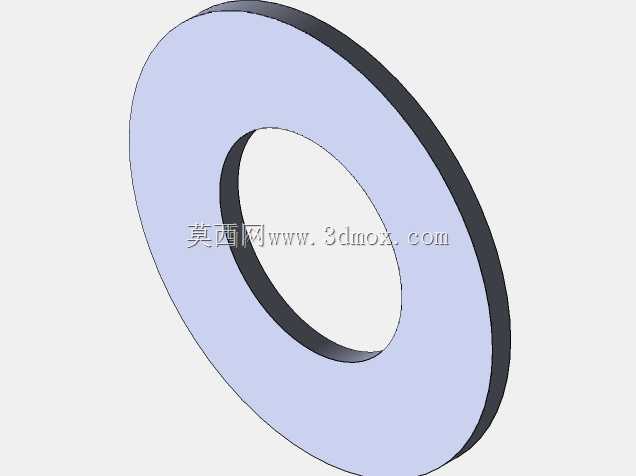

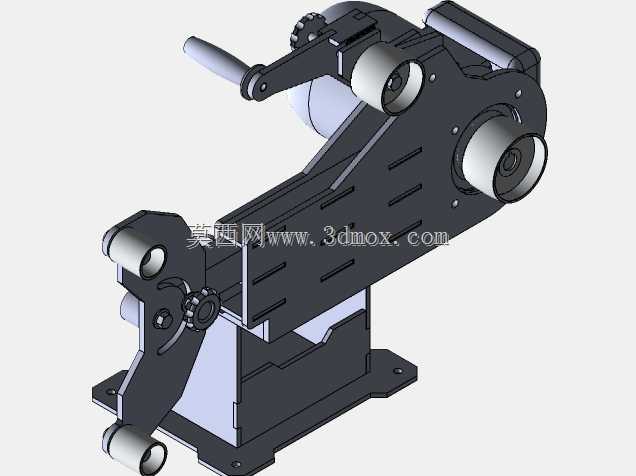

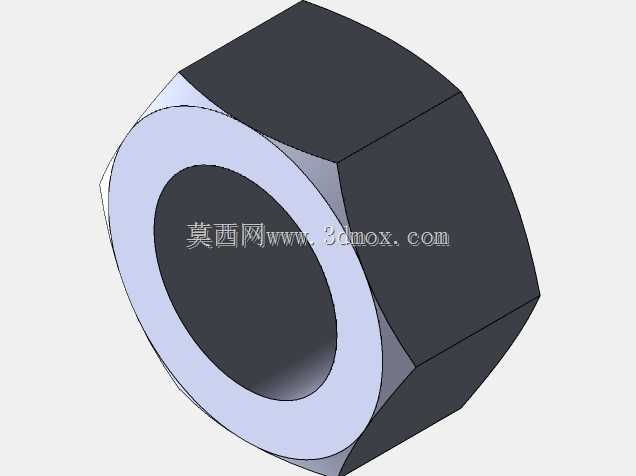

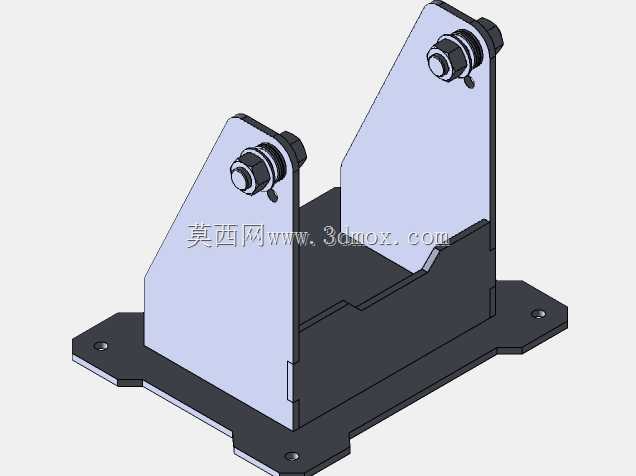

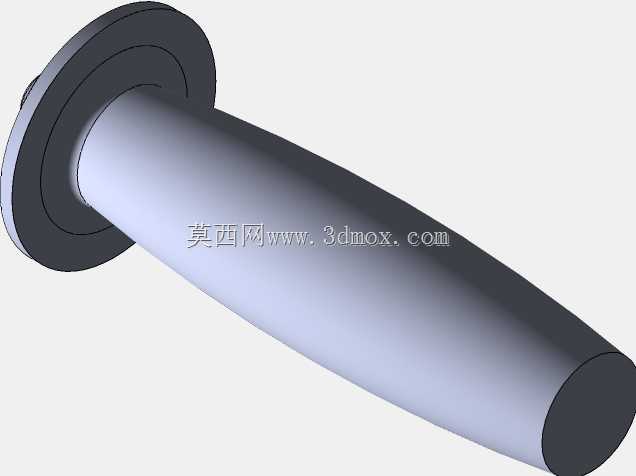

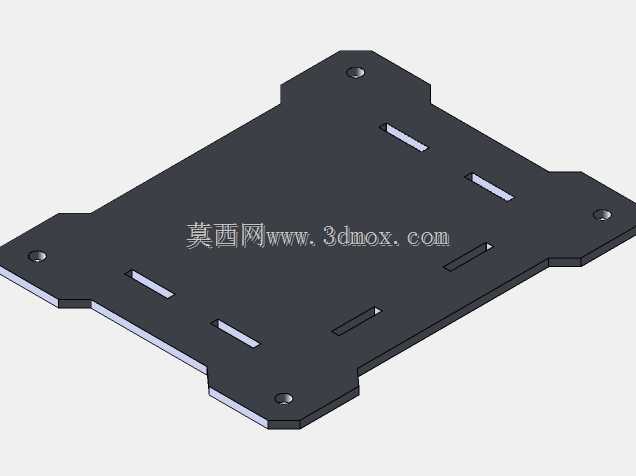

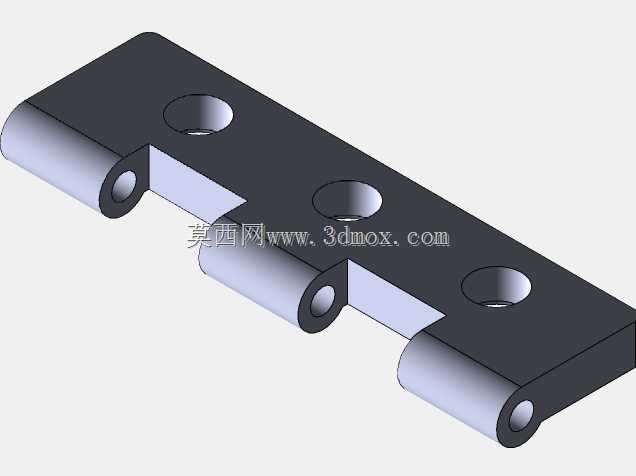

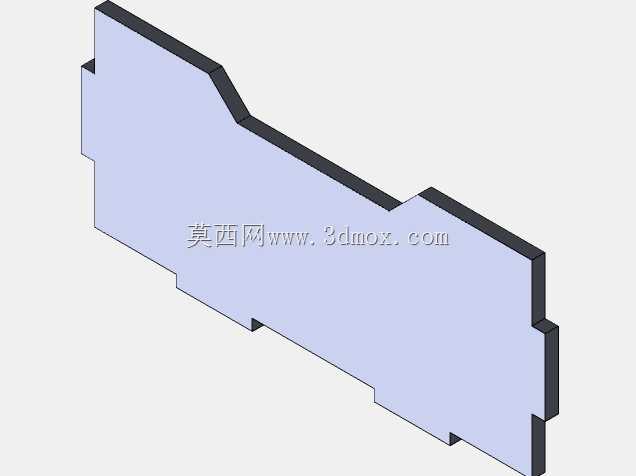

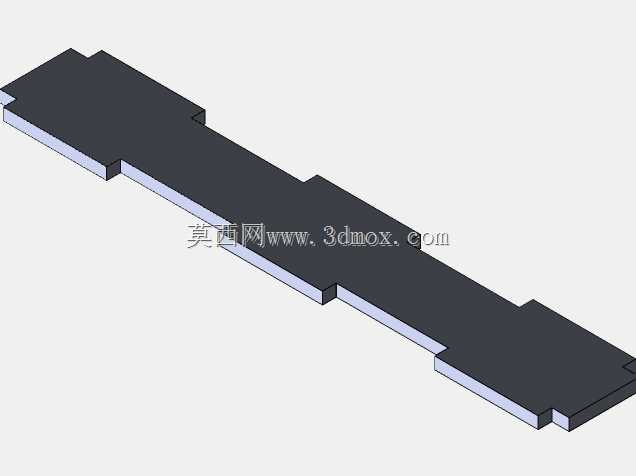

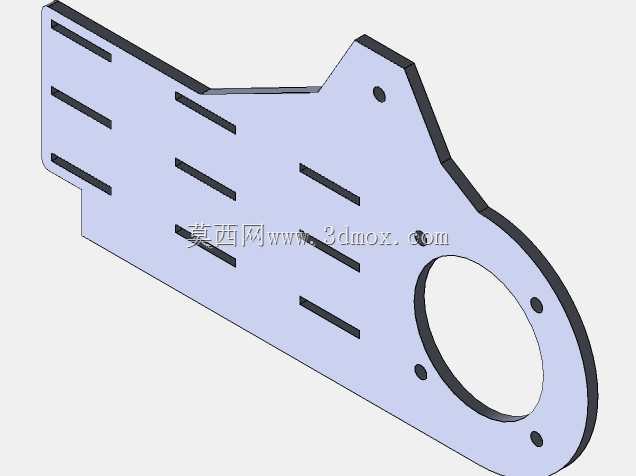

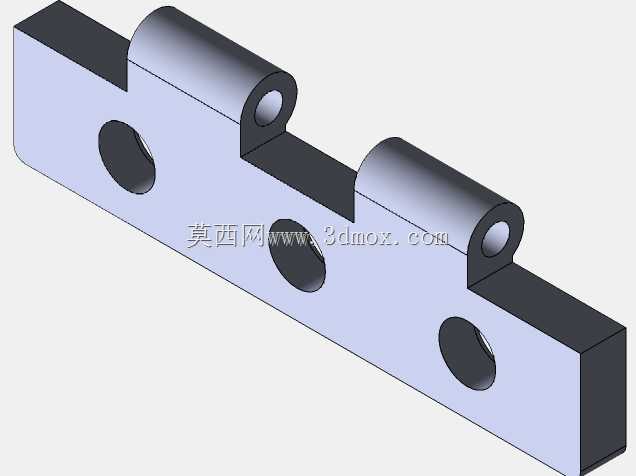

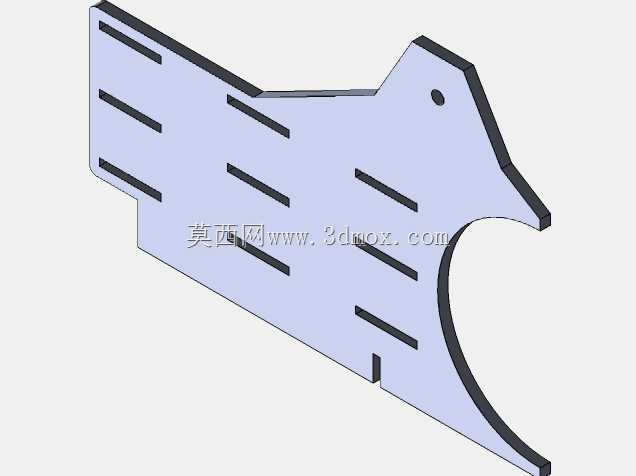

　　这款皮带研磨设备的结构设计，主要面向小型机加工车间、五金修配工位以及个人DIY加工场景，可完成金属零件飞边去除、焊缝打磨、小尺寸工件表面光整、异形面修磨等多类加工需求，相比手持角磨机打磨，其加工稳定性更好，磨削面平整度更易控制，能有效降低操作人员手持打磨的劳动强度，减少打磨过程中手部震颤带来的加工误差。从整体结构布局来看，设备采用立式悬臂安装的设计思路，底部设置带安装孔的一体式铸造底座，可通过螺栓直接固定在工作台面或专用支架上，底座的安装孔位按照常规工装安装间距排布，适配多数车间现有工作台的T型槽尺寸，安装时无需额外加工过渡连接板，降低现场部署的改造成本。设备的核心传动结构集中在中部主支撑板上，主支撑板采用加厚钢板铣削加工而成，

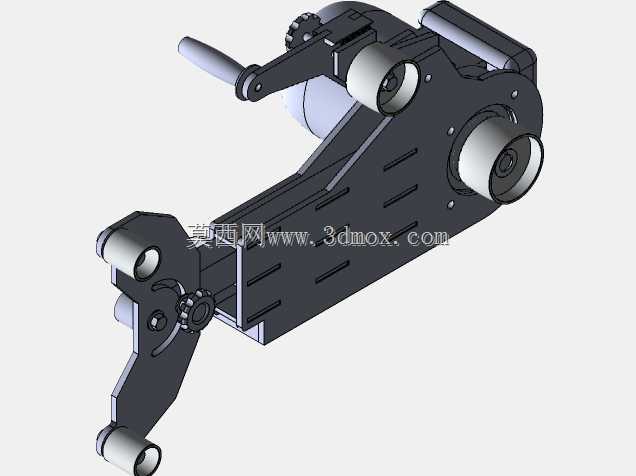

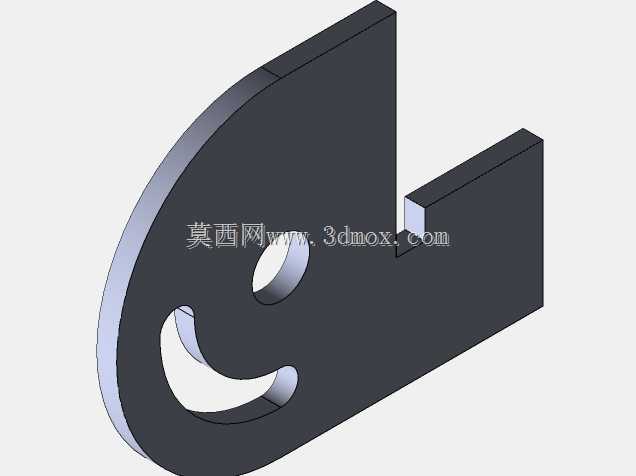

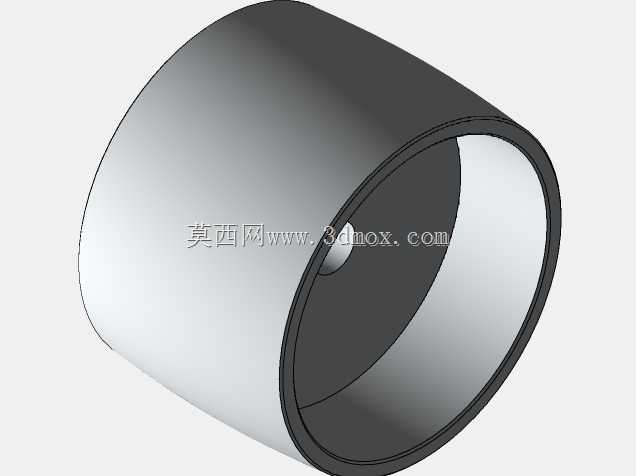

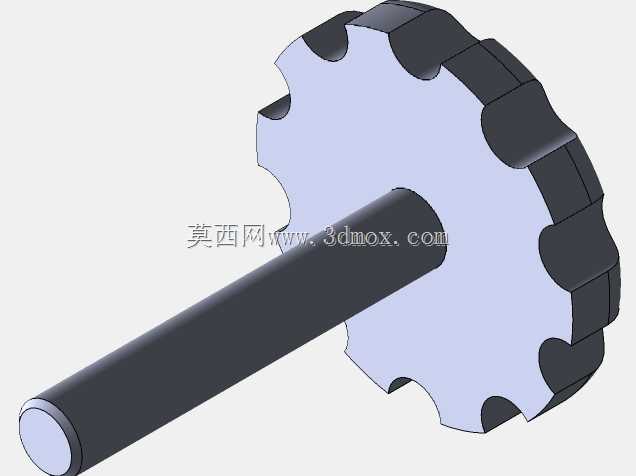

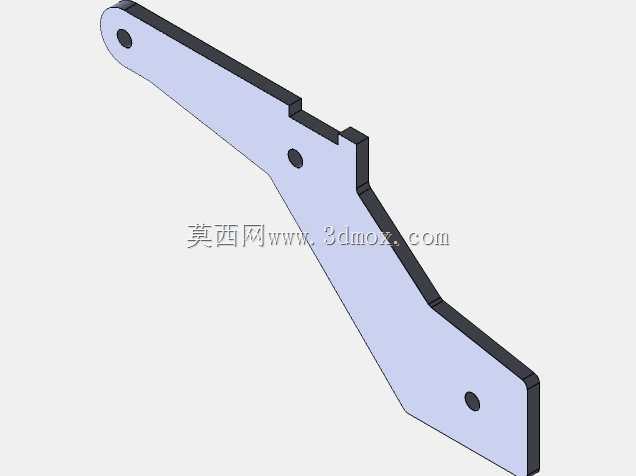

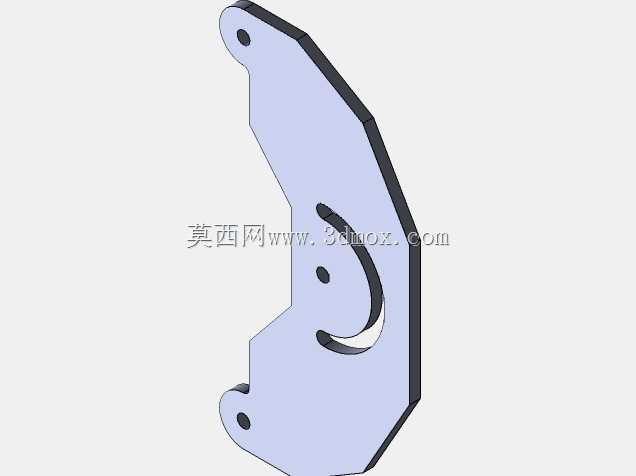

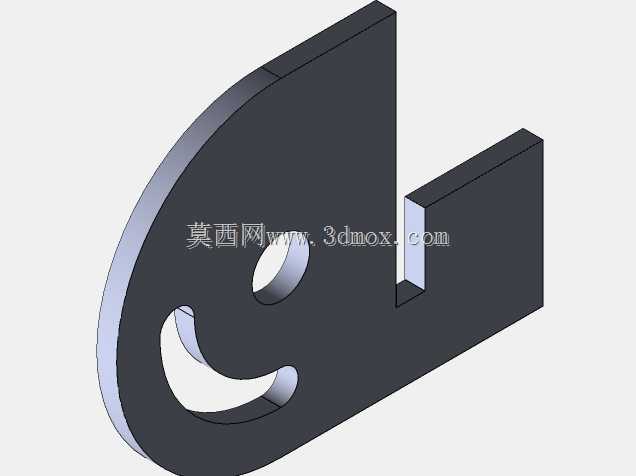

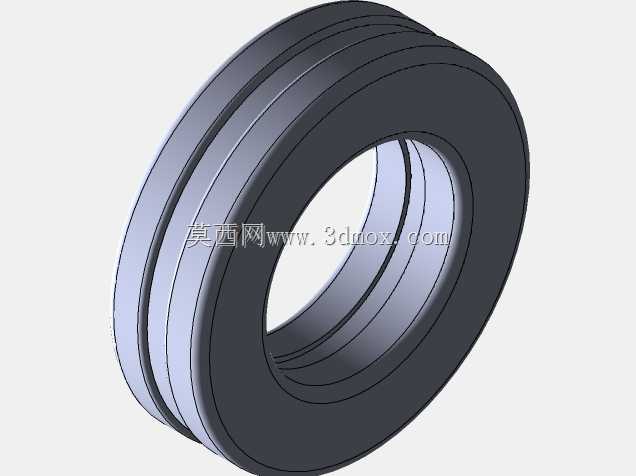

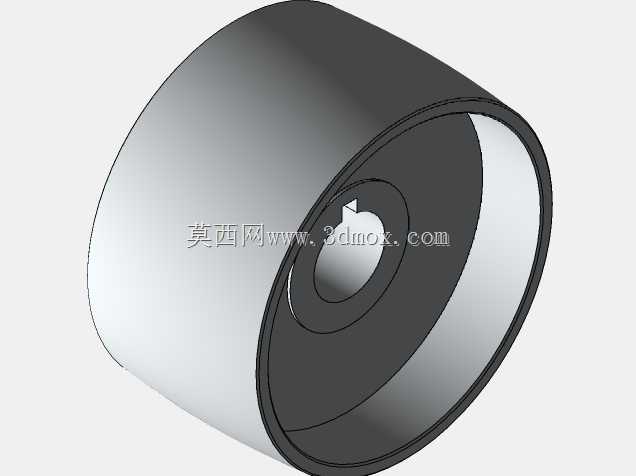

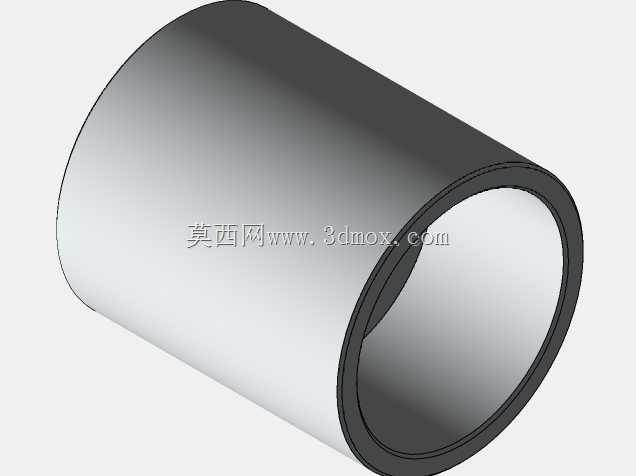

　　各个轮系的安装轴孔一次装夹加工完成，保证各传动轴的平行度公差控制在0.02mm以内，避免皮带运行过程中出现跑偏、窜动的问题。设备共设置三个功能轮位，其中主动轮连接动力输出端，两个从动轮分别承担张紧调节、工作面支撑的作用，其中接触工作面的支撑轮外包橡胶层，可在打磨异形曲面时提供一定的弹性缓冲，避免刚性接触导致工件表面出现凹痕；张紧轮配套偏心调节机构，无需额外工具即可快速完成砂带的更换与张紧度调整，调节行程覆盖常规规格小型砂带的长度公差范围，更换砂带的操作时间可控制在一分钟以内。设备侧面设置可调节角度的工件托架，托架可根据打磨需求调整倾斜角度，适配不同角度的倒角、斜面打磨需求，托架表面设置防滑纹路，避免工件打磨过程中出现滑移。

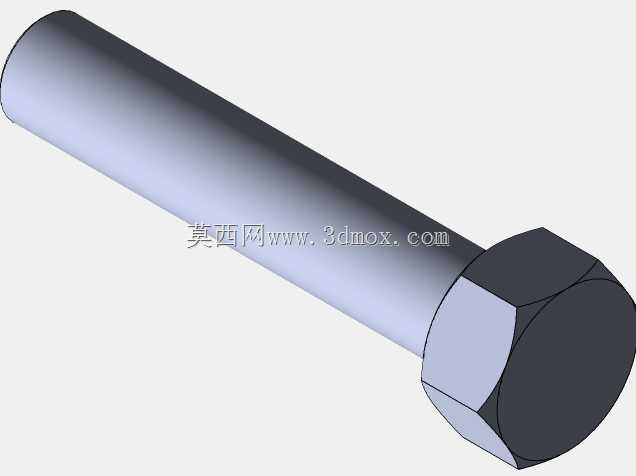

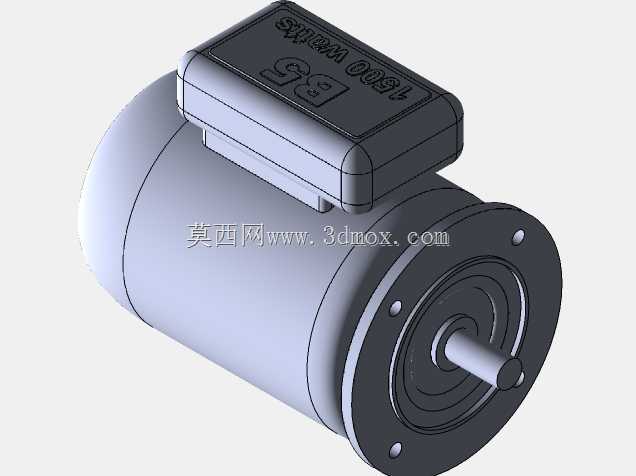

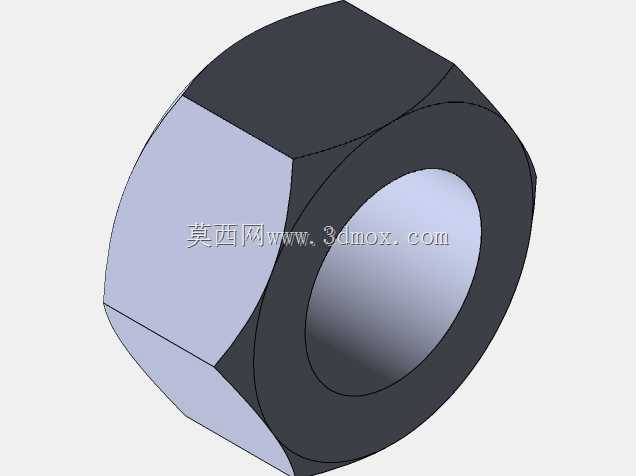

　　从安装边界来看，设备整体横向占用空间不超过400mm，纵向深度不超过300mm，高度方向控制在500mm以内，可直接放置在常规钳工工作台面上使用，不会占用过多工位空间；设备的动力安装位预留了常规小型电机的安装法兰尺寸，可根据实际加工需求匹配不同功率的动力单元，粗磨工况可搭配高转速大扭矩电机，精磨工况可搭配可调速电机实现磨削线速度的灵活调整。设计过程中充分考虑了日常维护的便利性，所有转动轴位都预留了润滑脂加注口，可在不拆解主体结构的情况下完成定期润滑保养，各个轮系的固定螺栓都采用外露式设计，易损件更换时无需拆解整体机架，可大幅降低设备的后期维护成本。
