小型桌面级数控雕刻切割设备结构设计

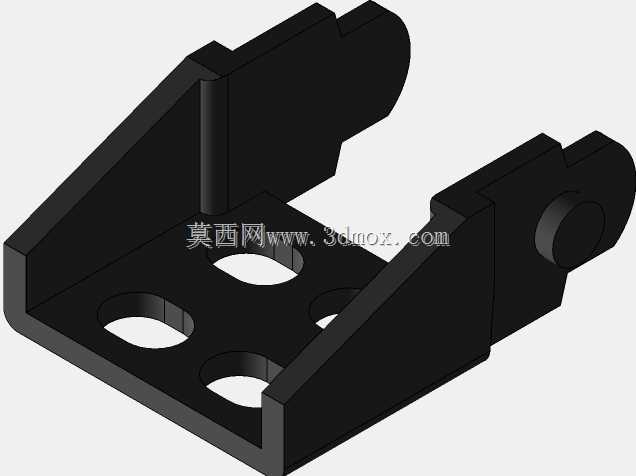

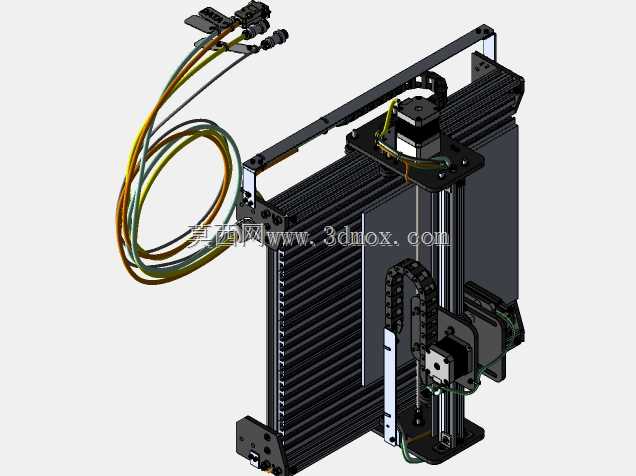

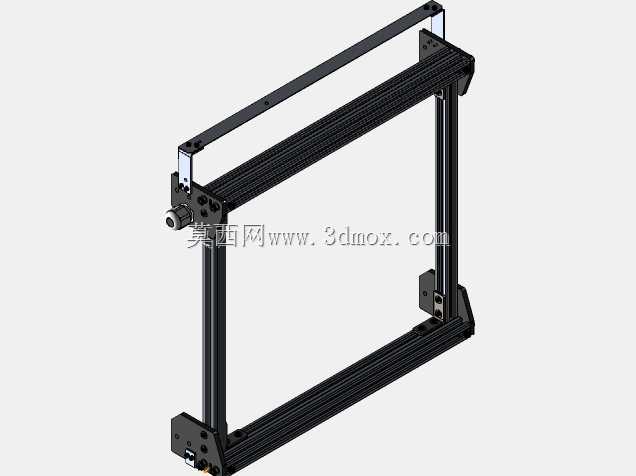

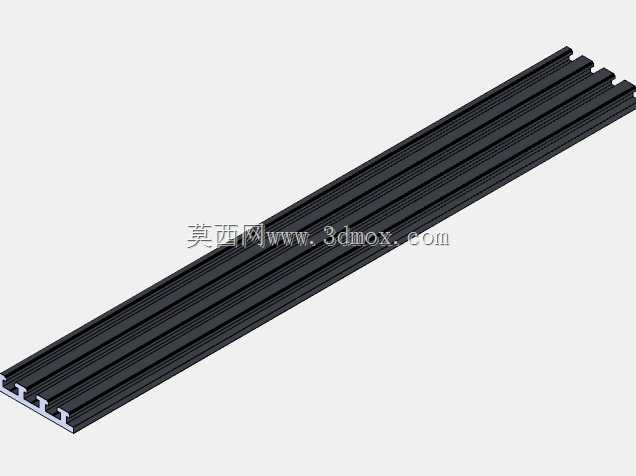

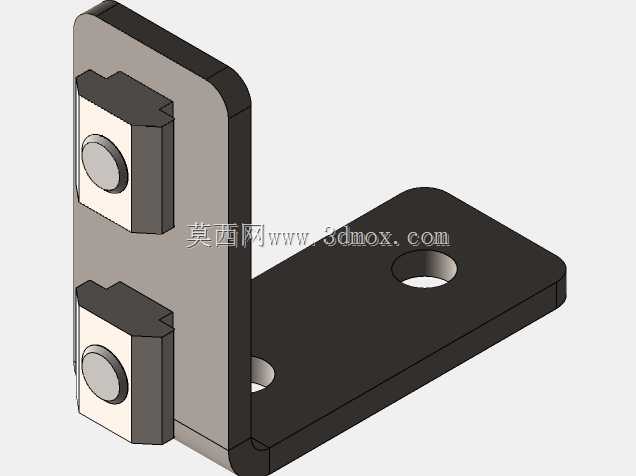

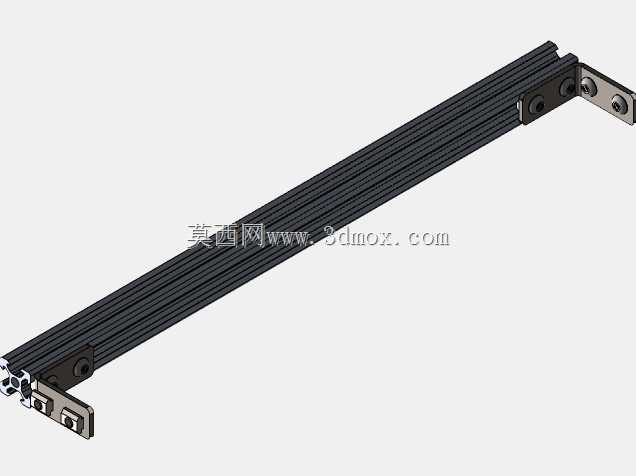

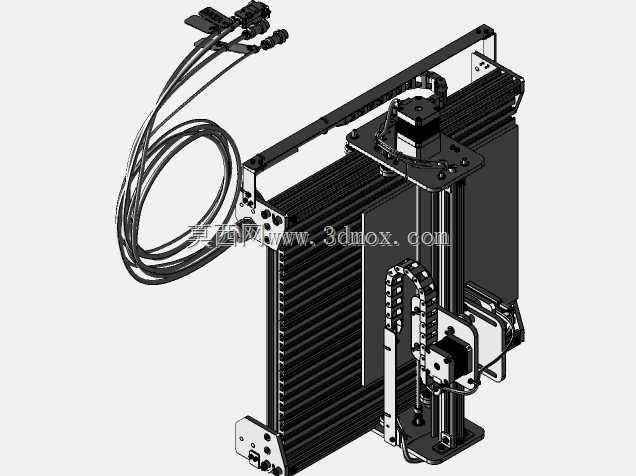

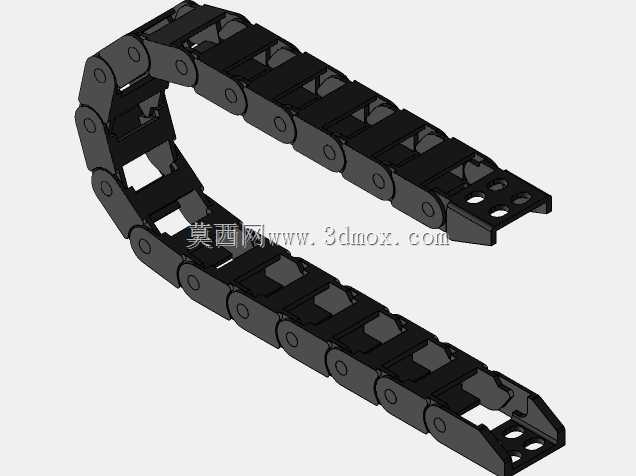

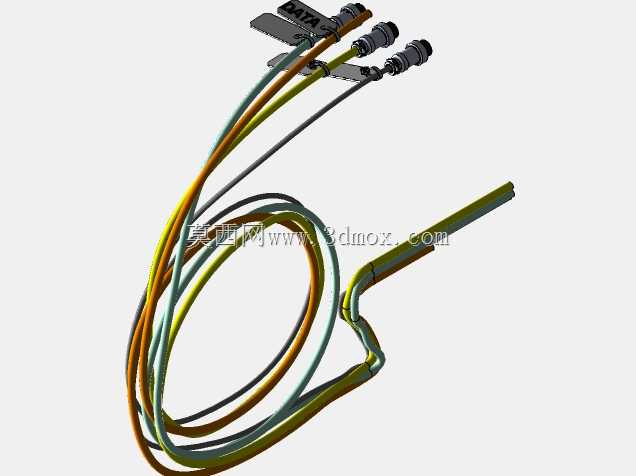

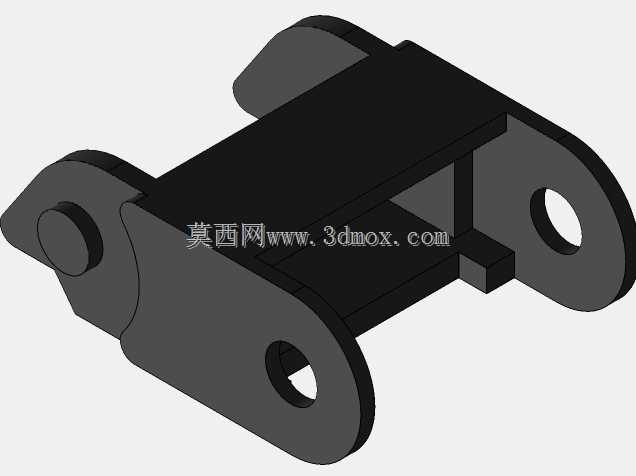

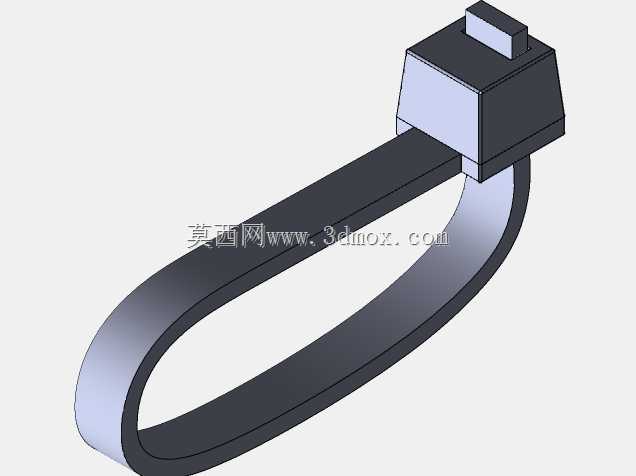

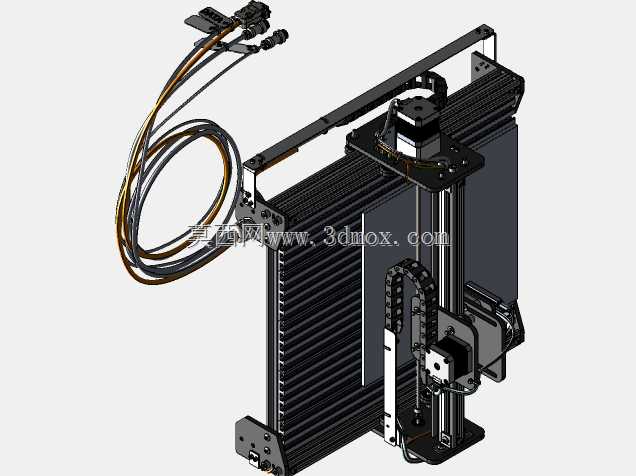

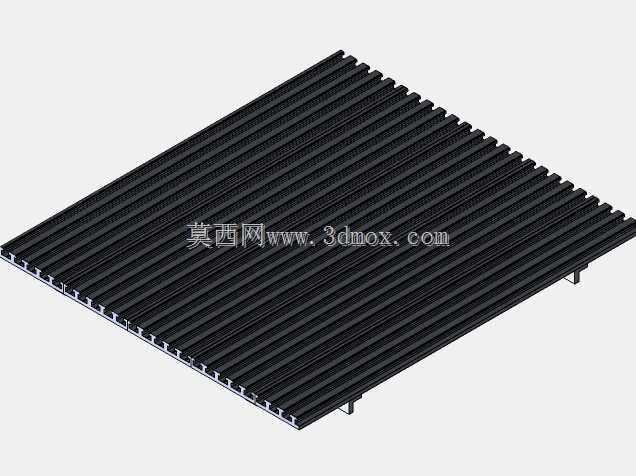

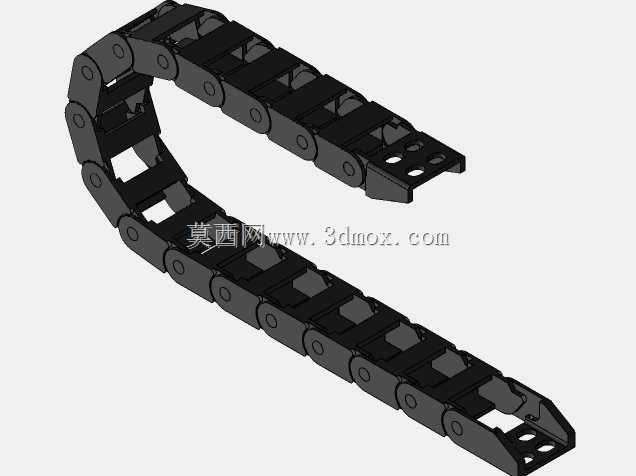

　　这款桌面式数控加工设备主要面向小尺寸工件的精密加工场景，可覆盖木工浮雕、塑料板材切割、软金属铣削、PCB板钻孔等多类加工需求，适配个人工作室、创客空间、教学实验室等对设备占地要求较高的使用环境，无需大型工业厂房的地基与空间条件，放置在常规工作台面即可完成安装调试。设备整体采用铝型材拼接搭建主体框架，型材槽道可直接用于安装导轨、拖链、限位开关等组件，无需额外设计复杂的安装基座，既压缩了整体装配工作量，也方便后期根据加工需求拓展轴系行程、加装辅助工装。传动部分采用丝杠配合线性导轨的组合结构，可保证各轴运动的重复定位精度，拖链内置线缆与气管的走线方式，能避免运动过程中线缆反复弯折出现破损，

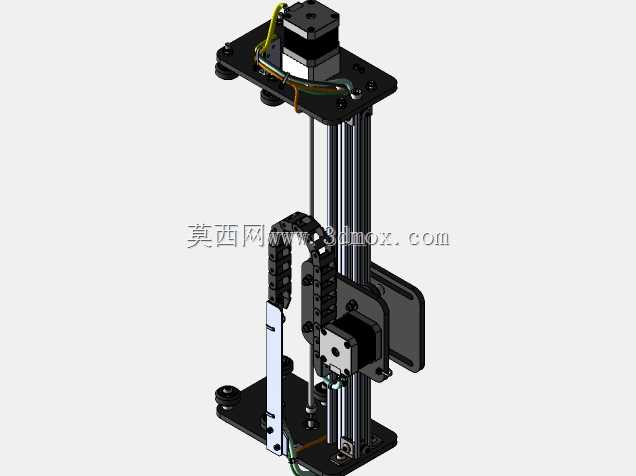

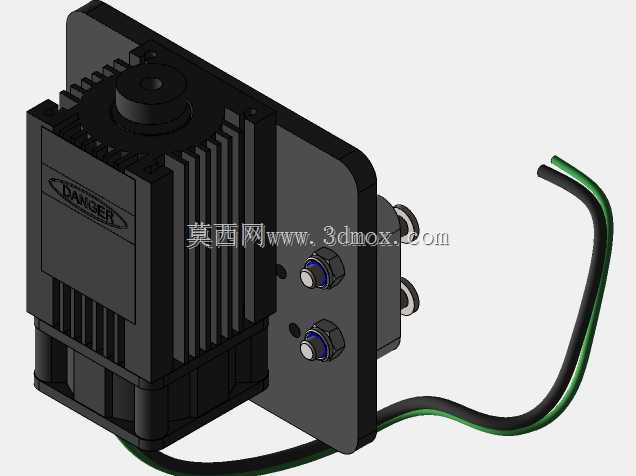

　　同时规整的走线布局也减少了加工碎屑堆积在线缆接头处引发的接触故障。Z轴搭载高速主轴组件，可适配不同直径的铣刀、钻头、雕刻刀，通过更换刀具即可完成不同工艺的加工动作，主轴安装座预留了深度调节余量，可根据不同加工材质的切削深度需求调整伸出长度，兼顾薄材精雕与厚材铣削的使用需求。设备的安装边界充分考虑桌面使用场景，整体纵深与宽度控制在常规工作台可容纳的范围内，各轴运动行程经过匹配设计，既保证了有效加工幅面可覆盖多数小尺寸工件的加工需求，也避免了行程冗余带来的设备体积过大问题。机架底部预留了标准安装孔位，可直接固定在工作台面或者配套的减震脚垫上，减少高速加工过程中的整机震动对加工精度的影响。X轴与Y轴的传动组件均做了防尘防护设计，

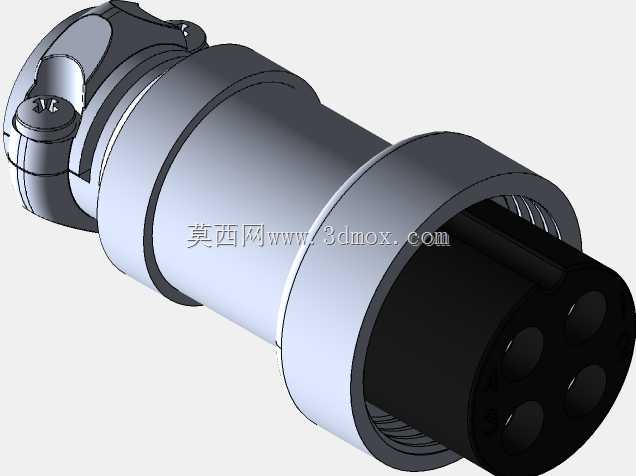

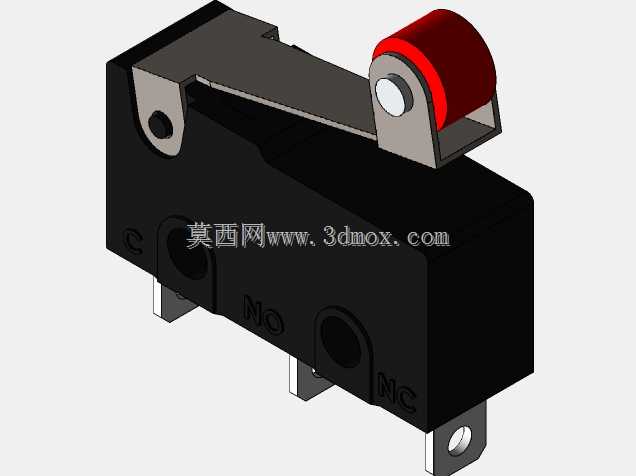

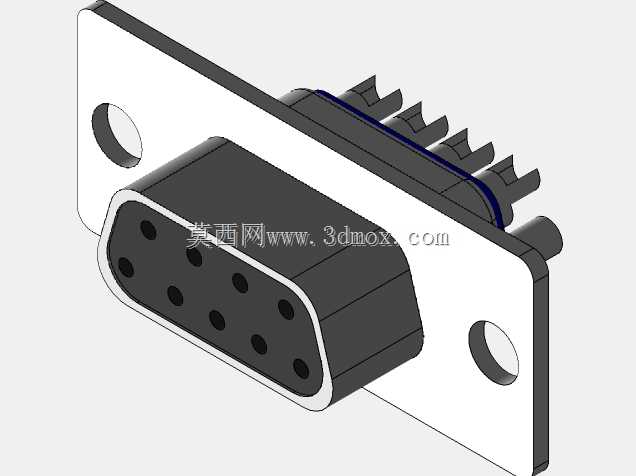

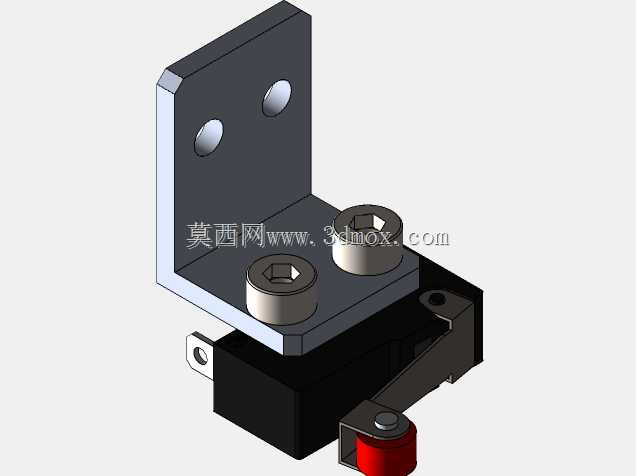

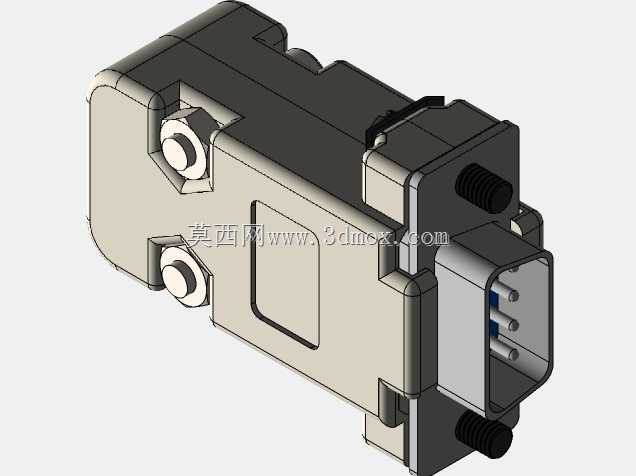

　　可阻挡加工产生的木屑、塑料碎屑进入导轨与丝杠配合面，降低日常维护的频次，延长核心传动部件的使用寿命。设备的走线全部沿型材槽道布置，外接接口统一设置在机架侧方，方便连接控制系统与驱动电源，不会因线缆外露干涉加工区域的工件装夹。从结构设计角度看，这款设备优先平衡了加工精度、设备体积与装配难度三者的关系，没有采用复杂的一体化铸件机身，而是用标准铝型材组合实现足够的结构刚性，既降低了加工制造的成本，也方便使用者根据自身需求进行个性化改装，比如加装吸尘罩、冷却喷嘴、工件固定夹具等附件，拓展设备的加工适配范围。各运动轴的限位开关安装位置经过校准，可在轴系运动到极限位置时及时触发停止信号，避免超程碰撞损坏主轴或者传动部件，整体结构没有多余的冗余设计，每一处安装位都对应实际的功能需求，完全围绕小型化数控加工的实际使用场景做结构优化。
