TO-247封装二极管外壳结构设计

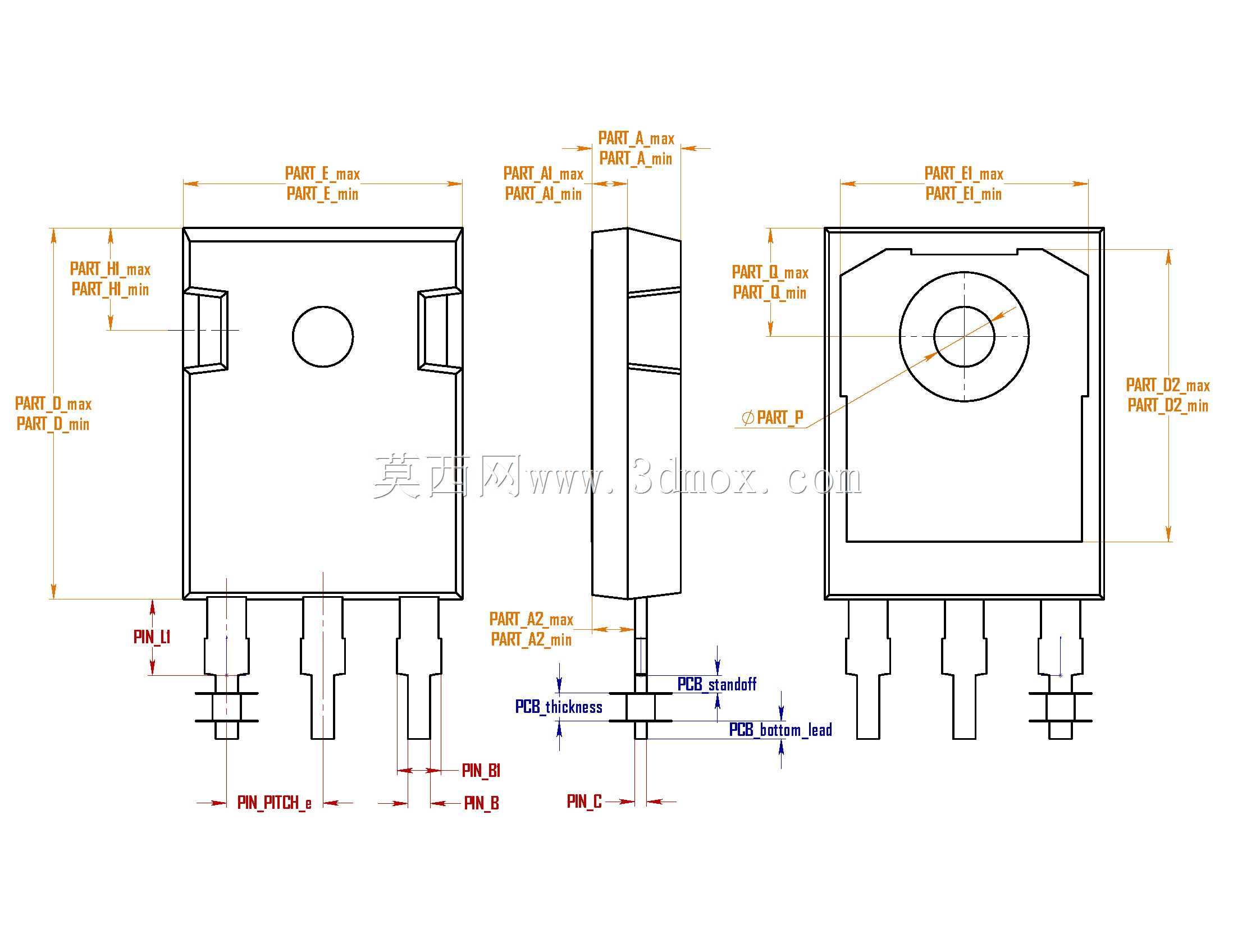

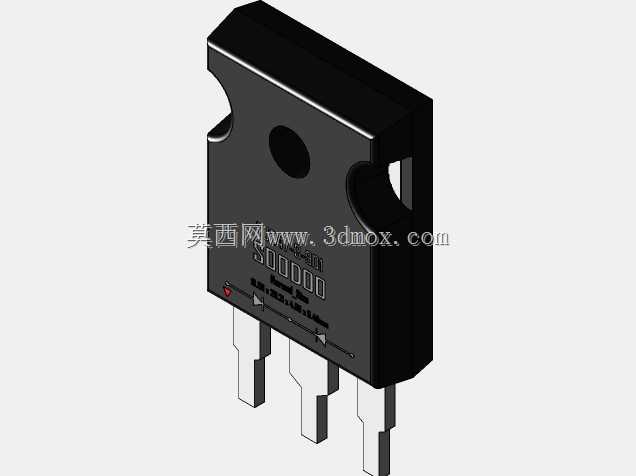

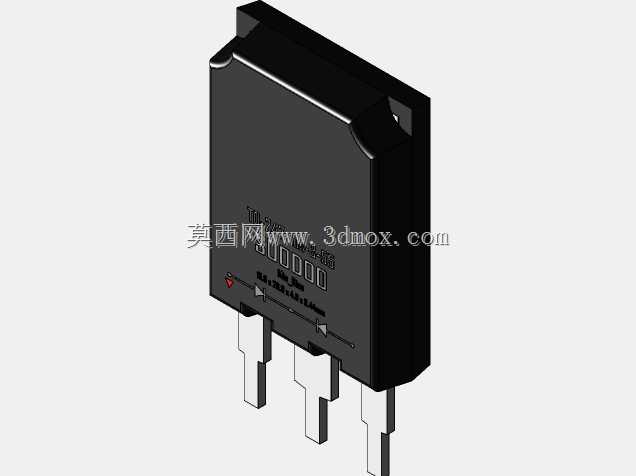

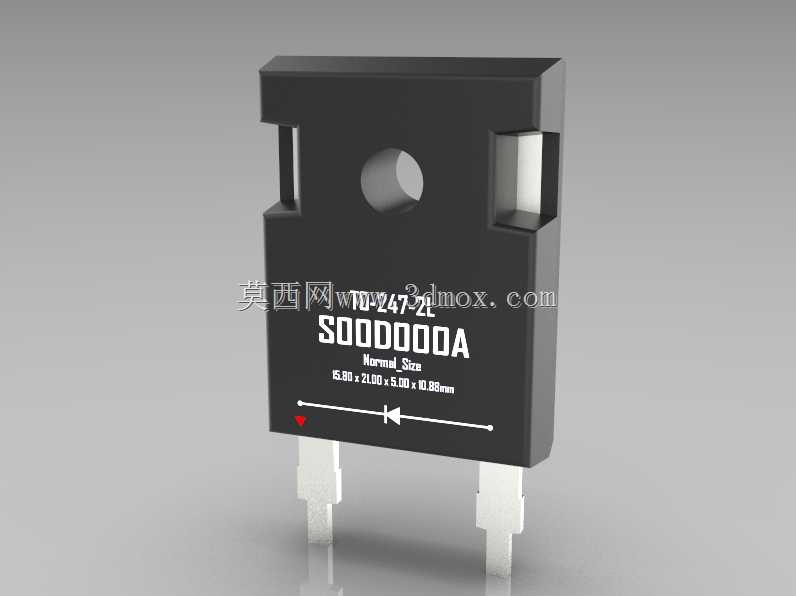

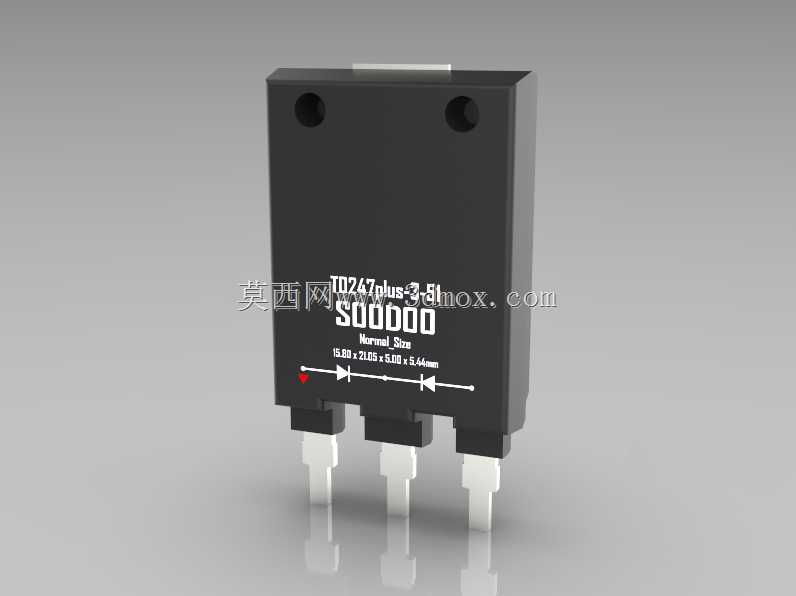

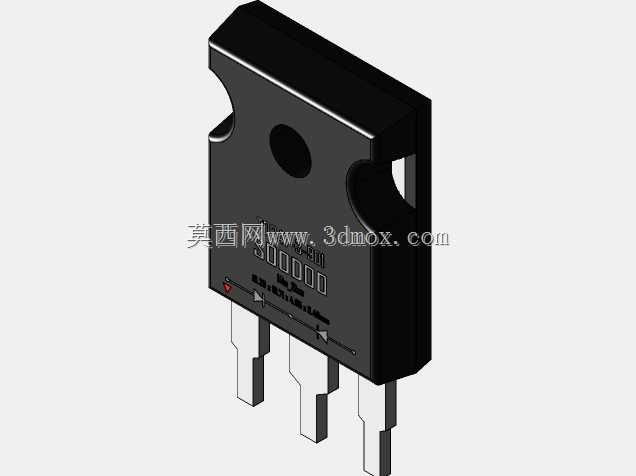

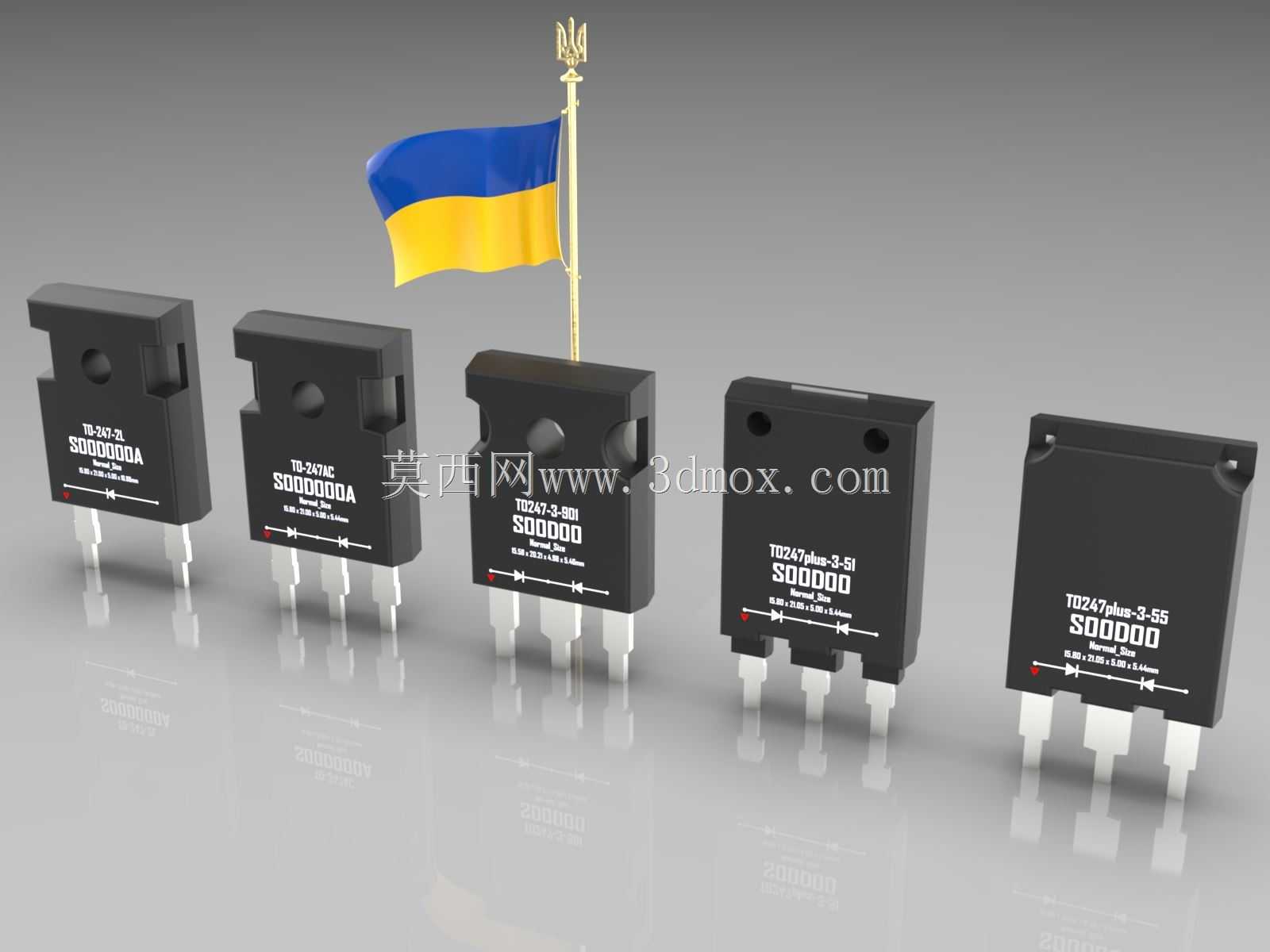

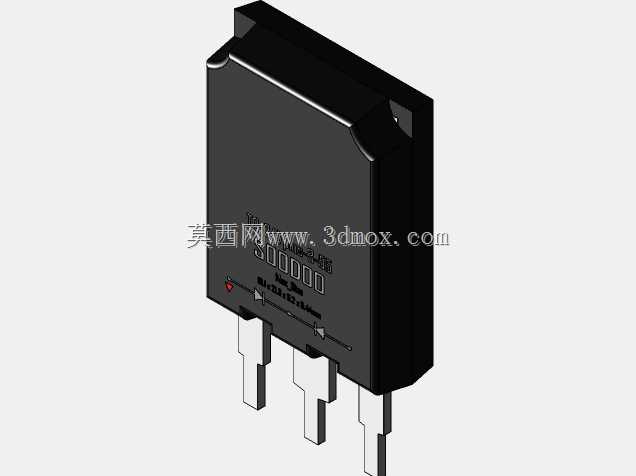

　　在工业电源、变频驱动、新能源逆变这类大电流电力电子场景里，TO-247封装的功率二极管是核心整流、续流器件，其外壳的结构设计直接决定器件的散热效率、安装可靠性与绝缘防护性能，本次梳理的多款TO-247二极管外壳结构，覆盖了常规单管、不同引脚排布的衍生型号，完全匹配量产器件的实际装配需求。做这类功率器件外壳设计时，首先要卡准安装边界：塑封主体的外形尺寸要适配行业通用的2mm孔径安装孔位，孔中心到器件本体边缘、到引脚的距离必须留足安规距离，避免安装时螺丝触碰引脚引发短路，引脚的伸出长度、引脚间距严格遵循通孔插装的波峰焊工艺要求，引脚直径适配常规PCB板的钻孔尺寸，过波峰焊时不会出现虚焊、引脚变形的问题。

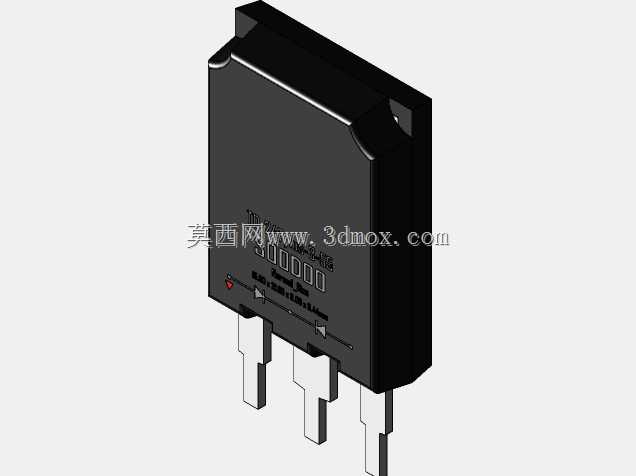

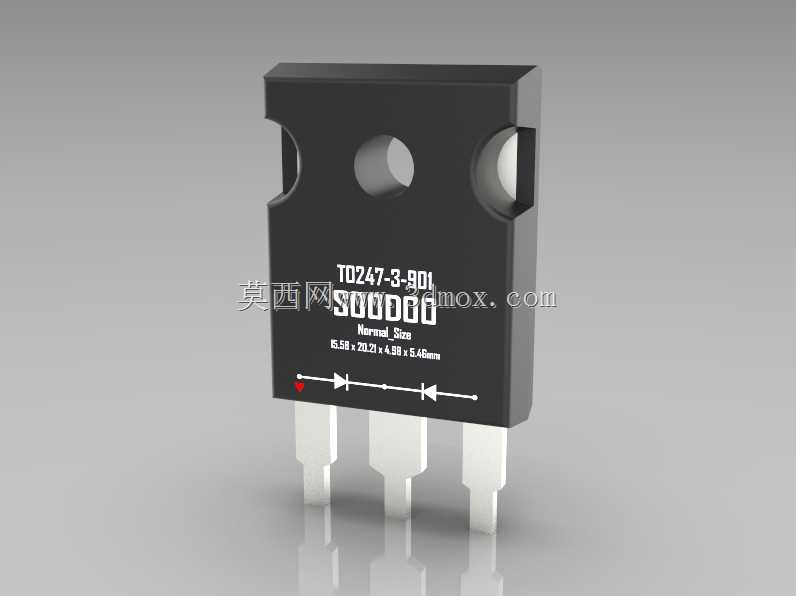

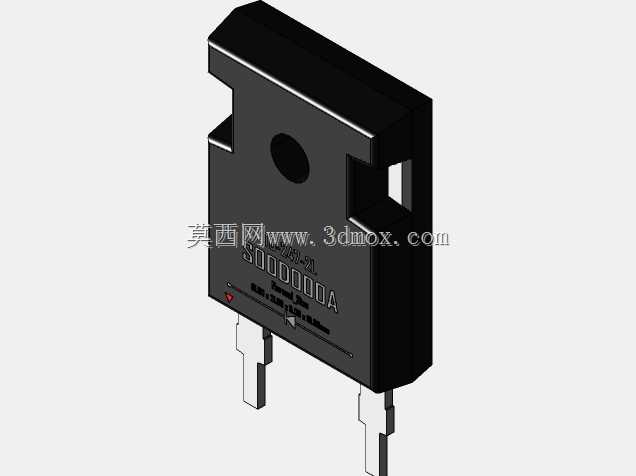

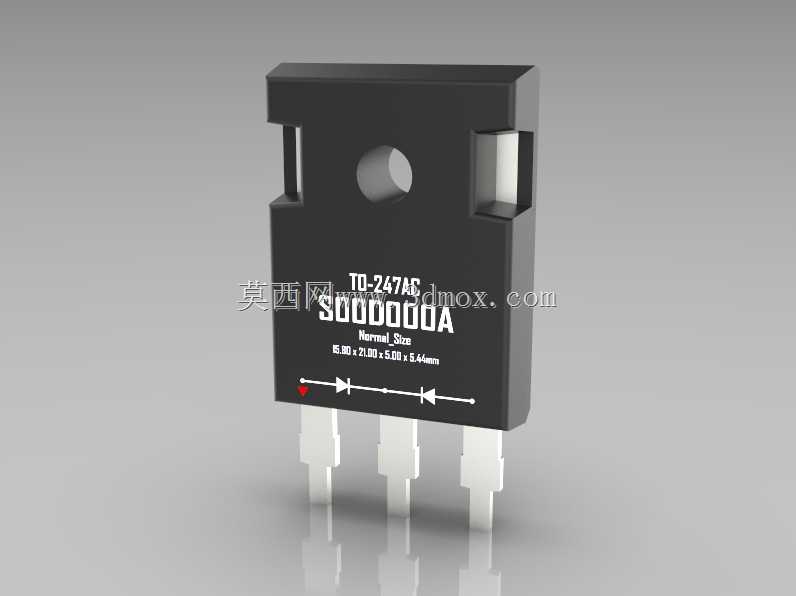

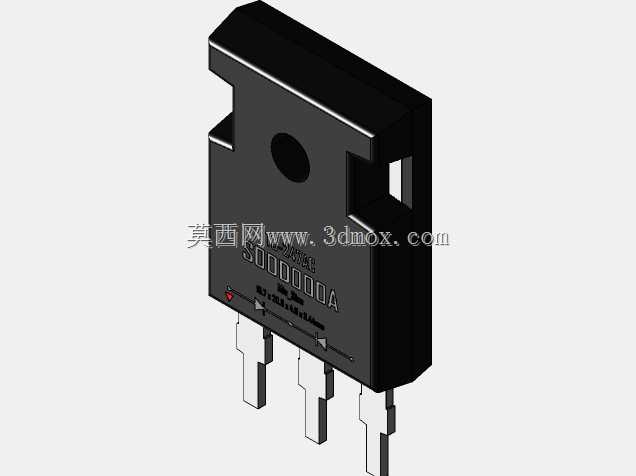

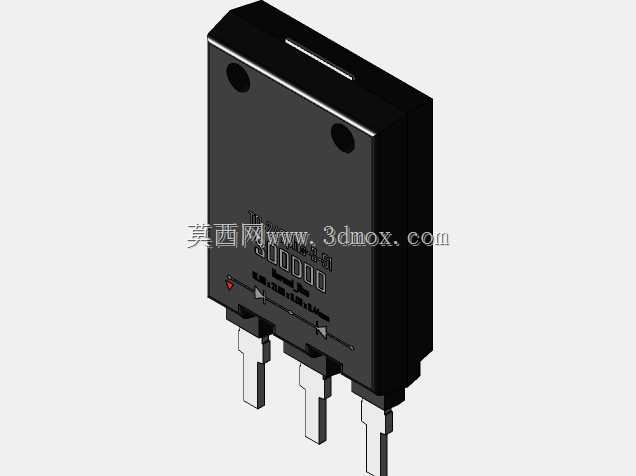

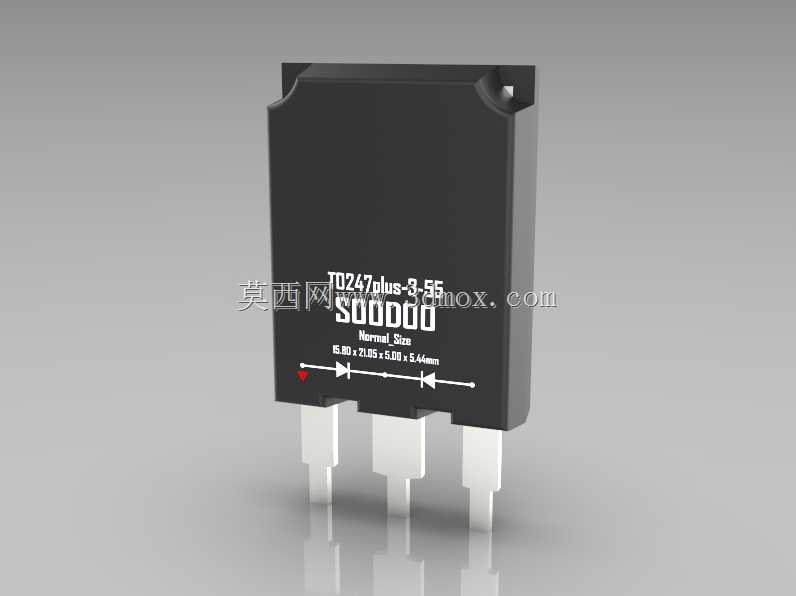

　　外壳的塑封部分采用带安装凸台的结构，凸台平面度控制在合理范围，装配时能和散热片表面充分贴合，中间搭配绝缘片、导热硅脂即可实现良好的热传导，避免器件工作时结温过高失效。不同型号的外壳做了尺寸梯度区分，分别适配不同电流等级的二极管芯片，小电流型号塑封本体更紧凑，节省PCB安装空间，大电流型号适当加大塑封内部的容腔，预留足够的焊线空间，同时加厚安装孔位周边的塑封厚度，避免锁螺丝时出现塑壳开裂的问题。设计时还考虑了器件的标识区域，塑壳正面预留平整的激光打标面，可清晰标注型号、极性、参数信息，生产环节不会出现标识模糊、极性识别错误的问题。引脚部分采用弯折成型的标准结构，根部做了应力释放设计，插件时引脚受力不会传导到内部芯片键合点，避免运输、

　　装配过程中出现内部断线失效。这类外壳结构可直接用于功率二极管的封装设计参考，也能给PCB布局工程师提供准确的器件3D占位，在画板阶段就能提前规避安装干涉、散热空间不足的问题，不用等实物打样再反复调整结构，大幅缩短电力电子设备的研发周期。
