颗粒物料调节式料斗闸门出料装置

　　在散料处理的各类生产场景中，料斗与闸门的组合是衔接储料环节与下游输送、加工工序的核心部件，这套结构的设计合理性直接影响整条产线的给料稳定性与物料管控精度。从实际工程应用来看，这类装置广泛覆盖农业粮食转运、采矿矿石筛分输送、建筑砂石与水泥配料、制造业散料投料等多个场景，不同场景下对料斗的容积、闸门的调节精度、密封性能都有差异化要求。

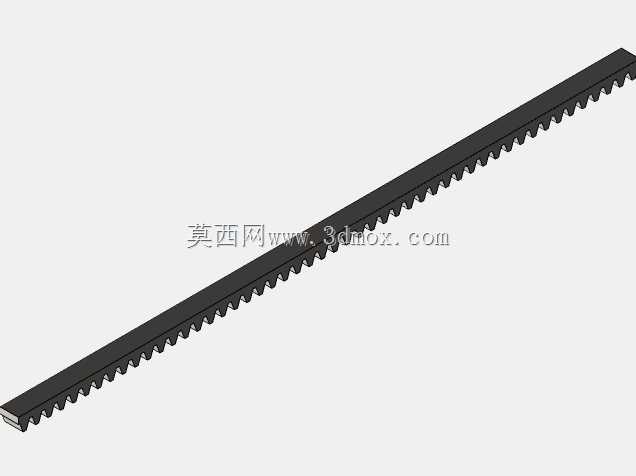

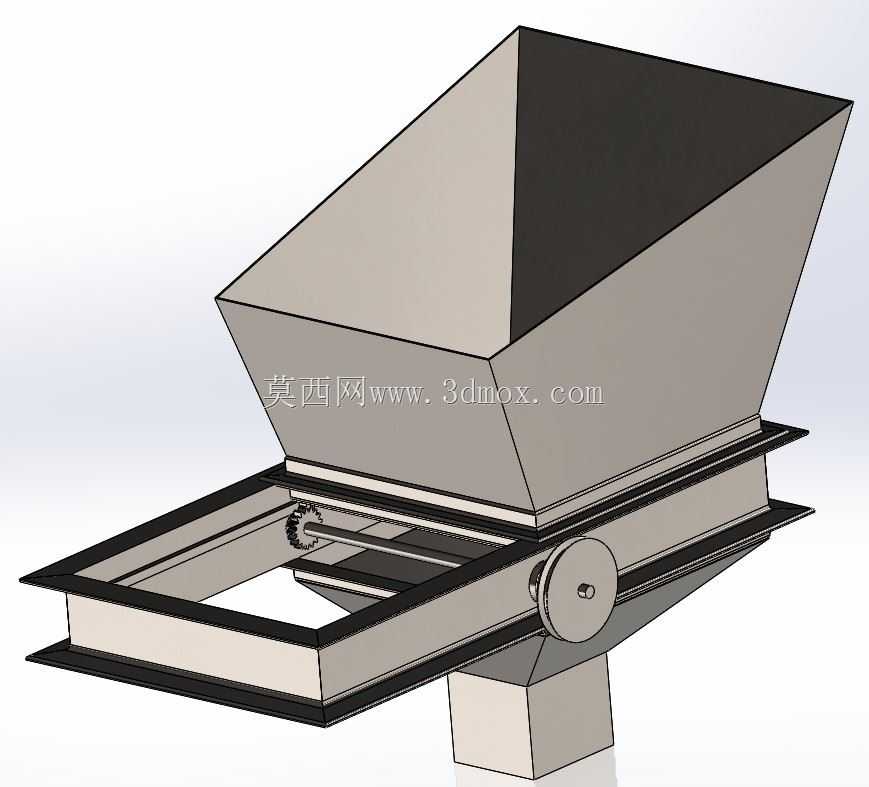

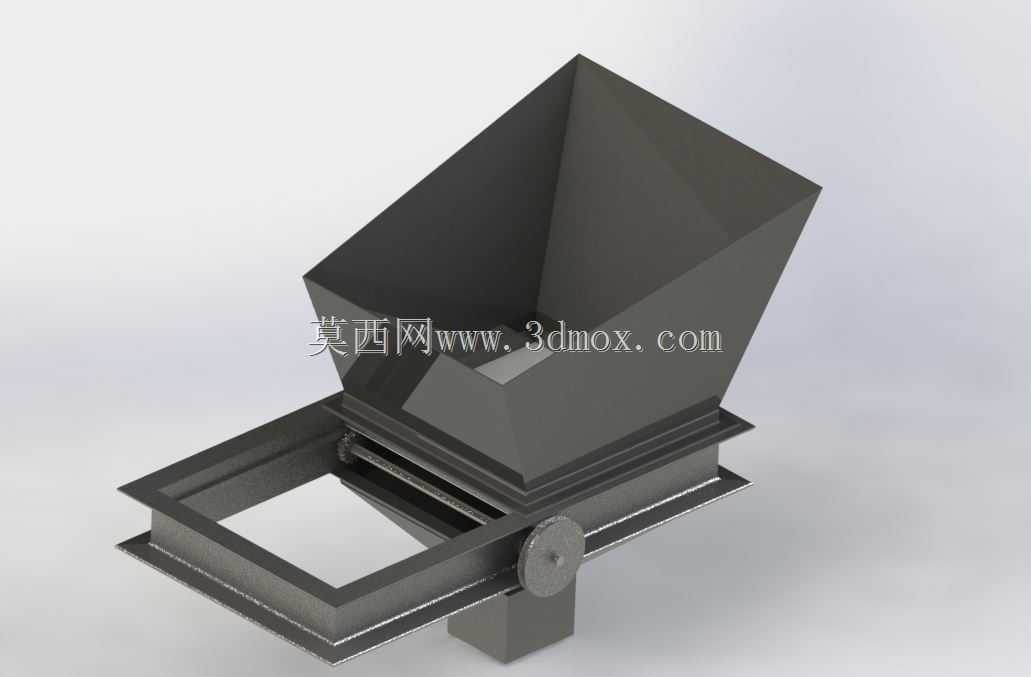

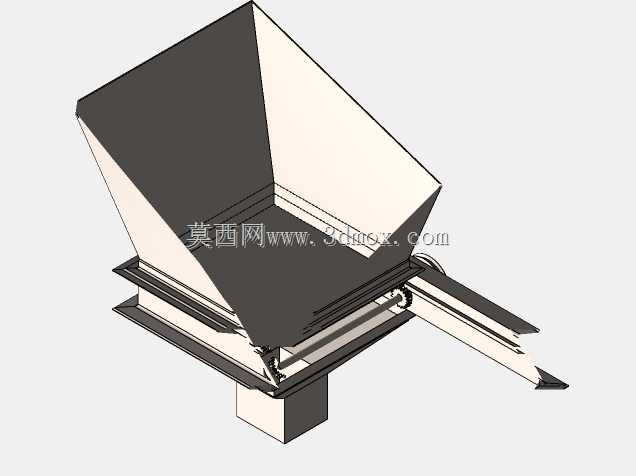

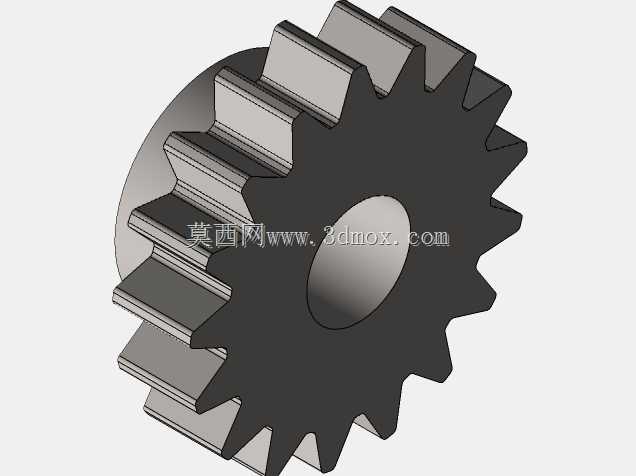

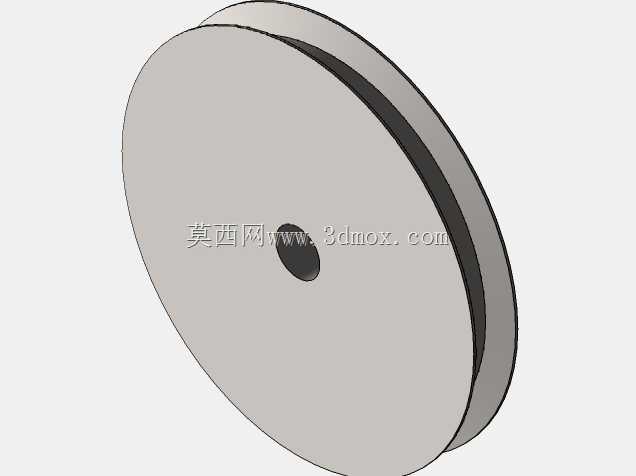

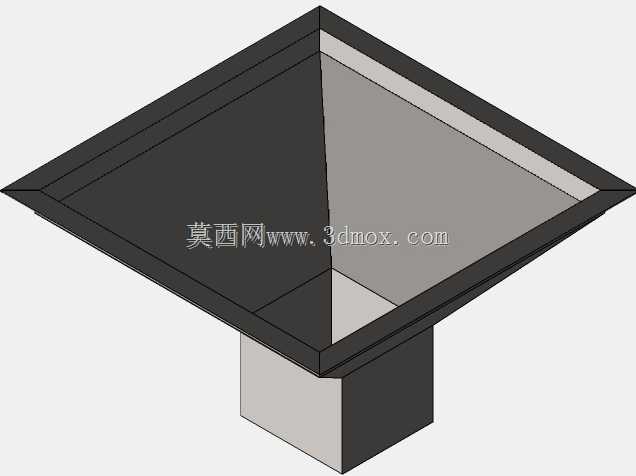

　　这套结构采用上宽下窄的倒棱台形料斗仓体，仓壁倾斜角度经过合理核算，能够避免颗粒物料在仓内起拱、挂壁，保证散料依靠自重顺利向出料口滑移，针对谷物、砂石、水泥这类流动性存在差异的物料，仓壁倾角预留了足够的适配余量，减少物料残留堵料的概率。下部的闸门机构采用齿轮齿条驱动形式，手轮与齿轮同轴安装，转动手轮即可带动齿条平移，进而带动闸板沿两侧的导向滑轨做直线往复运动，实现出料口开度的无级调节，操作人员可以根据下游工序的产能需求，灵活调整闸板的开合程度，精准控制物料的排出速率与单次出料量，相比传统的插板阀结构，齿轮齿条的传动形式具备更好的锁止性能，调整到目标开度后不会因为物料的挤压冲击出现闸板自行移位的问题。

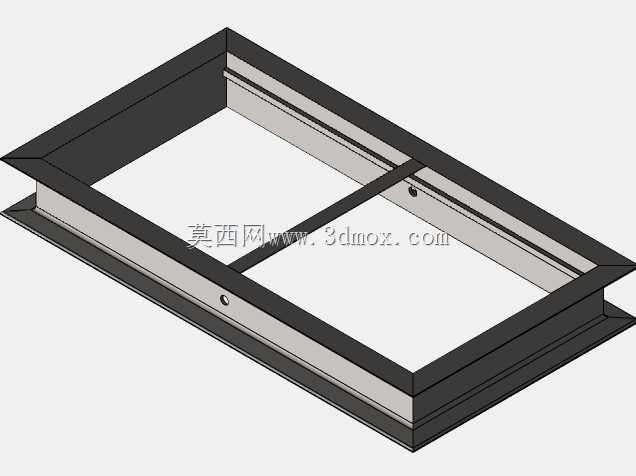

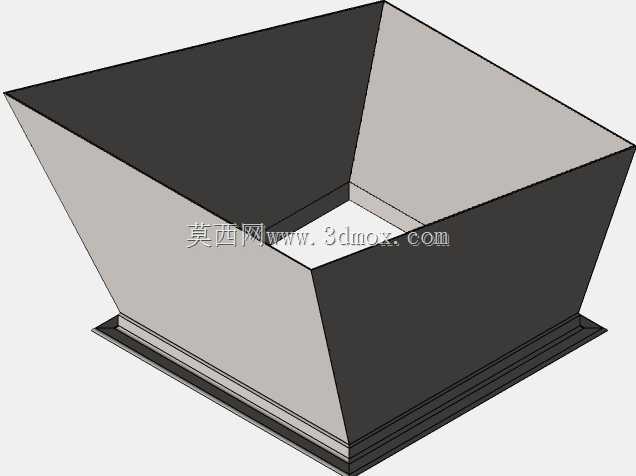

　　从安装边界来看，料斗上部设置了外翻的法兰安装边，能够通过螺栓直接与上游储料仓的出料口对接，法兰边的宽度适配常规散料储仓的安装尺寸，不需要额外做转接结构；下部出料口为矩形结构，能够直接对接皮带输送机、称量料斗等下游设备的进料端，整体结构的安装高度控制在紧凑范围内，不会过度占用产线的竖向安装空间。闸板两侧的导向结构采用内嵌式滑轨设计，既能够保证闸板平移过程中的直线度，避免卡涩，也能减少物料颗粒卡入滑轨间隙的概率，降低日常维护的清理频次。

　　设计过程中重点考量了结构的受力合理性，料斗仓壁的板材厚度能够承受满仓物料的静压力，不会出现仓壁变形的问题；闸门的传动部件全部设置在料流通道外侧，避免物料直接冲刷齿轮齿条传动副，延长传动结构的使用寿命，手轮的安装位置处于操作人员站立即可轻松操作的高度，不需要额外搭设操作平台，适配多数生产现场的操作习惯。
