手动杠杆式快速夹紧机械夹具结构

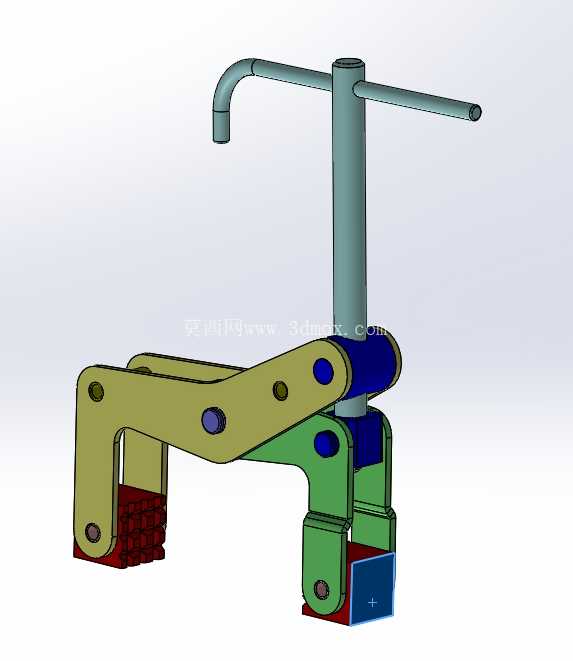

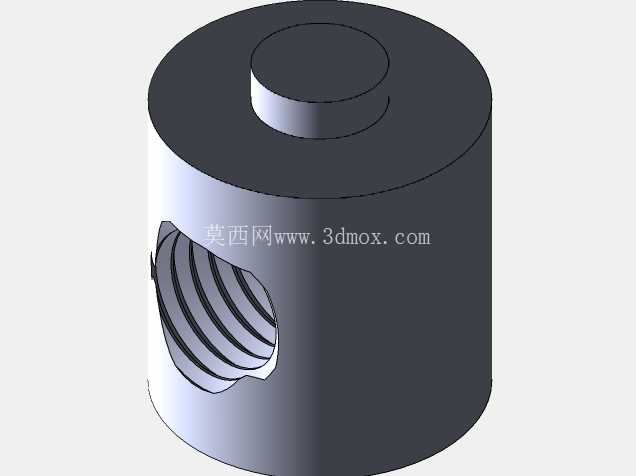

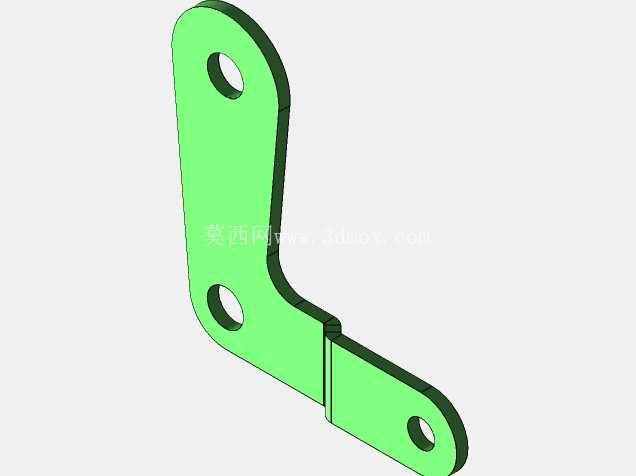

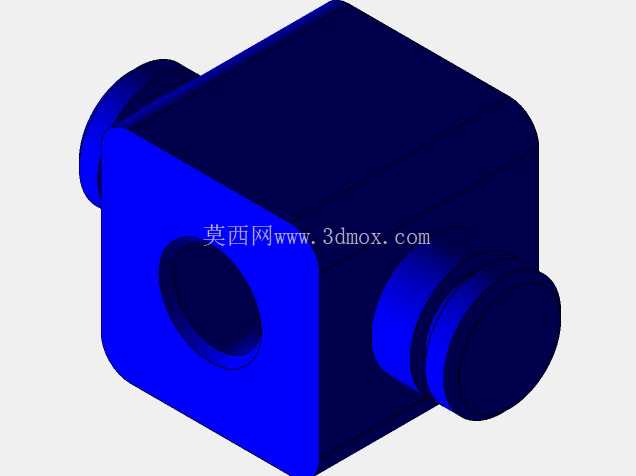

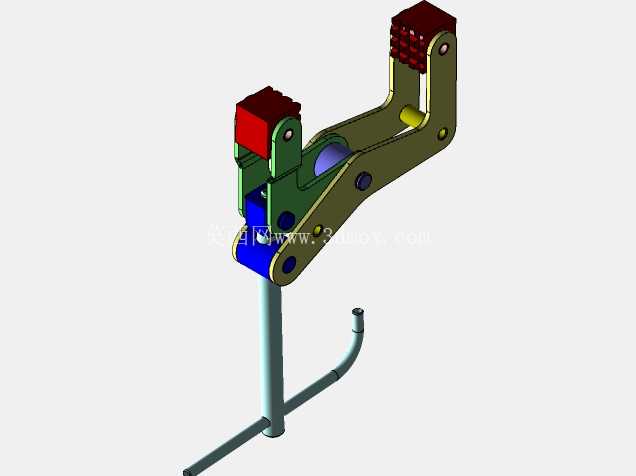

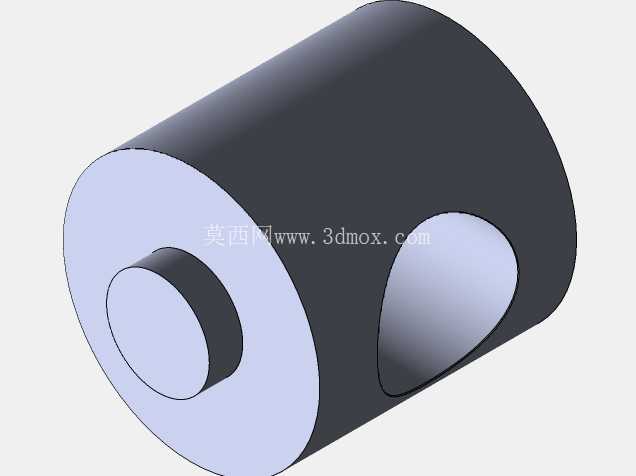

　　这款手动杠杆式夹紧夹具，是面向小批量机加工、焊接工位、木工装配场景设计的快速夹持工装，核心解决传统螺栓压紧夹具操作繁琐、装夹效率低的痛点，在单件小批量生产、临时工位定位、维修现场工件固定场景下有极高的适配性。从结构设计逻辑来看，整套机构采用双组连杆复合增力结构，摒弃了传统虎钳依赖丝杠传动的长行程慢操作模式，通过操作端的横向手柄带动垂直立柱上的凸轮压块转动，驱动两组对称布置的连杆臂同步收拢，最终带动下端的夹爪完成对工件的夹紧动作，整个夹紧行程仅需扳动手柄转动90度即可完成，相比传统丝杠夹具装夹效率提升60%以上，非常适合需要频繁拆装工件的工位使用。

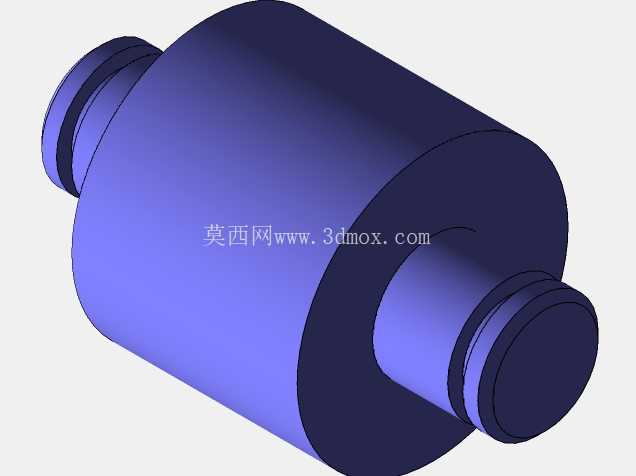

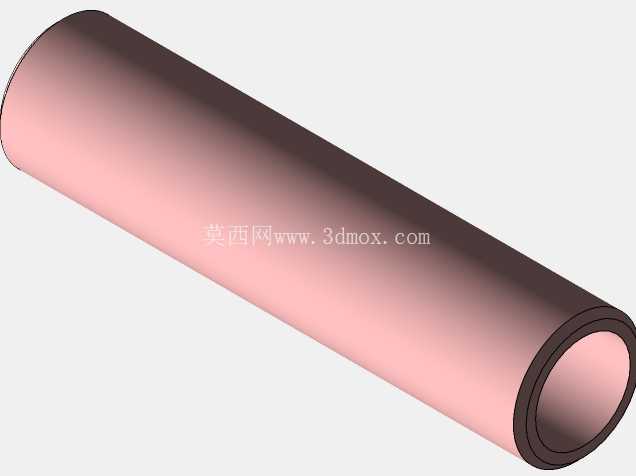

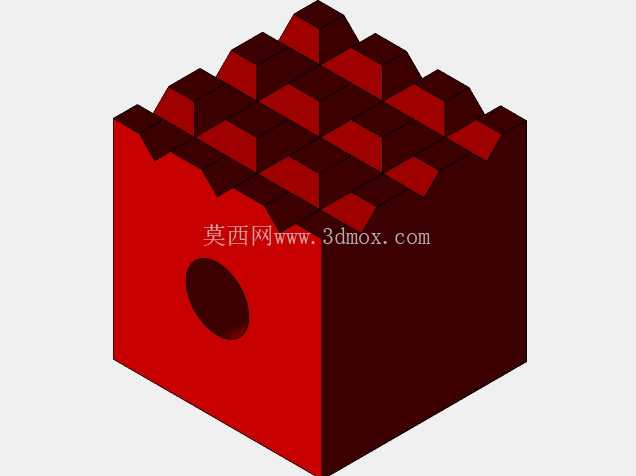

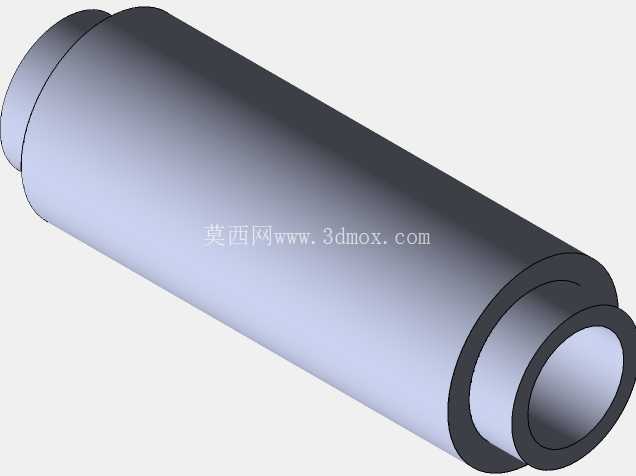

　　夹爪的接触端面做了齿形防滑处理，接触块采用可更换的耐磨材质设计，当夹持面出现磨损后无需更换整套夹具体，仅需拆卸固定螺栓更换接触块即可恢复夹持摩擦力，同时齿形结构可以在夹持表面粗糙度较低的金属工件、木质工件时避免打滑，夹持力通过连杆的死点位置实现自锁，即便操作手柄受到外力误碰也不会出现松脱，只有反向扳动手柄越过连杆死点后才会松开夹爪，自锁可靠性完全满足焊接、铣削轻加工场景的夹持要求。从安装边界来看，整套夹具的垂直立柱为主要承载基体，底部设置有定位安装面，可通过螺栓直接固定在工作台面、焊接工装平台或者专用夹具基板上，安装孔位采用通用间距设计，适配市面上多数标准工装平台的T型槽间距，不需要额外加工过渡连接板即可完成安装。夹爪的开合行程设计为0-45mm，可夹持该厚度范围内的板类、方块类工件，当需要夹持异形工件时，可更换对应型面的夹爪接触块，不需要改动主体连杆结构即可拓展夹持范围。在结构受力设计上，连杆的铰接点均采用销轴加衬套的结构，衬套采用自润滑耐磨材质，长期频繁使用也不会出现铰接点旷量，避免夹持精度下降；垂直立柱与底座的连接采用过盈配合加锁紧销的结构，承受夹紧反力时不会出现立柱倾斜，保证两侧夹爪的对中精度，夹持工件时不会出现工件偏移、翘起的问题。

　　操作手柄的长度经过力臂优化，操作人员仅需施加100N左右的扳动力，即可在夹爪位置产生超过1500N的夹紧力，完全满足轻载铣削、焊接定位、木工胶合固定的夹持力需求，不需要借助额外加力杆即可完成夹紧操作，降低操作人员的劳动强度。在实际生产场景中，这类夹具常被布置在焊接工装台的边缘位置，用于固定小型焊接件的定位边，也可安装在小型台钻的工作台面上，用于替代传统手拧压板固定待钻孔工件，相比传统压板需要逐个拧紧螺栓的操作，这类快速夹具可以实现秒级装夹，大幅缩短单件加工的辅助时间；在木工装配场景中，这类夹具也可用于板材拼接时的临时压紧，自锁特性可以保证胶合固化过程中板材不会出现移位，不需要操作人员持续施加压力。

　　整套结构没有复杂的液压、气动元件，完全依靠机械结构实现增力与自锁，不存在气动夹具的漏气失压风险，也不需要液压夹具配套的动力源，在没有气源、电源的野外维修现场、临时作业点位也可以正常使用，维护成本极低，仅需定期在铰接销轴位置加注少量润滑脂即可保证长期顺畅运作。夹具体的主体构件均采用板材切割成型，加工工艺性好，不需要复杂的铸造、锻造工序，生产制造成本低，企业的工装自制部门即可完成整套夹具的加工与装配，适合制造企业根据自身工位需求做小幅尺寸调整后快速投产使用。
