电厂蒸汽管路分流导向调节门结构

　　在火力发电厂蒸汽输送管网、工业蒸汽供配系统以及中小型汽轮机组的进排汽支路中，蒸汽流向切换与压力调节是保障系统稳定运行的核心环节，这款蒸汽门机构正是针对这类工况开发的管路导流调节部件，区别于常规截断类阀门，它的核心作用不是完全切断汽路，而是在两个并联的蒸汽出口之间完成流量分配与流向切换，可根据后端用汽设备的负荷变化，动态调整两个出口的蒸汽通流比例，稳定管网内的蒸汽压力与温度参数，避免支路压差过大引发的水击、管路振动等问题。

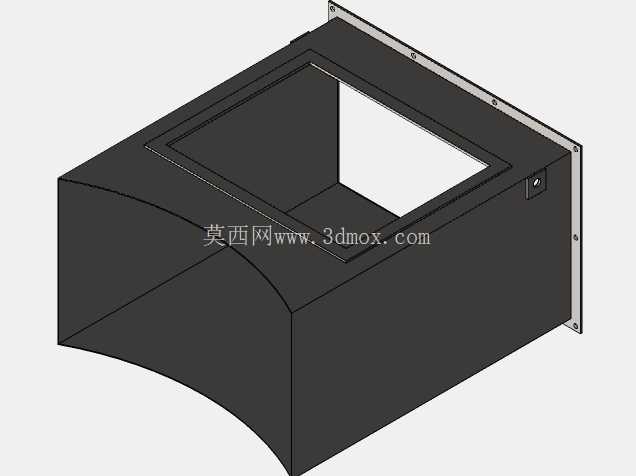

　　从结构设计来看，主体采用箱式方腔结构，而非传统圆管阀体，主要是为了适配矩形截面的蒸汽风道、余热回收管路的安装需求，腔体进出口均采用外翻法兰边设计，法兰边上预留了等距分布的螺栓安装孔，可直接与同截面的管路法兰通过螺栓紧固连接，安装时不需要额外做变径转接，能减少管路的局部阻力损失；腔体顶部开设的矩形观察口，主要用于日常运维时检查阀板的密封面磨损情况、腔体内积垢状态，观察口配套有密封压盖，安装时通过密封条压紧，可避免高压蒸汽从观察口位置泄漏。

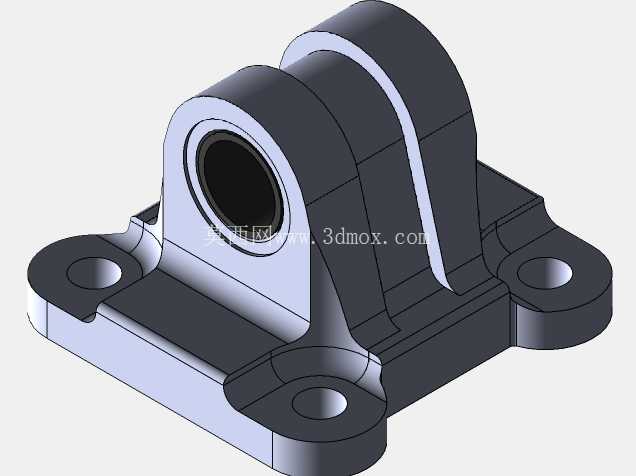

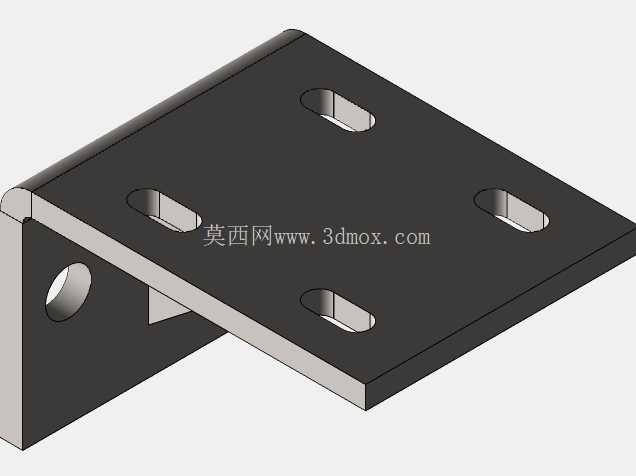

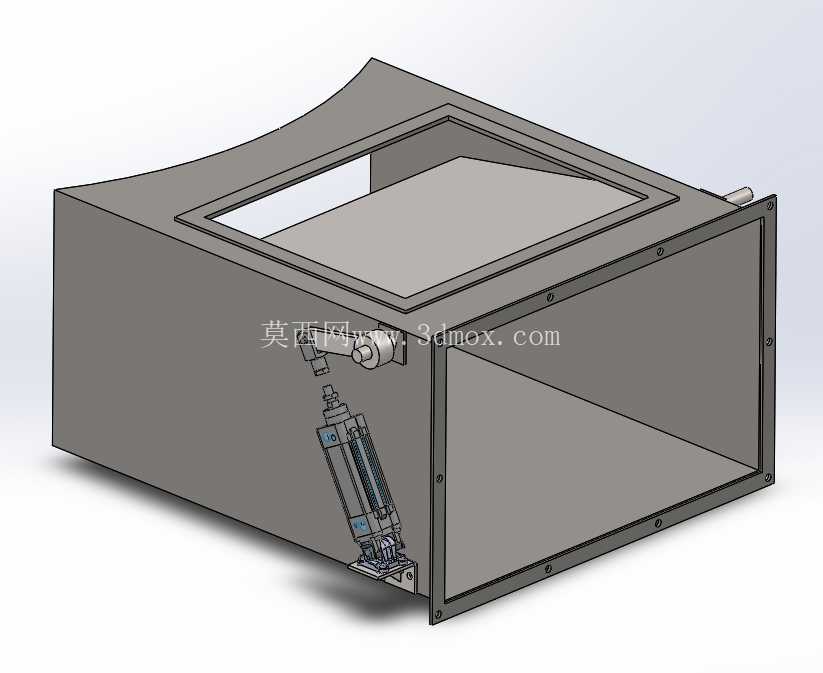

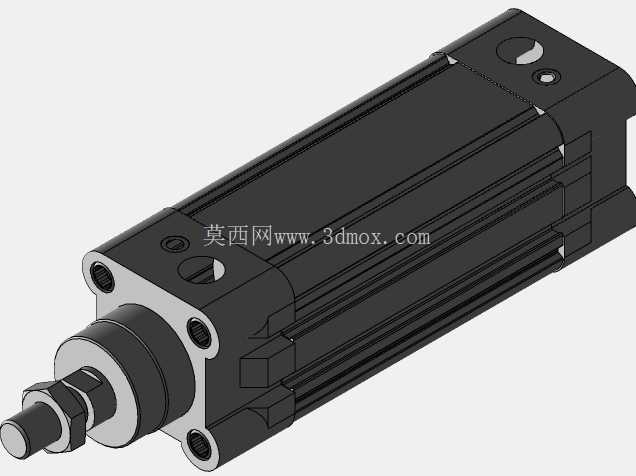

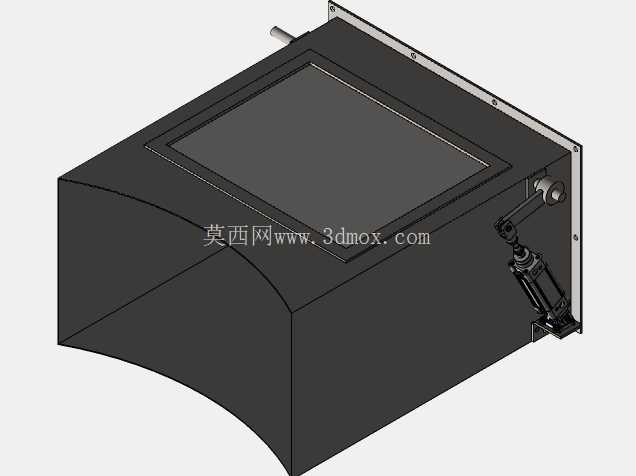

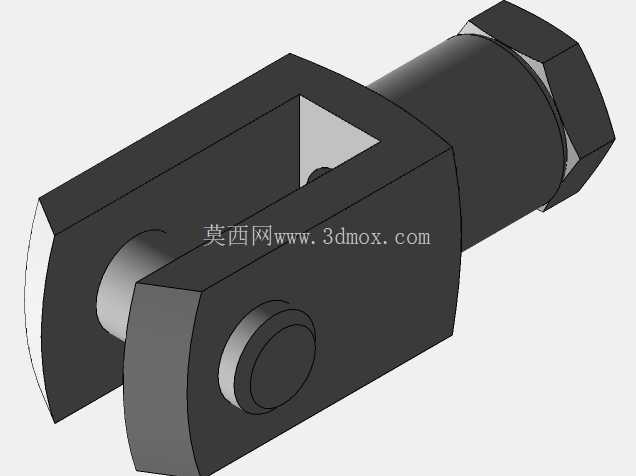

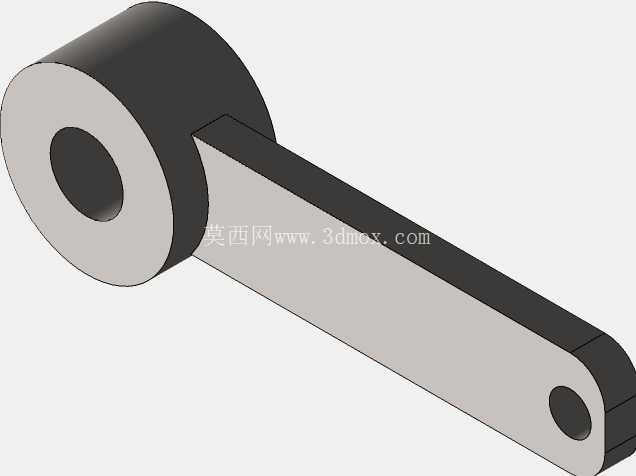

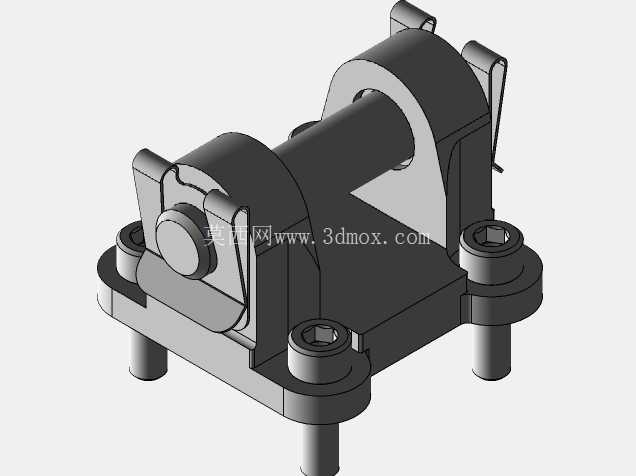

　　阀板驱动部分采用外置式直线执行器安装方案，执行器通过铰接支架固定在阀体侧下方，执行器的推杆端与阀板的摆臂通过销轴铰接，这种外置布局的优势在于执行器不会直接接触腔体内的高温蒸汽，能大幅降低高温对执行器密封件、电子元件的老化影响，延长驱动部件的使用寿命；执行器可根据实际控制需求选配气动、电动两种形式，若应用在无自动控制需求的小型供汽系统，也可更换为手动操作手柄，通过人工扳动实现阀板的开度调节。

　　阀板的转轴采用两端带衬套的支撑结构，衬套选用自润滑石墨铜套，可在高温环境下长期工作无需频繁加注润滑脂，避免润滑脂高温碳化后卡涩转轴；阀板的密封面采用金属硬密封结构，密封面堆焊硬质合金层，可耐受高速蒸汽流夹带的微小杂质冲刷，减少长期使用后的密封面磨损泄漏问题；阀板的摆动角度设计为0-90度，当阀板摆至0度位时，蒸汽完全从主出口流出，摆至90度位时，蒸汽完全切换至备用出口，中间任意角度停留时，可按比例分配两个出口的蒸汽流量，调节线性度较好，不会出现开度小范围变化时流量骤变的情况。

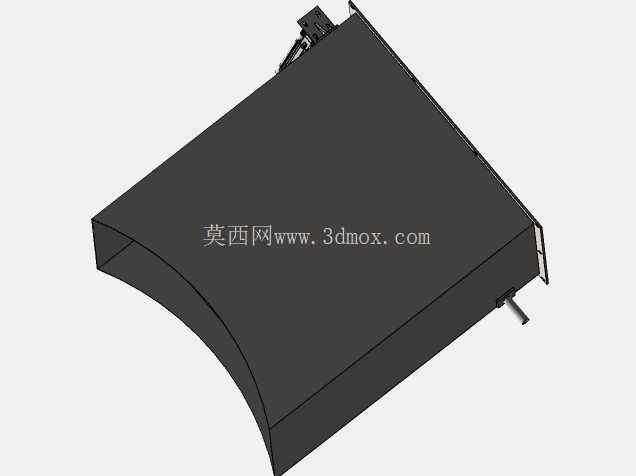

　　在安装边界上，这款机构的整体外轮廓方正，除侧下方突出的执行器安装位外，其余部分无外凸结构，管路排布时仅需要在阀体侧下方预留出执行器的安装与检修空间即可，不需要额外预留过大的操作间隙；进出口法兰的螺栓孔采用通用的等距排布规格，可与同截面的标准金属风管、蒸汽管路法兰直接匹配，安装时需要注意阀体的流向标识，确保蒸汽进入方向与阀板的开启受力方向匹配，避免长期受蒸汽反向推力导致执行器负载过大。

　　实际应用中，这类机构常被用在汽轮机的旁路排汽系统、余热锅炉的分汽缸支路、工业蒸汽烘干线的风道切换环节，相比传统的三通调节阀，它的通流阻力更小，在大流量蒸汽输送场景下的压损更低，而且结构简单可靠，出现故障时可直接在管路上拆解更换易损件，不需要整体切割拆除阀体，能大幅缩短运维停机时间；建模过程中对所有铰接位置的配合间隙、法兰连接的密封余量、执行器的行程匹配都做了1:1的还原，可直接用于管路排布的干涉检查、安装施工的模拟推演，也可作为同类蒸汽调节阀门设计的参考原型，调整通流截面尺寸、密封结构形式后即可适配不同压力等级、不同通流能力的蒸汽管路需求。
