MS563-2三相异步电动机三维结构模型

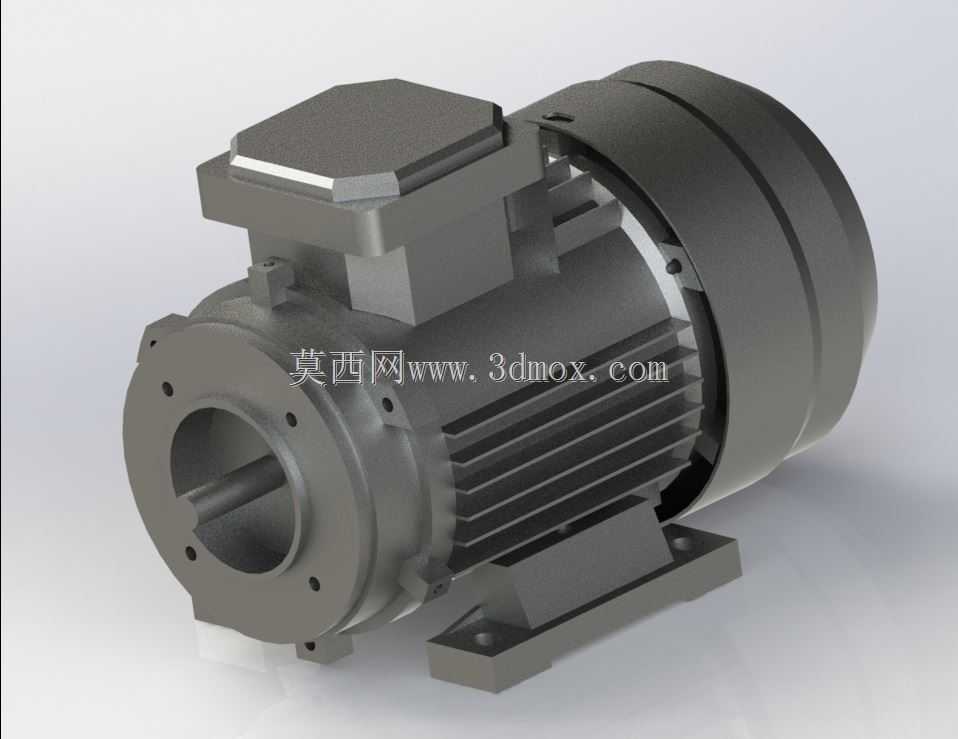

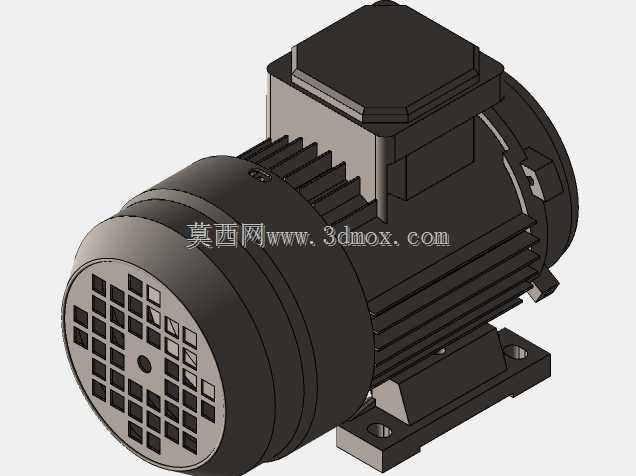

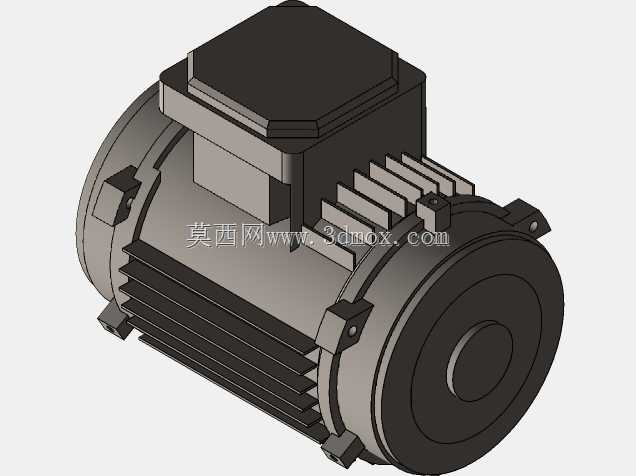

　　这款三相异步电机的三维建模，完全围绕实际工业场景的装配需求搭建，在机床辅机传动、小型输送线驱动、轻工设备动力输出这类常见工况中，这类小功率高速电机的应用占比极高，建模时优先还原了实际选型与装配中需要核对的所有结构细节，没有做多余的外观美化处理，所有结构特征都对应实物的加工与装配逻辑。从功能特性来看，该电机额定转速达2700转每分，功率1.8kW，属于2极高速小功率电机范畴，适合对转速要求较高、负载扭矩适中的传动场景，建模时完整还原了定子外壳的散热筋结构——这类散热筋的排布方向、筋高与间距都和实物一致，并非随意拉伸的装饰特征，实际运行中外壳的散热效率直接和这些结构的通风路径相关，建模时保留了散热筋根部的铸造圆角，

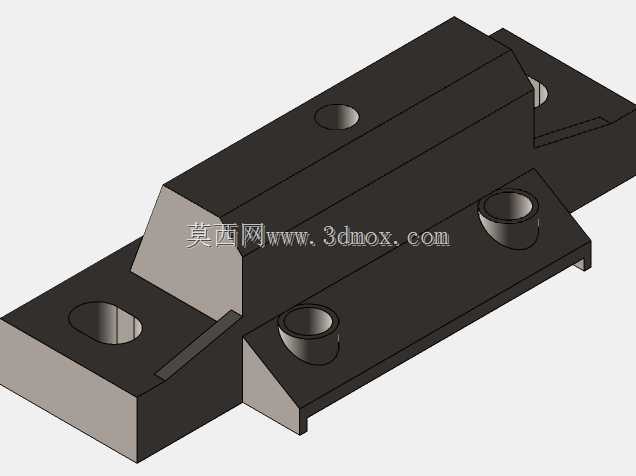

　　还原了铸件外壳的真实工艺特征。安装结构部分，模型完整呈现了底脚安装的四个安装孔位、孔距公差对应的安装边界，以及前端法兰的止口尺寸、安装孔分布，不管是做设备整体装配的干涉检查，还是做安装支座的配套设计，都可以直接提取模型的尺寸参考，不需要再额外核对实物样本的安装参数。接线盒部分的建模也还原了实物的结构，盒体与主机壳的连接位置、接线盒的倾斜角度都和实物一致，实际布线时接线盒的出线方向、操作空间都可以通过模型提前模拟，避免设备装配完成后出现接线操作空间不足的问题。输出轴部分还原了轴伸的直径、键槽尺寸与轴端挡圈的安装位置，和配套联轴器、带轮的配合面都做了准确的公差对应结构，做传动链装配时可以直接匹配标准传动件的模型，不需要二次修改轴头结构。

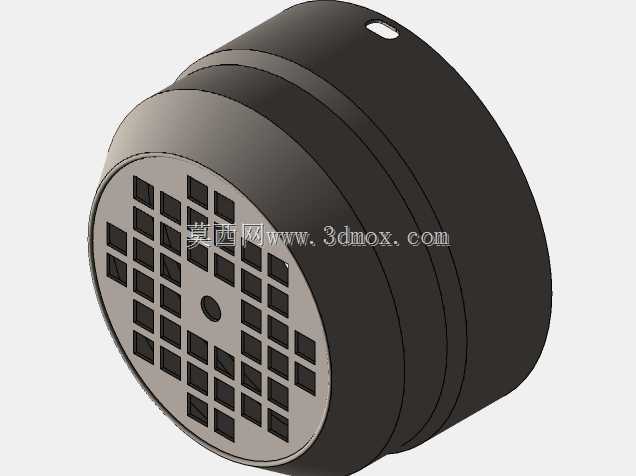

　　建模过程中遵循了从内到外的结构逻辑，先搭建定子、转子的内部核心尺寸边界，再向外构建外壳、端盖、接线盒、底脚等外部结构，所有配合面的止口、连接孔位都和实物的装配关系完全对应，没有出现结构错位、配合间隙不合理的问题。端盖部分的螺栓连接孔位、轴承室的结构也做了完整还原，甚至后端风罩、风叶的结构也没有省略，做设备整体的外观评审、运动仿真时，风叶的转动空间、风罩和周边部件的安全距离都可以通过模型完成校验。对于做机床改造、小型自动化设备设计的工程师来说，这类准确的电机模型可以大幅减少前期选型核对的工作量，不用反复对照二维样本确认安装尺寸，直接将模型导入装配体就能完成布局设计，提前排查安装干涉、动力匹配空间不足等常见设计问题，避免后期加工装配时出现尺寸不匹配的返工情况。
