桌面级激光雕刻设备改良结构设计

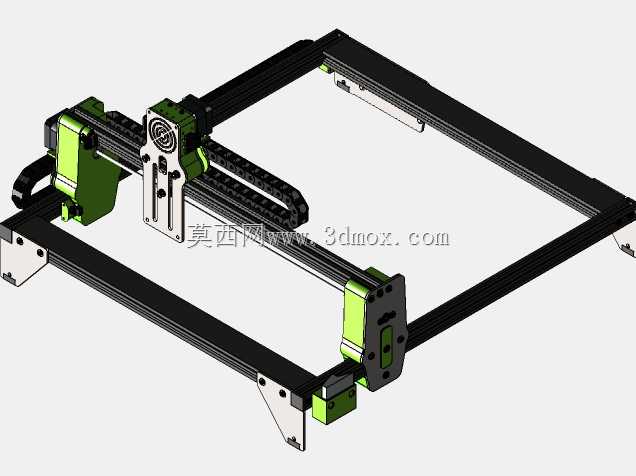

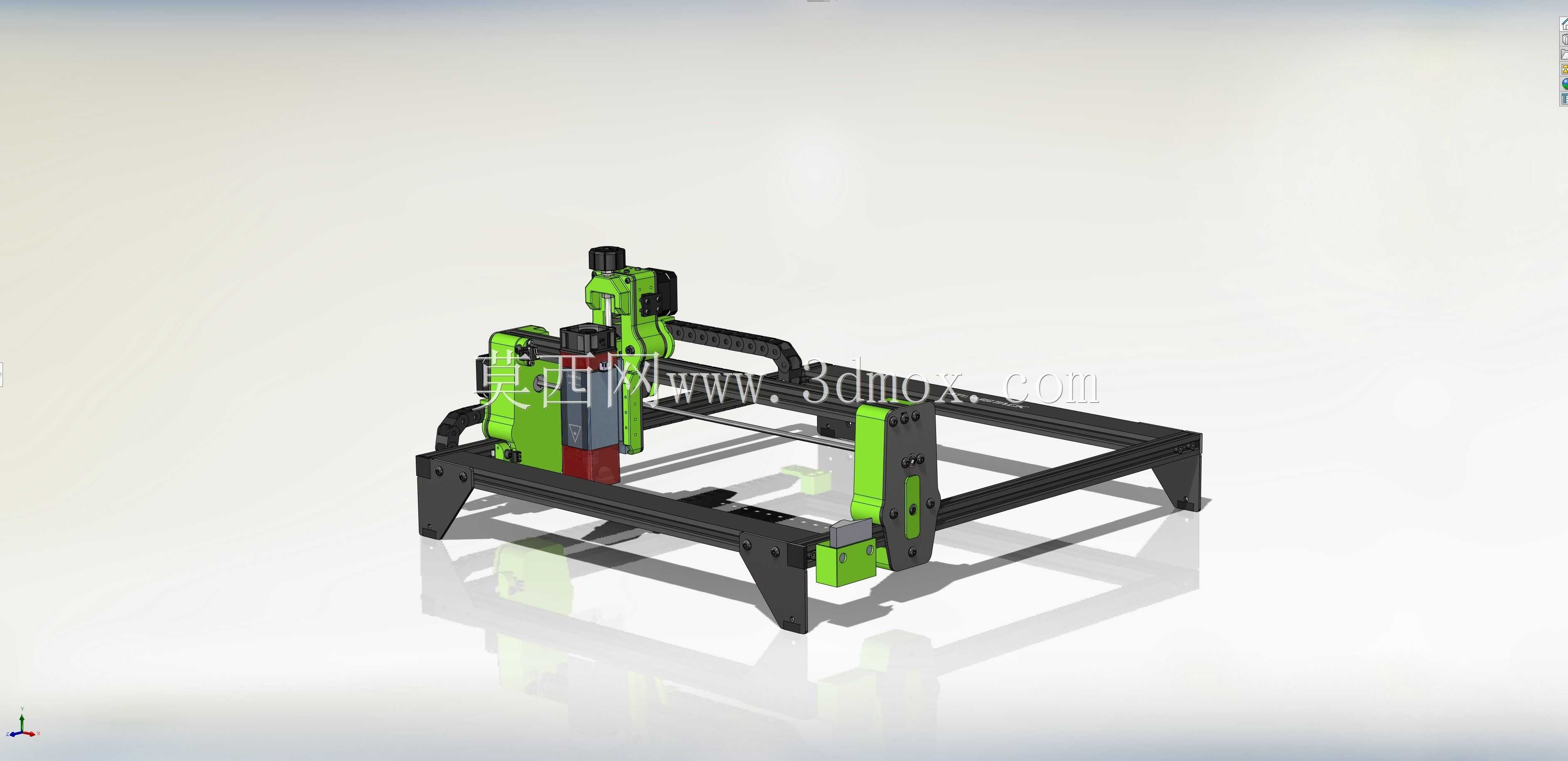

　　该改良款激光雕刻设备采用开放式铝型材框架搭建，整体安装边界适配常规桌面作业场景，机架支脚做了下沉式角度处理，放置时无需额外固定即可保证整机运行稳定性，框架型材槽位预留了充足的扩展空间，可根据加工需求加装辅助定位、排烟除尘等配套辅件。设备的激光发射模组采用滑块式安装结构，与X向传动导轨直接连接，传动路径短，运行过程中抖动量控制在微米级，可保证雕刻线条的连续性与边缘清晰度，Y向传动采用双侧同步带传动结构，两侧带轮张紧度可通过机架端部的调节螺栓独立调整，避免长期运行后出现传动不同步导致的雕刻图形错位问题。Z向调节结构集成在激光模组安装座上，可根据待加工工件的厚度快速调整激光焦距，调节行程覆盖0-50mm厚度的常见加工材料，包括木板、

　　亚克力、皮革、薄塑料片等非金属材质，也可对部分阳极氧化金属表面进行打标作业。从设计思路上看，该结构优先考虑了桌面设备的拆装便捷性，所有型材连接位置均采用标准T型螺栓与角件固定，无特殊定制的异形焊接结构，用户可根据自身加工需求对机架幅面进行二次扩展，无需重新开模制作专属结构件。设备的走线全部沿型材内侧槽位布置，通过线卡固定，避免运动过程中线缆与传动部件发生干涉，同时也减少了外露线缆积灰、被加工碎屑烫损的风险。在实际应用场景中，这类设备多用于小型文创产品定制、手办模型零件加工、电子元件外壳标识打标、小型工艺礼品制作等场景，相比封闭式工业激光雕刻设备，其占用空间小，组装维护门槛低，适合个人工作室、创客空间、小型加工门店使用。

　　设备的激光模组安装位预留了通用安装孔位，可兼容不同功率的激光头替换，用户可根据自身加工材料的厚度与材质类型，更换对应功率的激光模组，无需改动整体机架与传动结构。机架底部的支脚采用硬质耐磨塑料材质，与桌面接触面积大，既可以避免刮伤作业台面，也能在设备高速往复运动时提供足够的摩擦力，防止整机出现位移。X、Y轴的导轨均采用内嵌式安装，固定螺栓隐藏在型材槽内，加工产生的碎屑不会直接堆积在导轨安装缝隙中，日常维护仅需定期擦拭导轨表面并涂抹少量润滑脂即可，无需频繁拆解清理导轨内部。
