桌面型铝型材框架激光雕刻作业装置

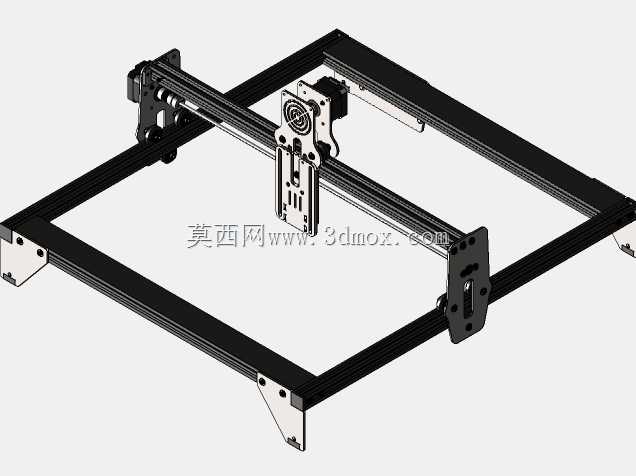

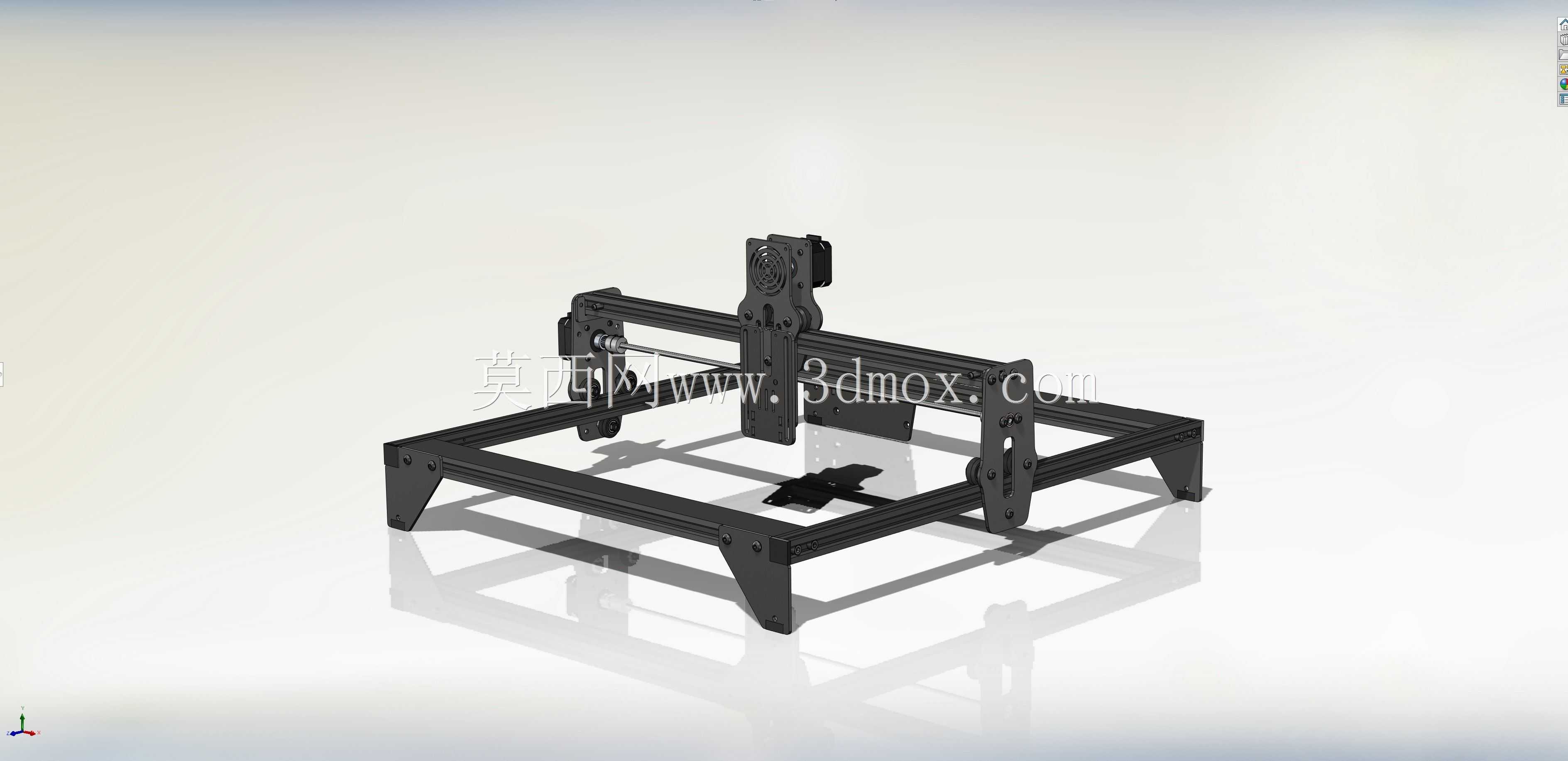

　　这套桌面级加工装置的框架全部采用标准工业铝型材搭建，型材槽口统一选用通用20系列规格，所有连接位置均采用配套角件与T型螺栓锁紧，无需额外焊接工序，装配全程仅需内六角扳手即可完成，后期调整跨距、拓展功能模块时无需破坏原有结构，可直接松卸螺栓调整横梁位置。整机的安装边界控制在400mm×400mm×200mm区间内，可直接放置在常规工作台面上使用，底部四个支撑脚做了加高处理，既预留了底部走线空间，也能避免加工时台面振动传导到机身，影响加工精度。

　　从实际应用场景来看，这类小型装置主要面向小批量打样、个人DIY加工、教学实训场景使用，可在薄木板、亚克力、皮革、纸质材料表面完成图案刻蚀、轮廓切割作业，加工幅面覆盖A4尺寸区间，能够满足绝大多数小型工件的加工需求，相比大型工业雕刻设备，它的占地空间不足0.2平方米，空载运行噪音控制在55分贝以内，不需要专门的车间场地，普通办公室、实验室环境即可部署使用。

　　运动结构上，X轴与Y轴均采用光轴导轨配合同步带传动的方案，导轨直径选用8mm标准光轴，配套直线轴承做滑动支撑，传动同步带选用2GT规格，传动间隙控制在0.1mm以内，既保证了运动过程的顺滑度，也能控制往复运动的定位精度，Z轴方向采用单独的滑块模组搭载激光头，可通过手动调节旋钮调整激光头与加工面的距离，适配不同厚度的加工材料，调整行程覆盖0-50mm区间，可满足10mm以内厚度板材的加工对焦需求。

　　设计过程中优先考虑了模块化的装配逻辑，所有走线均沿铝型材槽口内布置，通过专用线槽盖固定，避免运动过程中拖链剐蹭传动部件，激光驱动板与主控板均布置在机身后侧的型材安装位上，预留了标准的USB与电源接口位置，后期更换不同功率的激光模块时，仅需调整安装座的固定孔位即可，不需要重新设计整体机架结构。横梁部分的型材做了加厚处理，避免Y轴高速往复运动时出现横梁颤动，两侧的安装座采用一体式折弯结构，与光轴的配合位置做了同轴度公差控制，保证两根Y轴导轨的平行度误差不超过0.05mm，防止运动过程中出现卡滞、爬行问题。

　　实际使用过程中，该装置的运动速度可在0-3000mm/min区间内调节，针对不同材质可匹配对应的加工速度与激光功率参数，加工木质材料时可采用低速高功率参数实现深雕效果，加工纸质、皮革材料时可采用高速低功率参数实现表面浅刻，不会出现材料烧穿、边缘焦黑过重的问题。机架的四个支撑脚底部预留了防滑橡胶垫的安装槽，装配橡胶垫后可进一步抵消运动产生的振动，即使放置在玻璃台面、木质桌面上也不会出现滑移问题。

　　从结构拓展性来看，铝型材框架的所有槽位均预留了T型螺母安装空间，后期可根据需求加装工件压块、吸尘罩、定位靠尺等附属配件，不需要在型材上额外打孔，靠尺可直接通过T型螺栓固定在Y轴前端的型材上，实现工件的快速定位，减少每次上料的找正时间；吸尘罩可直接安装在激光头的安装座上，随激光头同步运动，及时抽走加工产生的烟雾，避免烟雾附着在激光镜片上影响出光效率。所有传动部件的安装位置均预留了调节余量，同步带使用一段时间出现松弛后，可通过端部的张紧螺栓调整张紧度，不需要拆卸整体结构即可完成维护，直线轴承位置预留了注油孔，定期加注润滑脂即可保证长期运行的顺滑度，降低运动磨损。
