十八舵机仿生六足蜘蛛机器人结构设计

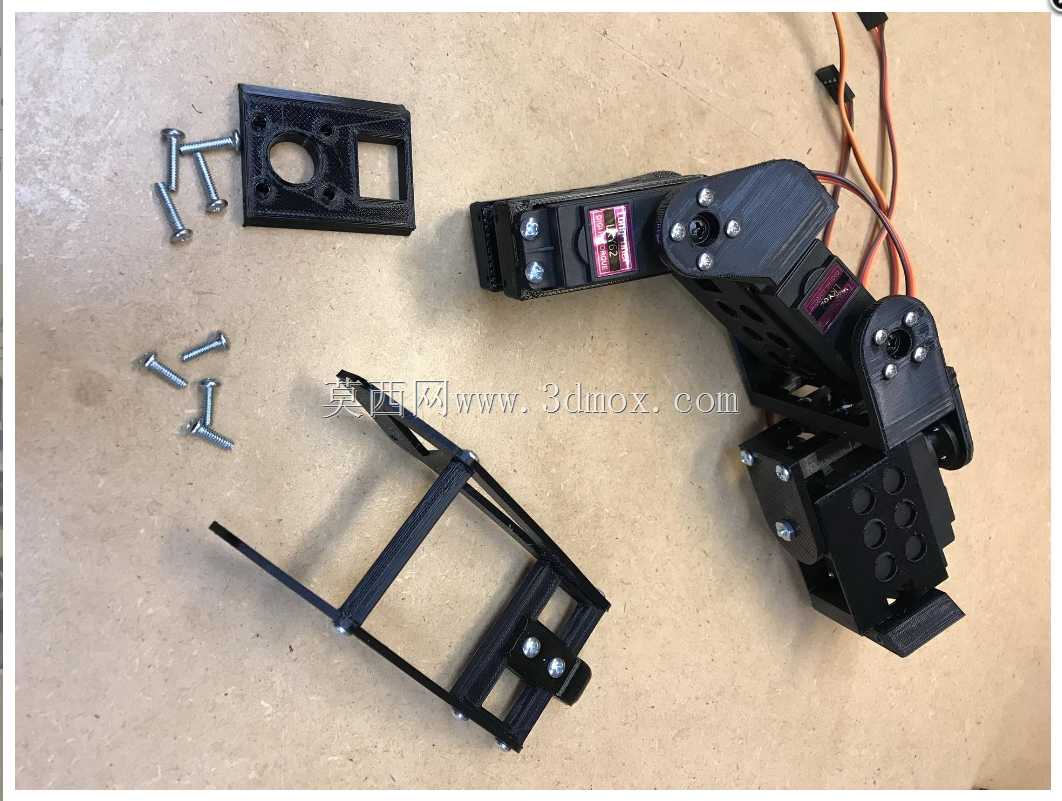

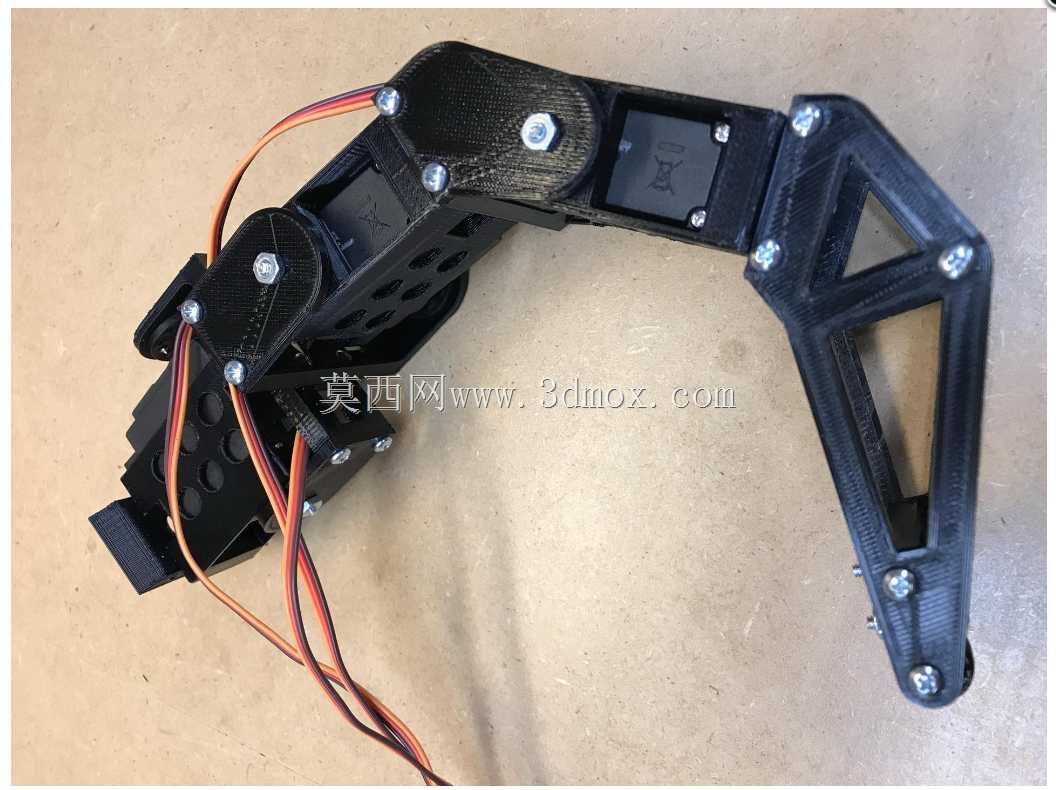

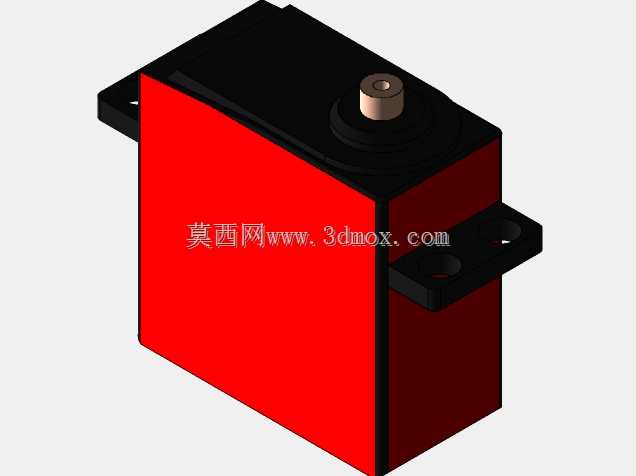

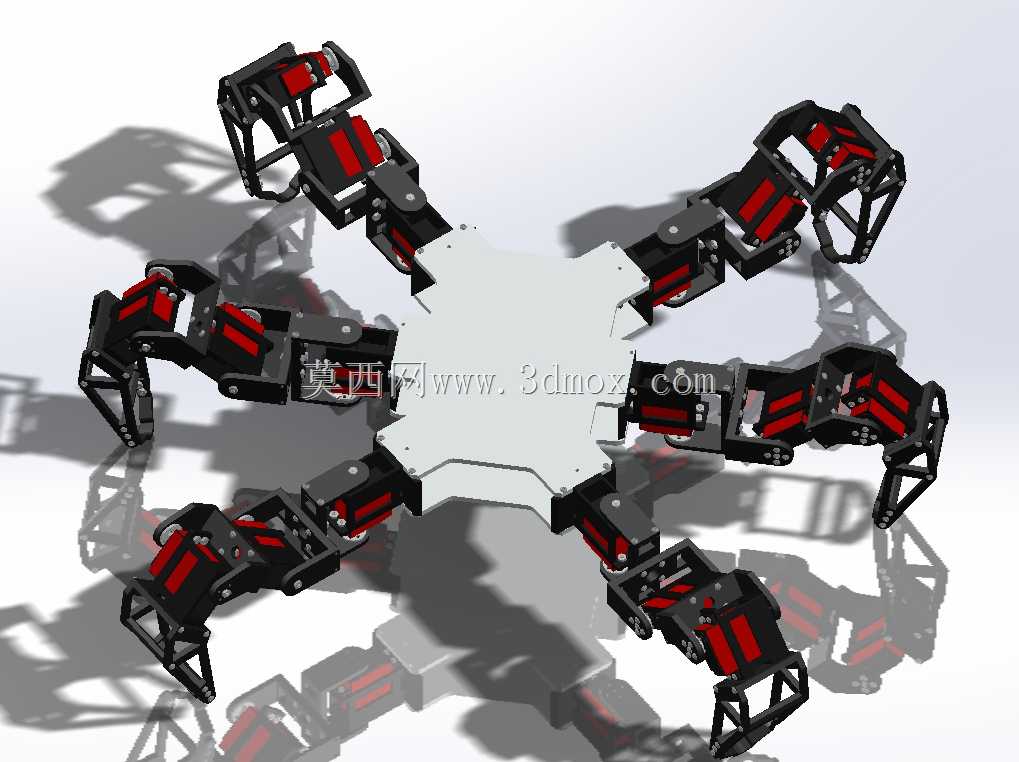

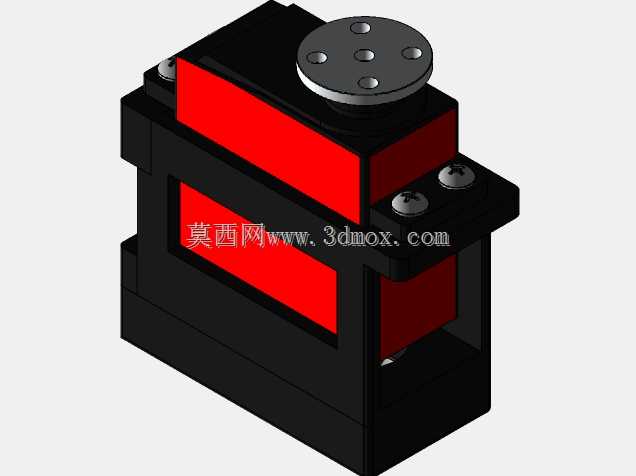

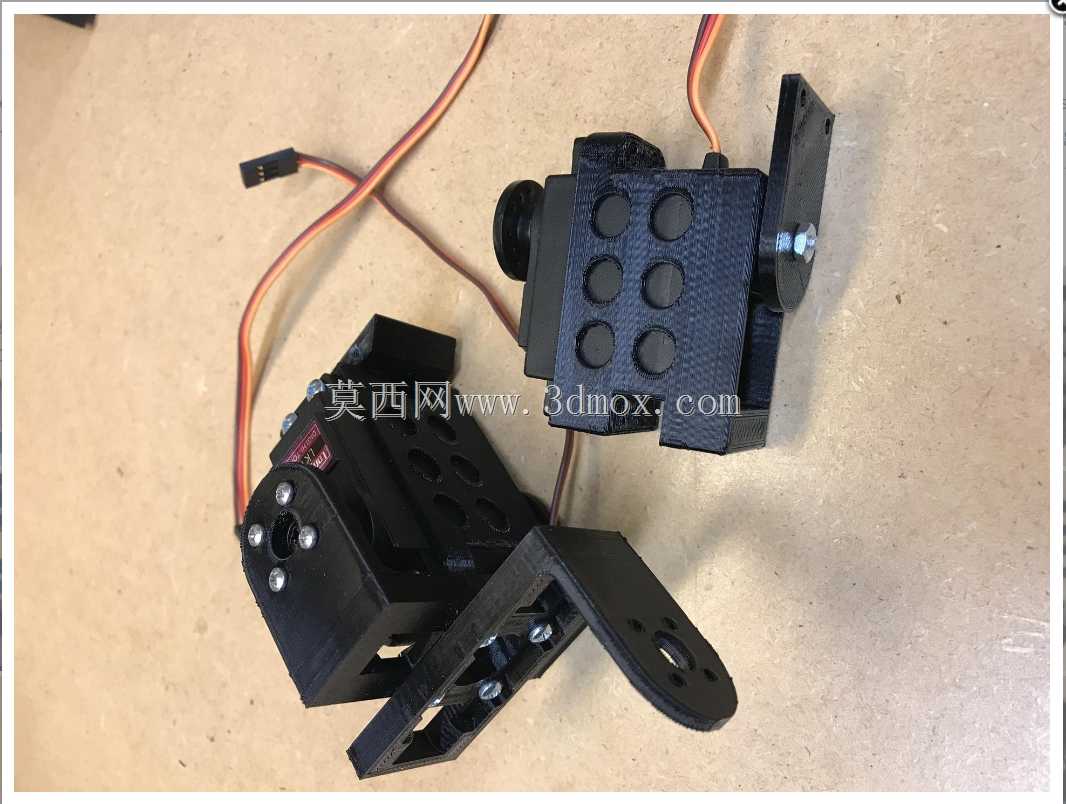

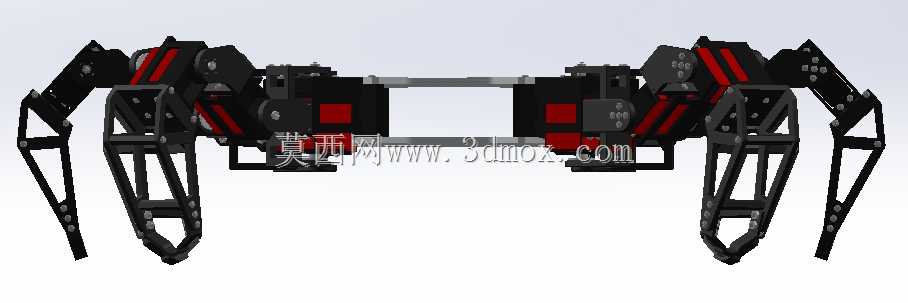

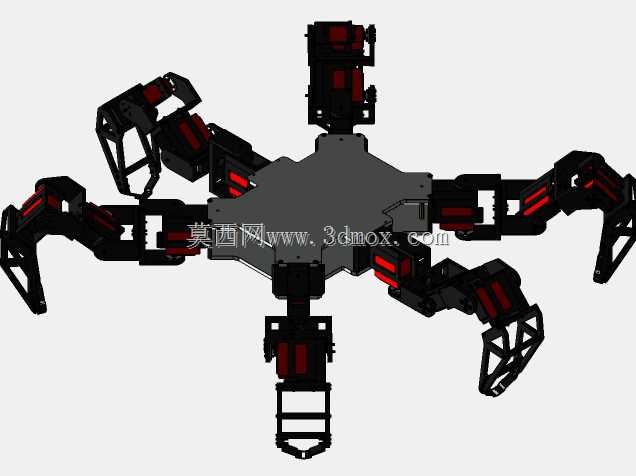

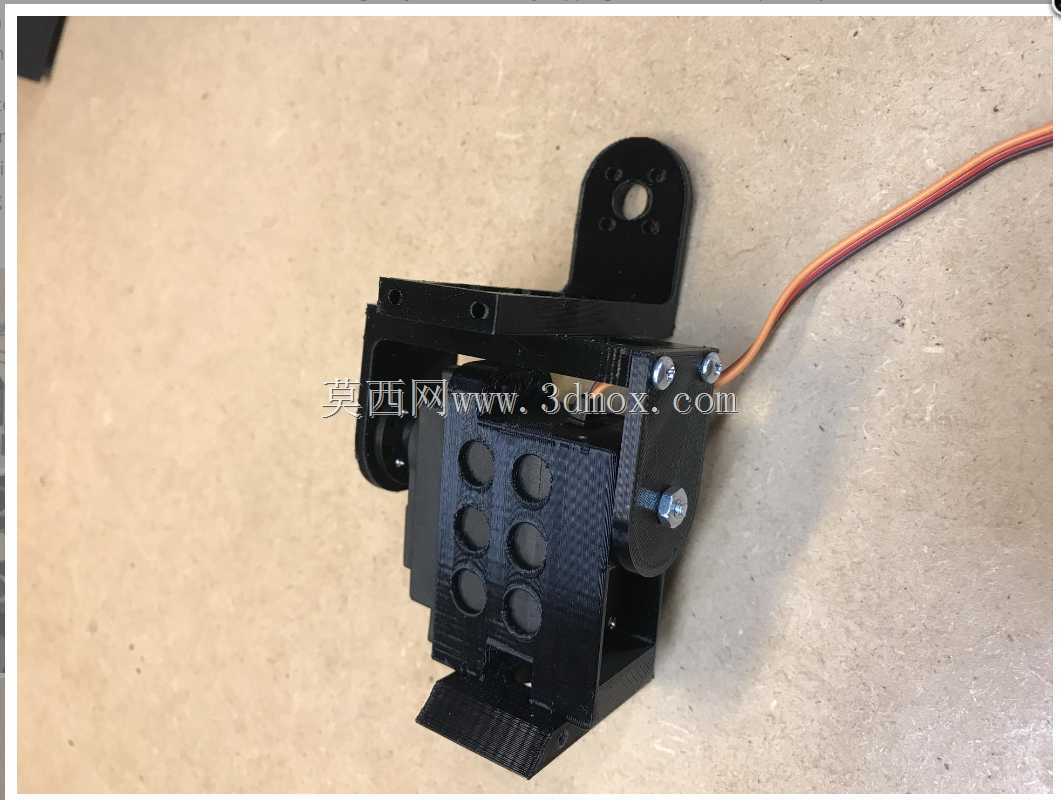

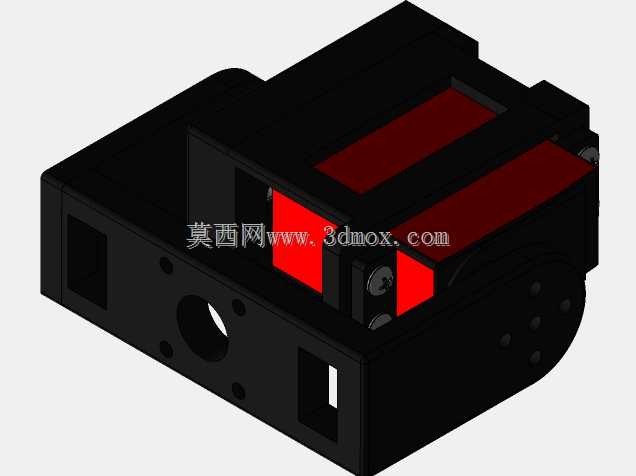

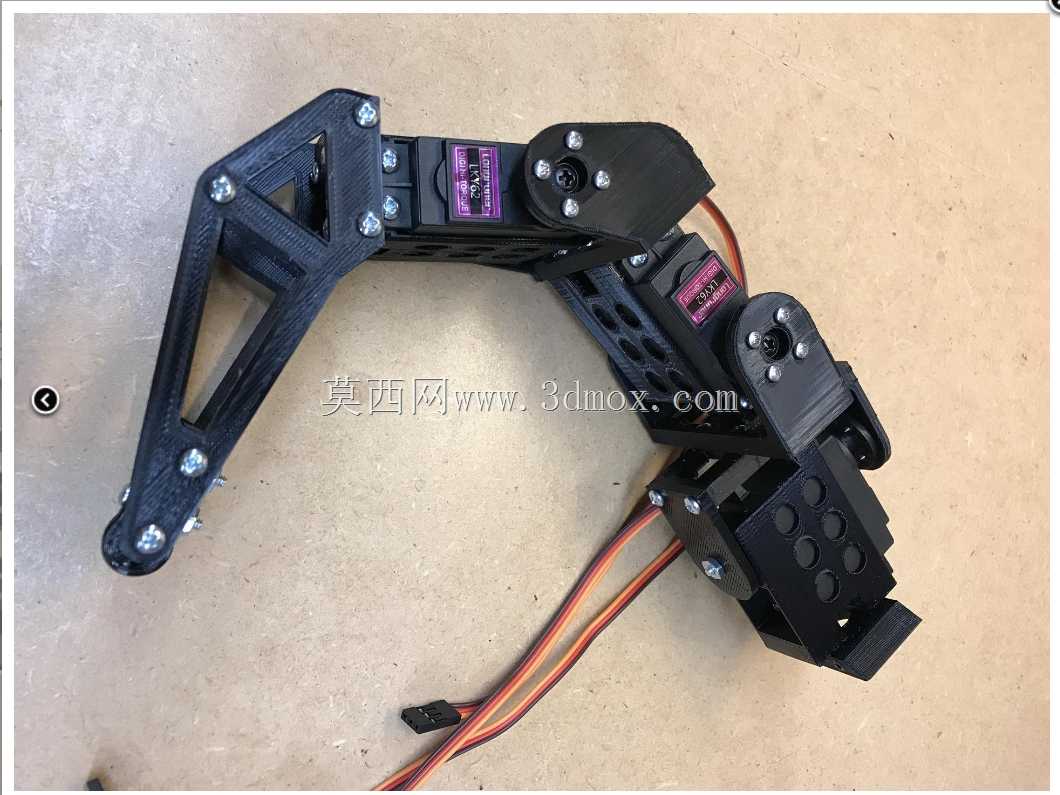

　　这款仿生六足行走机构的设计，最初瞄准的是复杂非结构化地形的巡检作业场景——比如工业管廊狭窄空间的设备排查、灾后废墟的生命探测通道通行，轮式、履带式移动平台在这类场景下很容易被凸起障碍、沟壑卡滞，而多足仿生结构可以依托离散的足端落点，获得更强的地形适应能力。整体采用中心对称的放射式布局，六条腿沿中心机体周向均匀分布，单腿配置三个转动自由度，整机组共搭载十八个伺服驱动单元，单腿的三个关节分别对应根节摆动、大腿俯仰、小腿俯仰动作，足够支撑整机完成前进、后退、转向、越障、原地调姿等全套行走动作，甚至可以在单腿出现驱动故障时，通过剩余五条腿的步态重规划维持基本移动能力。设计阶段优先考虑了足端工作空间的覆盖合理性，

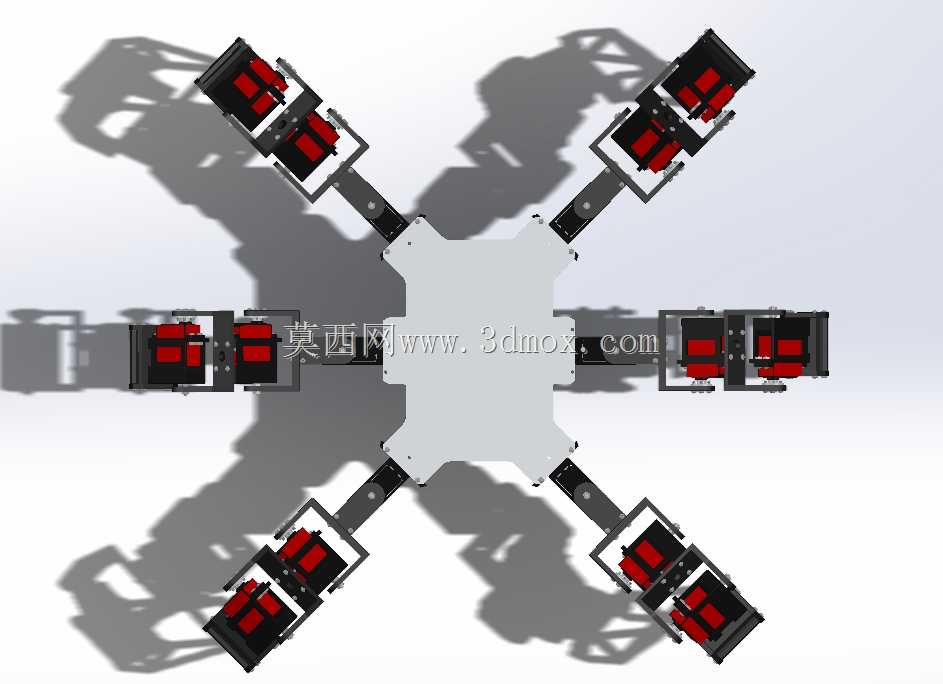

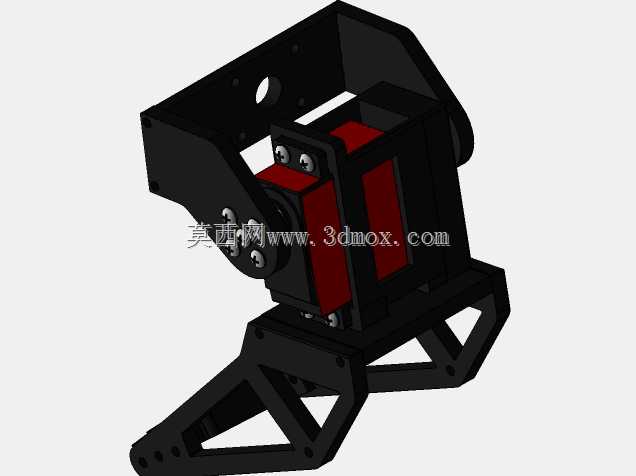

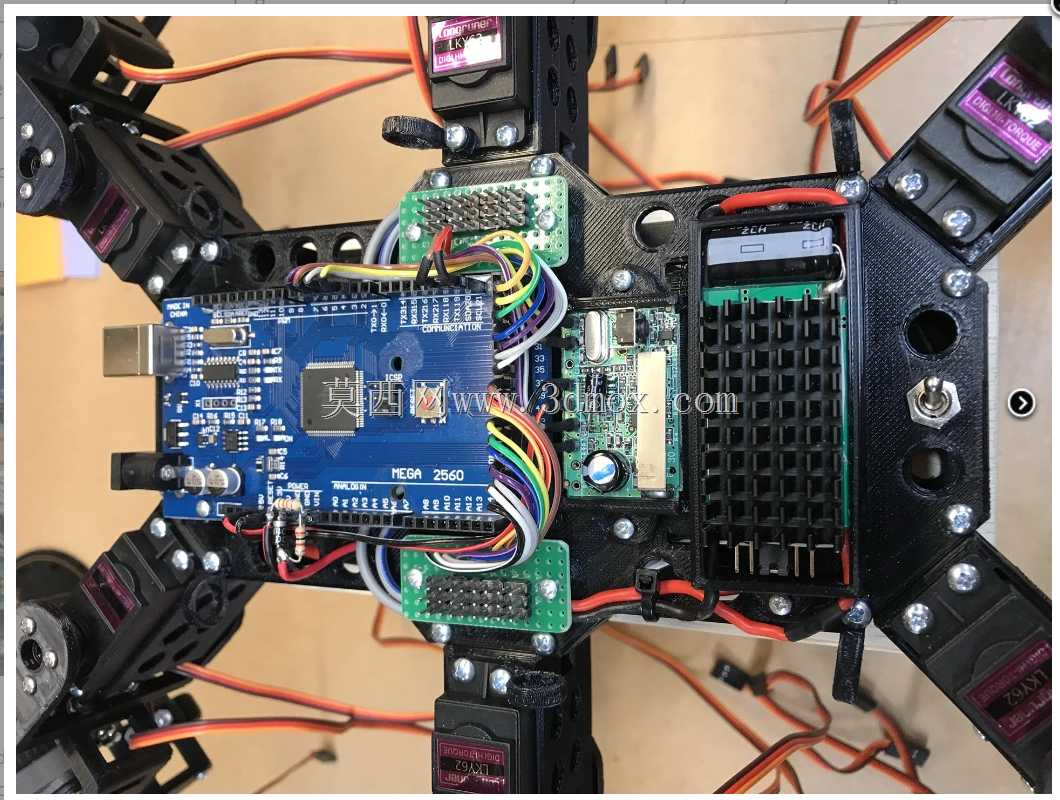

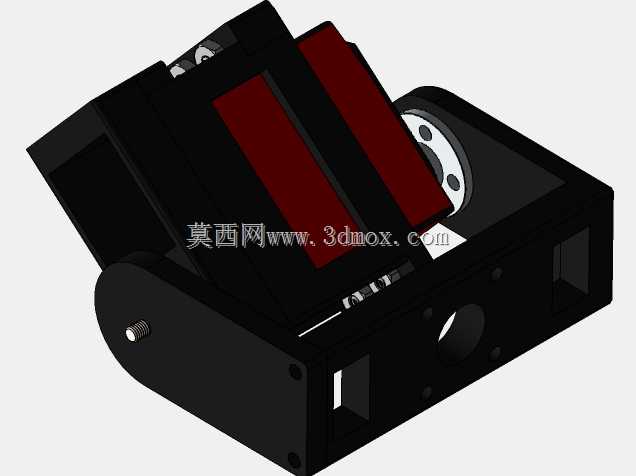

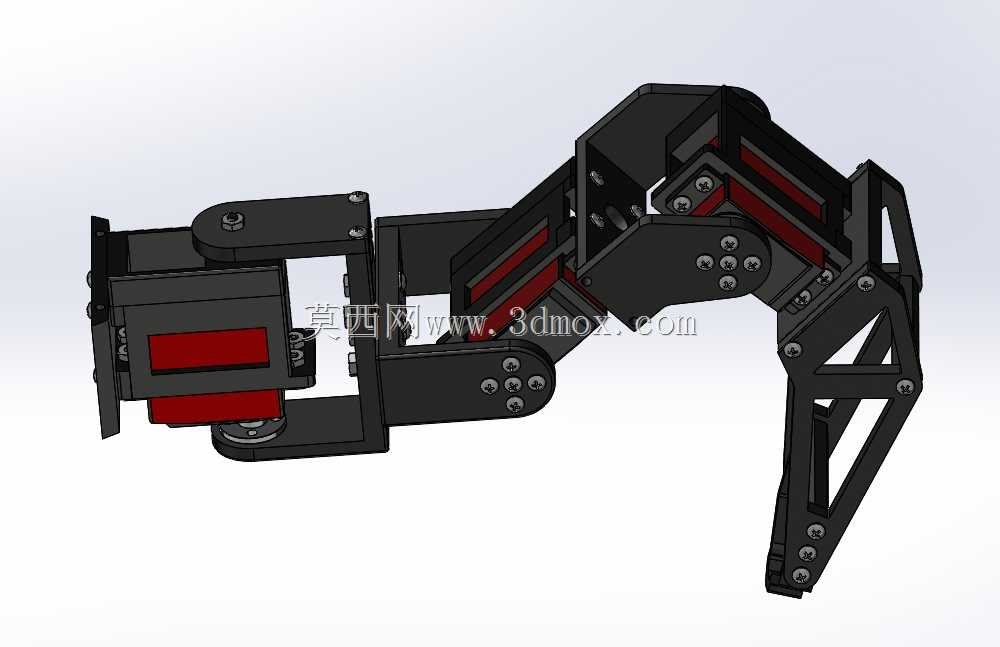

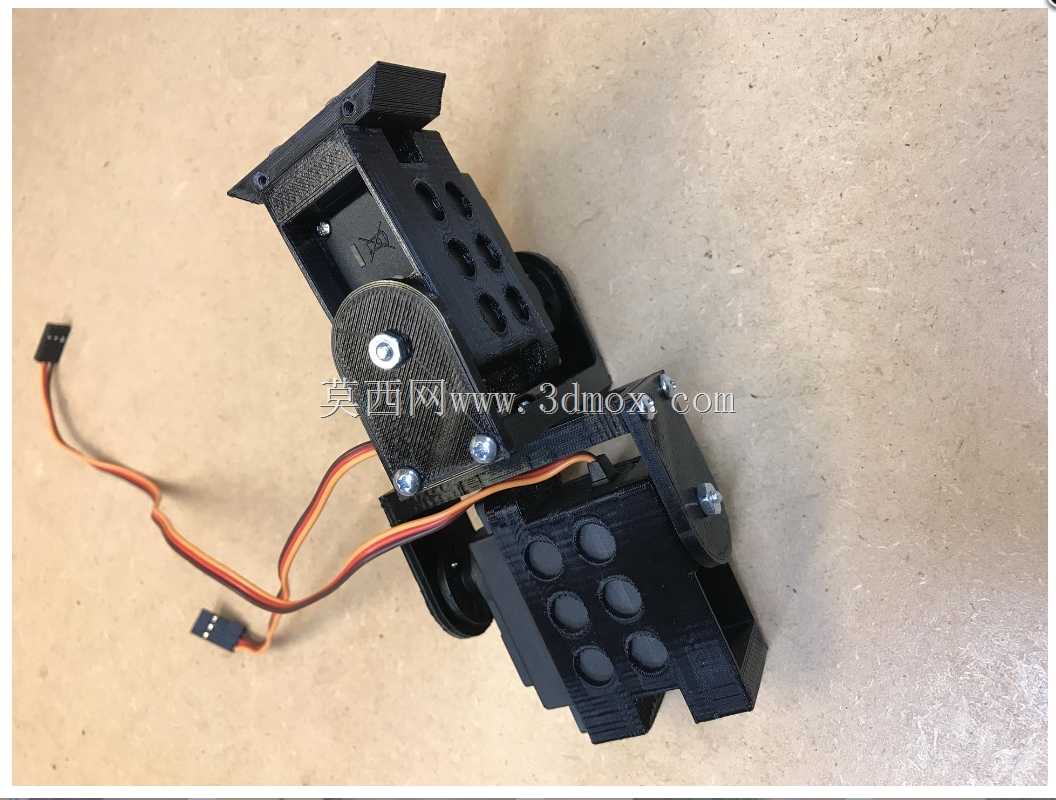

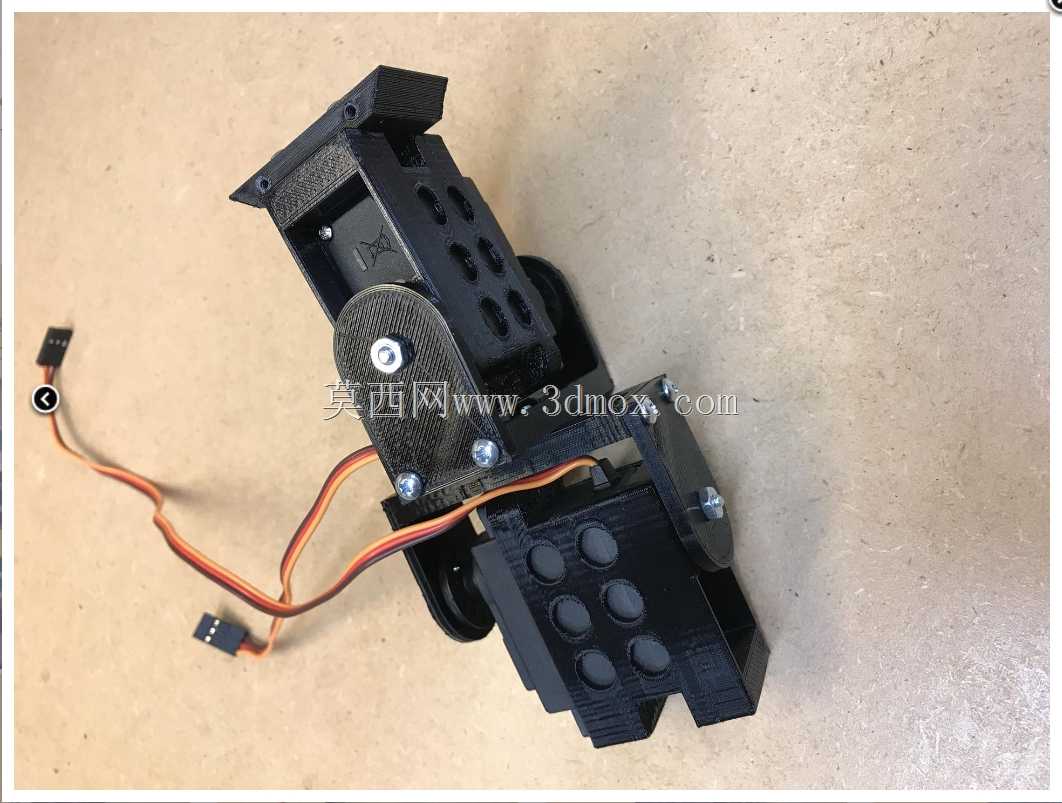

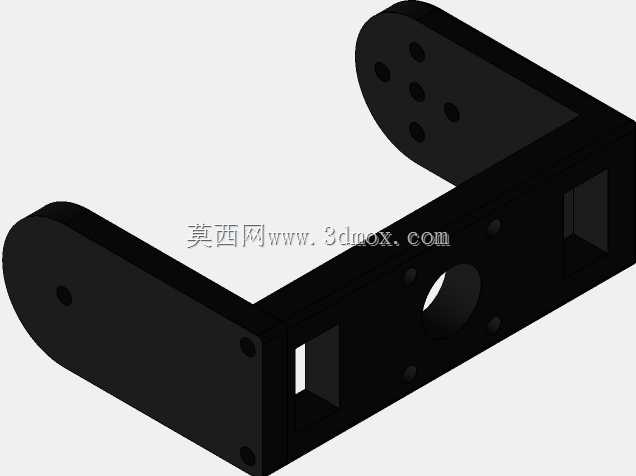

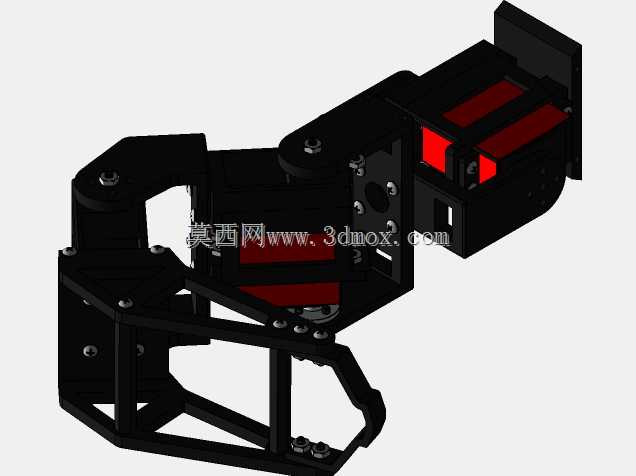

　　根节关节的转动轴线垂直于机体安装平面，负责带动整条腿在水平面内调整落点方位，大腿与小腿的关节轴线平行于机体平面，通过两个关节的角度配合，调整足端与机体的相对高度、水平距离，单腿的抬升高度预留了足够余量，可跨越不低于自身机体厚度的垂直障碍，相邻腿的运动包络在设计时做了完整的干涉校验，哪怕是快速三角步态下，相邻腿的摆动过程也不会出现结构碰撞。中心机体采用一体化平板式安装基体，所有腿组的安装座沿基体周向等角度排布，安装面预留了统一的驱动模块走线槽、控制板安装位、电源模块固定孔位，不需要额外加装转接支架就可以完成核心电控部件的装配，机体的外轮廓做了切角处理，避免在狭窄通道通行时棱角剐蹭周边障碍物。足端采用小平面接触结构，相比尖点式足端，

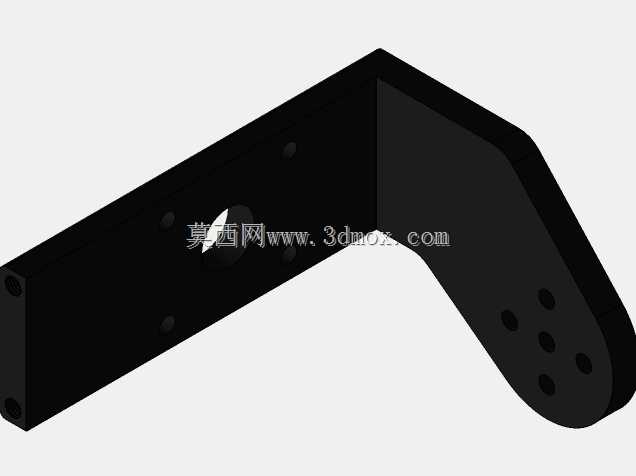

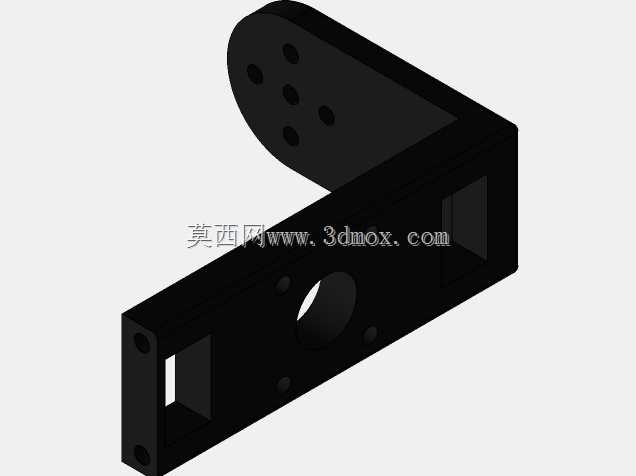

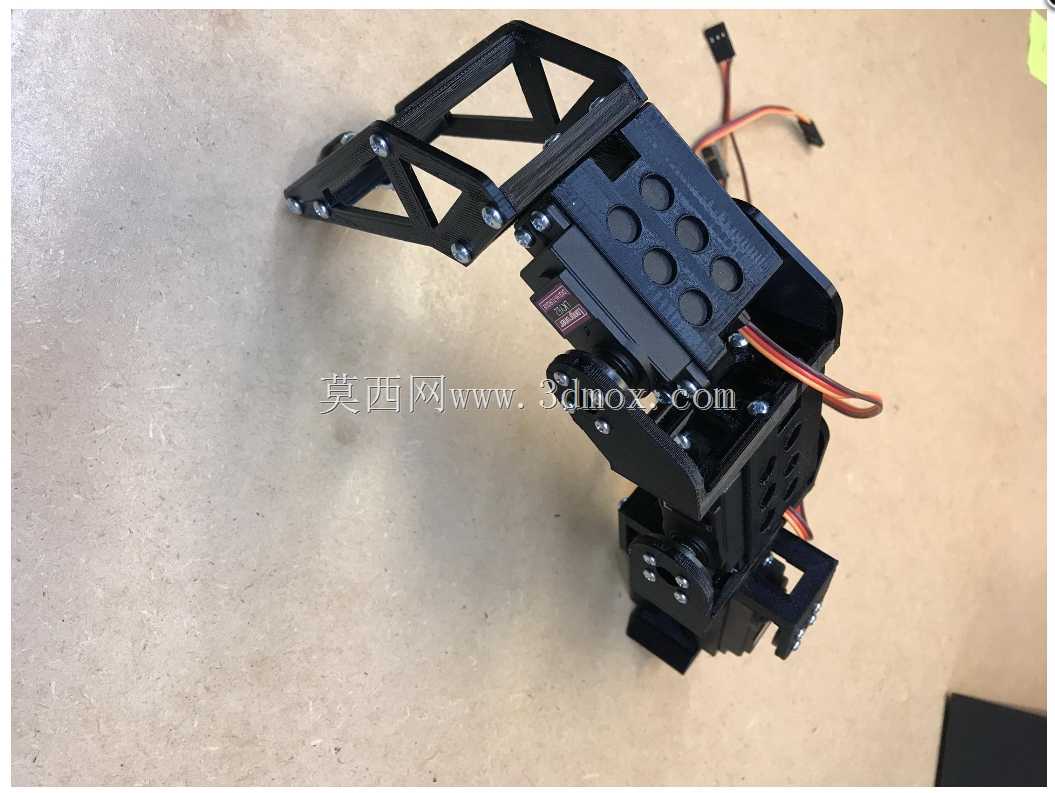

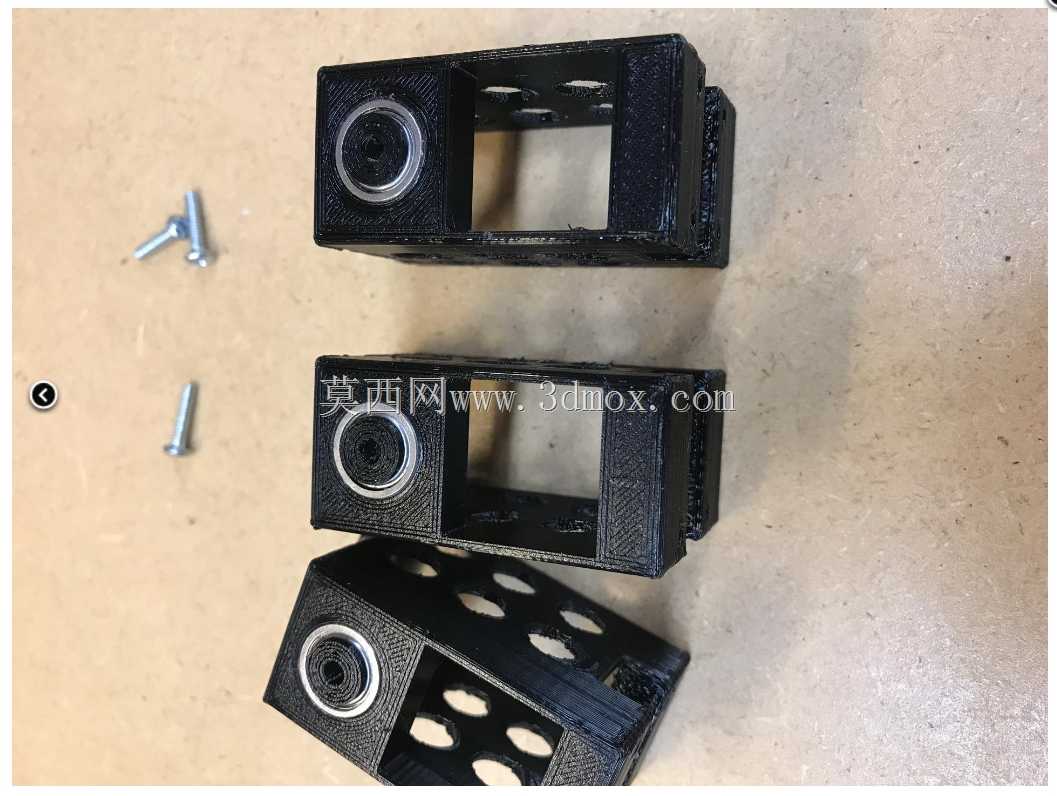

　　在硬质平整地面上可以获得更稳定的支撑，不会出现足端打滑侧倾的问题，同时足端与小腿采用快拆式连接，后续如果要更换适配软质地面的防滑足垫、或者加装力传感模块，不需要拆解整条腿的传动结构。设计过程中对整机的重心位置做了反复校核，静态支撑时重心始终落在三条支撑腿构成的支撑三角形内部，动态行走时通过步态相位的匹配，让重心投影始终处于动态支撑域范围内，避免行走过程中出现失稳倾覆。每条腿的结构件都做了轻量化的挖槽处理，在保证结构刚度、满足舵机安装定位精度的前提下，尽可能降低单腿的运动惯量，既可以减少舵机的负载扭矩，也能提升腿部摆动的响应速度，让整机的行走动作更流畅。
