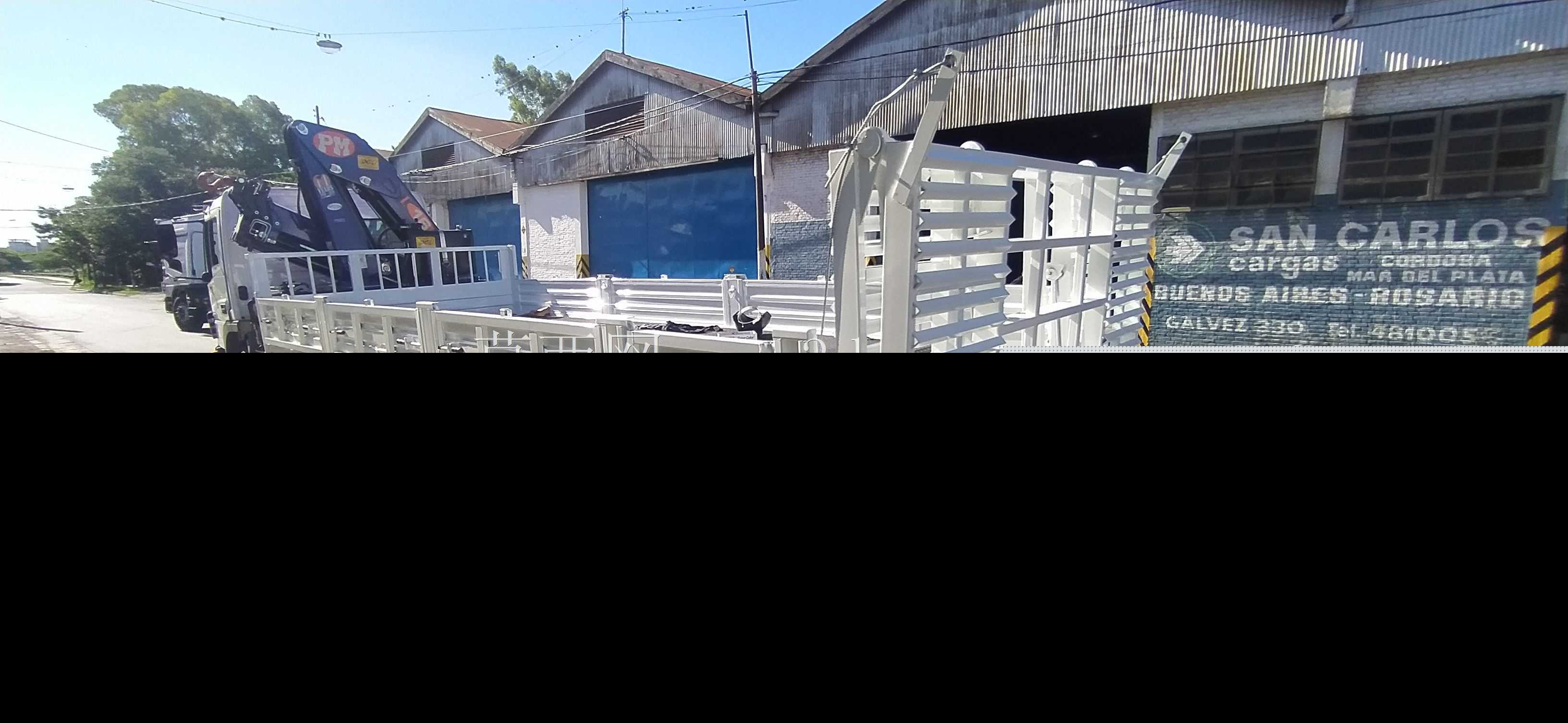

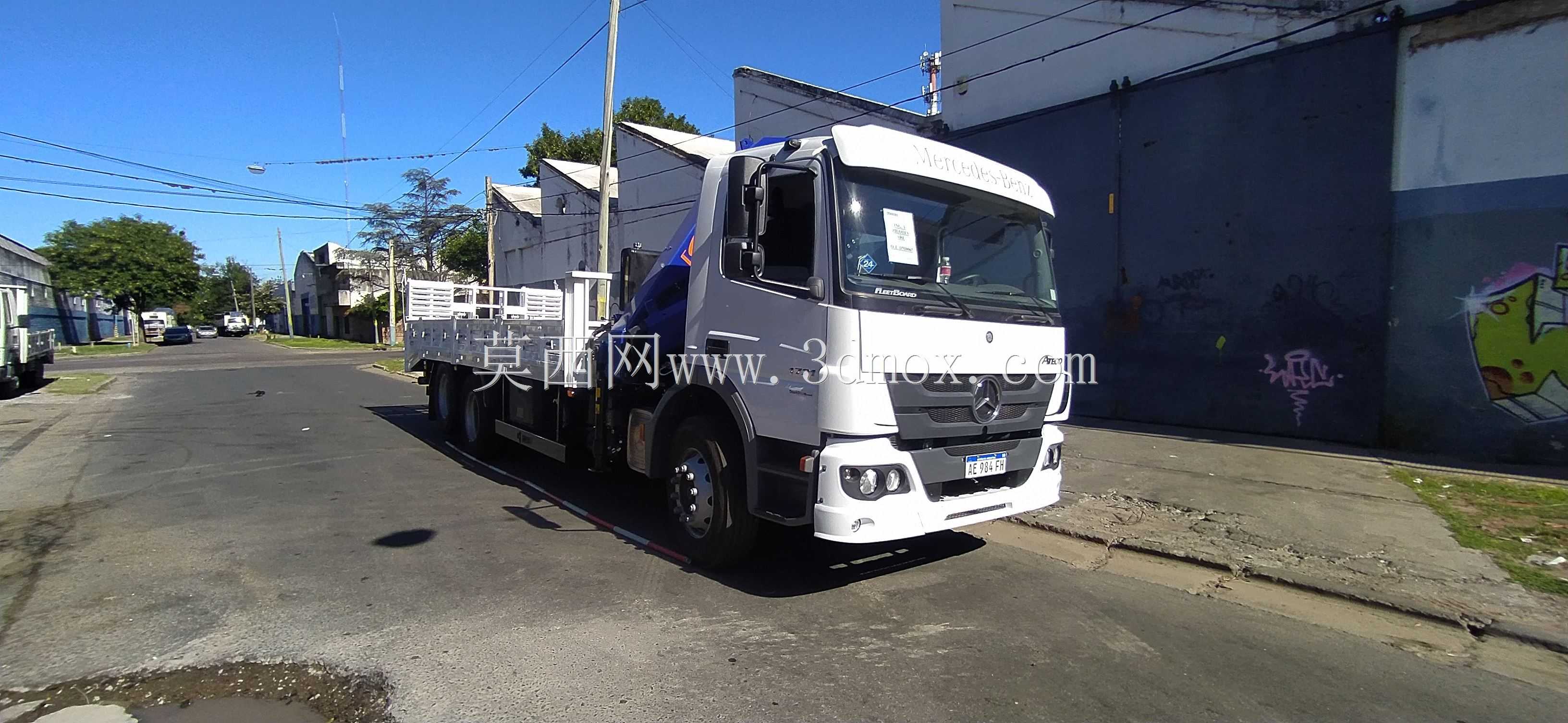

重载运输爬梯式平板货运挂车结构

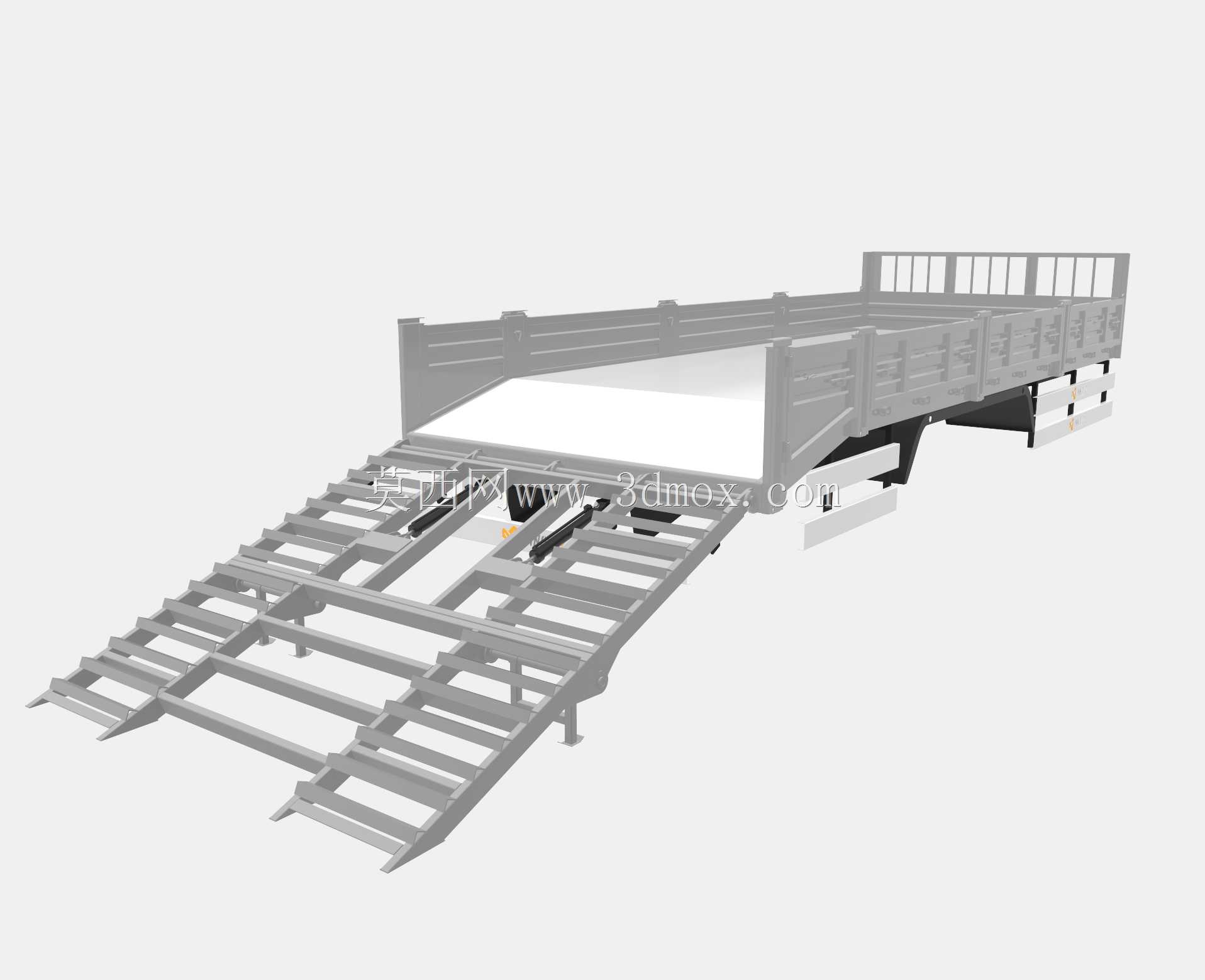

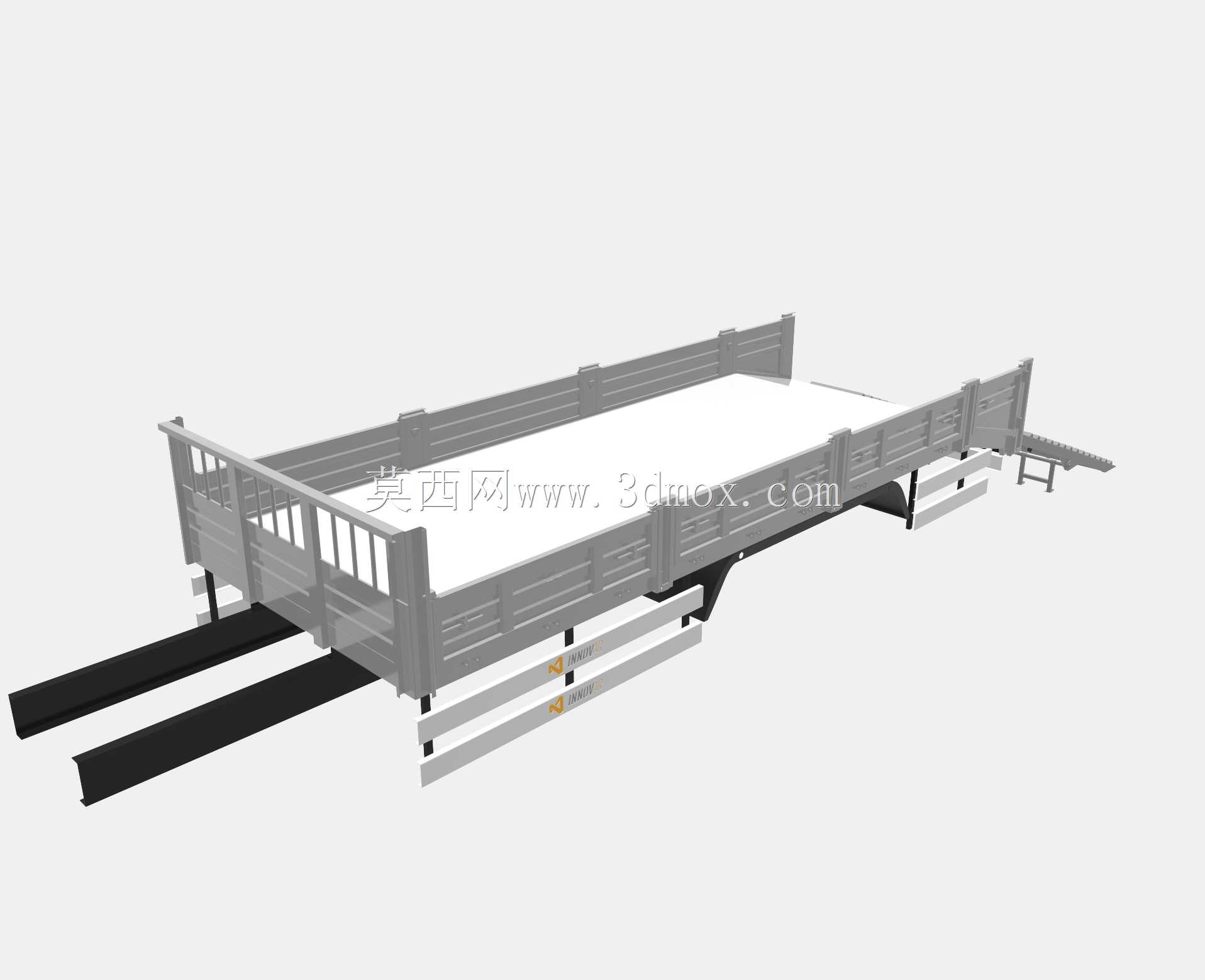

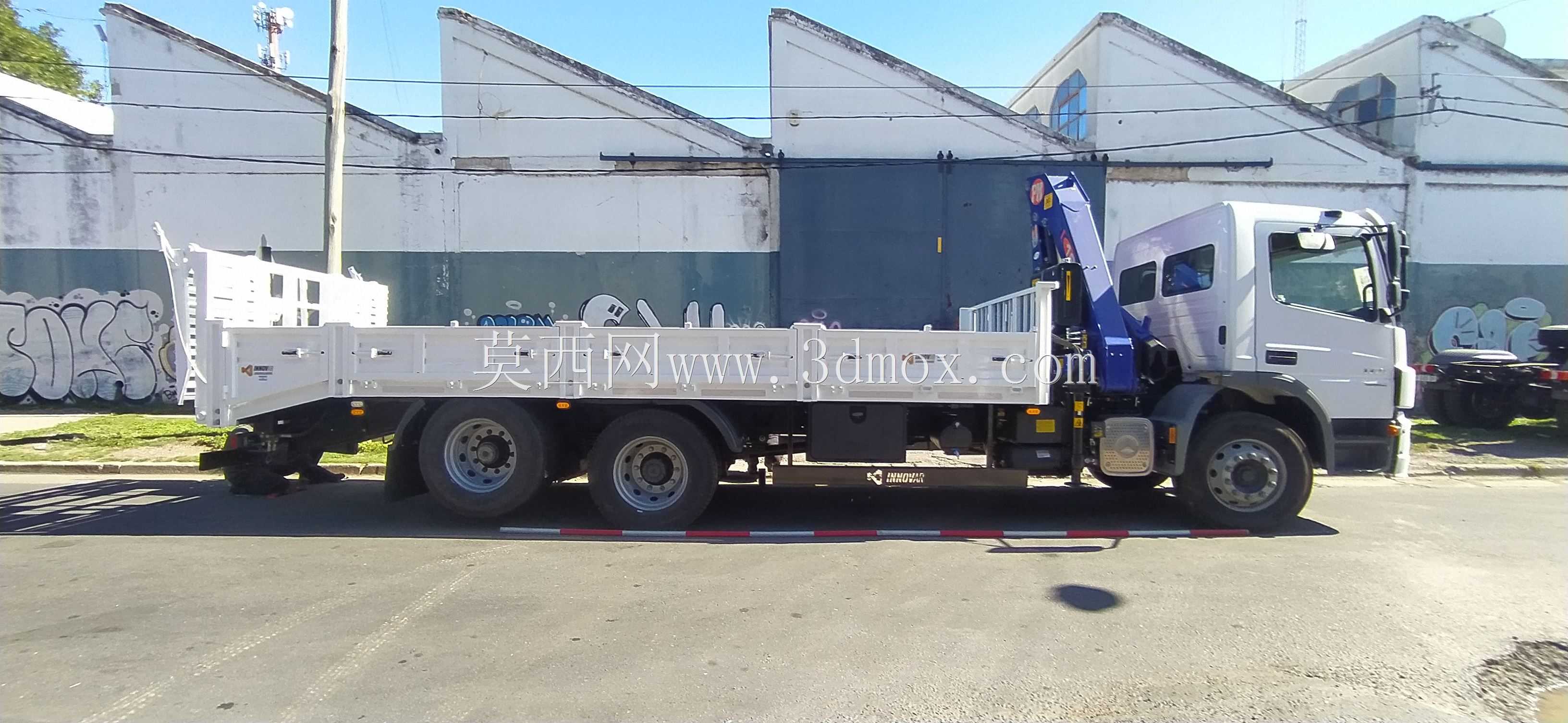

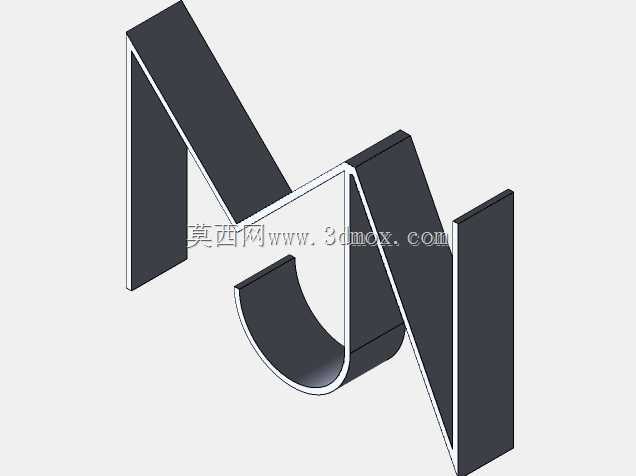

　　该结构面向工程物料、中型设备的转场运输场景设计，适配城乡干线、工地临时便道等多种通行路况，主要解决无吊装条件下的轮式设备、成捆钢材、模块化构件的装卸与运输需求，无需额外配置登车桥或吊装辅助设备，单人即可完成装卸准备操作。整体采用边梁式承载框架，主纵梁选用变截面热轧型钢拼接，对应爬梯铰接位置做局部加强贴板处理，避免设备上下时的集中应力造成主梁变形；货厢侧边设置可翻转式栏板，栏板与底板通过冲压铰链连接，锁止结构采用偏心凸轮式搭扣，行车过程中不会因颠簸出现松脱，需要装卸超宽物料时可将栏板完全放平，拓展侧向承载宽度。尾部的双段式爬梯采用格栅式镂空结构，一方面降低自身重量，减少无效载荷占比，另一方面雨雪天气作业时可快速排走表面积水、泥污，

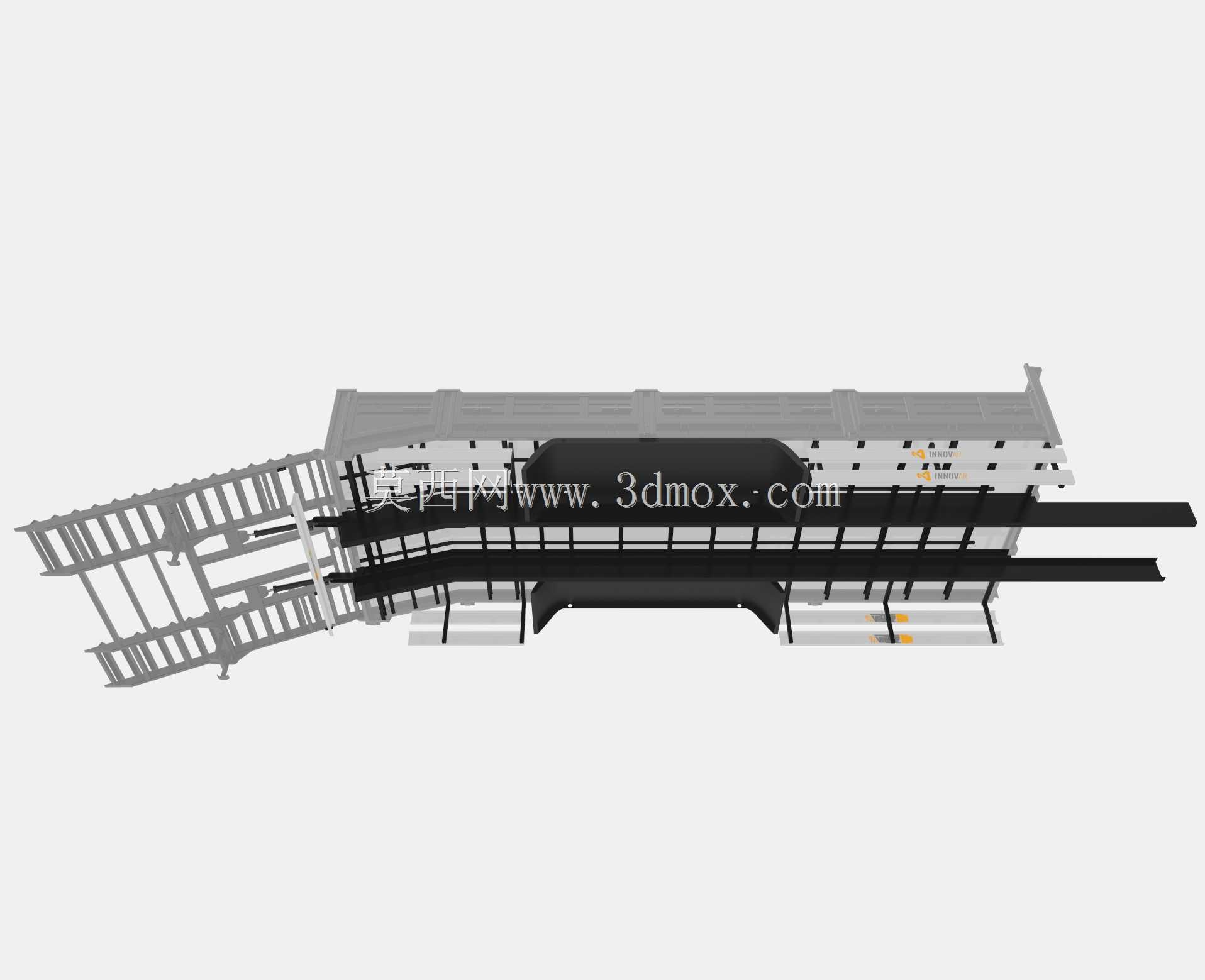

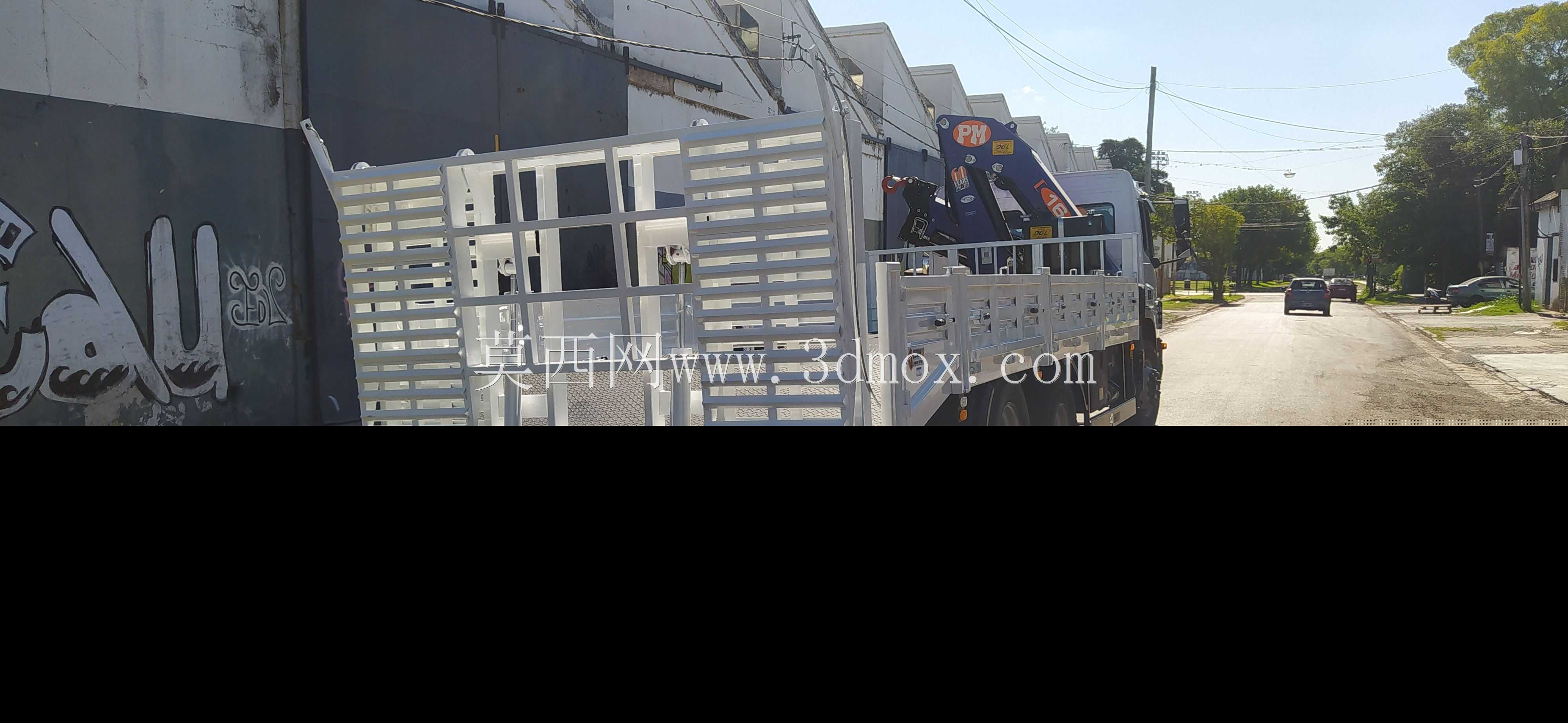

　　避免设备上下时出现打滑；爬梯与车架尾部采用铰接连接，铰接轴配有自润滑衬套，长期使用无需频繁注油维护，爬梯收起后通过车架侧部的弹簧销锁止，不会在行驶过程中出现晃动下坠。设计阶段优先考虑了安装边界的适配性，车架上的牵引销安装位、悬架连接座、支腿固定位均符合通用货运挂车的安装尺寸规范，可直接匹配现有主流挂车底盘的装配接口，无需对底盘做额外改制；货厢底板采用花纹钢板铺设，与横梁之间采用塞焊连接，焊缝打磨平整后不会凸起刮损货物包装。爬梯展开后与地面的夹角控制在15度以内，可满足履带式小型工程机械、轮式农用机具的自行上下需求，爬梯表面的横向防滑筋间距经过反复校核，既不会因为间距过大导致小直径轮卡滞，也不会因为间距过小造成防滑效果不足。

　　货厢前部的栏板做了加高处理，可阻挡运输过程中物料向前滑移撞击牵引部位，侧栏板的高度设置兼顾了散料围挡与大件固定的需求，栏板上预留的绳钩可配合捆绑带对不同规格的货物进行多点固定，运输过程中不会出现货物移位。整个结构的受力点均做了圆弧过渡处理，避免应力集中造成的焊缝开裂，所有外露的金属边缘都做了倒角钝化，避免作业人员装卸时被锐边划伤。
