管道环缝焊接回转工作台结构设计

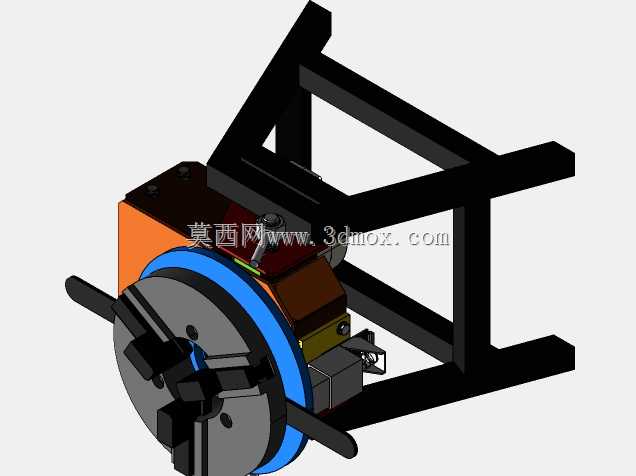

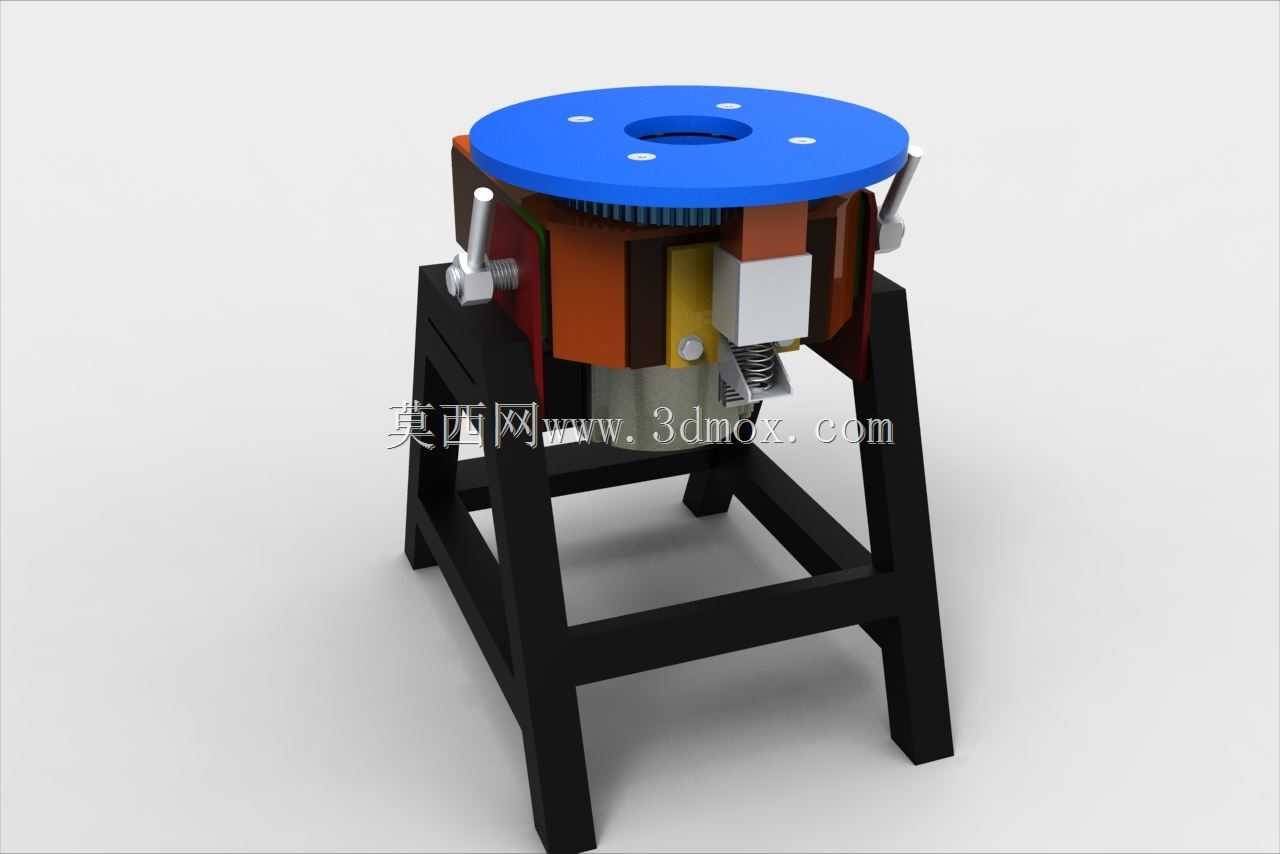

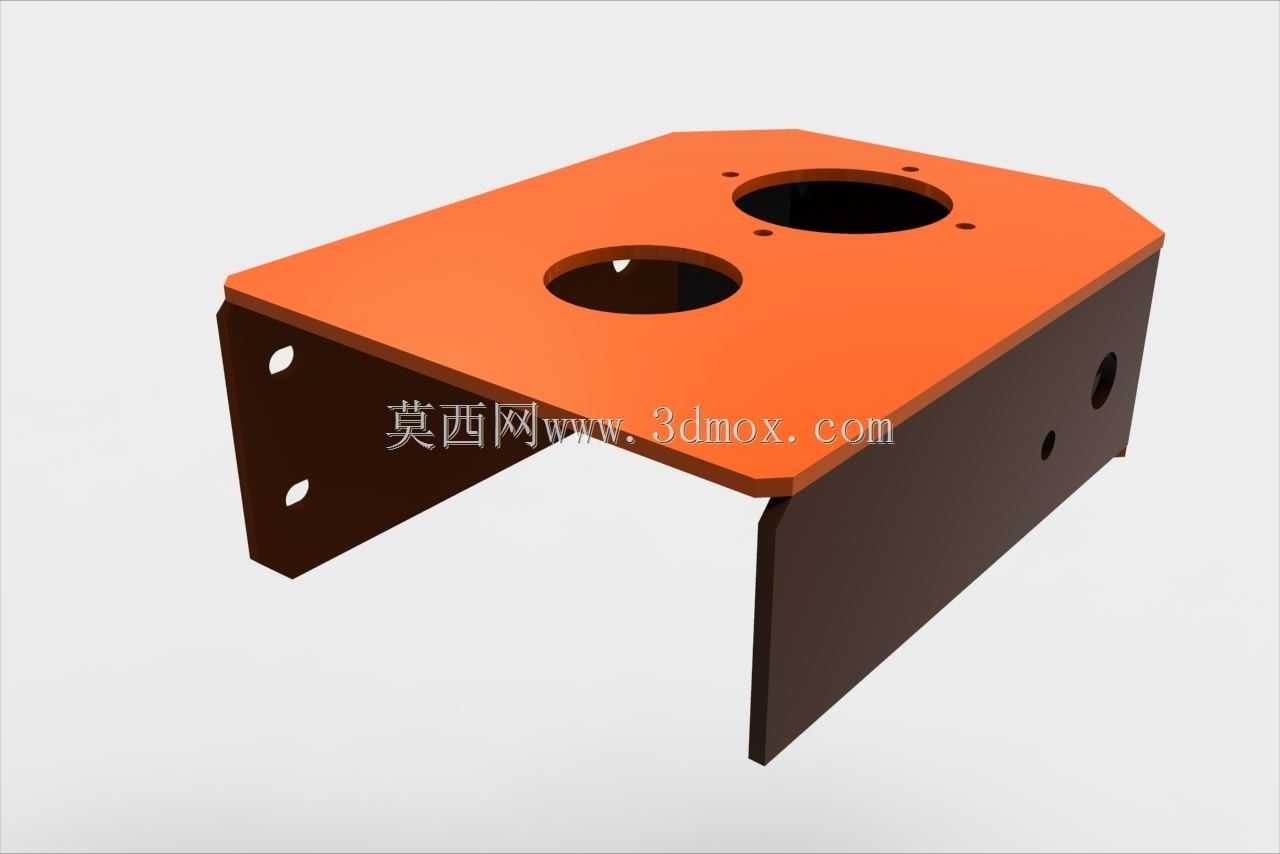

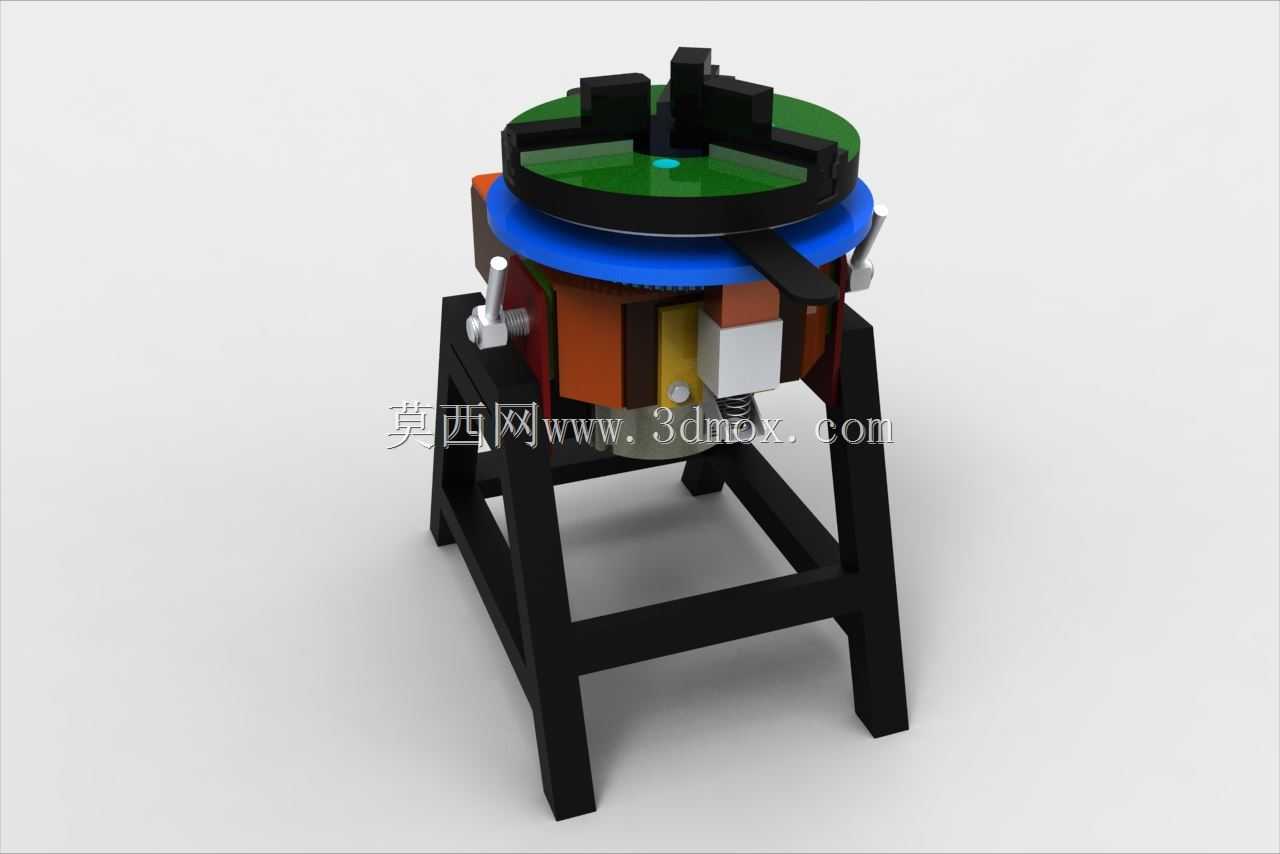

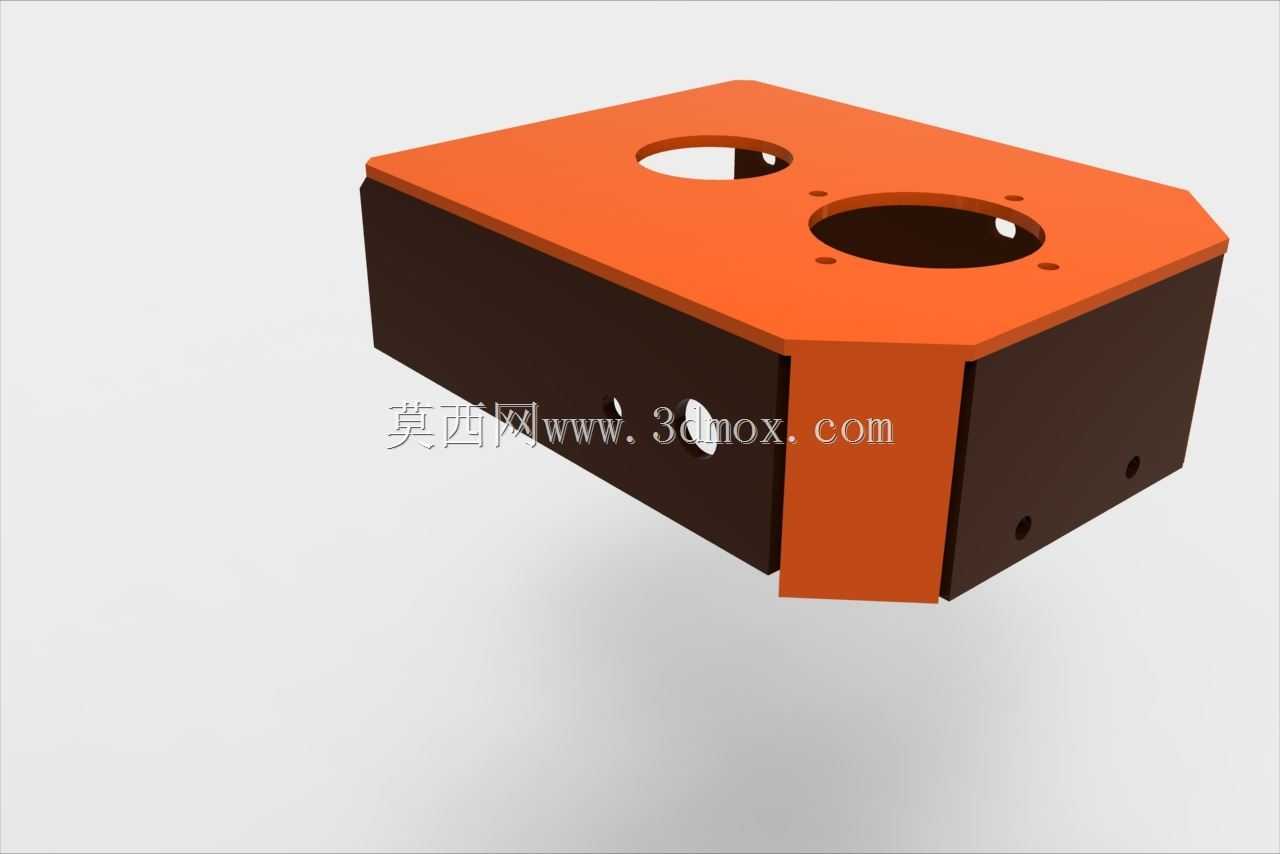

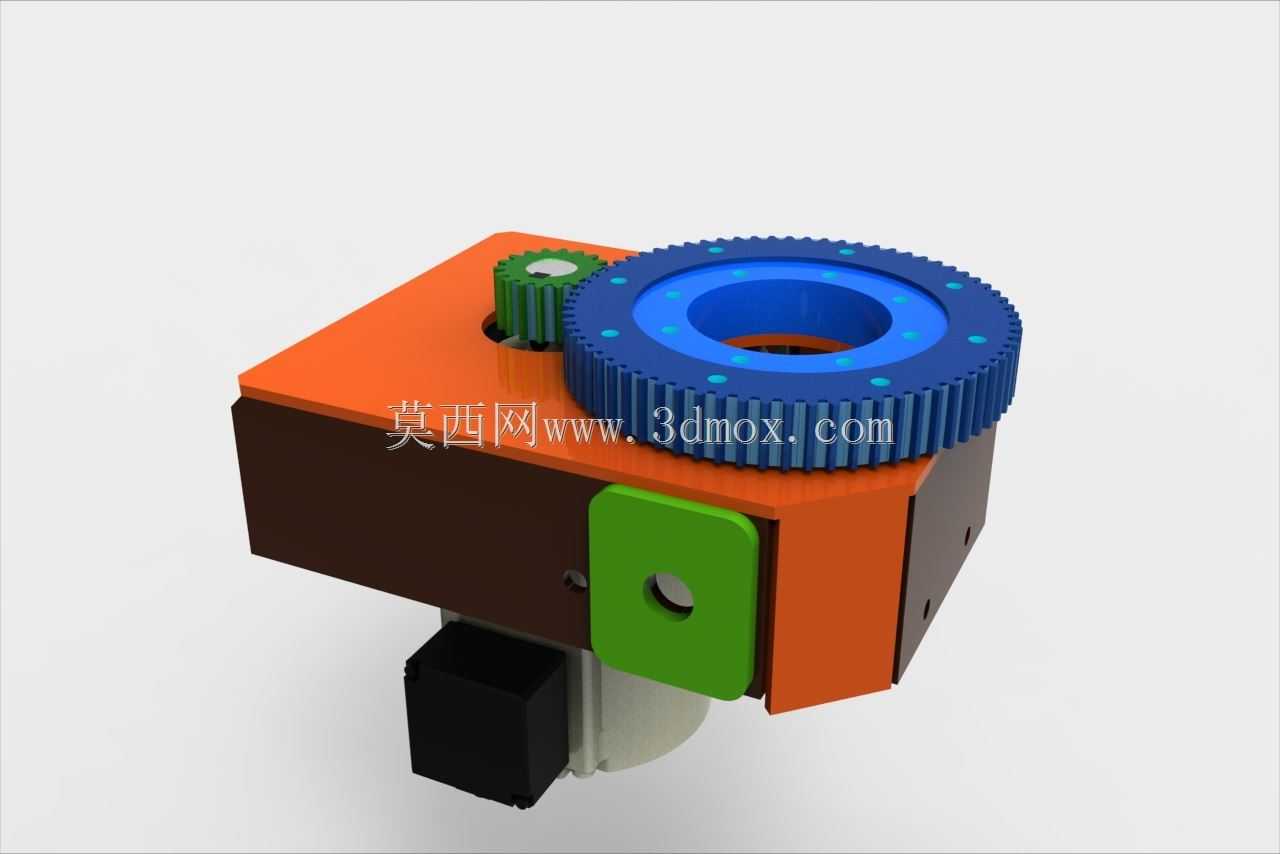

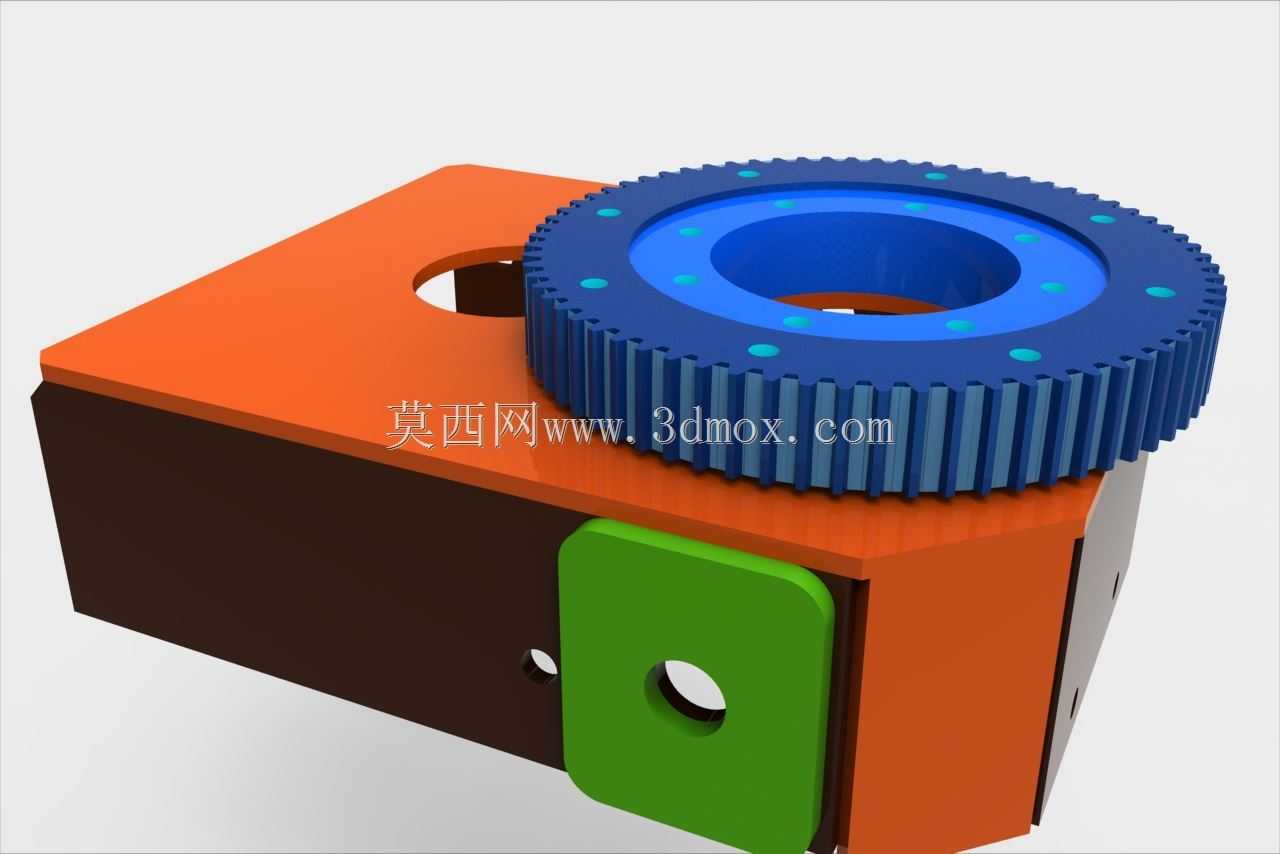

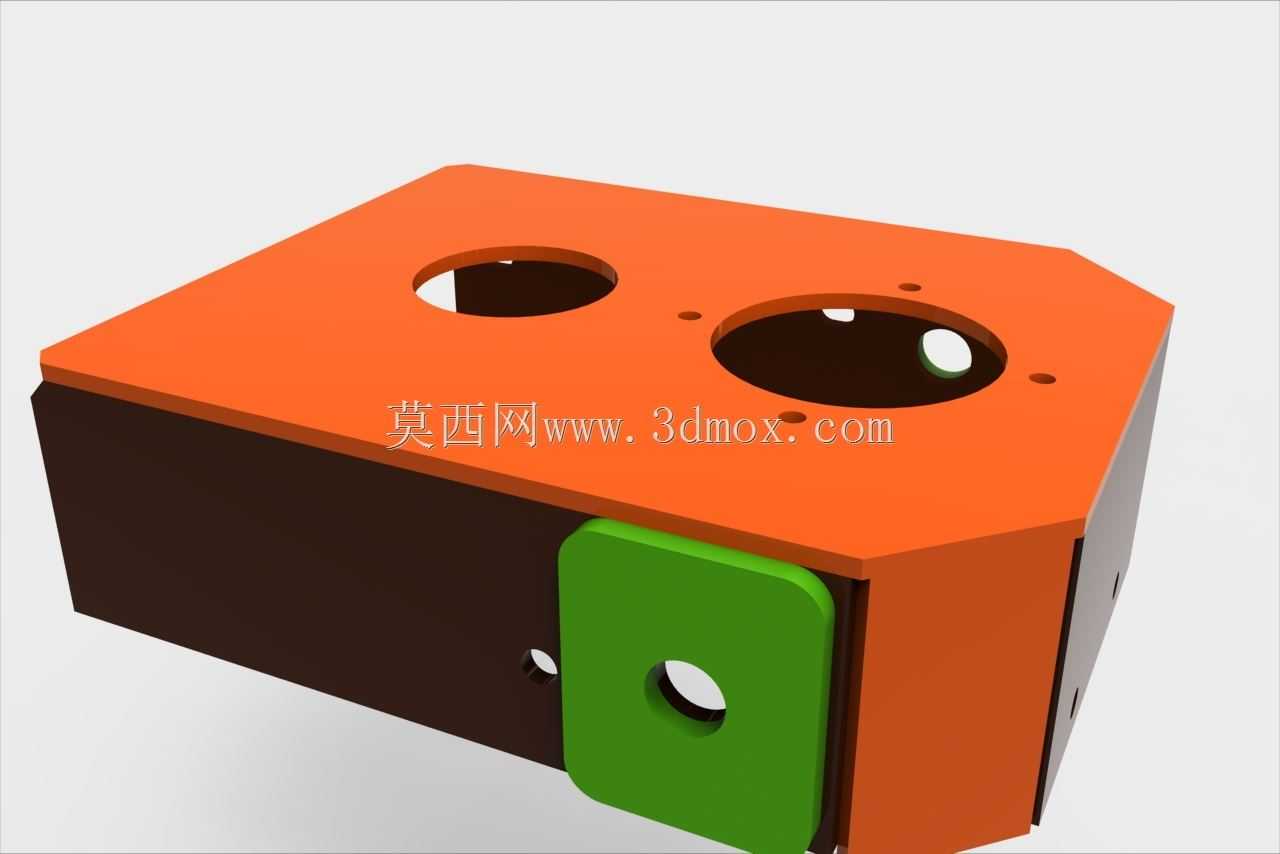

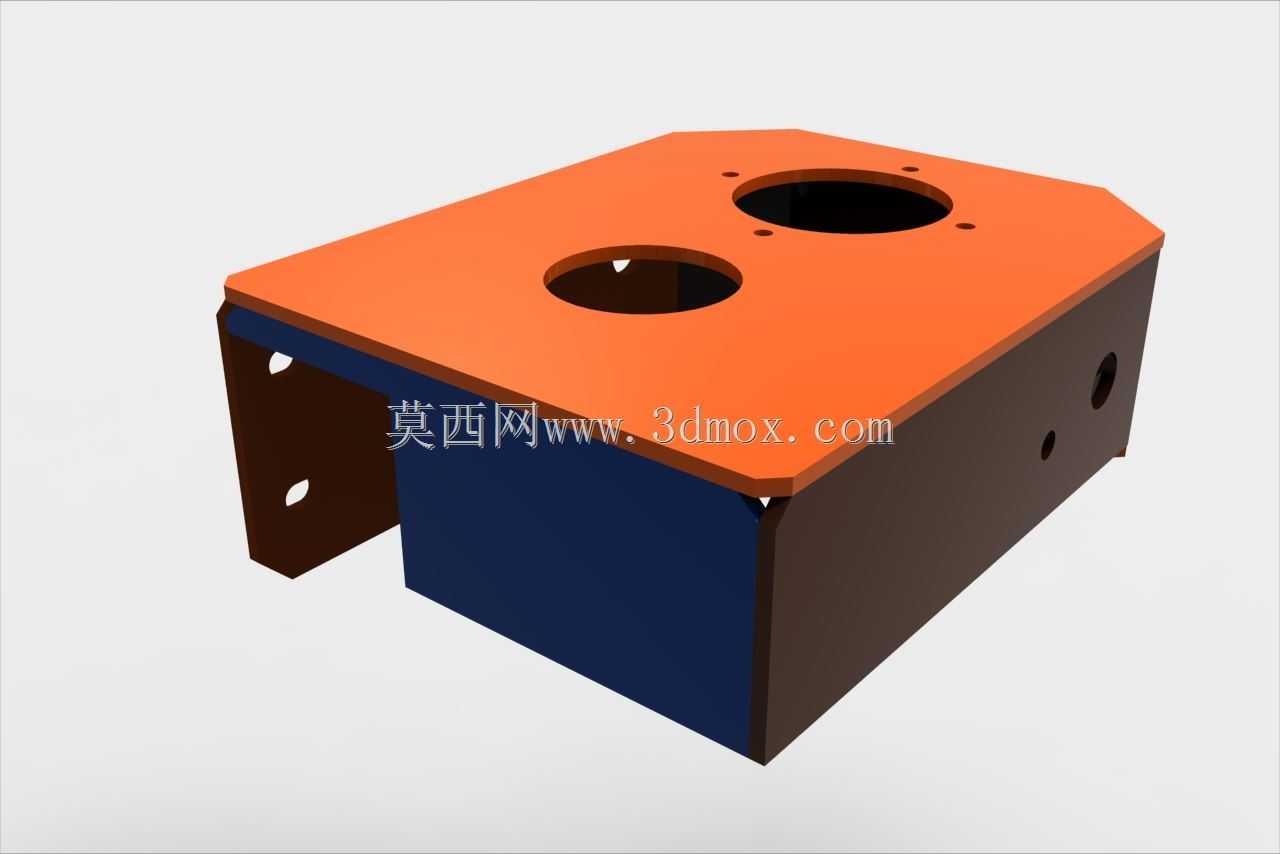

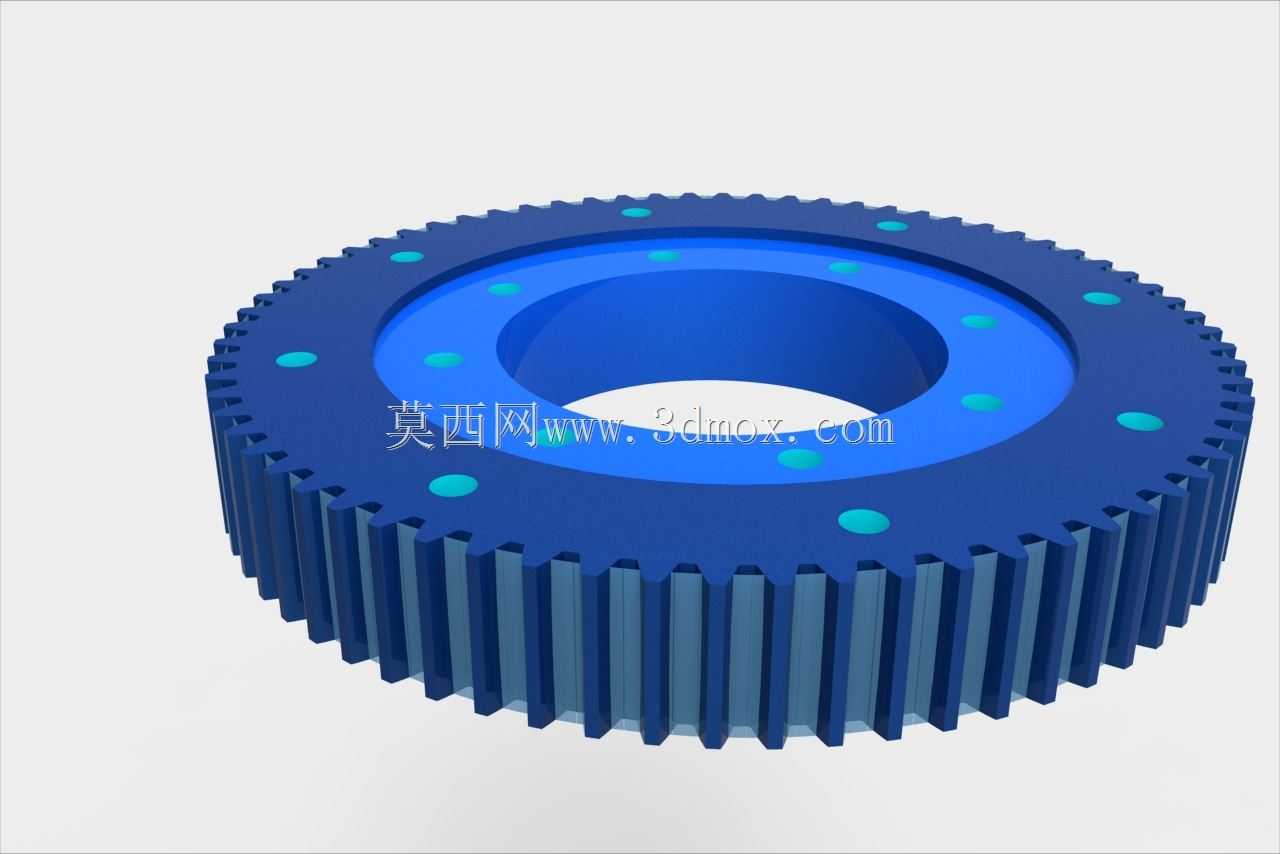

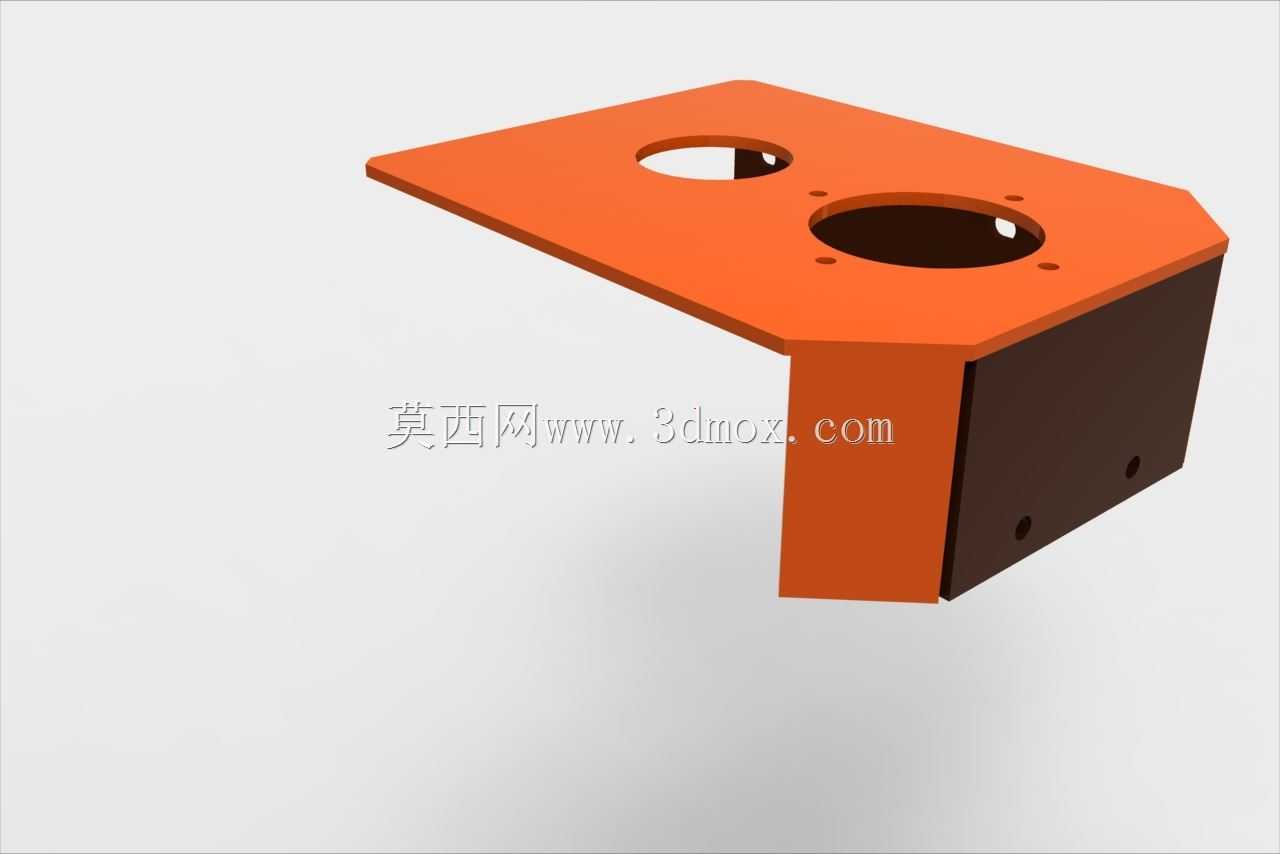

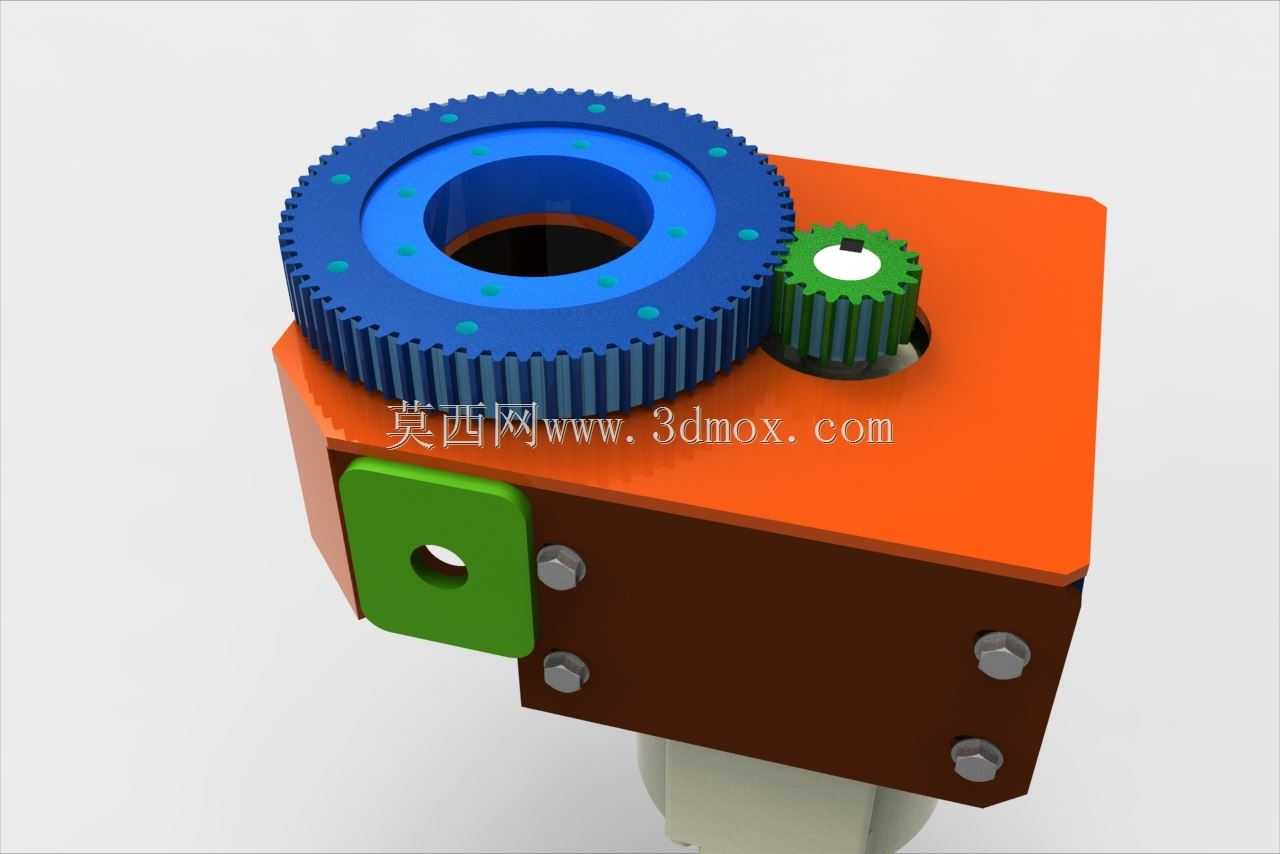

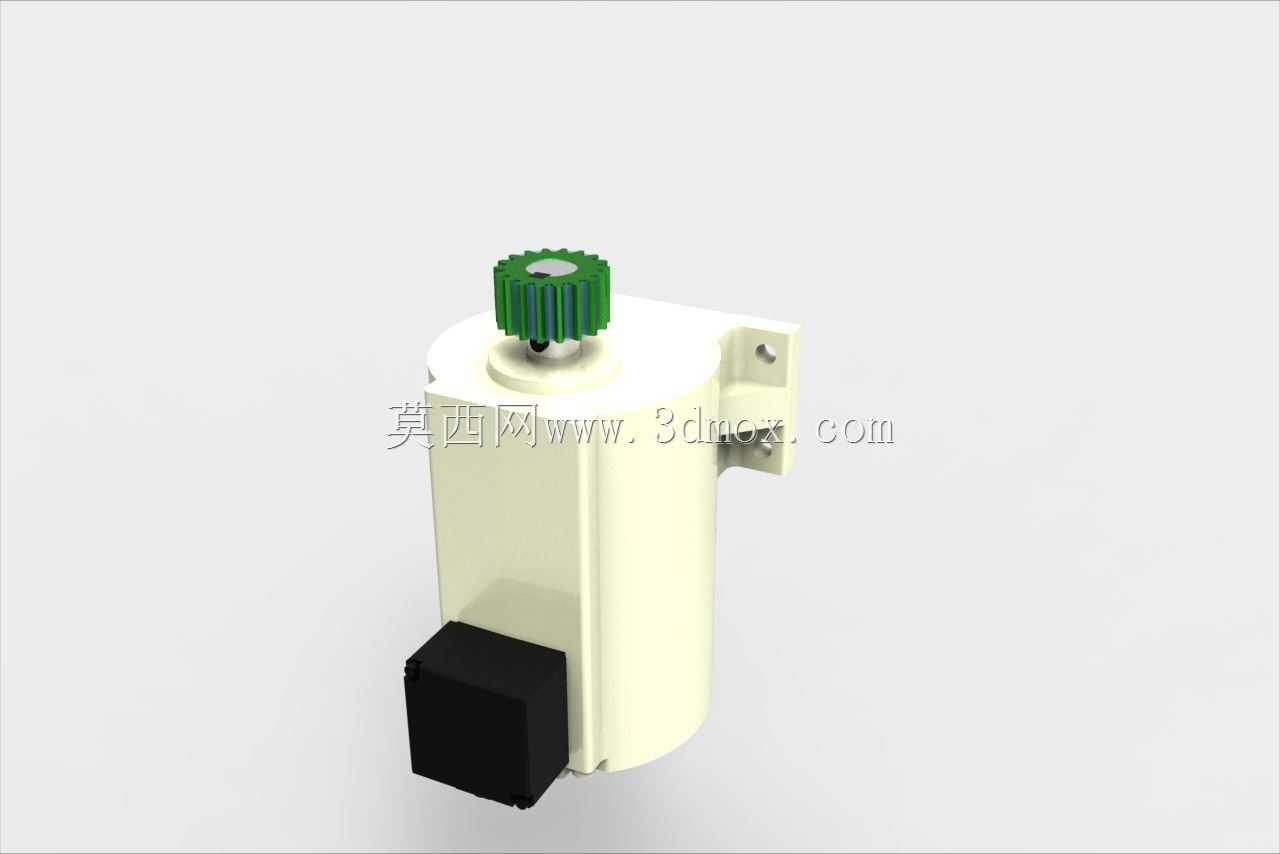

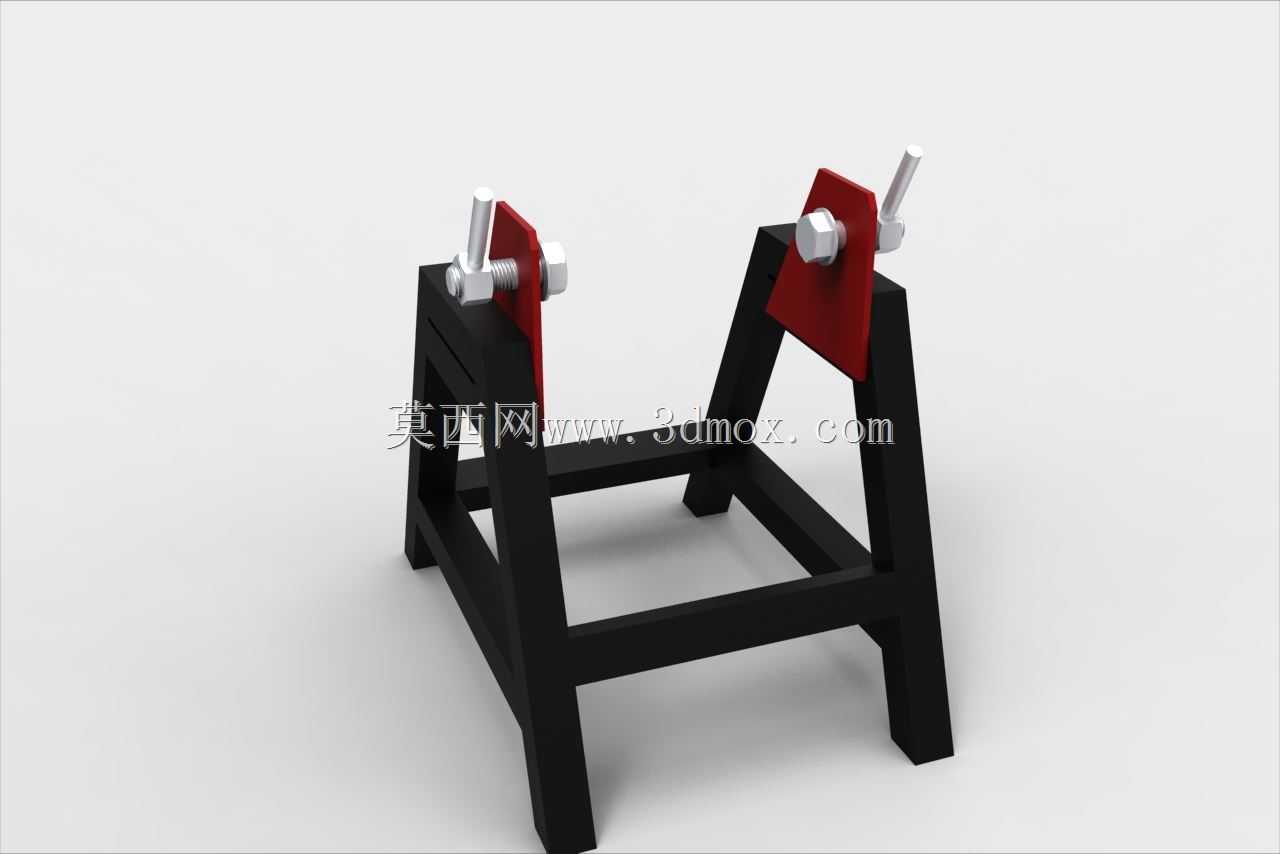

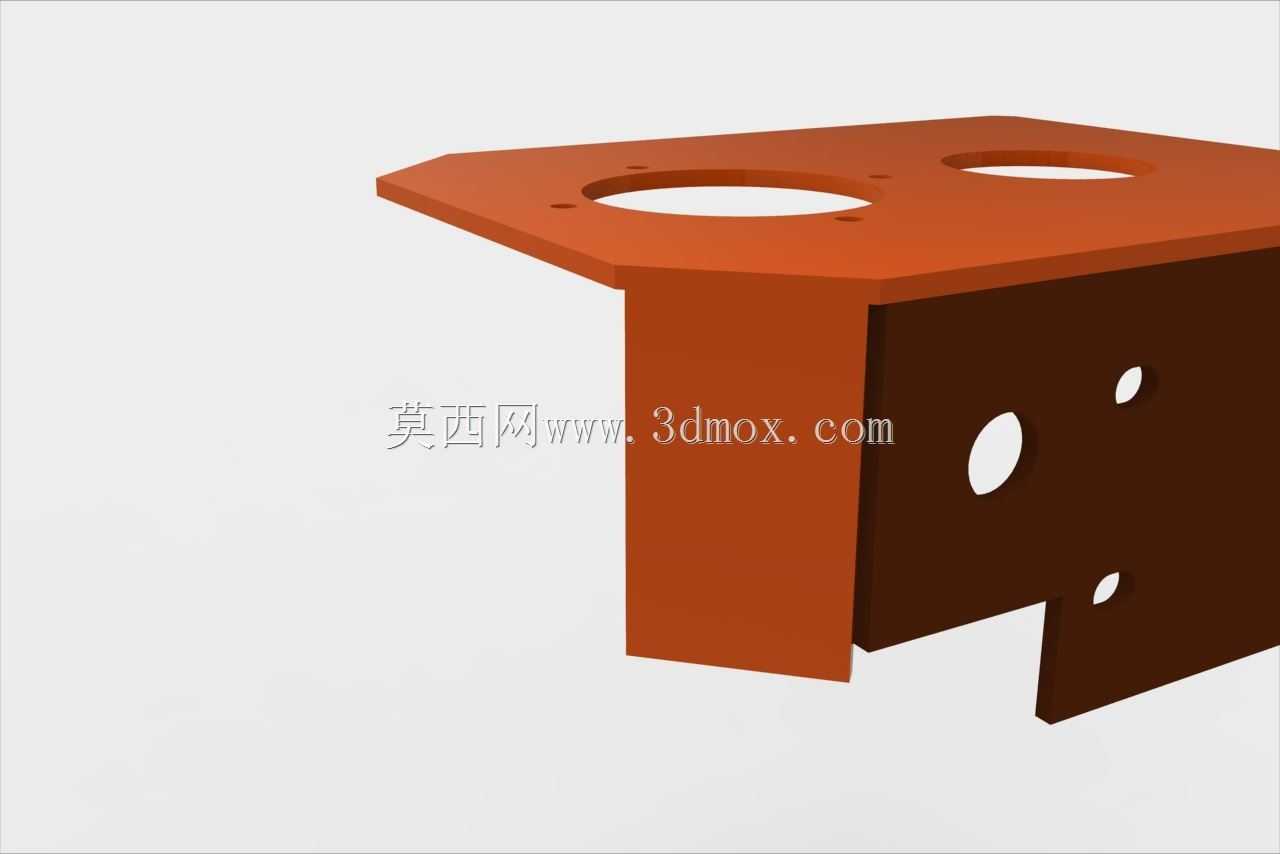

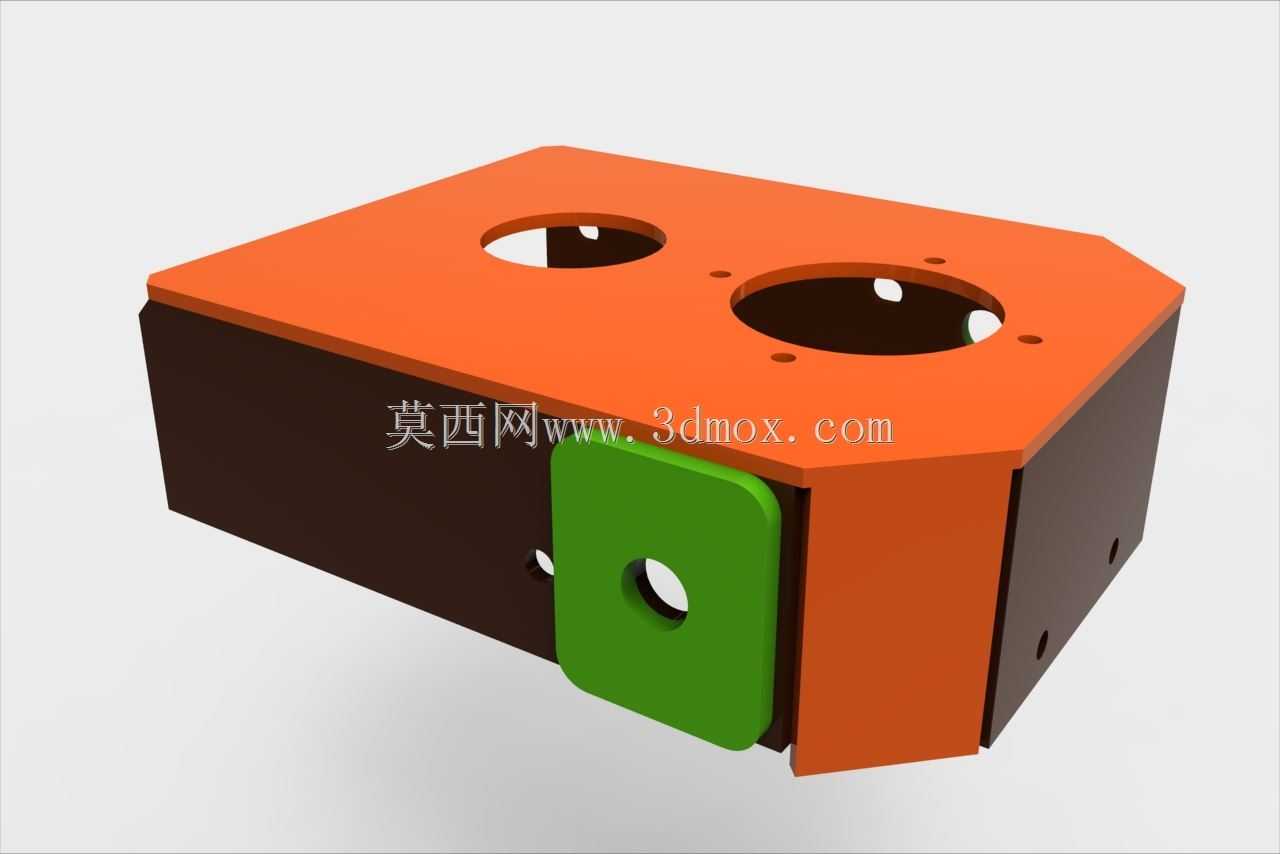

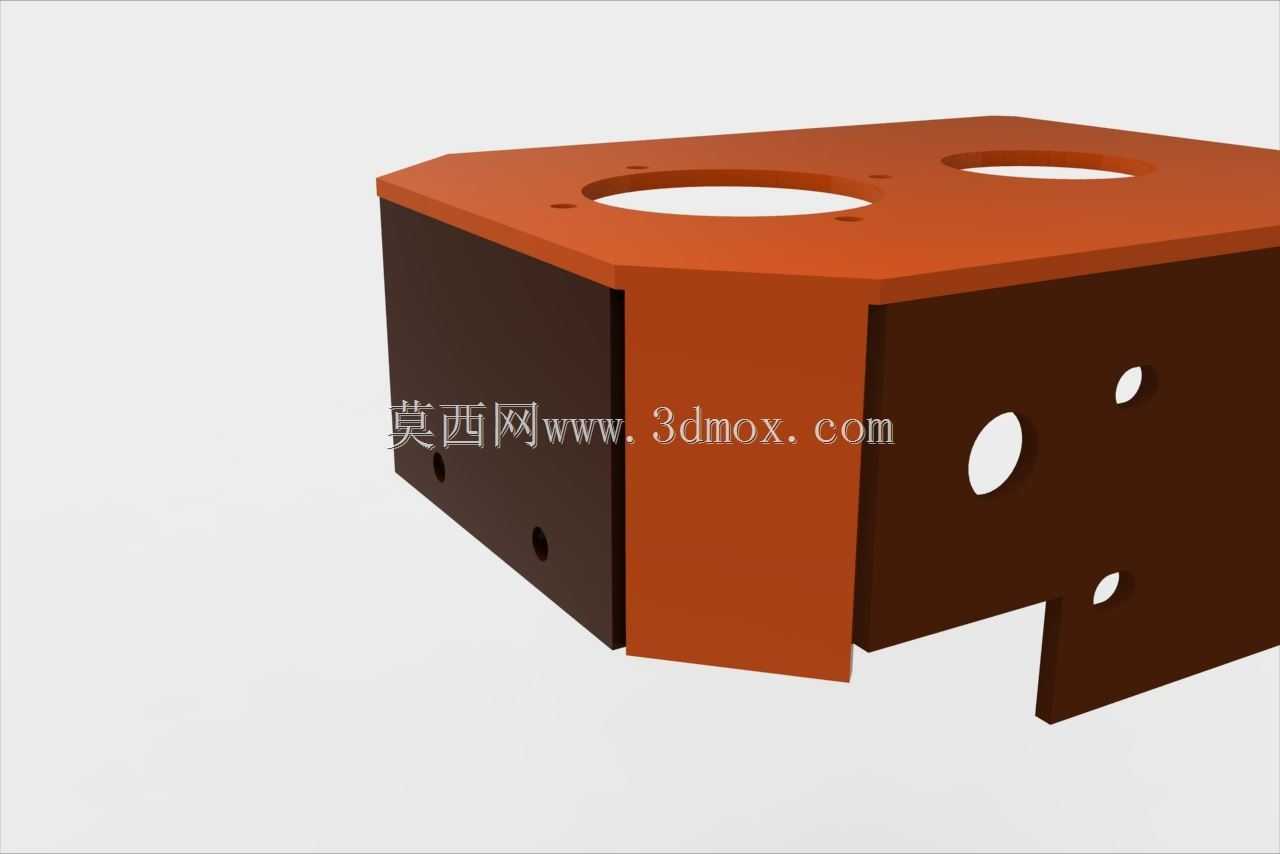

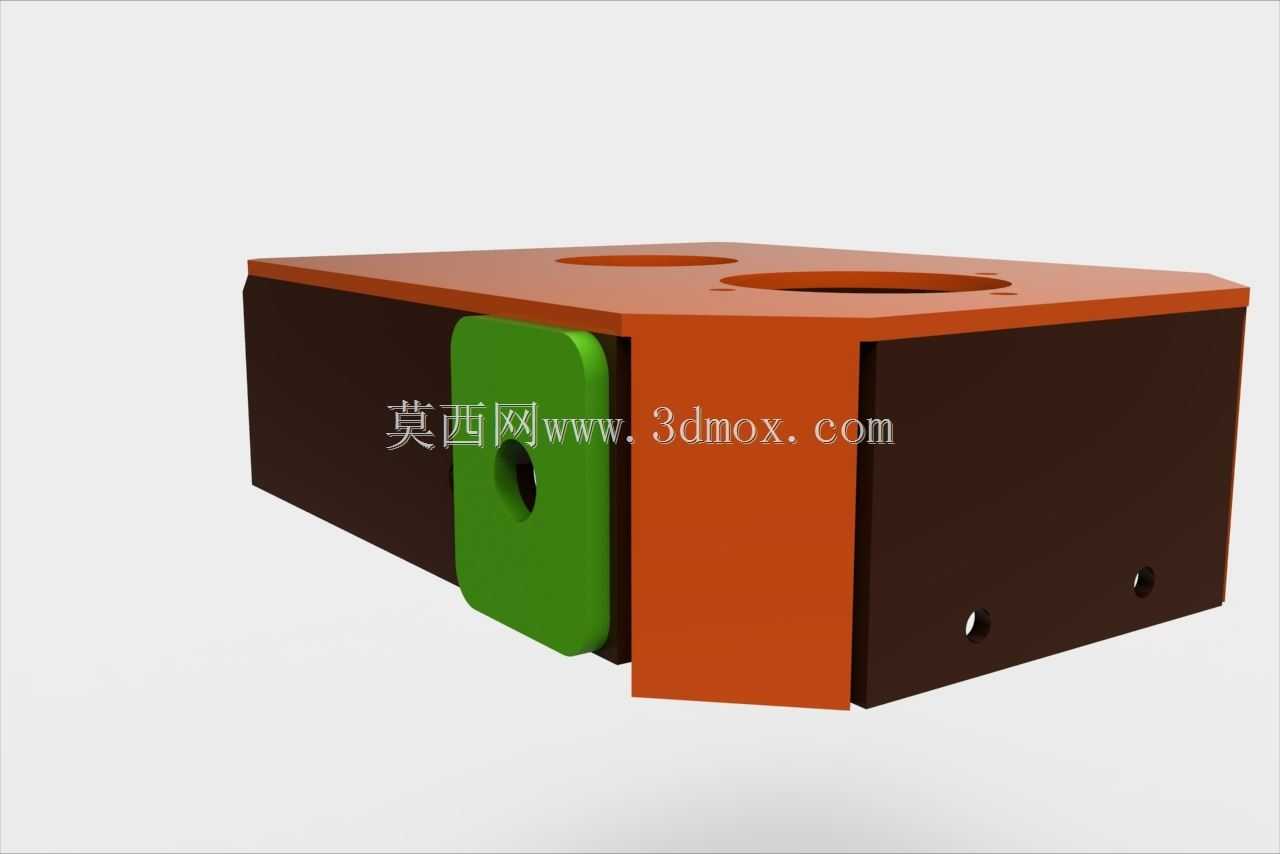

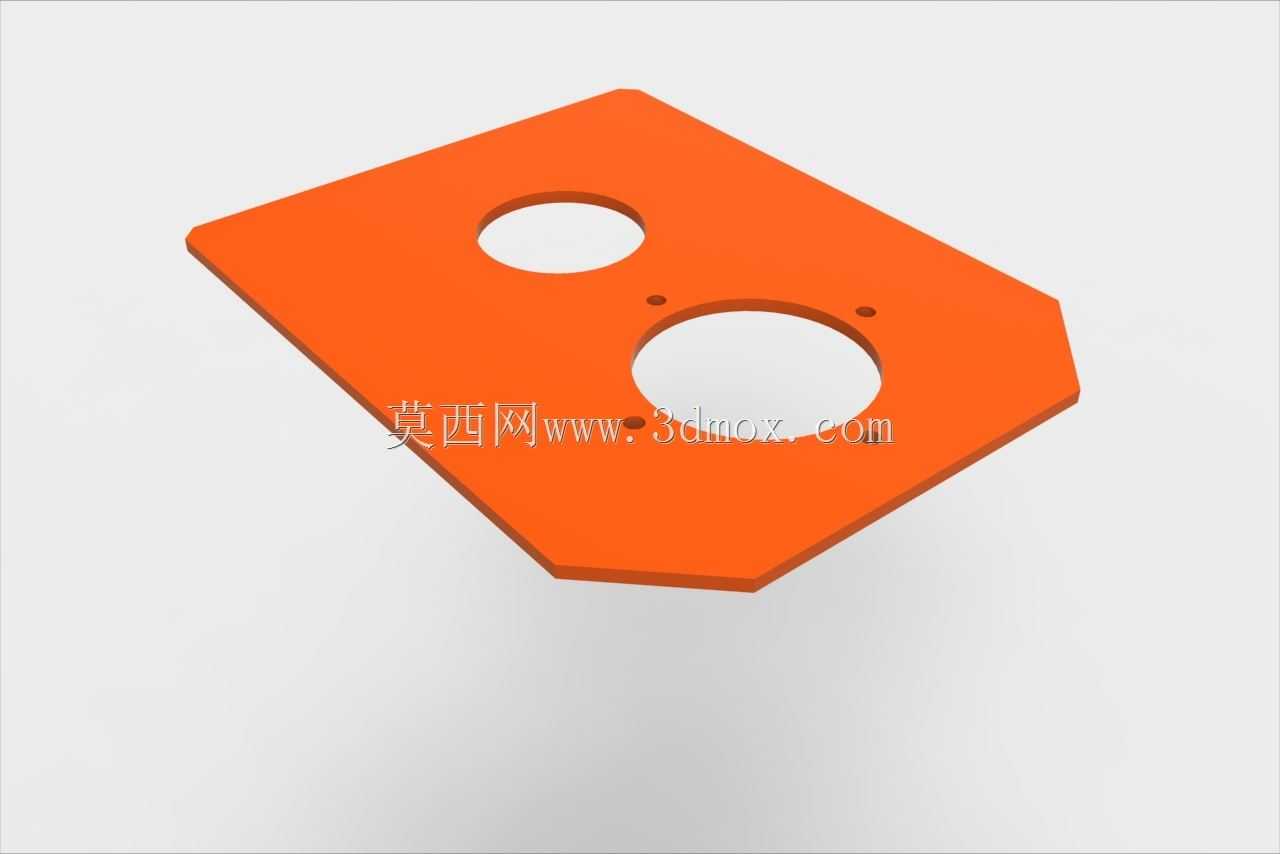

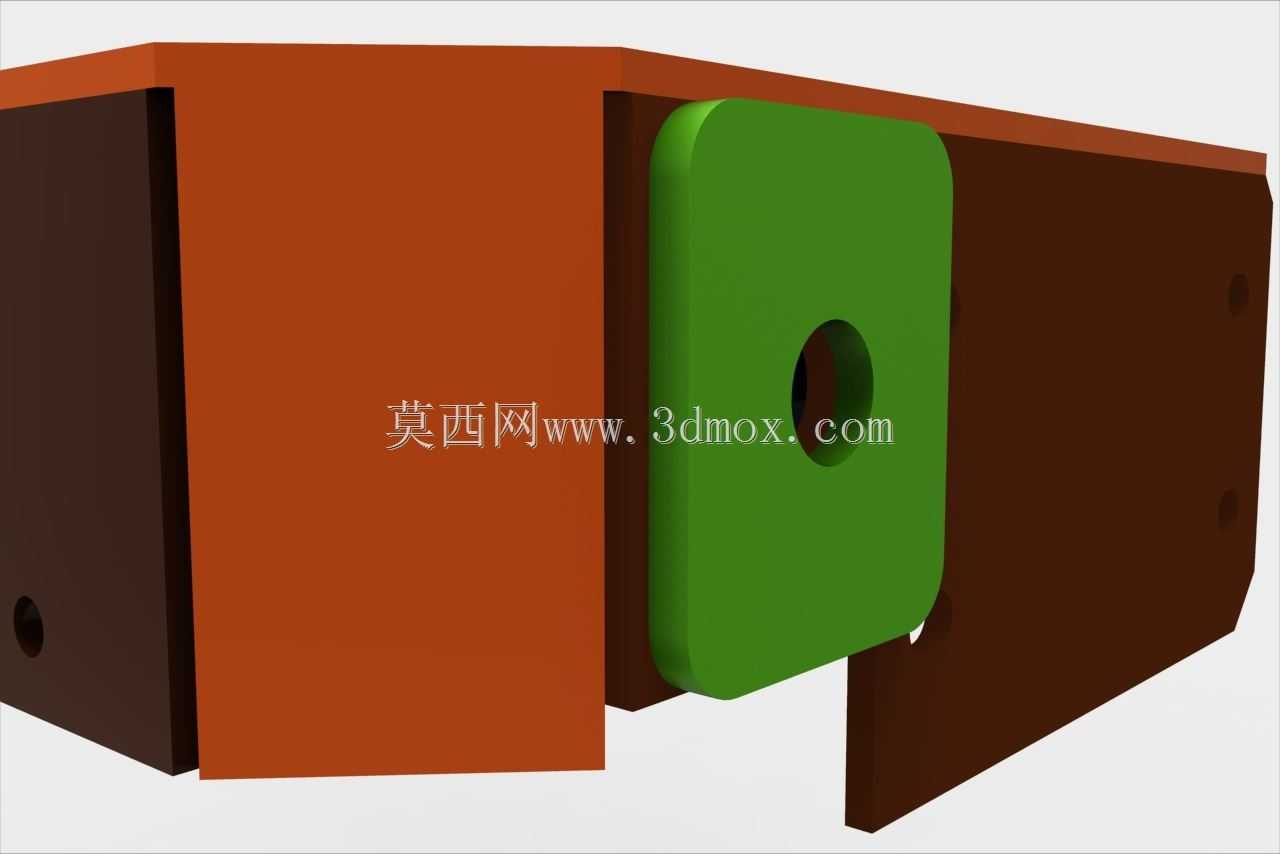

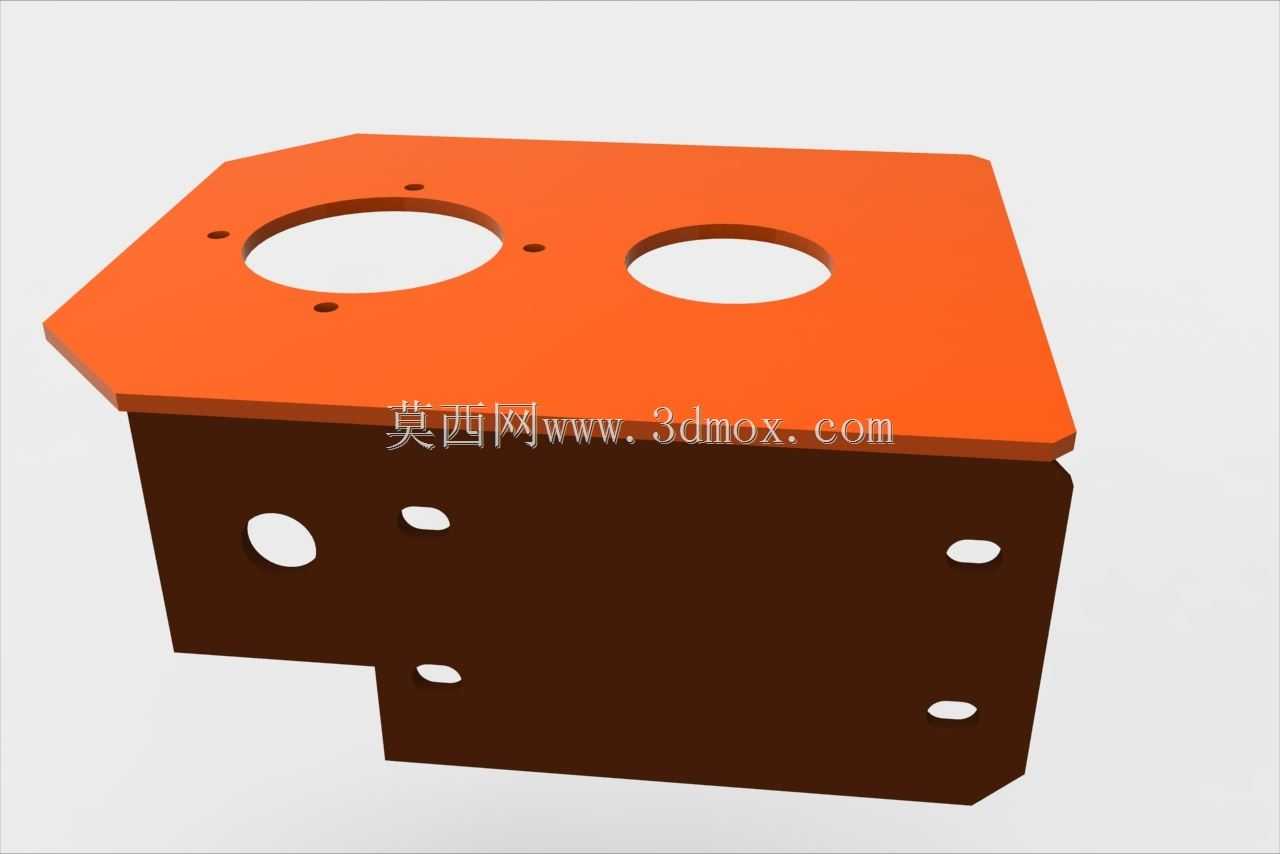

　　这款回转式焊接作业台，主要面向管道预制、小型结构件环缝焊接的车间作业场景，适配中小管径管道对接、法兰与管段连接、小型筒体环缝焊接等工序，能替代传统人工转动工件的操作模式，降低焊工反复调整工件姿态的劳动强度，同时保障环缝焊接过程中焊枪相对焊缝的位置稳定，有效减少焊接缺陷出现概率。从结构设计逻辑来看，设备采用立式分层承载布局，底部为方管焊接成型的四脚支架，支架腿底部预留安装孔位，可通过膨胀螺栓固定在车间混凝土地面，安装时需保证台面水平度偏差不超过1mm/1000mm，避免工件回转时出现偏心晃动；支架内部预留驱动组件安装空间，内置回转支承与齿轮传动结构，可实现台面360度无级回转，回转速度可根据焊接工艺参数调整，适配氩弧焊、

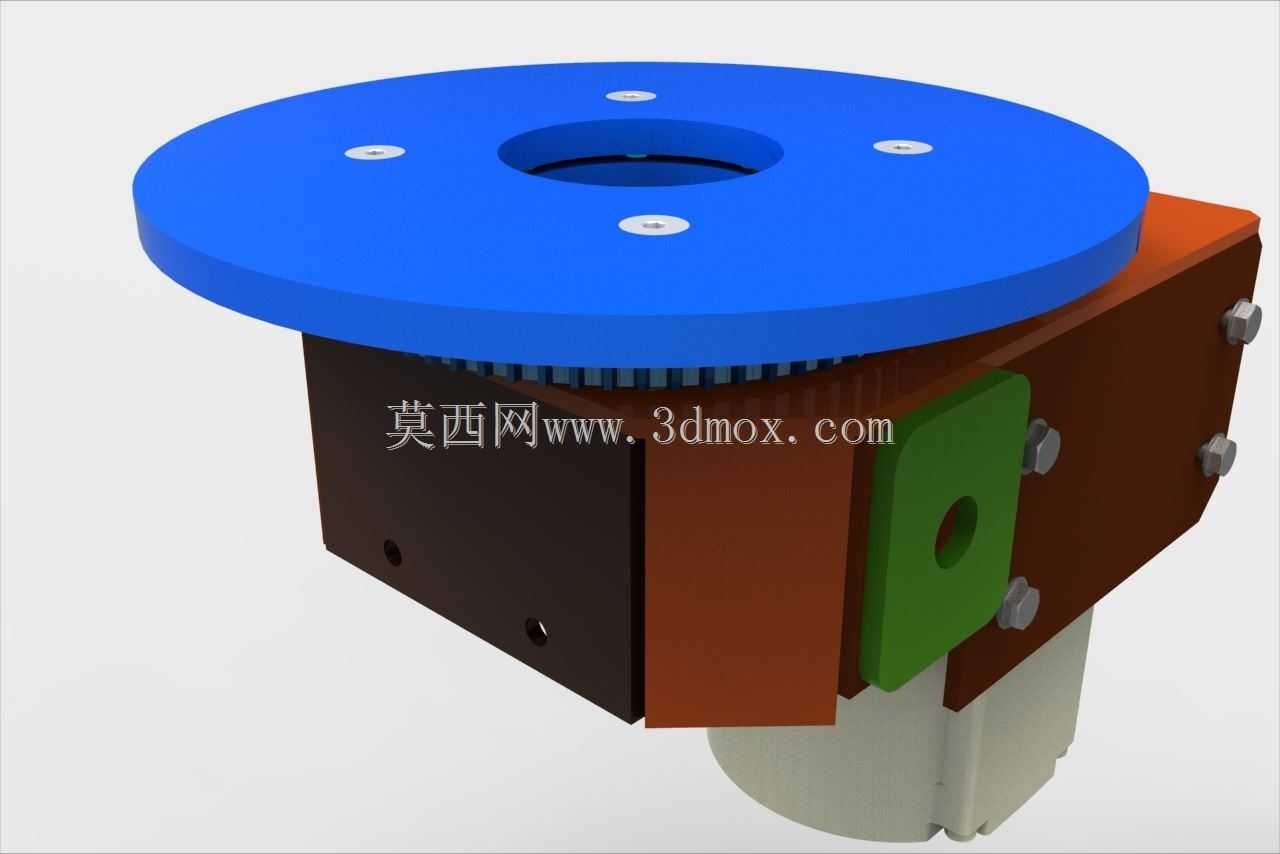

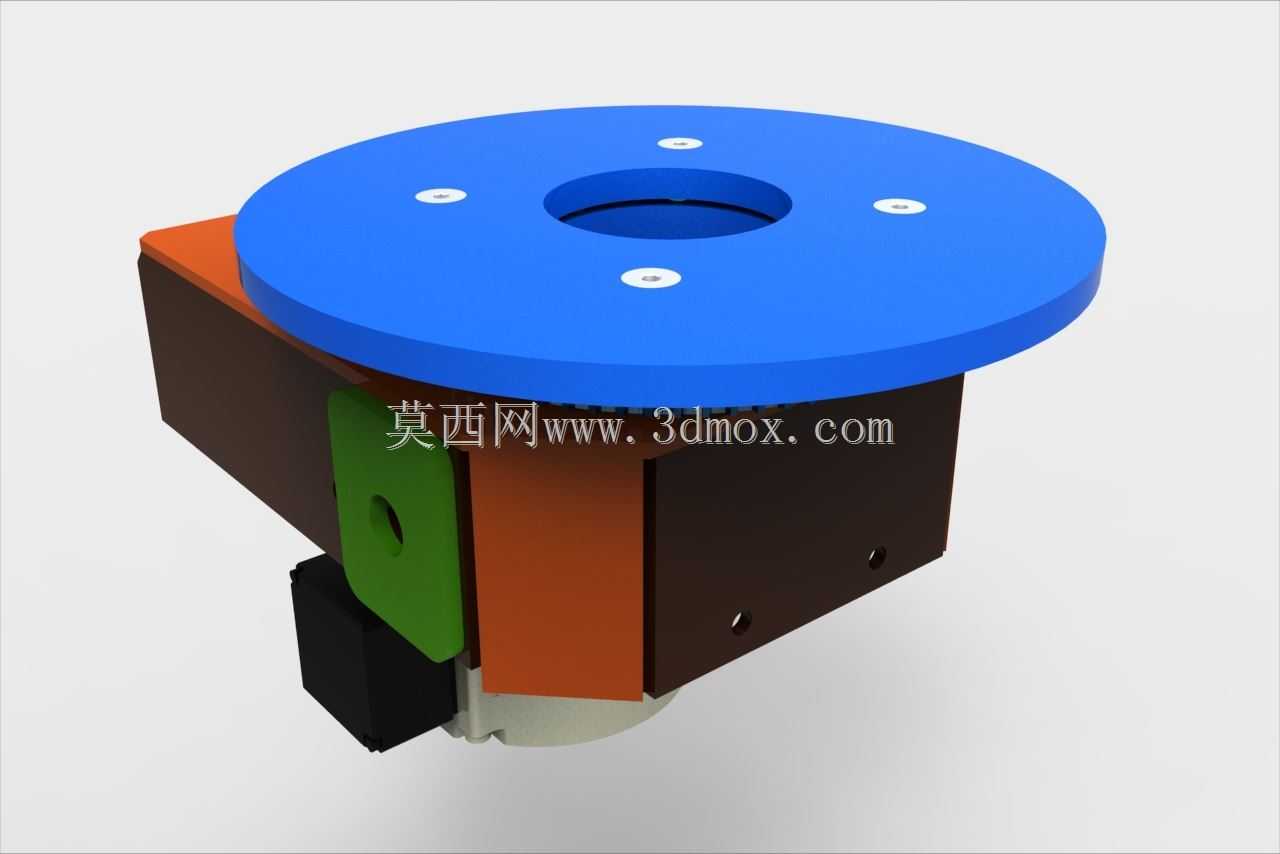

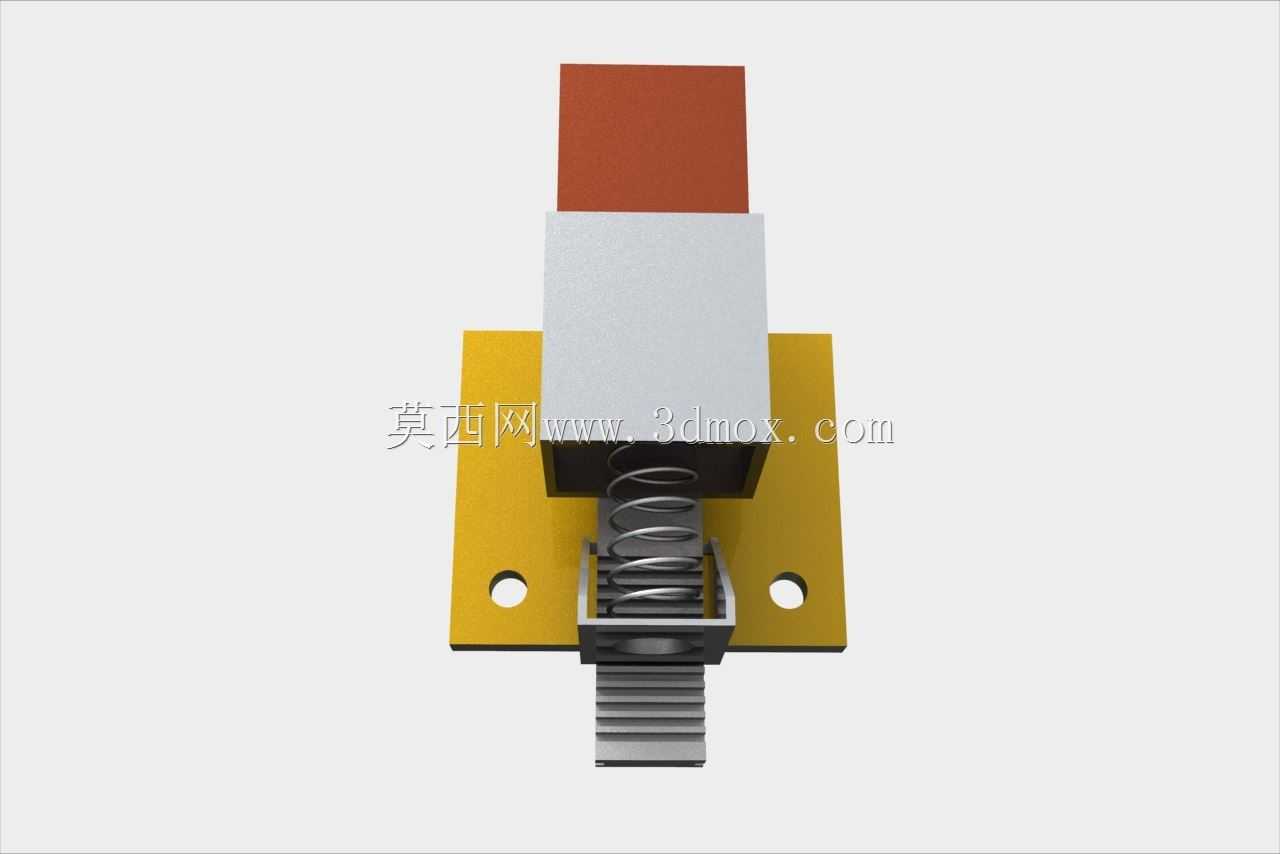

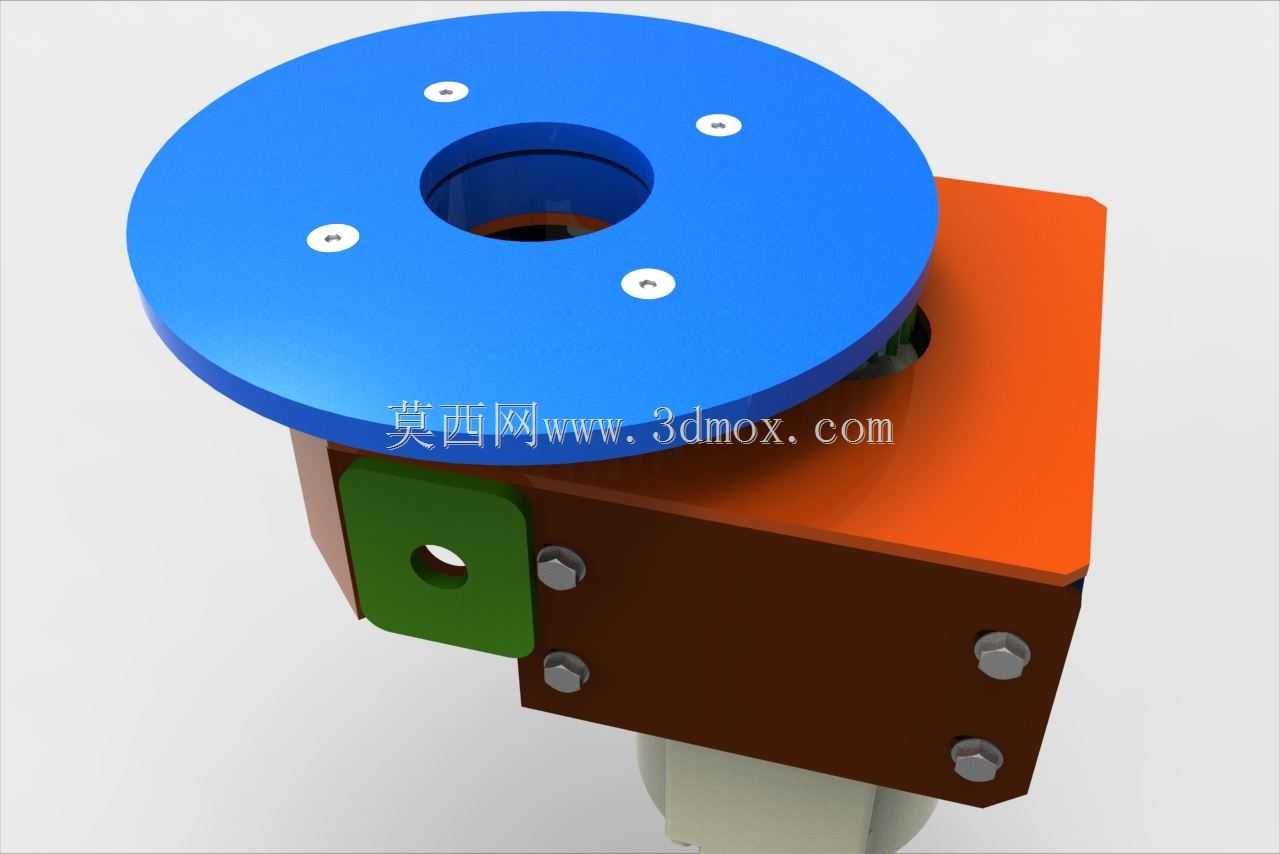

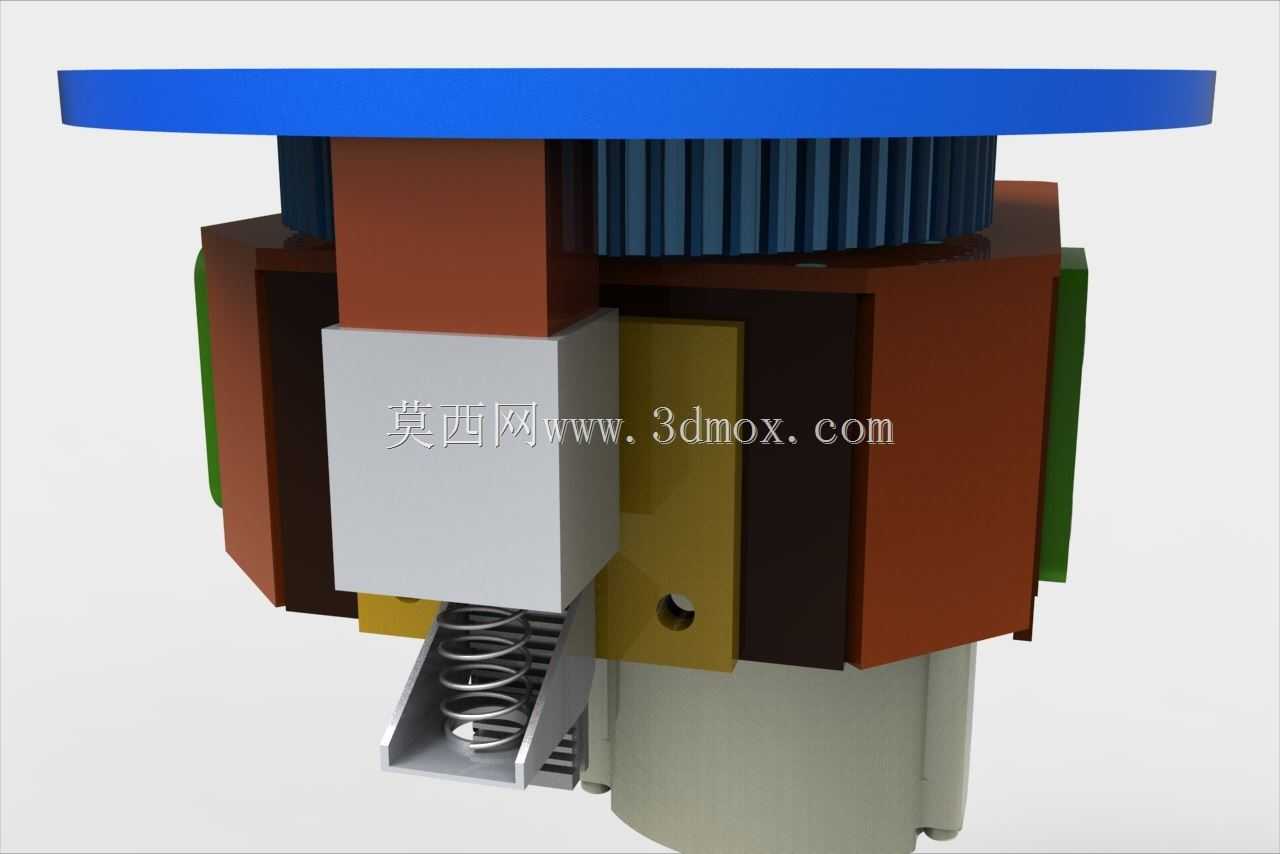

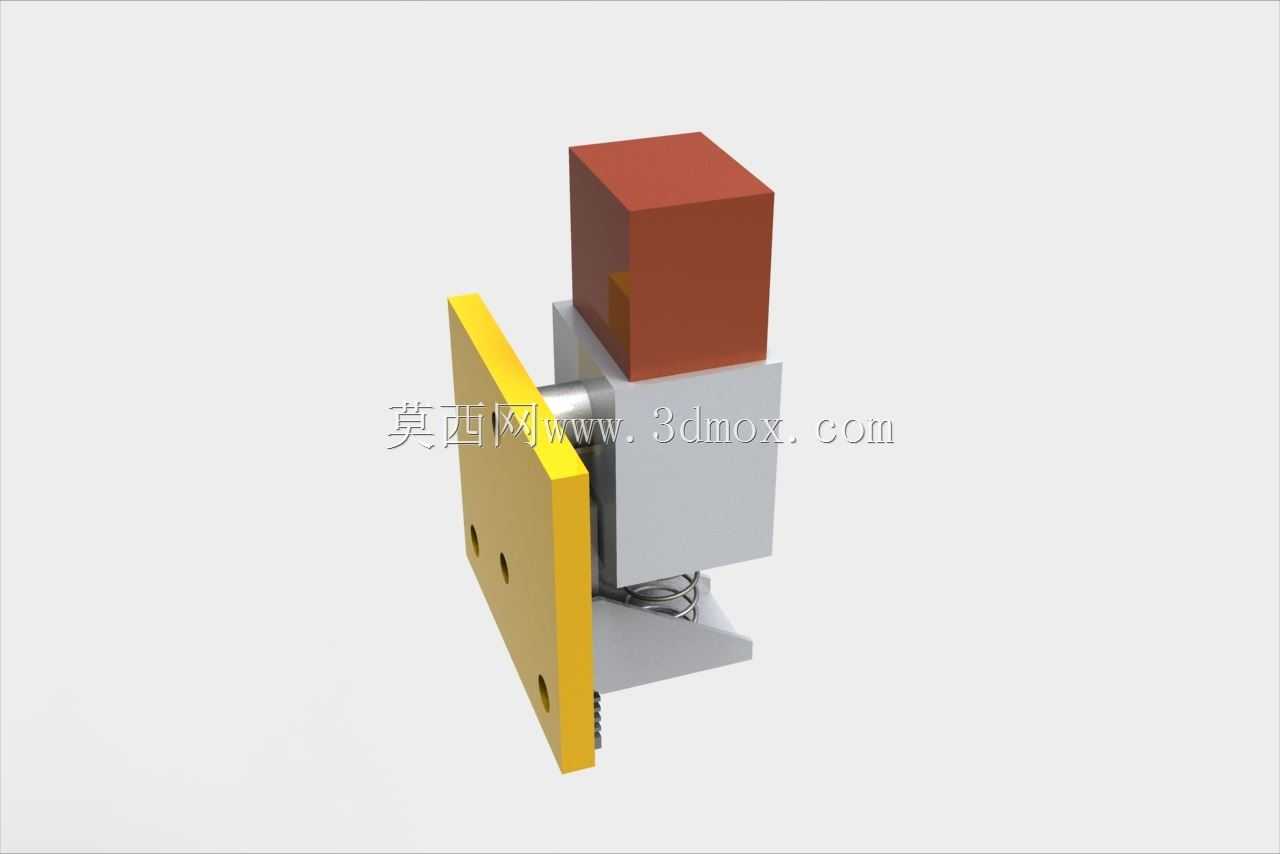

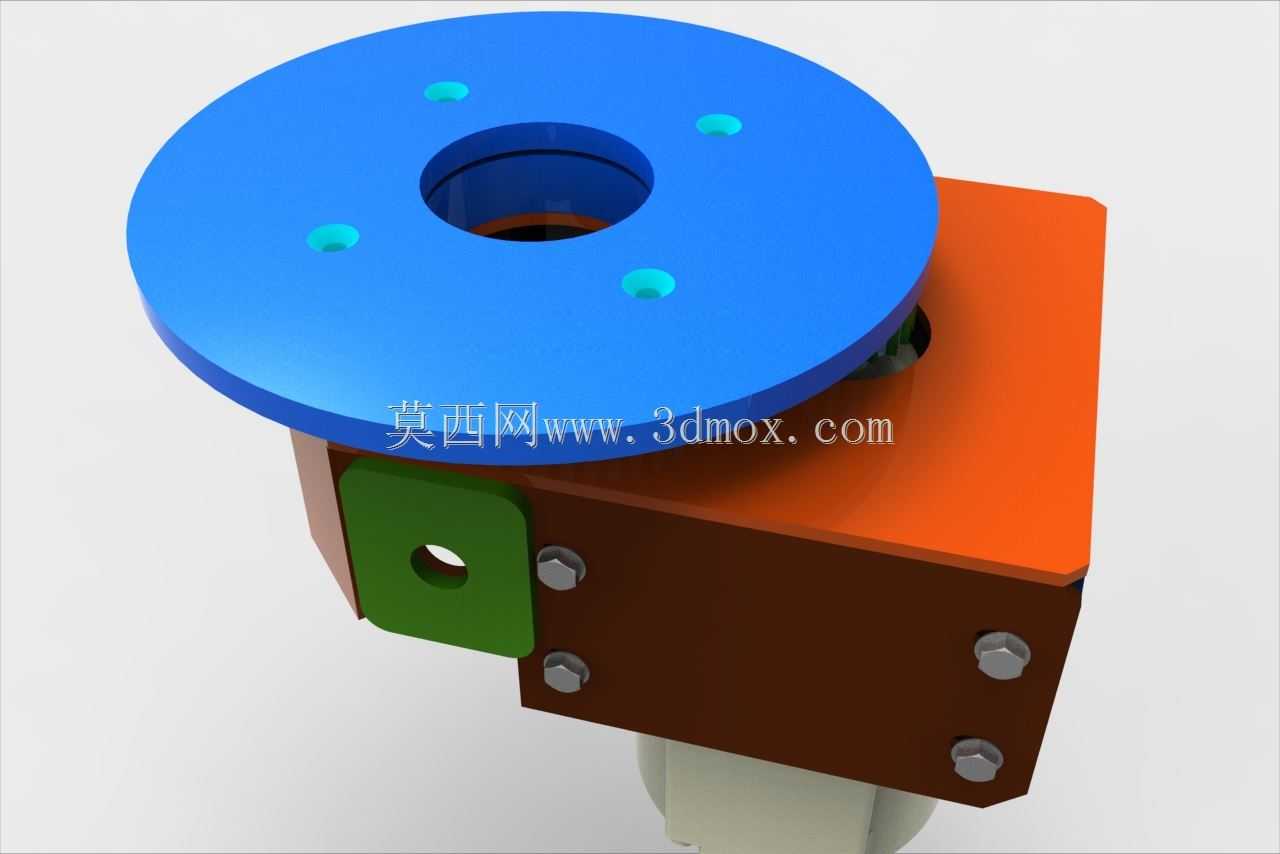

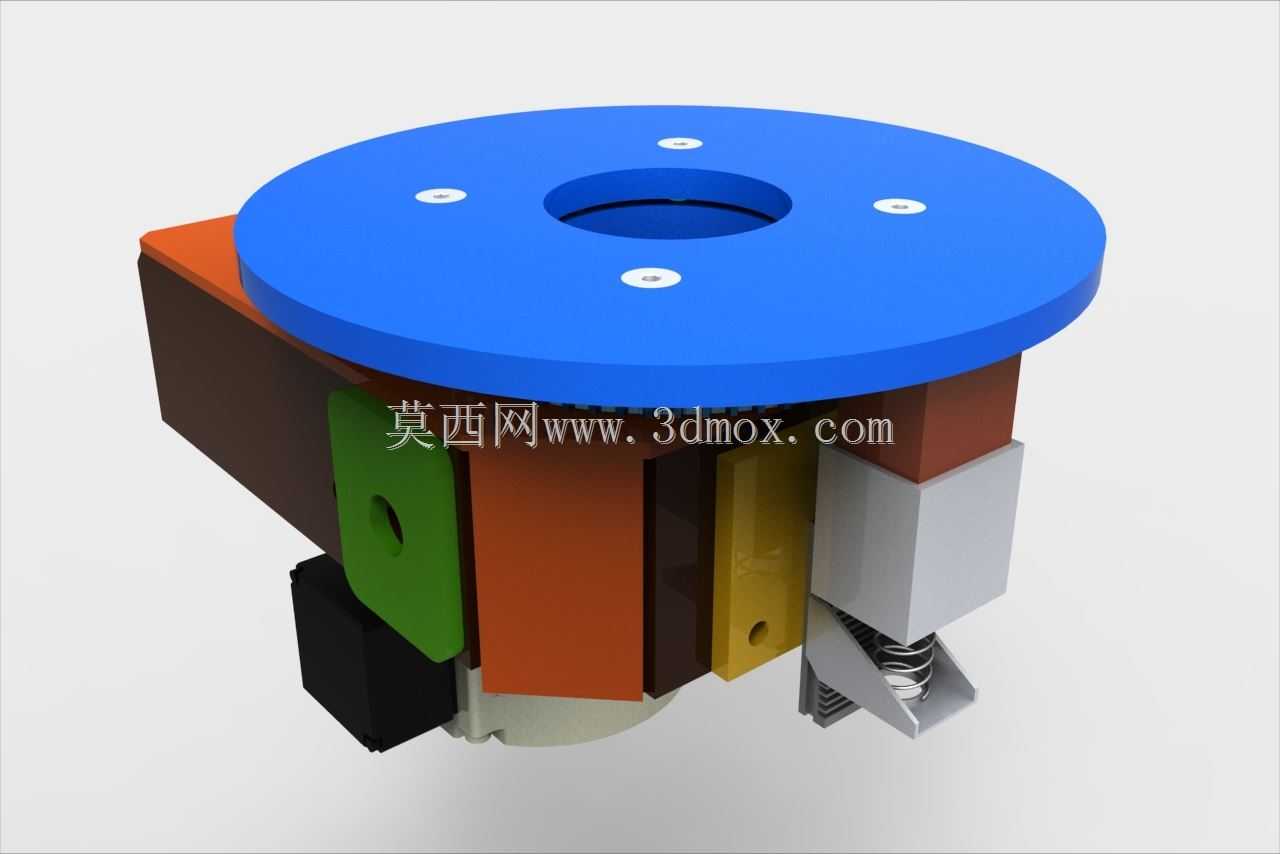

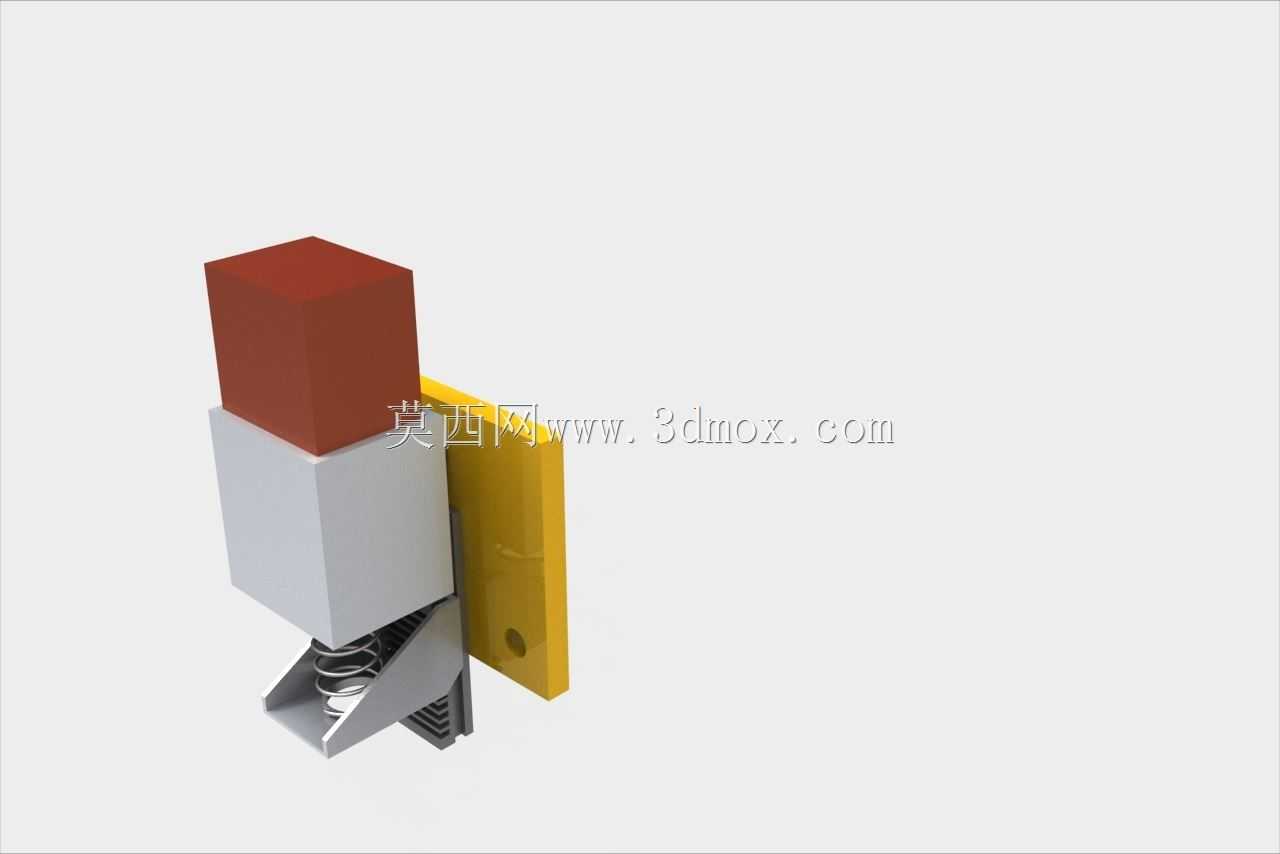

　　二保焊等不同焊接方式的线速度要求。台面部分采用多层结构设计，最上层为带定位槽的圆形工装装夹面，配套可调节式快速夹钳，能根据不同直径的圆形工件、异形结构件调整装夹位置，夹钳行程可覆盖直径50mm至400mm的工件装夹需求，装夹时无需额外制作专用工装，可快速适配多品种小批量的焊接作业需求；台面下方设置环形集渣槽，可承接焊接过程中掉落的焊渣、飞溅物，避免杂物落入传动结构造成卡滞，日常维护时仅需清理集渣槽即可，降低设备运维工作量。设备侧面设置操作手柄，可手动控制台面的锁紧与回转，当需要固定工件位置进行点焊或者直缝焊接时，扳动手柄即可锁死台面回转自由度，锁紧后台面可承受最大50kg的偏载，不会出现位移偏转；进行环缝连续焊接时，

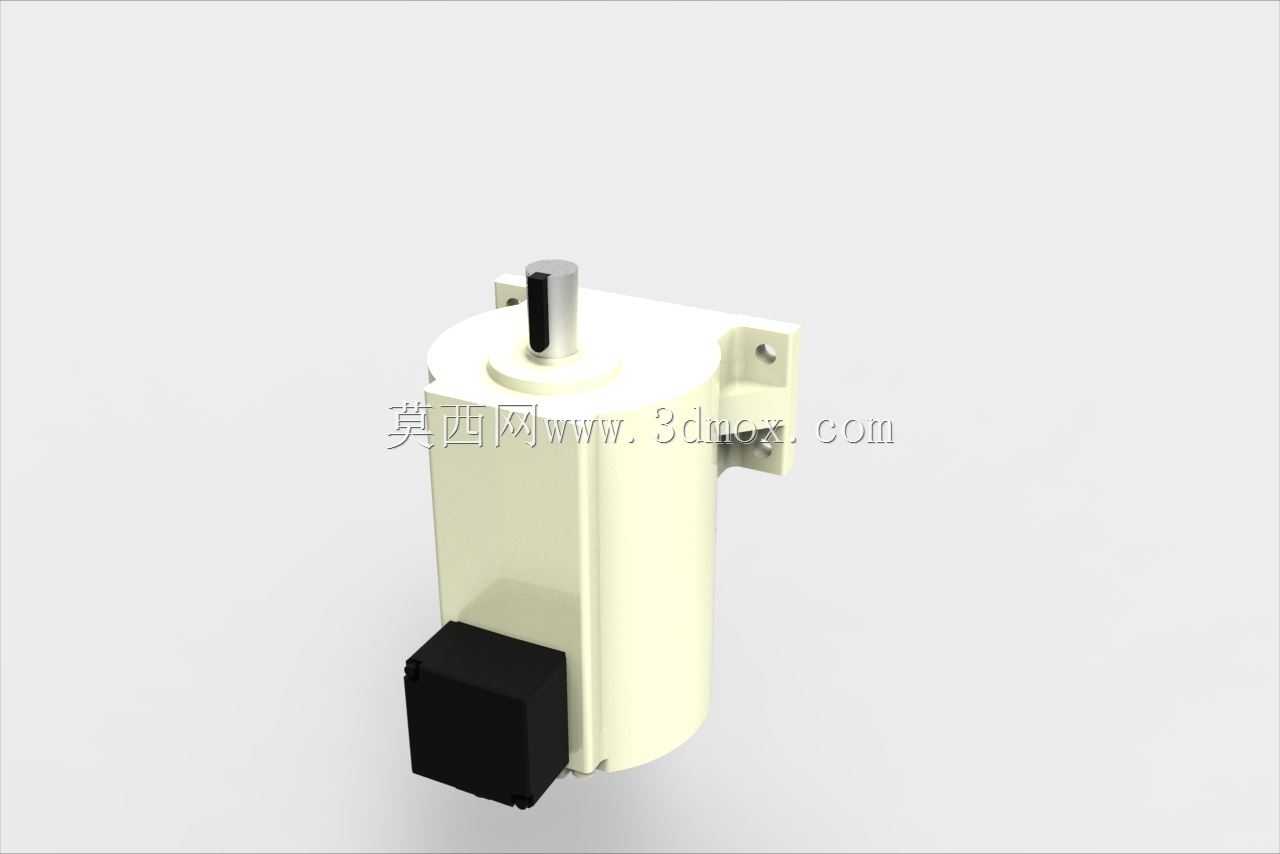

　　解锁手柄即可通过手动或者附加驱动组件带动台面匀速回转，保证焊接过程连续稳定。设计时充分考虑车间作业的实际工况，所有外露金属部件均做防锈喷塑处理，传动部件设置防尘护罩，避免焊接烟尘、金属碎屑进入传动间隙造成磨损；设备整体高度设置为850mm，匹配普通成年焊工站立作业的操作高度，无需额外配置垫高站台，减少作业疲劳感。装夹面的T型槽采用标准尺寸设计，可兼容通用焊接夹具的安装，用户可根据自身加工需求加装气动夹紧组件、焊枪支架等附属结构，拓展设备的适用范围，比如搭配自动焊枪支架可实现小型环缝的半自动焊接，进一步提升焊接作业的一致性与效率。在安装边界方面，设备整体占地尺寸为600mm*600mm，安装时需在设备周边预留不小于500mm的操作空间，方便工件上下料与装夹调整；设备底部支架的跨距为550mm，固定时需保证四个支撑脚完全贴合地面，避免重载时出现倾斜。
