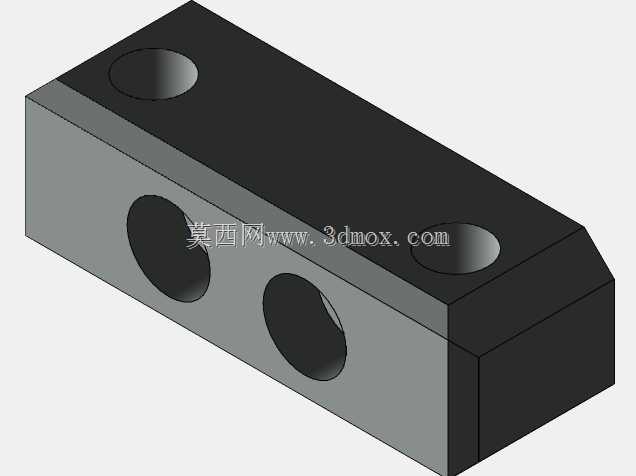

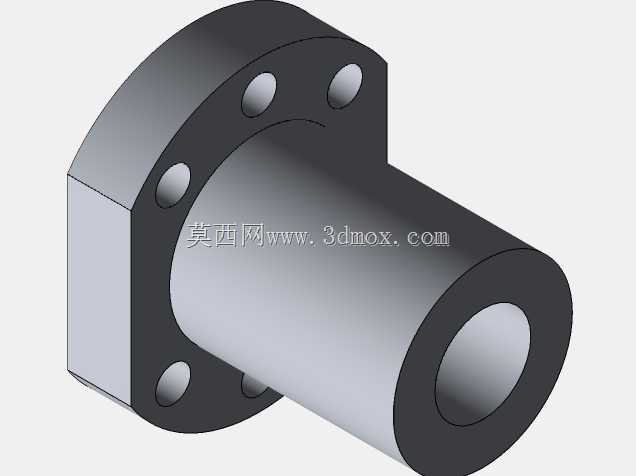

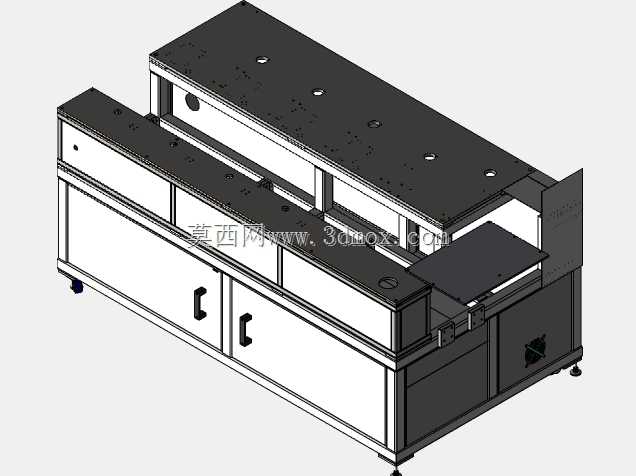

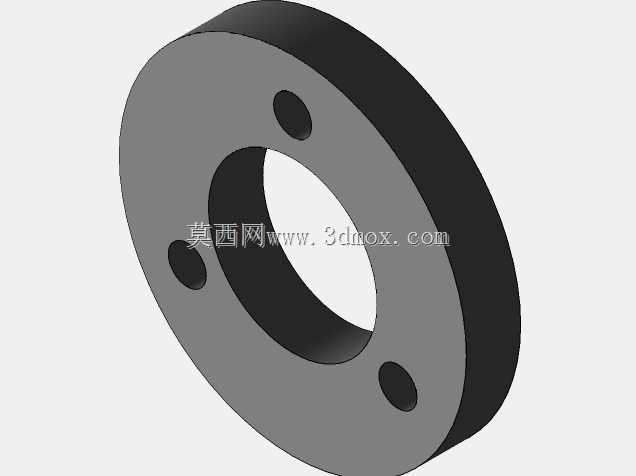

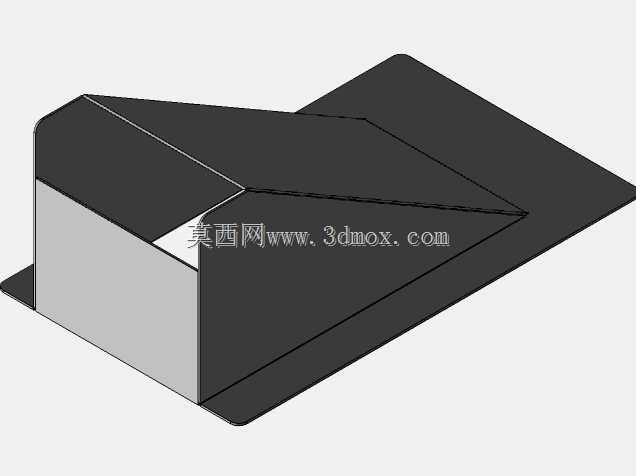

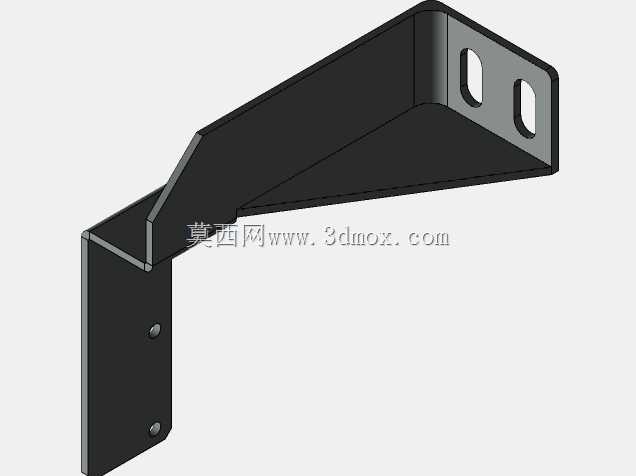

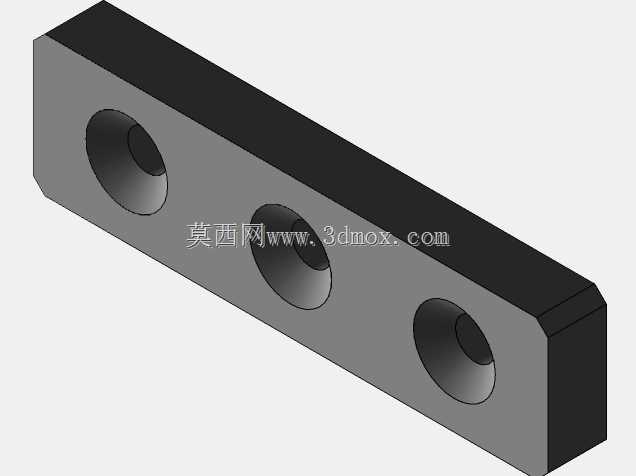

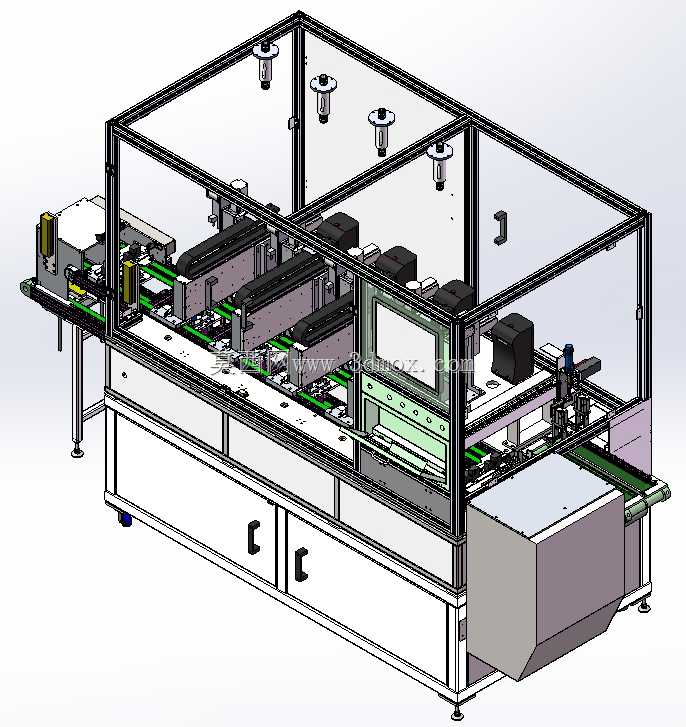

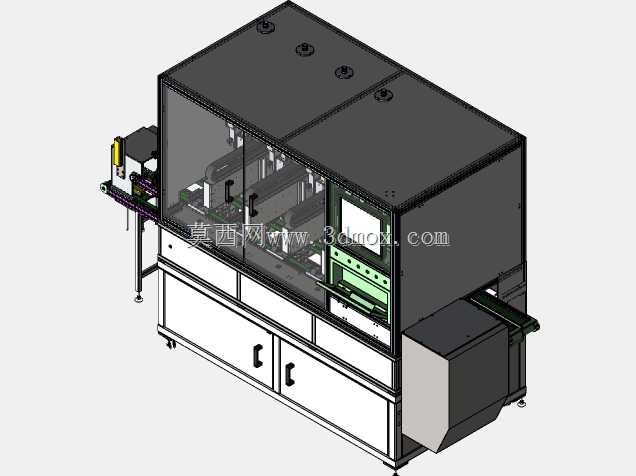

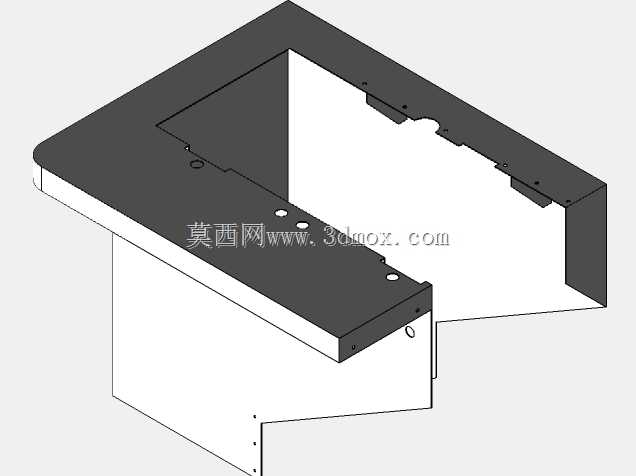

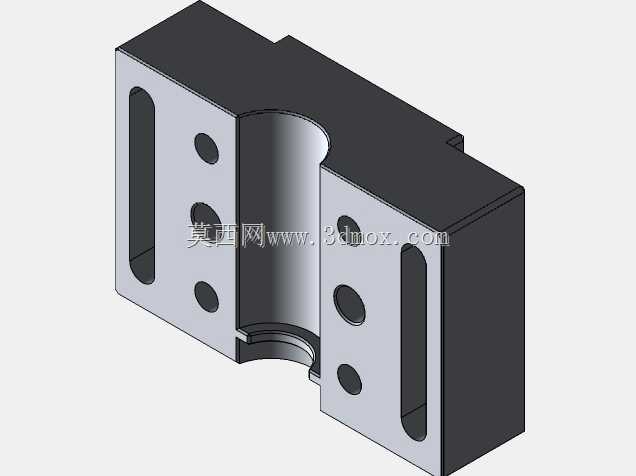

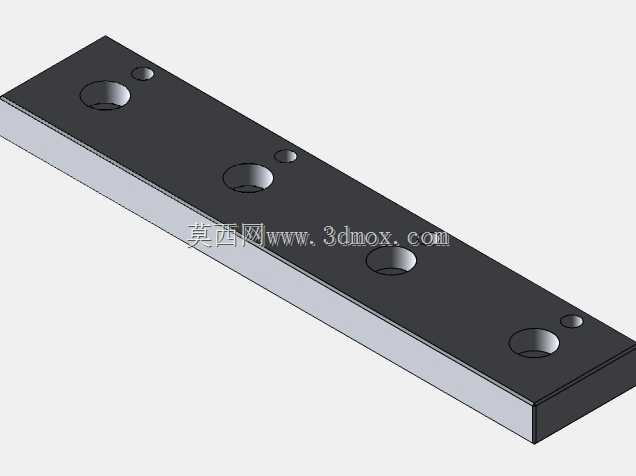

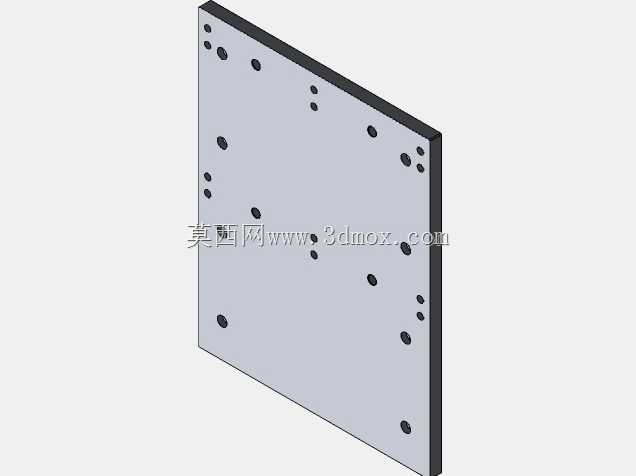

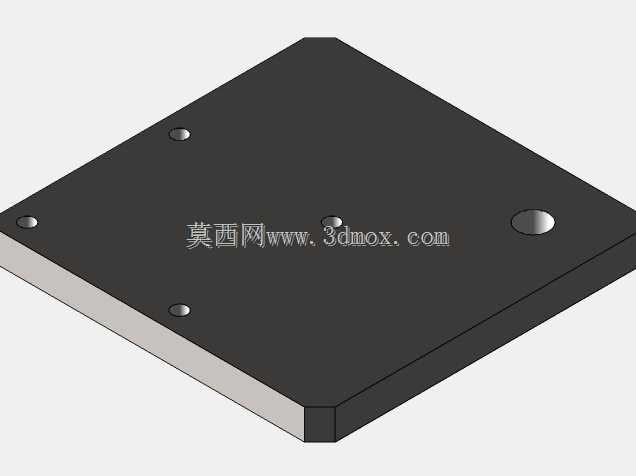

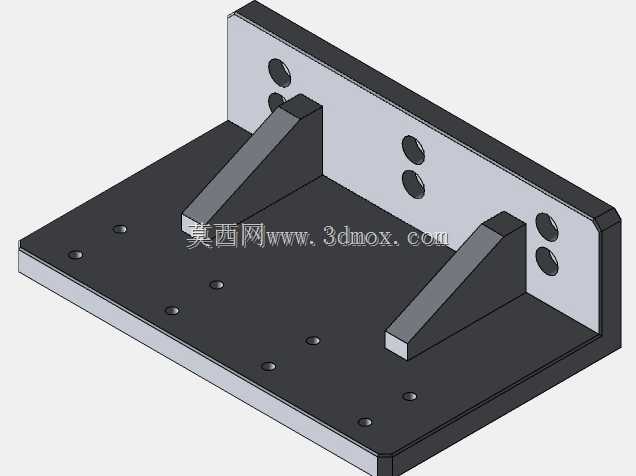

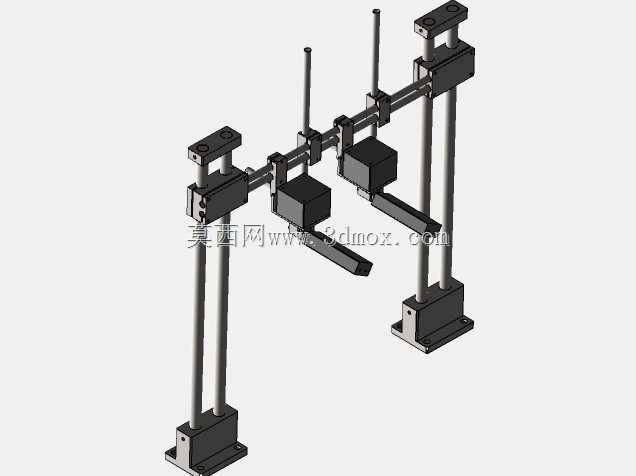

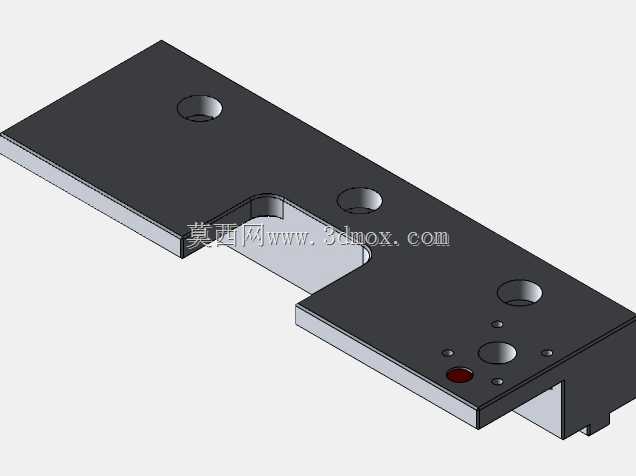

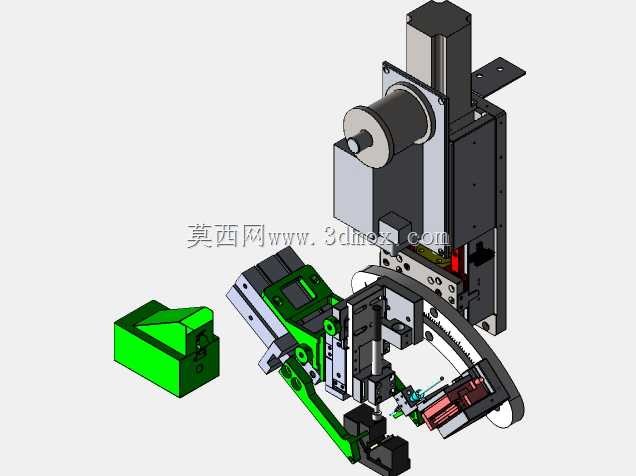

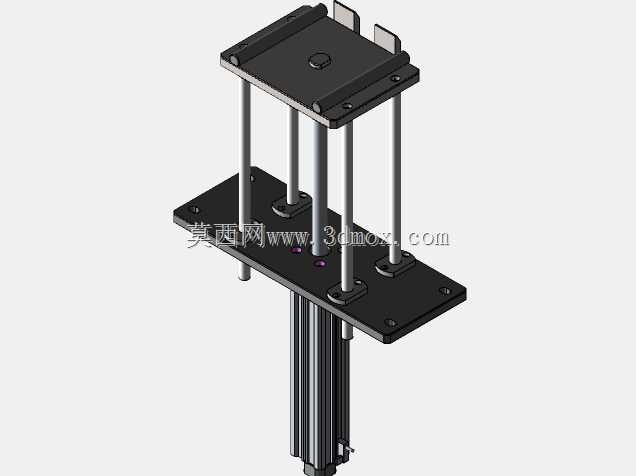

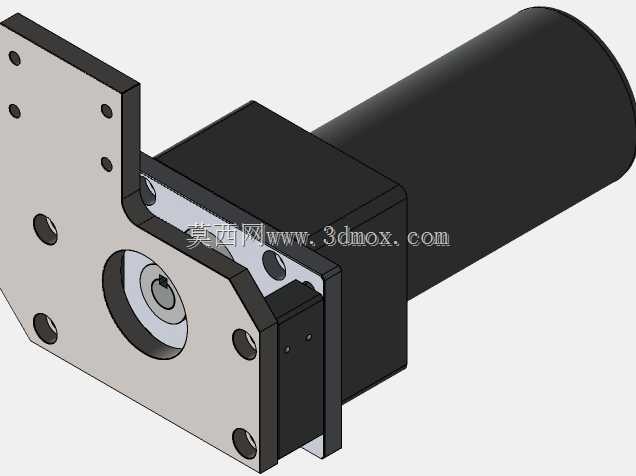

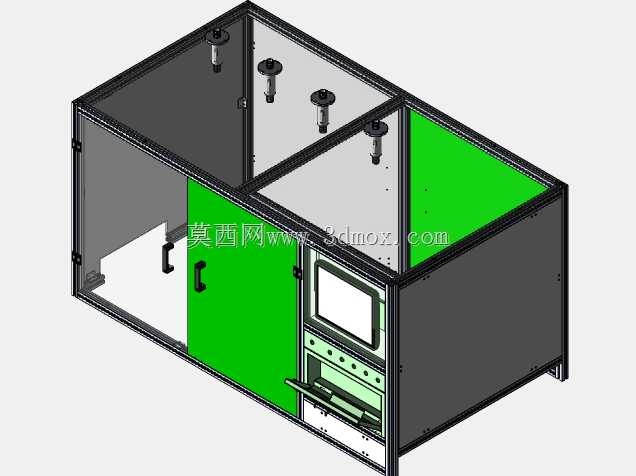

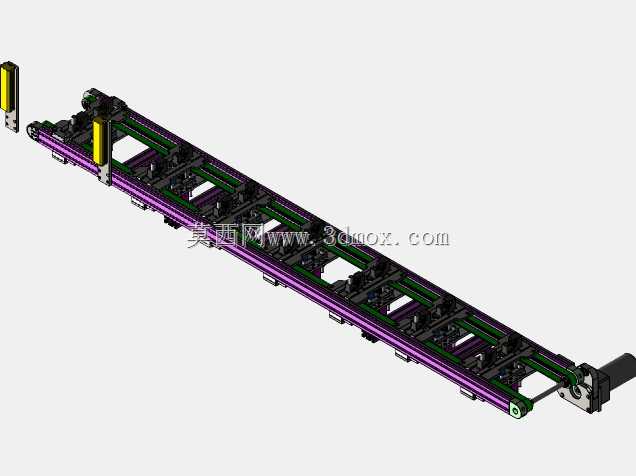

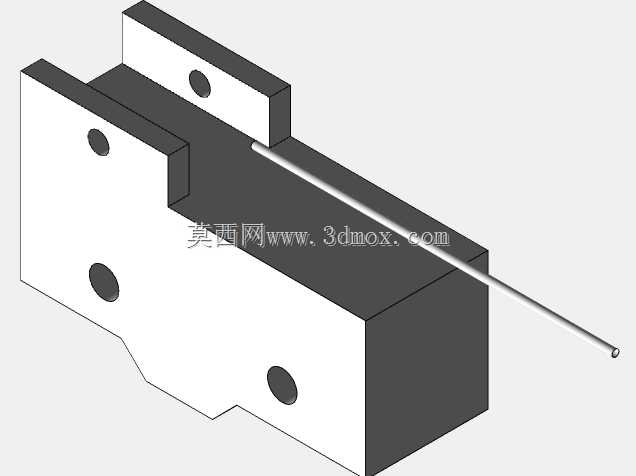

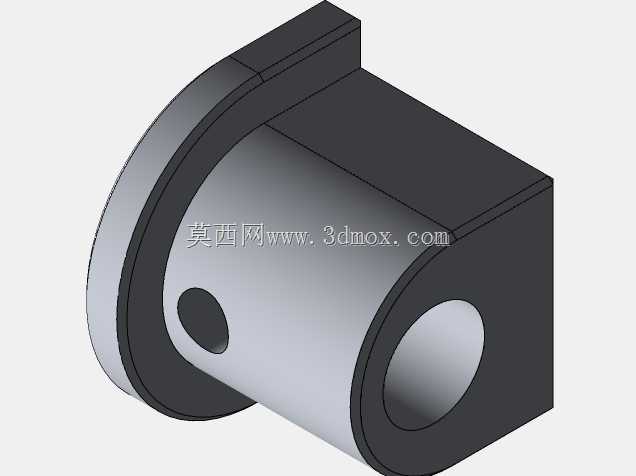

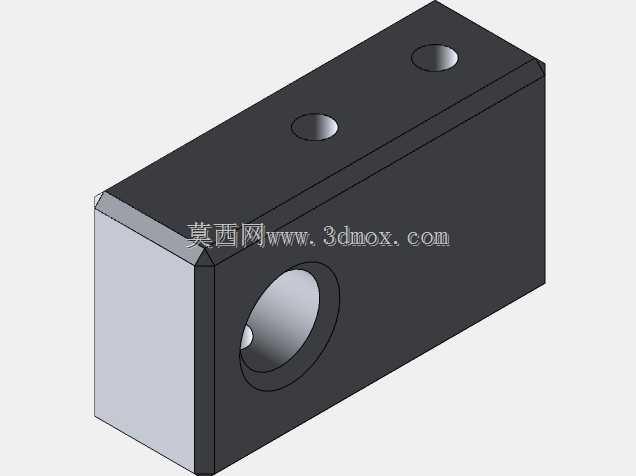

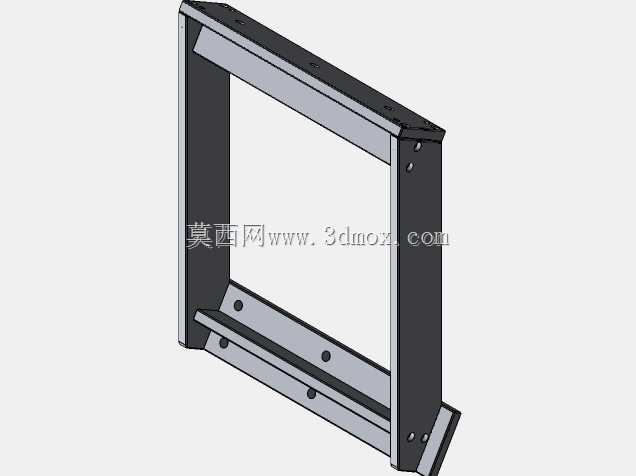

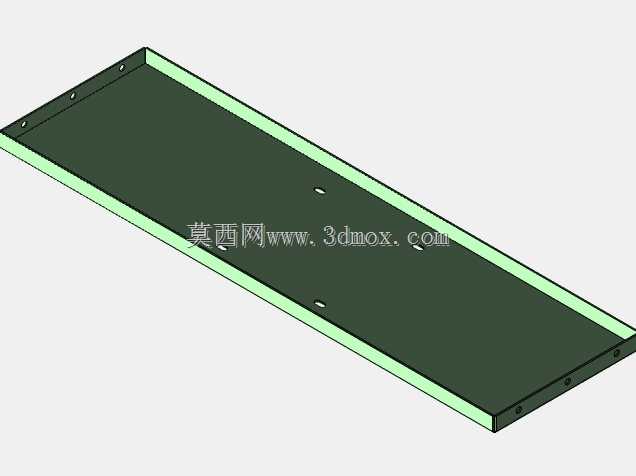

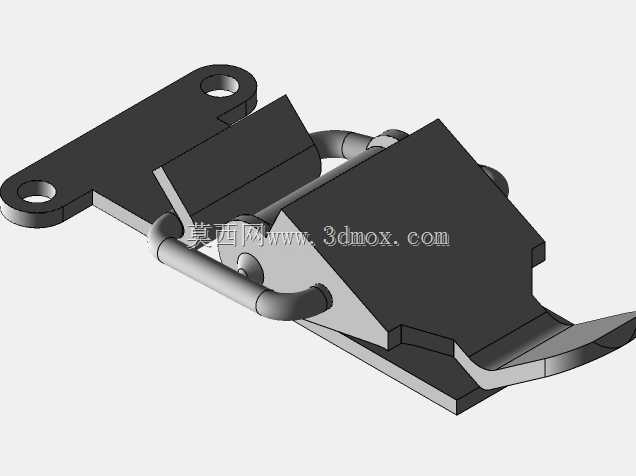

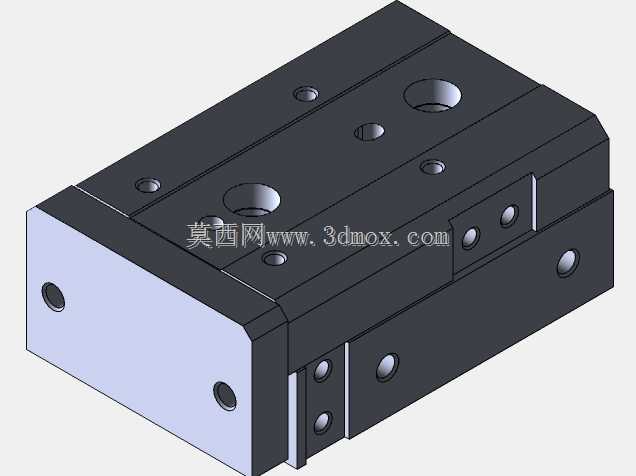

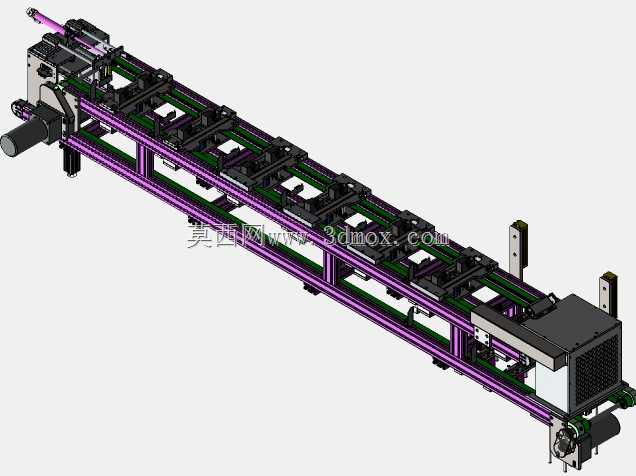

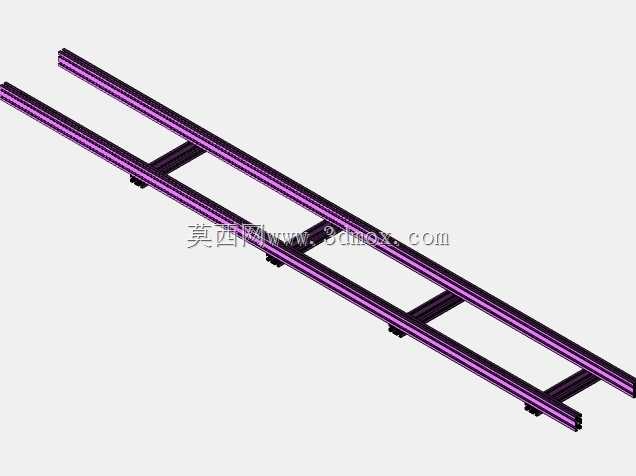

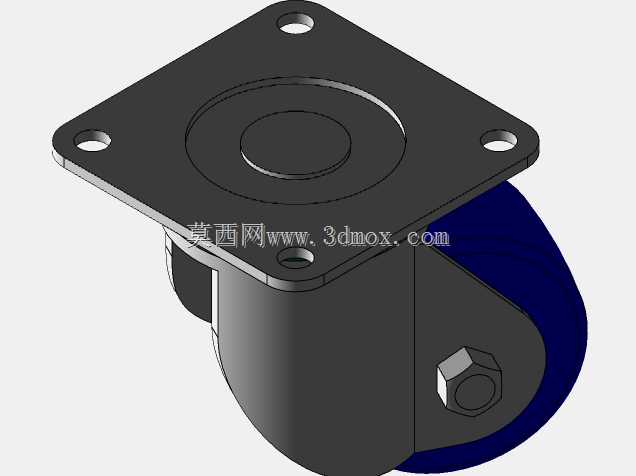

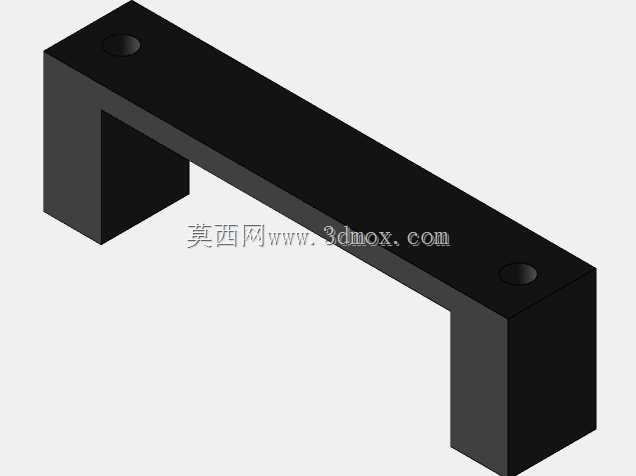

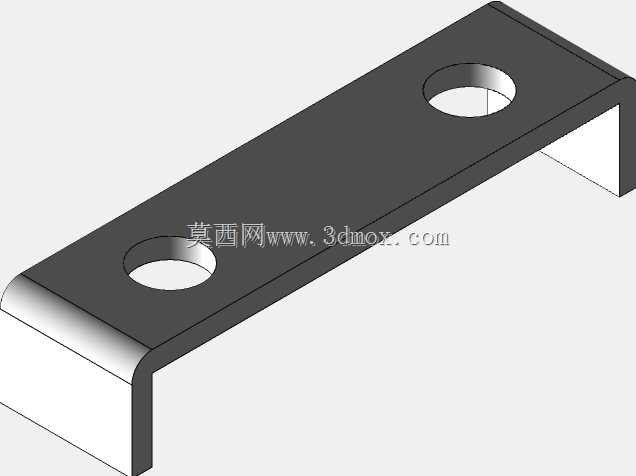

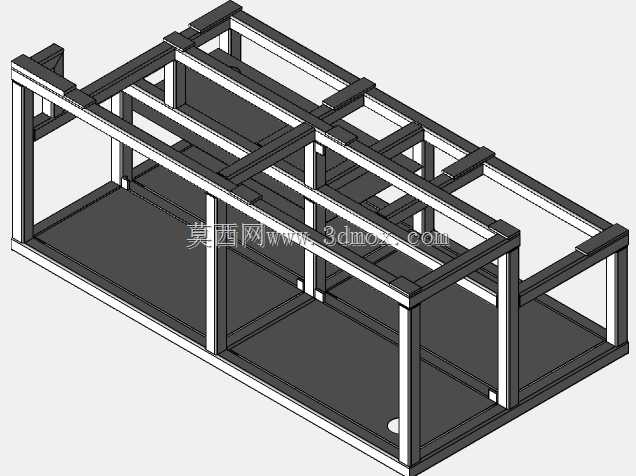

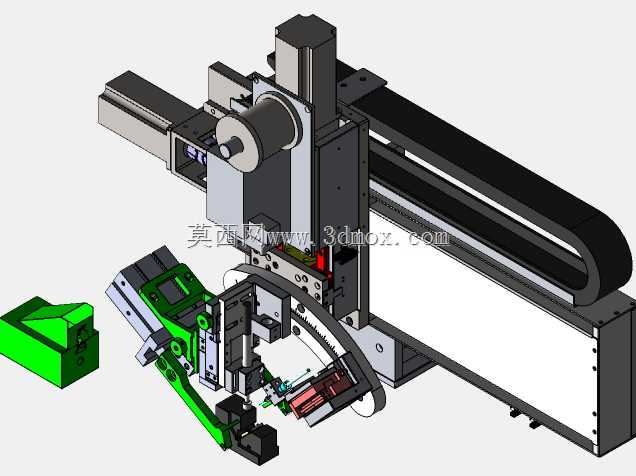

非标全自动焊锡机核心安装基座结构

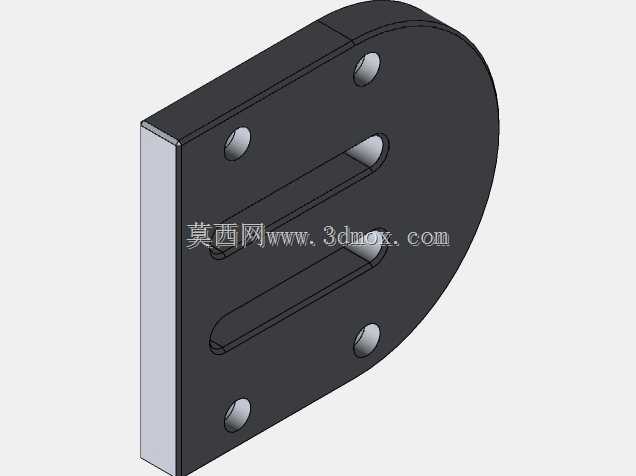

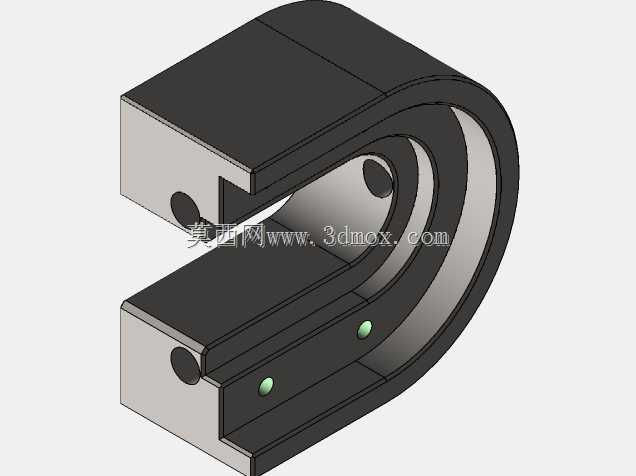

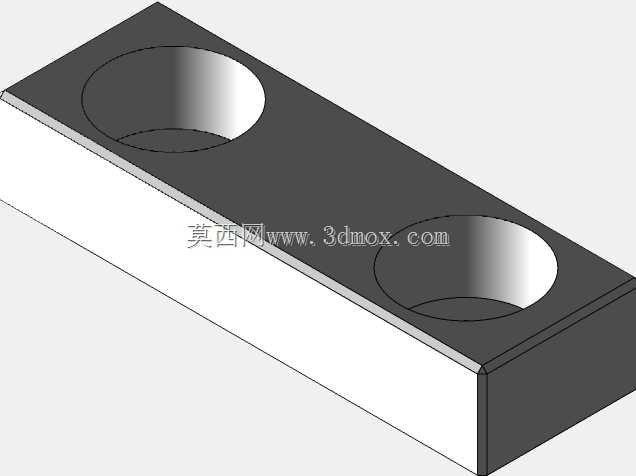

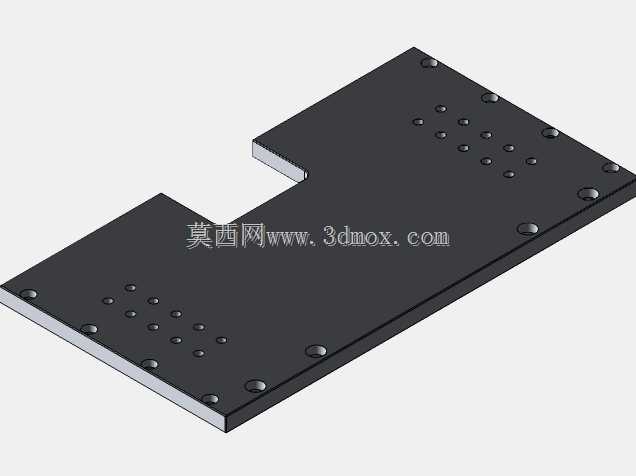

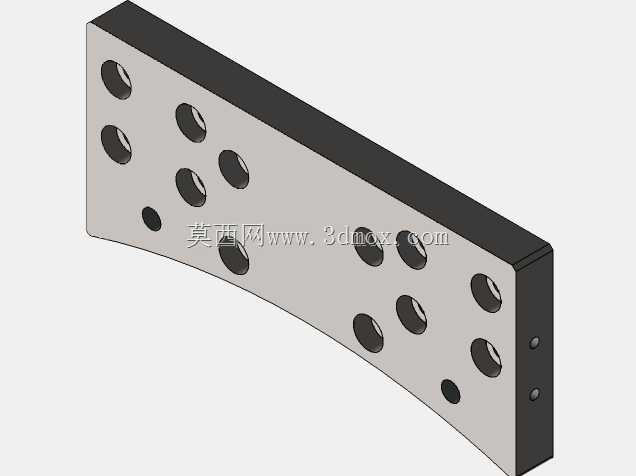

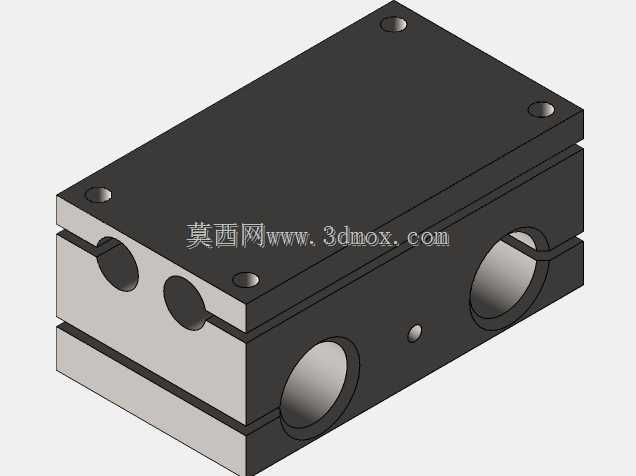

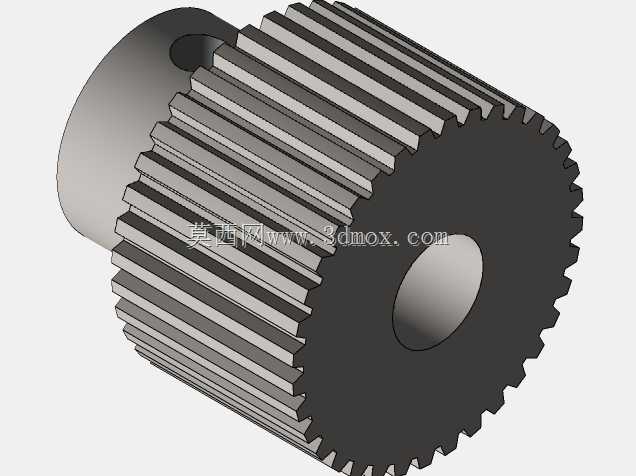

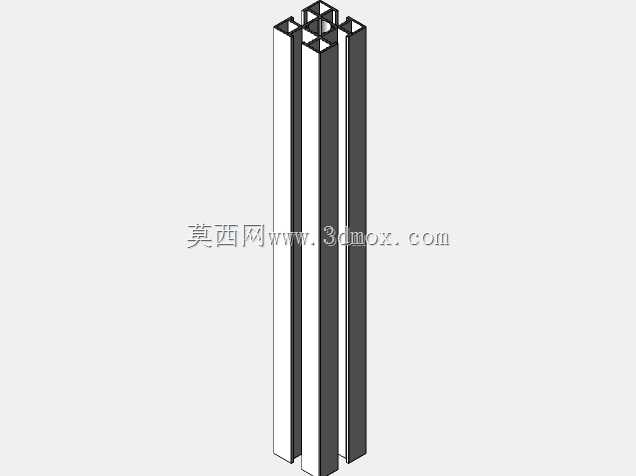

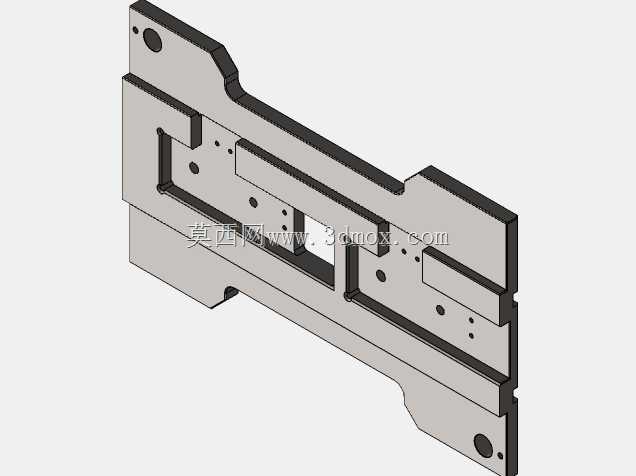

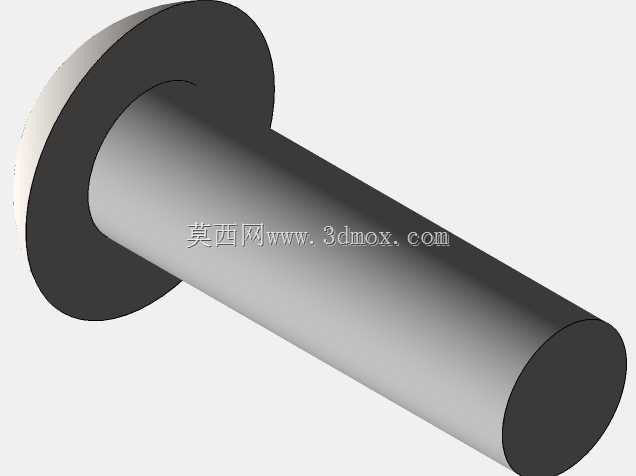

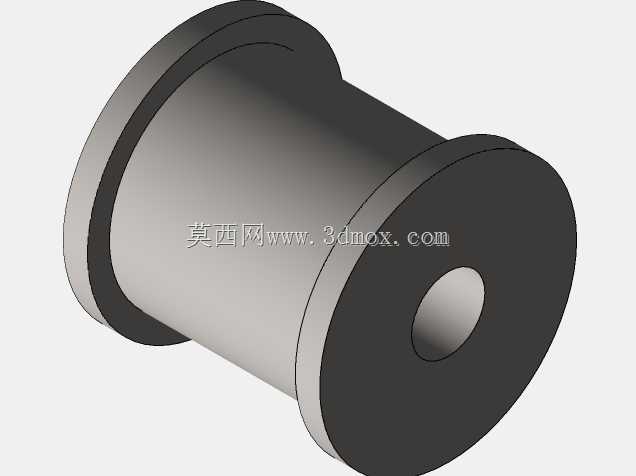

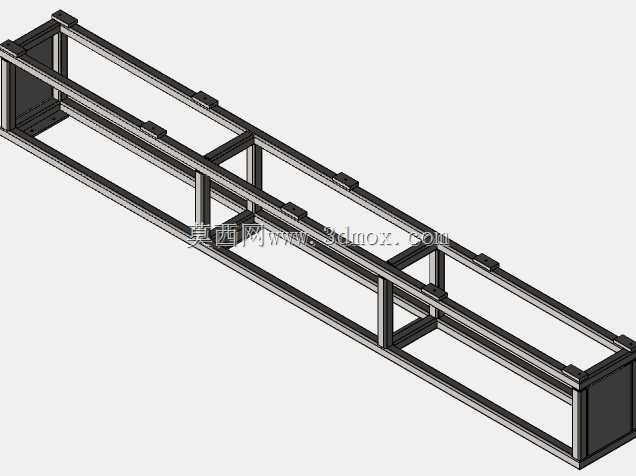

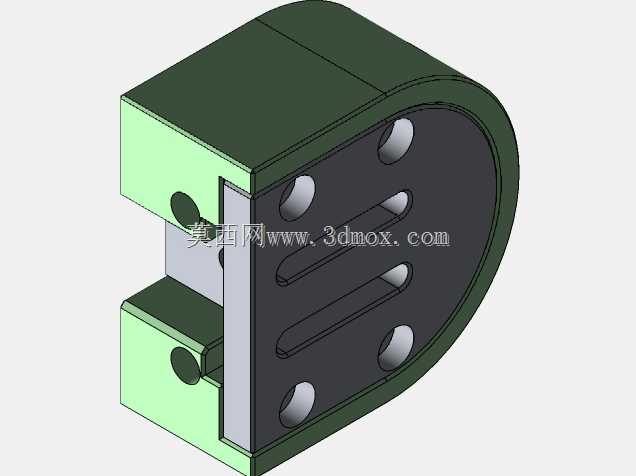

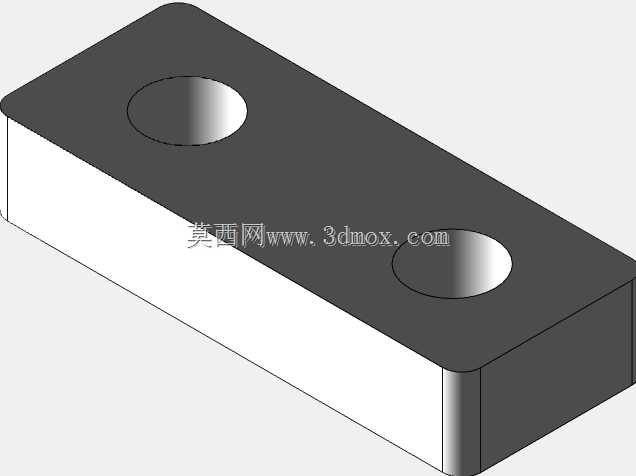

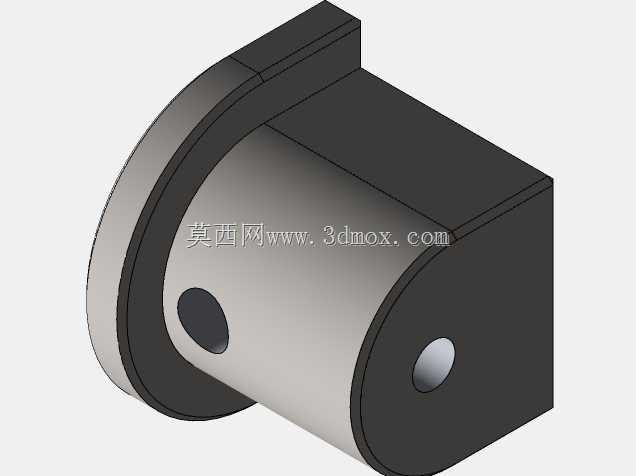

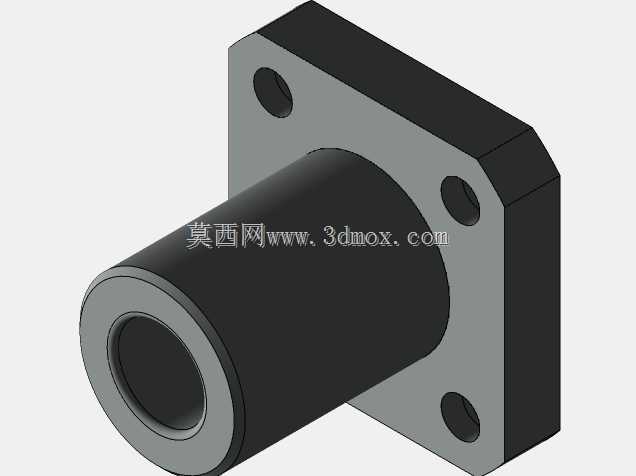

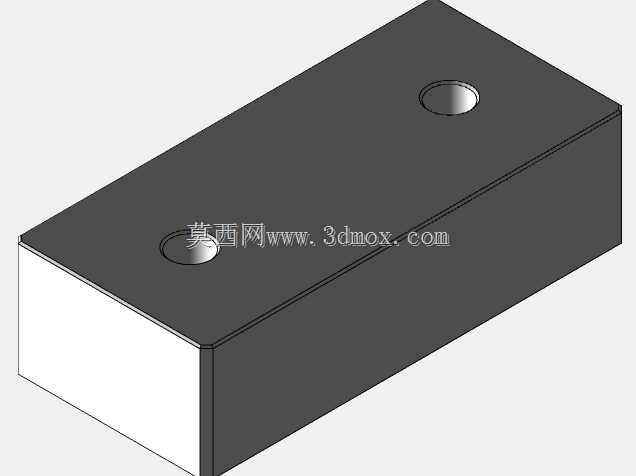

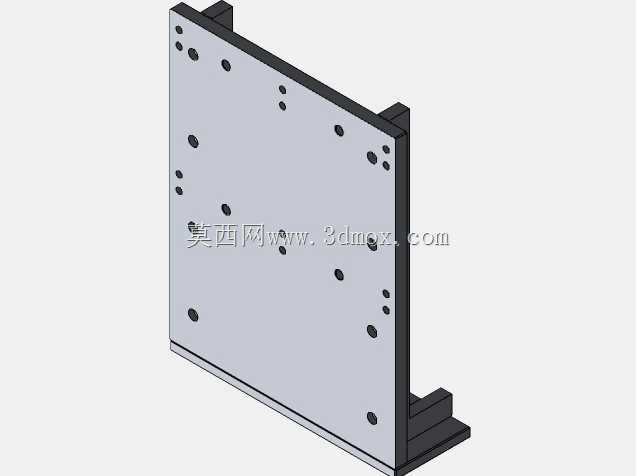

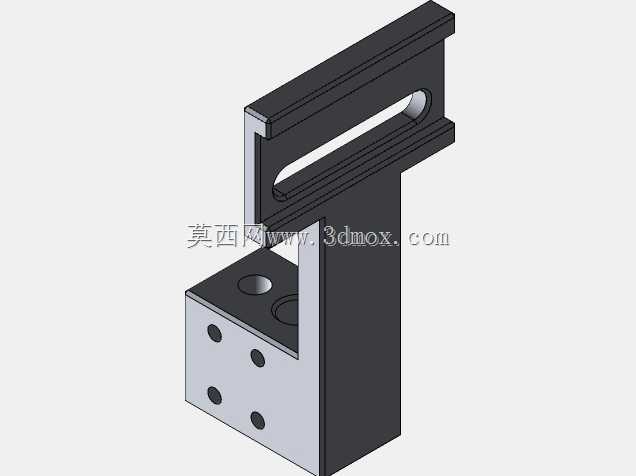

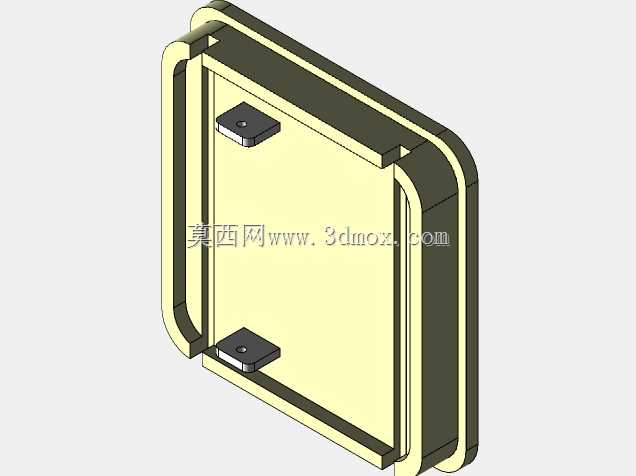

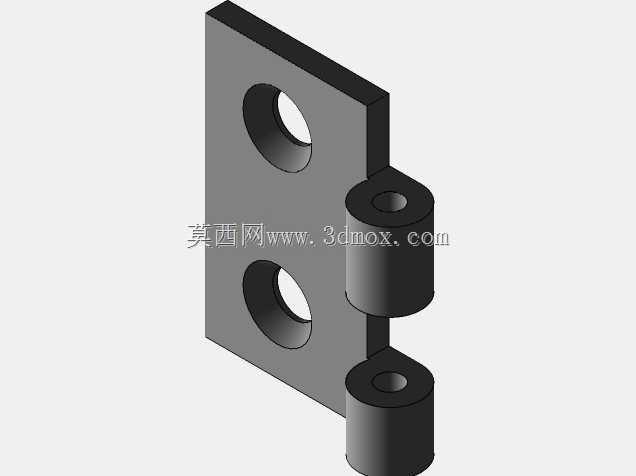

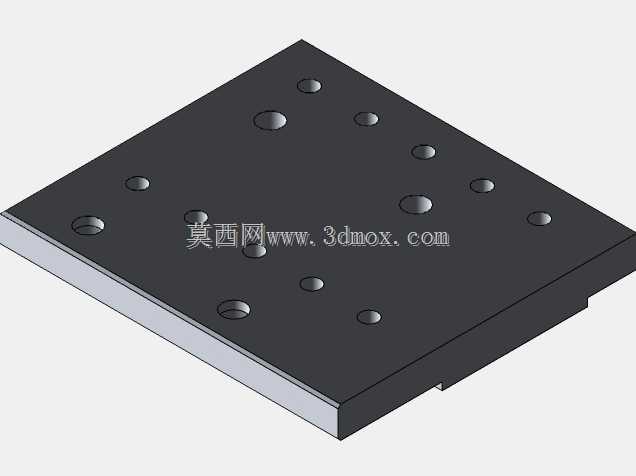

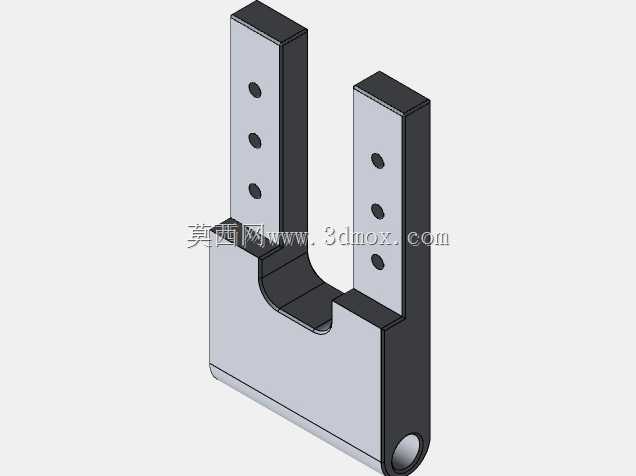

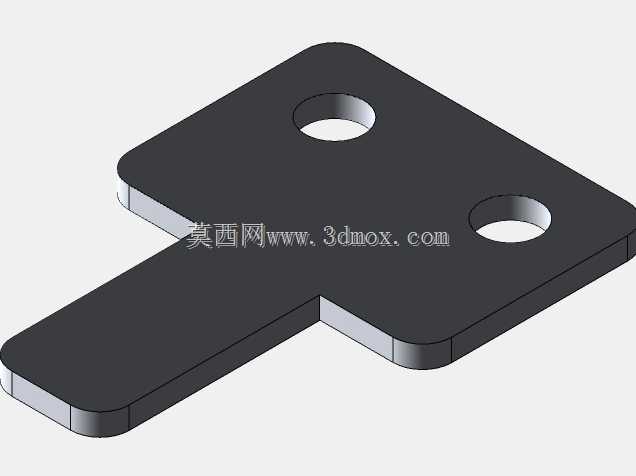

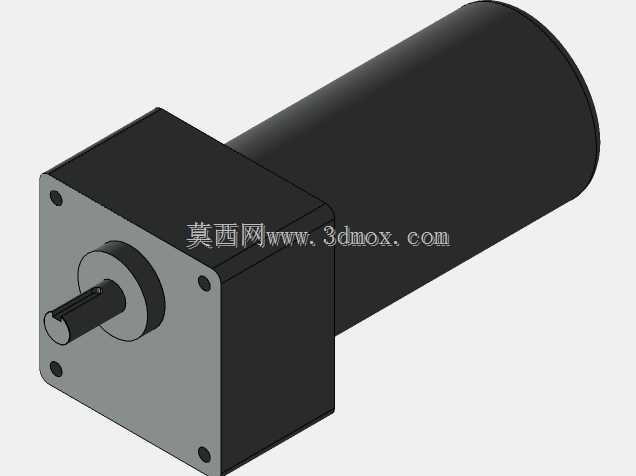

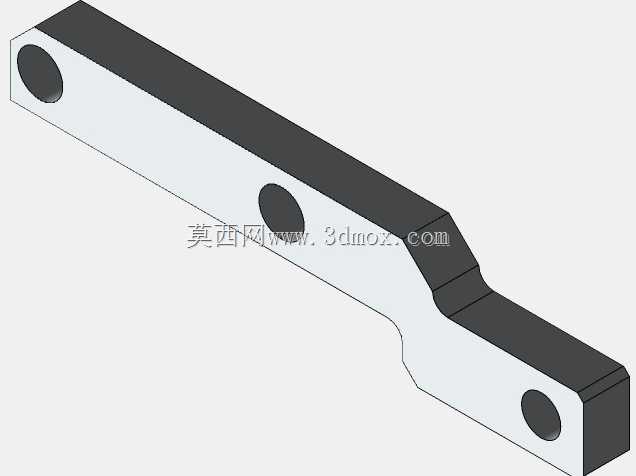

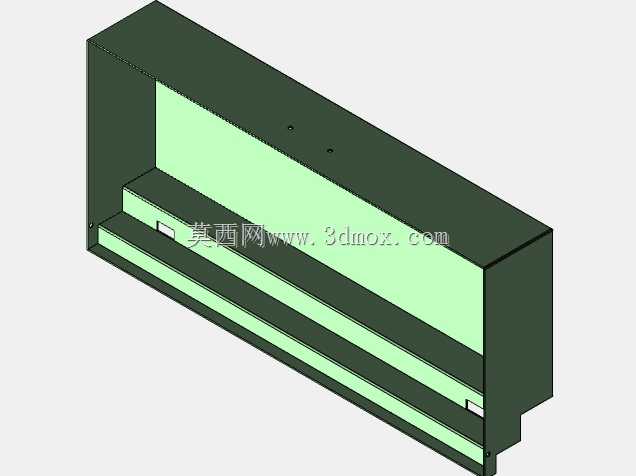

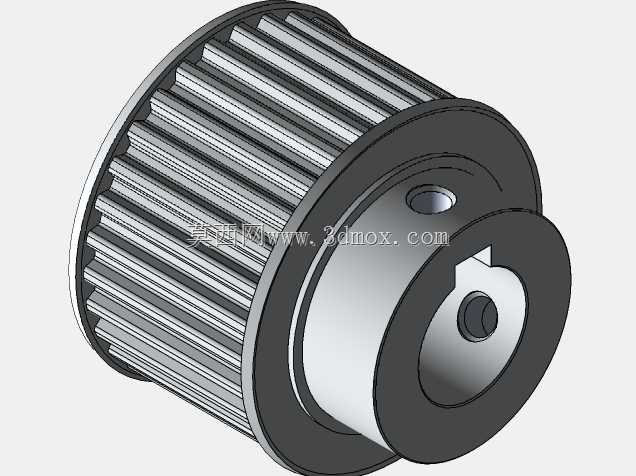

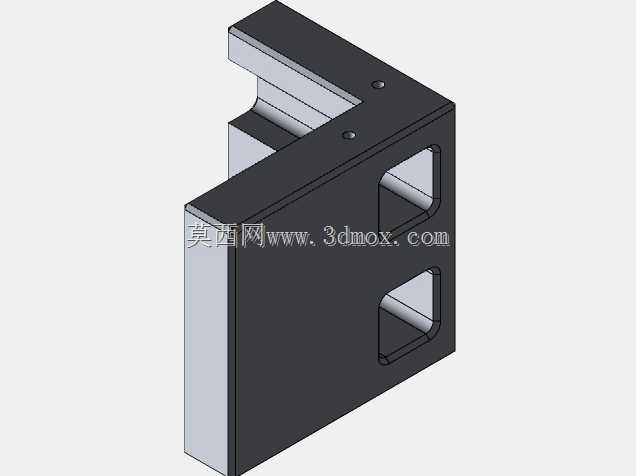

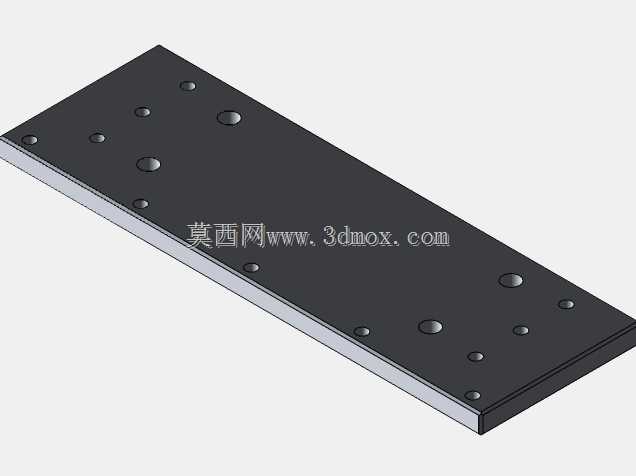

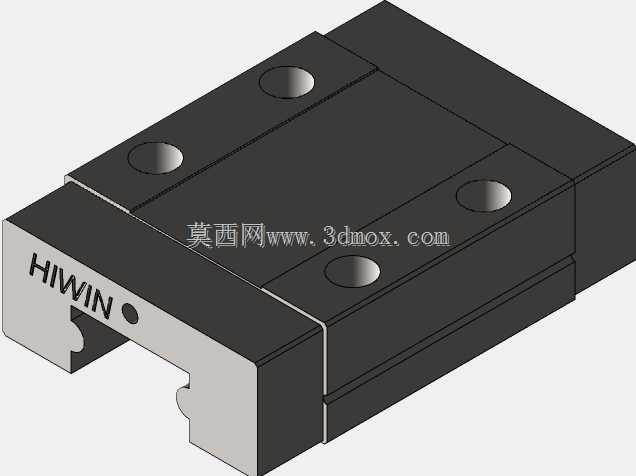

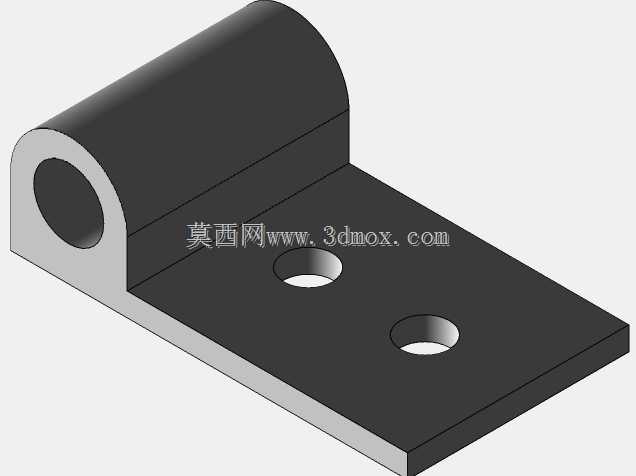

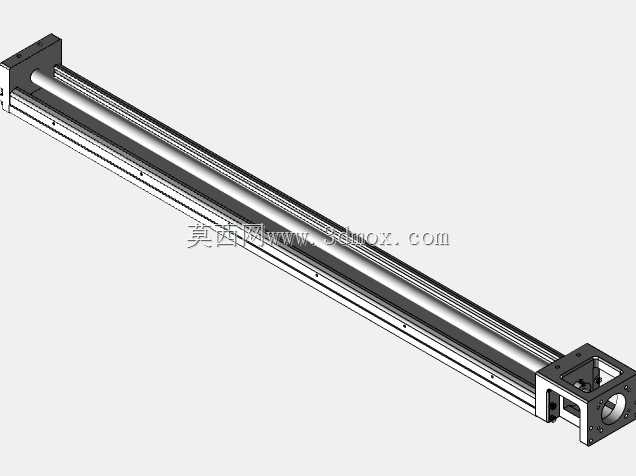

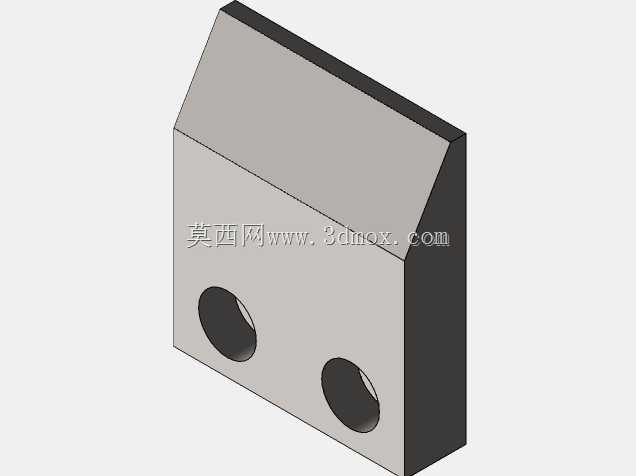

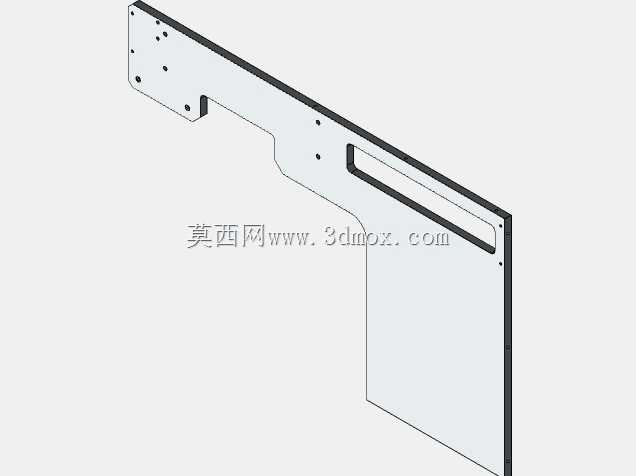

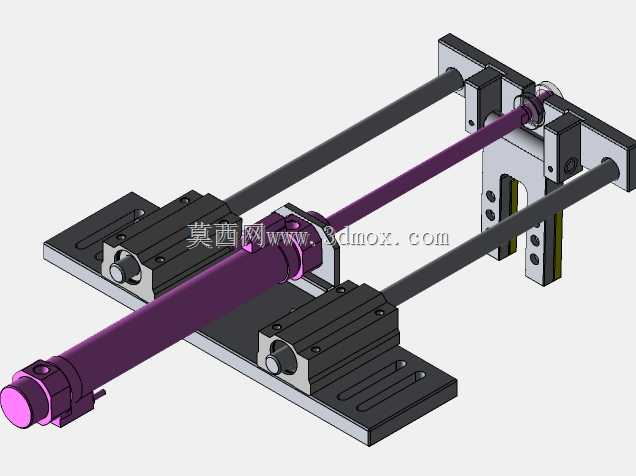

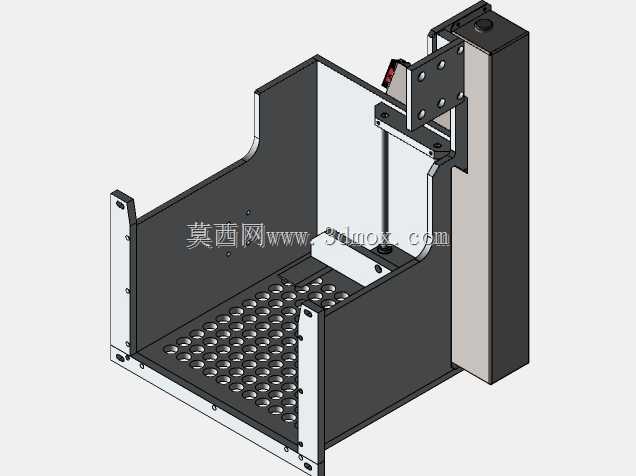

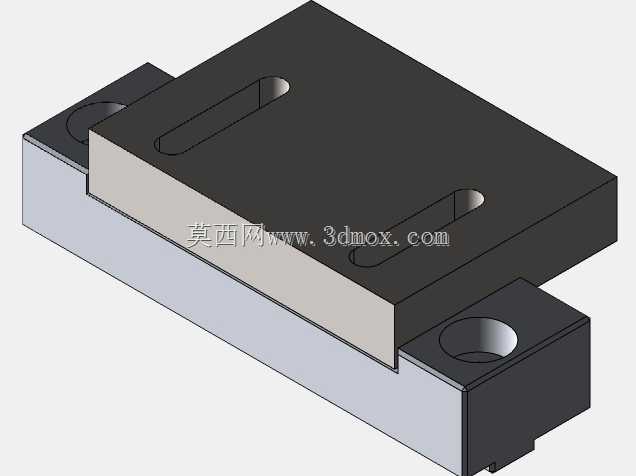

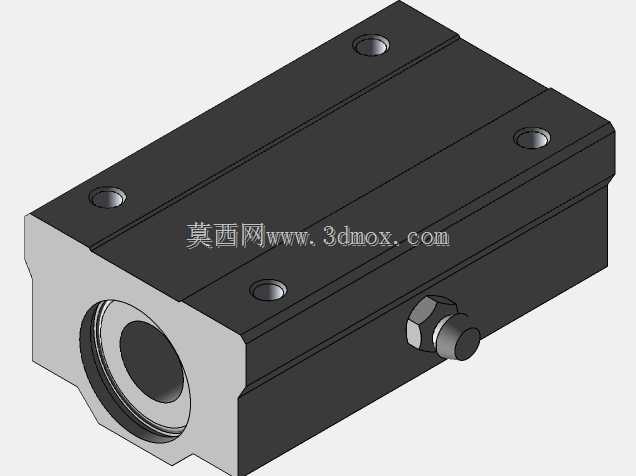

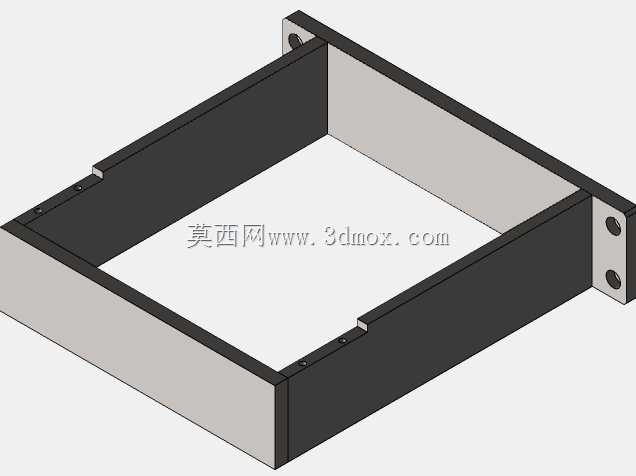

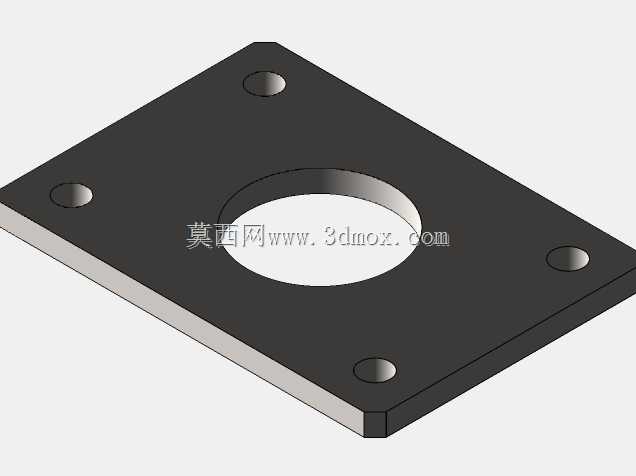

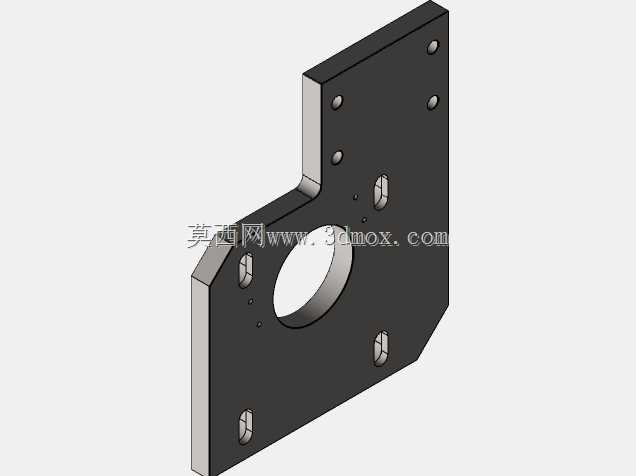

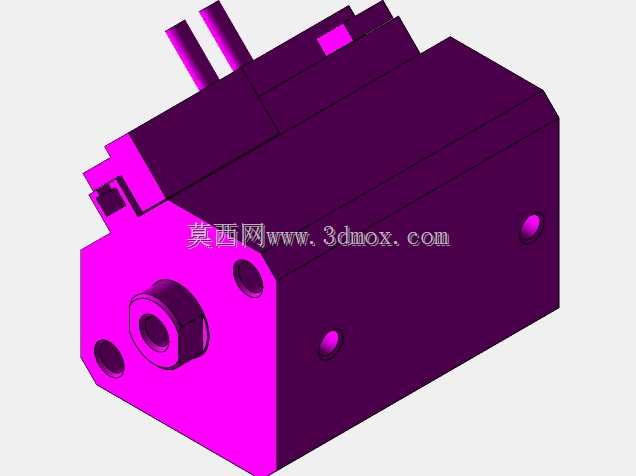

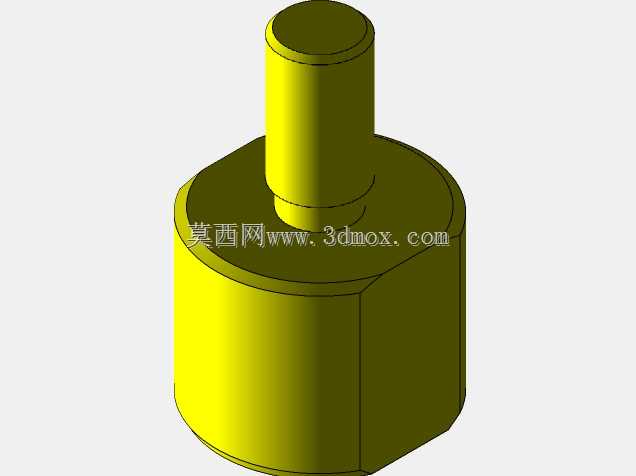

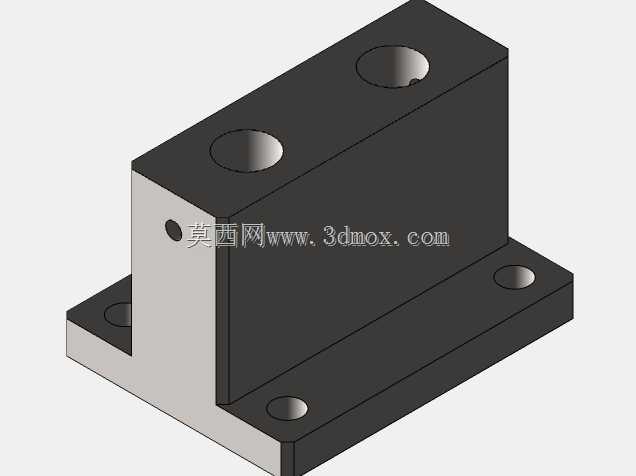

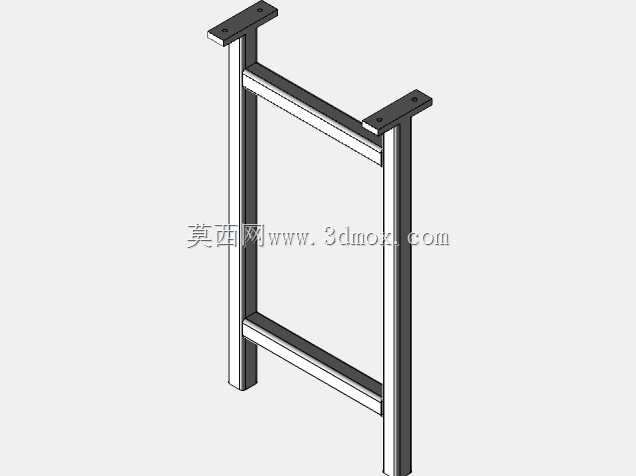

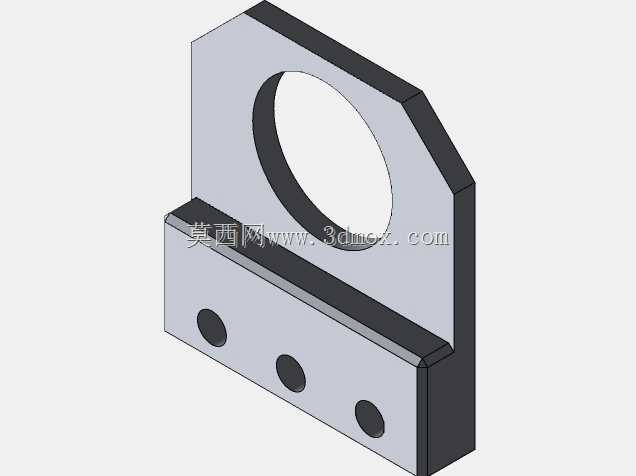

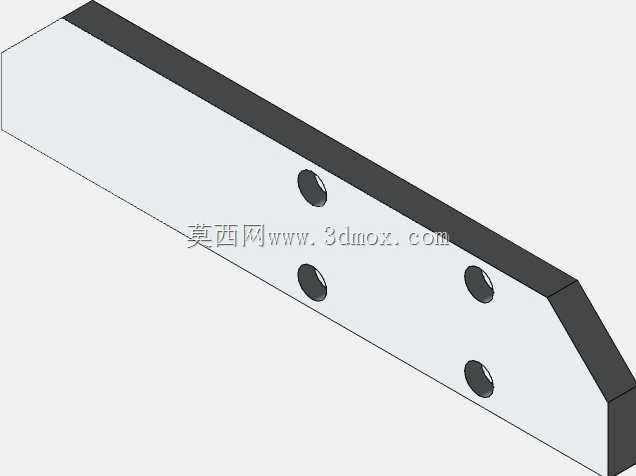

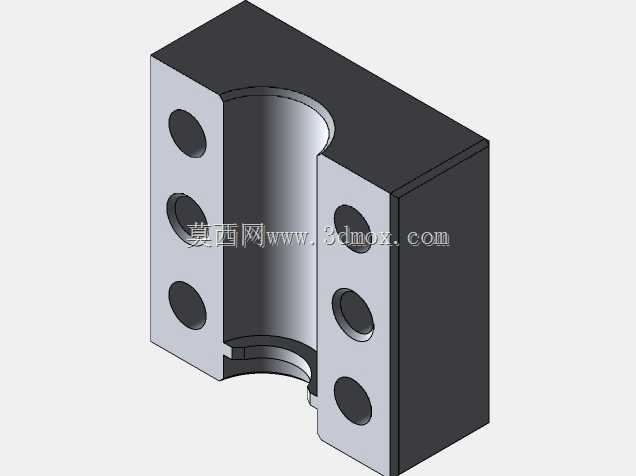

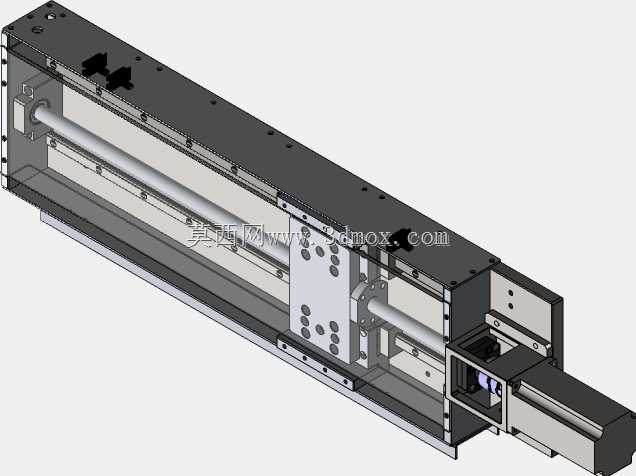

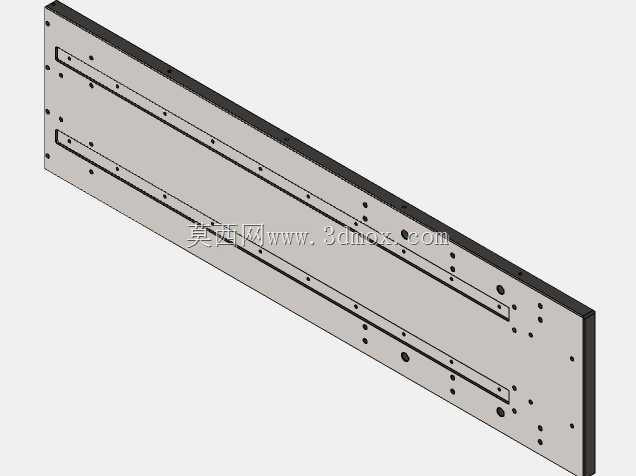

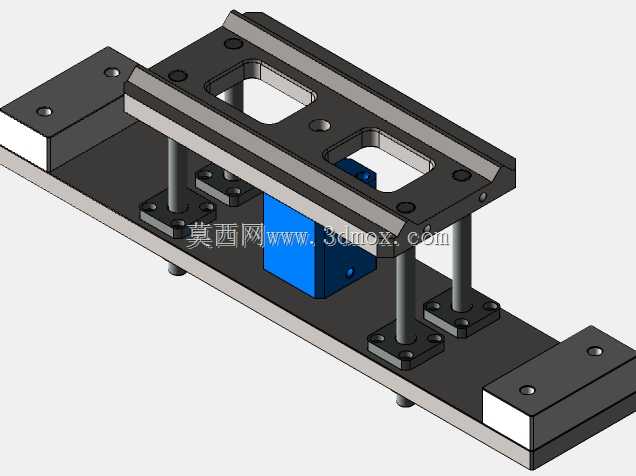

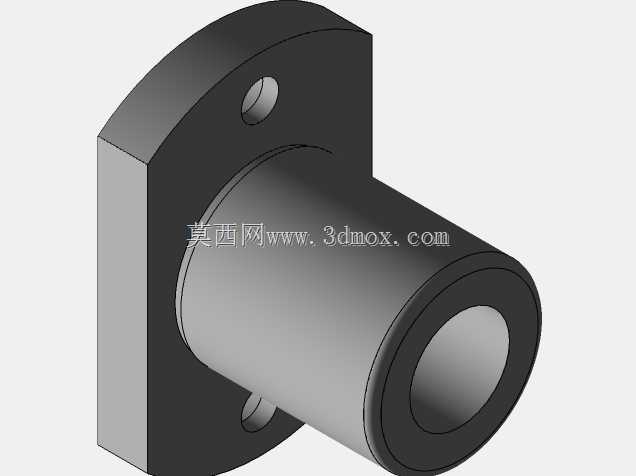

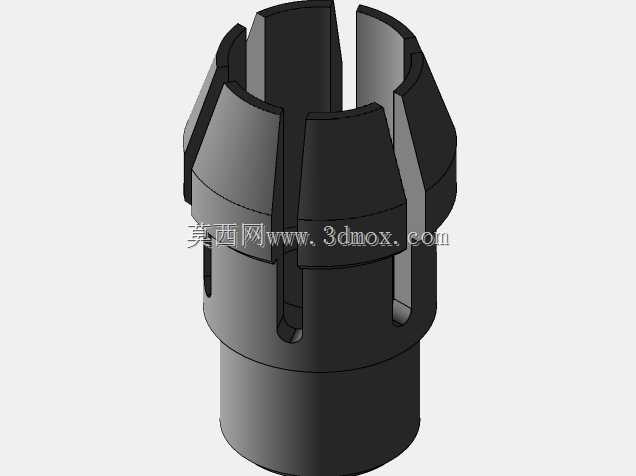

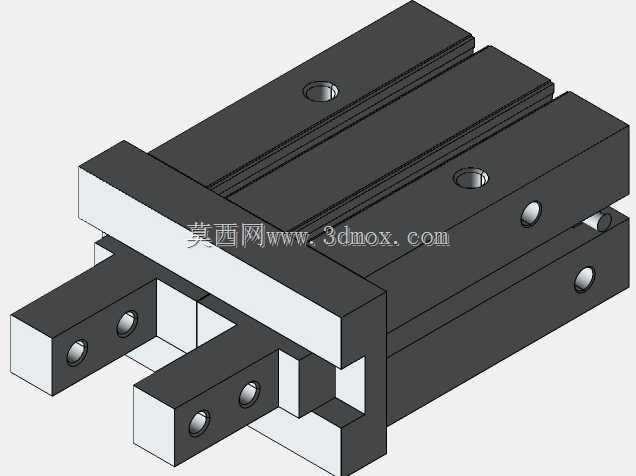

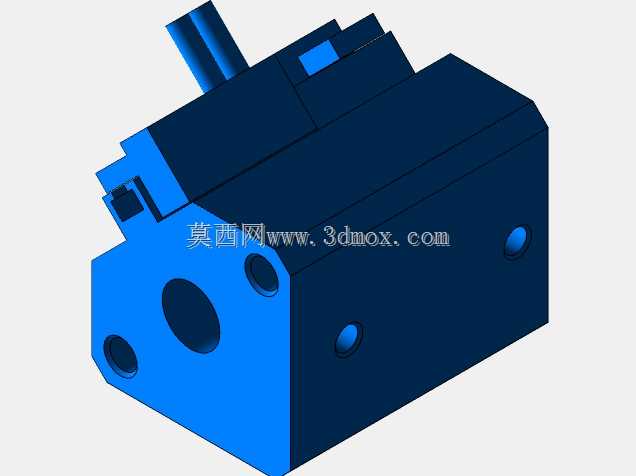

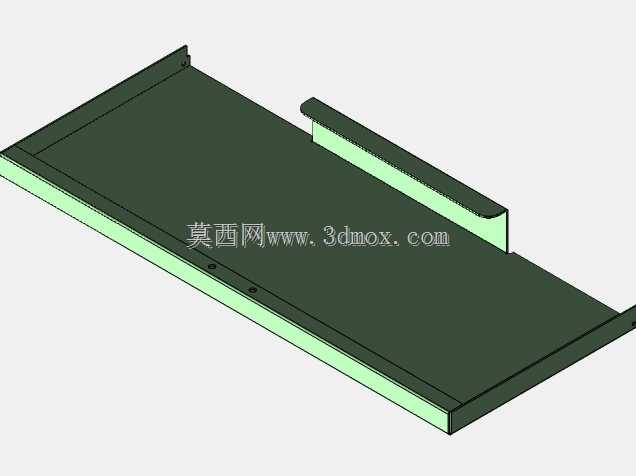

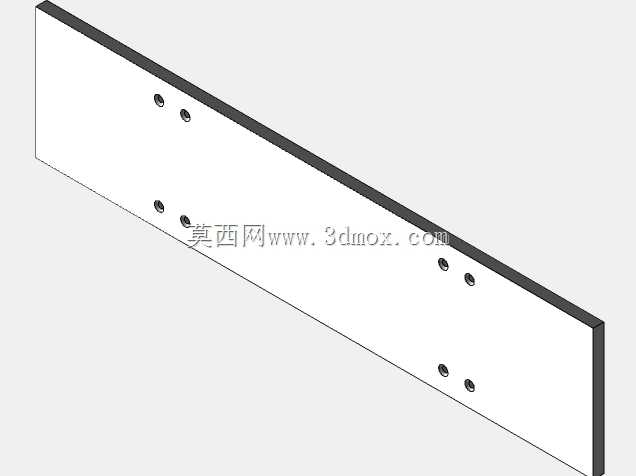

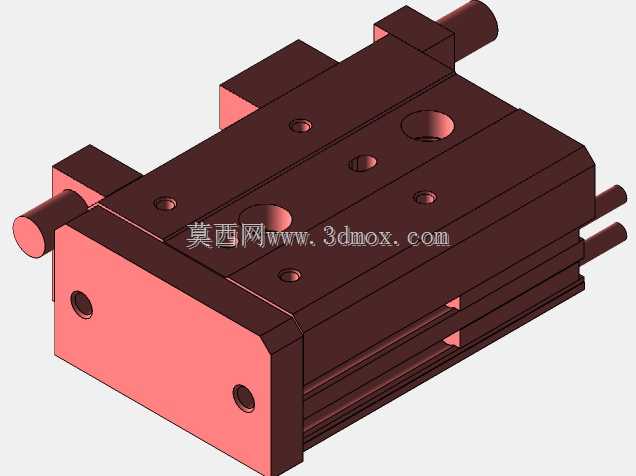

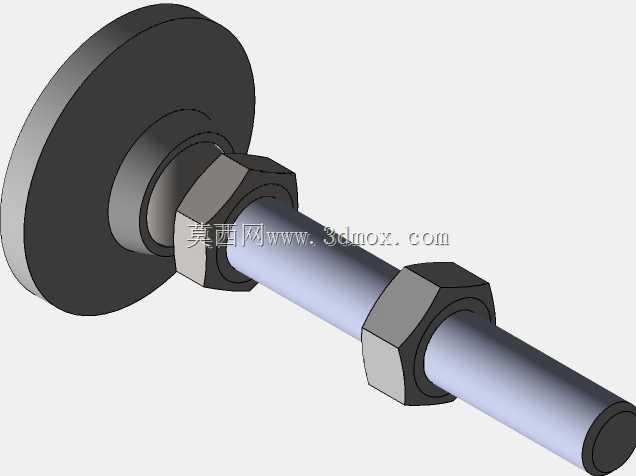

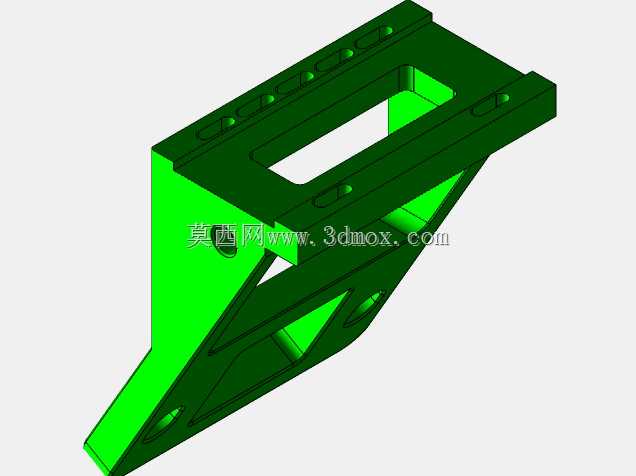

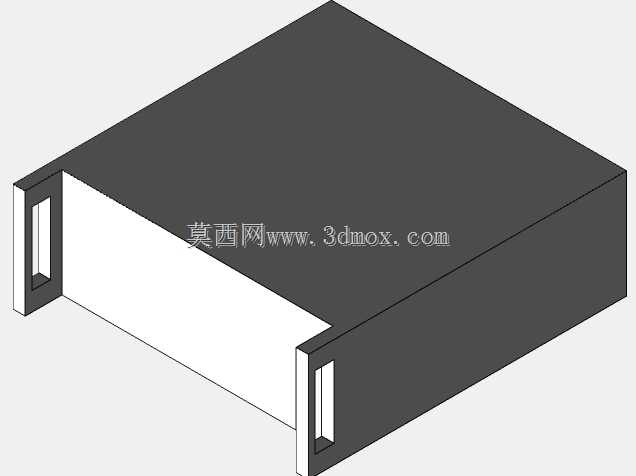

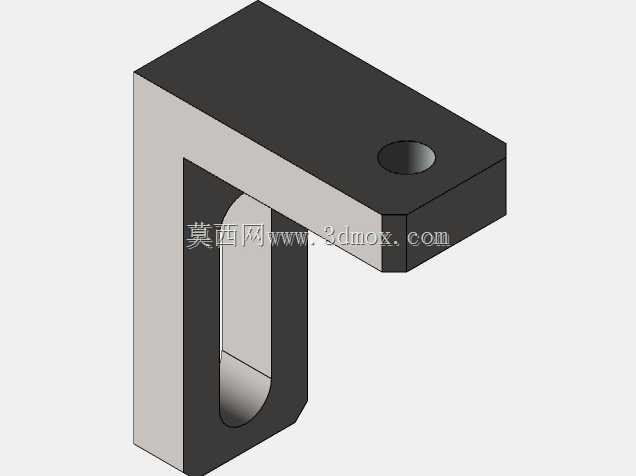

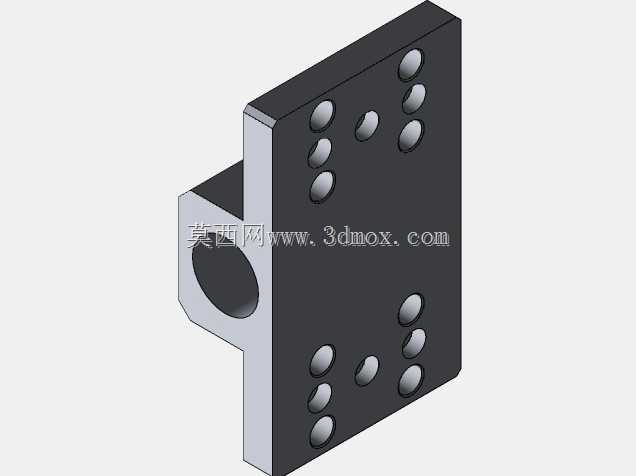

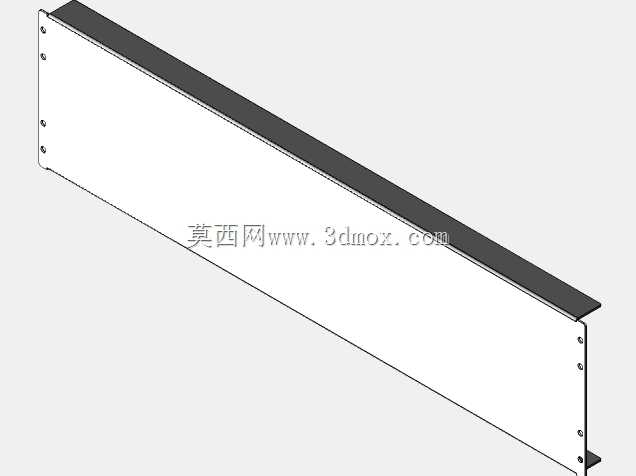

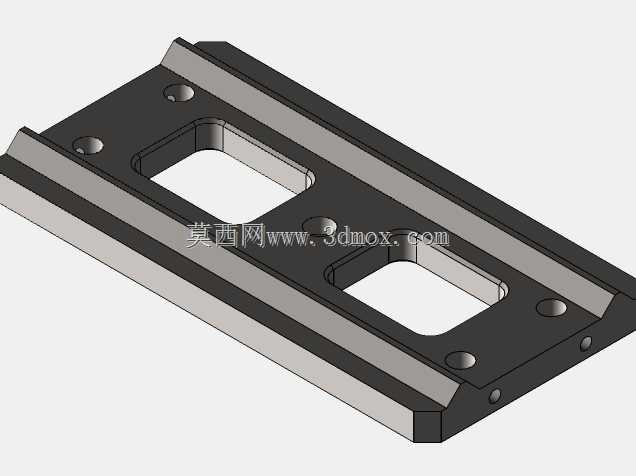

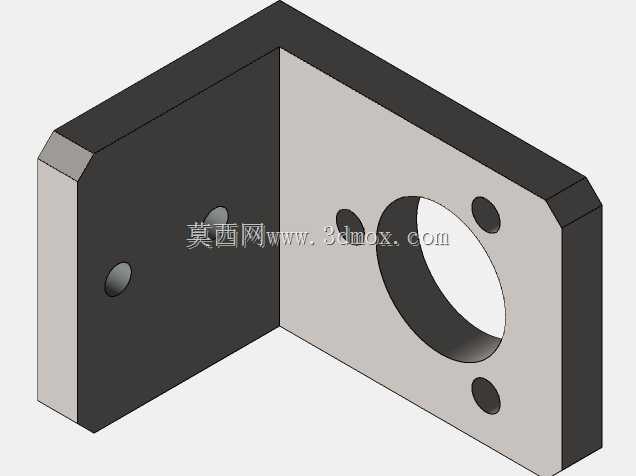

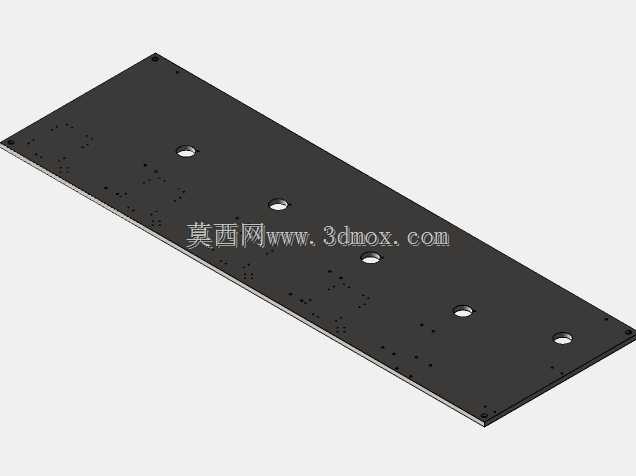

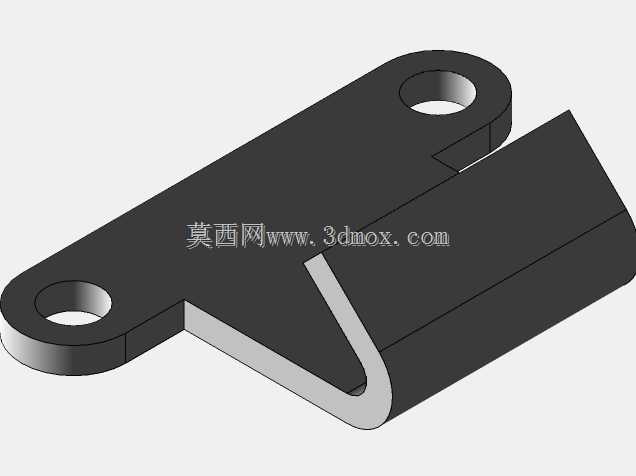

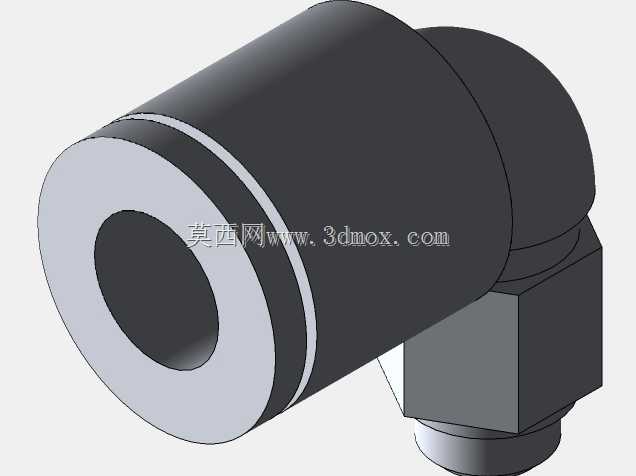

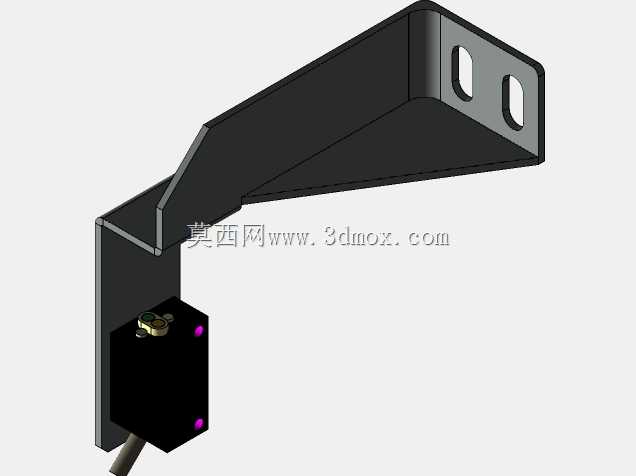

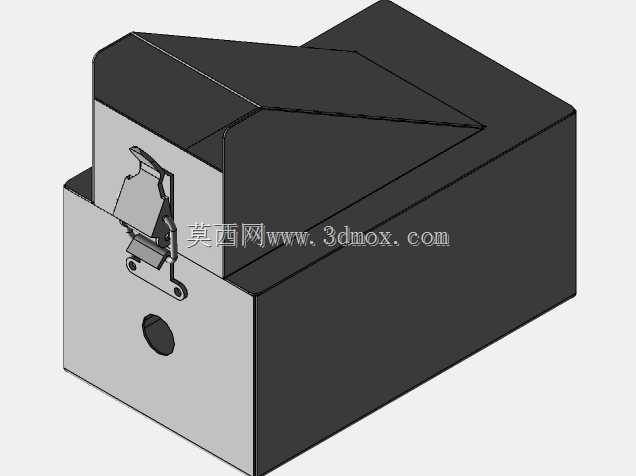

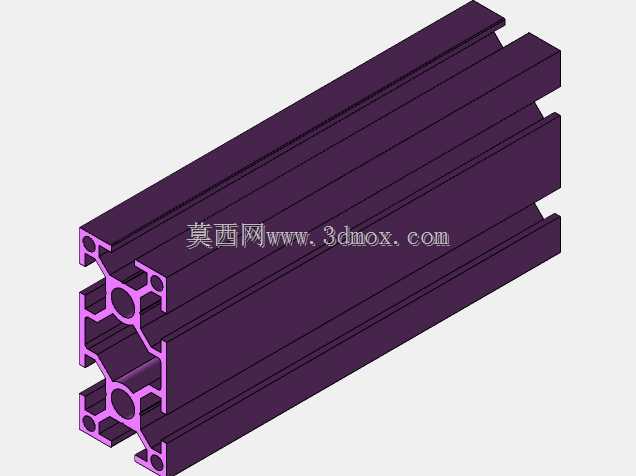

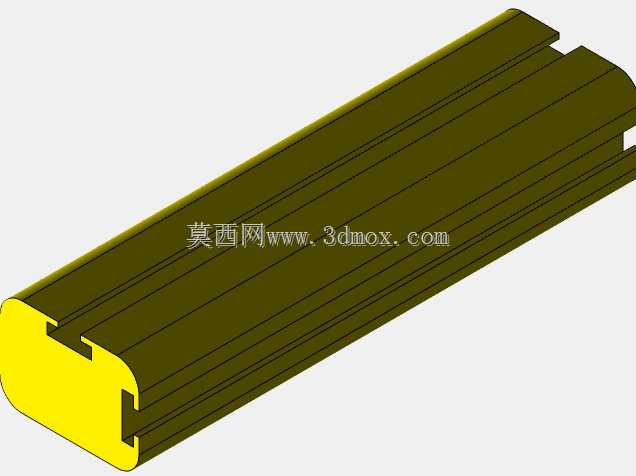

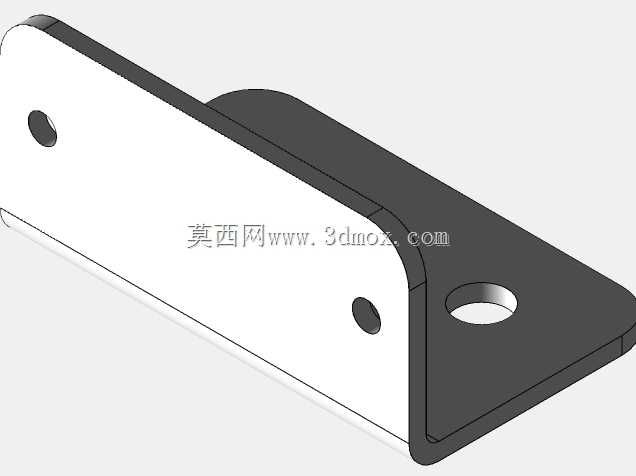

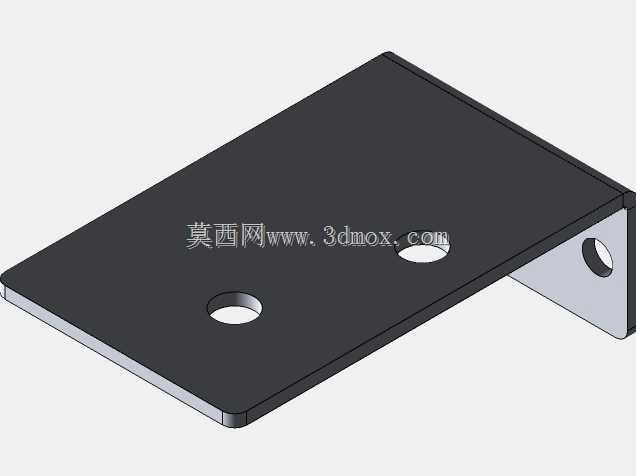

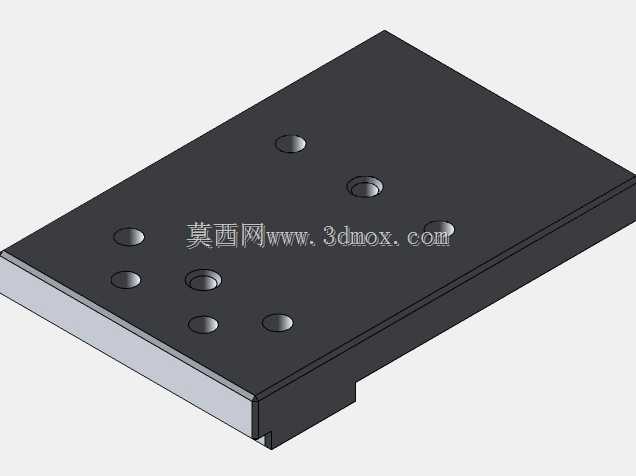

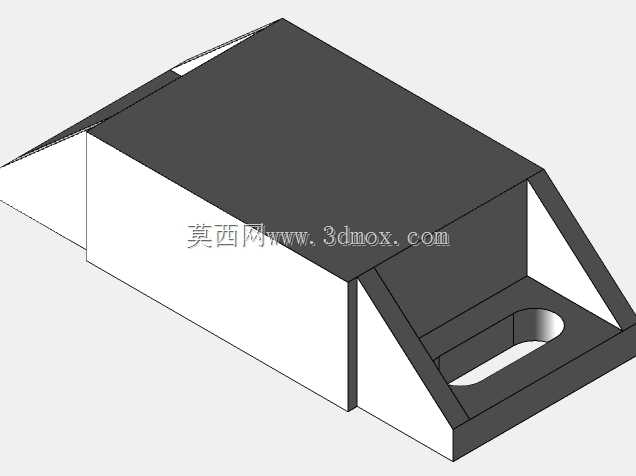

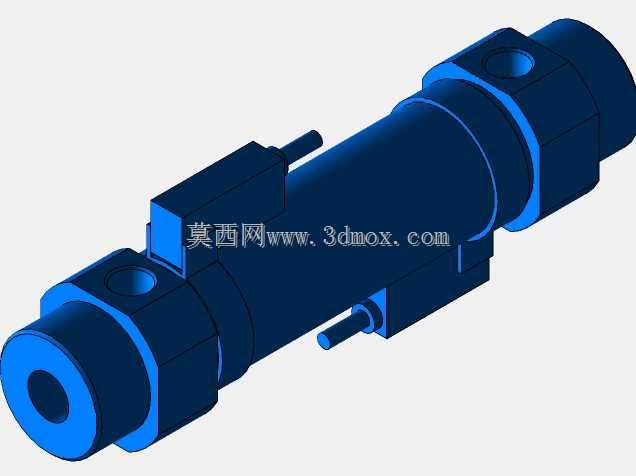

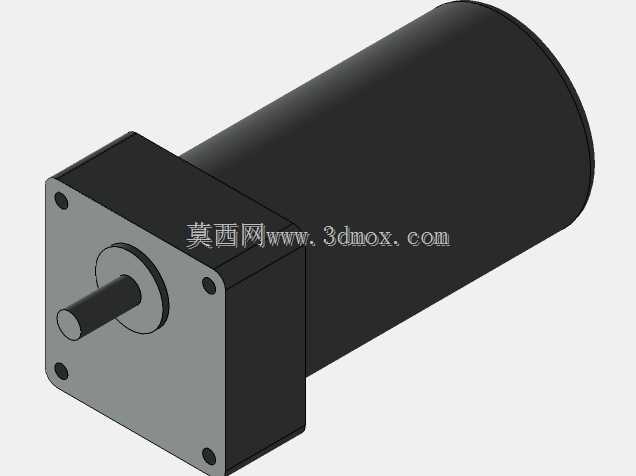

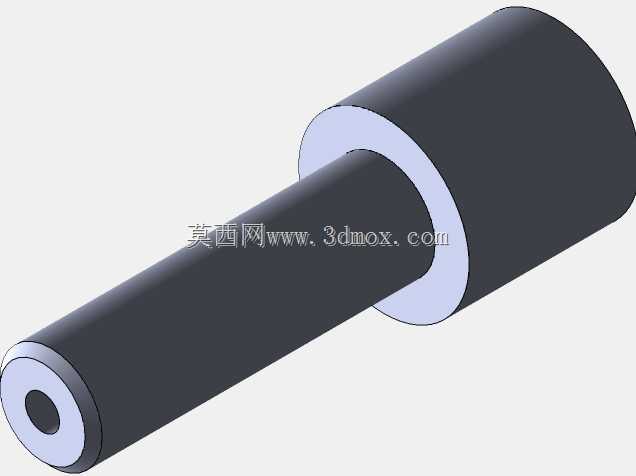

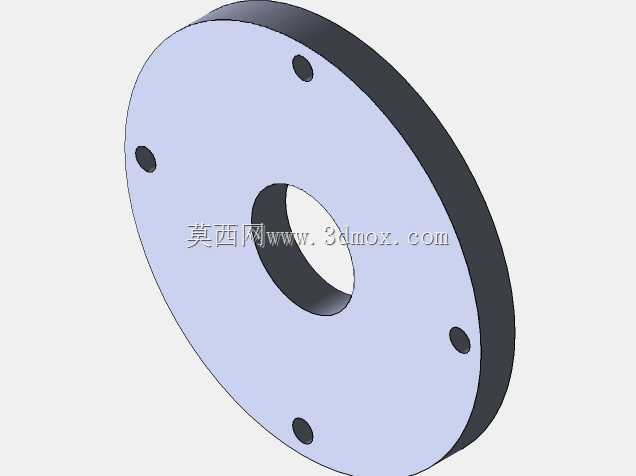

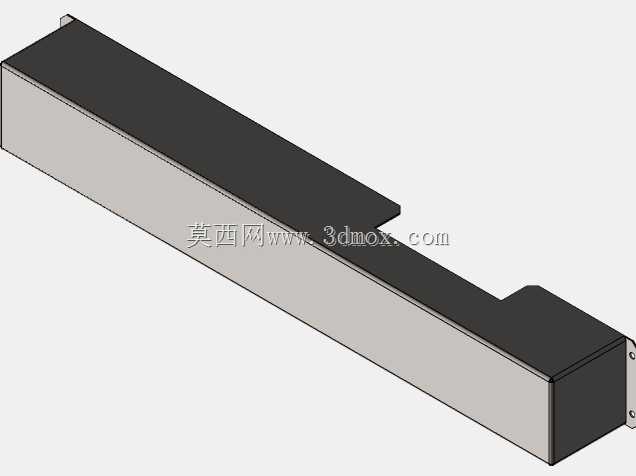

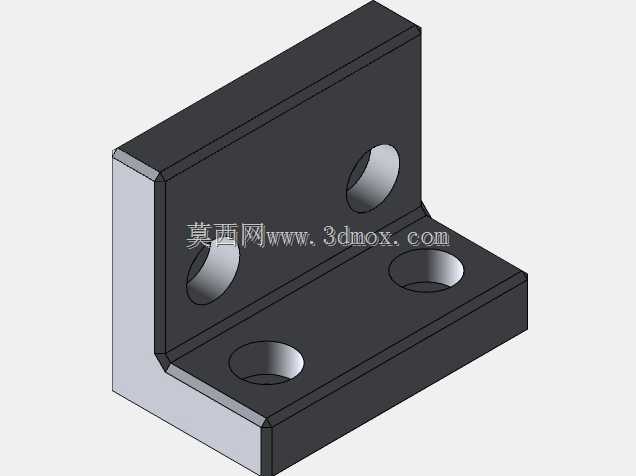

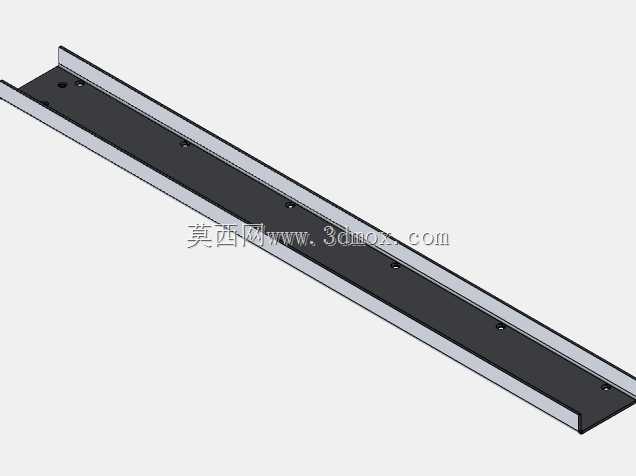

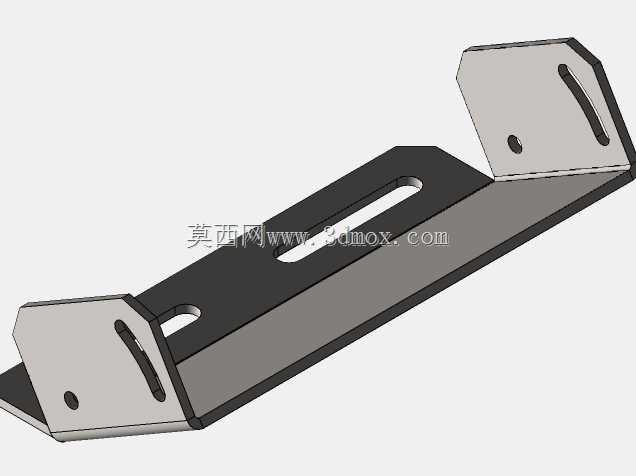

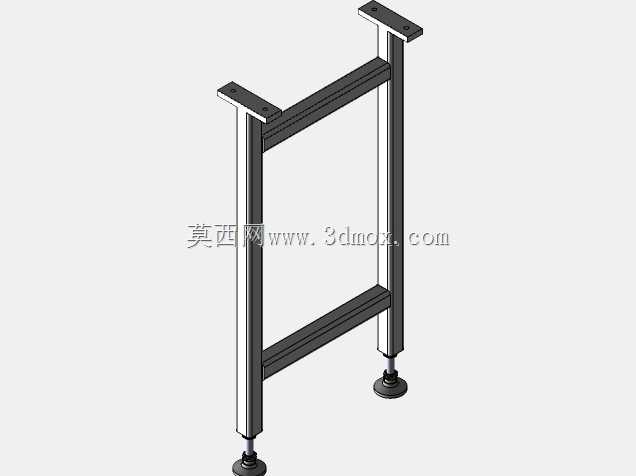

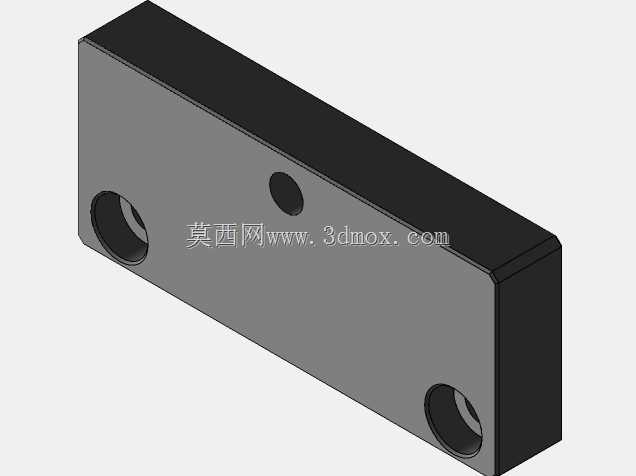

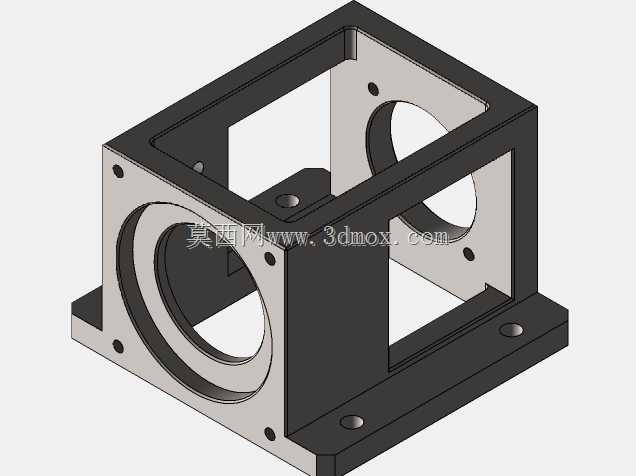

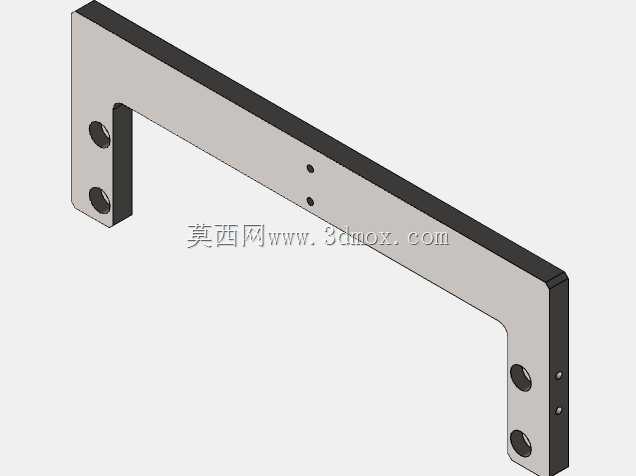

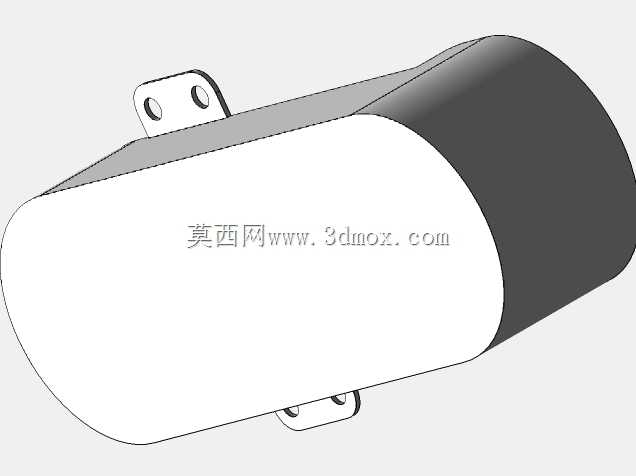

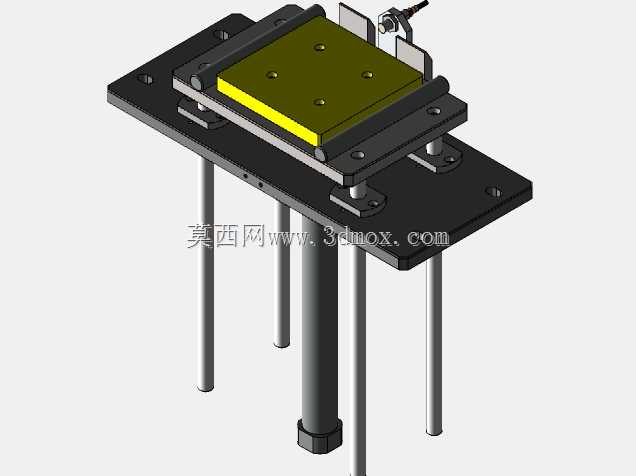

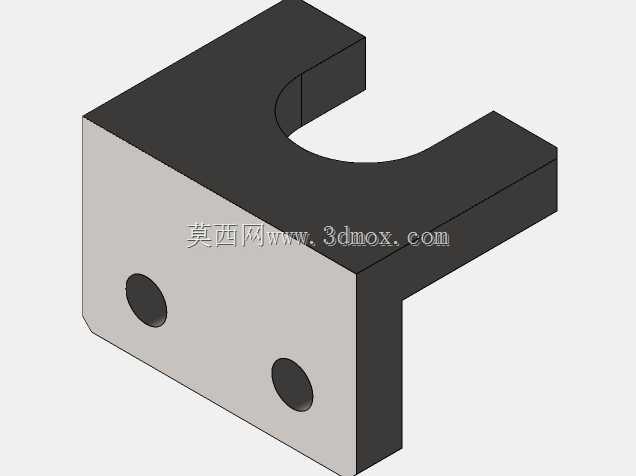

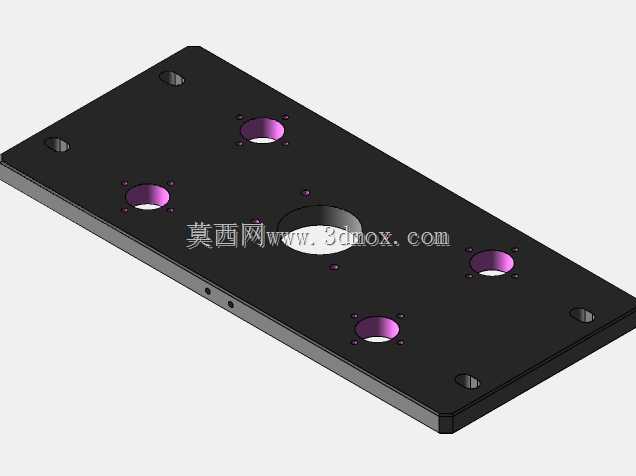

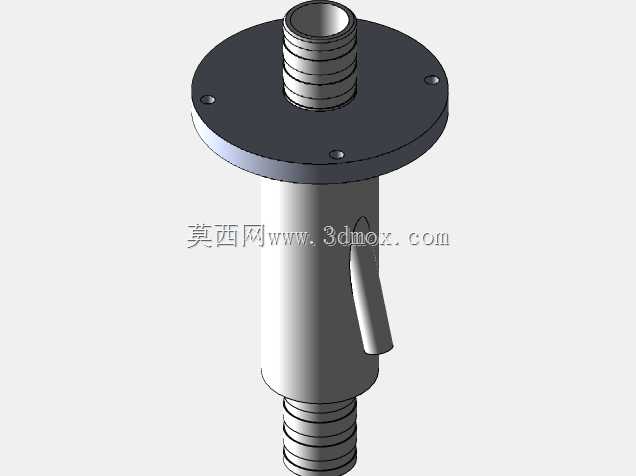

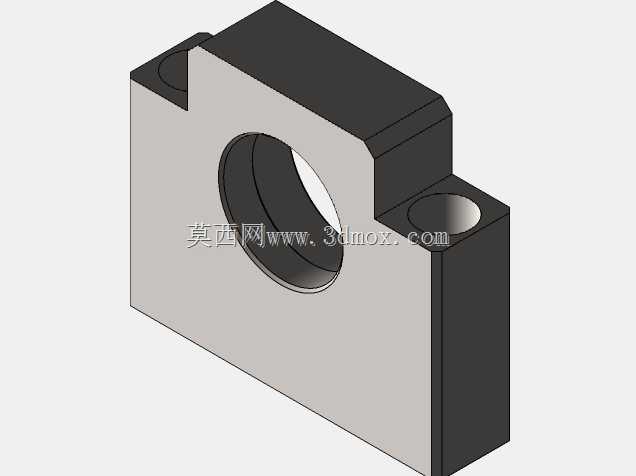

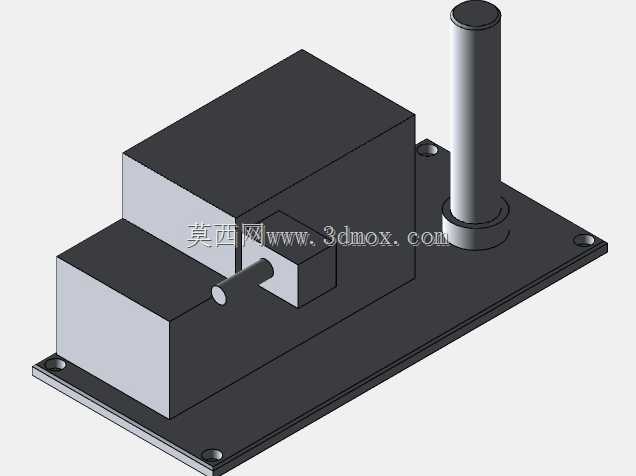

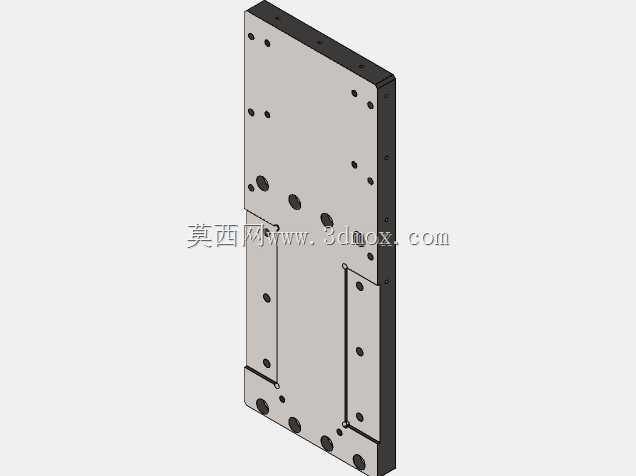

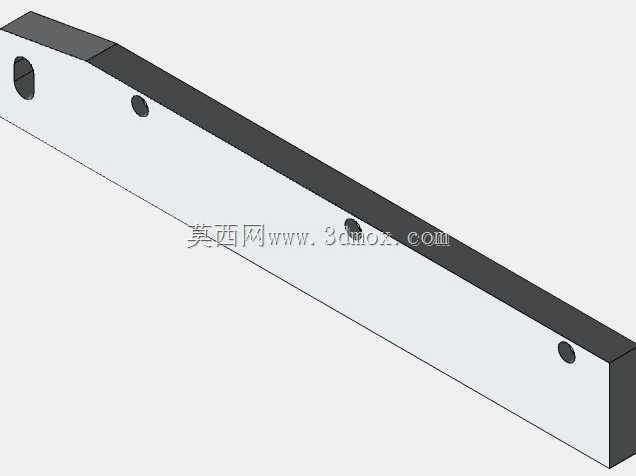

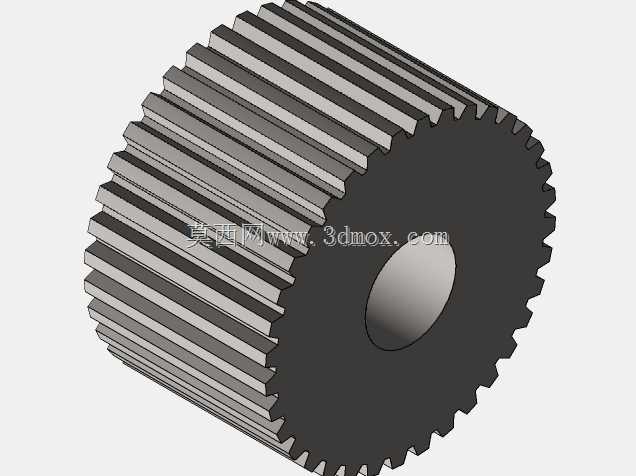

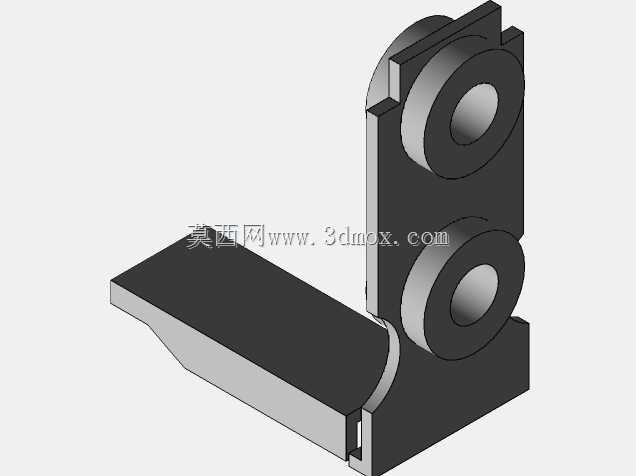

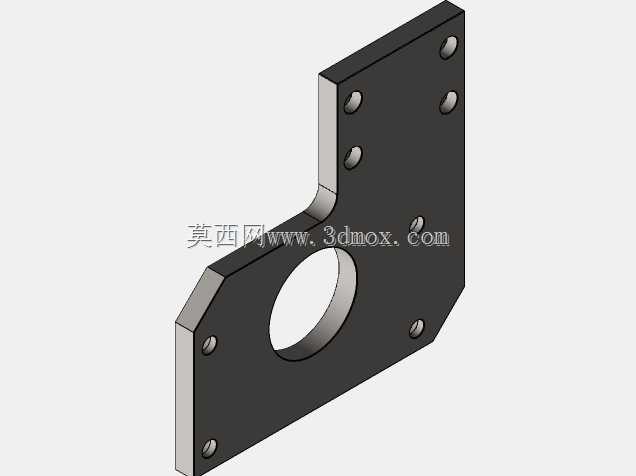

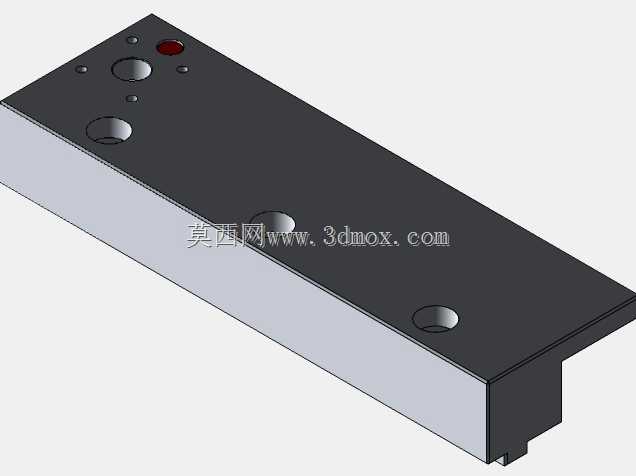

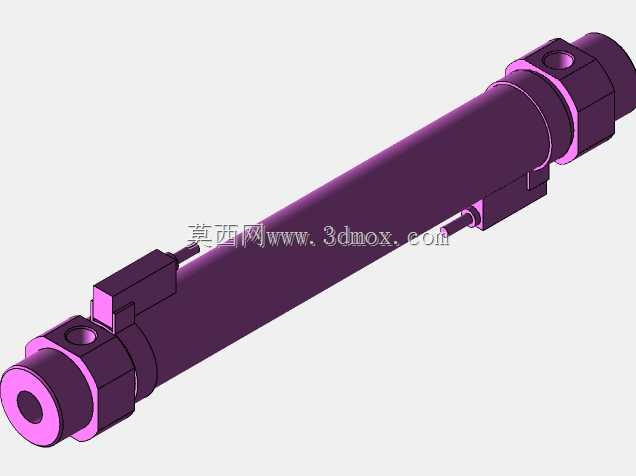

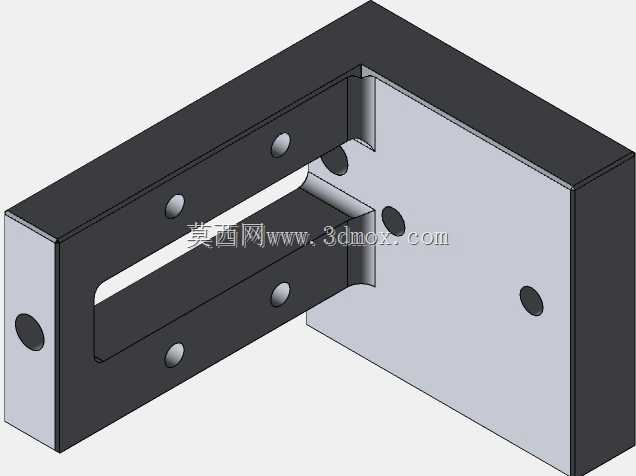

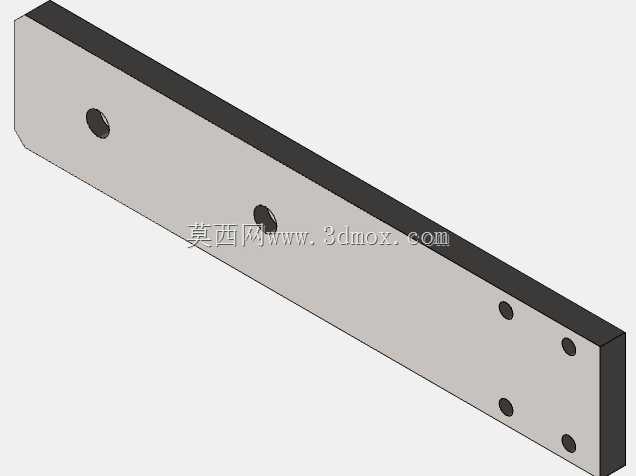

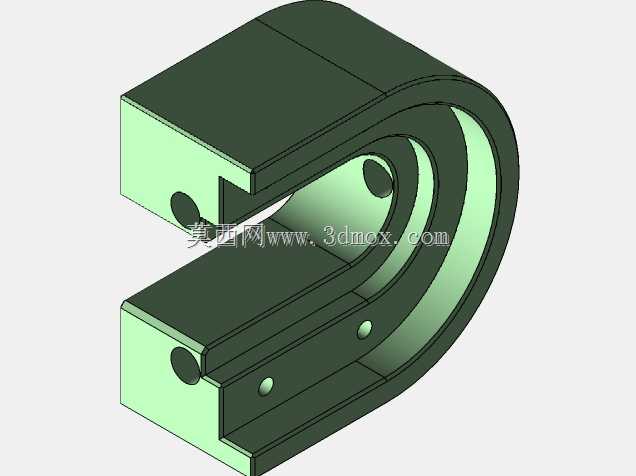

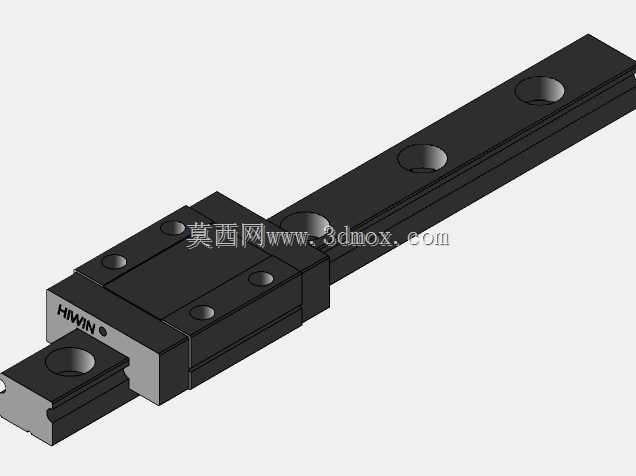

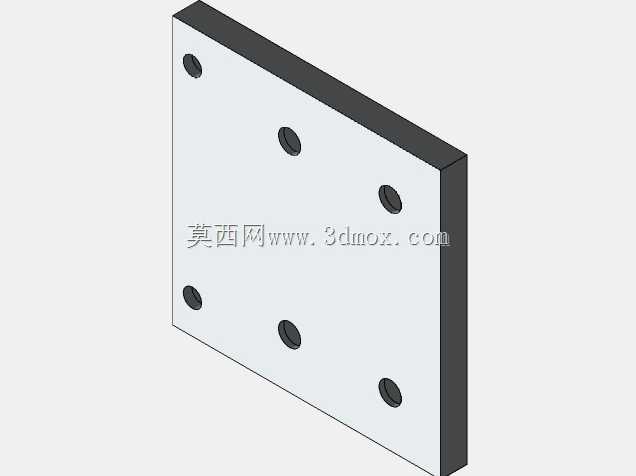

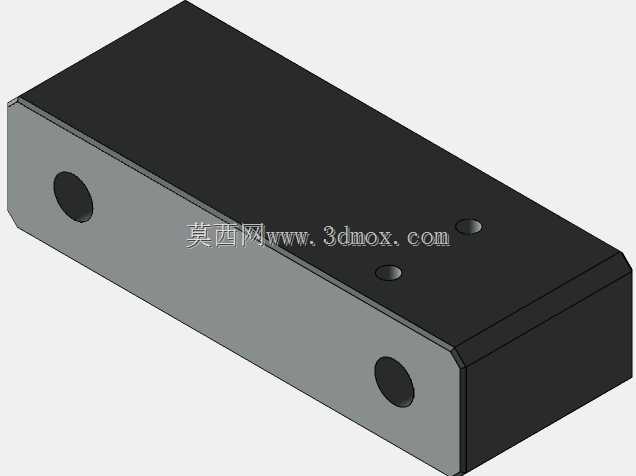

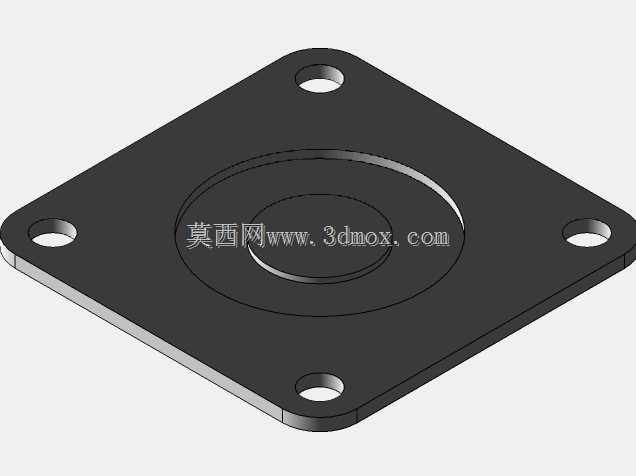

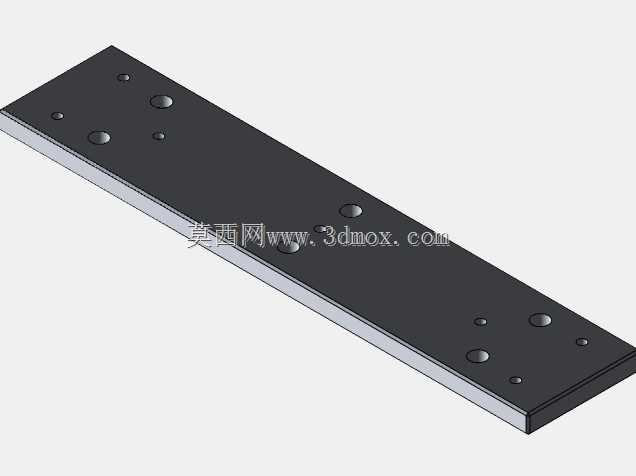

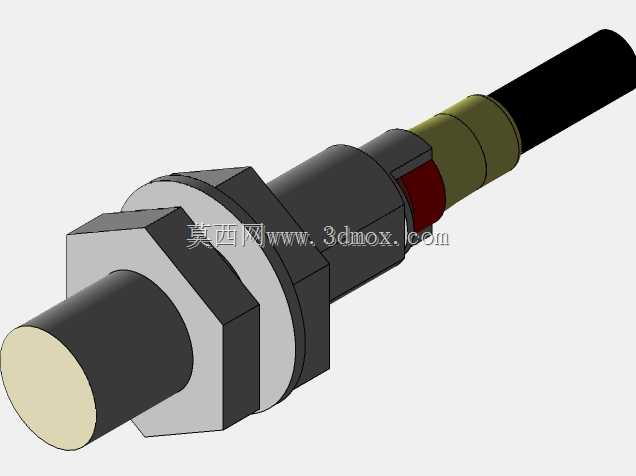

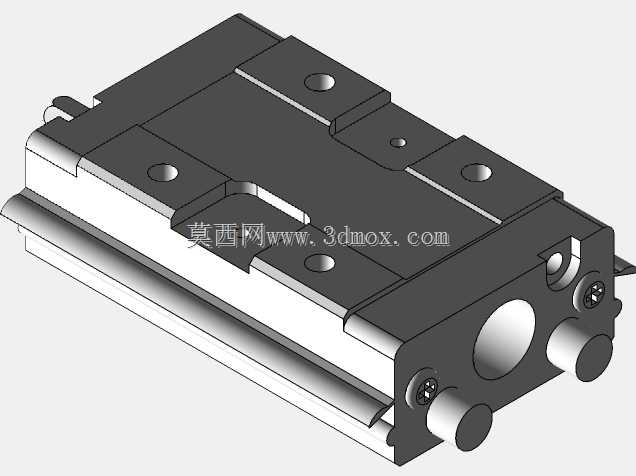

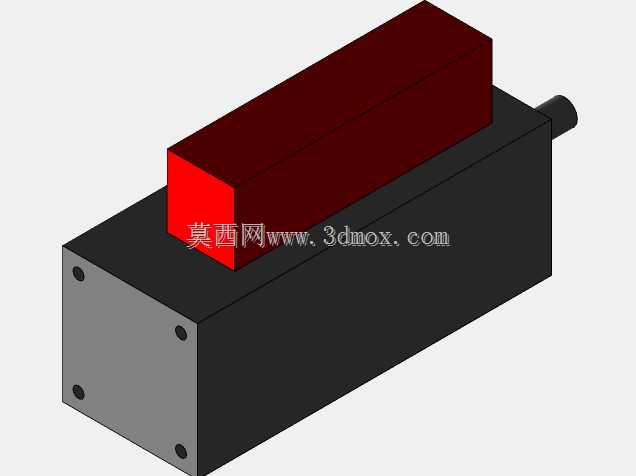

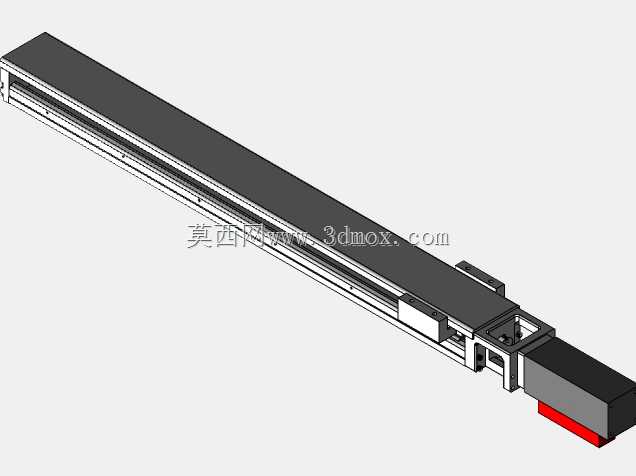

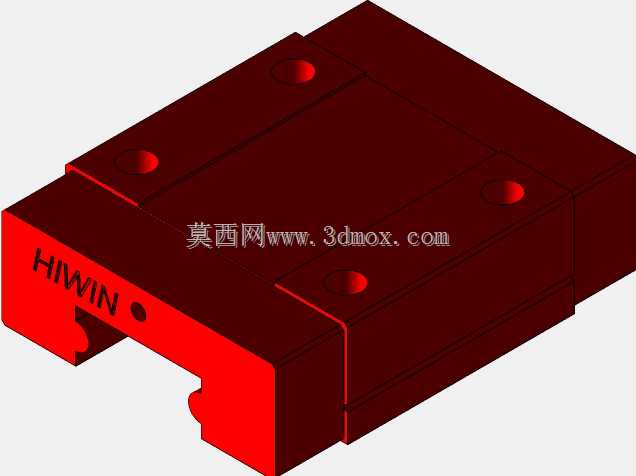

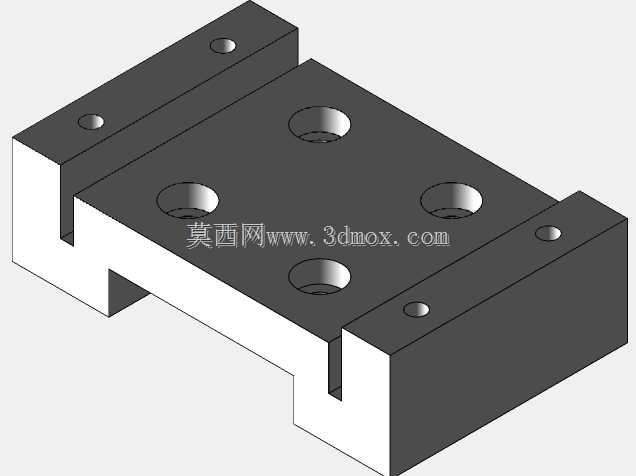

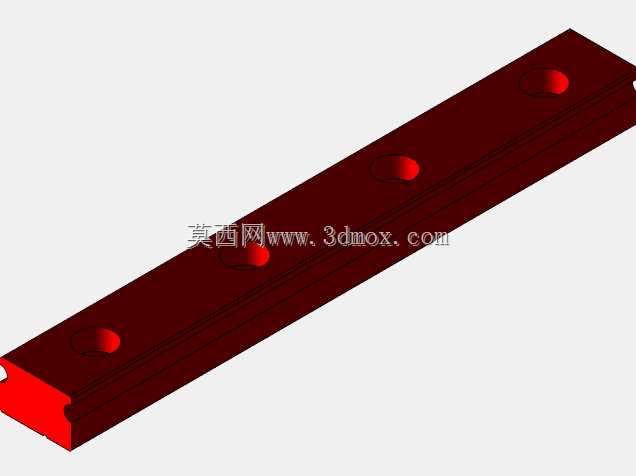

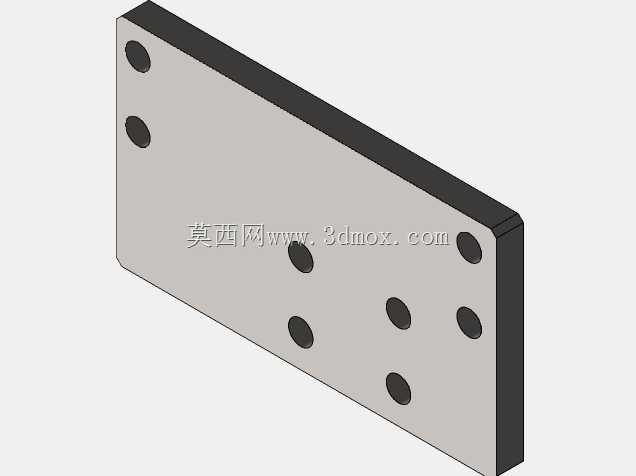

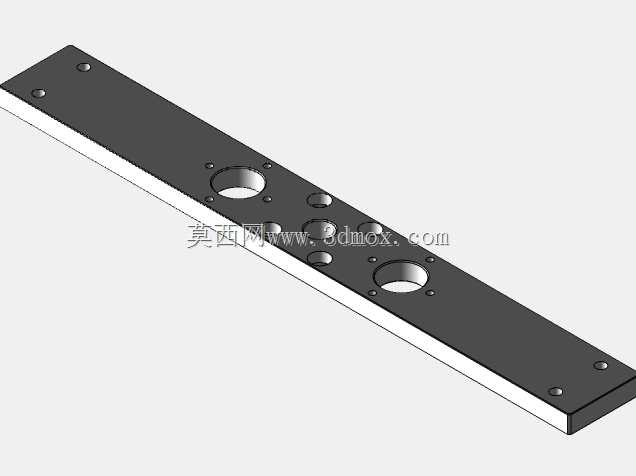

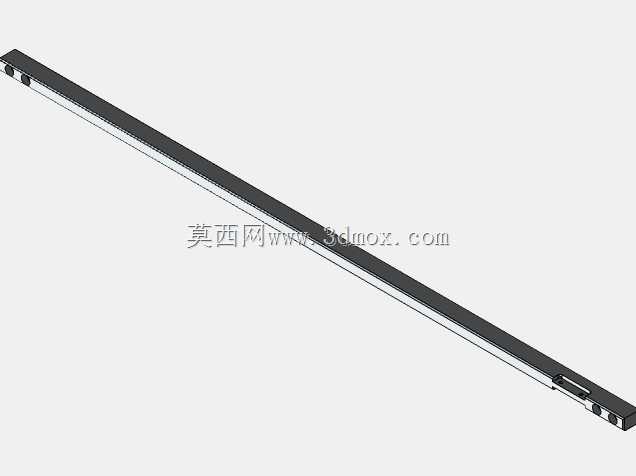

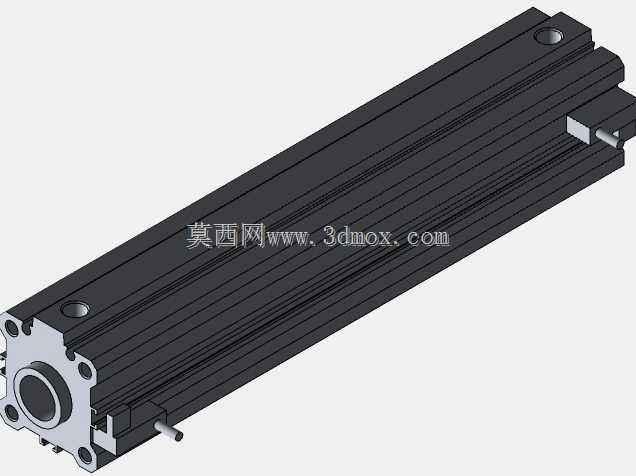

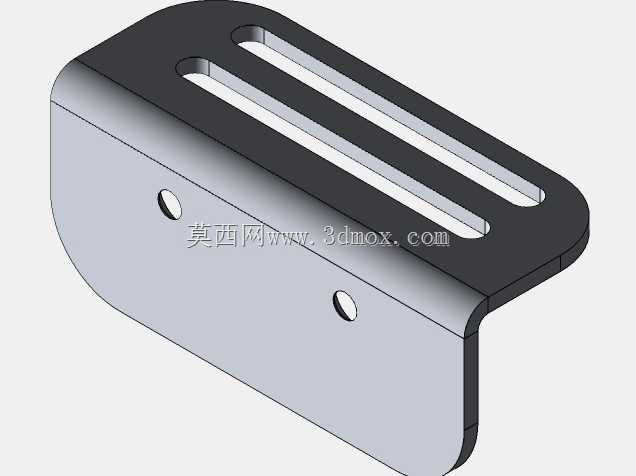

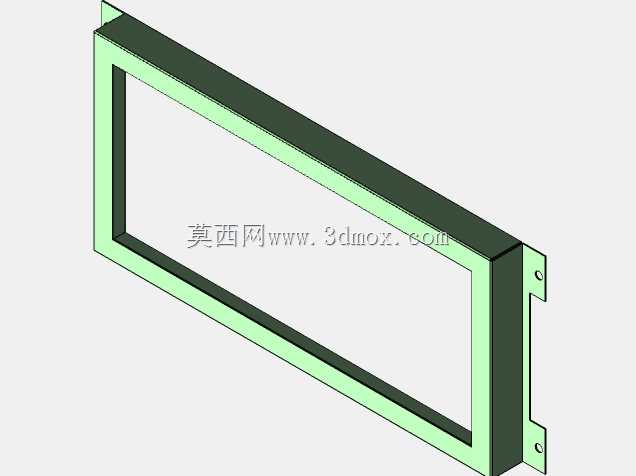

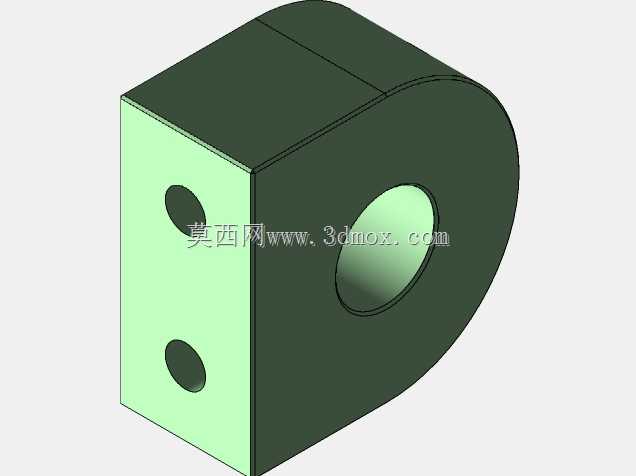

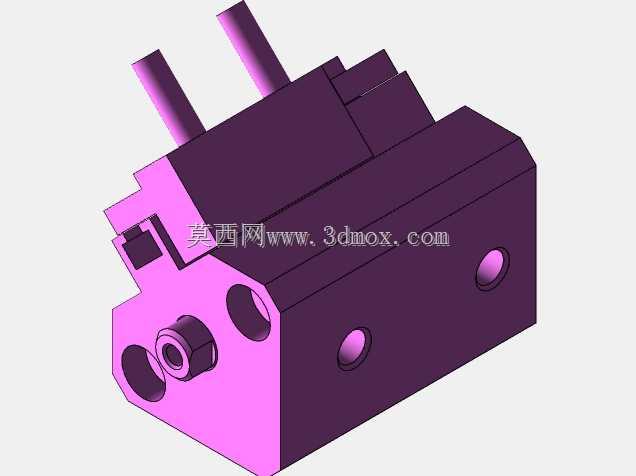

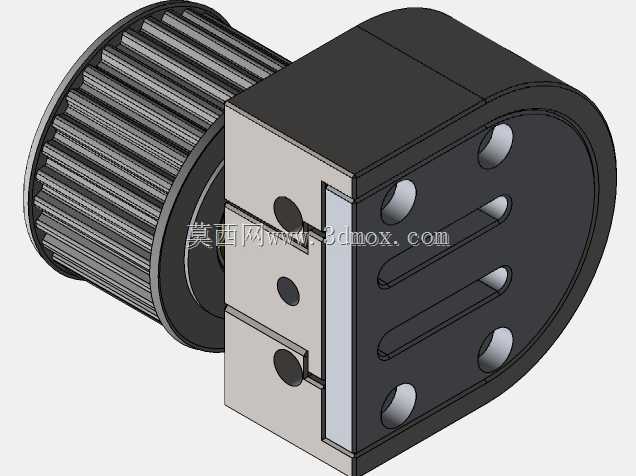

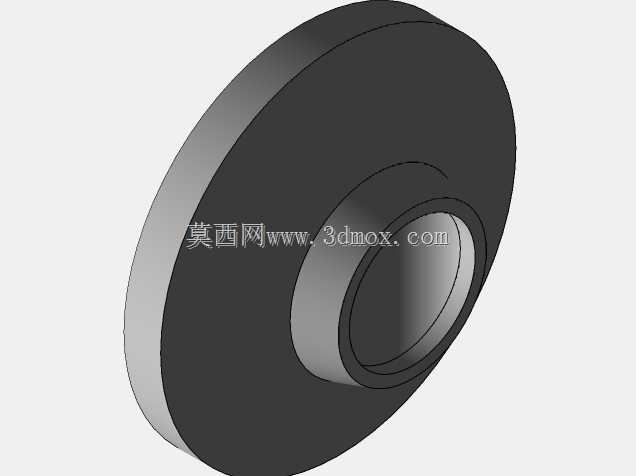

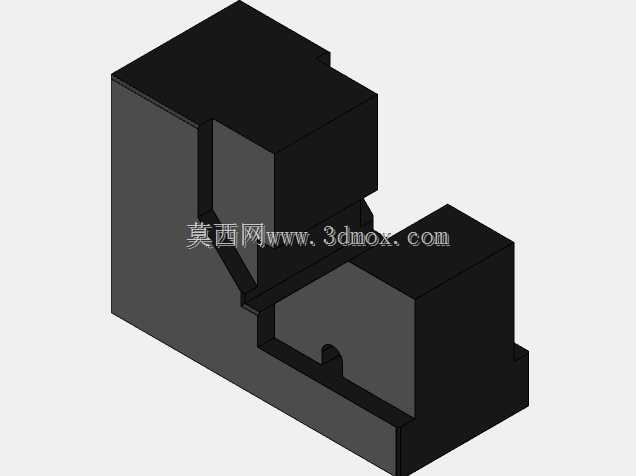

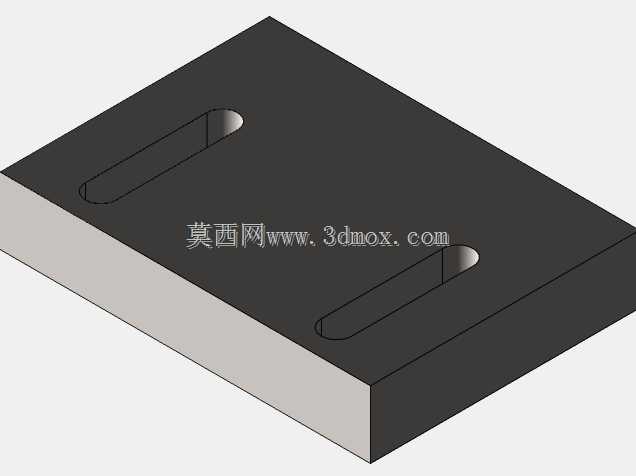

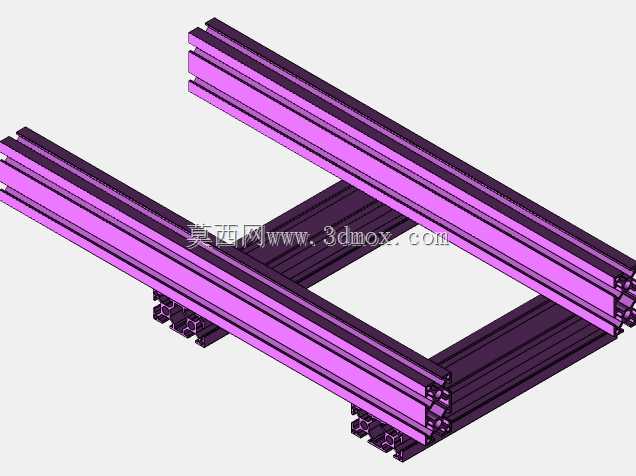

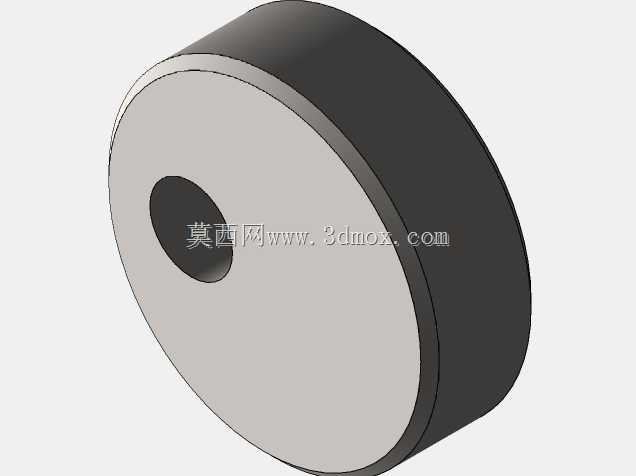

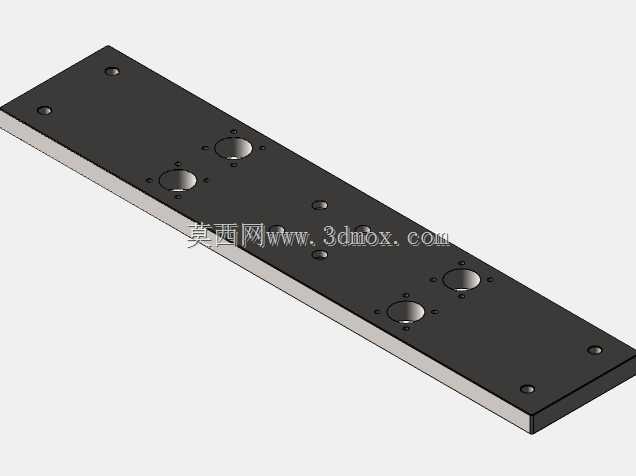

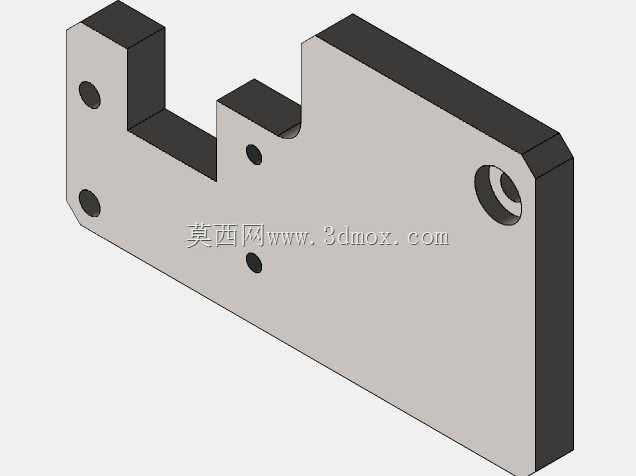

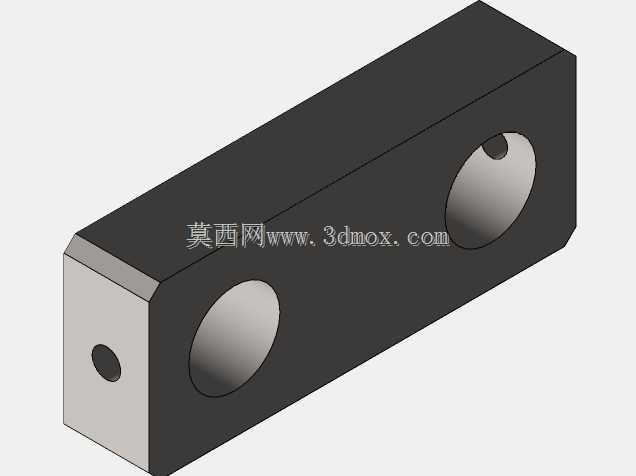

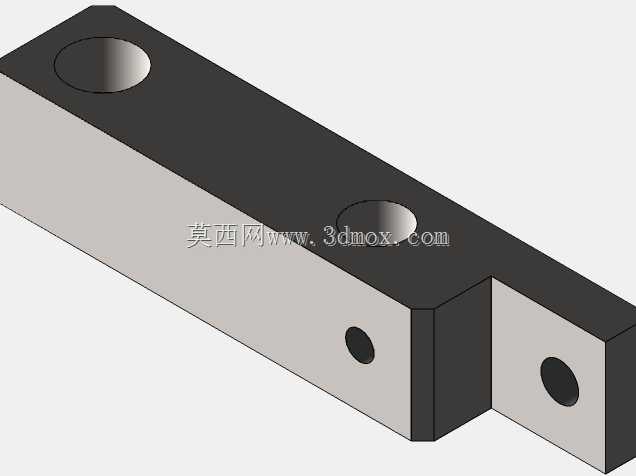

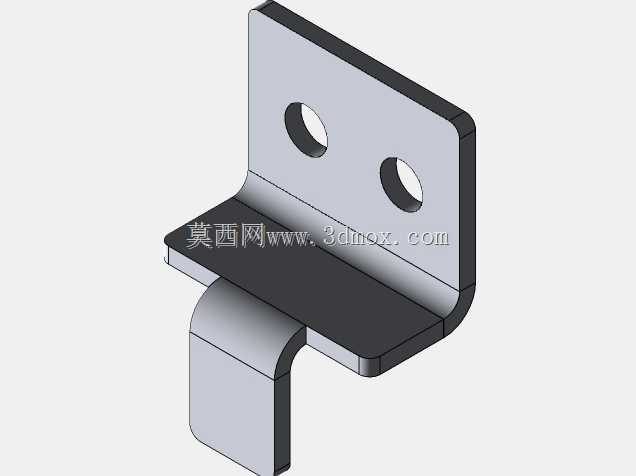

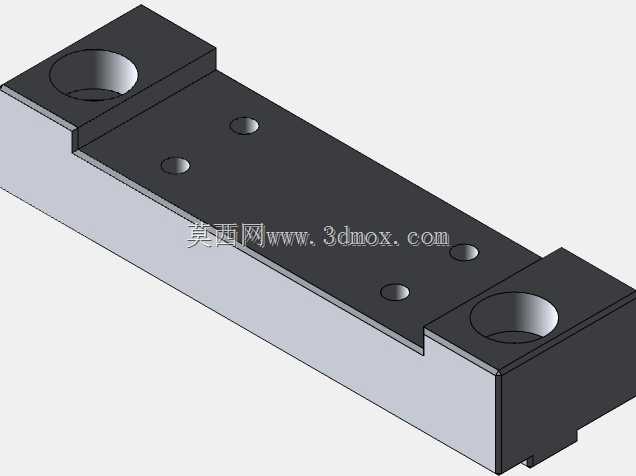

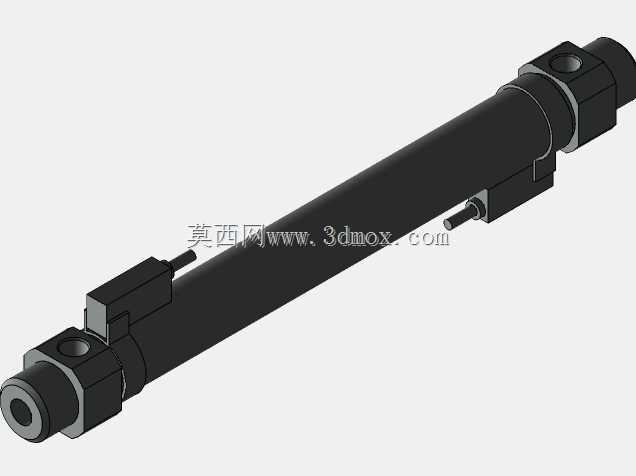

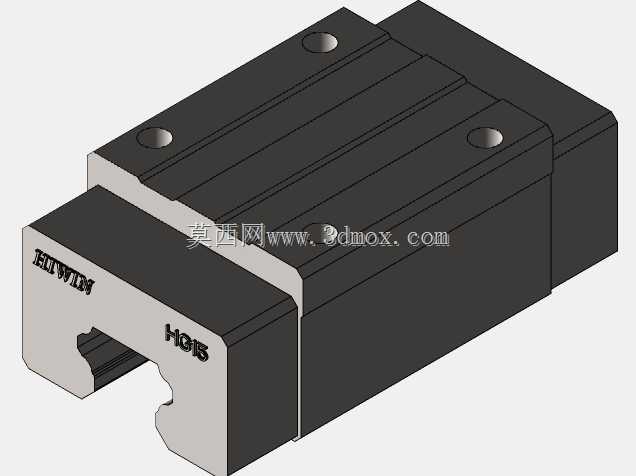

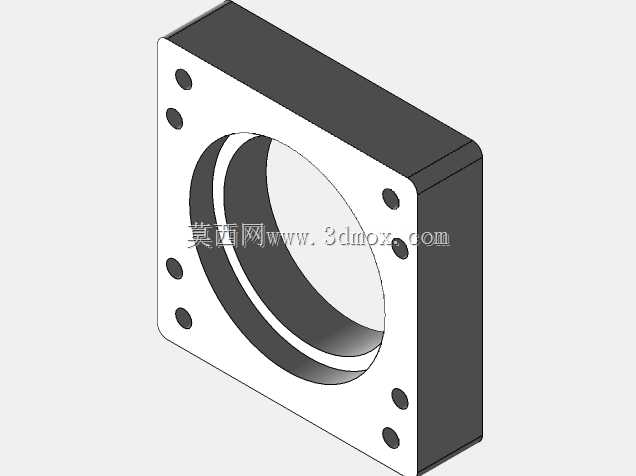

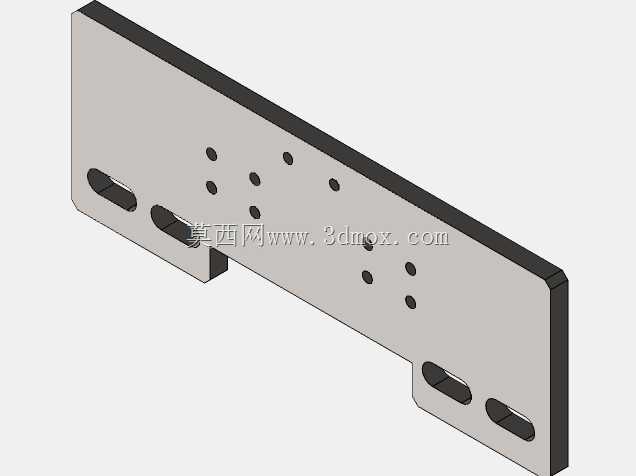

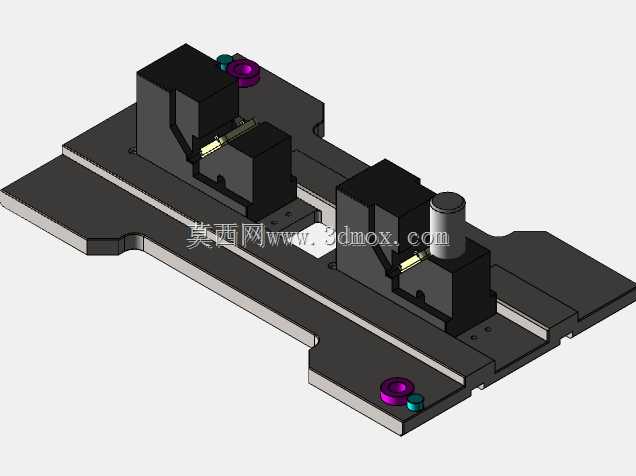

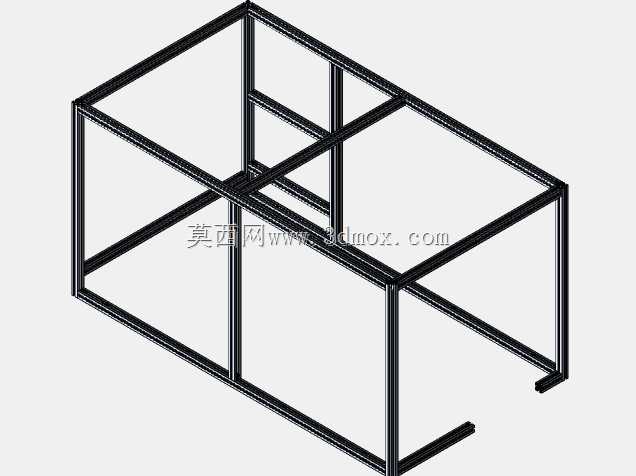

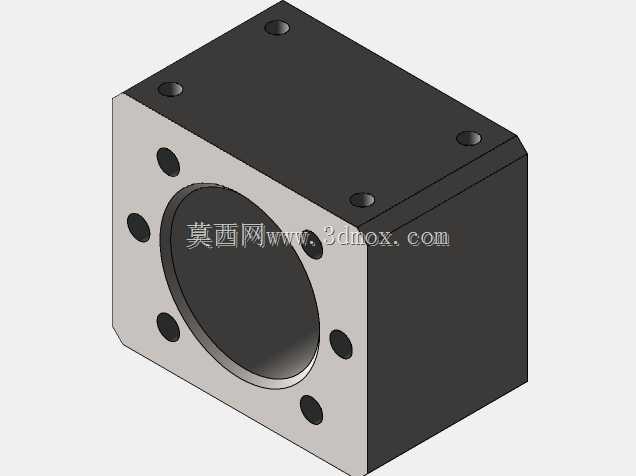

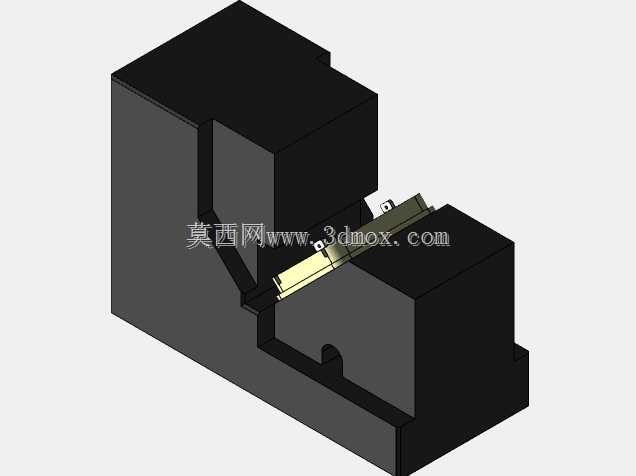

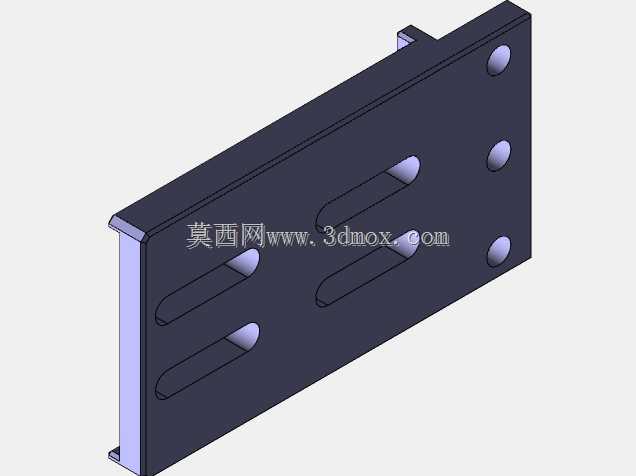

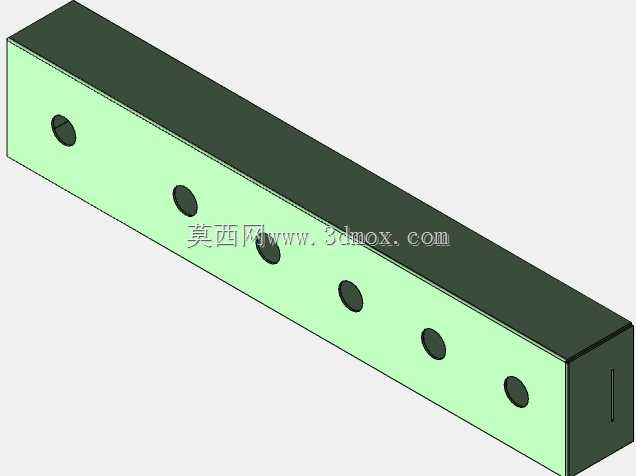

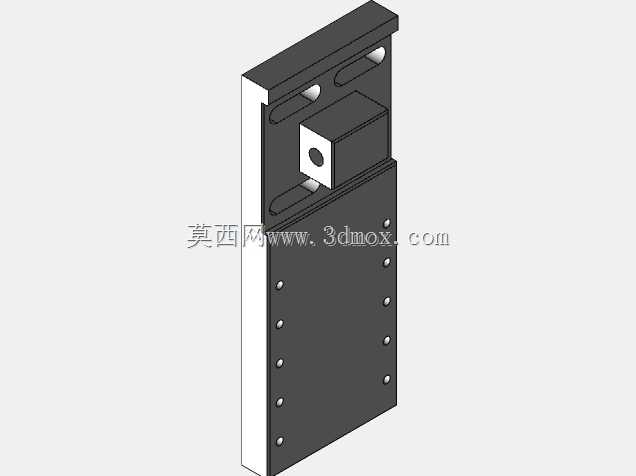

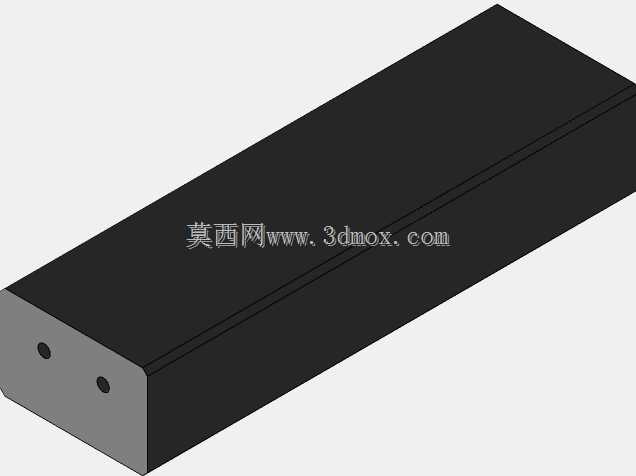

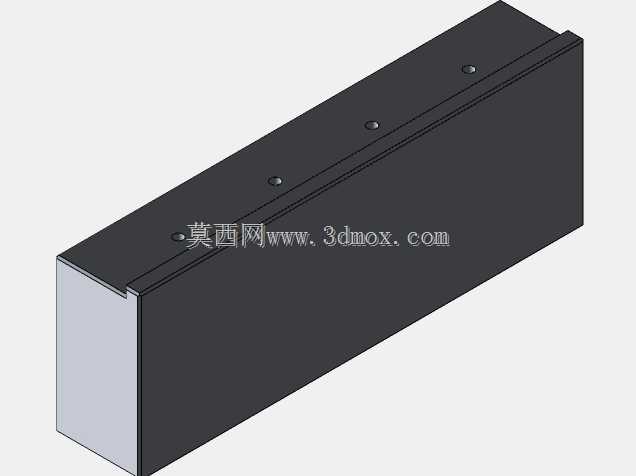

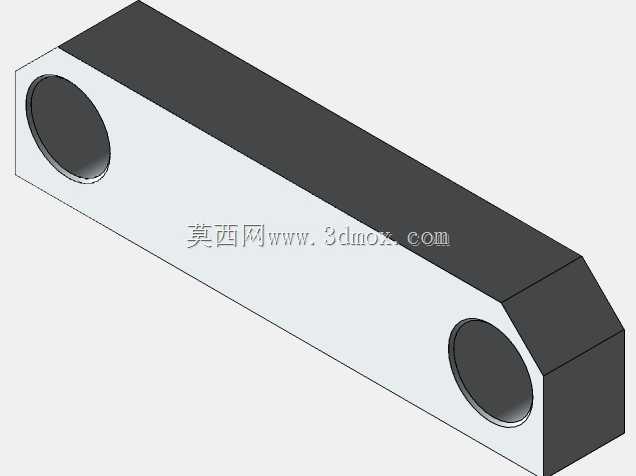

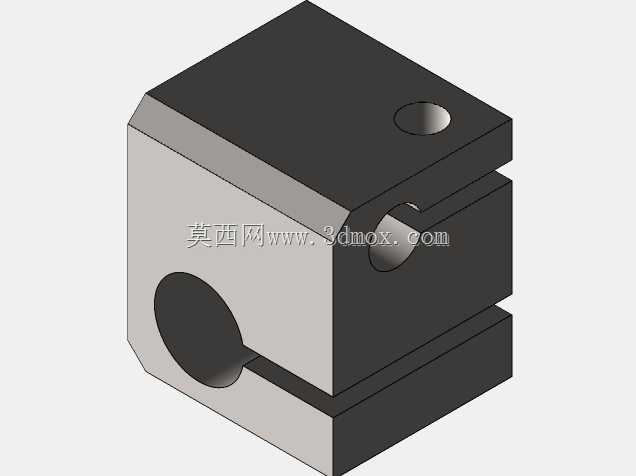

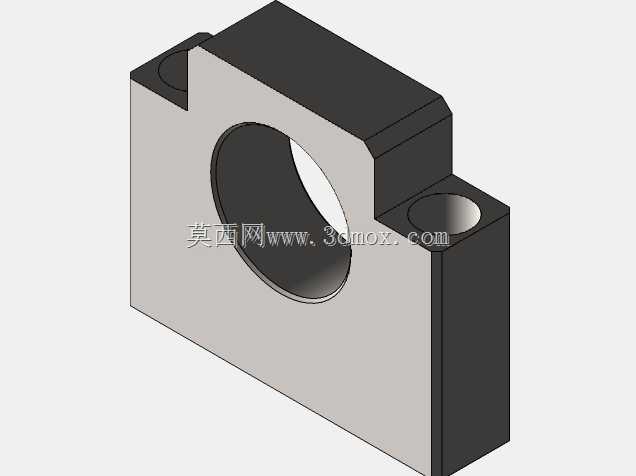

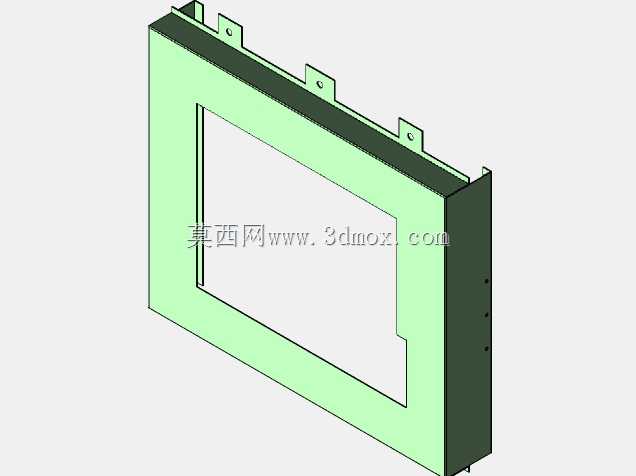

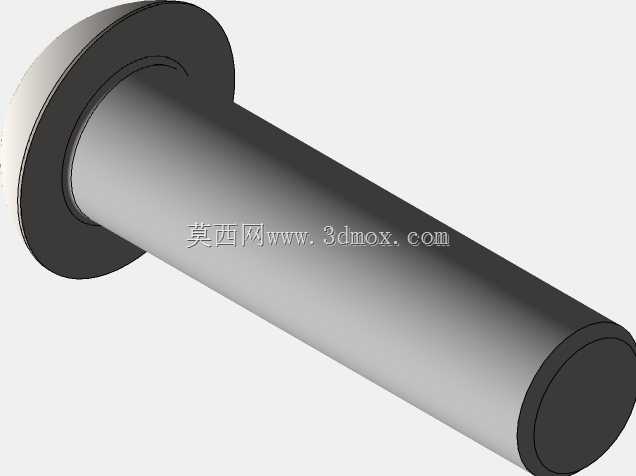

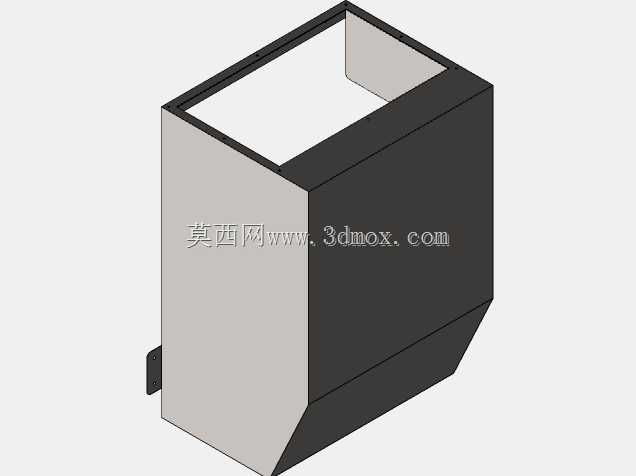

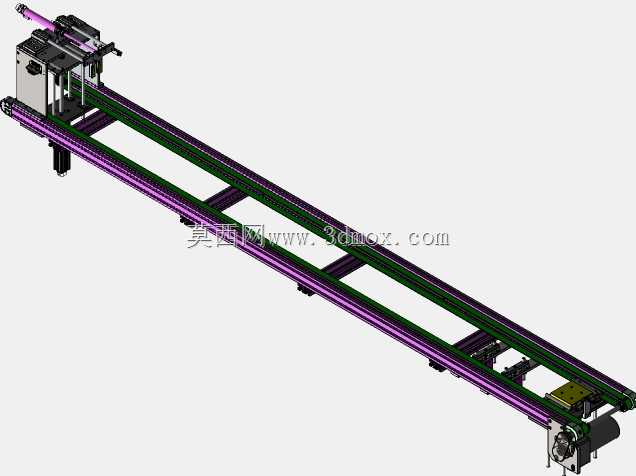

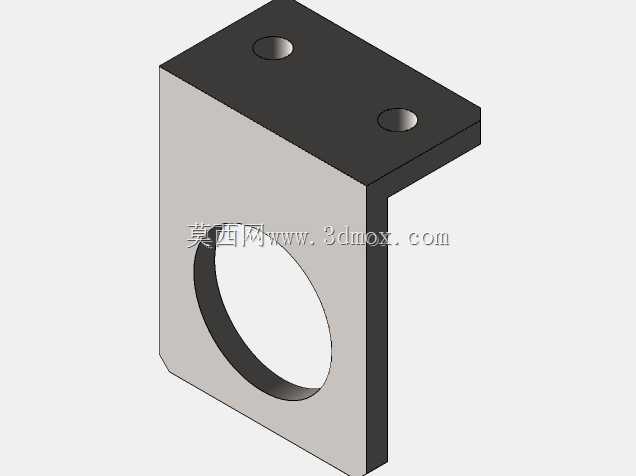

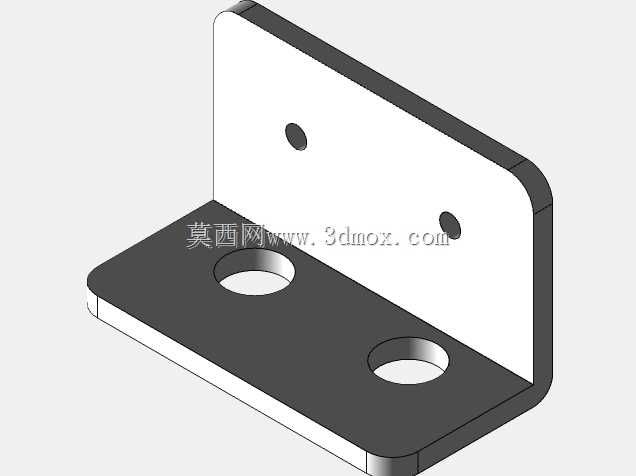

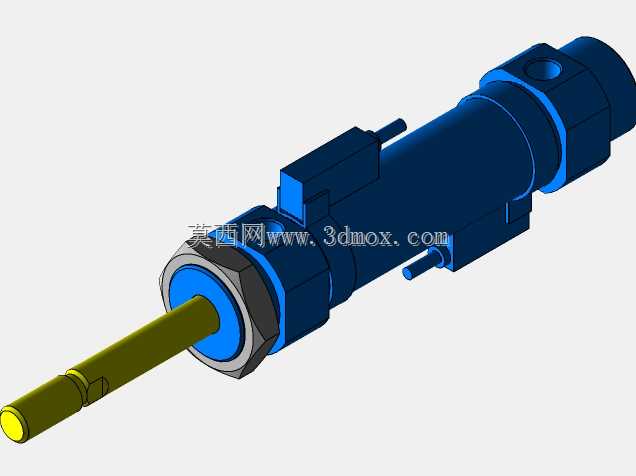

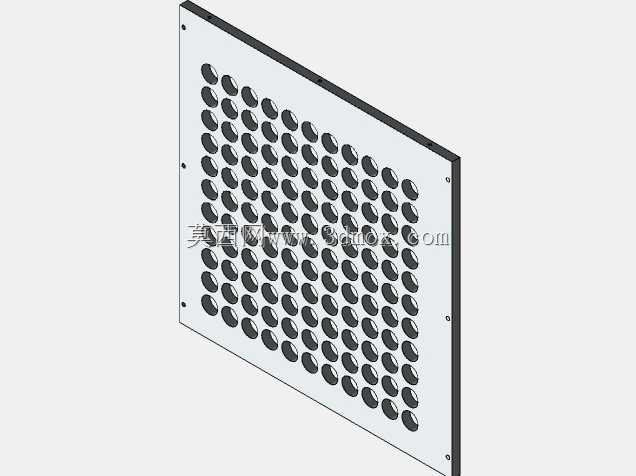

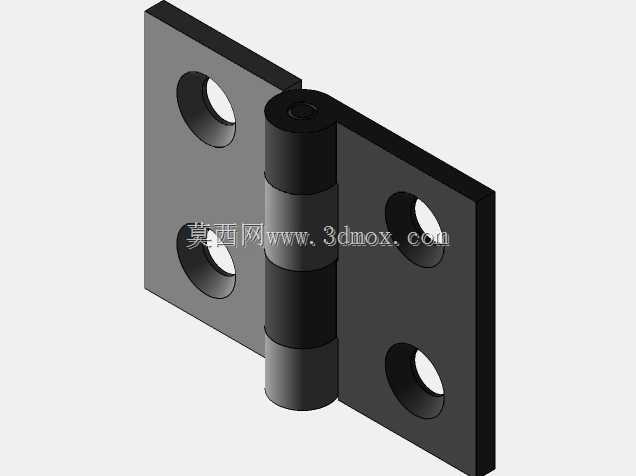

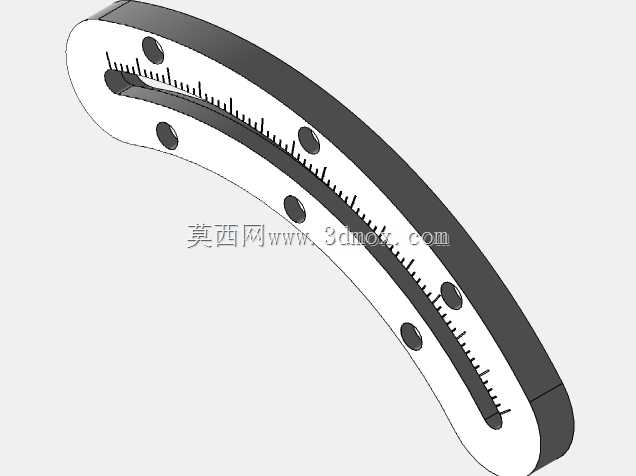

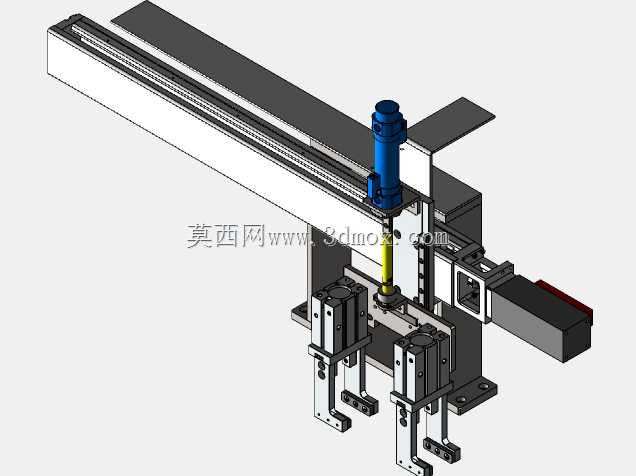

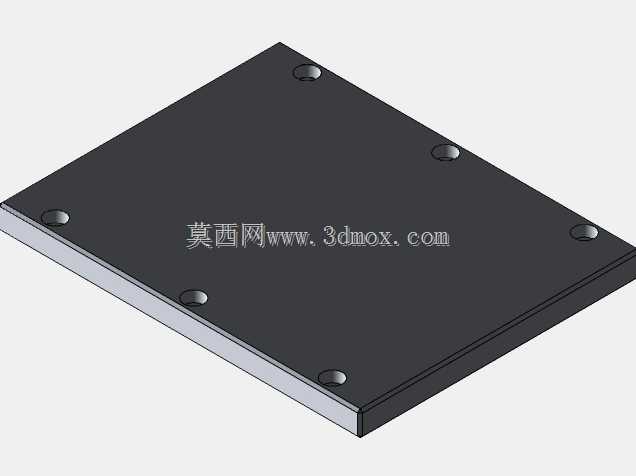

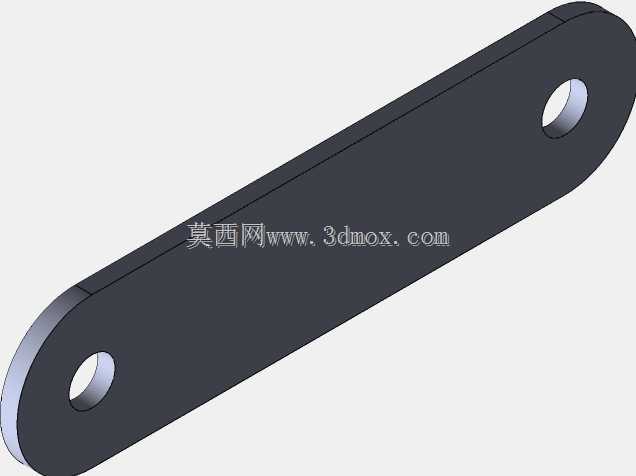

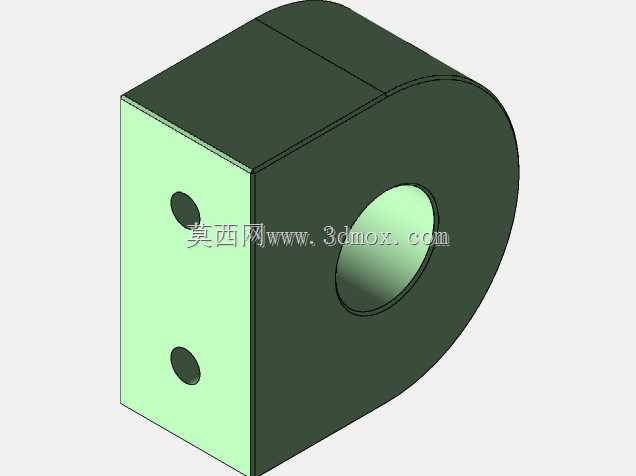

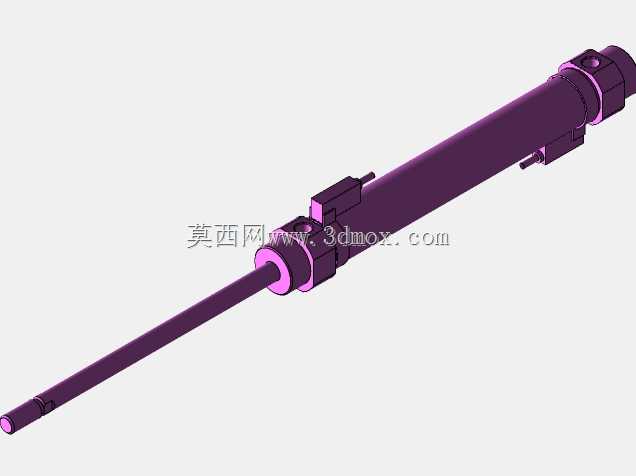

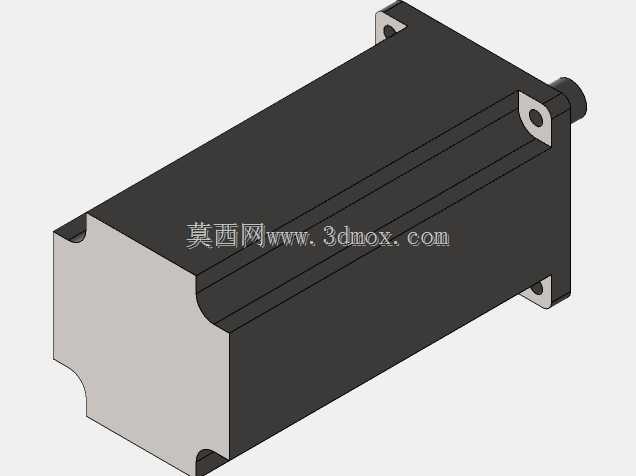

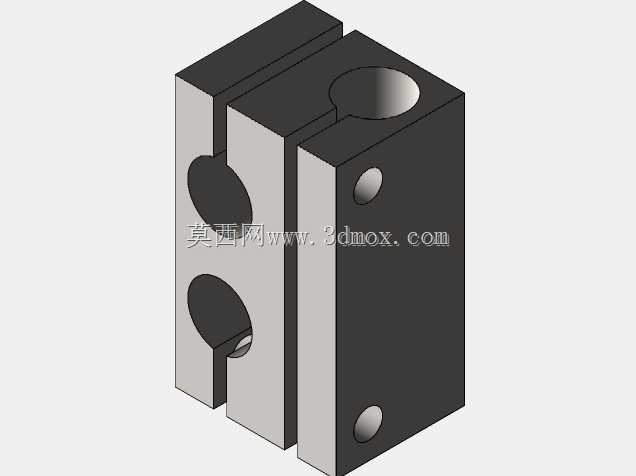

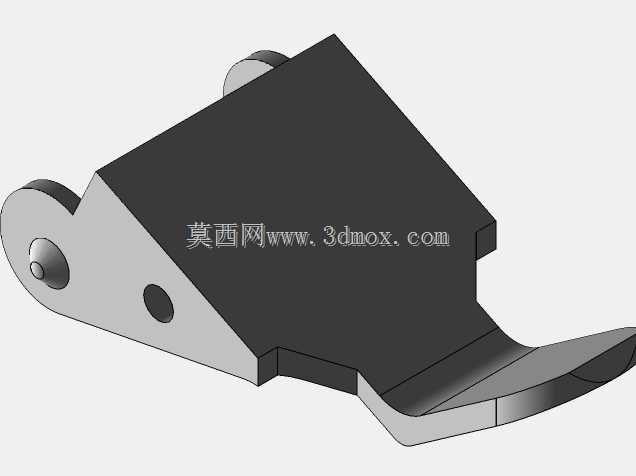

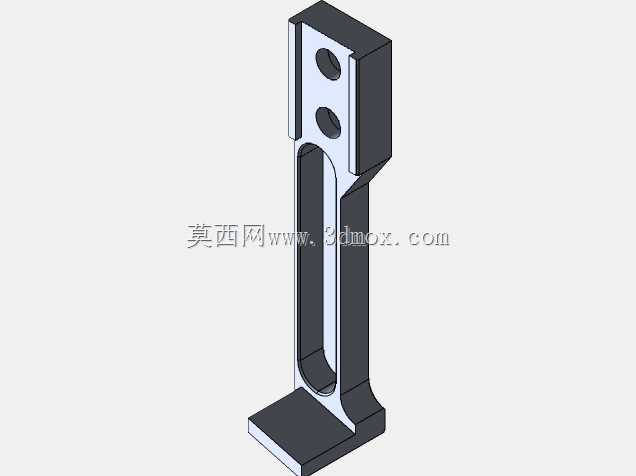

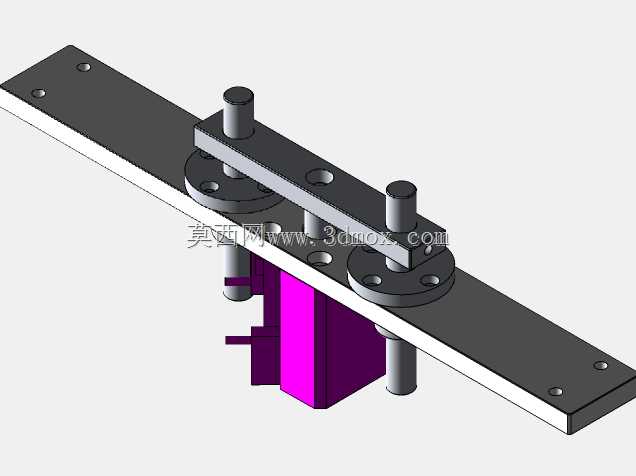

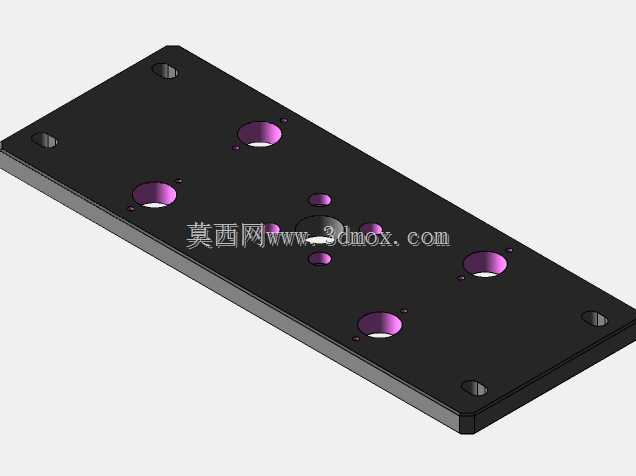

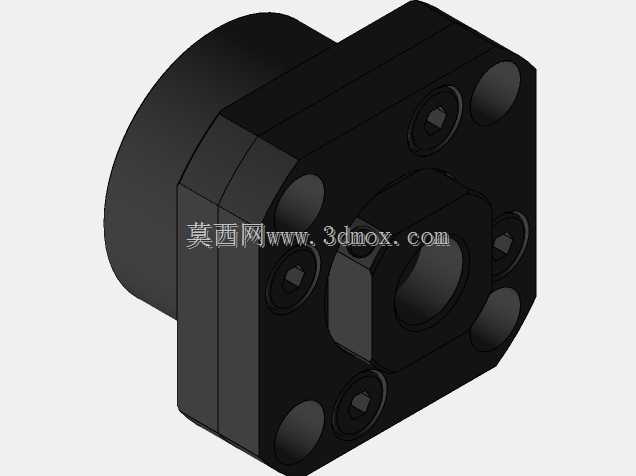

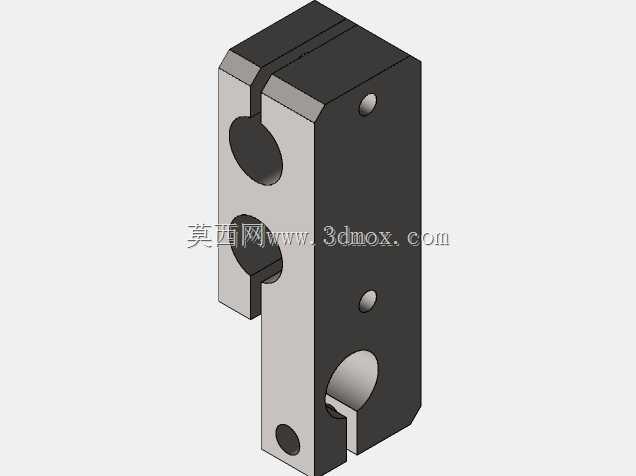

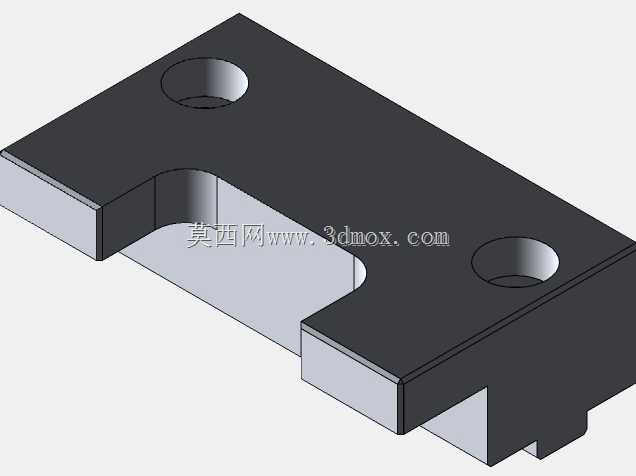

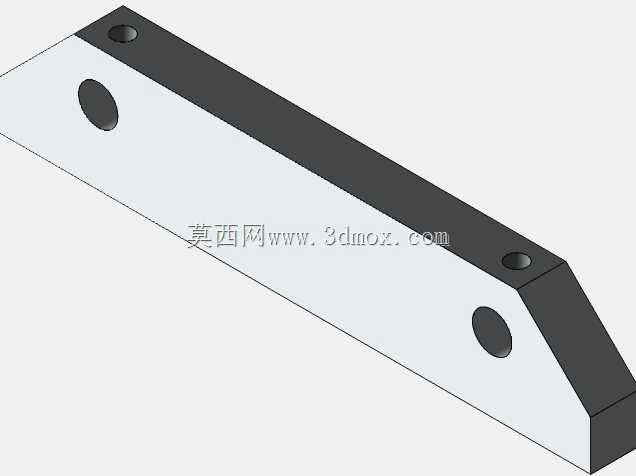

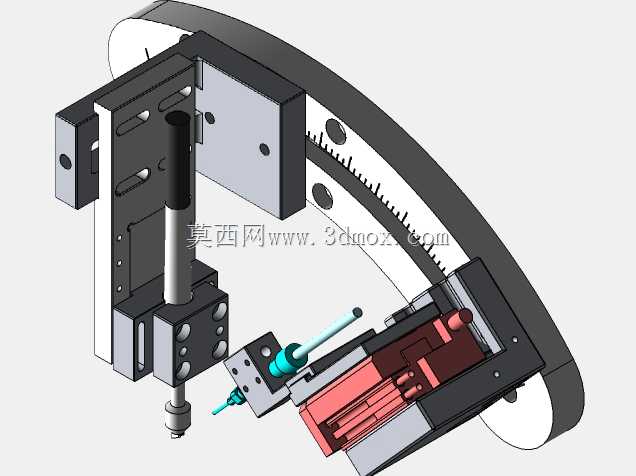

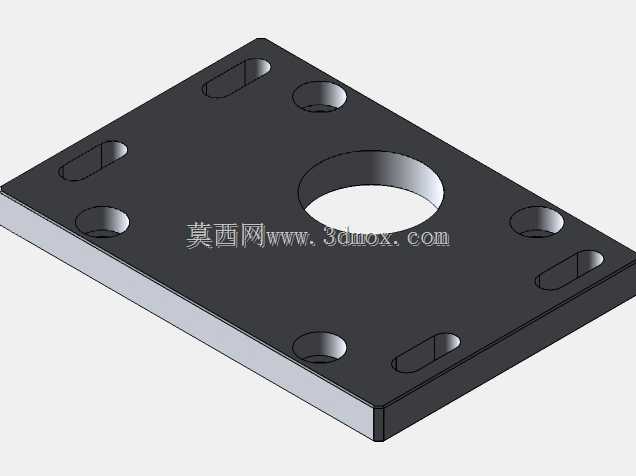

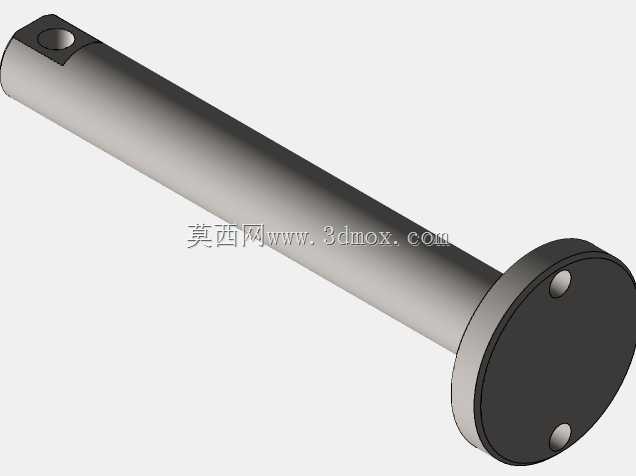

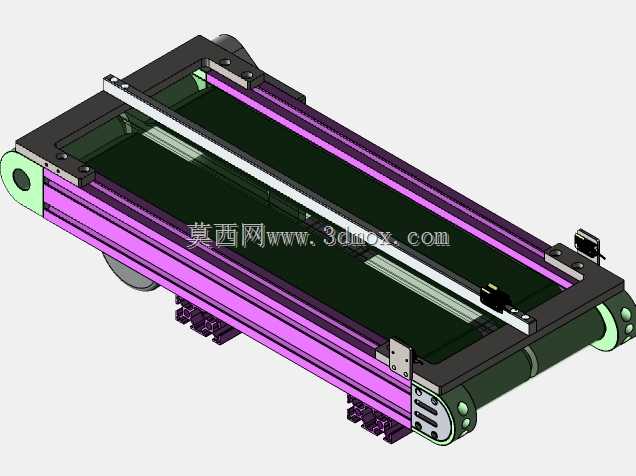

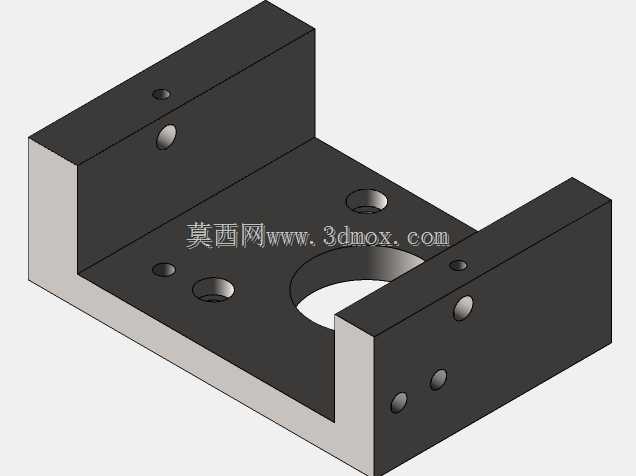

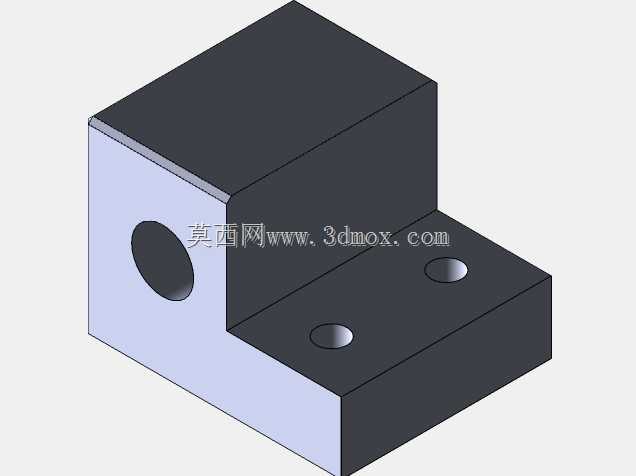

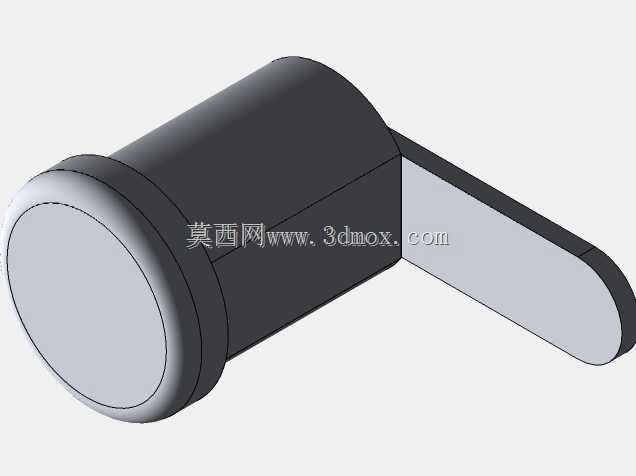

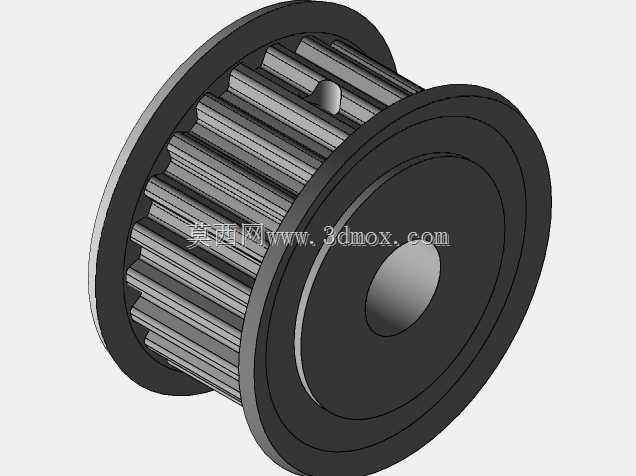

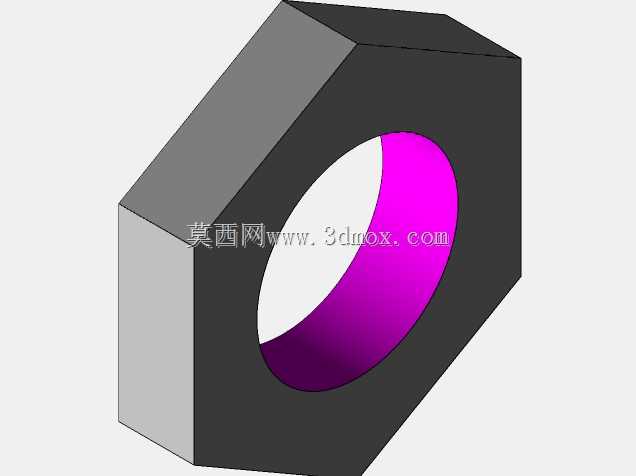

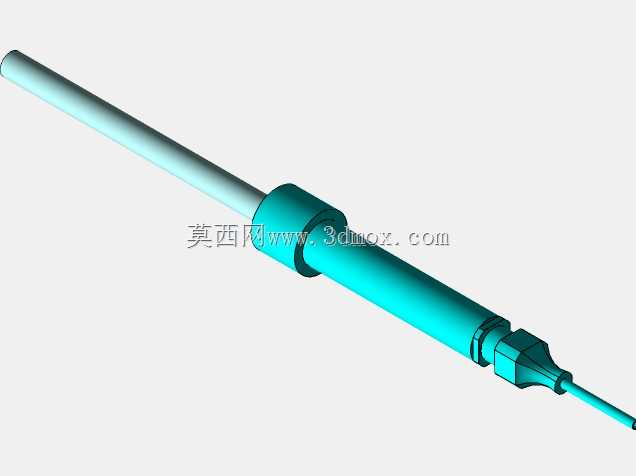

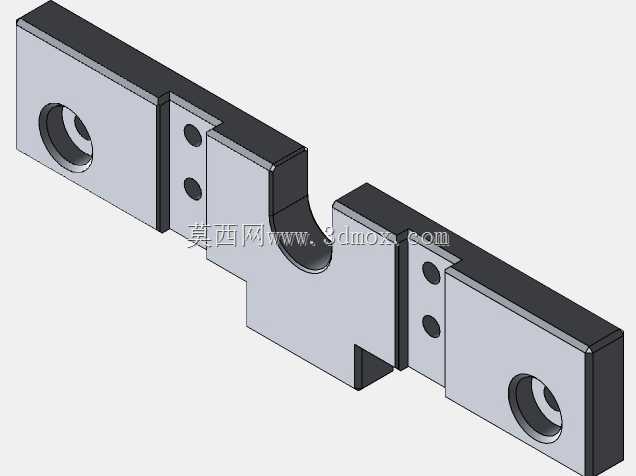

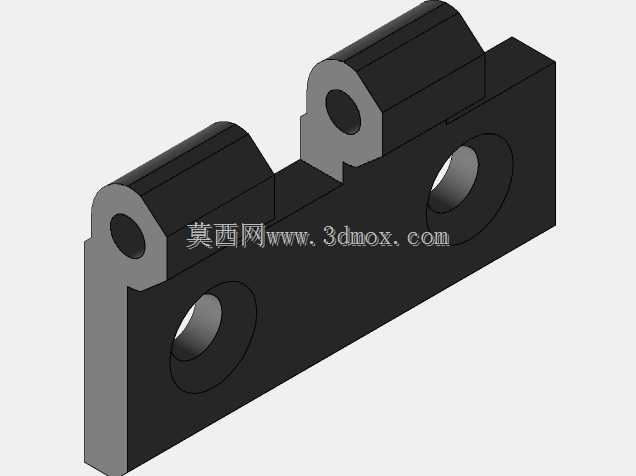

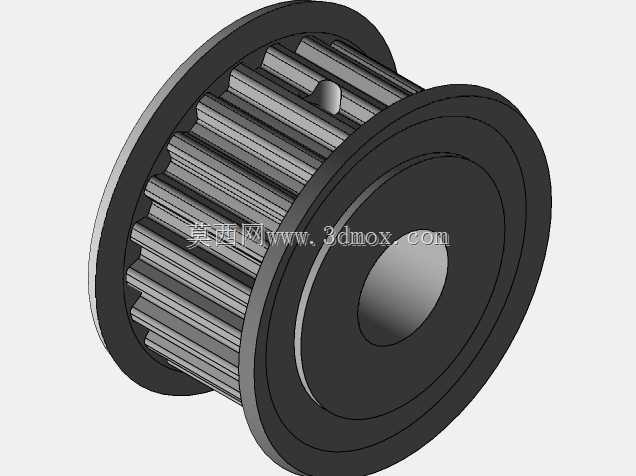

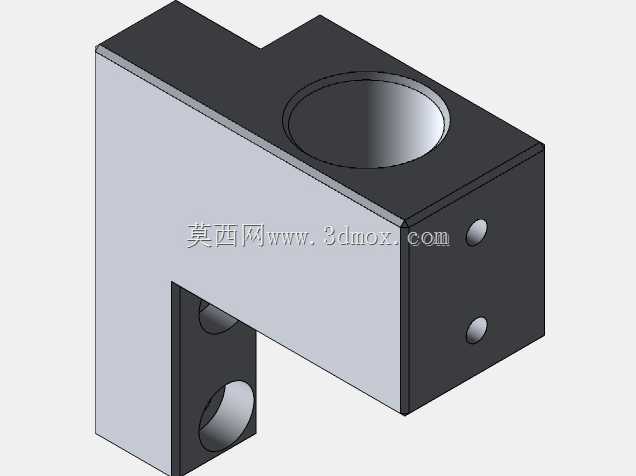

　　这款结构件是非标全自动焊锡机上的核心安装基座，主要承担焊锡执行模组的承载与定位功能，在消费电子线束加工、小型PCB板插件焊锡、低压电器触点焊接等场景中，这类基座的精度直接决定焊头的重复定位偏差，进而影响焊点一致性。从结构形态来看，主体采用半圆柱与长方体结合的构型，长方体侧端面预留两个同轴定位销孔，用于和设备的竖向安装板做销钉定位，避免长期往复运动产生的横向窜动；半圆柱侧的大直径通孔为轴套安装位，可穿入摆动轴实现焊头角度微调，适配不同高度工件的焊锡作业需求。设计阶段优先考虑了安装边界的适配性，长方体端面的销孔间距按照常规40mm工业安装孔距设置，可直接兼容市面主流线性滑台的安装孔位，无需额外做转接板加工；

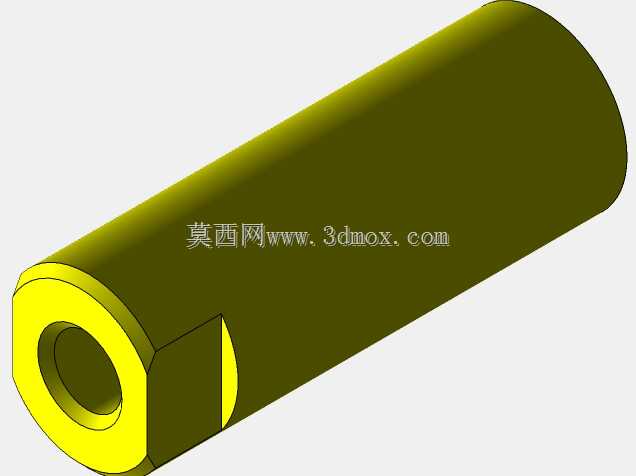

　　半圆柱的外圆半径控制在65mm以内，摆动时不会和周边的送锡机构、工件夹具产生运动干涉，整体安装占用的横向空间不超过120mm，竖向高度控制在90mm，能适配多数桌面型全自动焊锡机的内部安装空间。结构材质默认选用45号钢做发黑处理，兼顾结构刚性与防锈需求，若用于有洁净要求的电子车间，也可替换为6061铝合金做硬质阳极氧化，在保证安装面平面度0.02mm的前提下降低整体重量。从功能特性上看，该基座的定位销孔与轴孔的位置度公差控制在0.01mm以内，焊头安装后往复摆动的重复定位精度可达0.02mm，能满足0.5mm间距引脚的焊锡精度要求；基座的长方体端面做了精铣加工，表面粗糙度达到Ra1.6，和安装板贴合后间隙小于0.005mm，

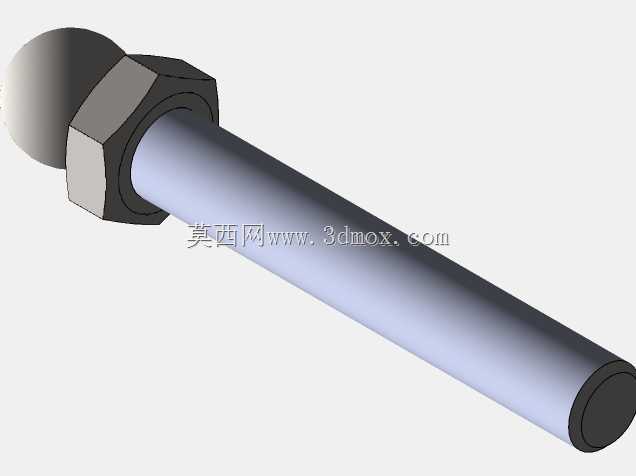

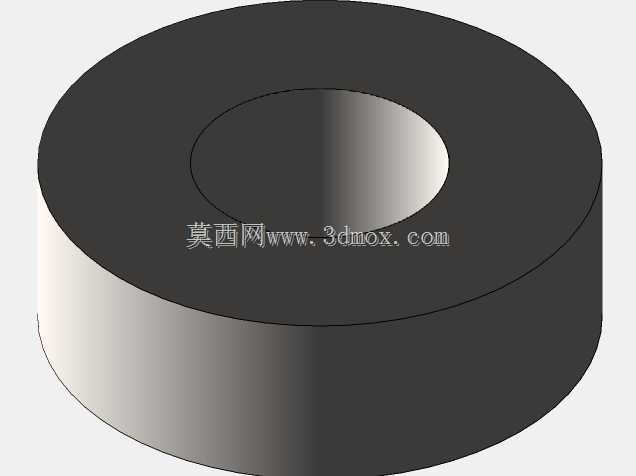

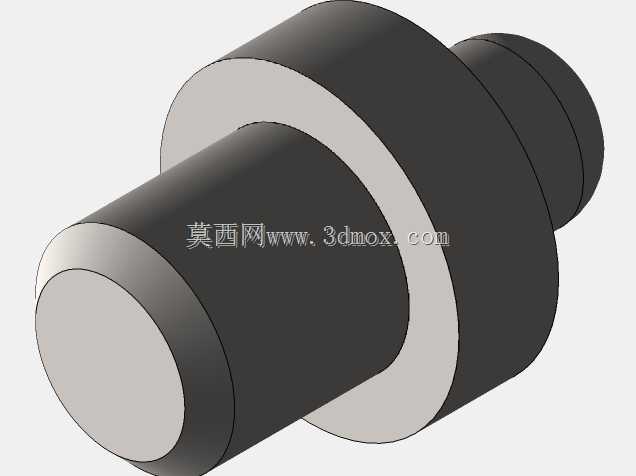

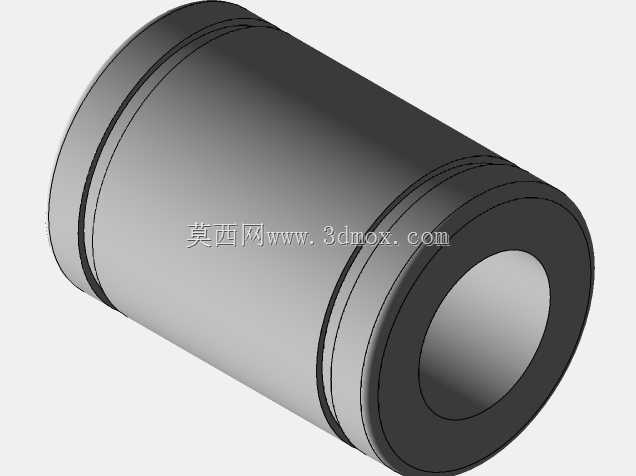

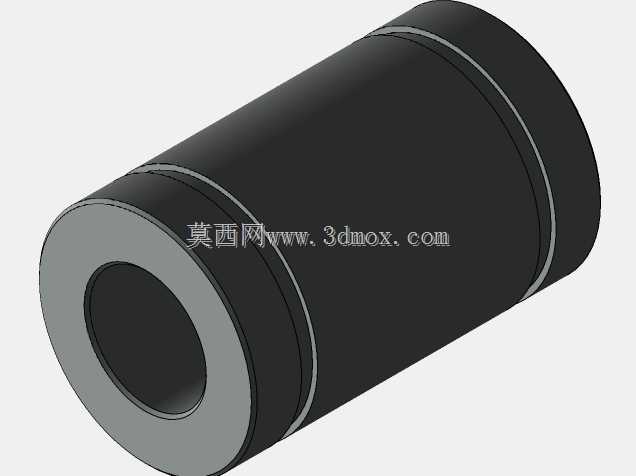

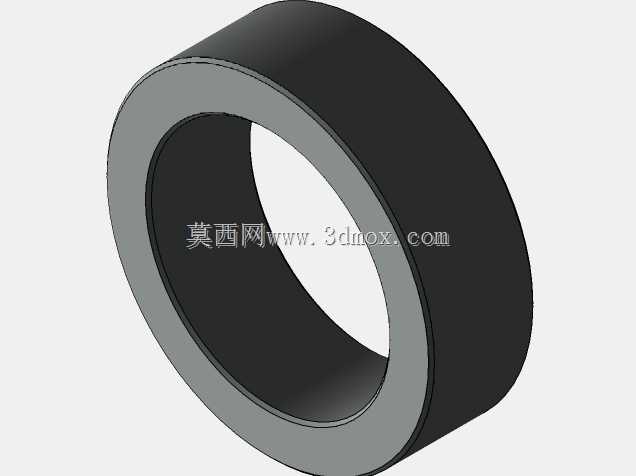

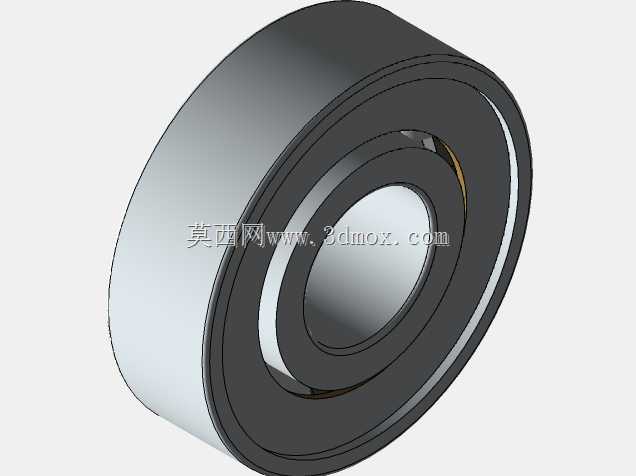

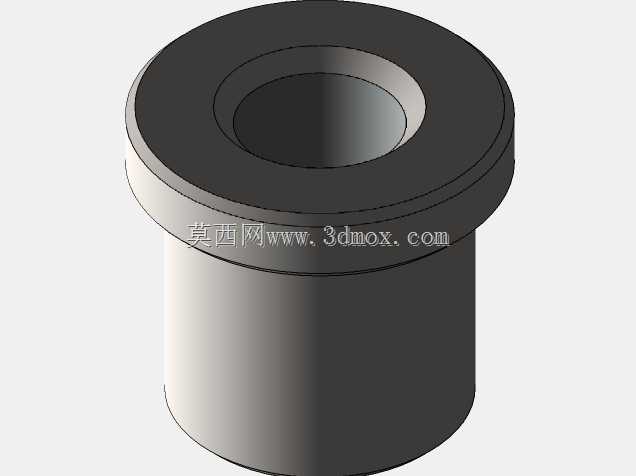

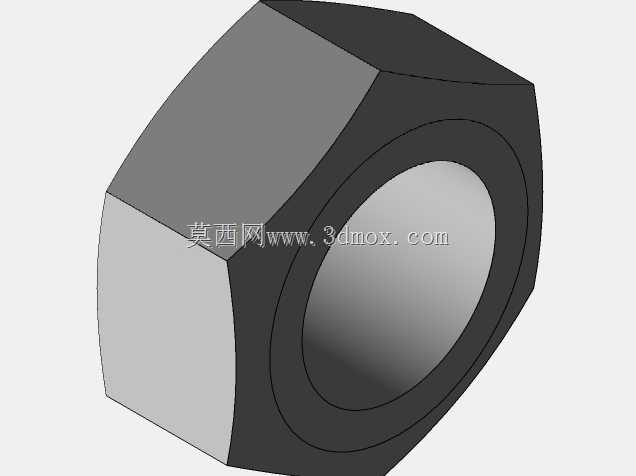

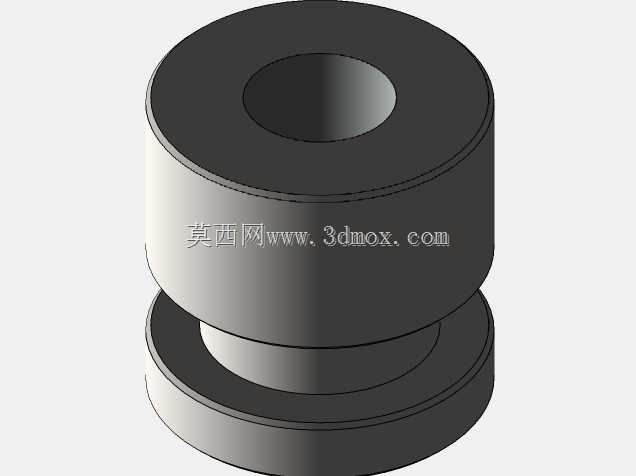

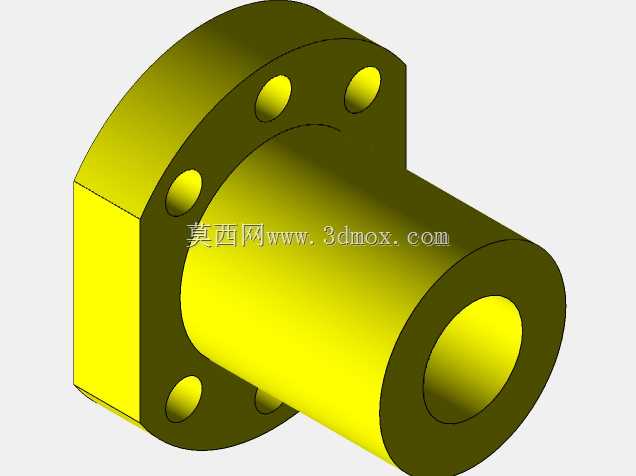

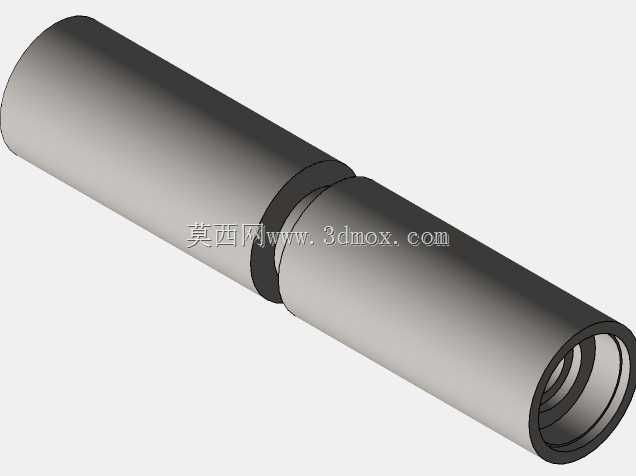

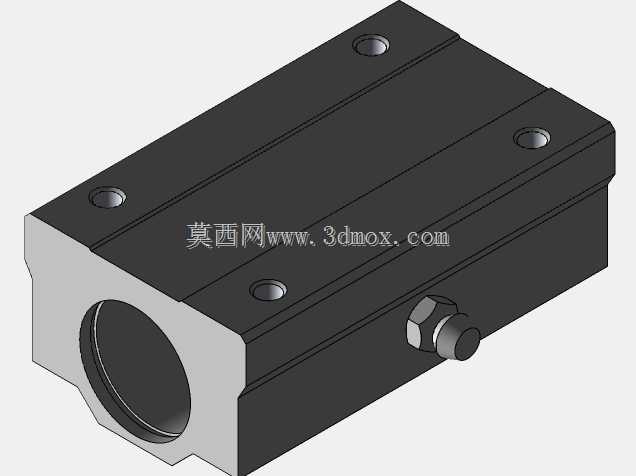

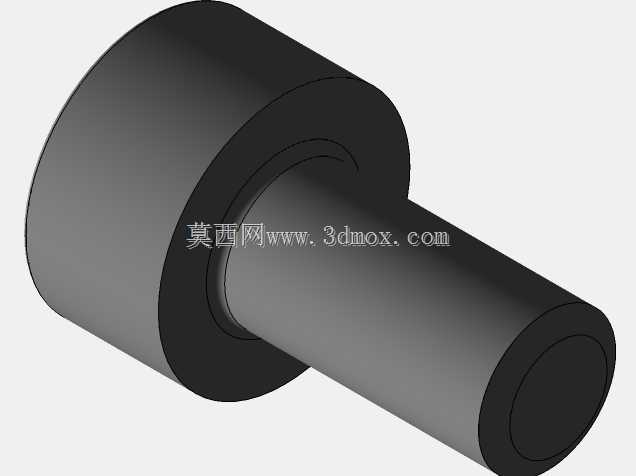

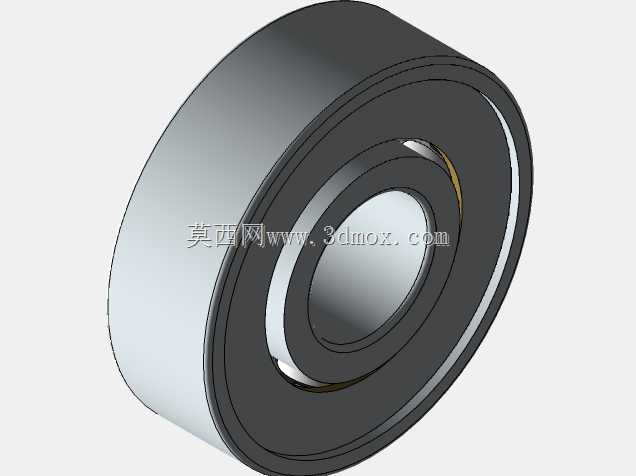

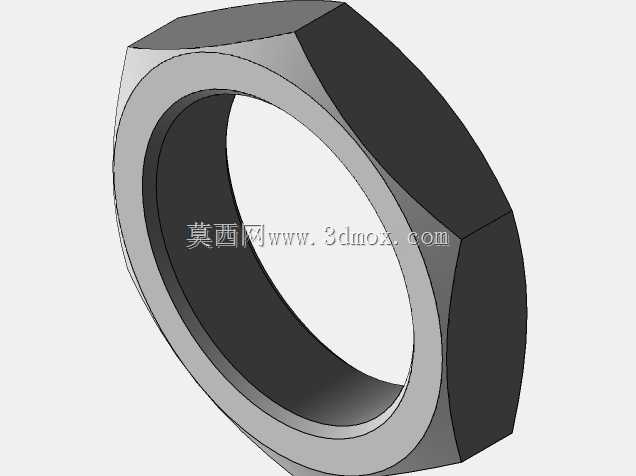

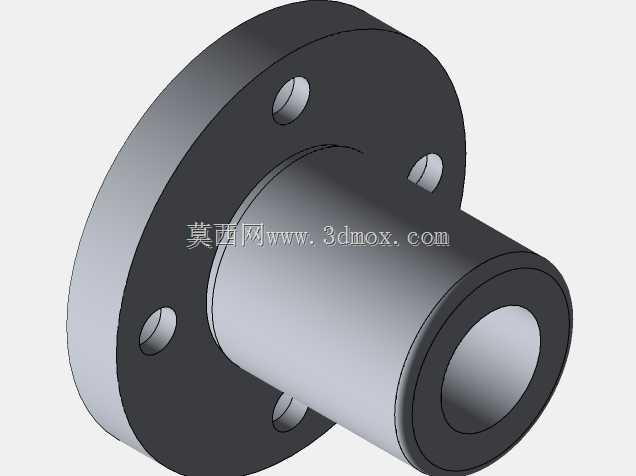

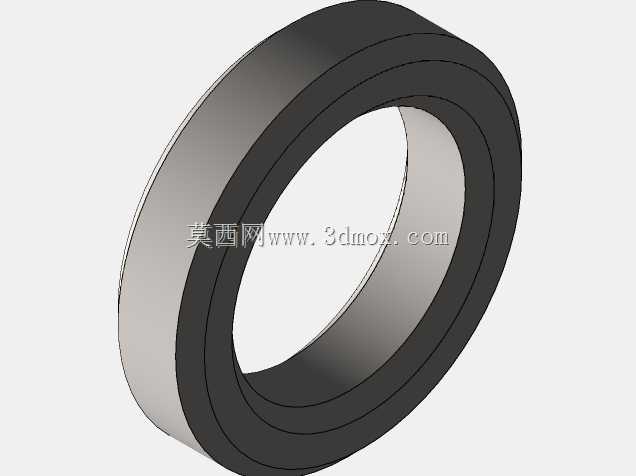

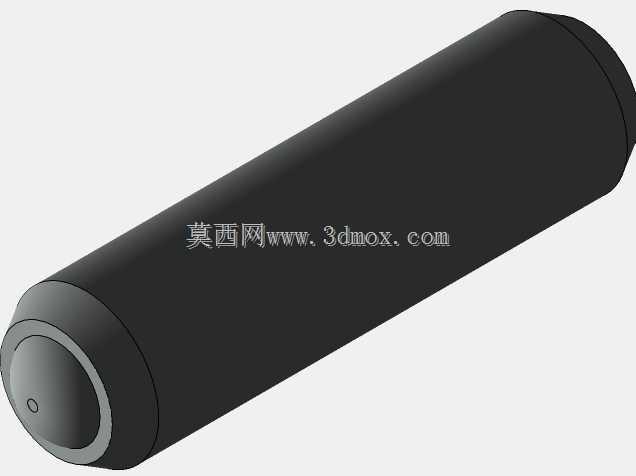

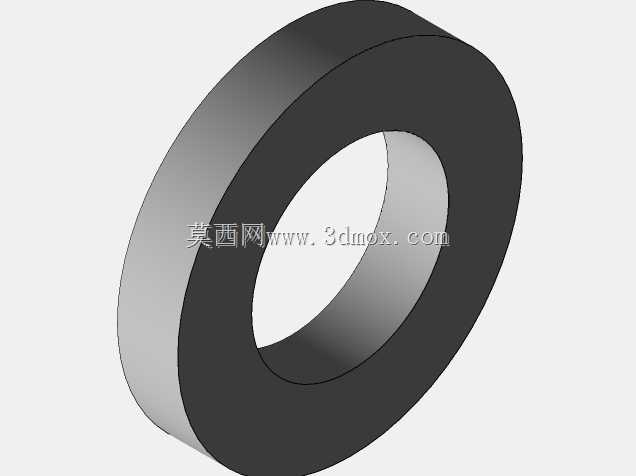

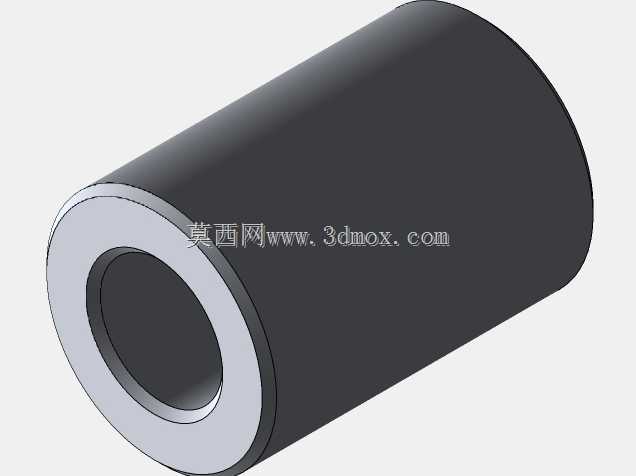

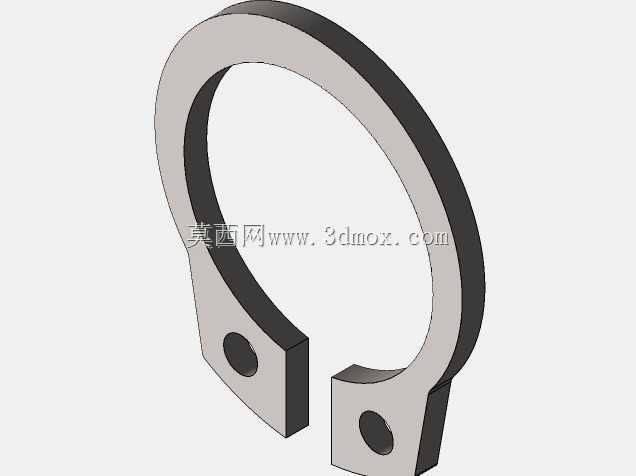

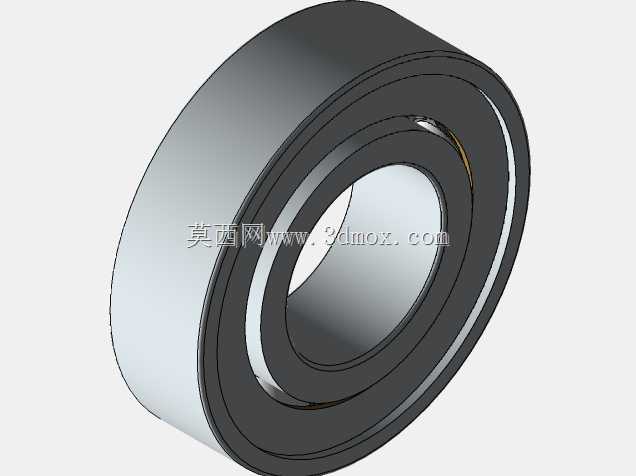

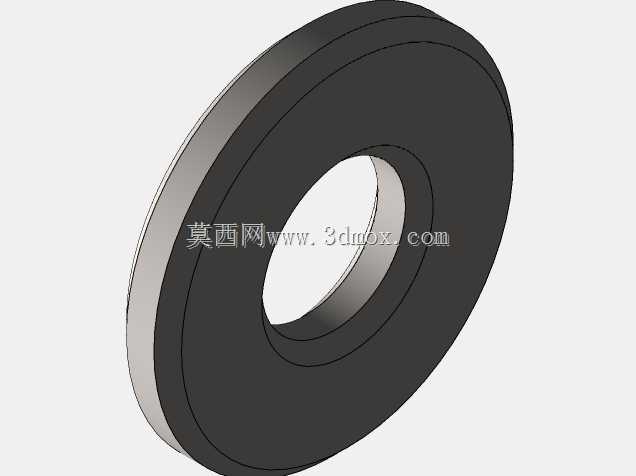

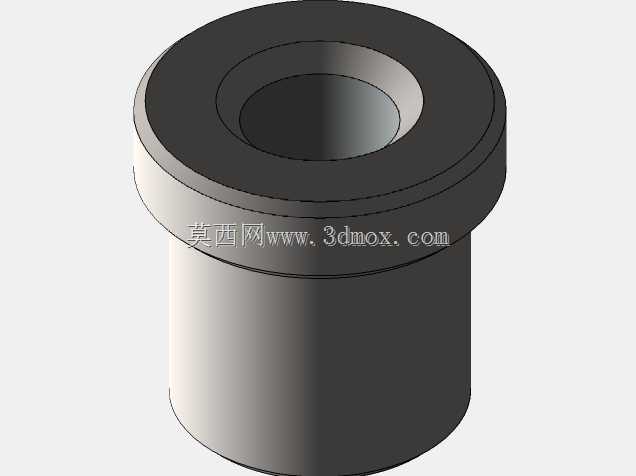

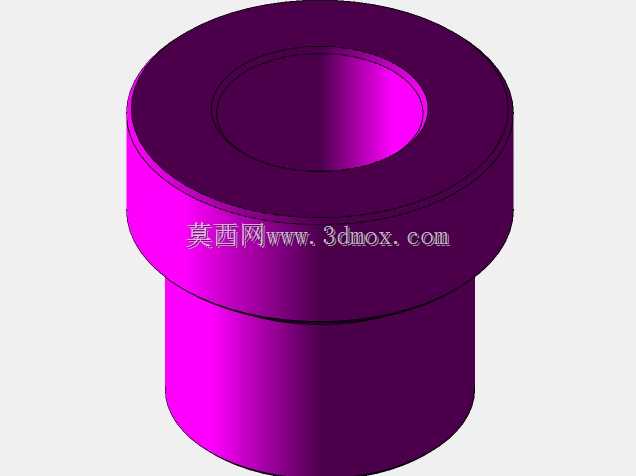

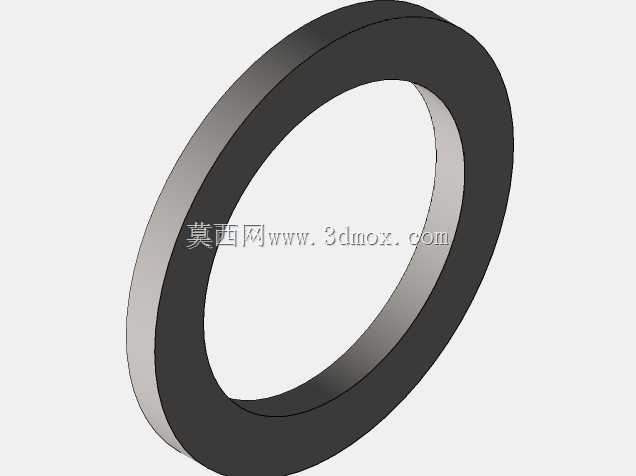

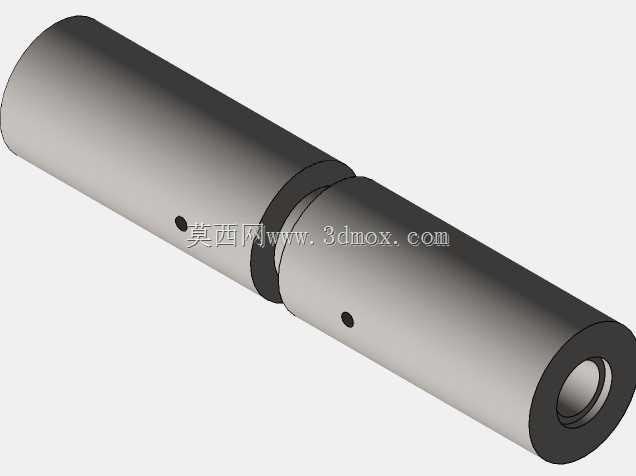

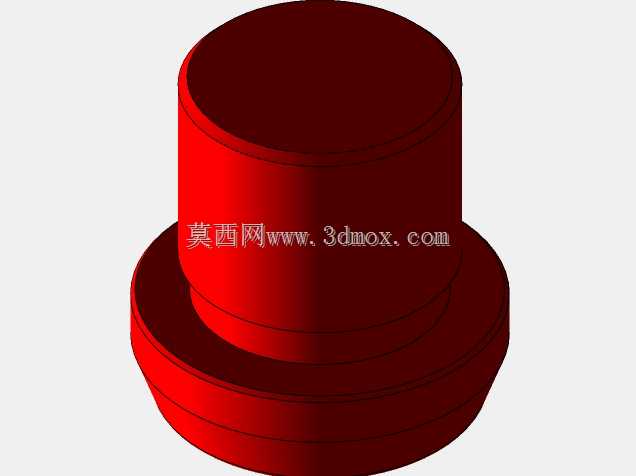

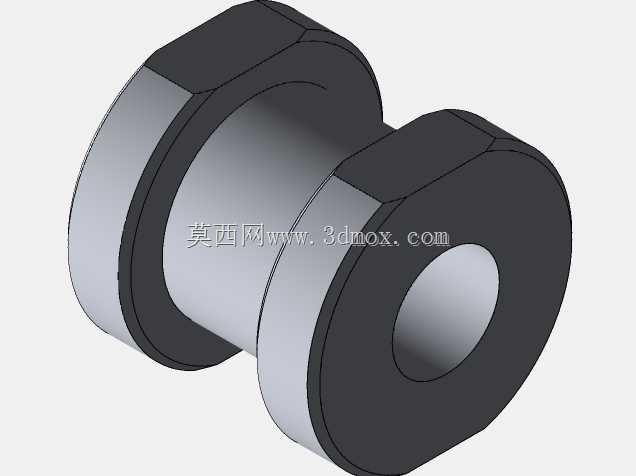

　　避免长期受焊头往复冲击力产生松动。实际装配时，先通过两个销孔完成定位，再用内六角螺栓从基座后侧穿入锁紧，轴孔内装配自润滑铜套，可减少摆动轴的磨损，延长维护周期，日常使用中仅需定期在铜套处加注少量润滑脂即可，无需频繁拆解维护。这类非标基座的设计没有采用复杂的异形结构，而是在满足安装、运动、精度要求的前提下尽可能简化构型，既降低了加工难度，也减少了后续装配的调校工作量，对于中小批量的非标焊锡设备开发来说，这类通用化的安装基座能大幅缩短整机的设计与装配周期。
