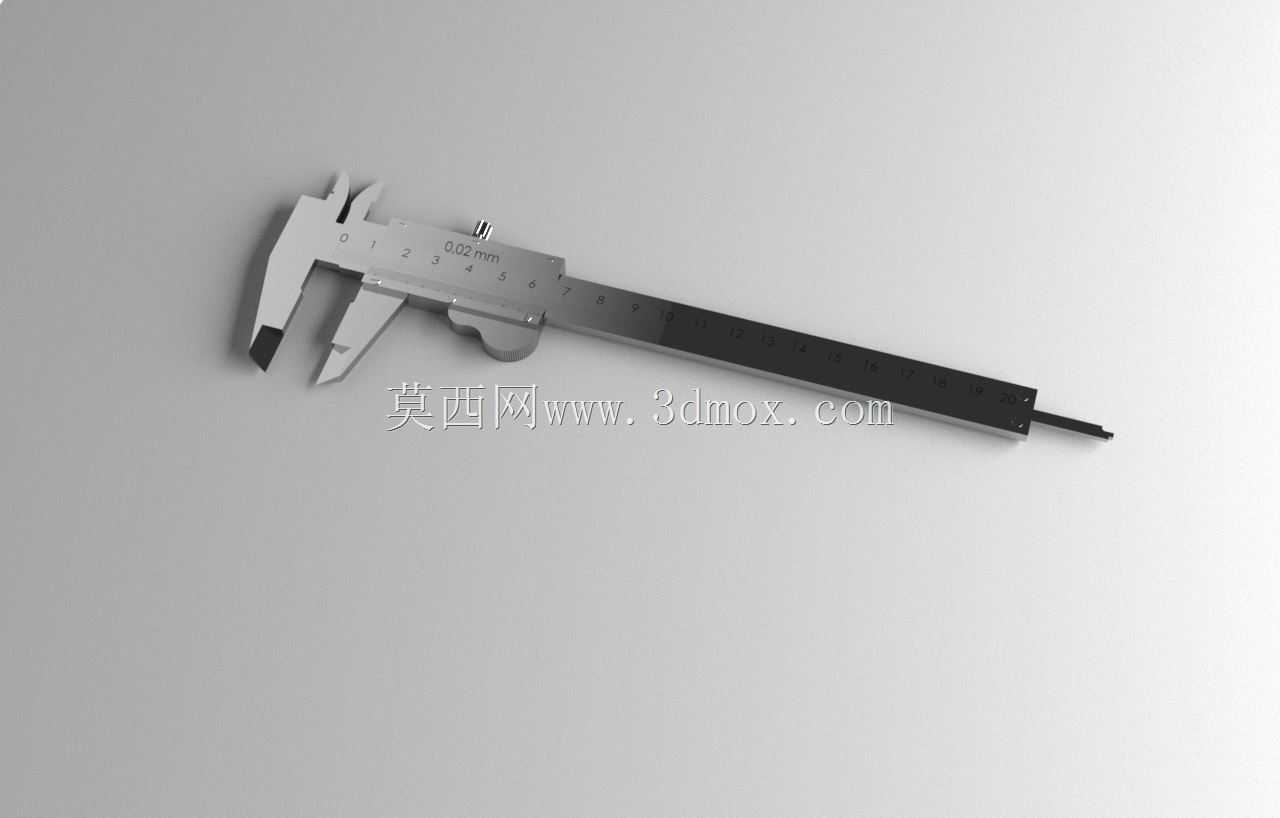

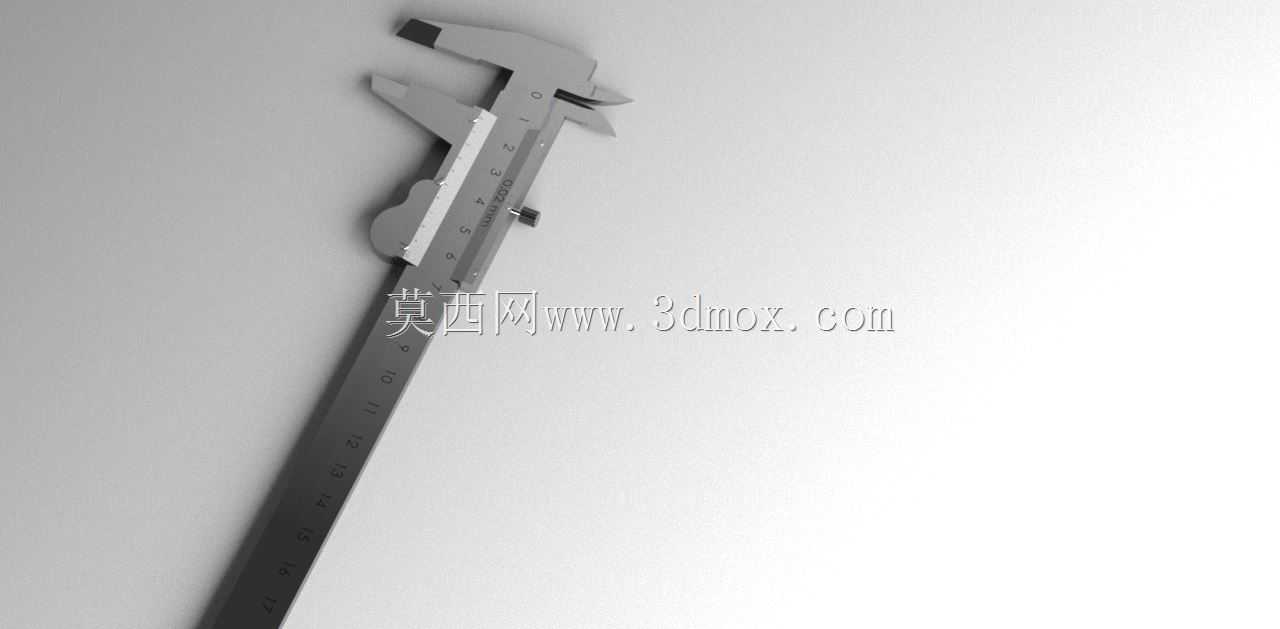

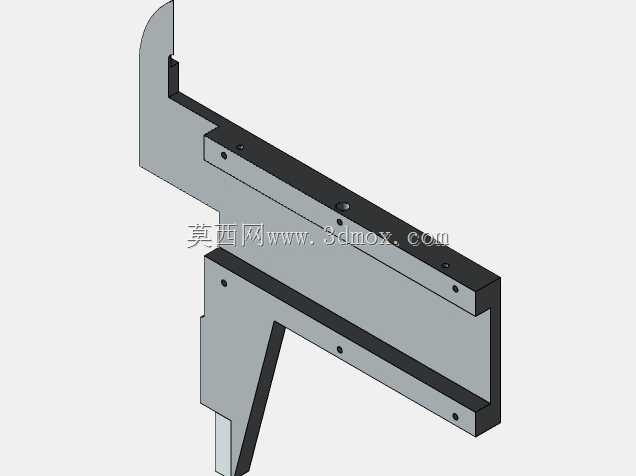

0.02mm精度机械式游标卡尺结构设计

　　这款机械式游标卡尺的建模过程，完全贴合一线机加工、质检环节的实际使用需求做结构还原，没有做多余的装饰性设计，所有结构都服务于测量功能的实现。日常在金工车间的来料检验工位，工人会用它快速测量棒料的外径、管材的壁厚，钳工装配时也会用它核对零件的孔距、台阶高度，甚至五金维修场景下，也能靠它测量小零件的尺寸参数，适配场景覆盖了从粗加工下料到精加工终检的多个环节，不需要外接电源，车间油污、切削液飞溅的环境下也能稳定使用，不会像数显量具那样出现电路故障、电池亏电的问题。

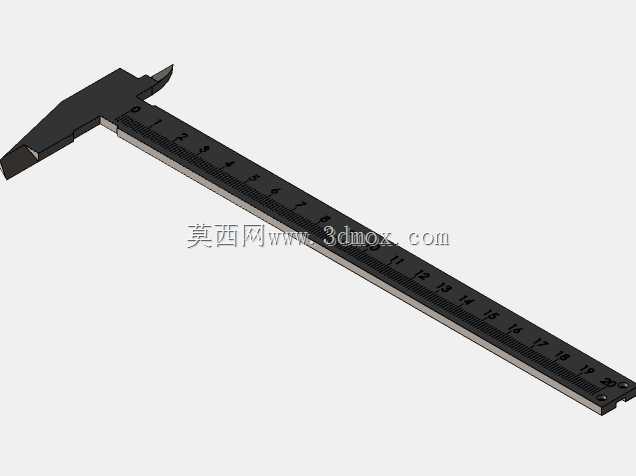

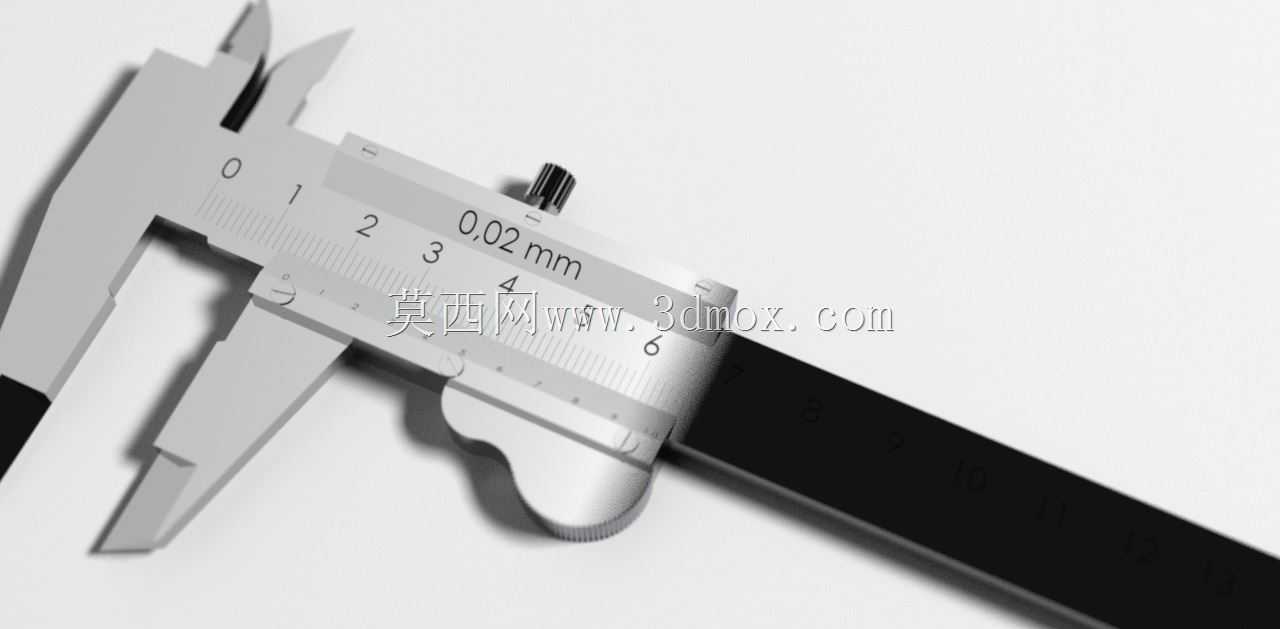

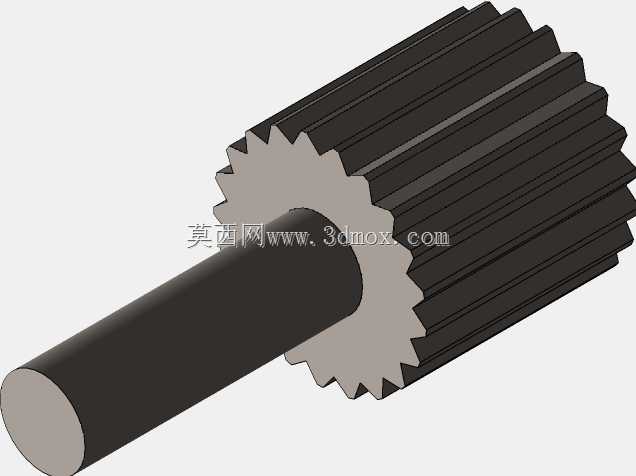

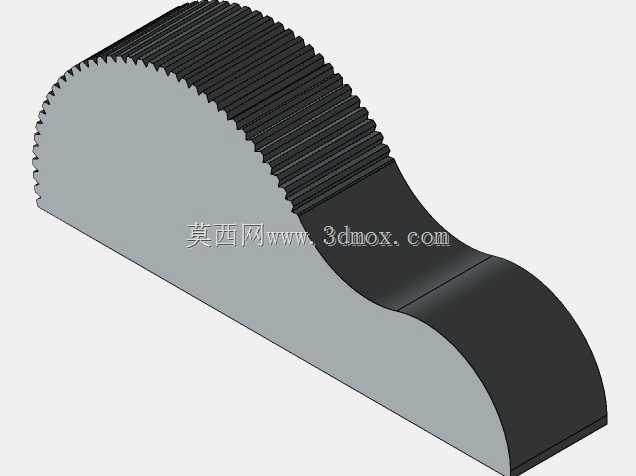

　　从结构设计逻辑来看，主尺刻度按公制标准做了1mm间隔的刻线划分，游标部分做了50格等分设计，对应实现0.02mm的读数精度，这个精度等级刚好匹配普通机加工IT7-IT10级公差的测量需求，不会出现精度过剩增加制造成本，也不会因为精度不足无法满足质检要求。尺身的滑动副做了间隙适配设计，既保证游标能沿主尺顺畅滑动无卡滞，又不会出现晃动导致的测量误差，锁紧螺钉的位置设置在游标上方，测量时拇指可以轻松推动游标，需要固定读数时食指就能拨动锁紧结构，单手即可完成测量操作，符合一线操作人员的使用习惯。

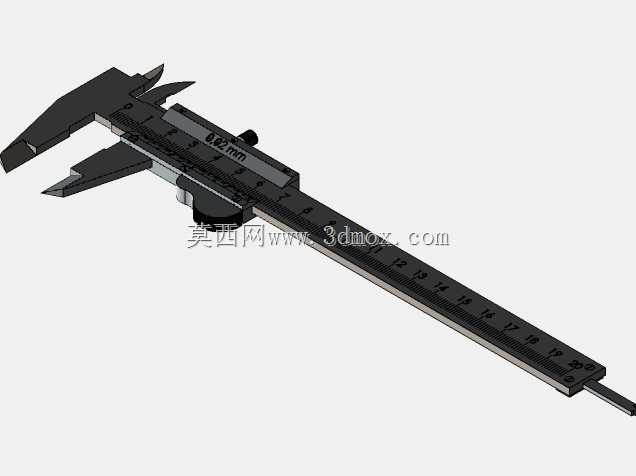

　　测量爪部分做了功能区分，上方的内测量爪用于测量孔径、槽宽等内尺寸，下方的外测量爪用于测量外径、长度等外尺寸，尾部的深度尺可以直接伸入盲孔、台阶槽测量深度尺寸，一把量具就能覆盖三类常见的尺寸测量需求，减少工位上的量具更换频率。外形尺寸上，主尺有效测量量程覆盖150mm的常用测量范围，整体收拢后长度不超过240mm，重量控制在200g左右，方便操作人员随身携带，放入工具柜抽屉或者工作服口袋都不会占用过多空间，安装边界上不需要额外的固定支架，手持即可完成所有测量操作，尺身边角都做了倒钝处理，不会划伤操作人员的手部，滑动面做了耐磨结构设计，长期反复滑动使用也不会出现刻度磨损、间隙变大的问题。建模时还原了刻线的深度、尺身的倒角细节，甚至锁紧螺钉的螺纹配合结构都做了对应还原，能直接用于量具结构教学、装配模拟，也可以作为机加工场景的工位道具模型使用。
