三丰品牌千分表用可调式磁性测量支架

　　在机械加工现场的尺寸精度检测环节，这类磁性测量支架是配合百分表、千分表完成形位公差测量的核心辅具，不管是车床卡盘装夹工件后的径向跳动校验、铣床工作台面的平面度打表，还是装配环节中轴承座与轴的同轴度找正，都离不开这类支架的支撑。不同于普通固定式表架，这款适配三丰量具的磁性支架采用了开关式磁座作为基座，磁座底面做了精磨处理，表面粗糙度控制在Ra0.8以内，能够紧密吸附在铸铁、钢制的机床工作台、工件表面或者工装夹具上，不需要额外打孔或者螺栓固定，切换测量点位时只需要扳动磁座侧面的开关就能解除磁力，移动到新位置后重新扳动开关即可完成固定，在多工序流转的检测场景下能大幅减少装夹辅助时间。

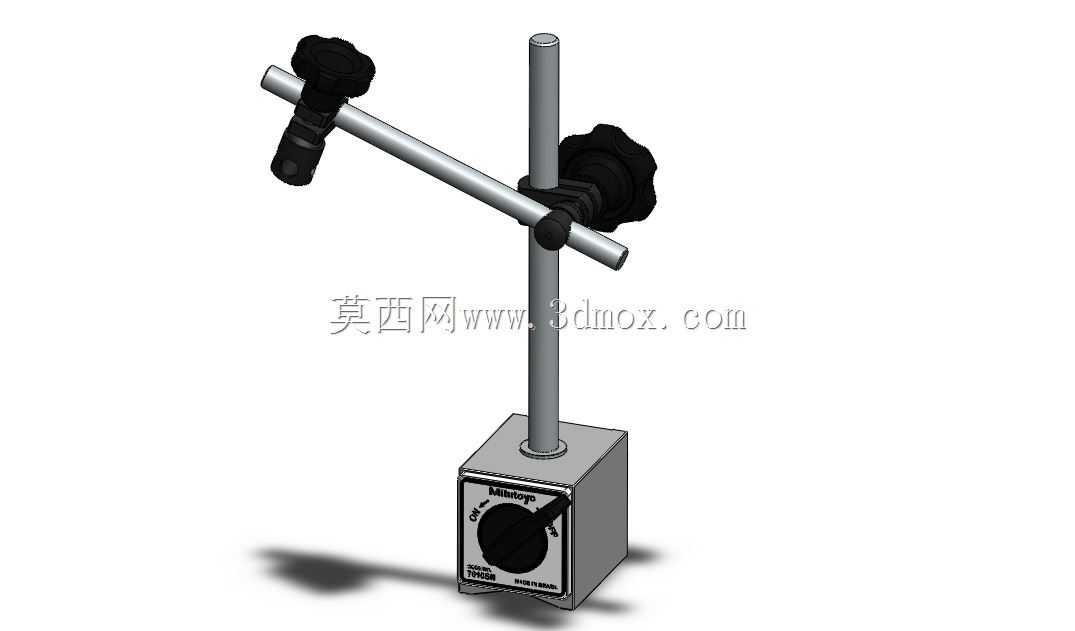

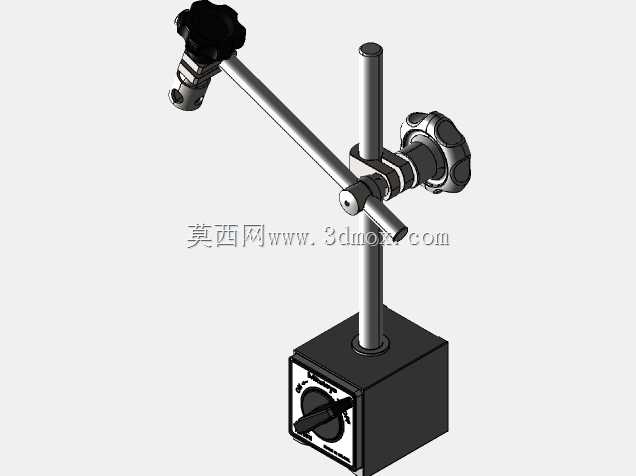

　　从结构设计来看，整个支架采用了立柱加横臂的双杆铰接结构，垂直立柱采用直径12mm的镀铬光杆，直接压装在磁座顶面的安装孔内，配合位置做了过盈配合处理，保证立柱安装后垂直度误差控制在0.02mm/100mm以内，避免因为立柱倾斜带来的测量系统误差。横臂同样采用同直径的镀铬光杆，通过两个带星形旋钮的锁紧夹头分别实现与立柱的连接、以及与千分表装夹套的连接，两个夹头内部都做了铜质衬套，既可以减少光杆滑动、转动时的磨损，也能保证锁紧后不会出现滑移松脱。靠近磁座的夹头可以沿着立柱上下滑动、绕立柱360度旋转，调整到合适高度后拧紧星形旋钮就能完成固定；靠近表端的夹头可以沿着横臂轴向滑动、绕横臂360度旋转，同时装夹千分表的夹孔可以适配8mm直径的量表装夹杆，能够兼容杠杆千分表、数显千分表、机械百分表等多种常用量具的装夹需求。

　　实际使用时，需要先将磁座吸附在经过去毛刺、清洁的金属基准面上，避免铁屑、油污垫在磁座底面导致支架倾斜，先松开两个锁紧旋钮，将横臂调整到大致的测量位置，让千分表测头垂直接触被测工件表面，预压1-2圈量程后先锁紧靠近立柱的夹头，再微调表端夹头的角度和位置，让测头与被测面保持合适的接触压力，最后锁紧表端旋钮即可开始测量。整个支架的可调范围覆盖了垂直方向0-220mm、水平方向0-180mm的测量区间，能够满足大部分中小型机加工零件的打表测量需求，磁座的吸附力可以达到600N，即使横臂伸到最大长度，也不会因为支架自重或者测量时的轻微触碰出现移位，保证测量数据的稳定性。

　　设计过程中，针对铰接位置容易出现的锁紧失效问题，夹头的锁紧螺纹采用了细牙螺纹设计，拧紧时的夹紧力更大，同时星形旋钮的边缘做了防滑滚花，操作人员手上沾有切削液的时候也能轻松拧紧，不需要借助额外扳手。横臂和立柱的表面镀铬层厚度控制在0.02mm左右，既具备良好的防锈能力，适合车间多油多切削液的使用环境，也能保证表面硬度足够，长期滑动调整不会出现划痕导致夹头卡滞。磁座顶部的开关旋钮做了档位标识，清晰标注了磁力通断的位置，操作人员戴劳保手套也能快速识别开关状态，避免误操作导致表架倾倒摔坏量具。

　　从安装边界来看，磁座的外形尺寸为50mm60mm55mm，只要基准面上有大于该尺寸的平整吸附区域就可以完成固定，不需要额外的安装空间，整个支架收拢后的整体高度不超过280mm，平时放在工具箱内也不会占用过多空间，适合现场质检人员、机床操作人员随身携带使用。在装配精度验证环节，这类支架还可以配合高度尺完成工件高度尺寸的相对测量，或者在设备调试时用来检测导轨的直线度、主轴的跳动误差，是机械制造现场计量环节通用性极强的辅助工装。
