伯尔梅特DN100沟槽式消防雨淋报警阀

　　这套三维模型还原的是消防水系统里常用的隔膜式雨淋报警阀，公称通径DN100，两端采用沟槽卡箍接口，主要布置在自动喷水灭火系统的雨淋阀组间，服务于厂房高架仓库、剧场舞台、油浸变压器室、易燃品库房等需要同时大面积喷水的防护区。和湿式系统靠单个喷头逐个开放不同，雨淋阀一旦触发，供水管网会在瞬间向保护区内所有开式喷头充水，实现整区同步灭火，响应速度快、覆盖强度高。

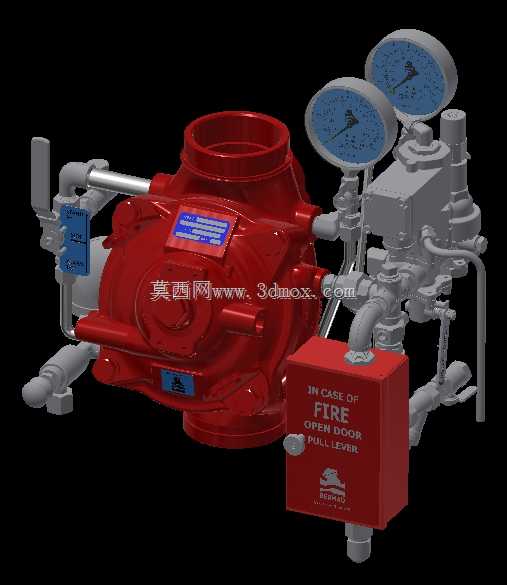

　　阀体主腔采用红色涂装，辨识度很高，内部靠隔膜把供水侧和系统侧隔开，正常待命时两侧通过先导管路维持压力平衡，阀瓣保持关闭；火灾发生后，火灾探测报警系统联动打开电磁阀，或者手动开启紧急释放装置，系统侧压力迅速下降，隔膜在供水压力推动下抬起，压力水直接进入系统管网。阀体侧面集成了压力表、过滤器、节流孔板、止回阀和报警压力开关，外接的红色控制箱上标注了紧急操作说明，现场人员可以直观判断阀门状态并执行手动复位。

　　建模时需要重点处理几条管路的空间关系：阀体左右两端的沟槽接口要留出卡箍安装和扳手操作空间，正前方预留检修通道，上方压力表盘不能贴墙，控制箱和先导管路之间的小口径铜管走向要避免和主管道干涉。DN100沟槽阀整体占地不大，但阀组通常还要配套信号蝶阀、水力警铃、排水漏斗和试验管路，布置时按水流方向顺次排列，底座落在混凝土支墩上，进出口中心高度对齐吊顶内喷淋干管。

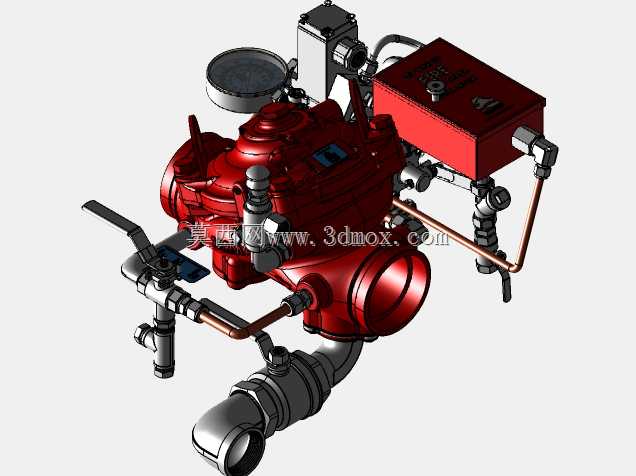

　　结构上，主阀体、隔膜压盖、导向阀、压力表弯管和紧急释放盒都按实物分件建模，沟槽滚槽深度、卡箍螺栓间距、法兰密封面位置都保留了装配细节，方便设计人员直接拿去做管综碰撞检查、支吊架受力核算和预制加工图拆解。对施工方来说，这种成套阀组模型可以提前核对阀间净距，避免现场管道打架；对运维人员，则能借助模型熟悉充水、复位、季度试验的操作路径，减少误动作风险。
