内螺纹连接手动截止阀结构三维设计

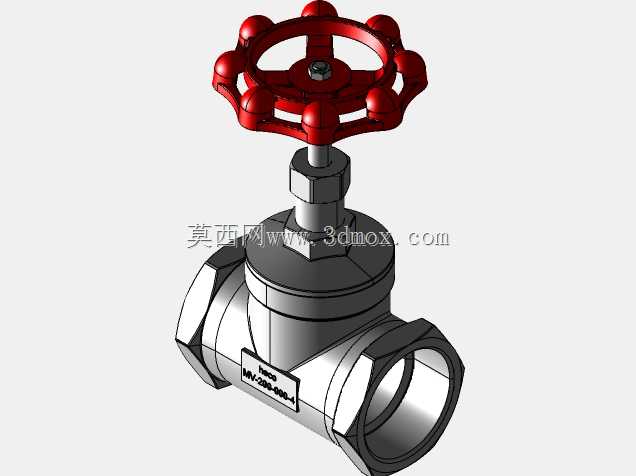

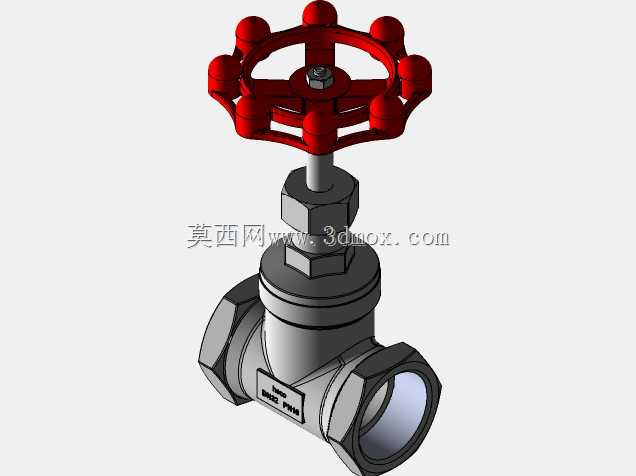

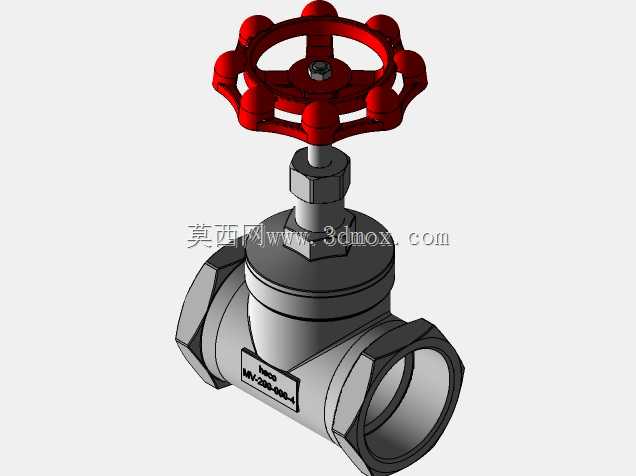

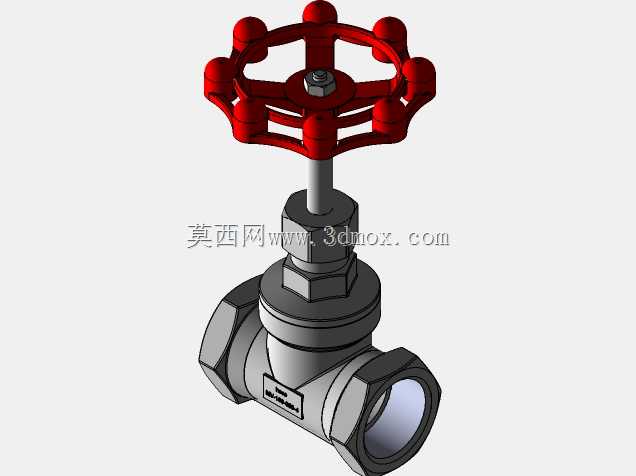

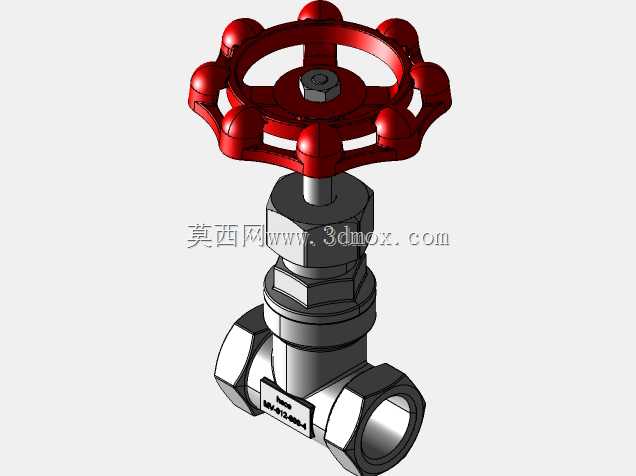

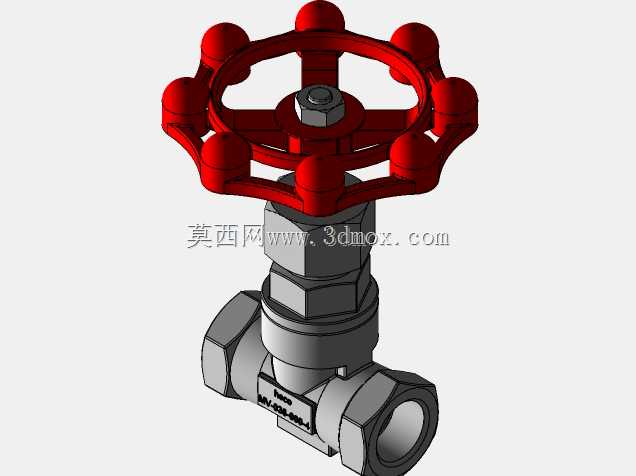

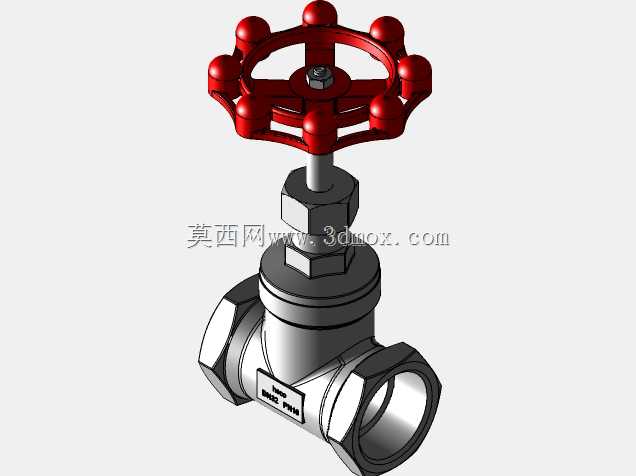

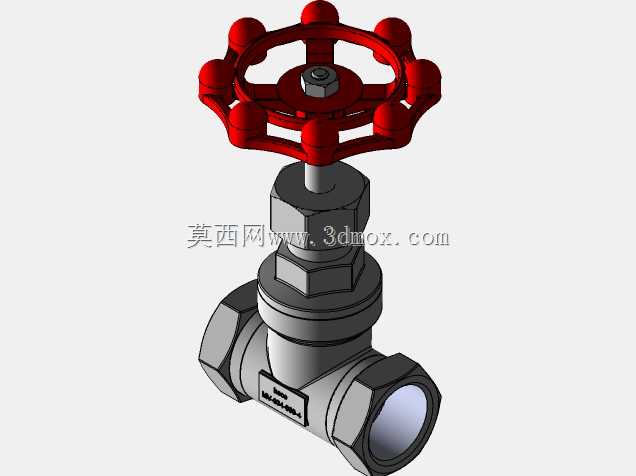

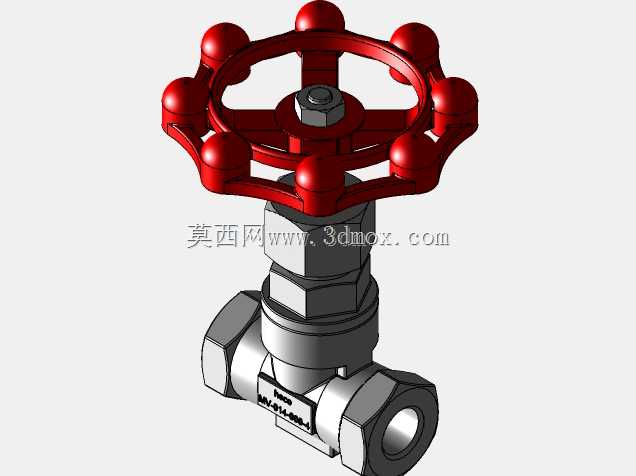

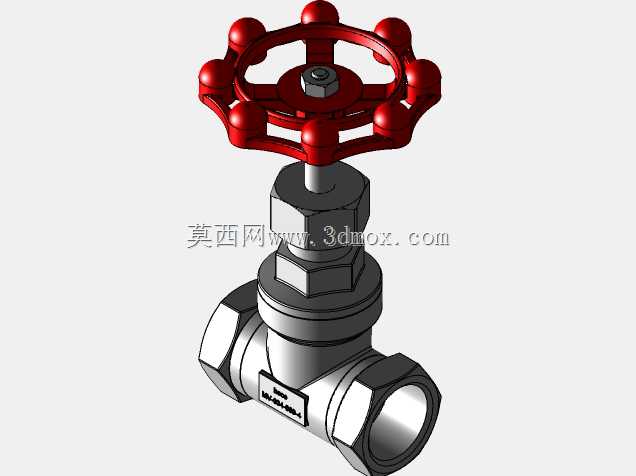

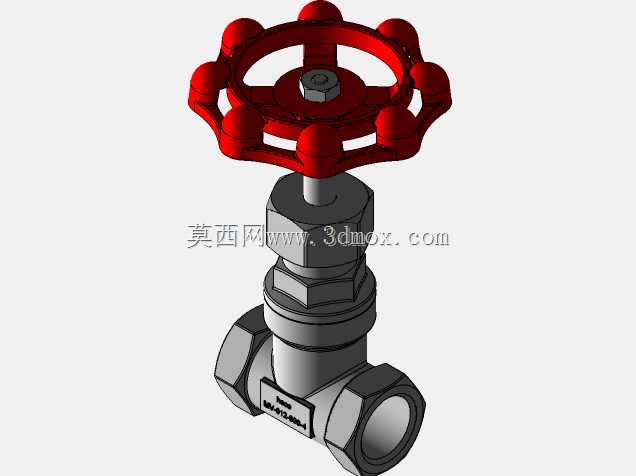

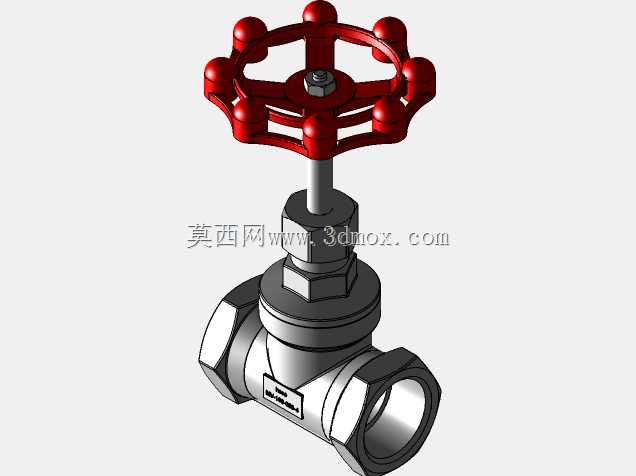

　　这款手动截止阀的三维结构完整还原了工业级内螺纹截止阀的全部装配细节，可直接用于民用给排水、小型化工管路、暖通空调水系统、低压气动输送管路的阀件选型参考、管路装配干涉校验场景。在实际工业应用中，这类DN25通径的内螺纹截止阀通常承担管路介质的通断截断功能，相比同通径的球阀，其密封副采用锥面或平面硬密封搭配阀瓣下压结构，截断状态下的密封可靠性更高，适合需要长期保持截断状态、不频繁操作的管路节点，比如设备进水端的检修隔离阀、支路管路的总控制阀，日常操作时通过顶部的红色手轮旋转带动阀杆做轴向升降，带动阀瓣压紧或脱离阀座密封面，实现介质通路的开闭控制。

　　从结构设计逻辑来看，整个阀件采用下进上出的介质流向设计，介质从阀腔一侧的内螺纹接口进入，绕过阀瓣下方的导流腔后从另一侧接口流出，这种流道设计虽然会带来一定的流阻损失，但能保证阀瓣关闭时介质压力作用在阀瓣上方，辅助密封面压紧，降低长期使用后的泄漏概率。顶部的手轮采用多辐条一体式结构，红色涂装符合工业管路阀件的操作标识规范，手轮与阀杆之间通过方榫配合传递扭矩，避免长期操作出现打滑问题；阀杆中段设置了六角锁紧螺母结构，既可以调整阀杆的升降行程限位，也能配合填料压盖压紧阀杆处的密封填料，防止介质从阀杆配合间隙向外泄漏。阀体两端的内螺纹接口采用标准管螺纹规格，安装时可直接与同通径的镀锌钢管、不锈钢管通过螺纹旋合连接，无需额外焊接法兰，适合小通径管路的快速安装场景，安装时需要预留足够的手轮操作空间，手轮旋转的最大外径边界要避开周边管路或支架，保证操作时手部有足够的活动空间，不会与周边构件发生碰撞。

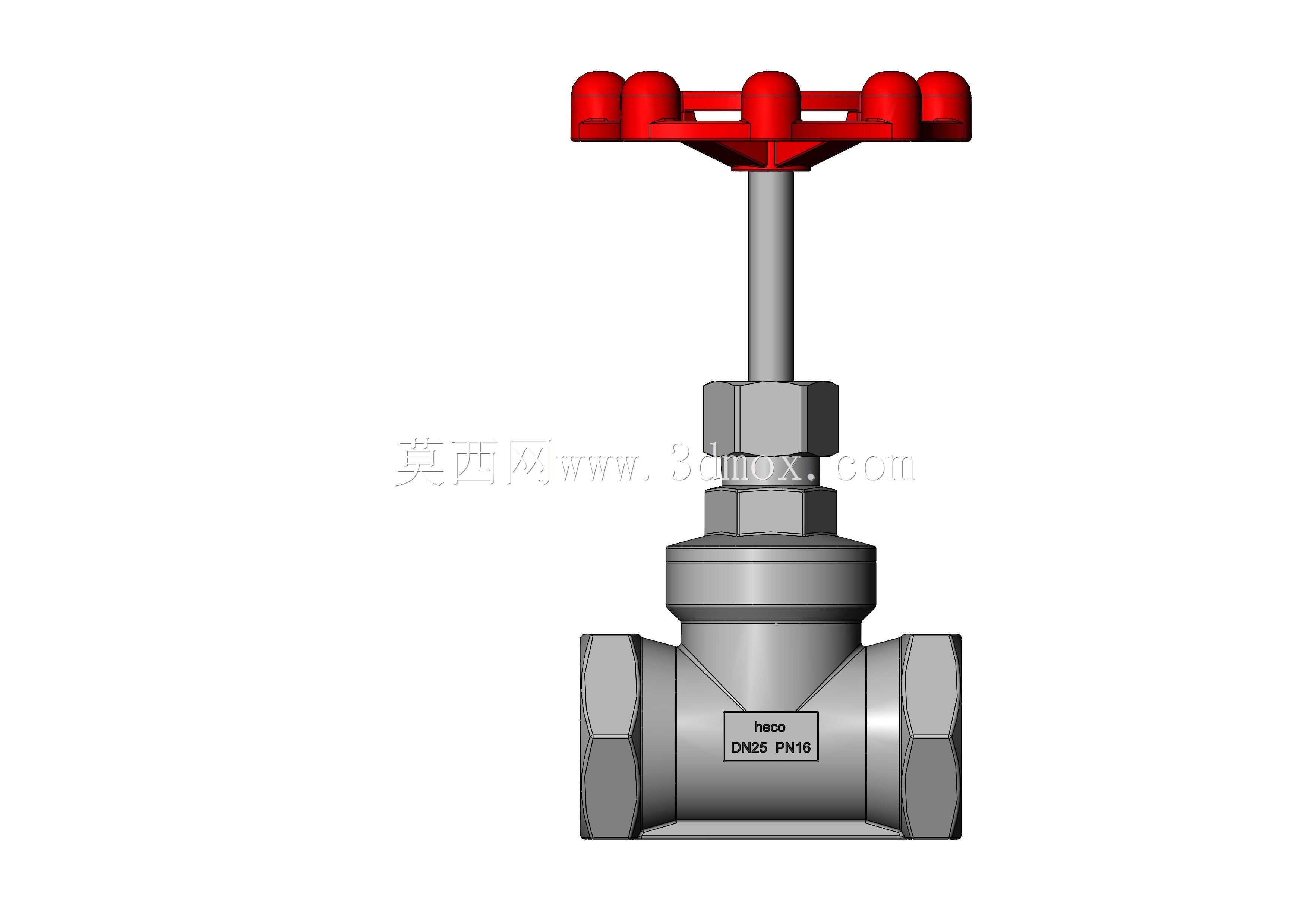

　　阀体中部的标识区清晰标注了通径与公称压力参数，对应的阀体壁厚按照PN16的压力等级设计，可满足1.6MPa工作压力下的强度要求，建模时完整还原了阀体的铸造圆角、流道过渡曲面，没有出现直角锐边结构，符合铸造工艺的脱模要求，也能减少介质在阀腔内的湍流冲击。阀瓣与阀杆的连接采用活动铰接结构，可在阀瓣下压时自动适配阀座密封面的角度偏差，避免因加工装配误差导致密封面偏磨泄漏，这种结构也是工业截止阀常用的补偿设计，能大幅提升阀件的使用寿命，减少密封面的研磨维护频率。在三维建模过程中，所有配合面都按照实际装配公差预留了合理的间隙，比如阀杆与填料函的配合间隙、手轮与阀杆方榫的配合公差、阀瓣与阀腔导向筋的滑动间隙，都符合机械设计手册中对应的配合等级要求，可直接用于生成工程图纸指导生产加工，也能导入管路装配模型中做整体的管路布局校验，提前排查安装时的干涉问题，避免现场安装时出现阀件与周边管线、支架碰撞无法操作的问题。

　　这类小通径内螺纹截止阀在实际使用中还有一个设计特点，就是阀杆的升降行程与通径匹配，手轮旋转的圈数对应阀瓣的开启高度，当手轮旋转至全开位置时，阀瓣完全提升至阀腔上部的导流空间内，不会对介质流道造成过多遮挡，尽可能降低全开状态下的流阻损失；而当需要截断介质时，只需顺时针旋转手轮至阀瓣完全压紧阀座，即可实现可靠密封，操作过程中不需要过大的操作力矩，普通操作人员无需借助额外工具即可完成开闭操作。阀体的外形采用对称式结构设计，除手轮外的主体部分沿管路轴线对称，安装时不需要区分进出口方向？不对，实际截止阀是有流向要求的，阀体上的流向标识对应低进高出的安装方向，建模时也还原了阀体上的流向标识细节，方便安装时识别方向，避免装反导致流阻增大、密封失效的问题。整个模型的结构拆分完整，包含手轮、阀杆、锁紧螺母、填料压盖、阀体、阀瓣、密封座等全部独立零件，每个零件的结构都符合实际加工工艺要求，没有出现无法加工的悬空结构或壁厚不均的问题，可作为阀类设计的参考案例，也能用于教学演示中讲解截止阀的工作原理与装配关系。
