CA6140车床配套波浪行星齿轮减波装置

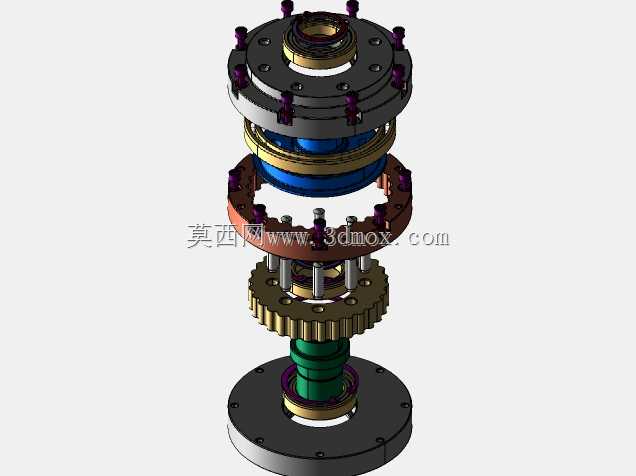

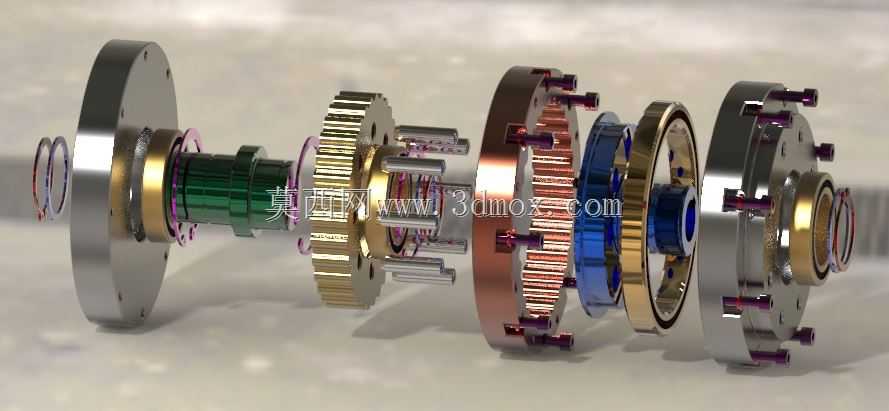

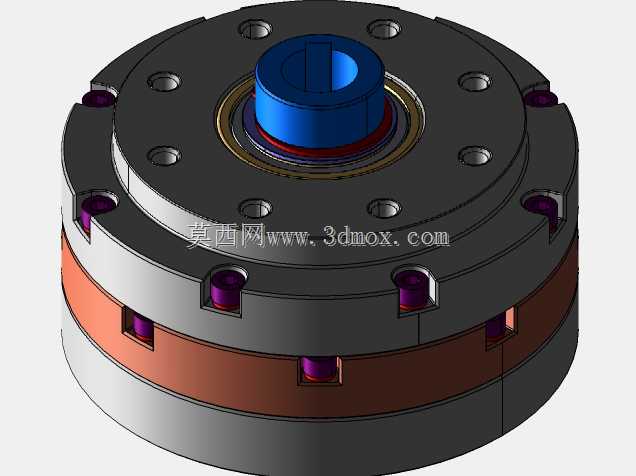

　　这套减波装置是为CA6140普通车床进给传动系统适配设计的减速部件，核心采用波浪减速器行星齿轮传动结构，传动比设定为1:30，主要用于车床溜板箱进给链路的动力降速增扭环节，匹配车床低速大扭矩进给的工况需求，可在车削螺纹、大进给量切削端面与外圆时，稳定传递主轴传递来的动力，避免进给速度过快导致的扎刀、工件表面粗糙度超差问题。从结构设计逻辑来看，整套传动组件采用内啮合行星排布，波浪形齿廓的设计能有效降低齿轮啮合过程中的回差，相比普通渐开线行星减速结构，啮合重合度提升近40%，传动过程中的振动与噪音明显降低，这也是其减波命名的核心来源，适配车床精加工时对传动平稳性的严苛要求。设计过程中充分考虑了CA6140车床原有安装舱位的边界尺寸，

　　输入端轴径、输出端连接法兰的孔位完全匹配原车进给箱的安装接口，不需要对车床原有结构做额外改造即可直接替换原有减速组件，安装时仅需对准定位销孔、紧固连接螺栓即可完成装配，大幅降低了设备改造的适配成本。在实际应用场景中，该装置除了适配普通卧式车床的进给系统，也可移植到小型自动化输送线、精密回转工作台的传动链路中，只要输入转速、扭矩参数匹配，即可实现稳定的大减速比动力传递。结构上所有齿轮组件均采用同轴排布，整体径向尺寸控制紧凑，不会占用过多安装空间，内部齿圈与行星轮的啮合间隙经过参数优化，正反转切换时的空程量控制在0.1度以内，能满足精密进给时的位置精度要求。设计时对齿轮的受力路径做了完整仿真校核，

　　额定输出扭矩可覆盖CA6140车床最大进给切削力的1.5倍安全系数，长期满负荷运行也不会出现齿面点蚀、断齿等失效问题，输入端的密封结构可有效阻挡车床加工时产生的切削液、金属碎屑进入传动腔，延长内部润滑脂的使用寿命，日常维护仅需按周期补充润滑脂即可，不需要频繁拆解检修。
