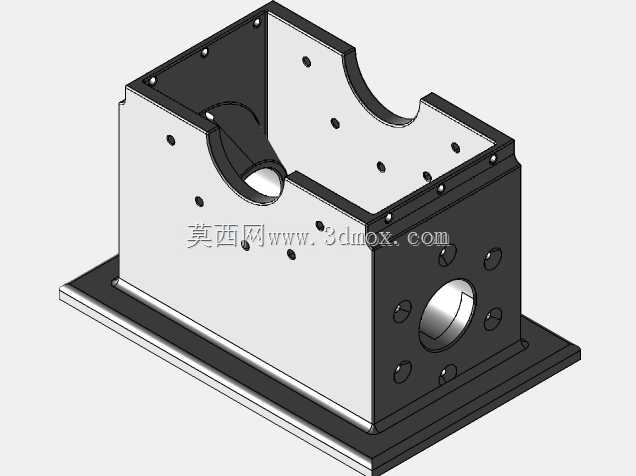

在普通车床的切削传动链路里,主轴转速与进给系统的扭矩输出往往存在匹配矛盾,电机输出的高转速低扭矩特性无法直接驱动卡盘与刀架完成大切削量的金属加工,这台配套CA6140车床的减速装置,正是衔接主电机与主轴箱的核心传动部件。从结构布局来看,装置采用封闭式铸铁箱体结构,底部带一体化安装法兰底座,安装孔位完全匹配CA6140车床床身的预留安装基面,无需额外加工过渡连接板即可完成装配,输入轴伸出端朝向电机安装侧,输出轴与主轴箱输入轴通过联轴器直连,整体安装边界控制在车床主传动舱的预留空间内,不会与周边的润滑管路、操作手柄产生运动干涉。

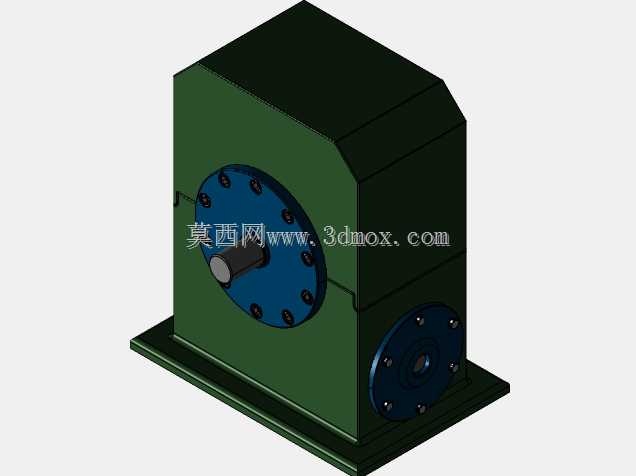

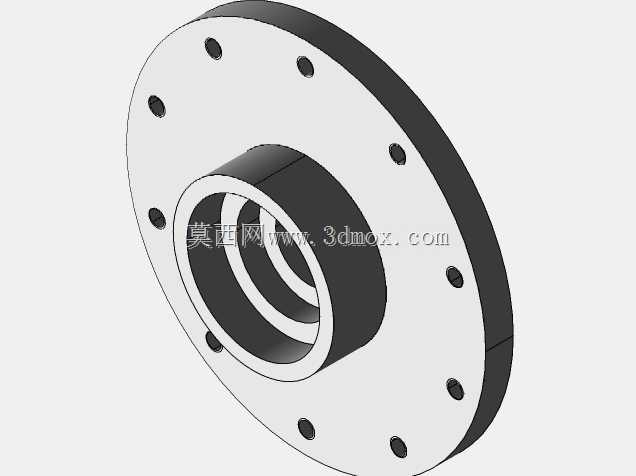

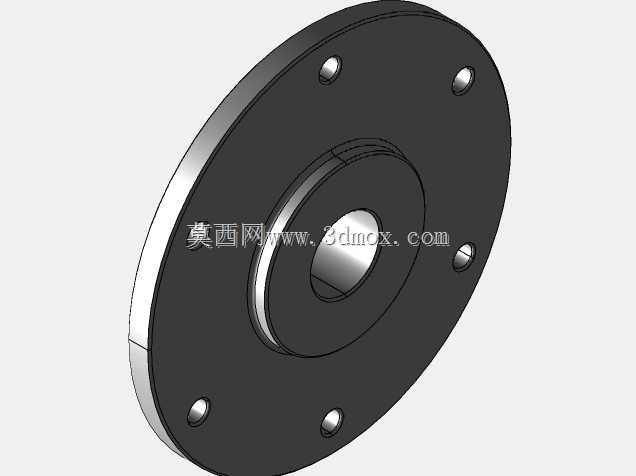

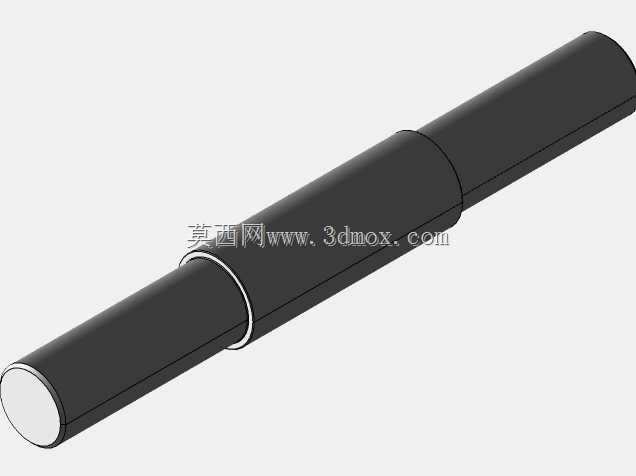

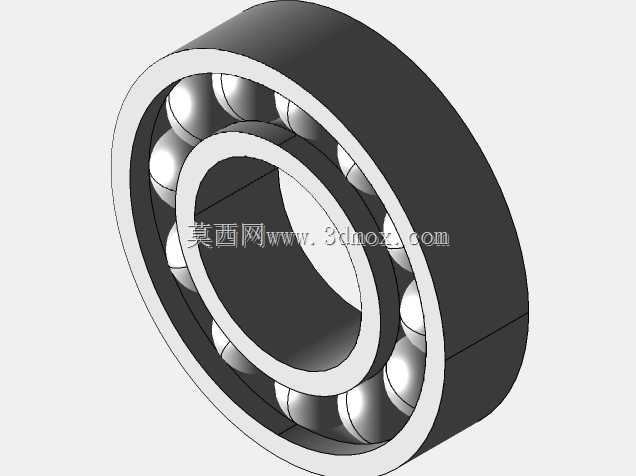

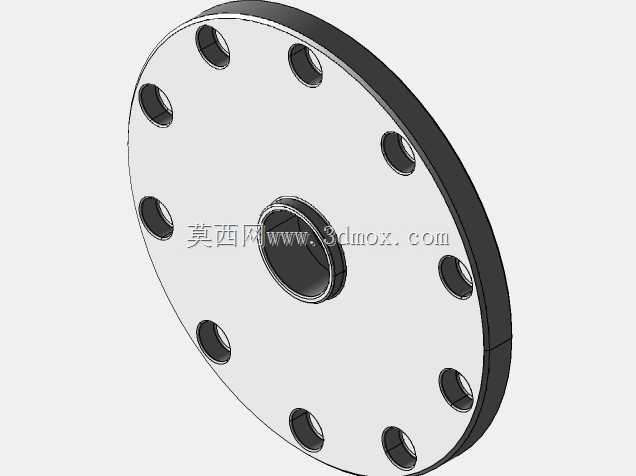

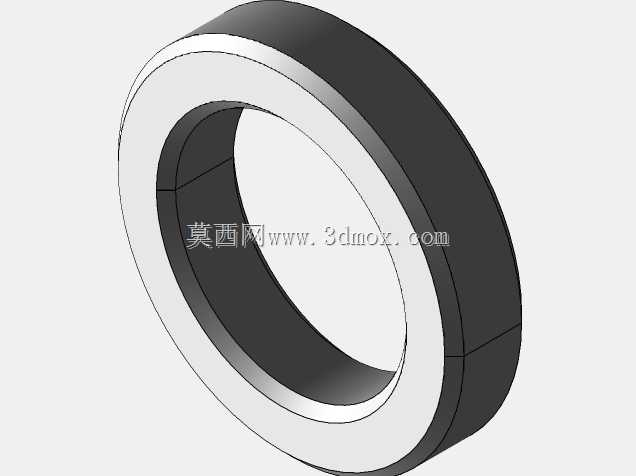

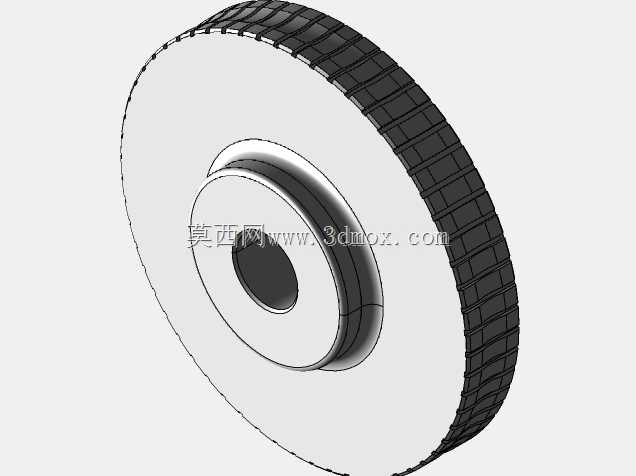

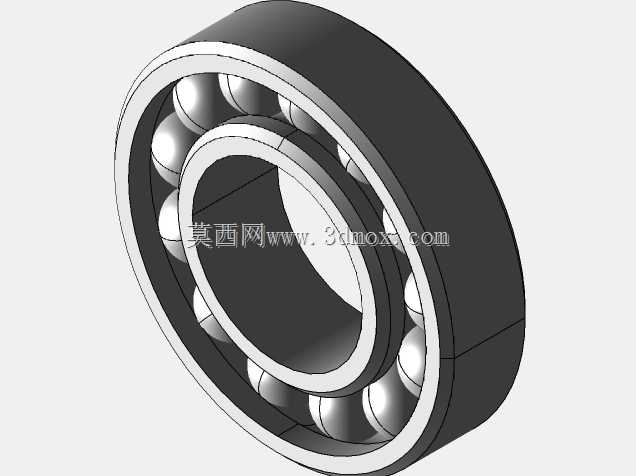

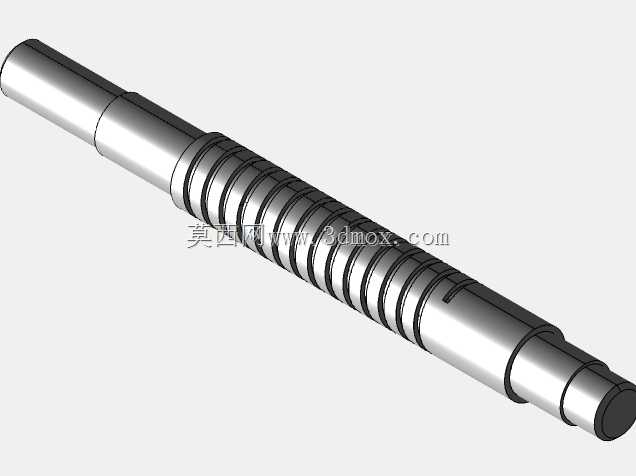

箱体内部采用定轴齿轮传动结构,各级齿轮的模数、齿数配比经过扭矩校核,可将电机输出的额定转速按照固定传动比降低至车床主轴所需的工作转速区间,同时放大输出扭矩,满足车削45号钢、铸铁等常见工件材料时的切削力需求。箱体侧面的蓝色端盖为轴承压装结构,既可以固定内部传动轴的支撑轴承,限制轴系的轴向窜动量,也预留了密封槽安装油封,防止箱体内的润滑油泄漏,同时阻挡外部的切削碎屑、切削液进入箱体内部磨损齿轮与轴承。
从设计思路上,这台减速装置完全围绕车床的实际工况做适配:车床在加工过程中存在频繁的启停、换向、切削量突变的工况,因此齿轮选用调质处理的合金钢材料,齿面做高频淬火处理,保证齿面接触强度与芯部韧性,能承受短时的冲击载荷;箱体采用筋条加强的铸造结构,在保证整体刚性的前提下控制箱体重量,避免增加床身的额外负载;润滑方式采用浸油润滑,箱体内腔的油位高度刚好浸没低速级大齿轮的齿根位置,齿轮转动时可带起润滑油飞溅到各个轴承与齿轮啮合面,无需额外配置强制润滑系统,降低日常维护的复杂度。
在实际车间应用场景中,这类配套车床的减速装置直接决定了车床的加工能力与运行稳定性,传动间隙过大会导致主轴换向时出现空程,影响螺纹加工的精度,齿轮啮合精度不足会导致切削过程中产生振动,在工件表面留下振纹,因此建模过程中对各级齿轮的中心距、轴系的同轴度、轴承安装位的公差配合都做了严格的参数化设定,所有配合面的尺寸公差都按照机械设计手册的推荐值选取,装配时可完全按照真实装配流程完成虚拟装配,验证各零件之间不存在干涉,也能模拟齿轮啮合的运动过程,检查传动比是否符合设计要求。

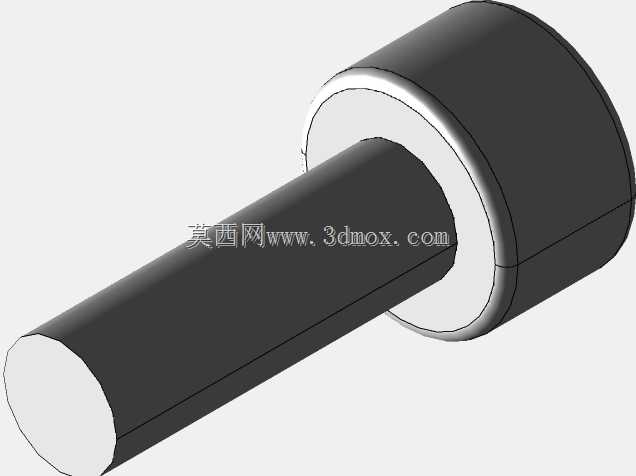

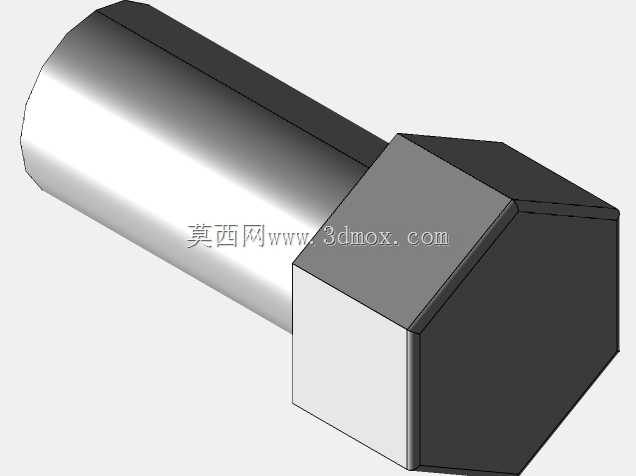

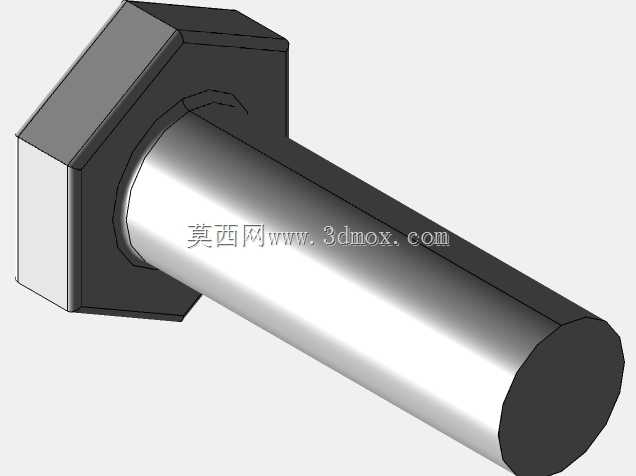

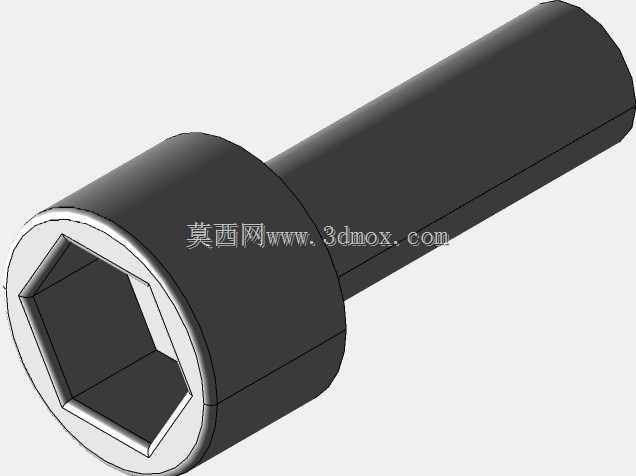

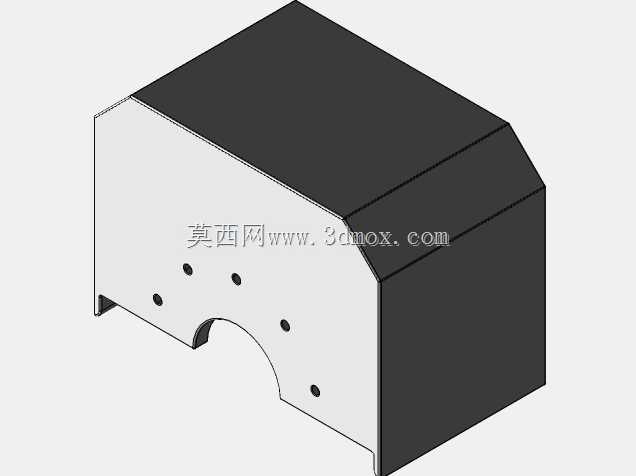

装置的外形做了切角处理,顶部的斜角结构刚好避让车床主传动舱的内部加强筋,侧面的输出轴端盖位置与主轴箱的输入轴位完全对中,底座的安装孔采用长圆孔设计,允许安装时做小范围的位置调整,补偿床身加工时的位置误差,输入轴端预留了键槽结构,可与皮带轮或者联轴器直接连接,传递额定扭矩时不会出现打滑现象。日常维护时只需拆下侧面的端盖即可检查内部齿轮的磨损情况,更换轴承或者调整齿轮间隙,无需将整个减速装置从车床上拆下,降低了设备停机维护的时间成本。
