CA6140车床用齿轮减速传动结构设计

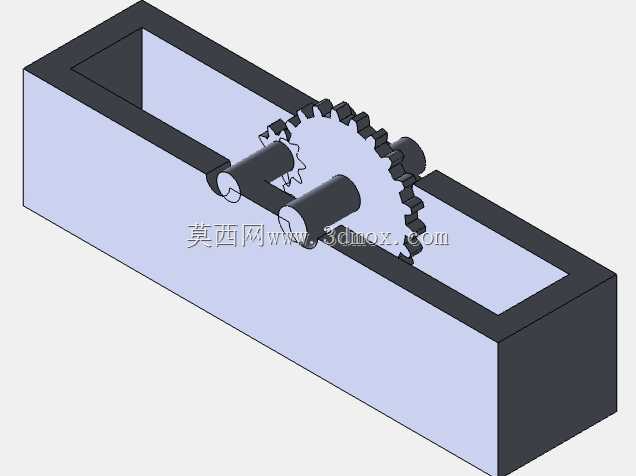

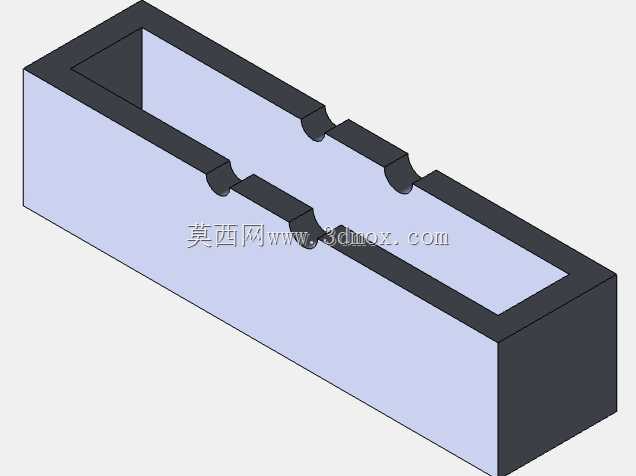

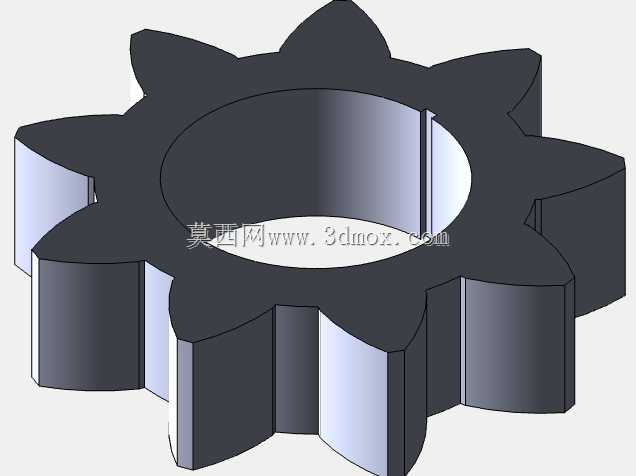

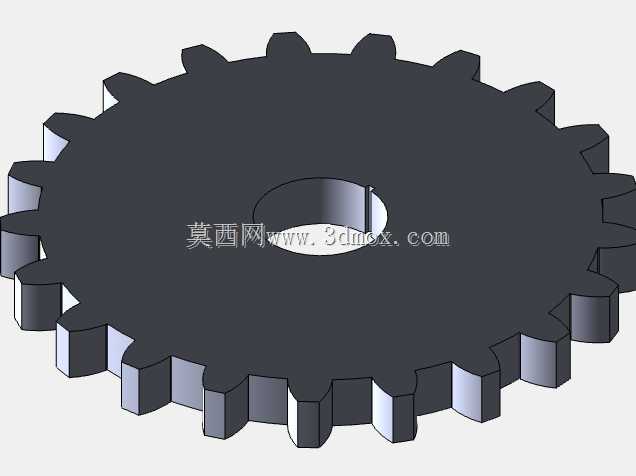

　　在普通车床的进给传动系统中，减速单元是连接主轴输出与进给机构的核心中间部件，这款适配CA6140车床的齿轮减速结构，主要承担匹配主轴转速与进给丝杠转速差的作用，将主轴端输出的高转速低扭矩动力，转换为进给端所需的低转速大扭矩输出，保障车削作业时进给动作平稳无冲击，避免因转速不匹配导致的工件表面振纹、走刀量失准等加工问题。从结构设计逻辑来看，该减速结构采用开式齿轮啮合搭配箱体承托的布局，箱体采用整体铣削成型的长槽式结构，两侧预留同轴度公差控制在0.02mm以内的轴孔安装位，用于固定两根平行布置的齿轮轴，输入轴端装配小模数主动齿轮，输出轴端装配大模数从动齿轮，通过齿数差实现固定传动比的减速输出，齿轮啮合侧隙控制在0.1-0.15mm区间，

　　既可以补偿常温下的热膨胀变形量，也能避免侧隙过大导致的传动回程误差。安装边界方面，箱体底部为平整安装基面，可通过螺栓直接固定在车床床身的预留安装工位上，输入轴端通过联轴器与主轴输出端连接，输出轴端通过键连接与进给丝杠传动副对接，整体轴向尺寸适配CA6140车床床身内部的安装空间，不会与周边的溜板箱、挂轮架部件产生运动干涉。实际应用场景中，这类减速结构除了适配CA6140普通车床的进给系统，也可经过参数调整后用于小型输送线、实验台架等需要固定减速比的动力传递场景，设计时充分考虑了日常维护的便捷性，箱体上部为开放结构，无需完全拆解箱体即可观察齿轮啮合状态、补充润滑脂，齿轮轴两端采用滑动轴承衬套支撑，磨损后可单独更换衬套，

　　无需整体更换轴类零件，降低了设备运维成本。功能特性上，该结构传动效率可达94%以上，额定输出扭矩可满足普通碳钢、有色金属工件的常规车削进给需求，齿轮采用渐开线齿形设计，啮合重合度大于1.2，传动过程中载荷分布均匀，可有效降低齿轮啮合过程中的噪音与振动，即使在连续8小时的车削作业工况下，也能保持稳定的传动精度，不会出现进给爬行、转速波动等影响加工质量的问题。
