英伟达RTX A2000专业显卡空气冷却散热结构

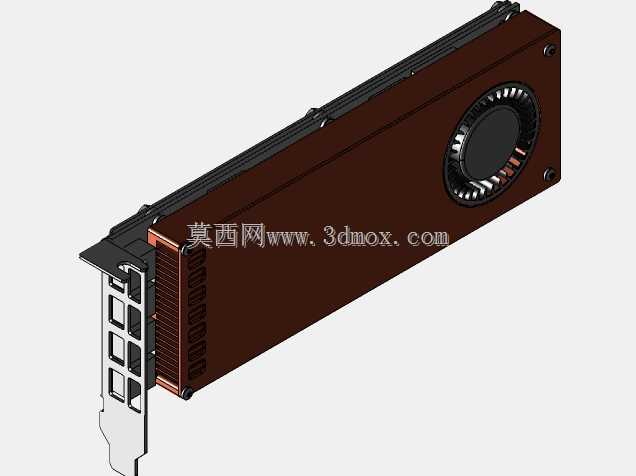

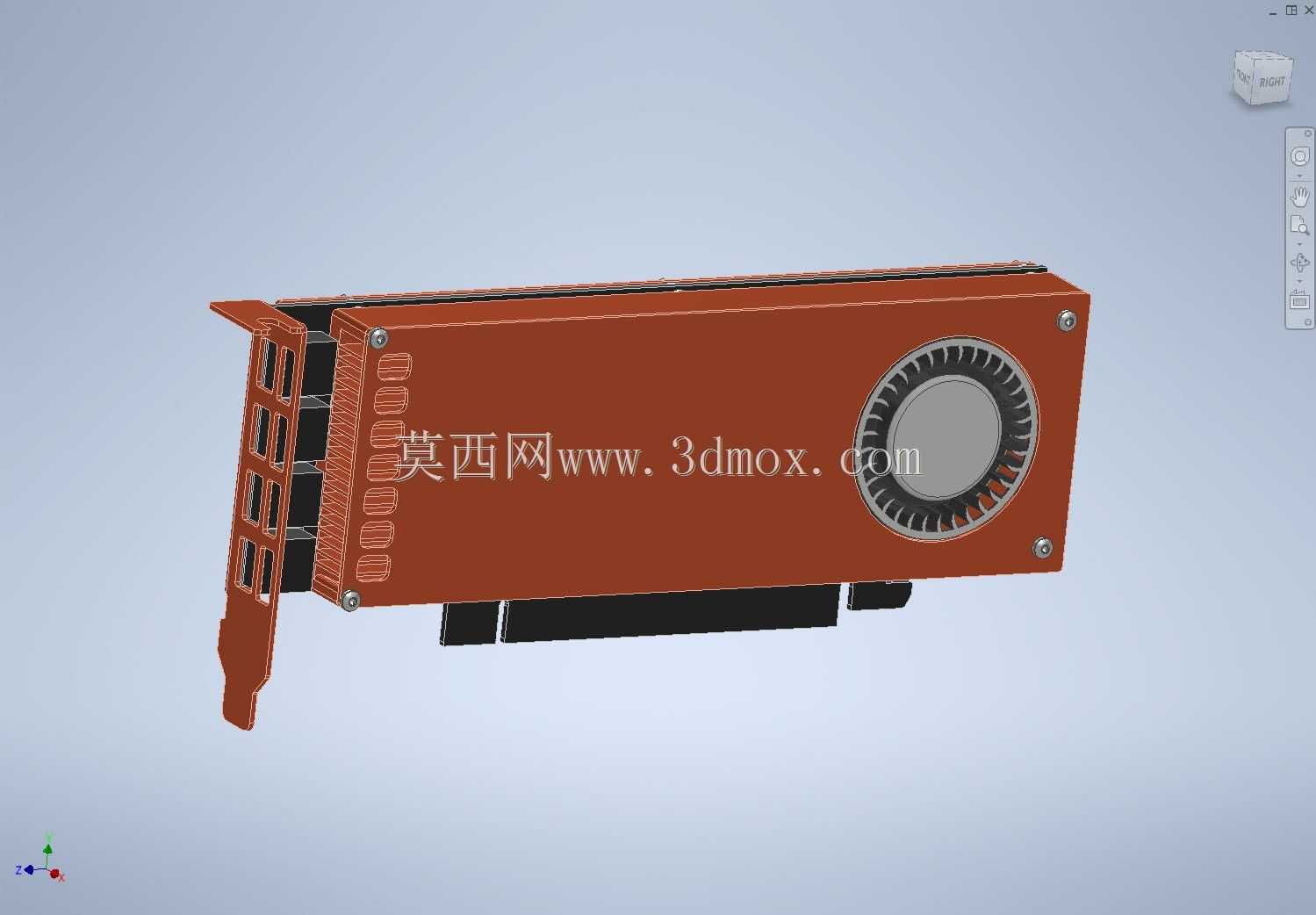

　　这款散热结构针对半高规格专业图形显卡设计，适配紧凑型工作站、工控机内部狭窄的安装空间，解决小机箱内专业计算卡长时间负载的积热问题。整体采用单涡轮侧吹的风道布局，散热外壳为一体冲压成型的金属材质，表面做红棕色抗氧化涂层处理，既可以隔绝核心热量向机箱其他区域扩散，也能通过金属壳体辅助扩大散热面积，涡轮风扇的出风口直接对准机箱PCIe挡板位置的通风格栅，形成从显卡正面进风、挡板侧排风的独立风道，不会在机箱内部形成乱流干扰其他硬件的散热循环。

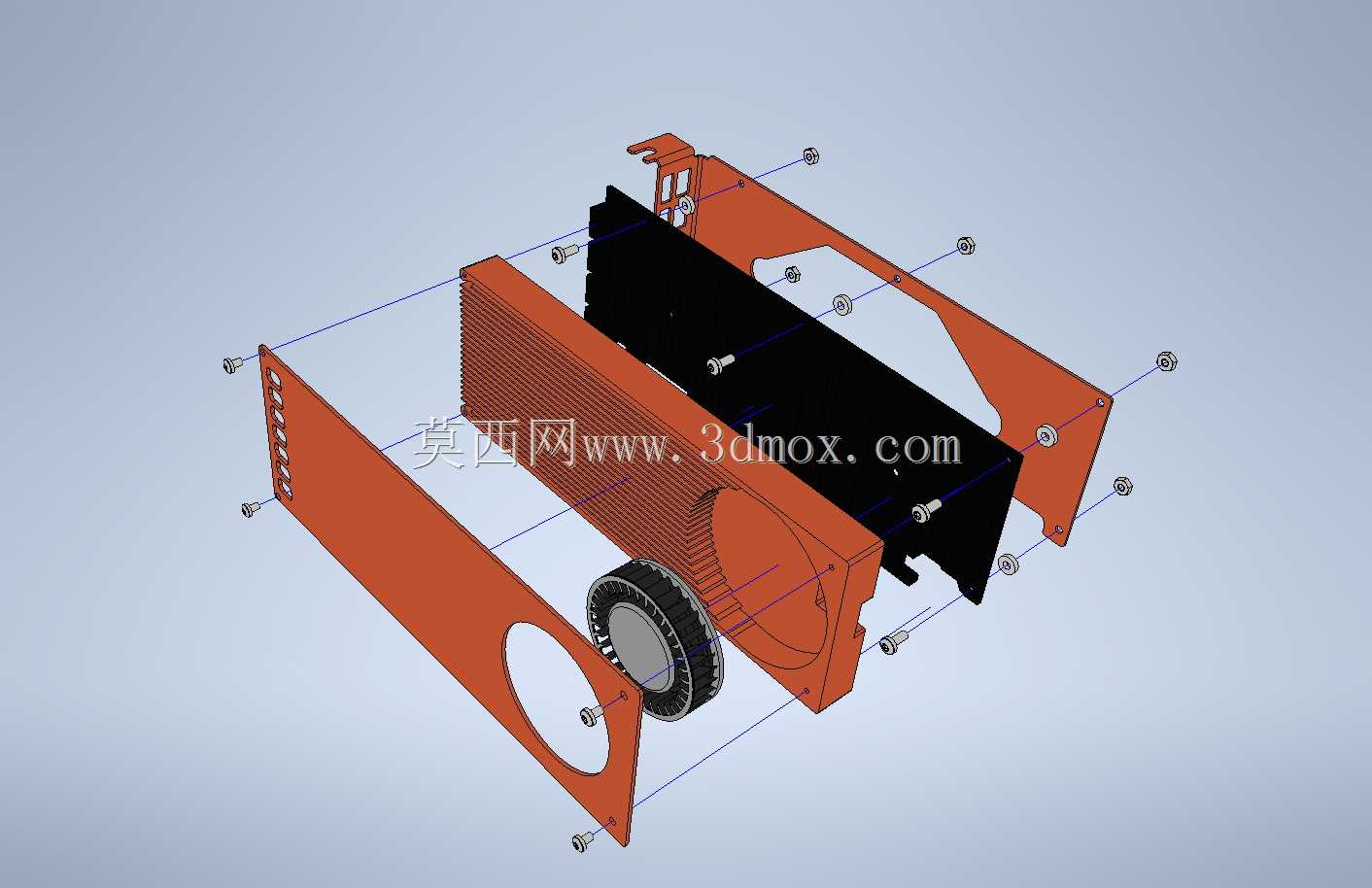

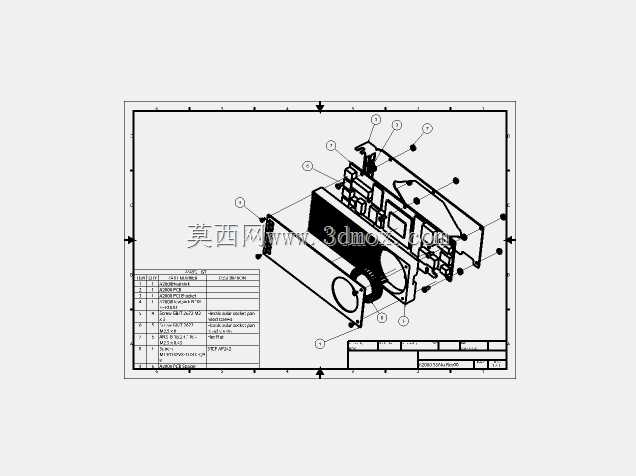

　　从安装边界来看，整体厚度严格控制在双PCIe插槽宽度范围内，长度适配短卡PCB的布局，挡板端预留了全高挡片的安装固定位，挡片上开设多组通风格栅匹配涡轮出风方向，外壳四角设置内嵌式固定螺柱，直接与PCB板上的对应安装孔位对齐，不需要额外的转接支架即可完成装配，外壳边缘做卷边钝化处理，避免装配过程中割伤线路或者操作人员手部。核心接触区域预留了铜质底座的安装位，底座通过均热板连接到壳体内部的密集散热鳍片，涡轮风扇采用居中布局，扇叶为离心式设计，能够在低转速下提供足够的风压，穿透密集鳍片将热量快速带出，相比开放式轴流风扇更适合密闭小机箱的负压散热环境。

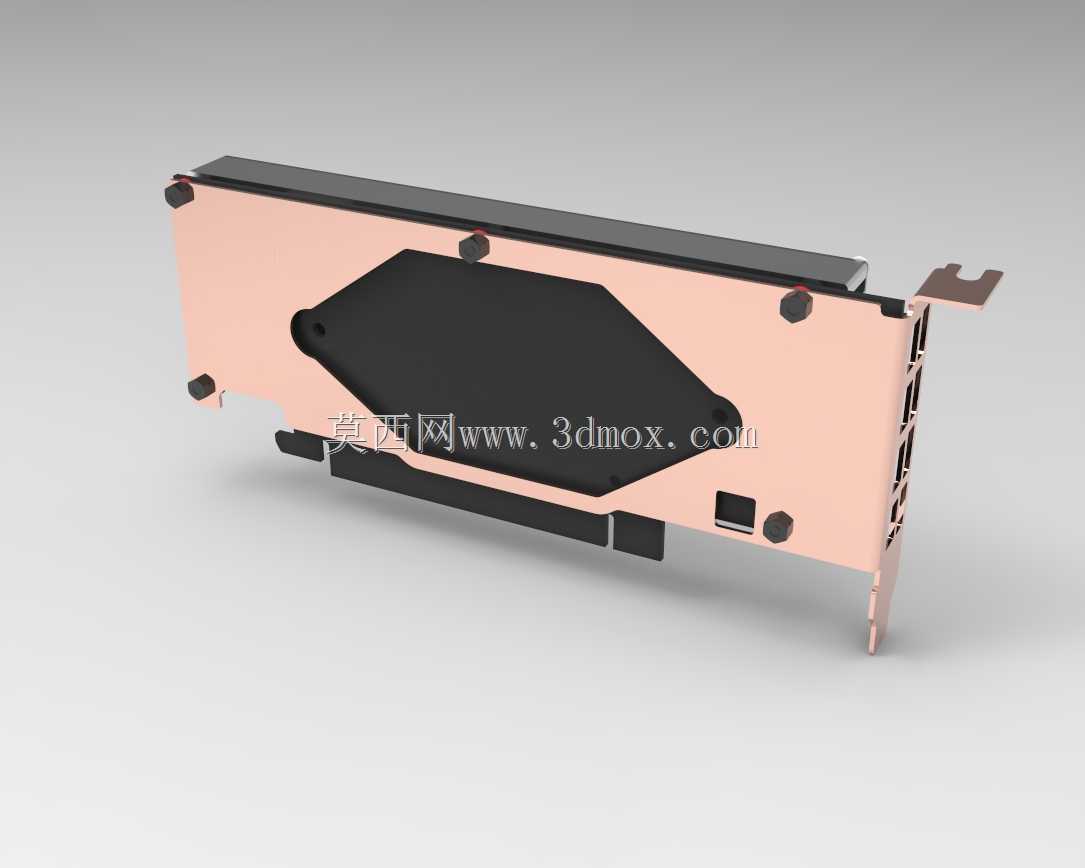

　　在实际应用场景中，这类散热结构需要兼顾专业显卡长时间三维建模、渲染计算、工业仿真运算下的持续散热需求，设计时特意优化了鳍片的间距和风道的密闭性，避免漏风导致风压损失，外壳内侧贴附导热绝缘垫，既可以辅助带走显存、供电元件的热量，也能防止金属壳体接触PCB元件造成短路。散热模组的重量经过严格控制，避免长时间使用后PCB出现弯曲变形，风扇供电接口位置预留足够的走线空间，不会和显卡其他元件产生干涉，外壳表面的品牌标识区域做下沉式设计，粘贴标识后不会突出壳体表面影响安装兼容性。针对工业环境使用的场景，散热结构的进风端设置了细密的防尘网安装槽，可根据使用环境选配防尘组件，减少粉尘在鳍片上堆积导致的散热效率下降，延长散热模组的维护周期，适配7*24小时不间断运行的工业计算、工作站部署需求。
