IP67防护透明盖电气接线盒结构设计

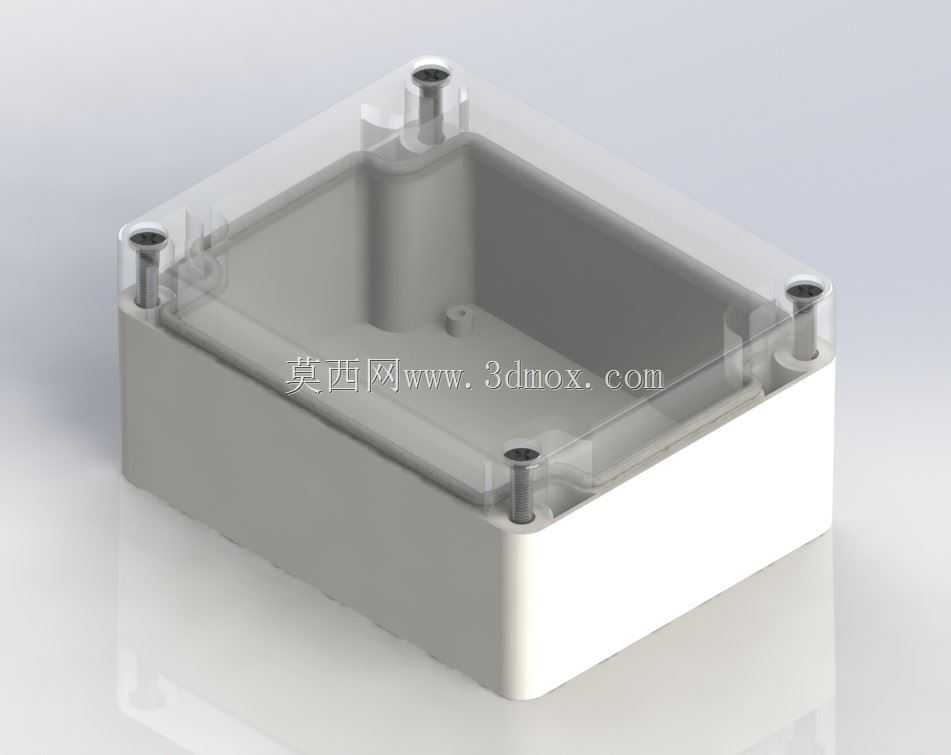

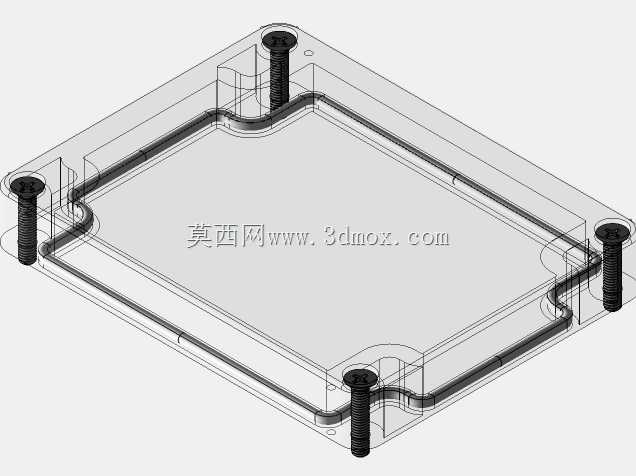

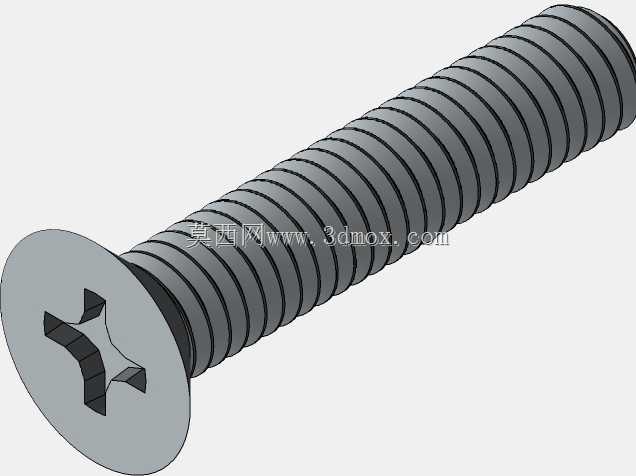

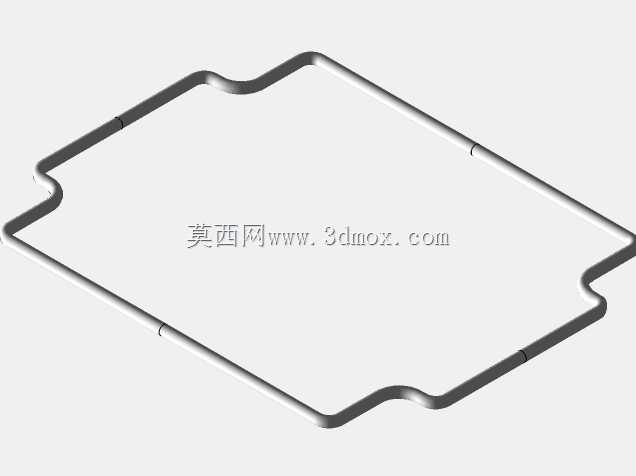

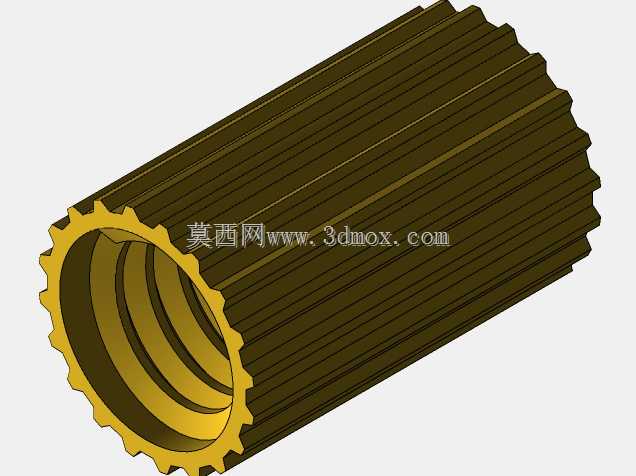

　　这款透明盖电气接线盒，核心定位是满足户外、潮湿多尘工况下的电气元件容纳需求，在户外光伏接线、户外传感器布设、潮湿车间电气节点防护、露天设备电控分线这类场景中，能为内部的接线端子、小型PCB模块、线路接头提供可靠的物理防护。从防护等级的设计逻辑来看，IP67的防护要求意味着壳体合盖后可完全阻挡粉尘侵入，同时能承受短时间浸水不出现内部渗水，因此盒体与透明盖的配合面做了内嵌式密封槽设计，安装时可嵌入适配截面的硅胶密封圈，四角的安装柱采用贯穿式铜嵌件预设结构，既可以保证盒盖锁紧时的压力均匀分布在密封面上，避免局部压力不足导致密封失效，也能反复拆装而不出现塑料螺柱滑牙的问题。

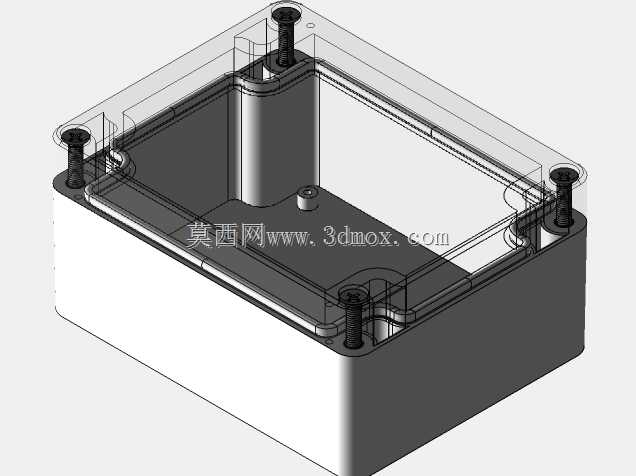

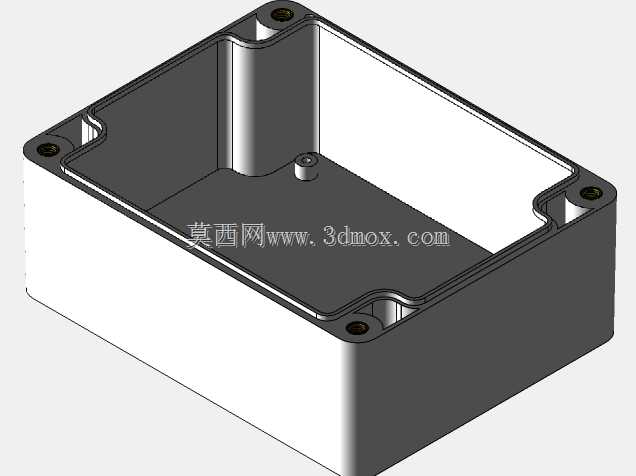

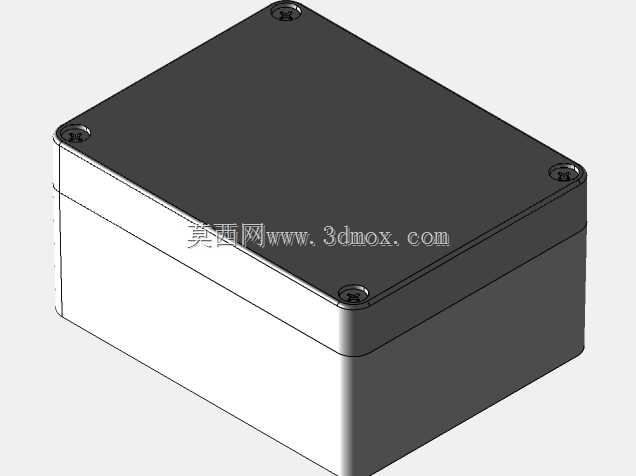

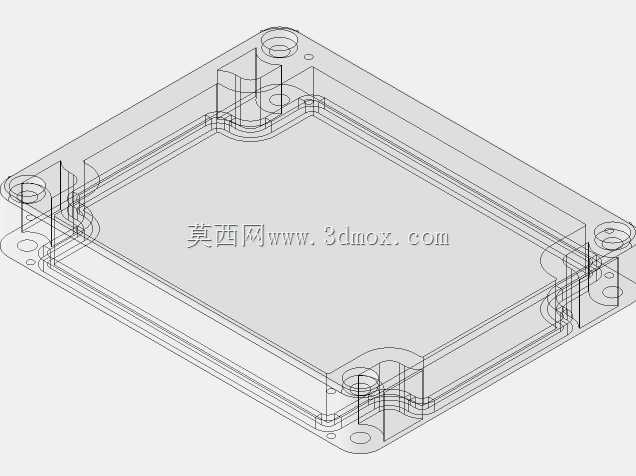

　　外形尺寸上，这款接线盒的外部边界为115毫米×90毫米×55毫米，属于中小型电气防护壳体，盒体内部有效容纳深度约48毫米，可容纳常规的TB系列接线端子排、小型继电器模块或者尺寸适配的分线电路板；四角的安装固定孔位做了内凹式沉台设计，既可以让安装螺丝头部不突出盒体表面，也能避免安装孔位置成为渗水的薄弱点。透明上盖采用高透耐候PC材质设计，日常巡检时无需拆开盒盖就能直接观察内部接线状态、元件指示灯工作情况，大幅降低户外运维的工作量，同时透明材质做了抗UV改性处理，长期露天使用不易出现发黄脆化的问题。

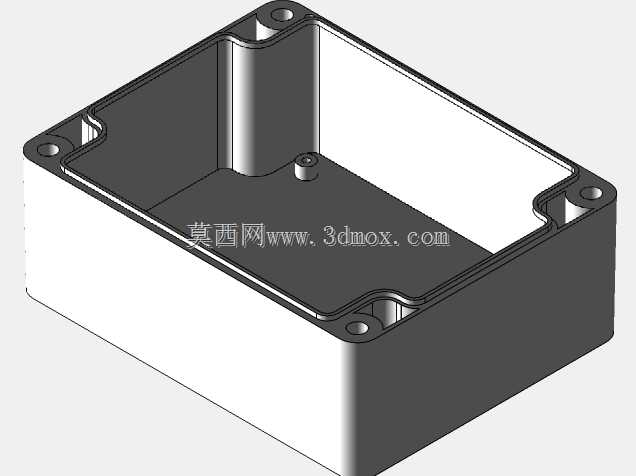

　　盒体底座采用ABS工程塑料一体注塑成型，侧壁做了均匀的2毫米壁厚设计，转角位置全部做了R3圆角过渡，既可以减少注塑过程中的应力集中问题，也能避免直角位置磕碰易裂的缺陷；内部预设的立柱除了用于盒盖锁紧，也预留了适配的安装孔位，可直接固定小型导轨或者PCB安装柱，无需用户在盒内额外打孔固定，减少现场加工破坏壳体防护性能的风险。在实际选型使用时，需要注意进出线孔需搭配同防护等级的电缆防水接头，在盒体侧壁预设的敲落孔位置开孔后，要做好接头与盒体之间的密封处理，才能保证整体防护性能达到设计要求；如果用于低温环境场景，还可根据需求更换耐低温材质的密封圈，避免低温下密封圈硬化导致密封失效。这类防护接线盒在户外安防设备供电、农业物联网传感器节点、港口露天设备分线、车间潮湿区域电气布线等场景中，相比金属壳体具备重量轻、绝缘性好、不会锈蚀的优势，透明盖的设计也解决了传统不透明防护盒巡检必须开盖的痛点，能有效提升运维效率，降低开盖检查过程中水汽、粉尘进入盒内的概率。
