TB-2察打一体无人机结构设计方案

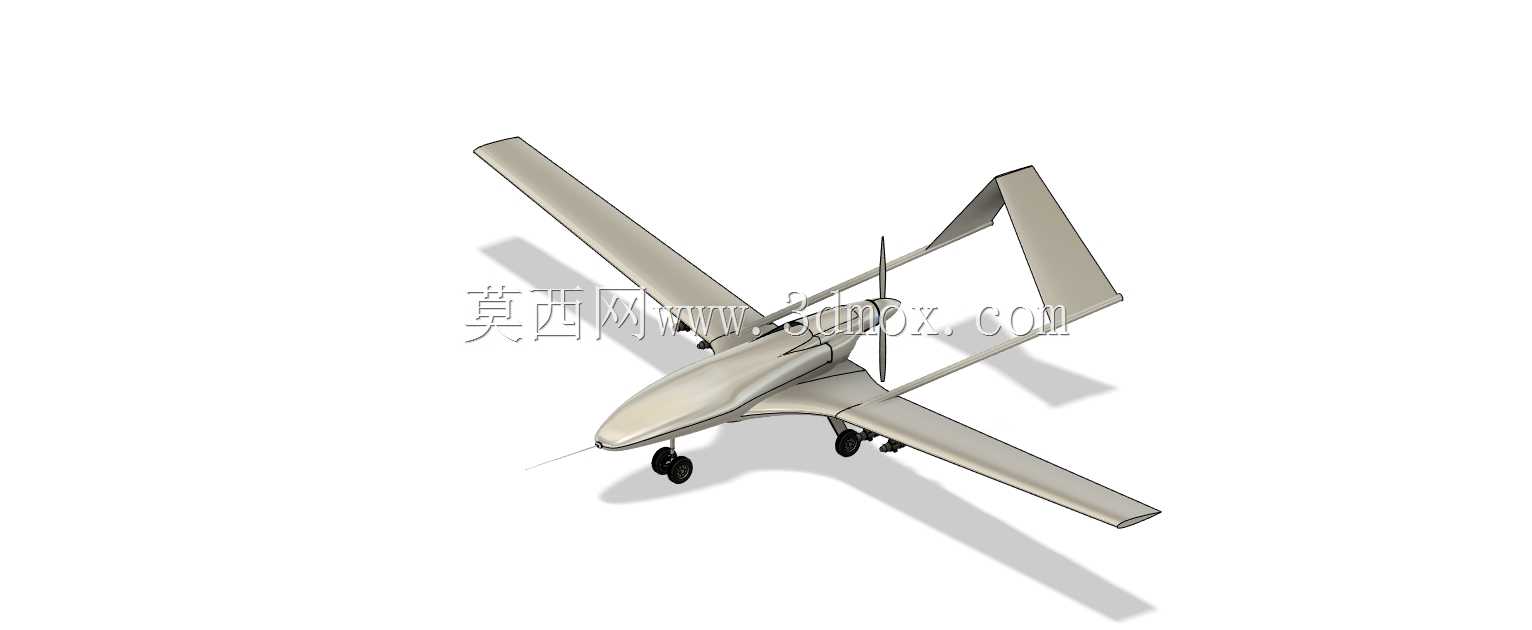

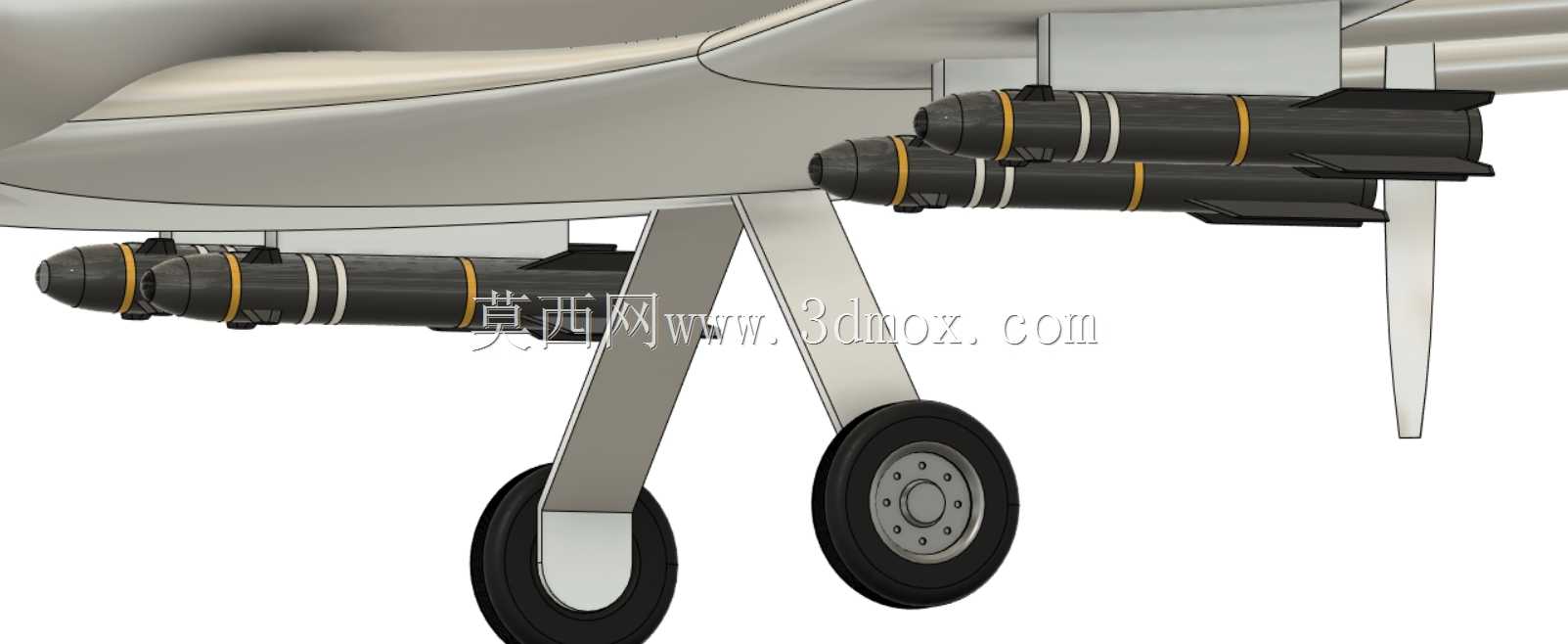

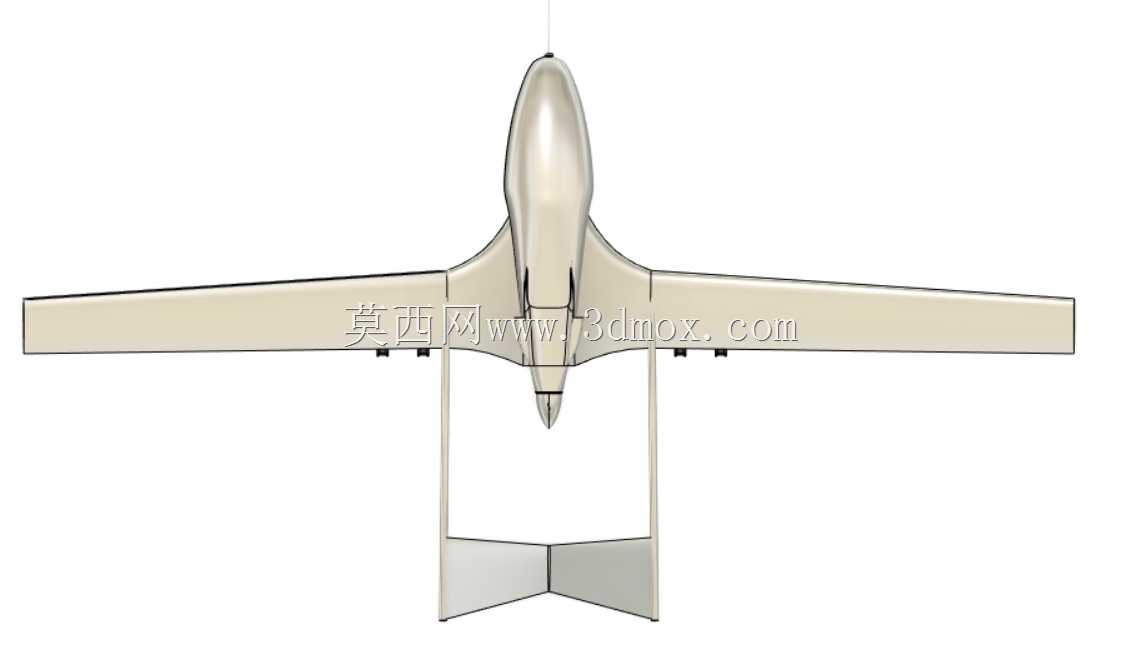

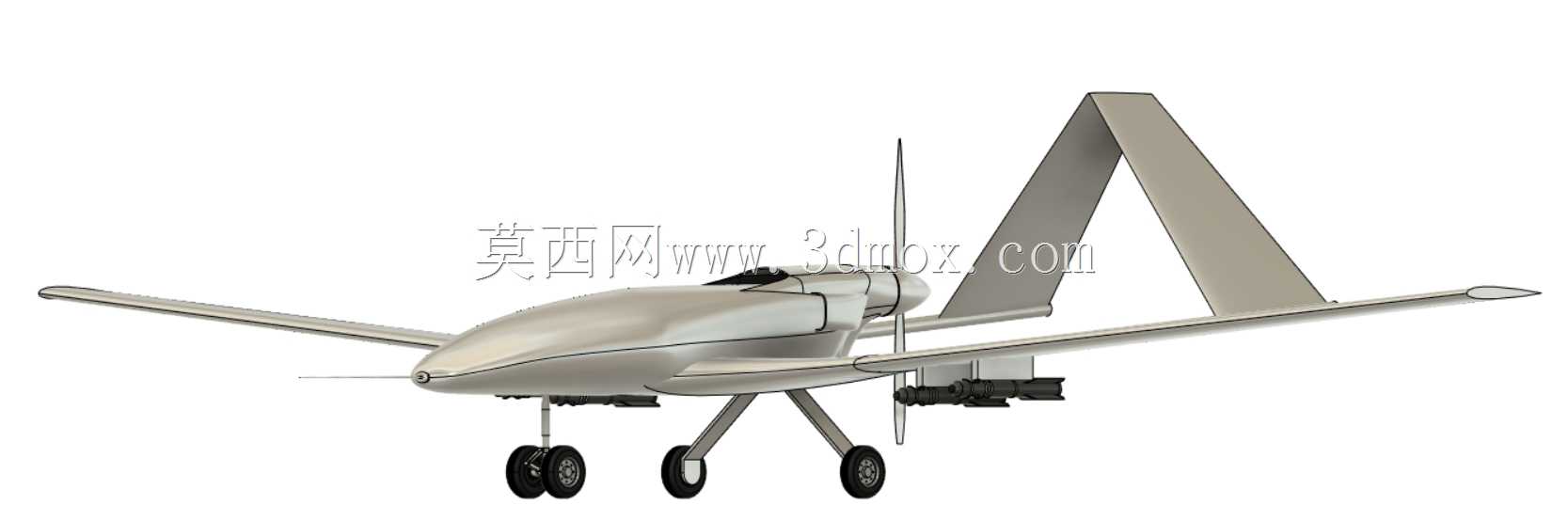

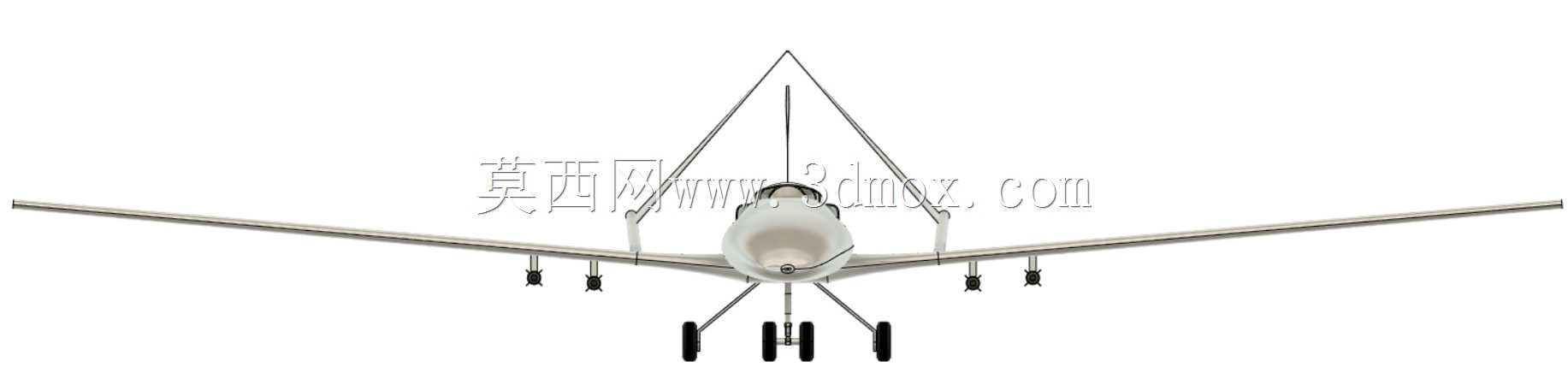

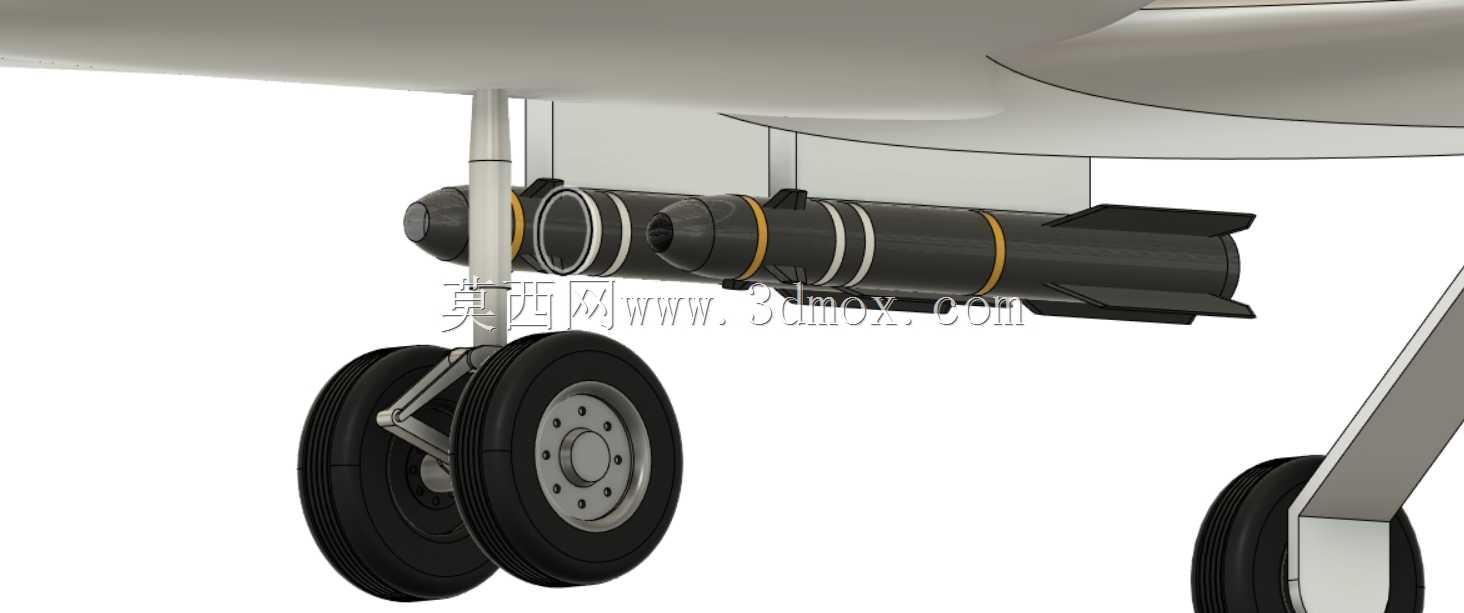

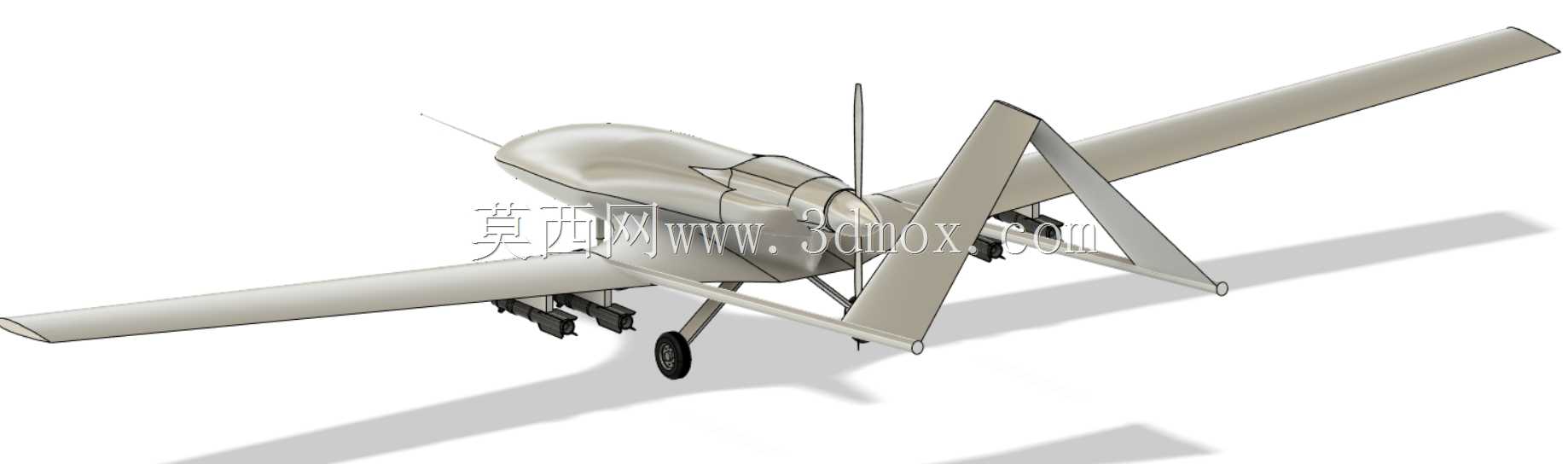

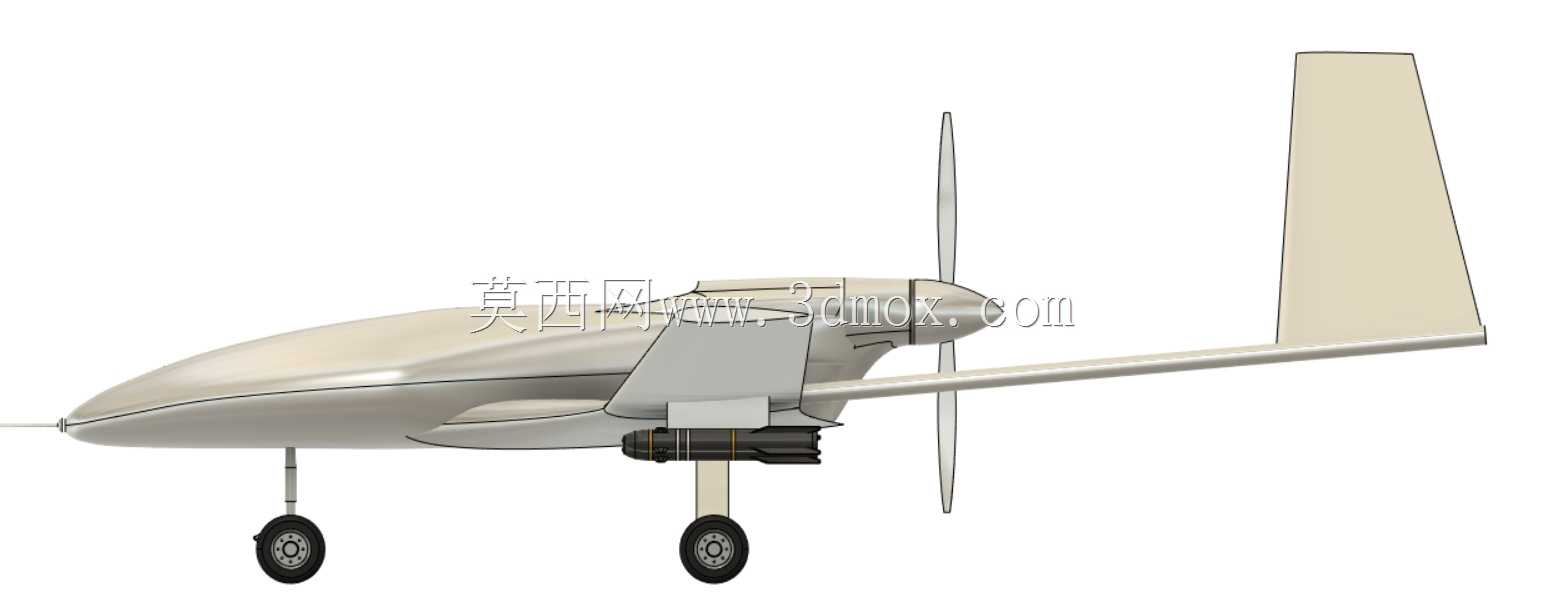

　　该固定翼无人机采用常规上单翼、尾推式动力布局搭配V型尾翼设计，整体气动外形经过多轮迭代优化，重点适配低空长航时任务的飞行阻力控制需求，机翼采用大展弦比平直翼构型，在低速巡航阶段可提供较高升阻比，降低动力单元的持续输出负荷，适配长时间滞空的任务要求。机身主体采用流线型截面设计，从机头侦察设备舱段到尾部动力舱段平滑过渡，机头位置预留光电侦察载荷的安装接口，可根据任务需求换装不同规格的可见光、红外探测模块，机身中部设置任务载荷舱，可挂载小型精确打击弹药或电子侦察设备，满足察打一体的任务属性。起落架采用前三点式布局设计，前起落架设置转向缓冲结构，主起落架配备弹性阻尼构件，可在简易铺装跑道甚至平整硬质野外场地完成起降作业，

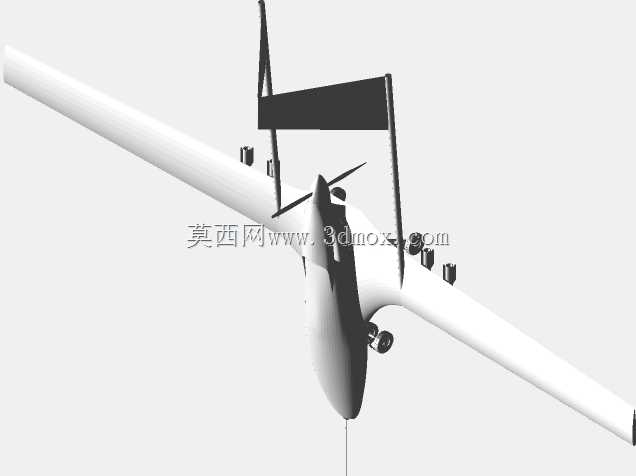

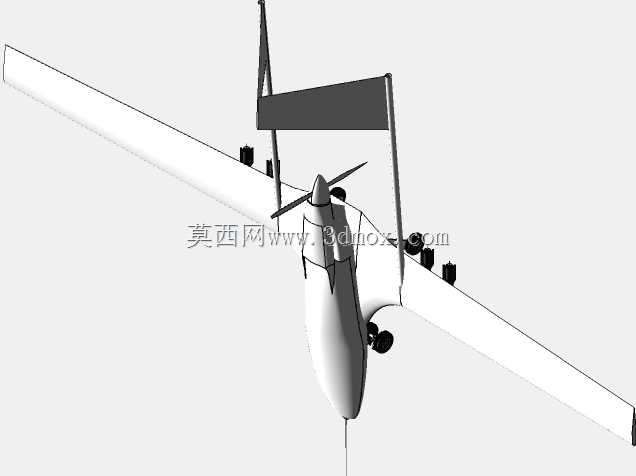

　　起落架与机身的连接位置做了局部结构加强，避免着陆冲击载荷造成机身主体结构损伤。尾翼采用V型构型，相比常规平尾垂尾组合结构，可有效降低尾部结构重量，同时减少雷达反射截面积，兼顾飞行操纵效率与低可探测性需求，尾翼操纵面设置独立的舵机安装位，可通过连杆结构实现舵面偏转控制，满足俯仰、偏航方向的操纵需求。动力单元布置在机身尾部，采用活塞式发动机搭配推进式螺旋桨的配置，可避免螺旋桨气流对机头侦察设备的视野遮挡，同时降低前向飞行的气动噪音，提升隐蔽作业能力。整体结构设计充分考虑3D打印工艺的成型特性，各部件拆分时预留了合理的安装公差，机身分段、机翼与机身的连接位置设置定位卡扣与粘接面，无需复杂工装即可完成总装，各活动部件如起落架减震结构、舵面铰接位都预留了足够的活动间隙，避免装配后出现运动干涉。机翼内部预留了航电设备、燃油或电池模块的安装空间，可根据实际使用场景调整配重位置，保证整机重心处于设计允许的范围内，确保飞行姿态稳定。
