Vulture穿越机FPV机架结构设计方案

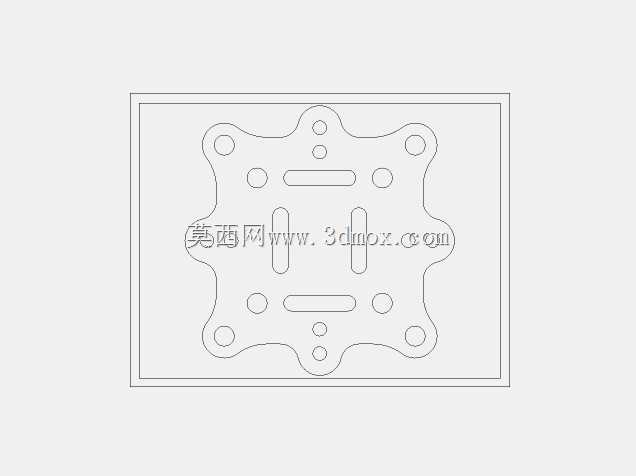

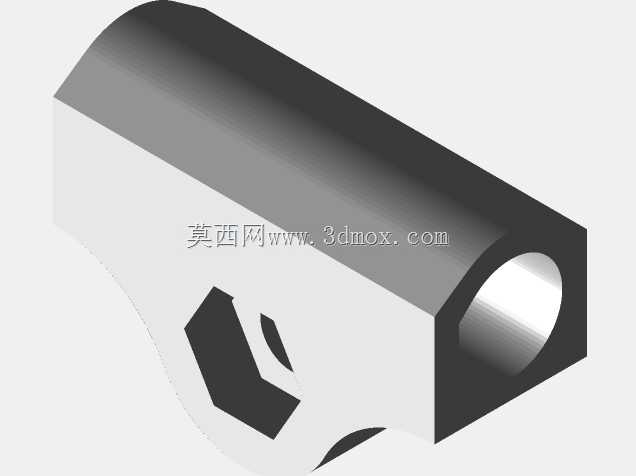

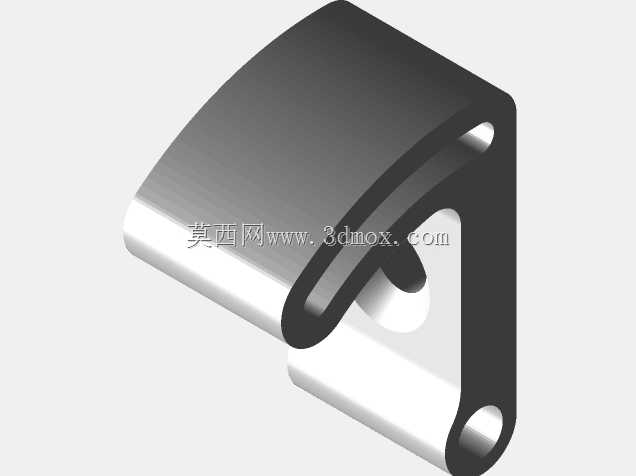

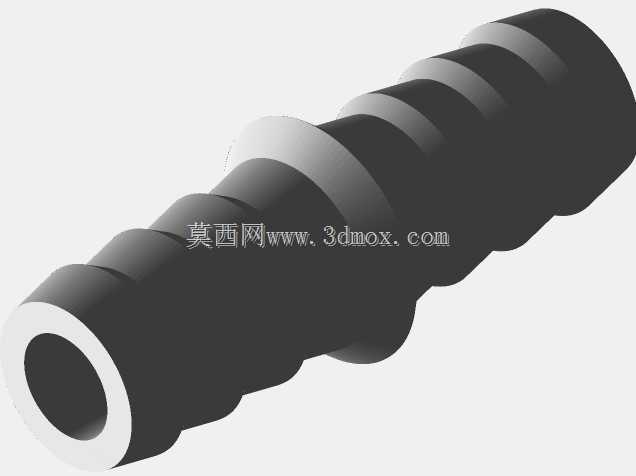

　　这套FPV机架结构针对穿越机竞速、户外航拍跟拍场景设计，核心围绕飞行过程中的抗冲击性能、载荷布局合理性、配件安装兼容性展开结构优化，区别于常规一体成型机架的设计逻辑，整套结构拆分出相机夹、轨道支架、侧围板、SMA天线支架、20mm规格安装支架、插头固定位、倒钩耦合结构、Garter T形三通、滑块衬套、19mm凸轮垫片、着陆脚等独立功能模块，各模块之间通过卡扣与标准紧固件组合，既方便炸机后单独更换损坏部件，也能根据不同飞行场景灵活调整配件安装位置。

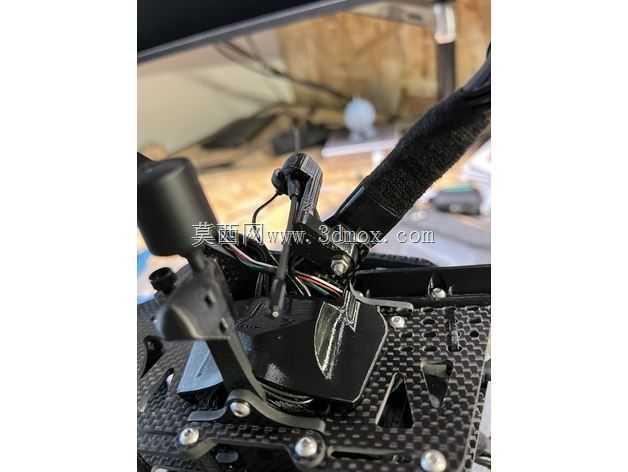

　　设计过程中优先考虑飞行时的重心配平，将相机安装位设置在机架前部居中位置，预留的相机夹周边做了实心填充加强，应对飞行中遇到的碰撞、硬着陆冲击，避免相机位置偏移影响拍摄画面或者直接损坏镜头组件。侧围板采用半包围结构，在保护内部飞控、电调、图传等电子元件的同时，预留了足够的散热间隙，不会因为长时间大油门飞行导致电子设备积热失控。SMA天线支架设置在机架尾部两侧，安装角度向外倾斜15度，既避免天线被机身结构遮挡信号，也能在炸机时先于天线接触地面，通过自身结构形变吸收冲击能量，保护天线接头不被掰断。

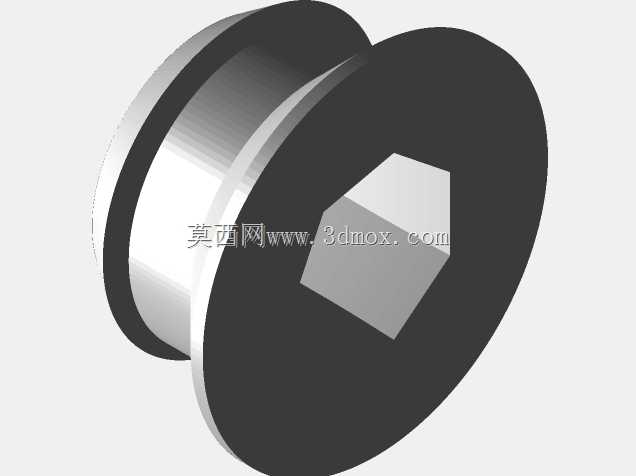

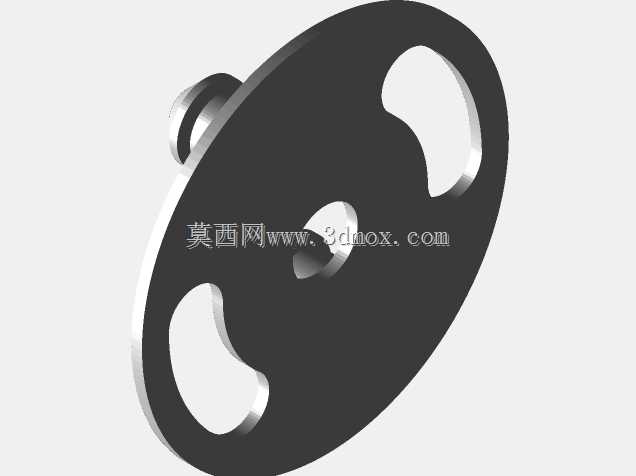

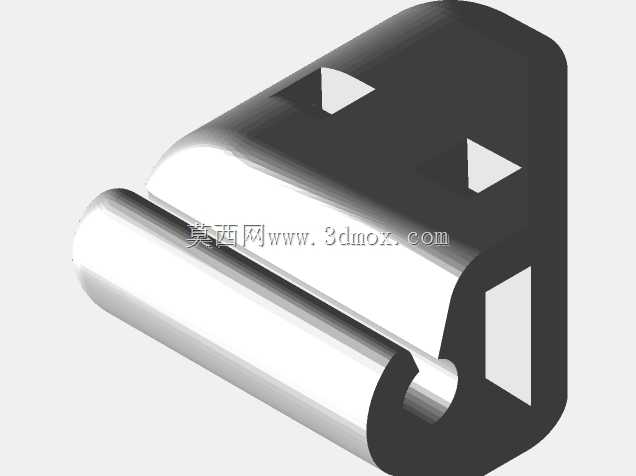

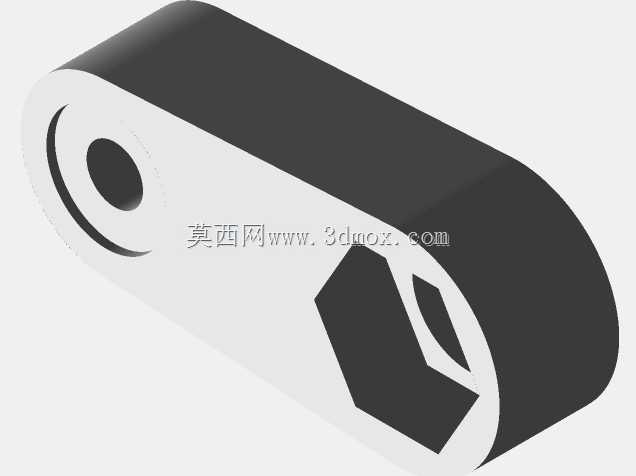

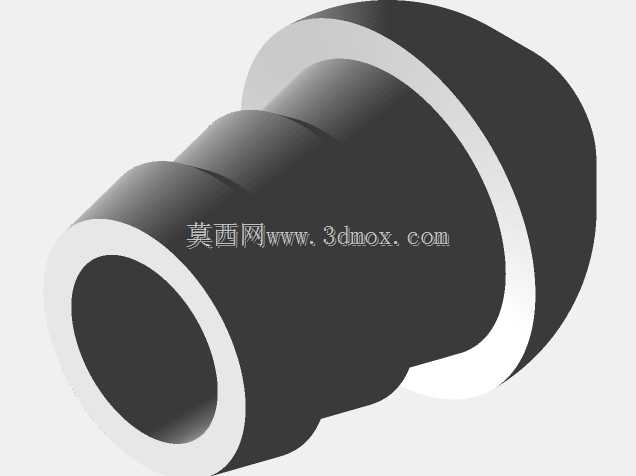

　　20mm规格的通用支架位兼容市面上绝大多数主流图传、接收机的安装孔距，不需要额外打孔改装就能直接适配配件，TPU材质的不朽T支架具备足够的形变韧性，硬着陆时可以缓冲大部分传导到飞控的震动，降低飞控因震动出现的姿态解算误差。插头固定位做了倒钩耦合结构，飞行过程中不会因为剧烈机动出现电池插头松脱断电的问题，Garter T形三通结构用于梳理机架内部的线材走向，避免线材缠绕在螺旋桨上引发飞行事故。滑块衬套与19mm凸轮垫片配合，实现着陆脚的角度可调，用户可以根据自己的飞行习惯调整着陆脚的外张角度，在草地、砂石路面、硬质铺装路面降落时都能获得足够的支撑稳定性，着陆脚接触地面的一端做了圆弧过渡，不会在降落时勾住地面杂物导致侧翻。

　　整套机架的安装边界充分考虑了常用5寸螺旋桨的安全转动间隙，所有突出结构都在桨叶旋转平面内侧，不会出现打桨问题，各模块的拼接公差控制在0.1mm以内，组装后没有虚位，飞行过程中不会因为结构松动产生多余震动，影响飞行手感与拍摄画面清晰度。
