自行车单速传动链张紧装置结构设计

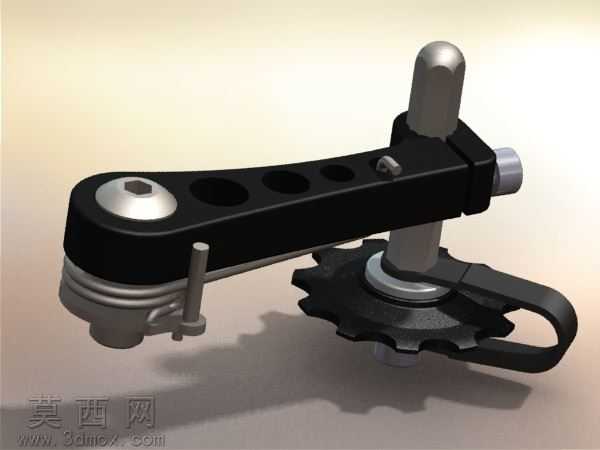

本作品为自行车单速传动系统配套的链张紧装置三维建模成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对张紧臂主体、导链链轮、枢轴安装柱、张紧弹簧、限位端盖、固定螺栓等所有组成零件进行独立建模，针对张紧臂的镂空减重结构，采用拉伸切除特征完成三个等距减重孔的精准排布，对臂体端部的内六角螺栓安装位做了沉头孔特征处理，保证装配后螺栓端面与臂体表面齐平无凸起。材质与渲染阶段，对张紧臂主体赋予哑光黑色硬质工程塑料材质，添加细微的磨砂颗粒质感模拟玻纤增强尼龙的真实触感，金属枢轴、螺栓、链轮齿片部分赋予抛光钢材材质，调整金属反射参数呈现冷调金属光泽，张紧弹簧部分赋予镀锌弹簧钢材质，添加细微的螺旋纹理与表面镀锌层的微弱漫反射效果，导链链轮的齿形部分做了边缘倒角处理，还原真实零件的加工工艺特征，渲染阶段采用柔和的影棚布光，通过主光、辅光、轮廓光的三层打光方案，清晰呈现零件的装配层次与材质差异，地面添加柔和的接触阴影增强模型的真实立体感。结构设计层面，该张紧器采用枢轴摆臂式结构，通过内置的扭转弹簧提供持续张紧力矩，导链链轮通过轴承与摆臂端部连接，可随链条传动自由转动，摆臂中部的枢轴结构可绕安装柱做一定角度的摆动，自动补偿单速自行车链条使用过程中产生的磨损伸长量，避免链条松脱、跳齿问题，安装端采用标准圆柱轴加侧顶丝的固定方式，可适配不同管径的自行车车架安装位，整体结构紧凑，镂空臂体在保证结构强度的前提下有效降低了零件自重，所有装配位置均添加了合理的间隙配合约束，模拟真实产品的装配公差，不存在干涉问题。设计思路围绕单速自行车的使用场景展开，摒弃了多速自行车后拨的复杂变速结构，仅保留核心的链条张紧功能，在保证张紧力矩稳定的前提下尽可能简化零件数量，降低生产制造成本与后期维护难度，建模过程中对所有活动部件添加了运动约束模拟，可直观演示摆臂摆动、链轮转动的工作状态，验证张紧行程范围是否满足使用需求，对弹簧的预压缩量做了参数化关联，可通过调整弹簧参数快速适配不同张紧力度需求的使用场景。
