山地自行车盘式制动转子结构设计

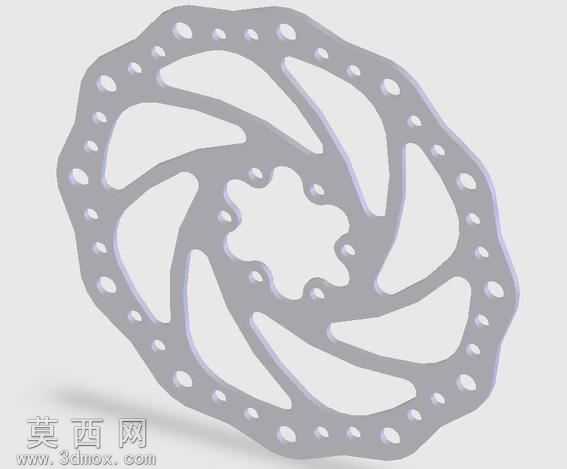

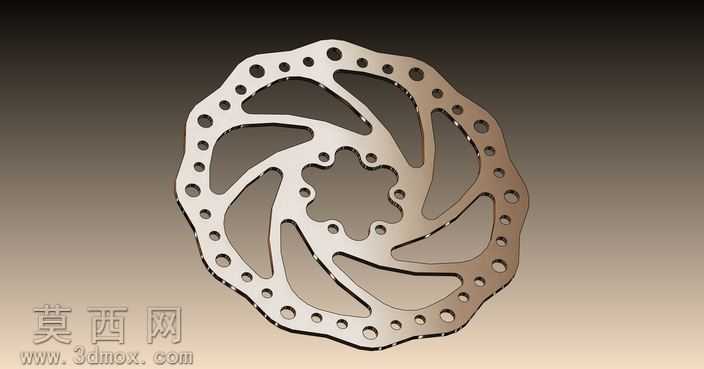

本作品为山地自行车使用的盘式制动转子三维建模成果，采用主流三维机械设计软件完成全参数化建模，整体严格遵循直径160毫米、6孔安装的行业通用标准尺寸，适配绝大多数山地自行车的花鼓安装规格。建模过程中首先以中心花键安装孔为基准定位，绘制中心6孔安装位的精确轮廓，保证安装孔位的同轴度与孔间距公差符合通用配件互换要求，避免出现安装错位的问题。主体摩擦盘面采用流线型镂空结构设计，沿圆周均匀分布七组大尺寸弧形镂空槽，该结构一方面能够大幅降低转子自身重量，减少骑行过程中的簧下重量负担，提升踩踏与转向的操控灵活性，另一方面在制动过程中可以快速引导空气流经盘面，带走摩擦产生的大量热量，避免长时间制动出现热衰减现象，保障制动性能的稳定性。盘面外沿均匀排布一圈圆形散热小孔，进一步提升整体散热效率，同时能够在制动过程中刮除来令片表面附着的泥沙、碎屑，减少杂质对摩擦面的磨损，延长来令片与转子的使用寿命。转子外轮廓采用波浪形花边设计，相较于传统正圆形碟片，能够在旋转过程中持续切割空气形成紊流，强化散热效果，同时可以降低制动时的共振异响，提升制动过程的平顺性。建模过程中对所有棱边做了符合工艺要求的圆角处理，还原真实冲压加工后的边缘特征，避免尖锐边角带来的安全隐患，同时还原了盘面的磨砂金属材质质感，渲染阶段采用哑光不锈钢材质搭配适当的粗糙度参数，真实呈现钢制刹车盘的金属质感，对镂空结构的光影过渡做了精细化调整，清晰展现各部分结构的空间层次。整体结构设计兼顾轻量化、散热性能与结构强度，各部分壁厚经过合理校核，保证在高强度制动的受力工况下不会出现形变、断裂问题，安装位的尺寸完全兼容市售主流六钉碟刹花鼓，具备实际生产参考价值，可用于自行车配件设计参考、制动系统结构教学、虚拟样机装配等场景。
