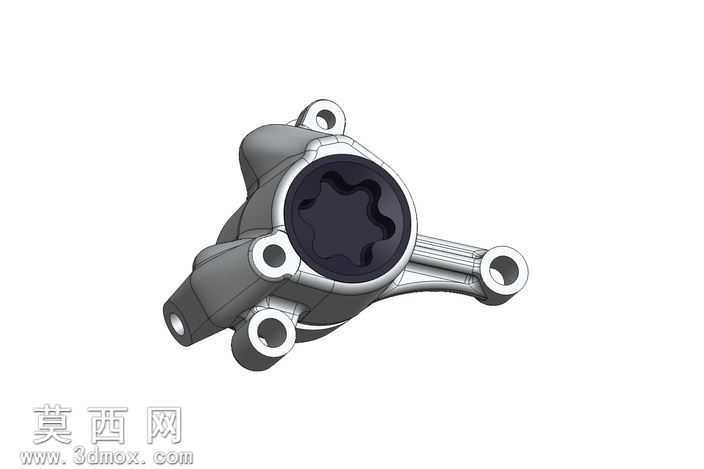

马古拉玛尔塔自行车后轮盘式制动器结构设计

本作品为自行车后轮盘式制动器的高精度三维建模成果，建模过程以2003年款马古拉玛尔塔原厂制动器实体零件为测绘基准，严格遵循实物的尺寸比例与装配逻辑完成全结构还原。建模阶段采用自底向上的设计思路，首先完成核心制动卡钳本体的特征构建：针对卡钳主体的异形铸铝壳体结构，通过多段草图拉伸、放样融合构建基础轮廓，再对安装支耳、油路通道、来令片安装槽等局部特征进行精细化切除与倒角处理，精准还原铸铝件的圆角过渡、壁厚均匀性等工艺特征，所有安装孔位的孔径、孔距、同轴度公差均与实物保持一致，确保虚拟装配时的干涉量为零。针对制动器内部的星形棘轮传动结构，采用参数化草图绘制齿形轮廓，通过圆周阵列完成齿形特征的均匀排布，对齿面的啮合曲面做曲率连续处理，还原制动时的扭矩传递结构逻辑；外部的三个径向安装支耳分别做了加强筋结构的建模，还原实物受力部位的结构强化设计，支耳端面的安装贴合面做了平面度约束，模拟实际安装时的定位基准。材质与渲染阶段，针对卡钳主体的铸铝材质，调整金属粗糙度参数模拟哑光铸铝的颗粒质感，对内部棘轮结构采用高硬度合金钢材质参数，添加轻微的磨损纹理还原零件的使用质感，安装支耳的机加工面单独设置高光金属材质，区分铸造成型面与机加工面的视觉差异；渲染时采用三点布光方案，主光源突出卡钳主体的结构轮廓，辅光源补全安装支耳、油路接口等暗部细节，环境光添加微弱的反射效果，还原金属零件在自然光下的真实质感。建模过程中对制动器的油路通道、来令片间隙、活塞行程空间均做了等比例还原，所有配合面均设置了符合实际装配要求的间隙参数，既保证外观结构与实物完全一致，也可用于后续的制动原理演示、结构受力分析等拓展应用，完整呈现了油压盘式制动器的紧凑结构设计与精密加工特征。
