ErgotronMXV双屏桌面显示器悬臂支架结构

　　在多屏办公、工业监控、设计绘图等场景中，单显示器的显示范围往往无法满足多窗口并行作业的需求，双屏悬臂支架的应用能在不额外占用桌面操作空间的前提下，实现两块显示终端的灵活布置，这款Ergotron MXV台式双监视器臂正是针对这类需求开发的桌面支撑结构。从实际使用场景来看，这类支架常部署在调度监控工位、机械设计绘图工位、金融交易工位以及电竞多屏工位，替代传统的双显示器底座，释放桌面下方的键鼠操作空间，同时避免两个独立底座带来的桌面走线杂乱、屏幕对齐困难的问题。

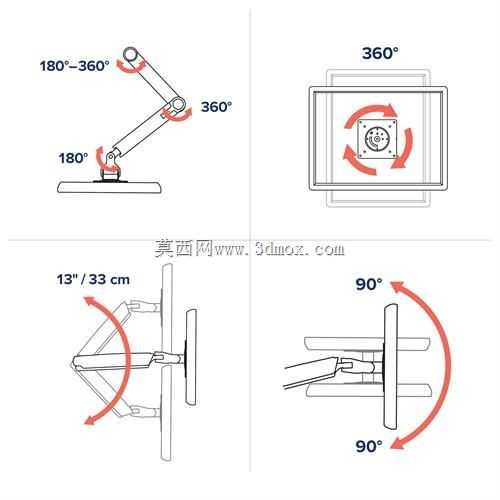

　　从功能特性上看，这款双屏支架采用双臂独立结构，每一条悬臂都可单独承载对应尺寸的显示器，支持屏幕在垂直方向的高度升降、水平方向的左右平移、俯仰角度调节以及屏幕横竖屏旋转，能适配不同坐姿下的视线高度，减少长期伏案看屏幕带来的颈椎疲劳。悬臂内部集成了恒力弹簧结构，在调整屏幕位置时无需额外松动锁紧旋钮，只需轻推屏幕即可停在任意调整后的位置，不会出现屏幕下坠或者抬升后无法固定的问题，这也是这类气弹簧/弹簧悬臂支架和普通固定支架的核心差异。

　　从设计思路层面拆解，这款支架的底座采用桌夹式安装结构，无需在桌面打孔，通过夹持桌面边缘的方式完成固定，夹持厚度覆盖常规办公桌的板材厚度范围，安装时不需要额外破坏桌面结构，适配绝大多数现有办公桌面的安装条件。两条悬臂的根部共用同一个底座安装座，相比两个独立单屏支架，共用底座的设计减少了桌面占用的夹持空间，同时两个悬臂的转动轴在底座处做了分层设计，转动时两条臂不会出现运动干涉，能实现两块屏幕并排对齐、一高一低布置、甚至前后错位布置等多种屏幕组合形态。

　　在安装边界与尺寸层面，支架的单臂承重范围覆盖常规24到32英寸桌面显示器的重量，悬臂的最大伸展长度能让屏幕延伸到桌面边缘外侧，满足使用者靠在椅背上时的视线距离需求；折叠状态下悬臂可以贴紧桌面立柱，让屏幕收回至靠近桌面边缘的位置，腾出桌面中部的操作空间。支架的屏幕连接端采用标准VESA安装孔位，兼容绝大多数市售显示器的背部安装孔规格，安装时只需先将VESA挂板固定在显示器背部，再将挂板卡入悬臂端部的快装结构即可完成屏幕挂载，不需要复杂的调校过程。

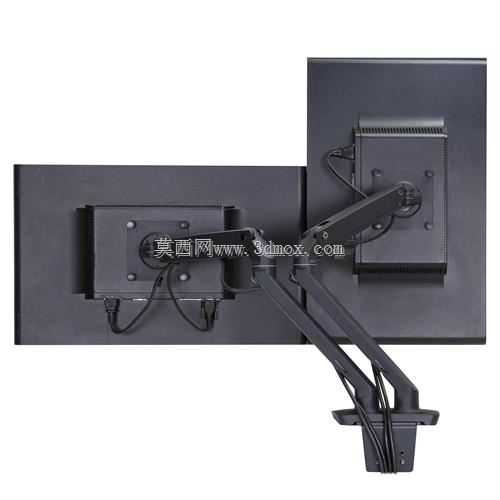

　　从结构细节来看，悬臂的杆件采用铝合金材质，在保证结构强度的同时控制整体重量，杆件内部预留了走线通道，显示器的电源线、信号线可以从悬臂内部穿过，从底座端引出，避免线缆外露缠绕，保持桌面整洁。关节处的转轴采用阻尼可调设计，使用者可以根据挂载屏幕的实际重量调整转轴阻尼大小，匹配不同重量屏幕的悬停需求，避免重量过大时屏幕下坠、重量过小时调整生涩的问题。底座的夹持端配备了防滑胶垫，夹持时不会刮伤桌面漆面，同时增大夹持摩擦力，避免支架挂载屏幕后出现滑移偏转的问题。

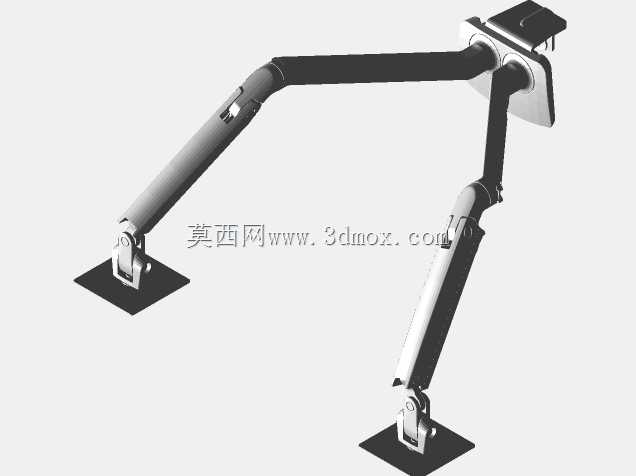

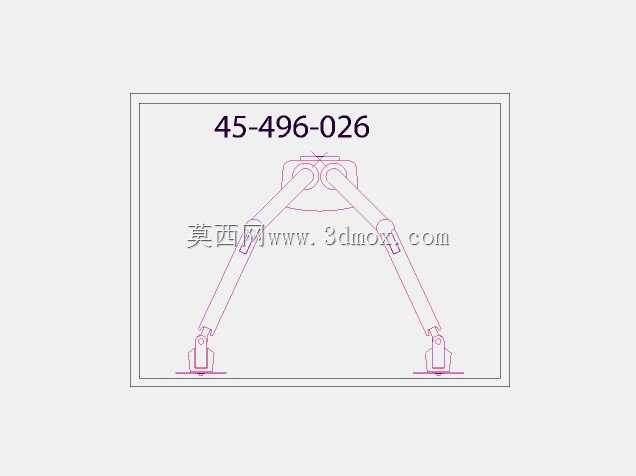

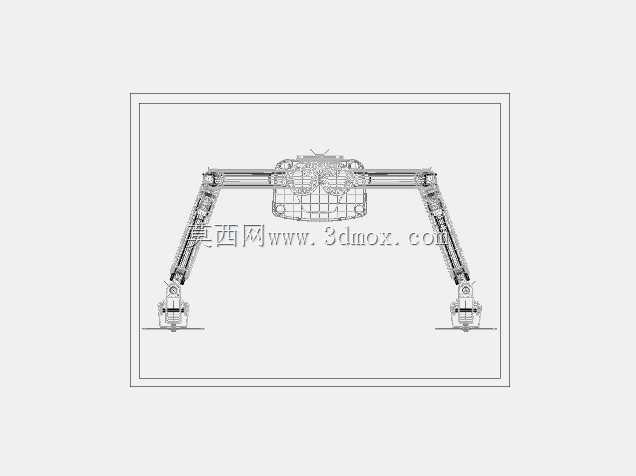

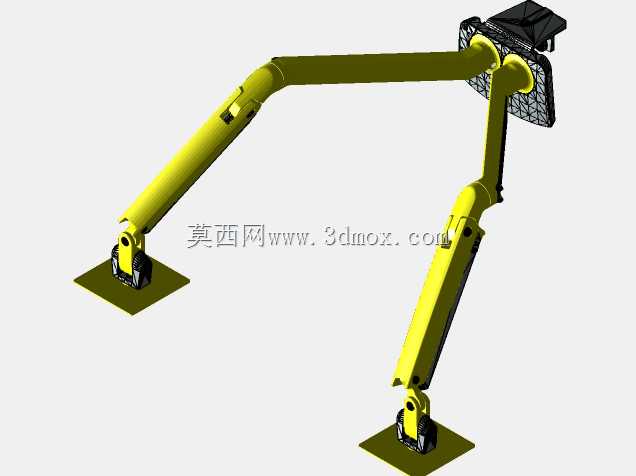

　　在实际选型适配时，需要提前确认桌面边缘的厚度是否在支架夹持范围内，同时确认所用显示器的背部VESA孔位是否为标准规格、单台显示器重量是否在单臂承重区间内，避免出现无法安装或者承重不足的问题。相比固定高度的显示器支架，这类悬臂支架的调整自由度更高，能适配不同使用者的坐姿习惯，也能满足临时调整屏幕位置分享屏幕内容、站立办公时抬升屏幕高度等使用需求。在三维建模过程中，这类支架的建模重点在于各转轴的运动配合关系、悬臂杆件的干涉检查、弹簧力值与承重的匹配逻辑，需要还原各关节的转动角度范围，确保模型运动仿真时和实际产品的运动行程一致，为后续的工位布局模拟、安装空间校验提供准确的模型参考。
