爱格升LX桌面显示器悬臂支架结构设计

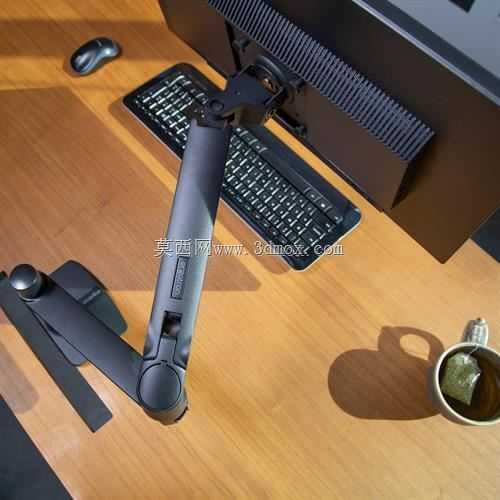

　　日常做工业工位、办公桌面的人机工程布局设计时，显示器支撑结构的选型和三维建模是很容易被忽略但直接影响使用体验的环节，这款桌面式显示器悬臂的结构设计，刚好覆盖了多数桌面场景的安装与调节需求。从实际应用场景来看，这类悬臂支架不仅适配常规办公工位的单屏布置，在工业设备操作台、监控调度工位、设计绘图工作站场景下也能满足使用要求，区别于原厂自带的固定底座，悬臂结构可以释放桌面底部空间，同时给屏幕提供多维度的调节余量，适配不同身高、不同坐姿的使用者视线角度，减少长期伏案盯屏的颈部疲劳。

　　从功能特性来看，这款支架采用多段铰接式悬臂结构，每处铰接节点都带阻尼调节结构，可实现屏幕高度升降、前后拉伸、水平旋转、俯仰角度调整，部分节点还支持屏幕横竖屏切换，满足文档浏览、代码编写、图纸查看等不同场景下的屏幕朝向需求。安装端配备两套固定结构，分别是桌夹式夹具与索环穿孔安装件，桌夹结构无需对桌面做开孔加工，直接卡在桌面边缘即可完成固定，适配10到60毫米厚度的常规桌面，包括木质办公桌、钢制工位台、密度板操作台等常见桌面材质；索环安装则需要在桌面钻出对应尺寸的穿孔，将固定柱穿过孔位后从底部锁紧紧固螺母，相比夹具安装的稳定性更强，适合频繁调节悬臂位置、屏幕重量偏大的使用场景，不会因为长期反复调节出现夹具松动移位的问题。

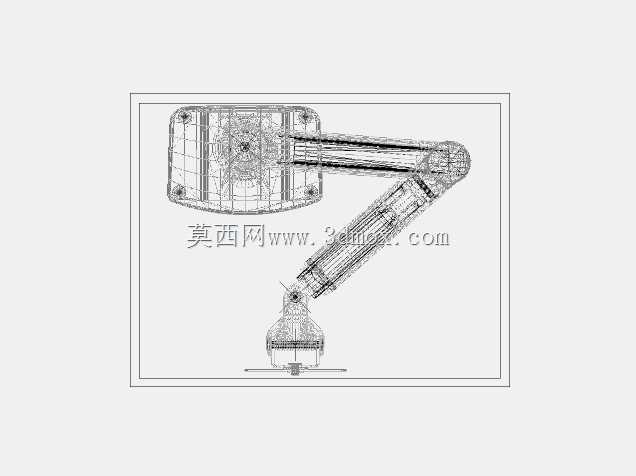

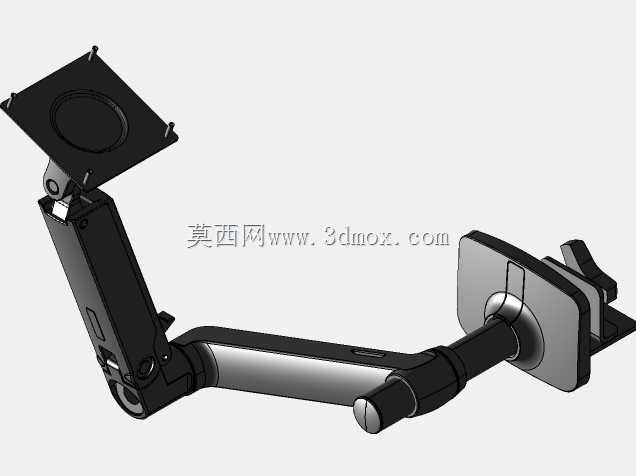

　　做这类支架的三维建模时，首先要理清各段臂的长度比例与运动边界，避免出现调节死点或者运动干涉：靠近桌面安装座的第一段臂为主要承力段，内部集成了恒力弹簧结构，用来平衡屏幕的整体重量，实现任意悬停的效果，建模时需要预留弹簧的安装腔室，同时计算好弹簧力值与屏幕承重范围的匹配关系，这款支架的承重覆盖3到11公斤的常规尺寸显示器，适配17到34英寸的屏幕规格，对应常规VESA标准的7575毫米、100100毫米安装孔位，建模时屏幕连接端的安装板要严格对应VESA孔位的尺寸公差，避免出现安装孔错位无法固定的问题。

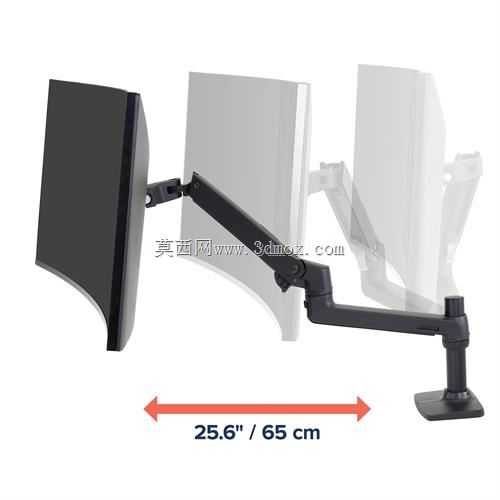

　　安装边界方面，夹具安装时需要预留桌面边缘至少80毫米的无遮挡空间，保证夹具的上下夹板可以完全贴合桌面上下表面，锁紧紧固旋钮时不会与桌面下的线槽、抽屉结构产生干涉；索环安装时需要的穿孔直径在10到50毫米区间，安装座底部的固定盘直径为90毫米，需要保证桌面下方对应位置有足够的操作空间来拧紧紧固螺母。悬臂完全收拢时距离安装座中心的最小距离为120毫米左右，完全拉伸展开后最大延伸距离可以达到630毫米，高度调节范围从距离桌面表面100毫米到450毫米区间，俯仰角度调节覆盖-5度到75度，水平旋转角度可以达到360度，横竖屏切换时屏幕可绕连接轴旋转90度，建模时要给每处旋转轴预留足够的转动间隙，同时考虑走线空间，臂身内部预留了穿线腔道，可以将显示器的电源线、信号线从臂身内部穿过，避免线缆外露缠绕在铰接节点处，影响调节流畅度也破坏桌面整洁度。

　　从结构设计思路来看，这款支架的臂身采用铝合金压铸成型的结构，在保证整体结构强度的同时控制自身重量，安装座与铰接转轴部分采用钢制结构提升耐磨性能，毕竟铰接位置属于频繁运动的部件，长期调节会产生磨损，钢制转轴的耐磨性能远优于铝合金材质，可以提升产品的整体使用寿命。做结构校核时，需要重点验算悬臂完全拉伸到最大距离时的整体倾覆力矩，保证在最大承重状态下，夹具或者索环固定结构不会出现松脱，臂身不会出现明显的下沉变形，每处铰接节点的阻尼力矩要匹配对应位置的负载，避免出现屏幕自行下坠或者调节时阻力过大的问题。另外，桌面安装座的底部配备了防滑橡胶垫，不管是夹具安装还是索环安装，橡胶垫都可以贴合桌面表面，避免金属底座直接刮花桌面，同时增大接触面的摩擦力，进一步提升固定稳定性。
