集成触控板的87键键盘腕托结构设计

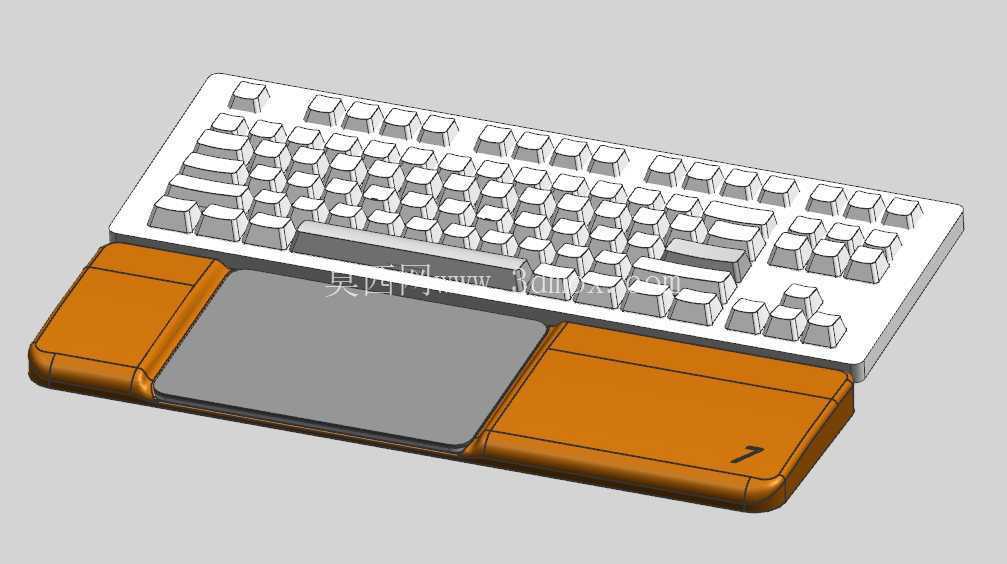

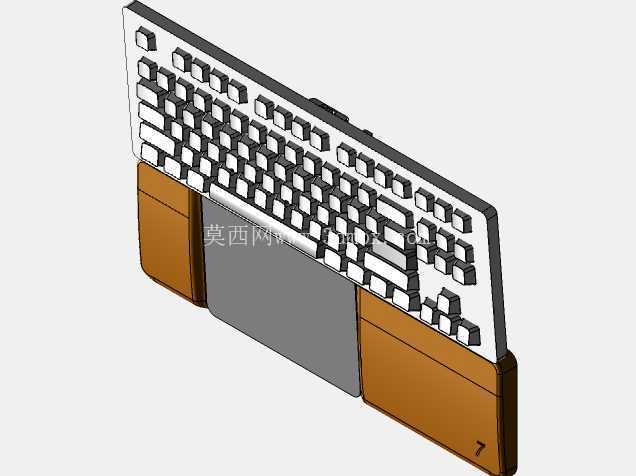

　　日常桌面办公场景中，长时间键盘输入带来的腕部劳损一直是高频痛点，常规软质腕托仅能提供基础缓冲，无法兼顾桌面操作的功能拓展需求，这款适配87键配列键盘的腕托结构，正是针对紧凑桌面布局下的输入体验优化做的定向设计。从结构分层来看，腕托整体采用三段式布局，左右两段为腕部支撑区，中间预留触控板安装位，支撑区基材选用实木材质，兼顾触感与结构韧性，为了避免实木材料在不同温湿度环境下出现翘曲变形，支撑区背面贴合3mm厚度的拉丝铝板作为刚性加强层，铝板与实木层采用胶接结合定位销的固定方式，既保证两种材料的贴合度，也能抵消实木材料各向异性带来的形变应力，让腕托长期使用后仍能保持平整的支撑面。

　　中间的触控板安装位完全匹配苹果Magic Trackpad的外形尺寸，安装槽做了0.2mm的公差预留，触控板放入后不会出现晃动，槽位底部预留了走线空间，适配Windows系统下的触控板驱动适配方案，不需要额外做结构改造就能实现跨系统的触控操作支持，对于习惯使用触控板完成光标操作、手势指令的用户来说，不需要在桌面额外预留触控板的摆放空间，腕托与键盘前沿完全贴合，输入时手腕自然放置的位置刚好对应触控板两侧的支撑区，手臂不需要大幅移动就能在键盘输入与触控操作之间切换，大幅减少桌面操作的动作幅度。

　　从安装边界来看，腕托的前沿做了15度的倒角过渡，避免直角边缘硌压腕部尺骨位置，整体厚度控制在22mm，刚好匹配87键机械键盘的前沿高度，手腕放置时能保持与键盘按键面齐平的自然姿态，不会出现腕部抬升或者下沉的角度偏差，左右支撑区的表面做了细微的弧度处理，贴合腕部自然放置时的曲线，分散腕部压力的同时不会出现局部压强过高的问题。腕托整体宽度与87键键盘完全一致，不会突出键盘两侧占用额外桌面空间，对于桌面尺寸有限的紧凑型工位、宿舍桌面场景适配性极强，底部预留了防滑胶条的安装槽，安装硅胶防滑条后腕托与桌面之间的静摩擦系数足够，日常输入操作时不会出现移位。

　　结构设计阶段充分考虑了不同使用场景的适配性，支撑区的实木部分可以根据使用需求更换不同材质的表层，比如贴附皮质垫层、磨砂防滑层，不需要改动主体支撑结构就能适配不同用户的触感偏好，中间的触控板安装位也可以根据需求替换成无线充电模块、快捷键小键盘等功能模块，拓展性较强。从结构可靠性角度分析，3mm铝板的加强结构让腕托整体的抗弯强度达到日常使用要求，即使单侧受力按压也不会出现明显形变，胶接层选用耐温耐湿的结构胶，配合定位销的机械固定，不会因为长期使用出现分层开胶的问题，所有边角都做了R3以上的圆角处理，避免尖锐边角造成磕碰损伤，整体结构没有易损的活动部件，长期使用的维护成本极低。这款腕托结构没有采用复杂的异形曲面设计，主体结构可以通过常规的数控切割、铣削工艺完成加工，铝板与实木层的压合工艺也不需要特殊设备，小批量加工或者个人DIY都能实现较高的完成度，对于桌面外设结构设计、人体工学工位配件开发来说，是具备实际参考价值的结构方案，既解决了常规腕托功能单一的问题，也通过刚性加强层的设计规避了实木材质易变形的缺陷，在紧凑桌面布局下实现了支撑功能与操作拓展的平衡。
