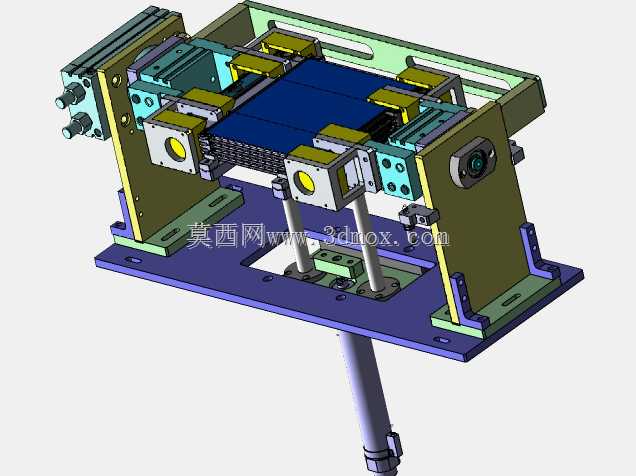

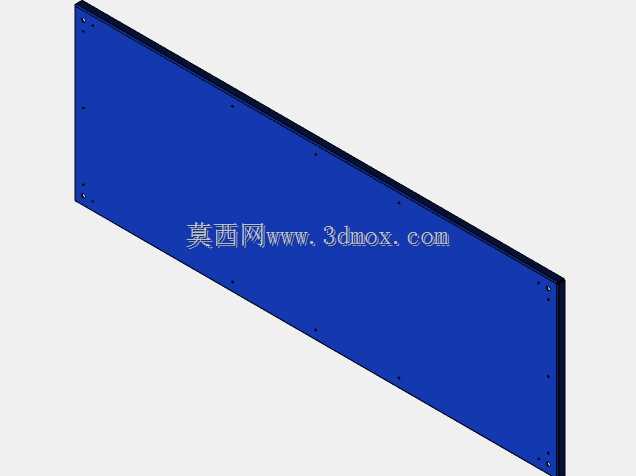

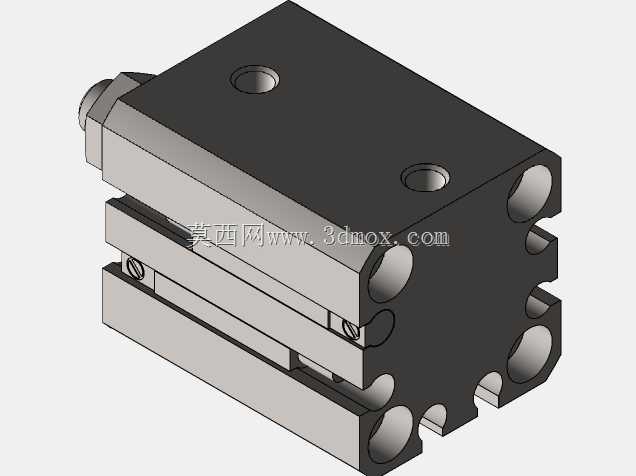

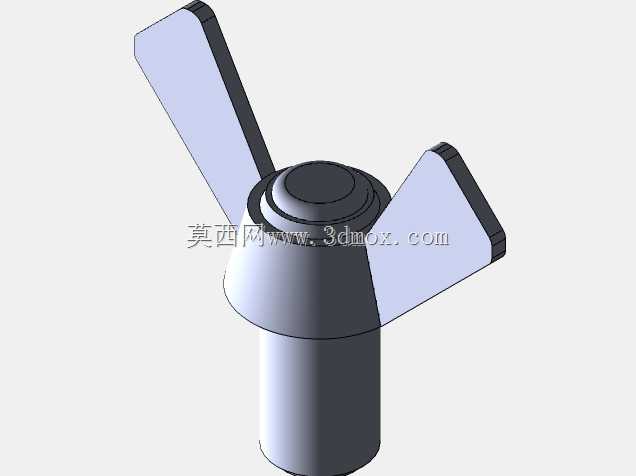

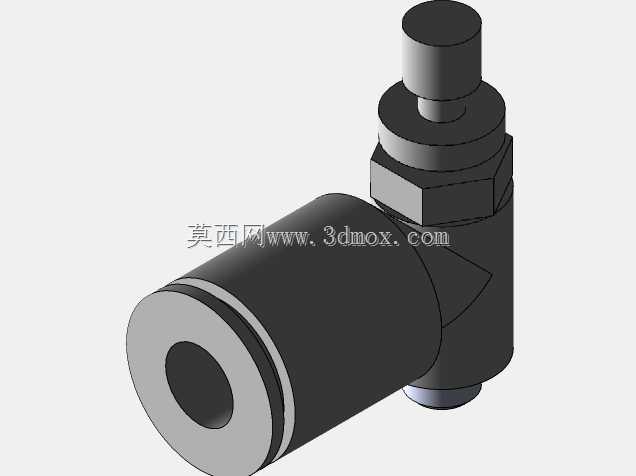

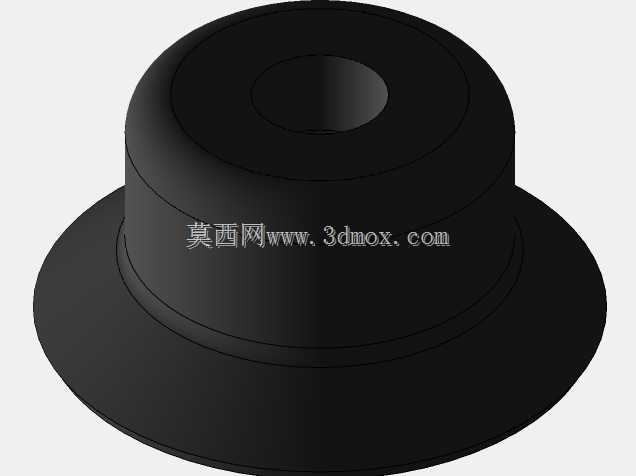

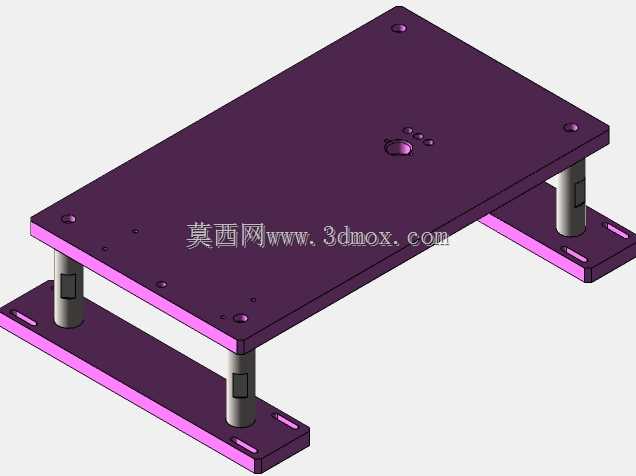

动力电池PET保护膜贴附专用工装结构

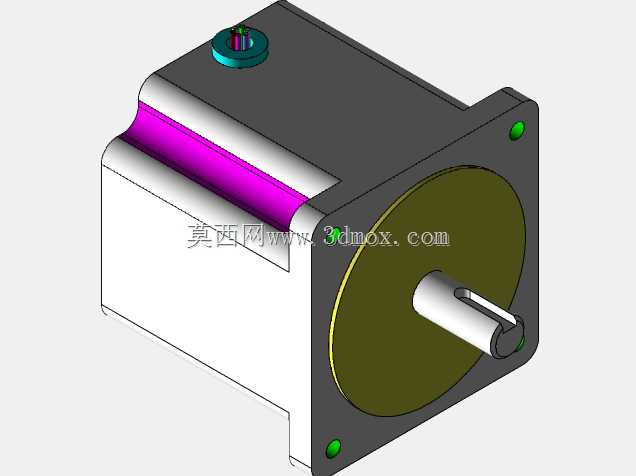

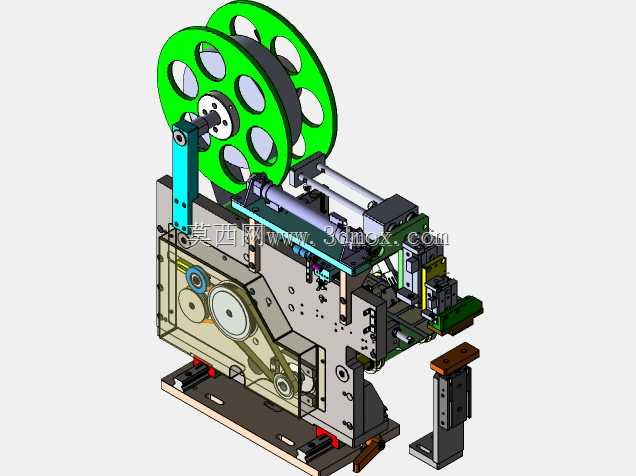

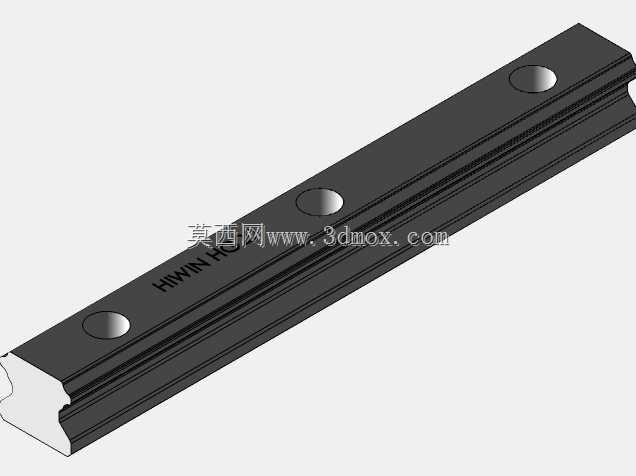

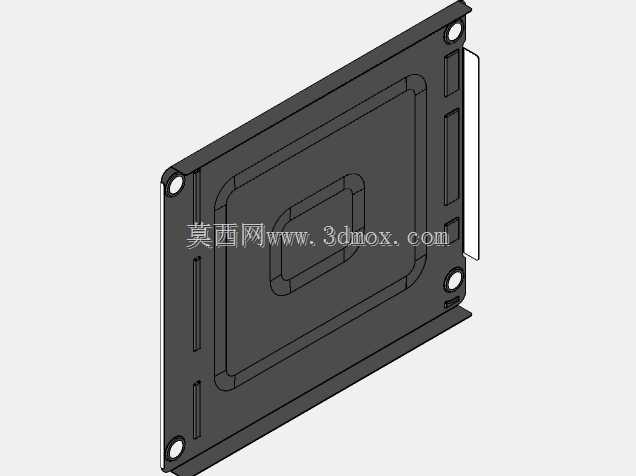

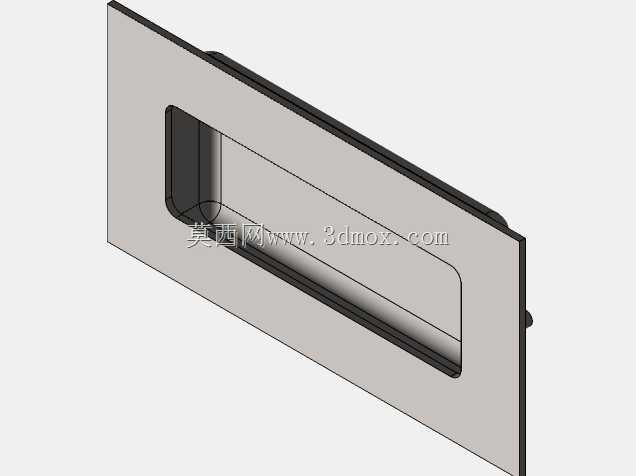

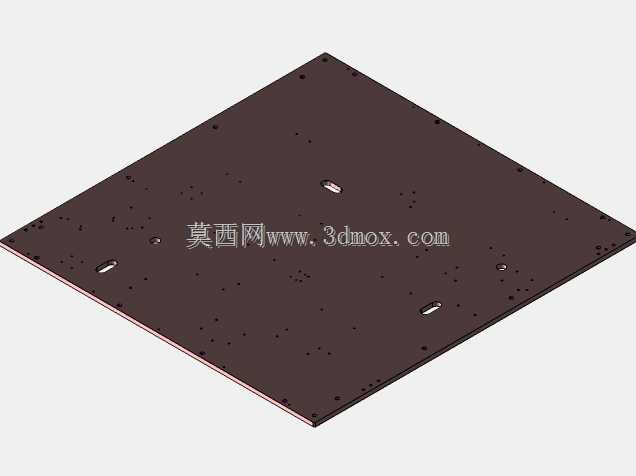

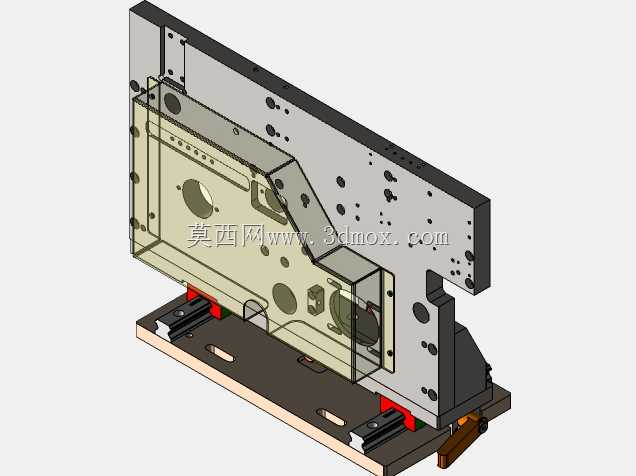

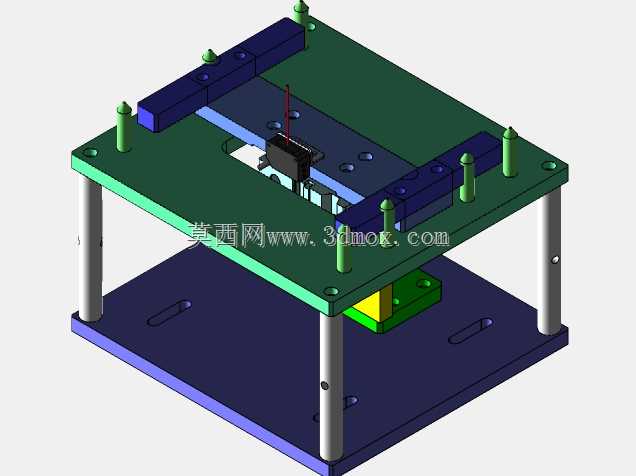

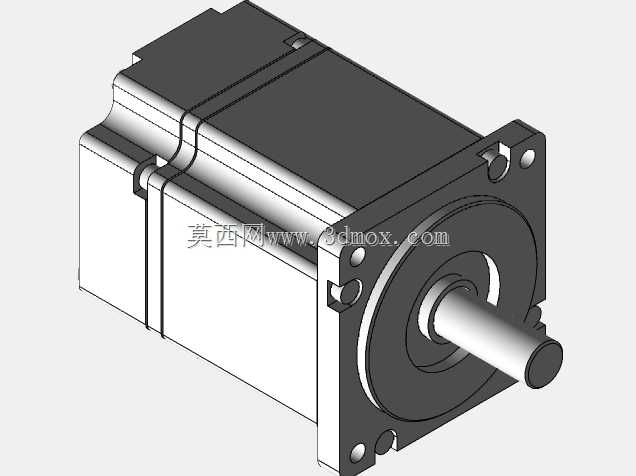

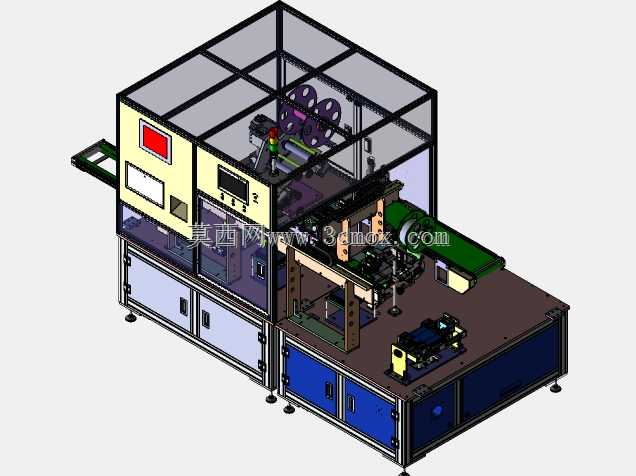

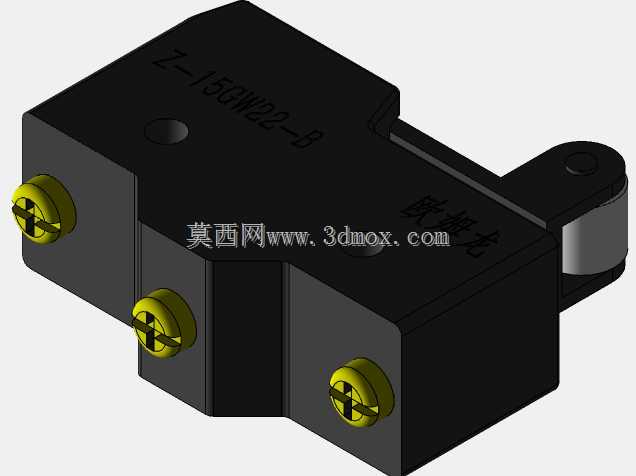

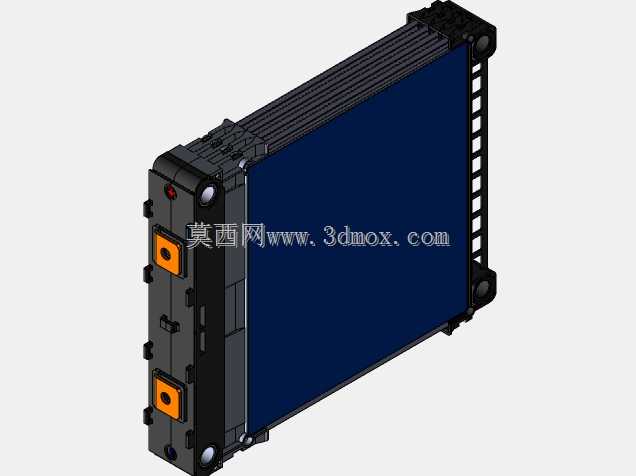

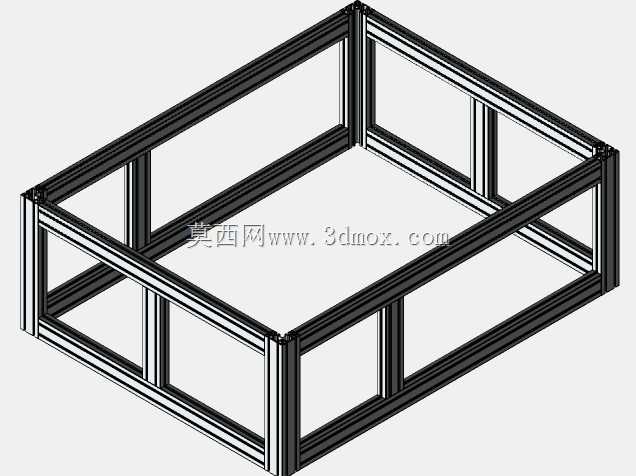

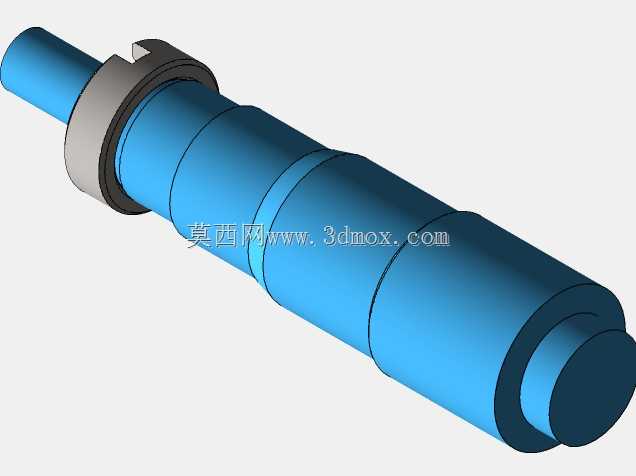

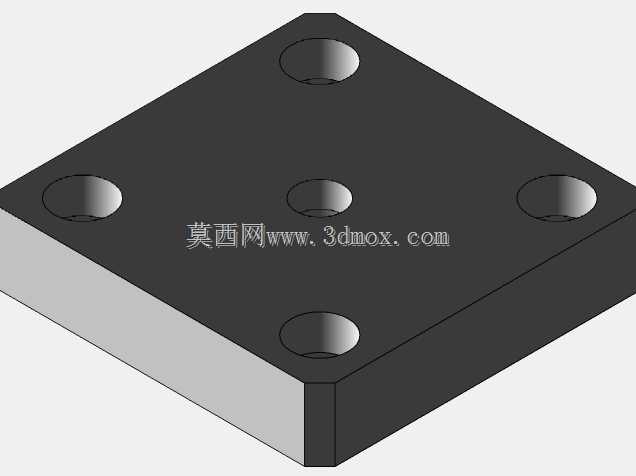

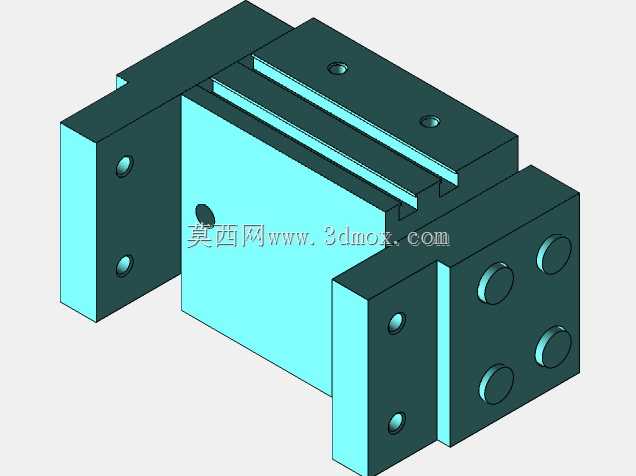

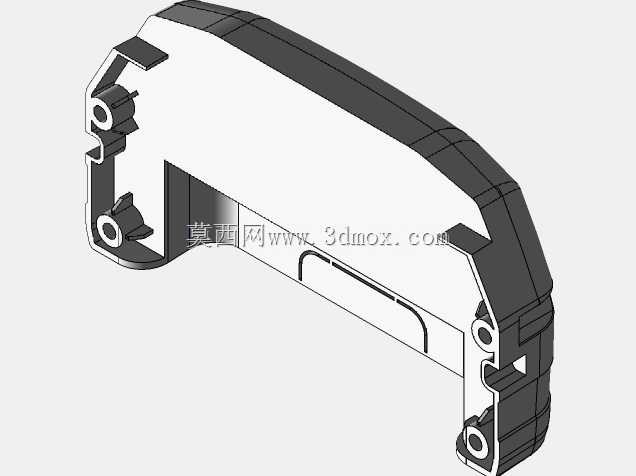

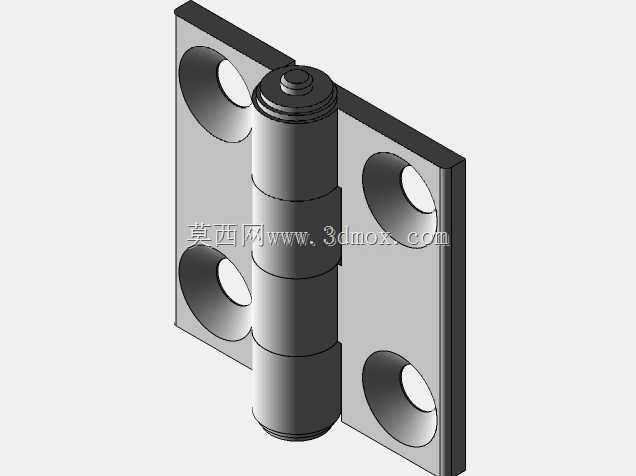

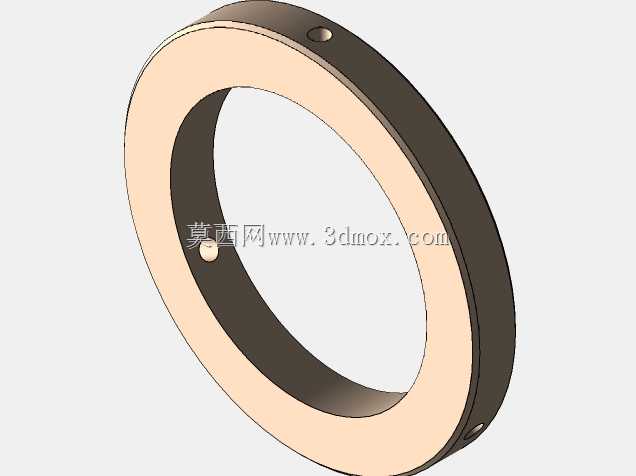

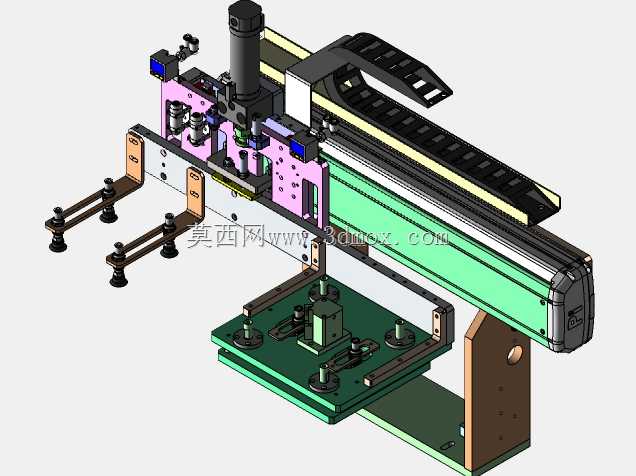

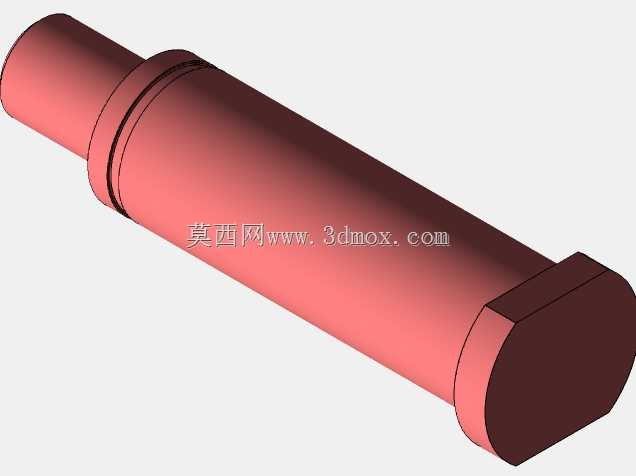

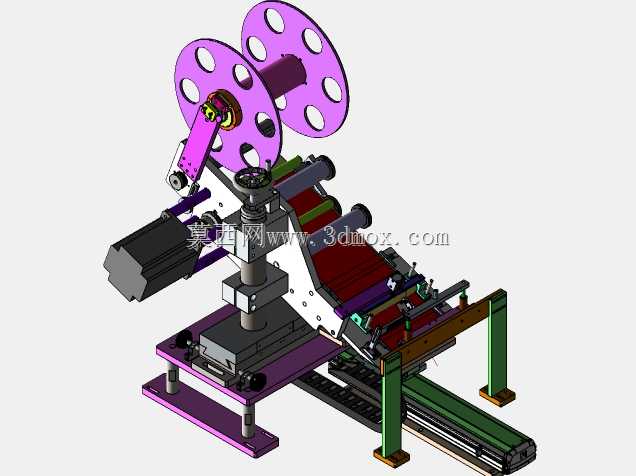

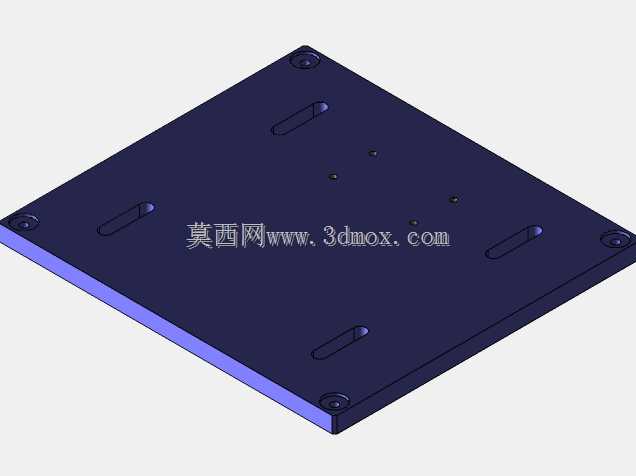

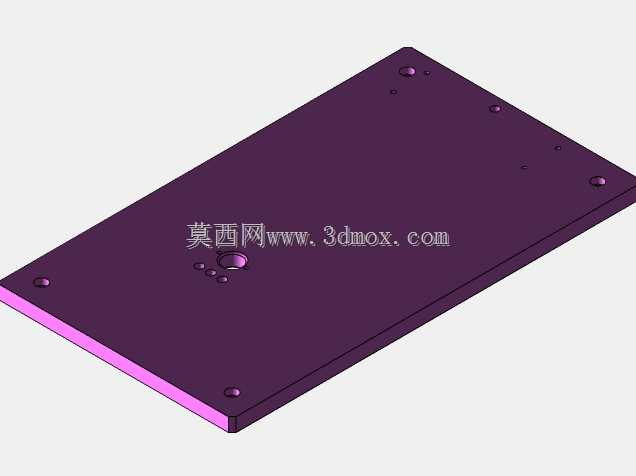

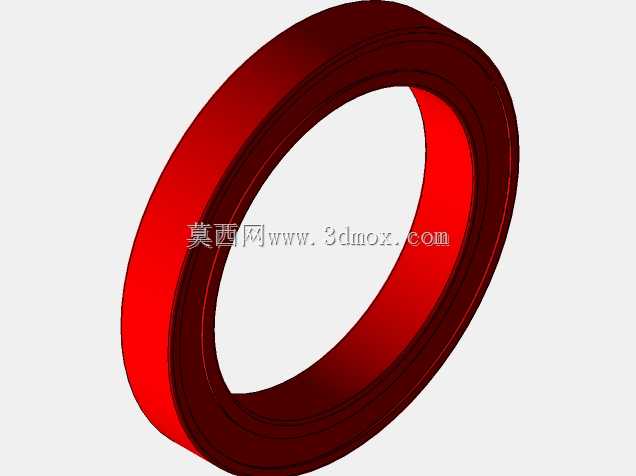

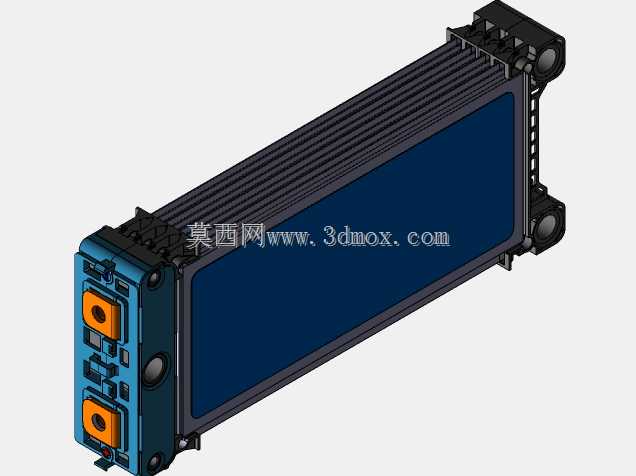

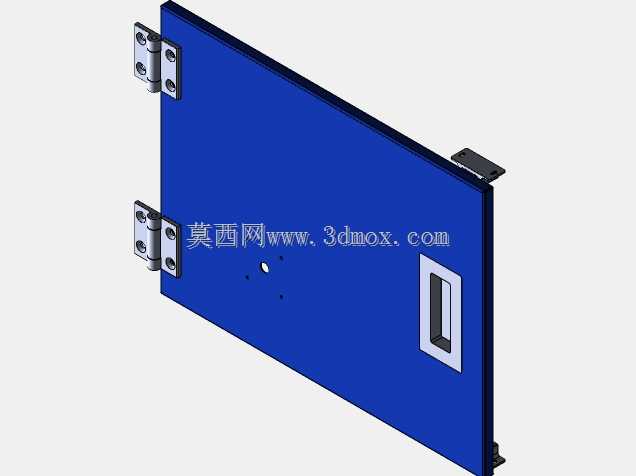

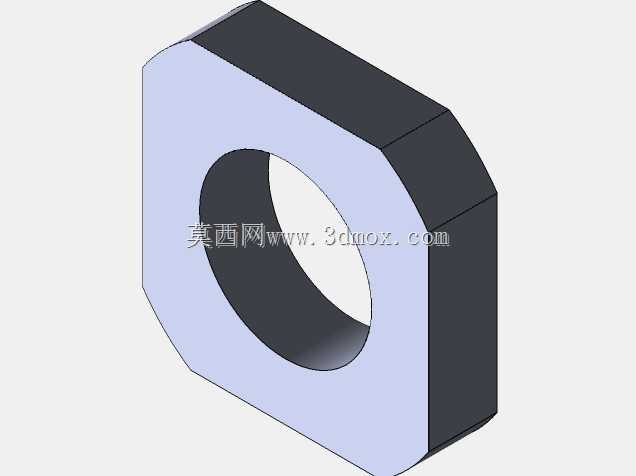

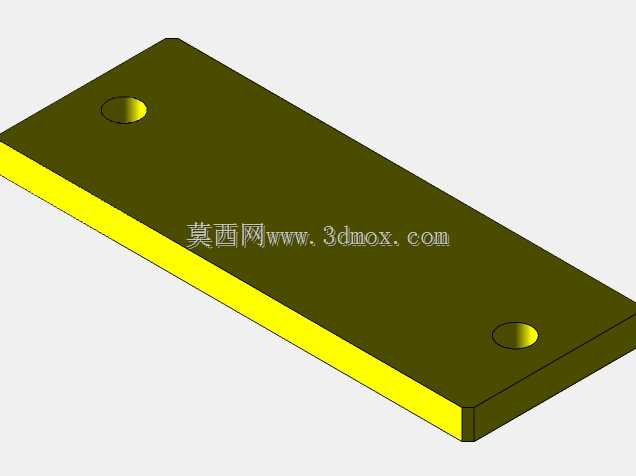

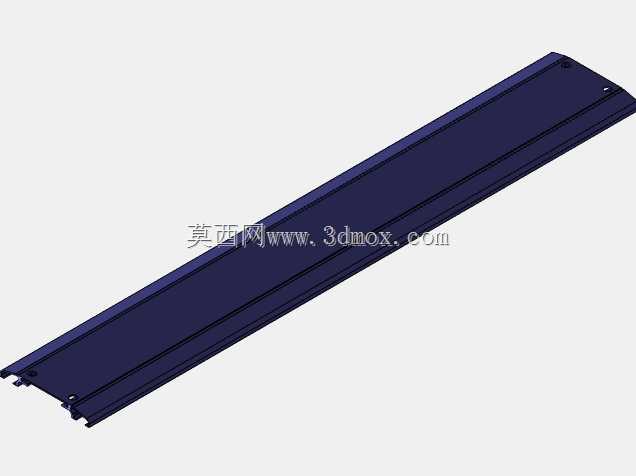

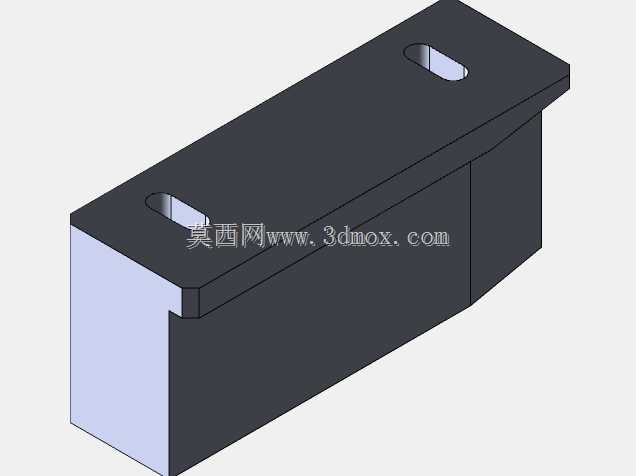

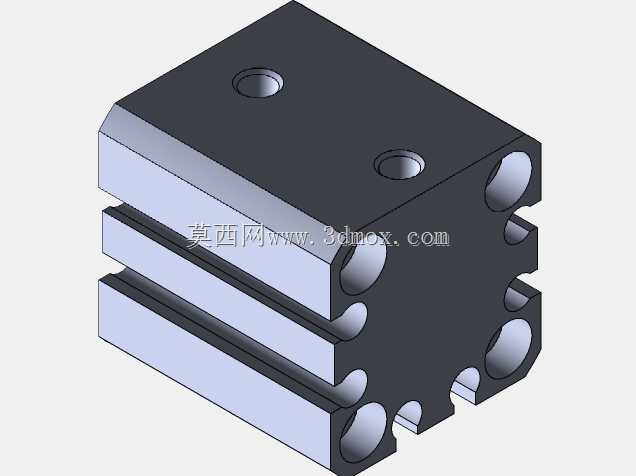

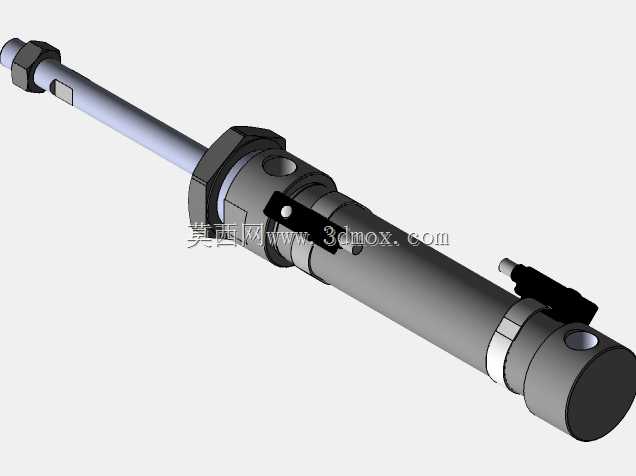

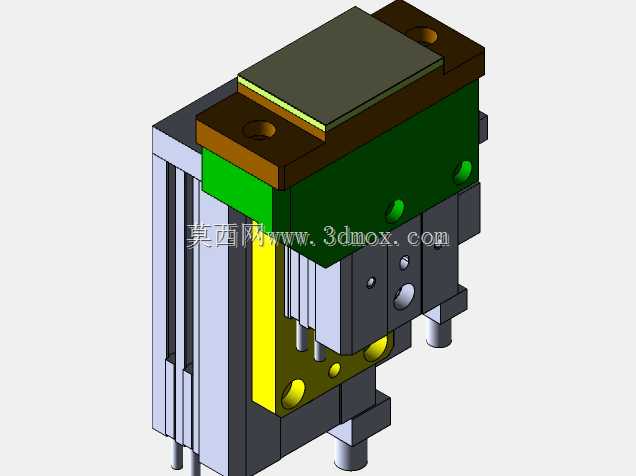

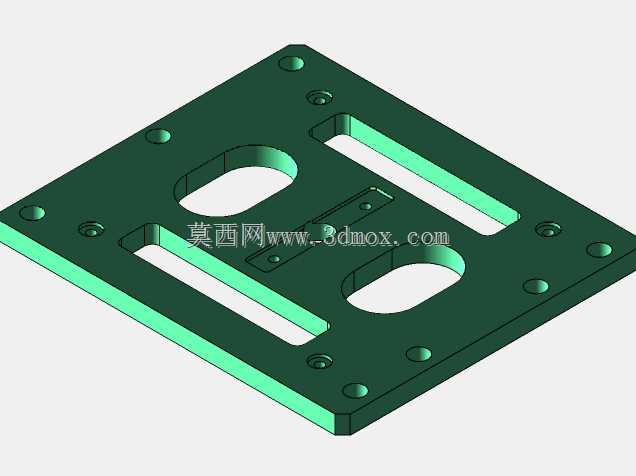

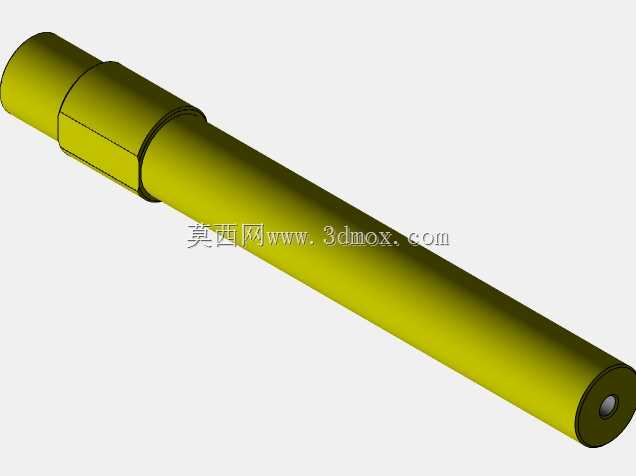

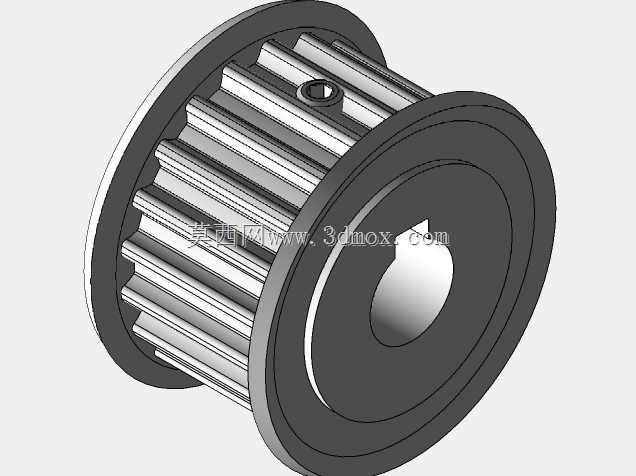

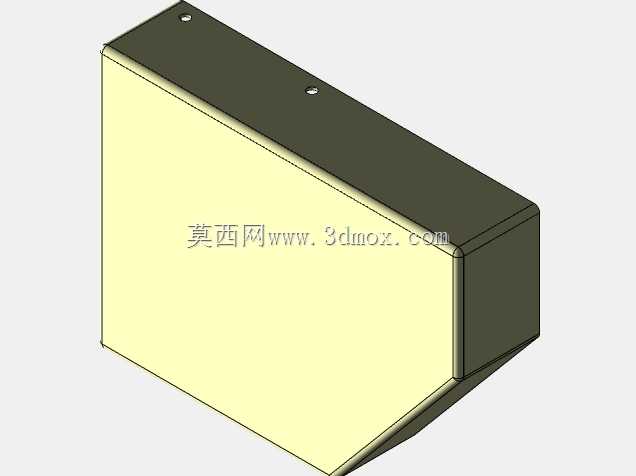

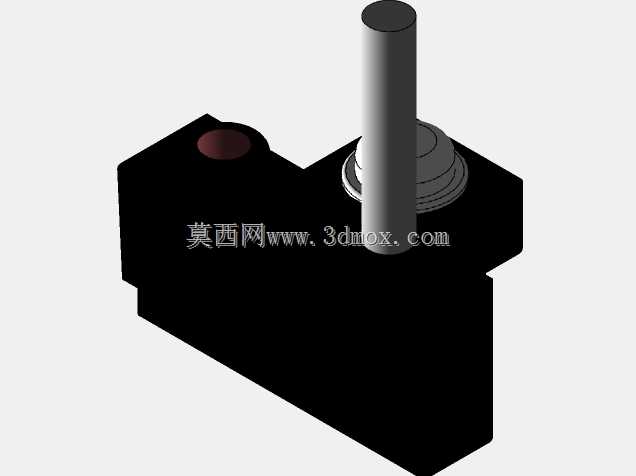

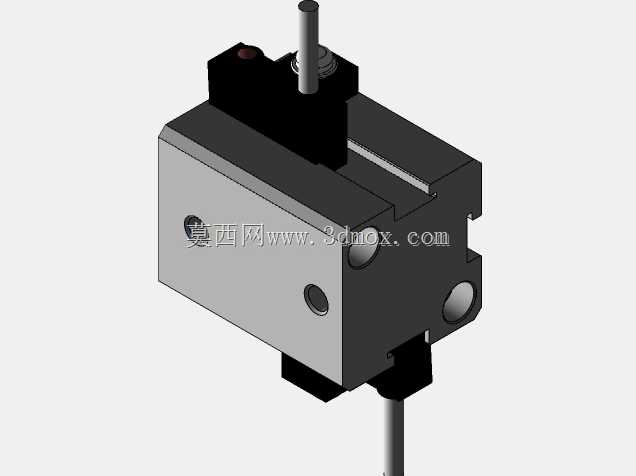

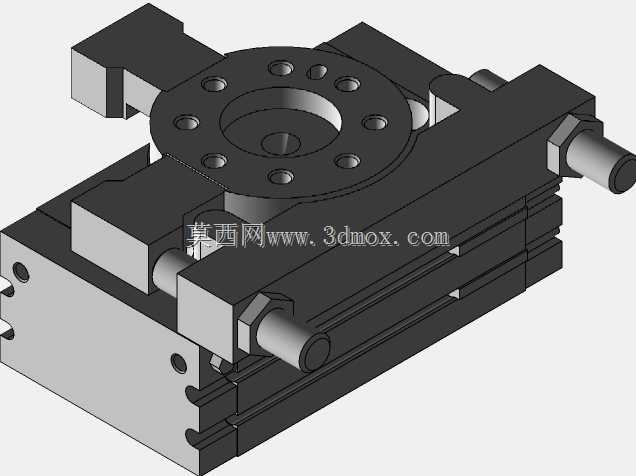

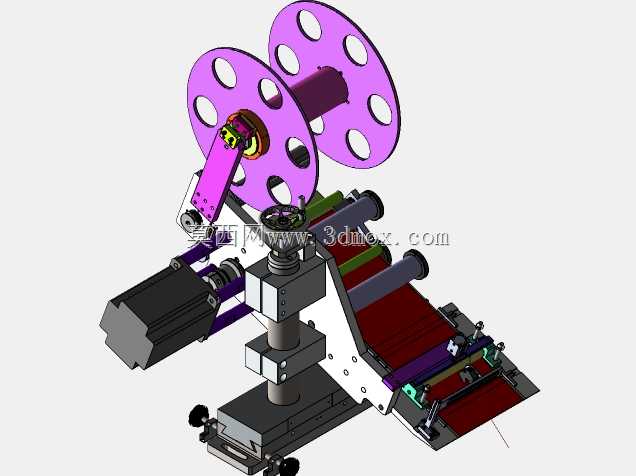

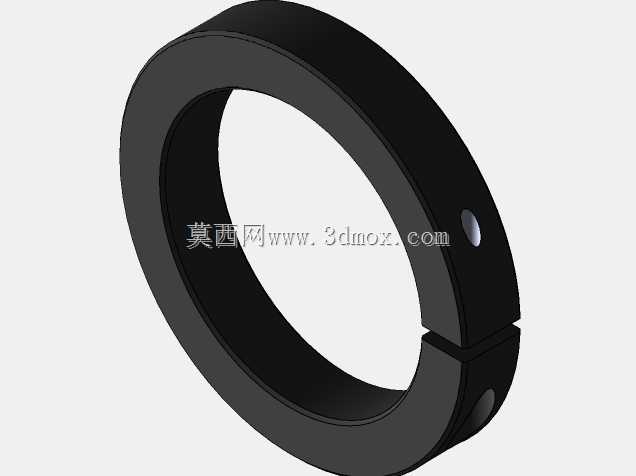

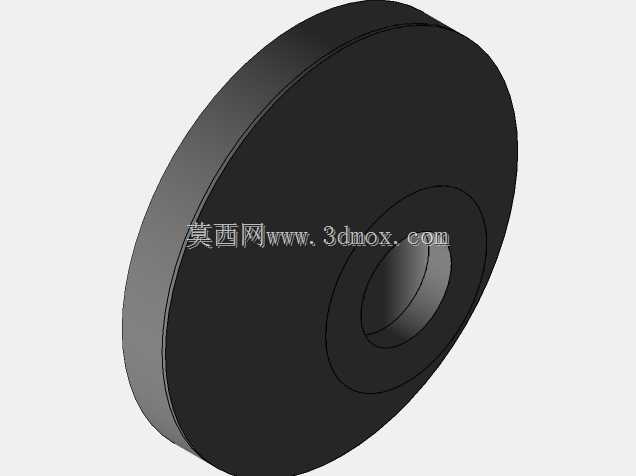

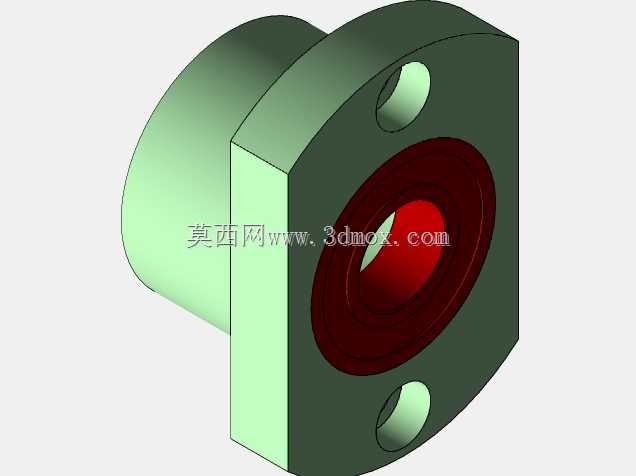

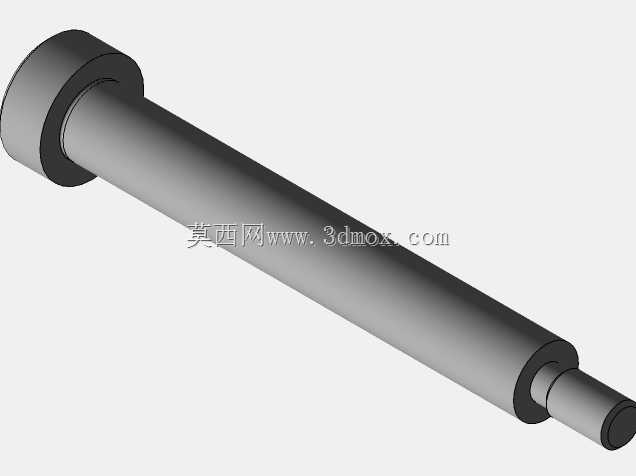

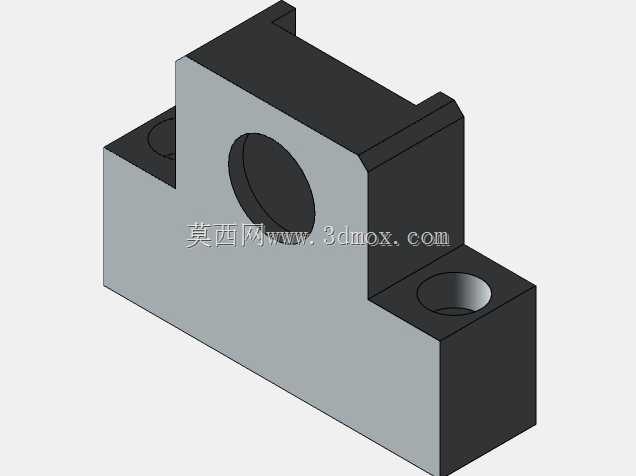

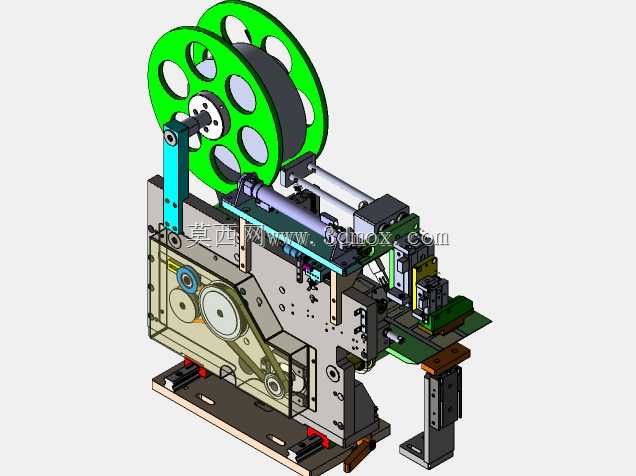

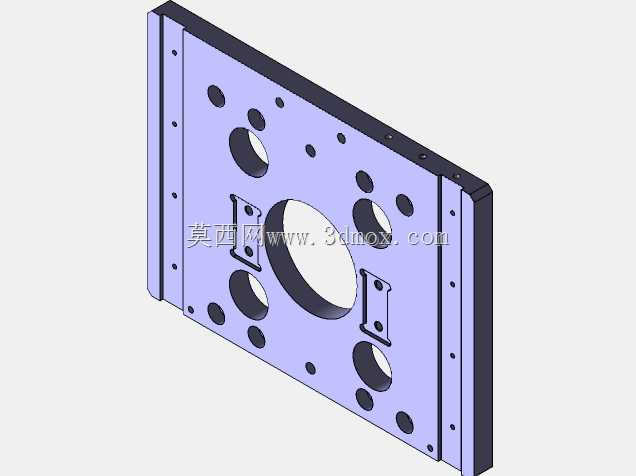

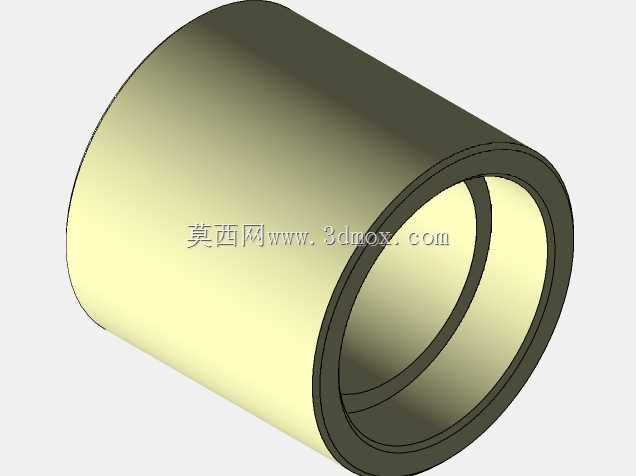

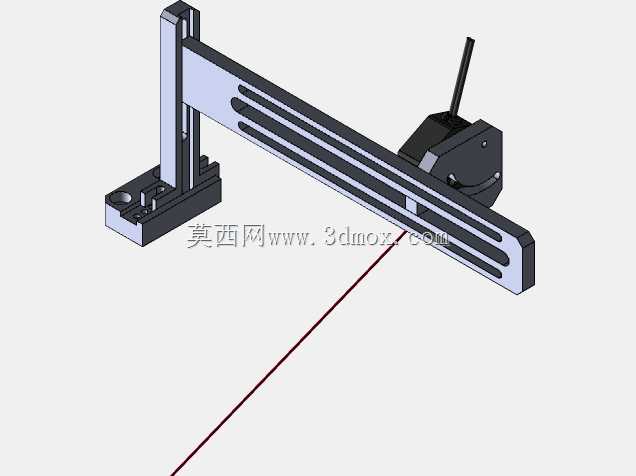

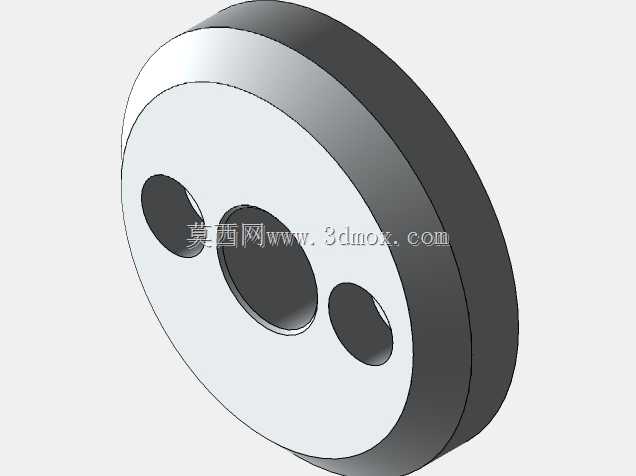

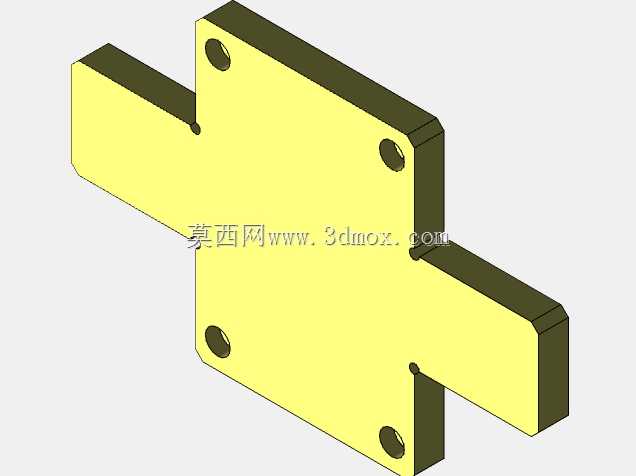

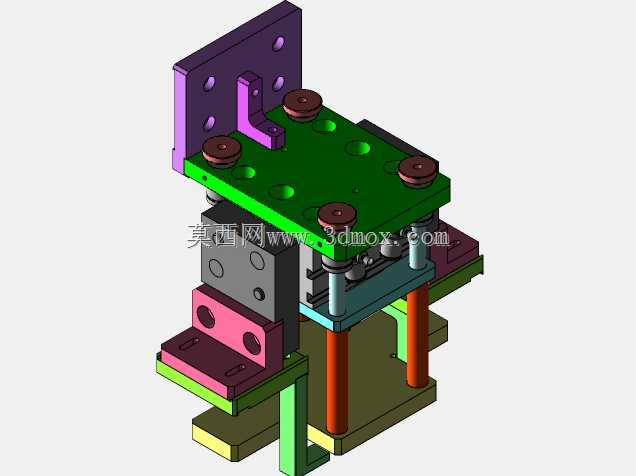

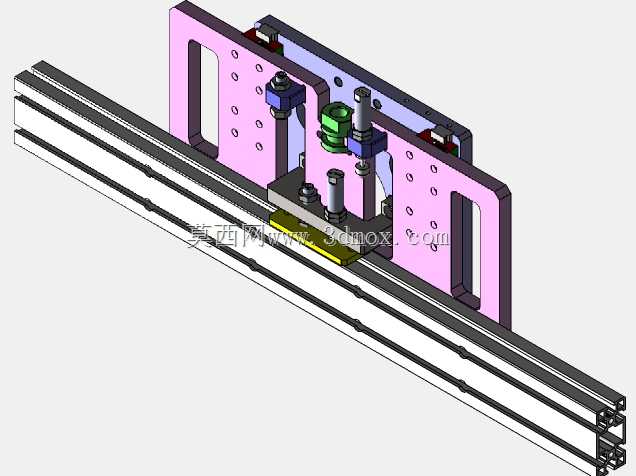

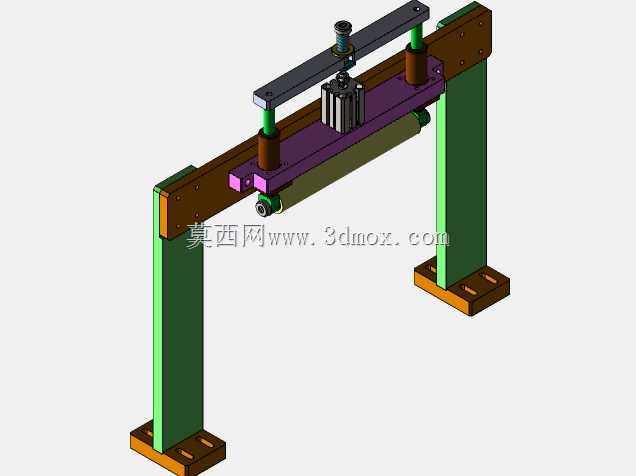

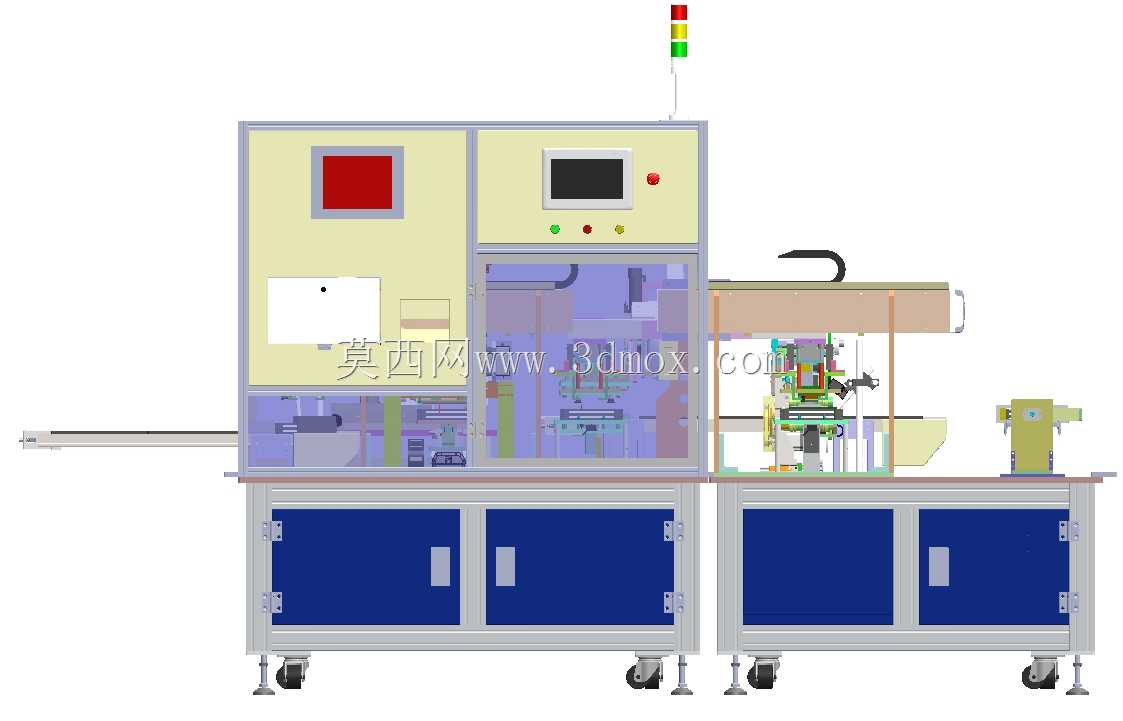

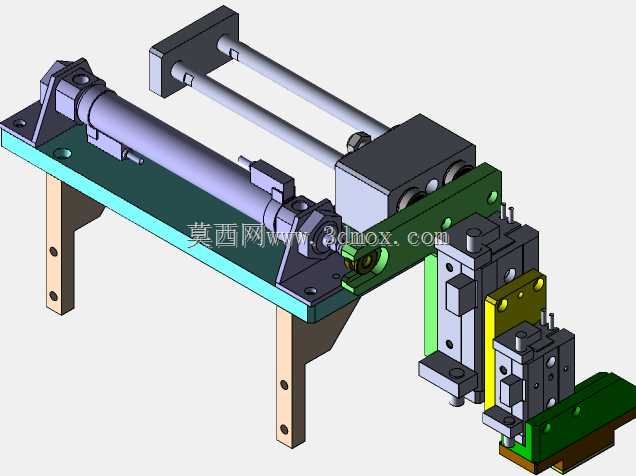

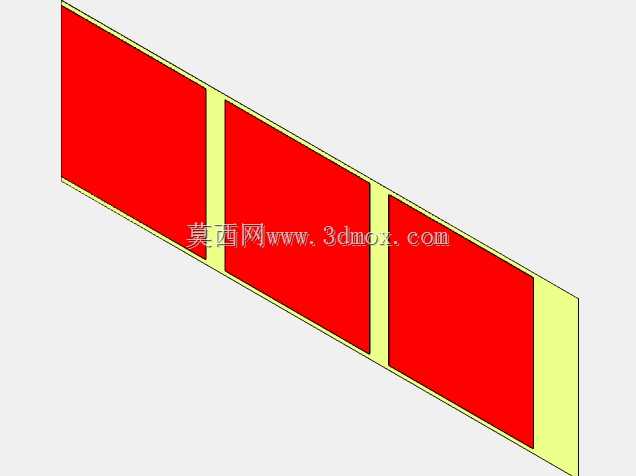

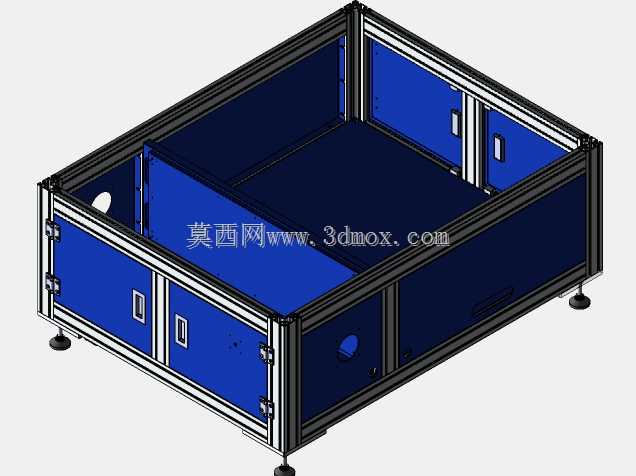

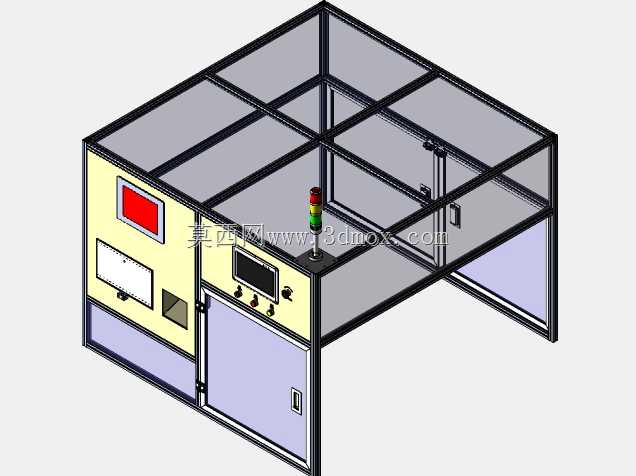

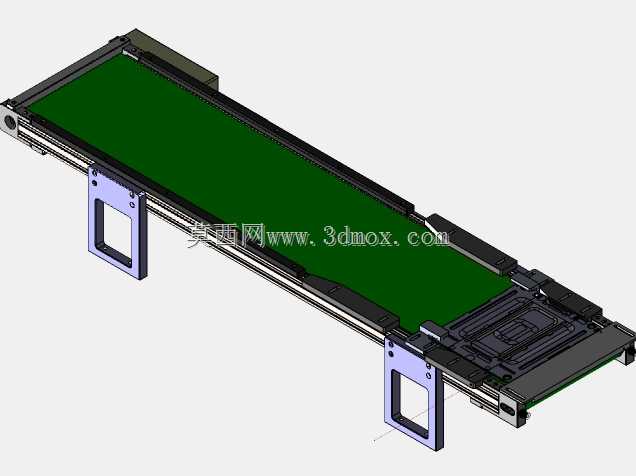

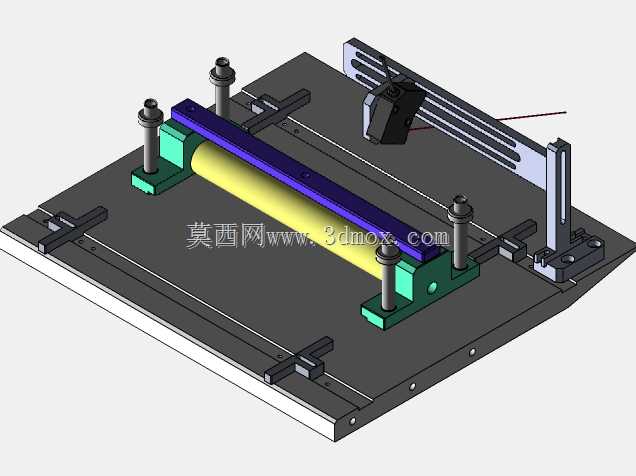

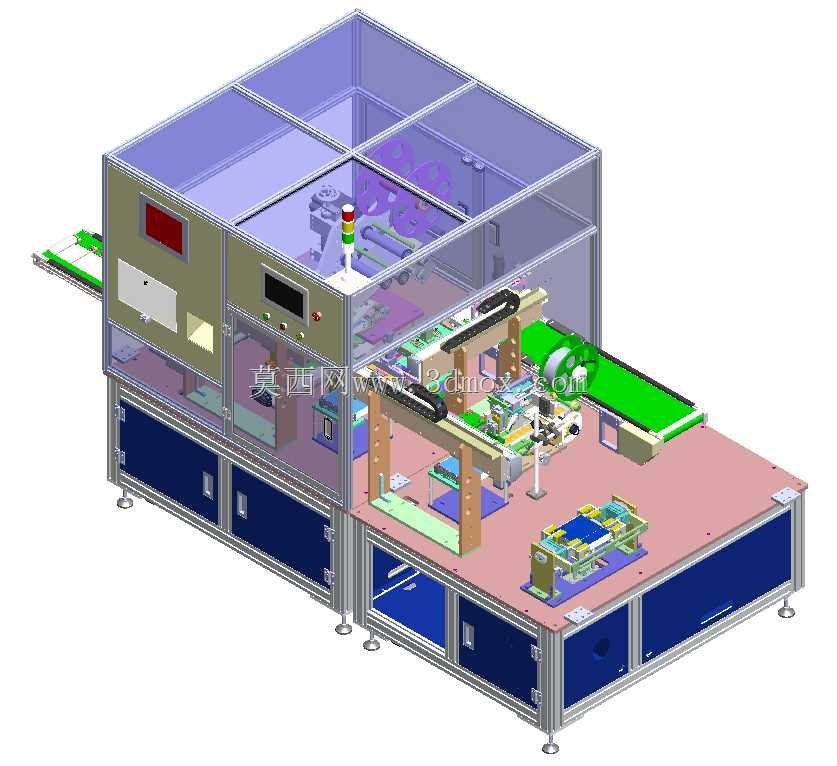

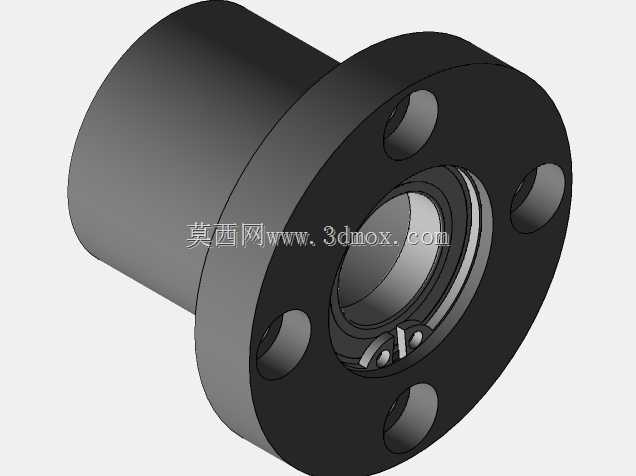

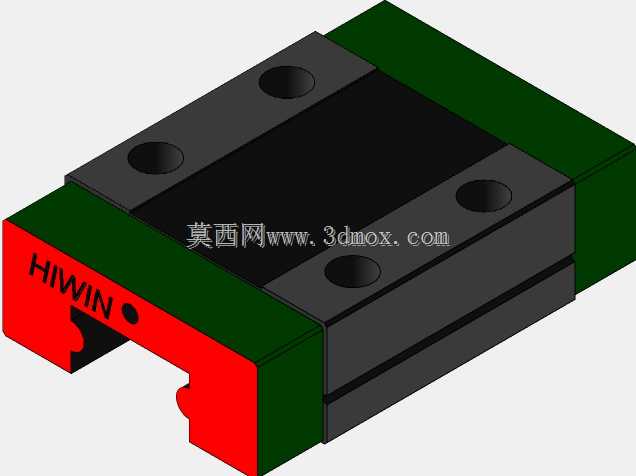

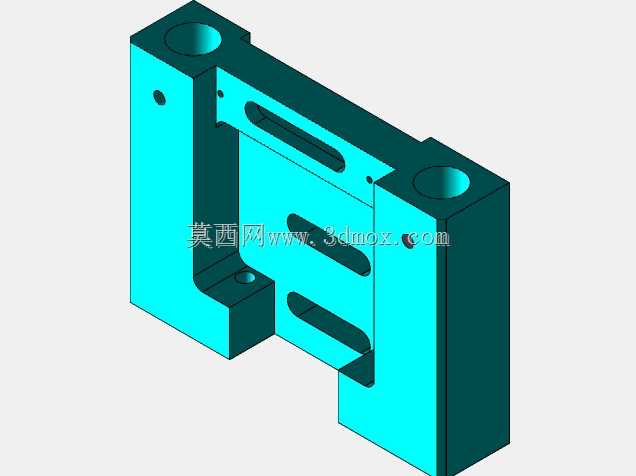

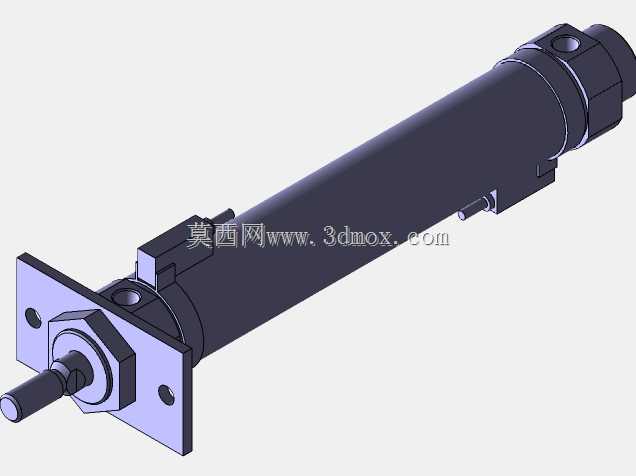

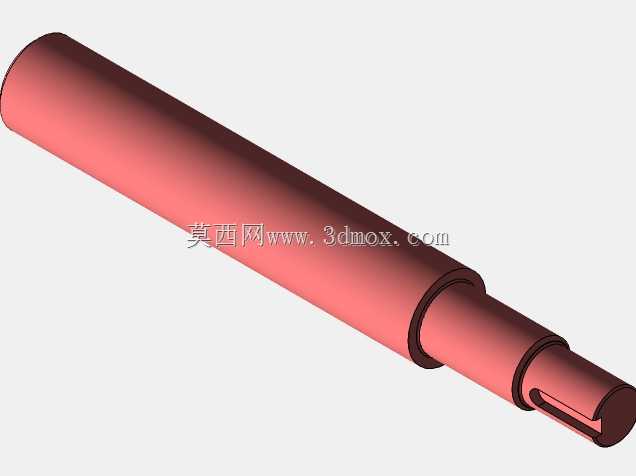

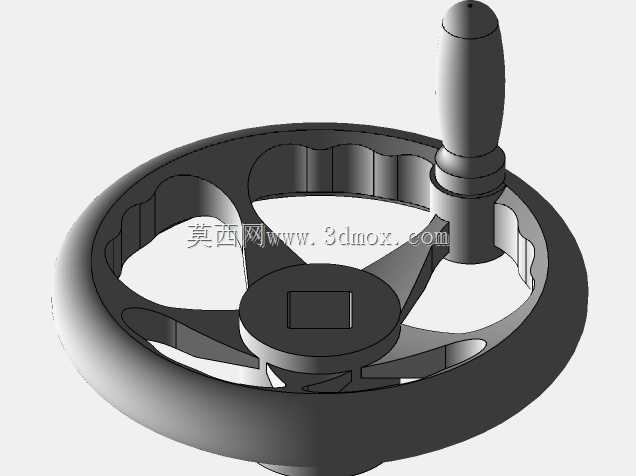

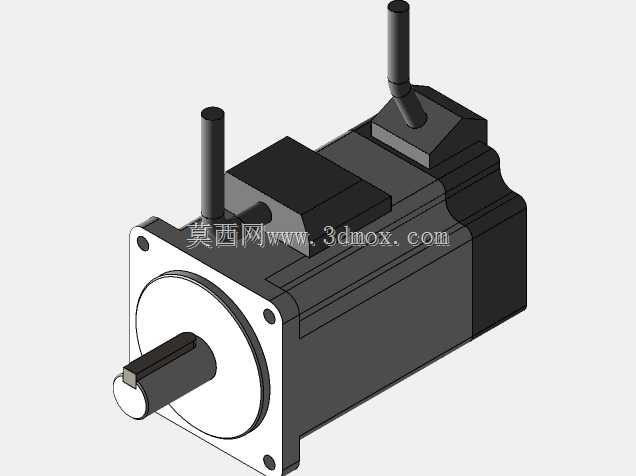

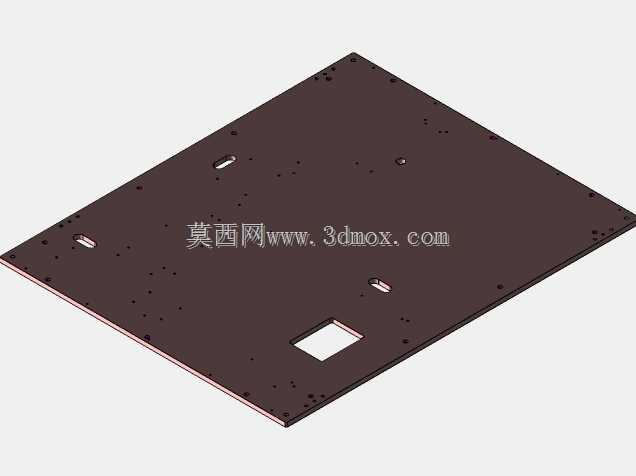

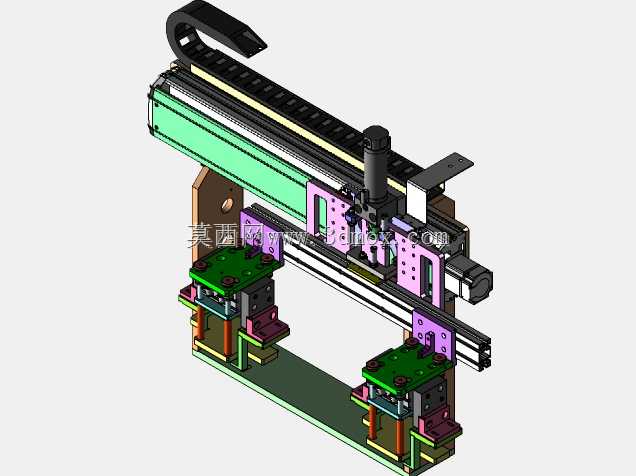

　　这套结构针对方形动力电池生产后段的表面防护工序设计，核心解决电芯外壳PET保护膜贴附过程中的定位基准偏差、膜材褶皱、边缘对齐度不足等现场常见问题。从实际产线应用场景来看，动力电池在完成入壳、气密性检测后，外壳表面需要贴附一层绝缘PET保护膜，避免后续模组装配过程中出现外壳划伤、绝缘层破损、电芯间短路风险，该结构作为贴膜设备上的核心定位压合构件，直接决定保护膜贴附的良率与生产节拍。

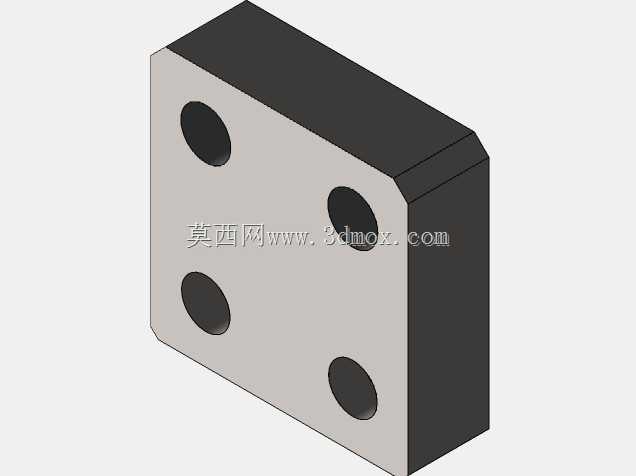

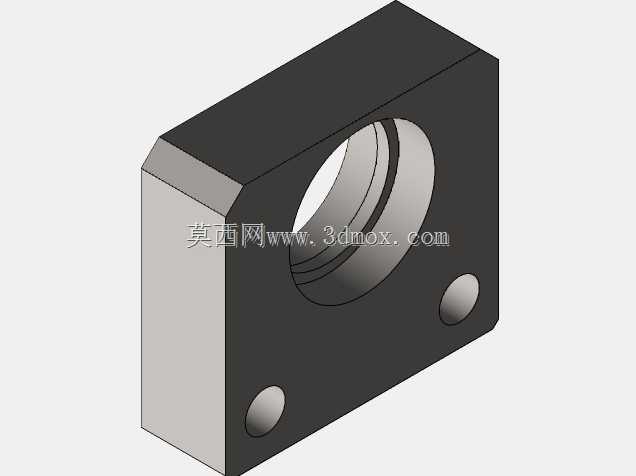

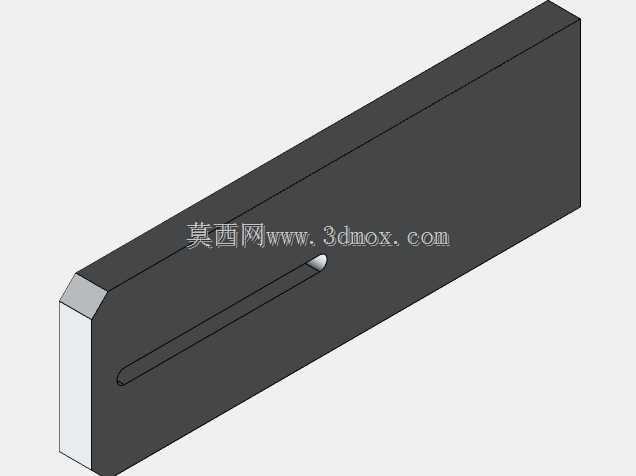

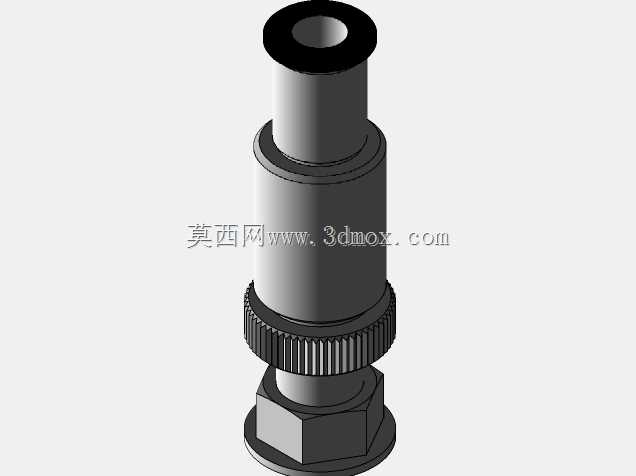

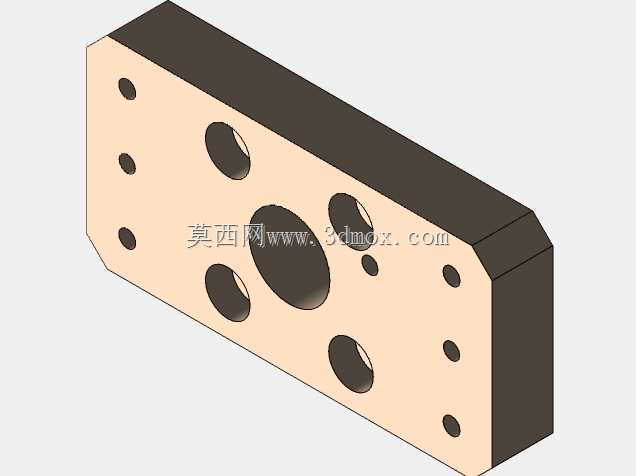

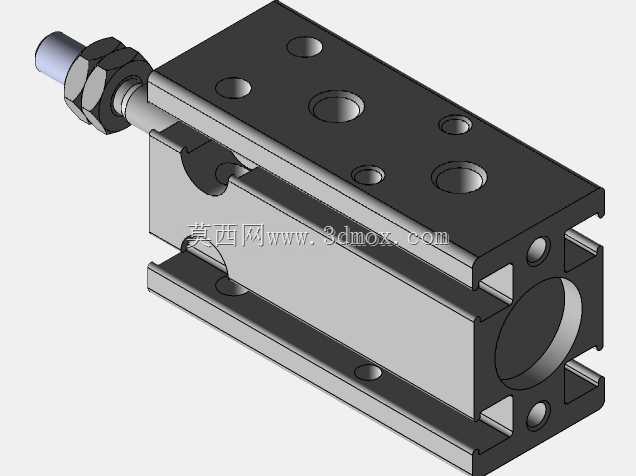

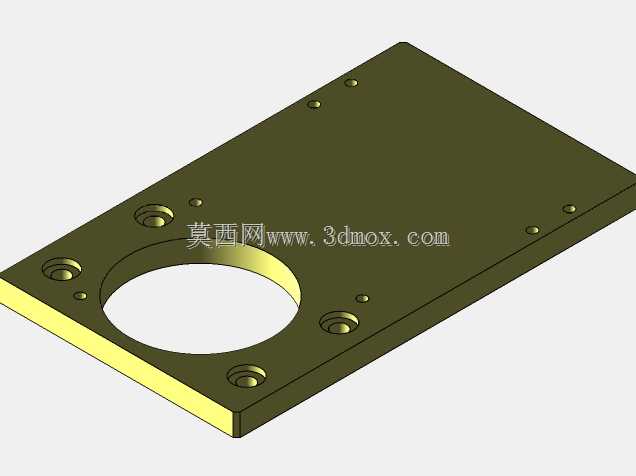

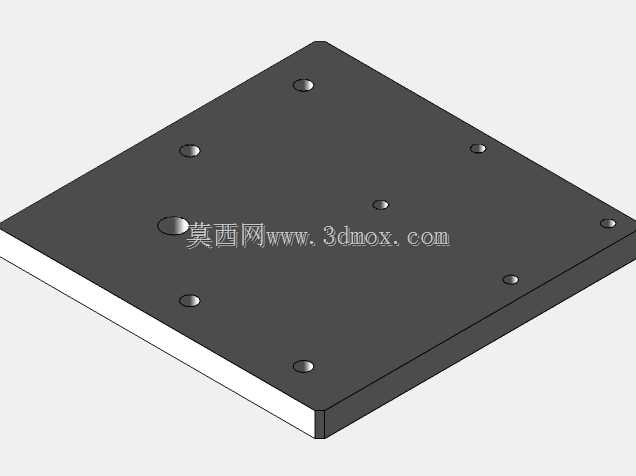

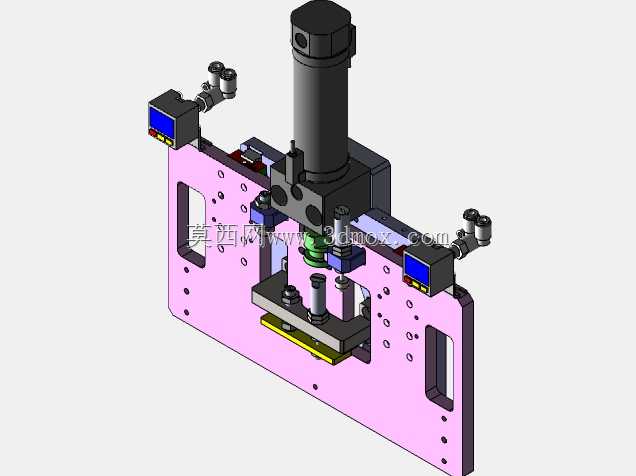

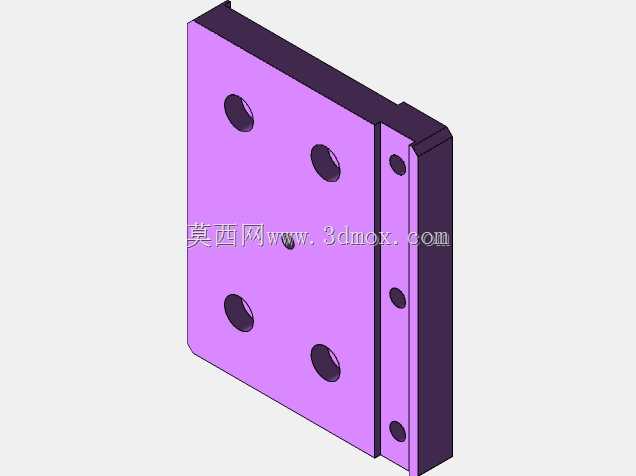

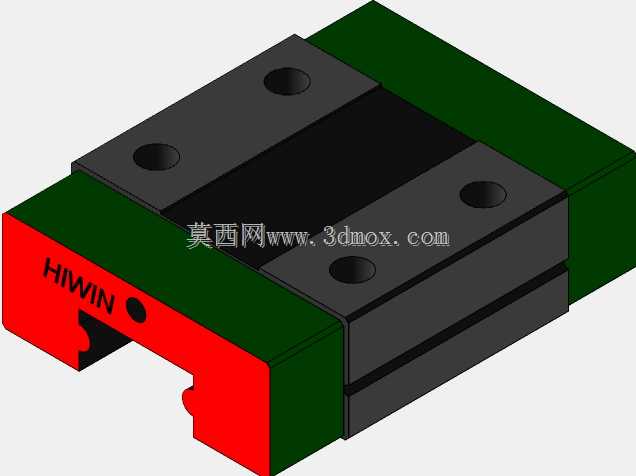

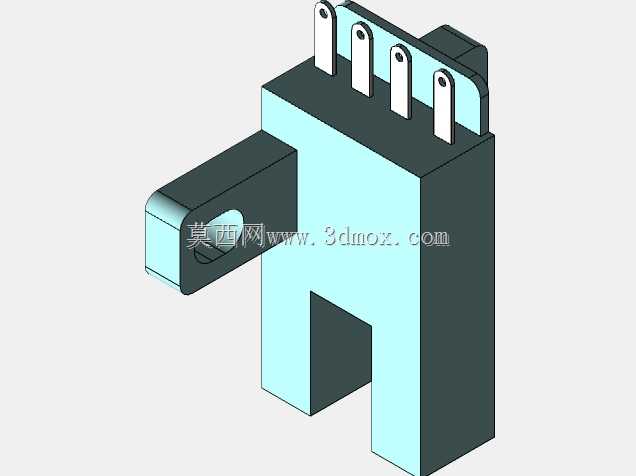

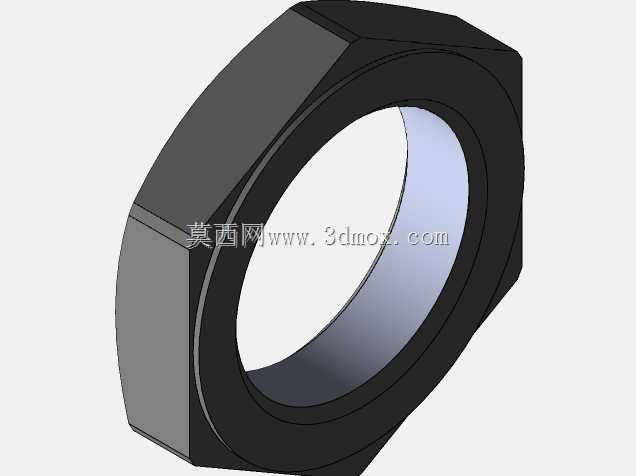

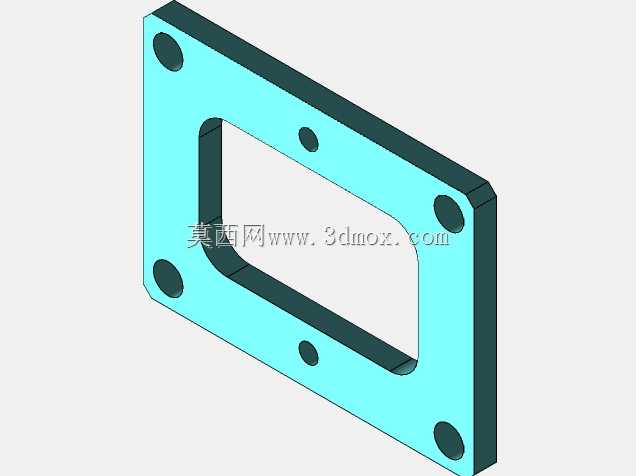

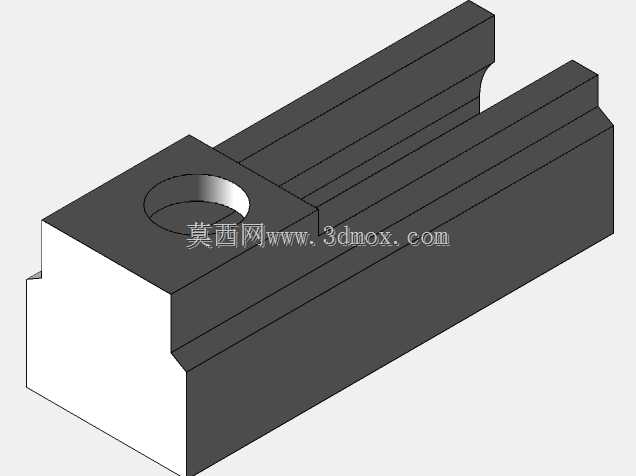

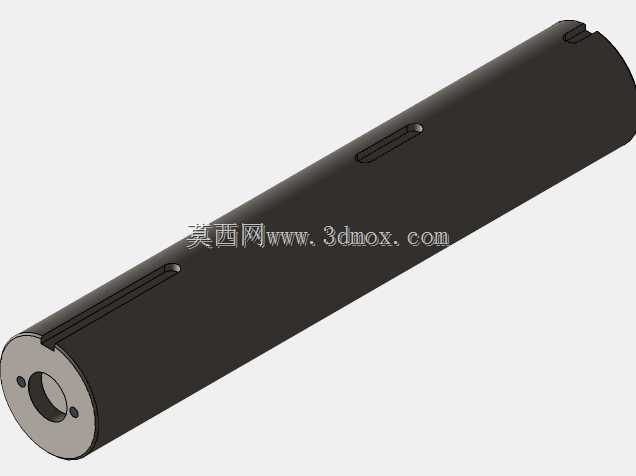

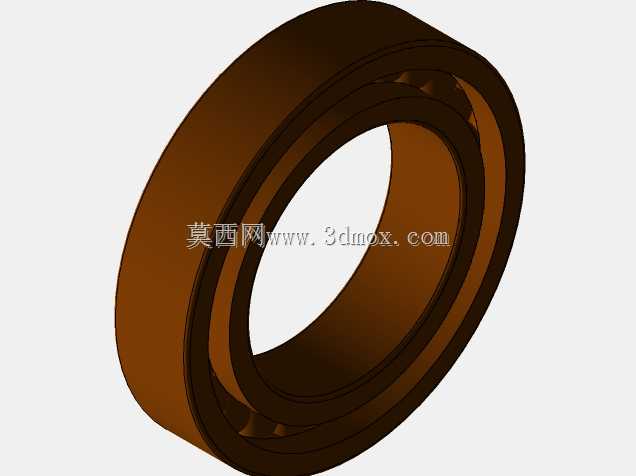

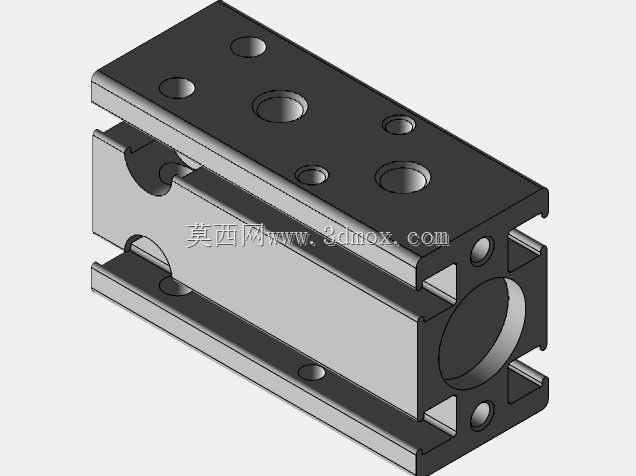

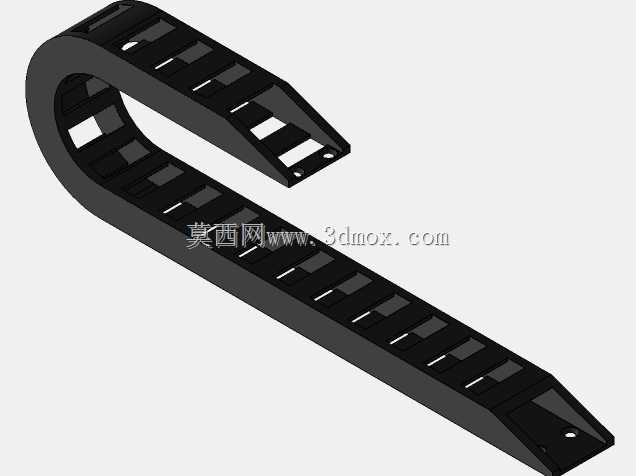

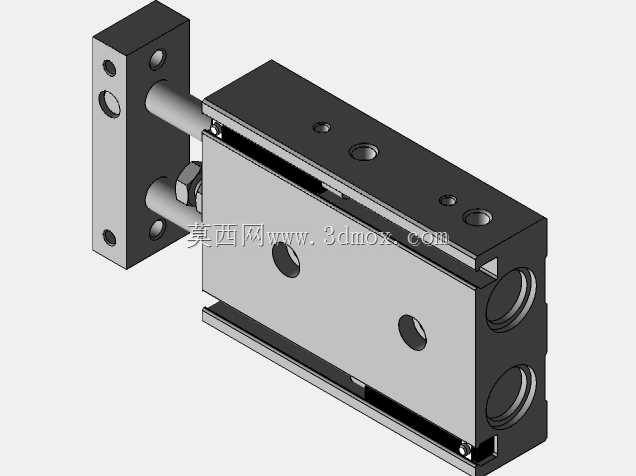

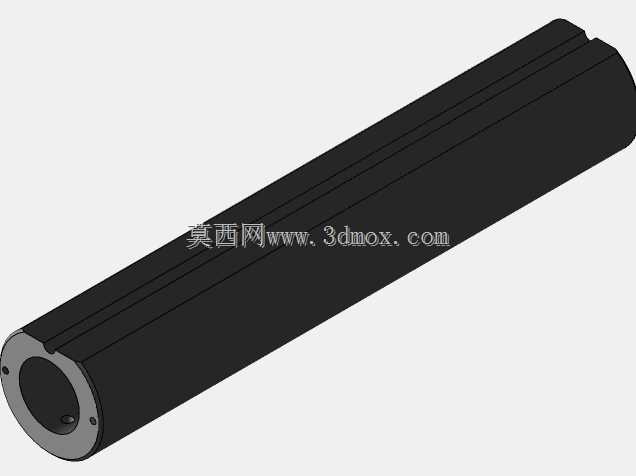

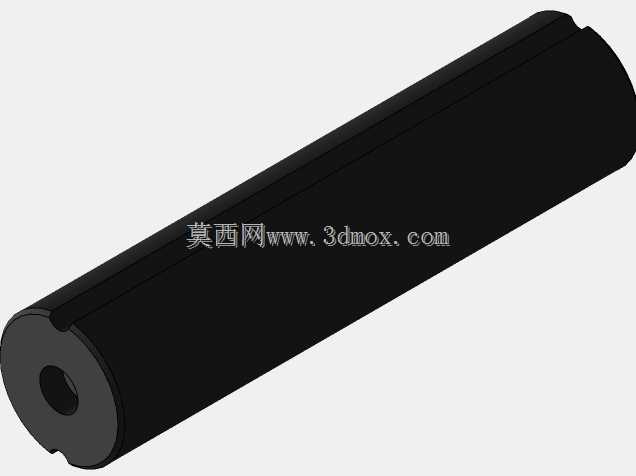

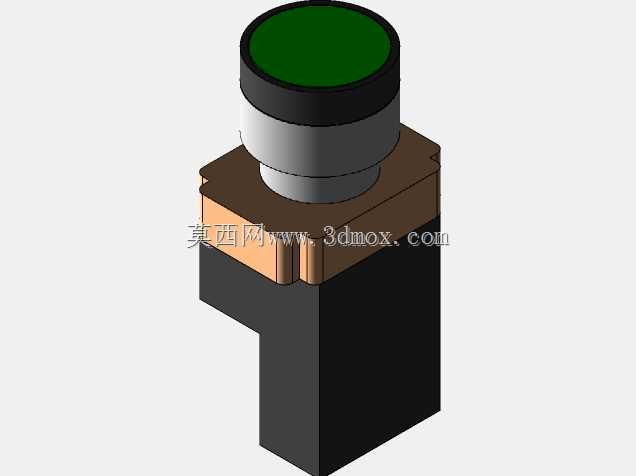

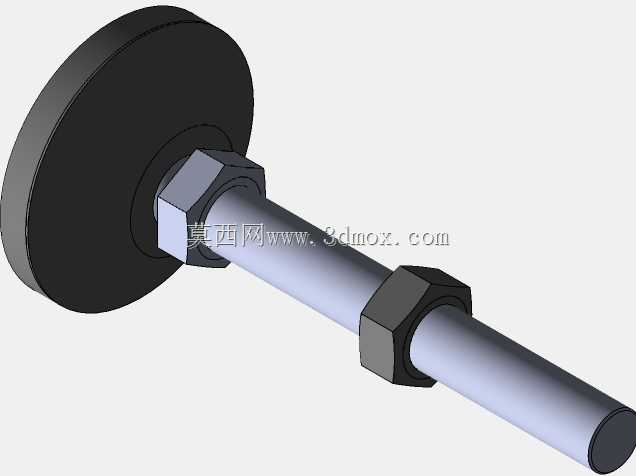

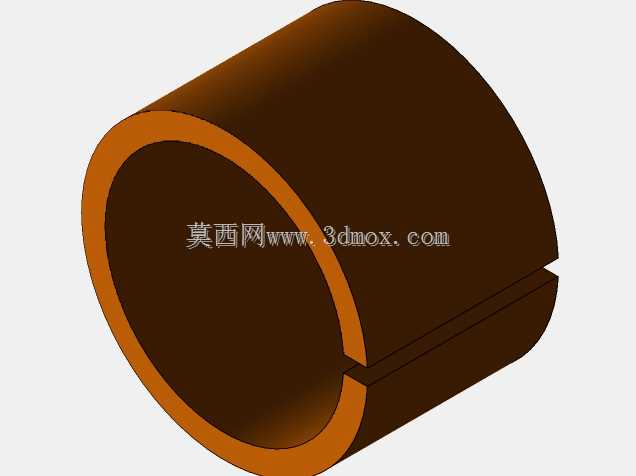

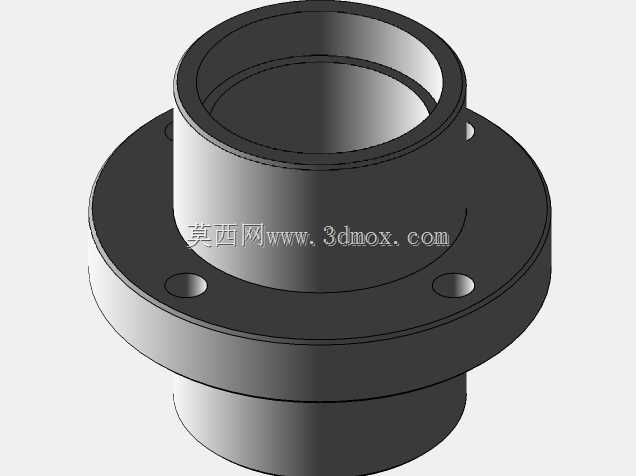

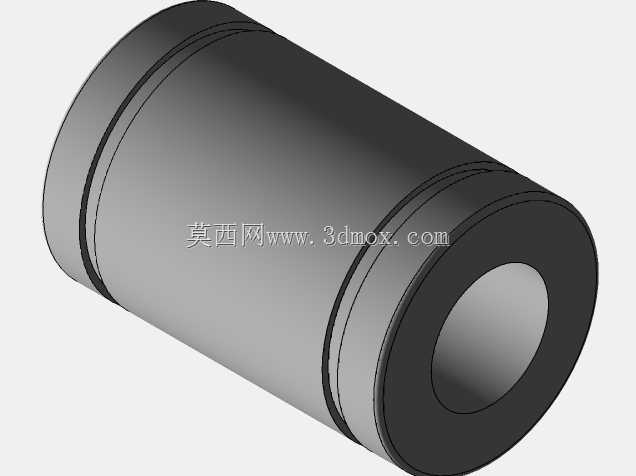

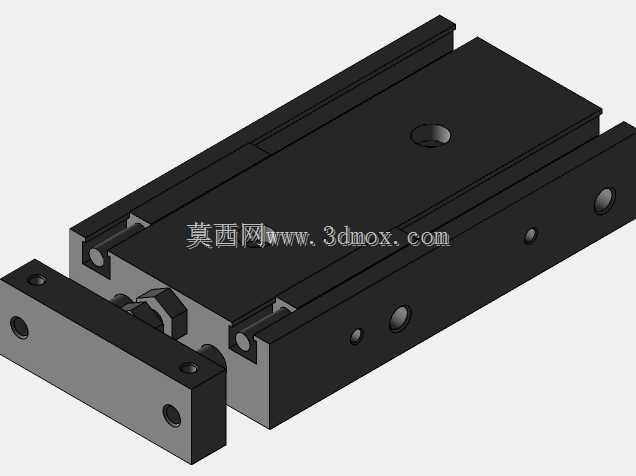

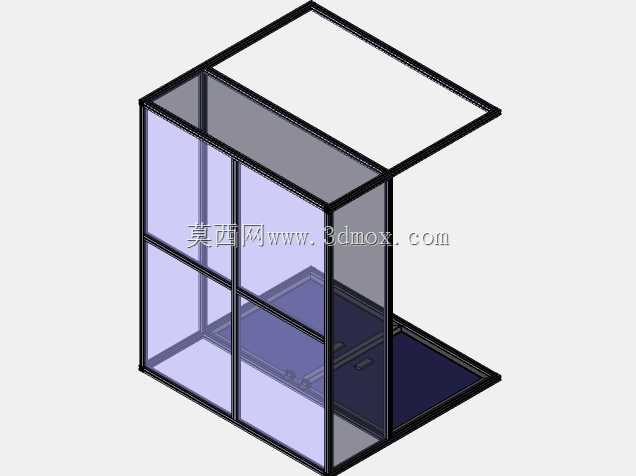

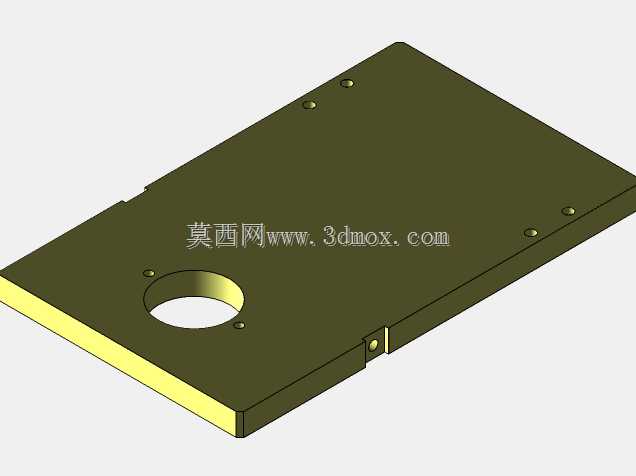

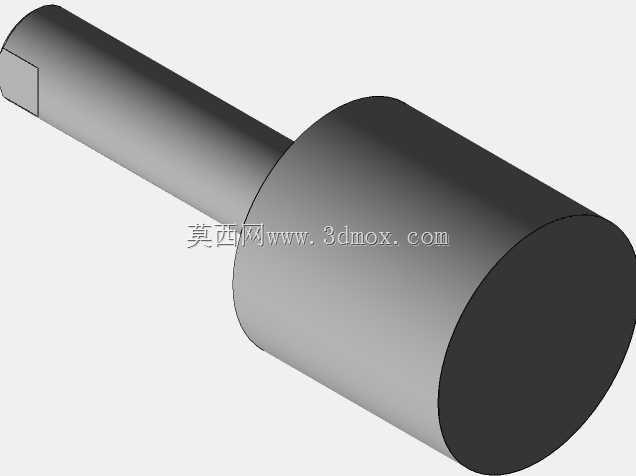

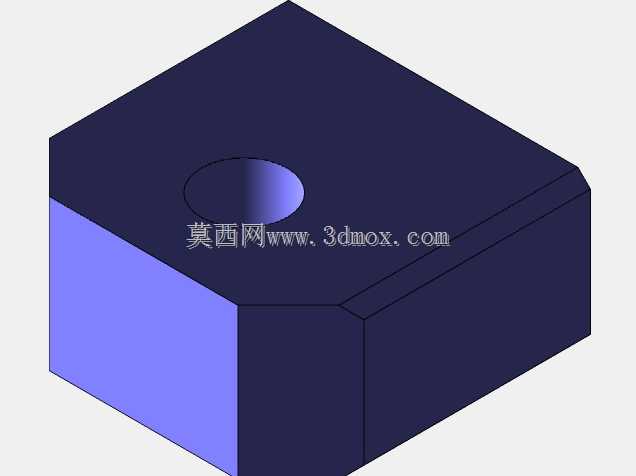

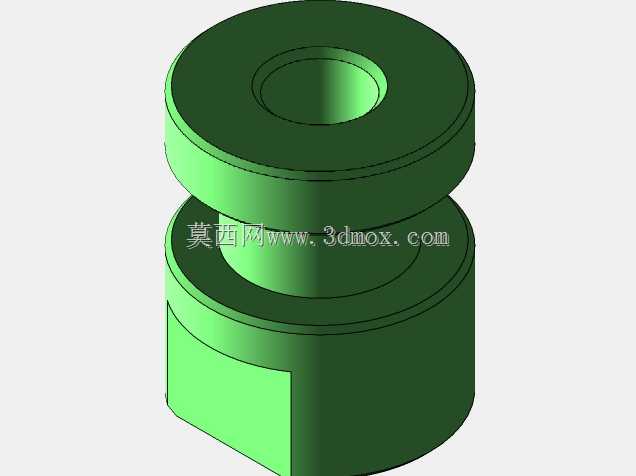

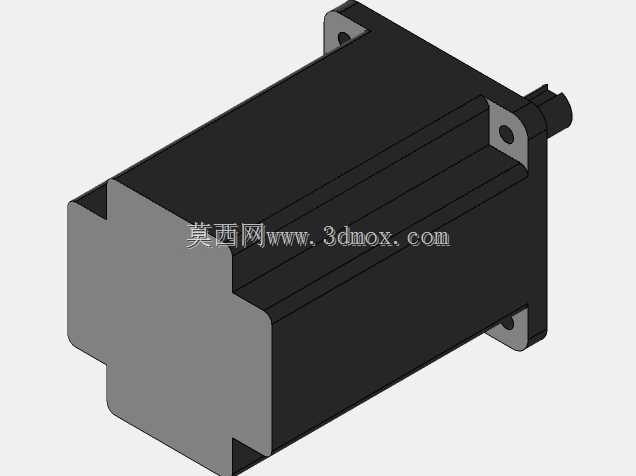

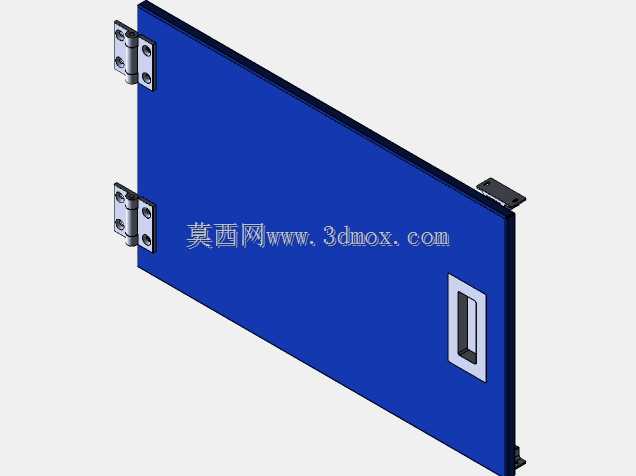

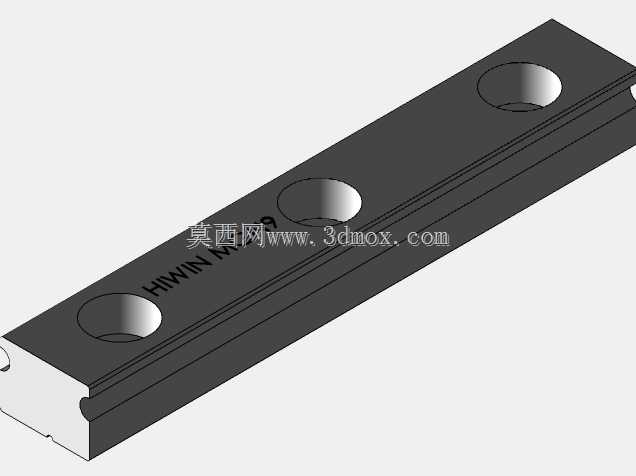

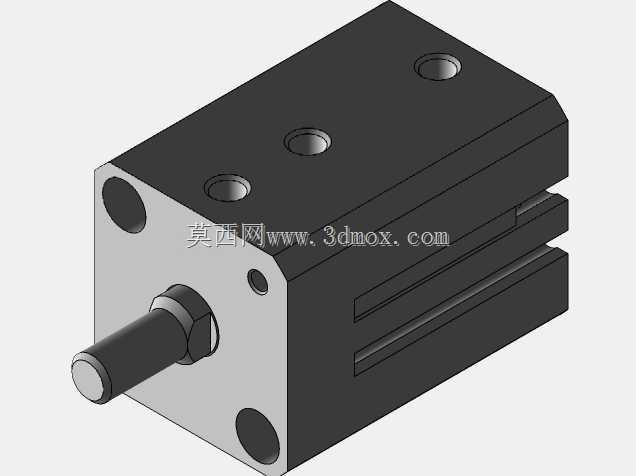

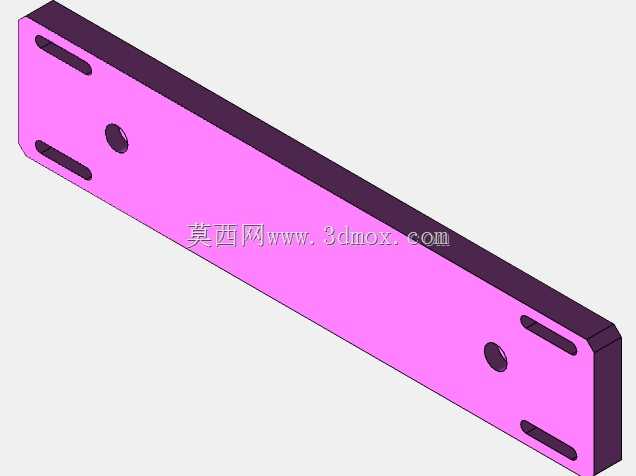

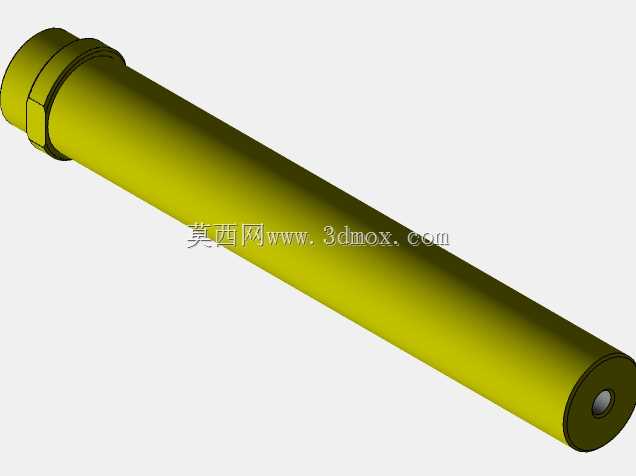

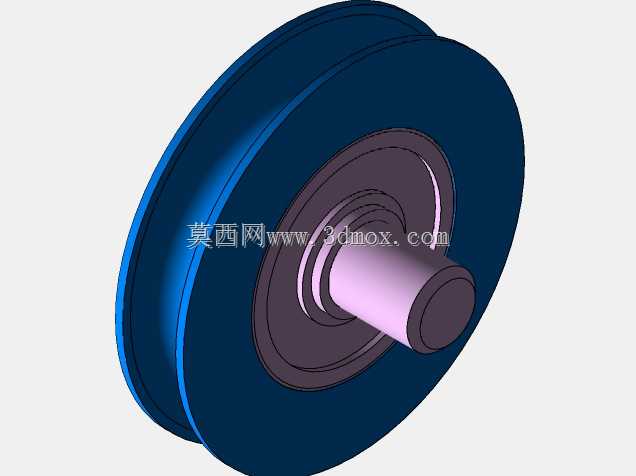

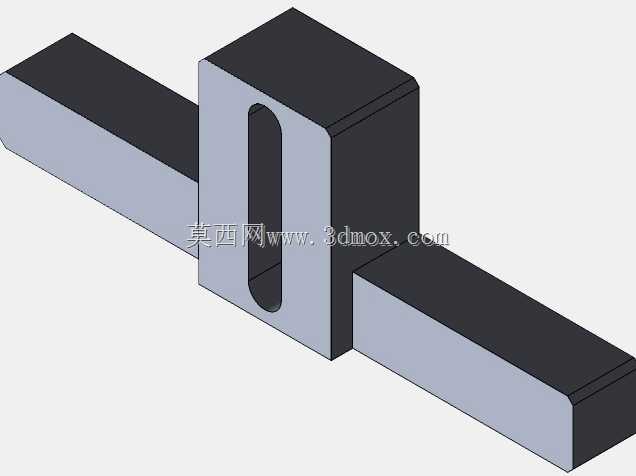

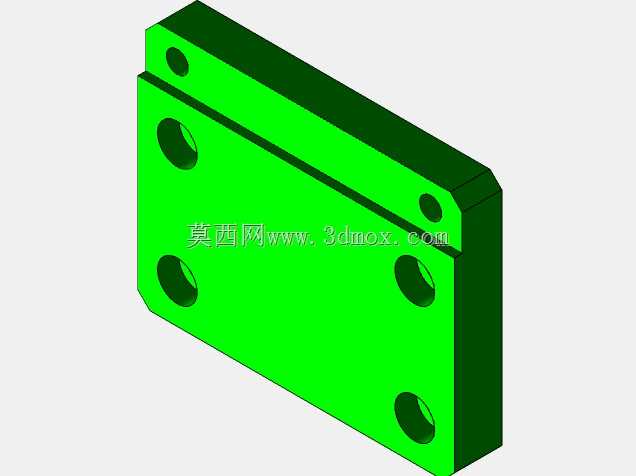

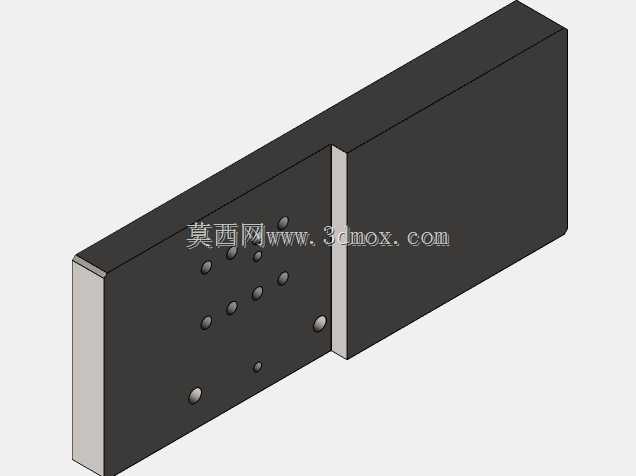

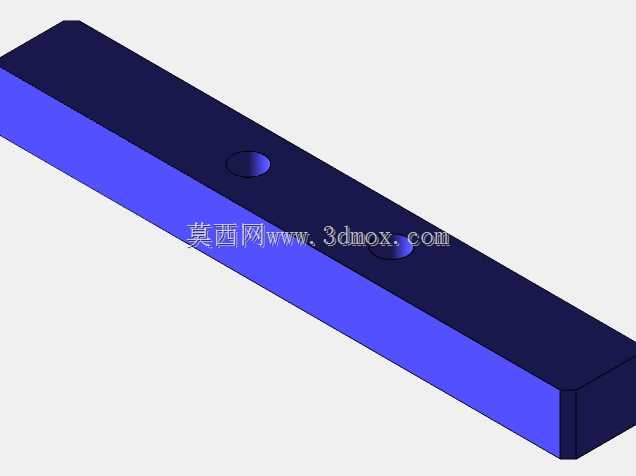

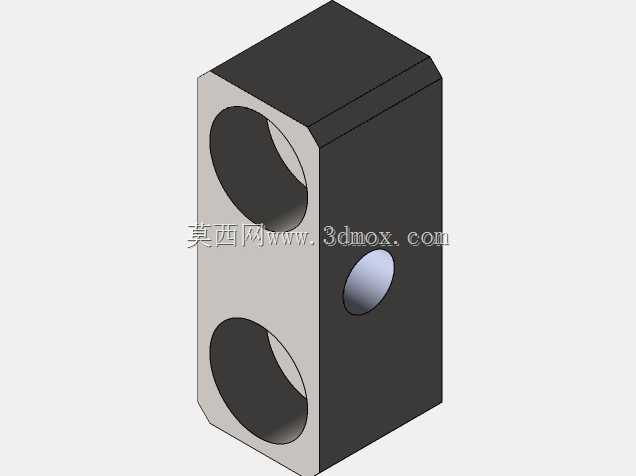

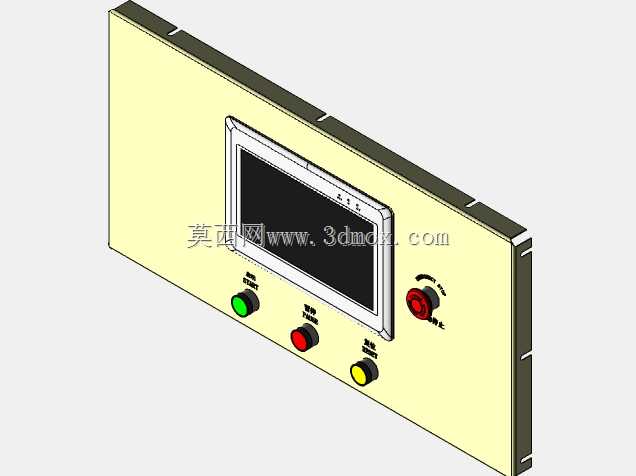

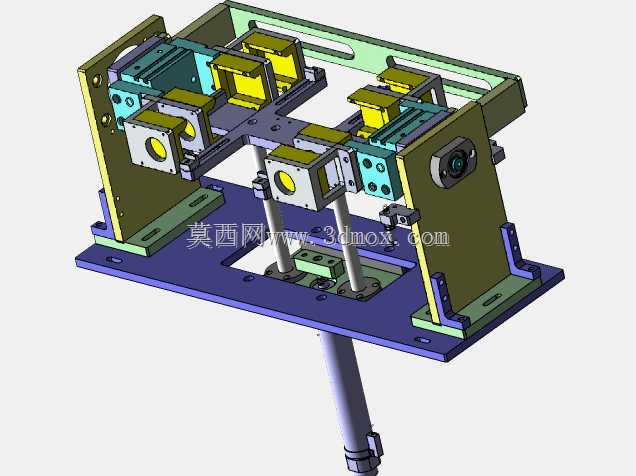

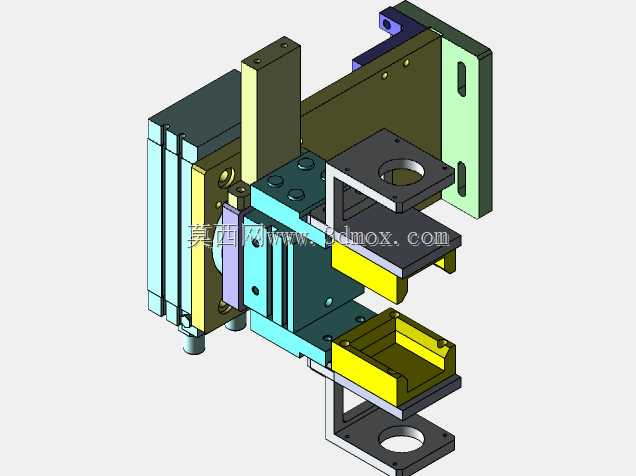

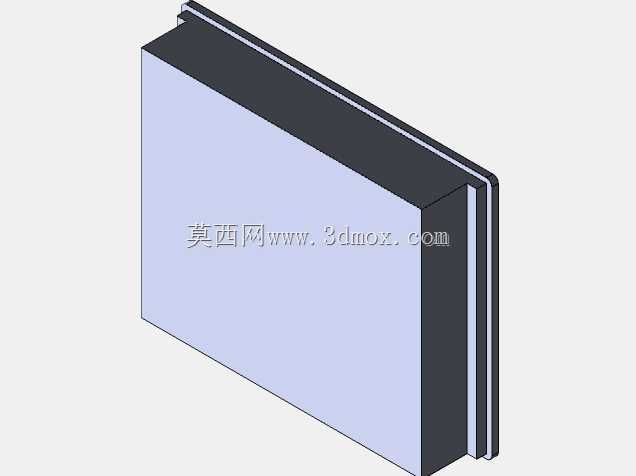

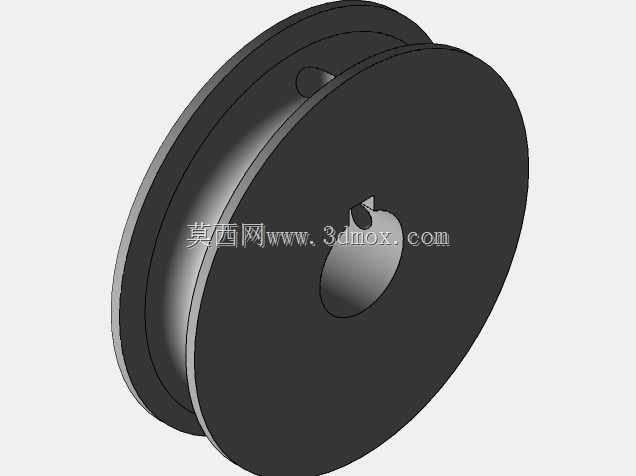

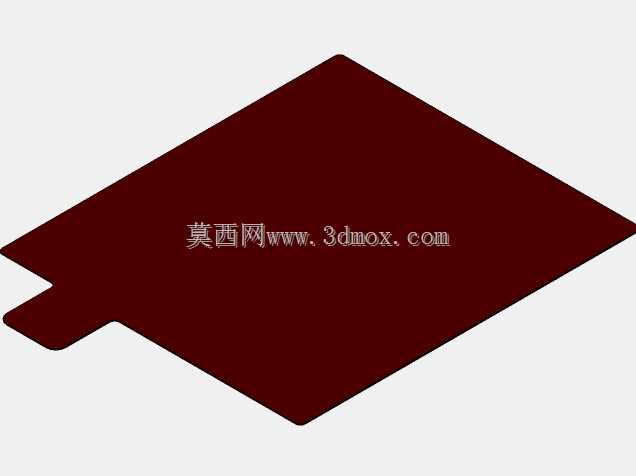

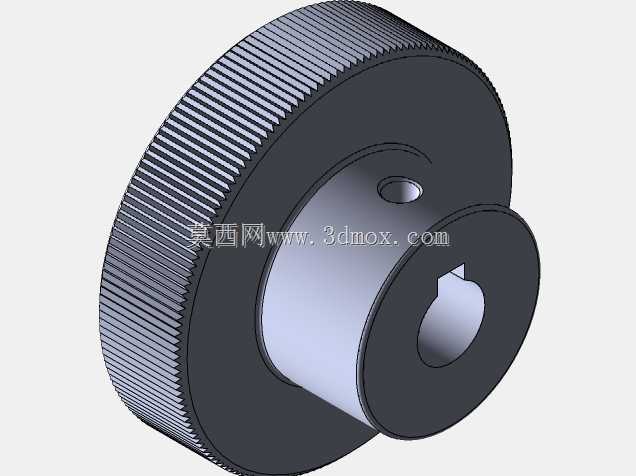

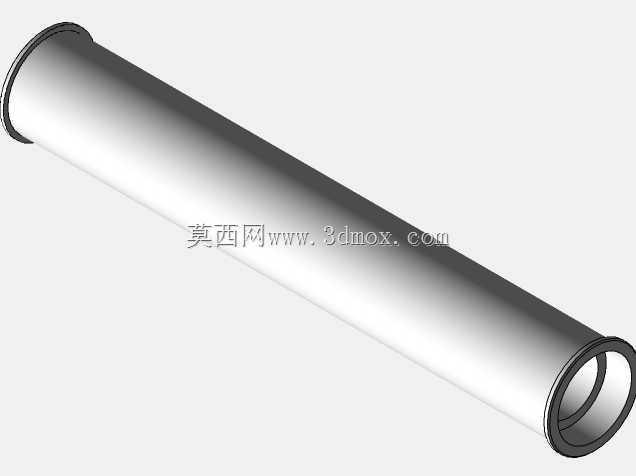

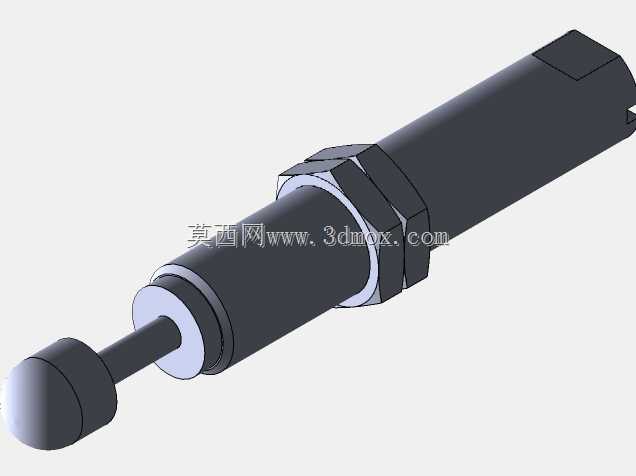

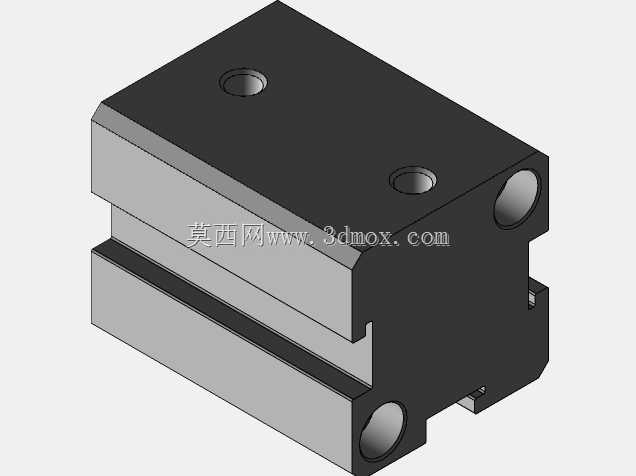

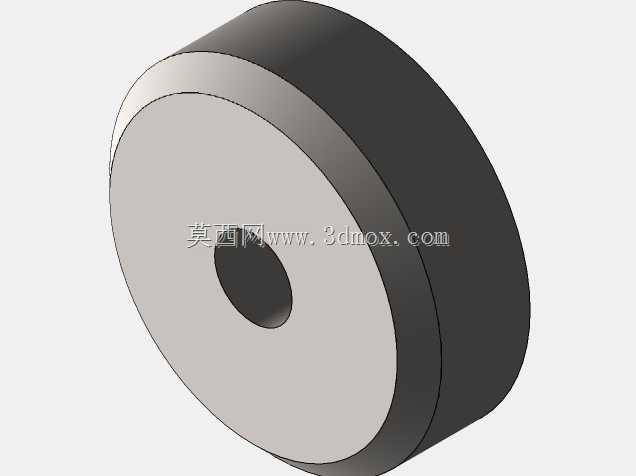

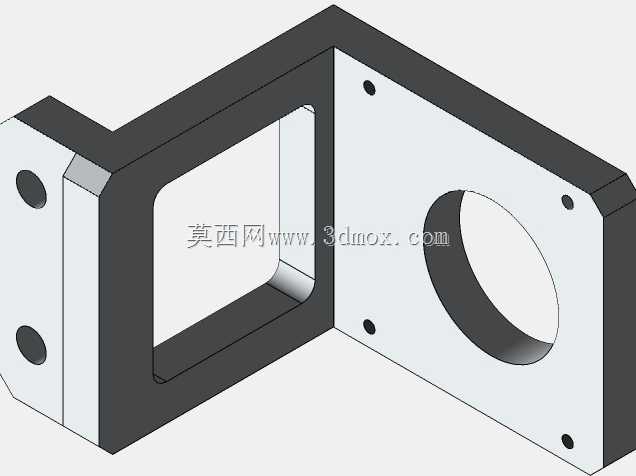

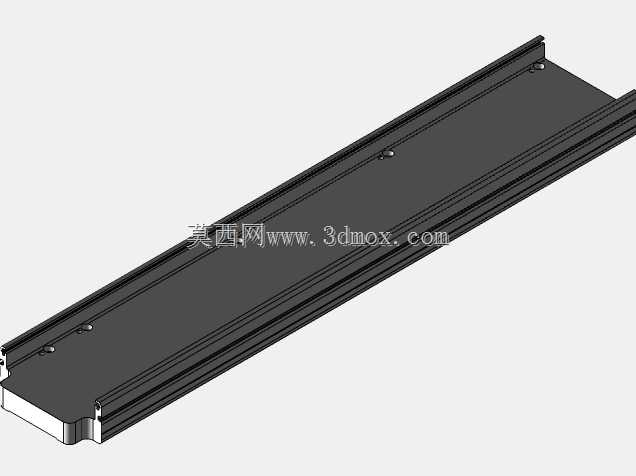

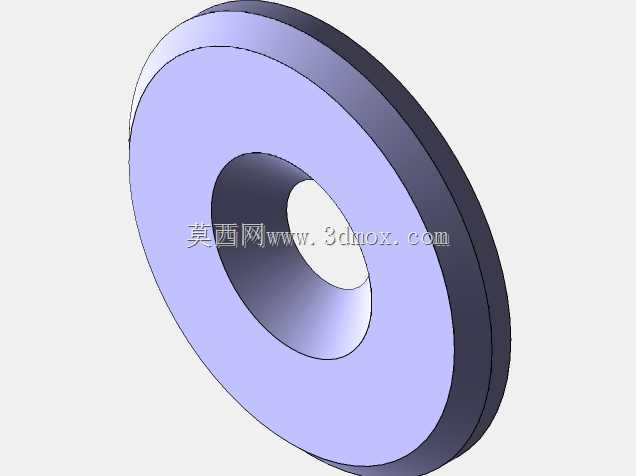

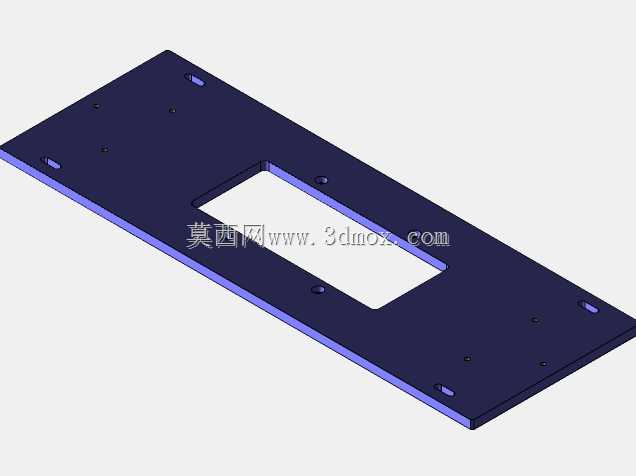

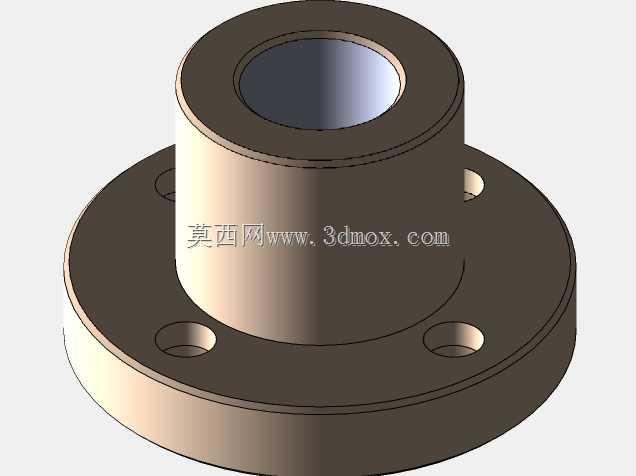

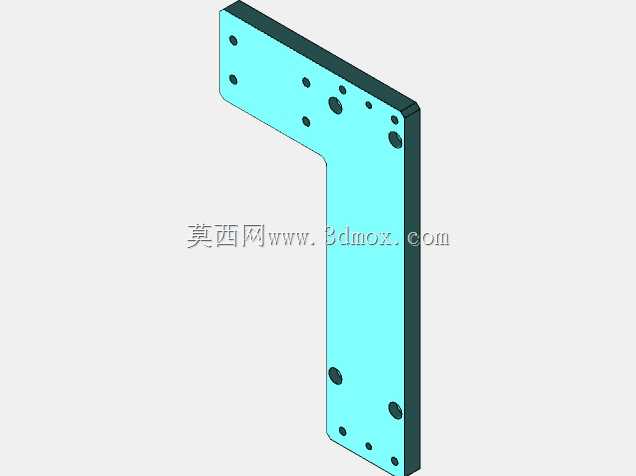

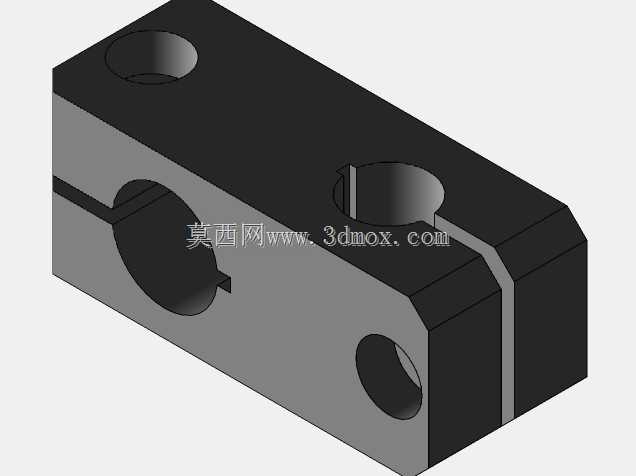

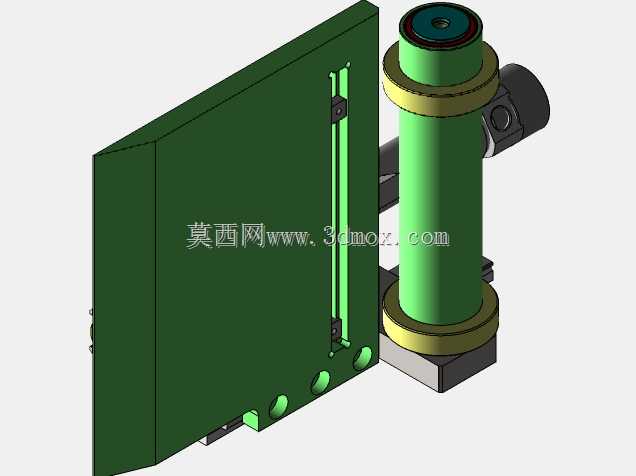

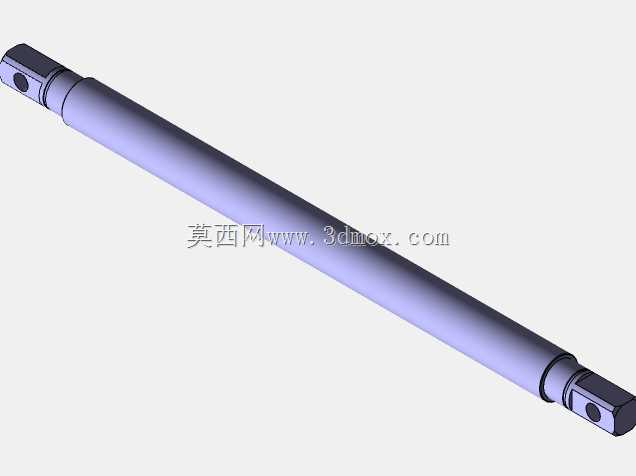

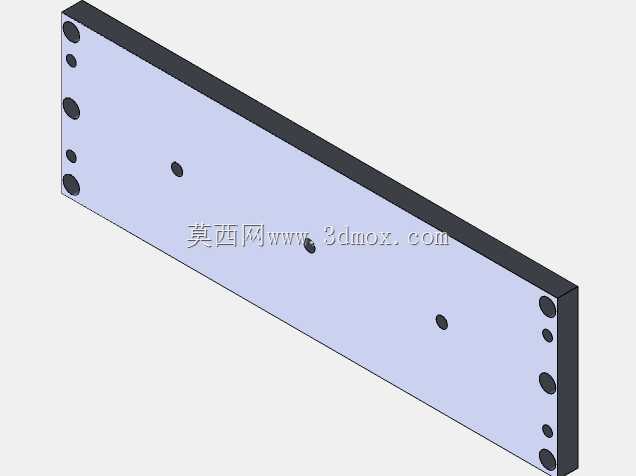

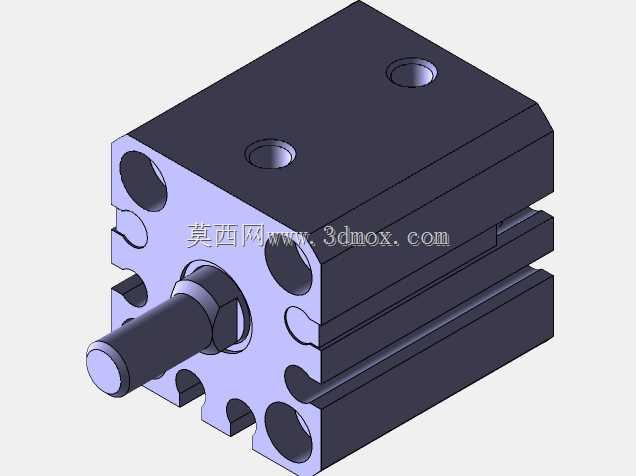

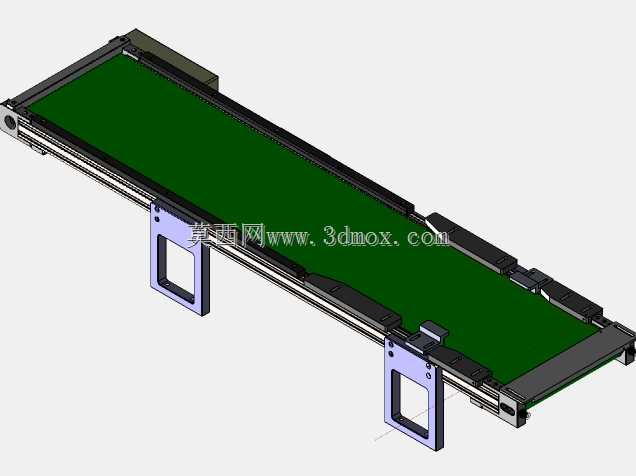

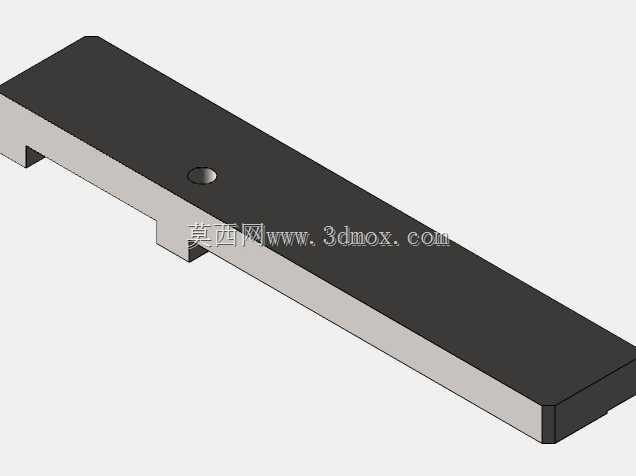

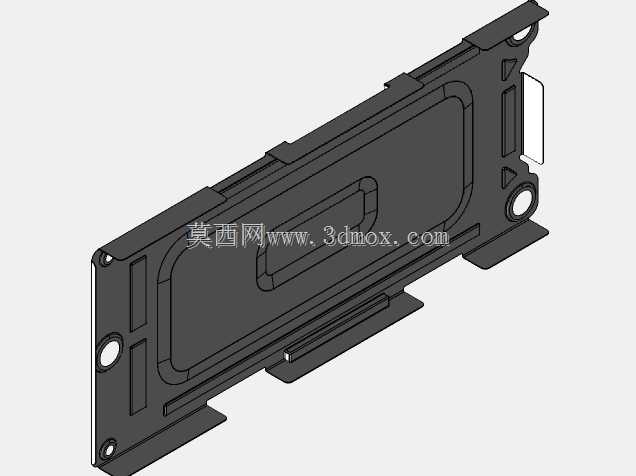

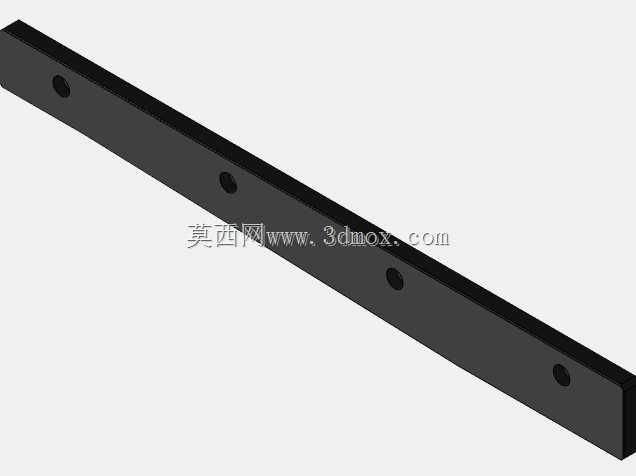

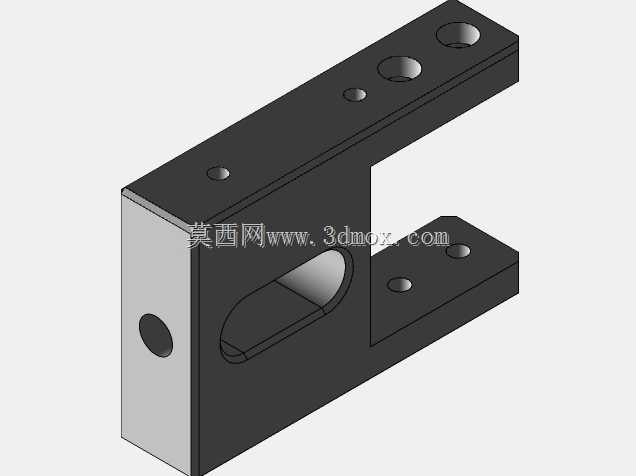

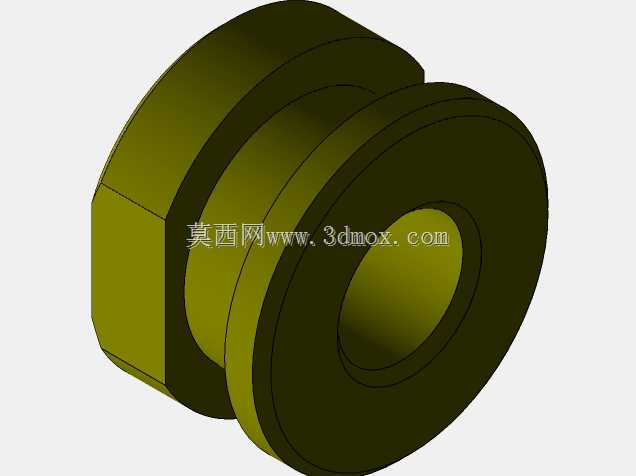

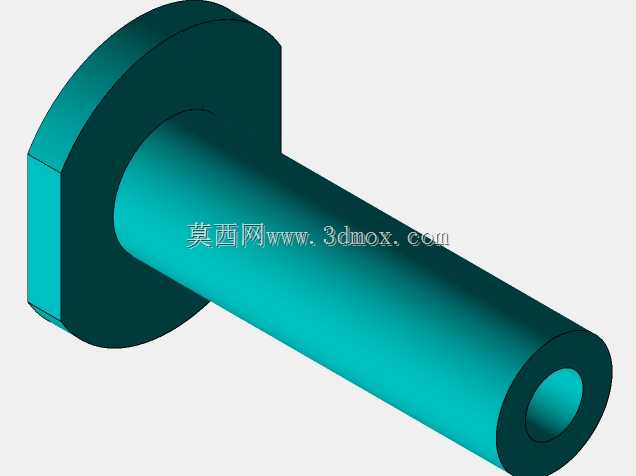

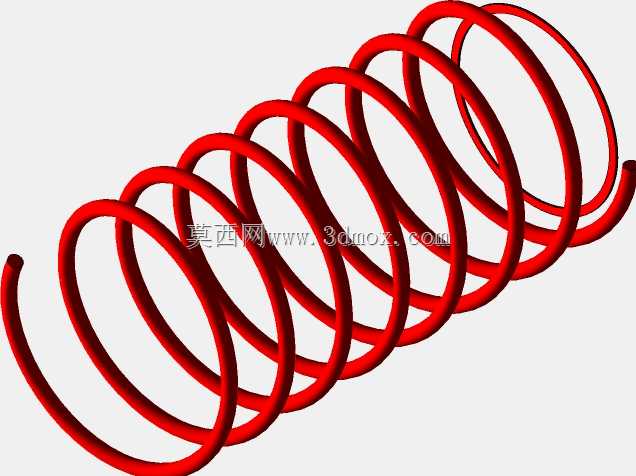

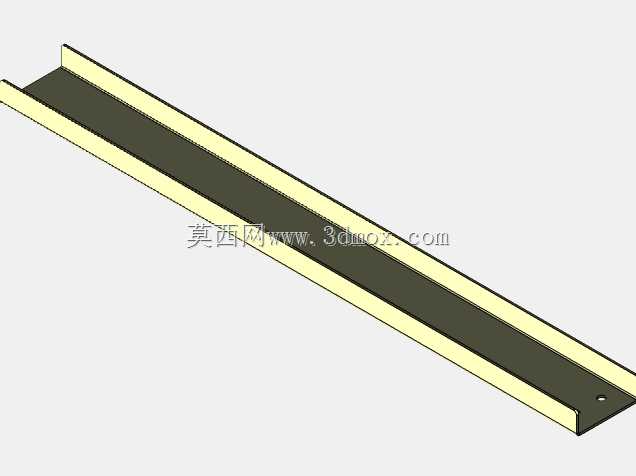

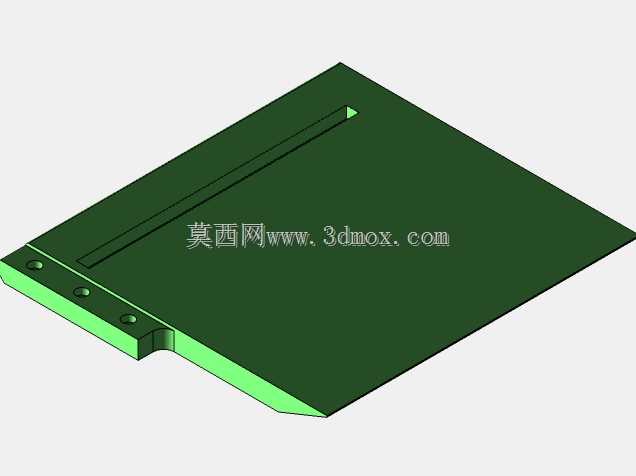

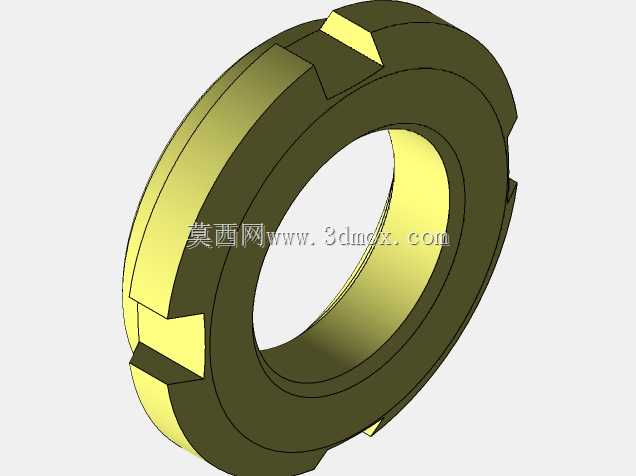

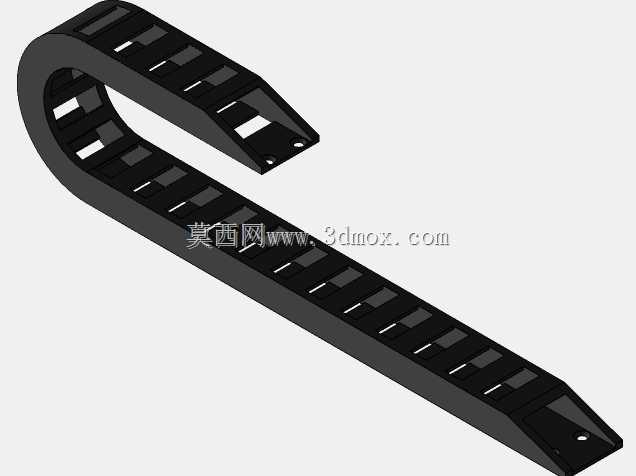

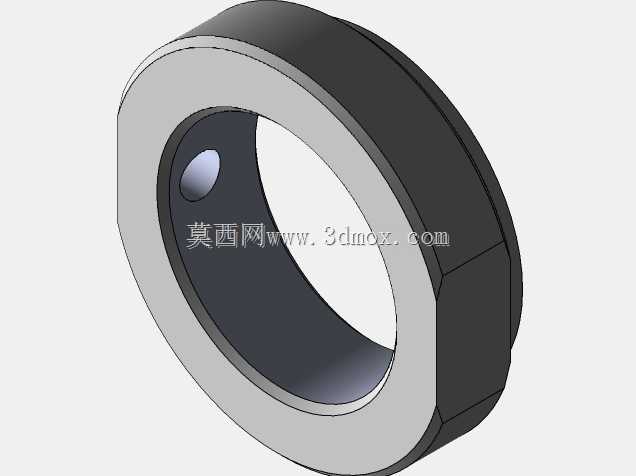

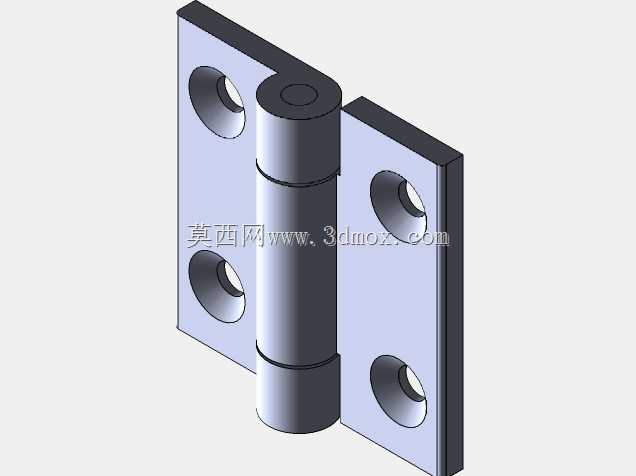

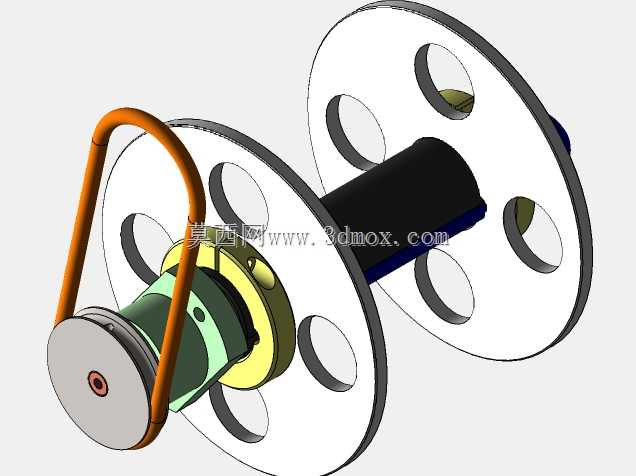

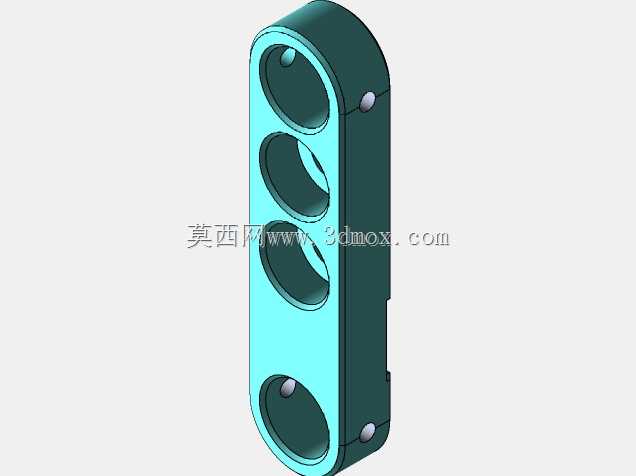

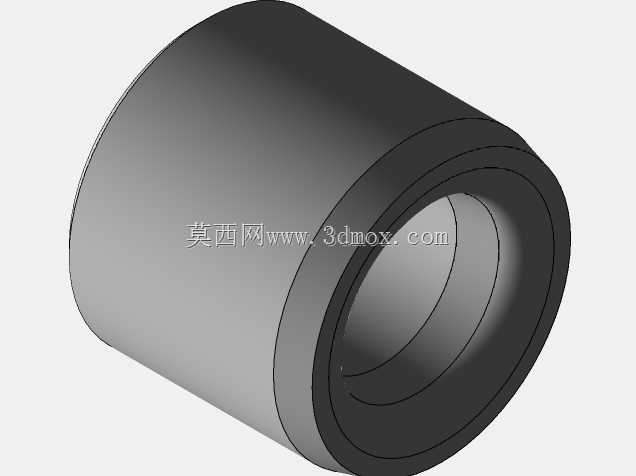

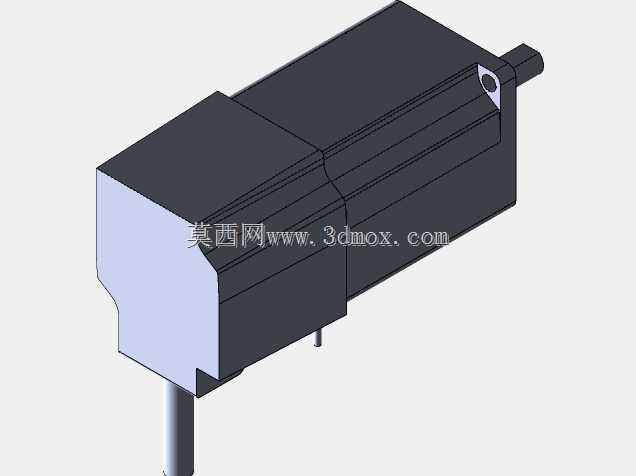

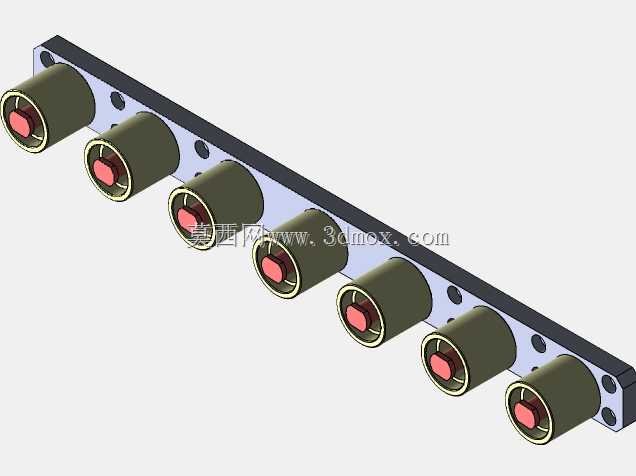

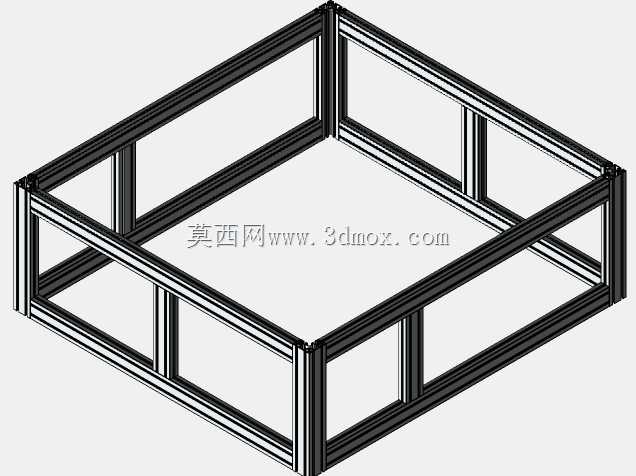

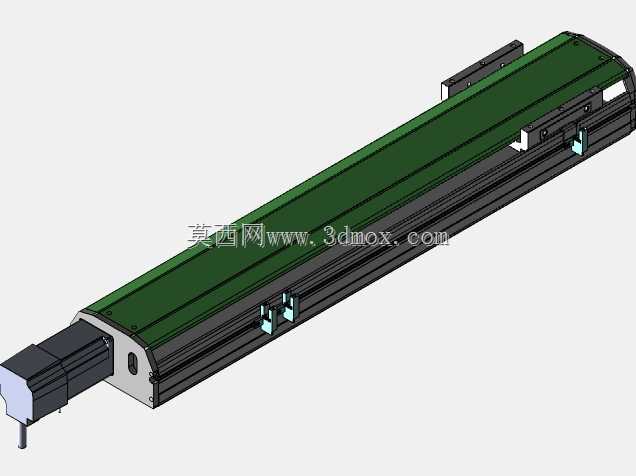

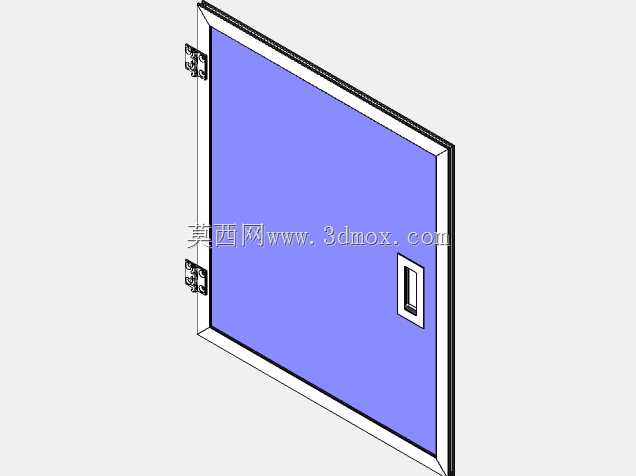

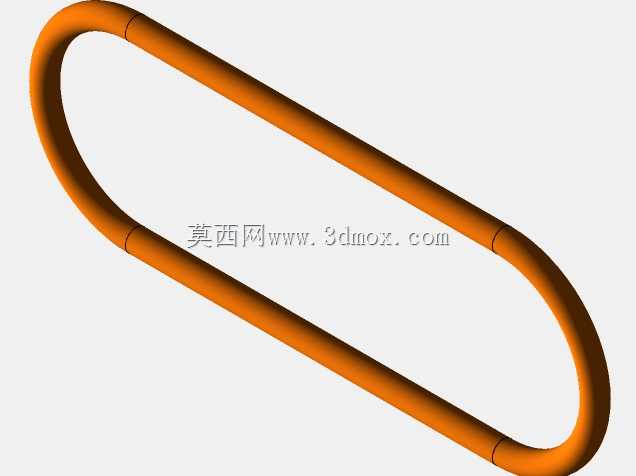

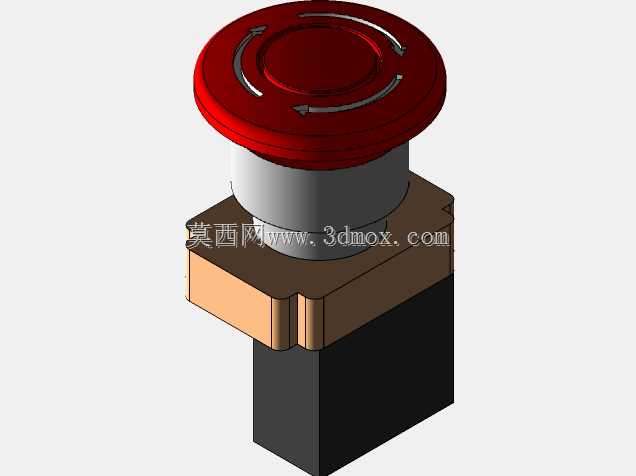

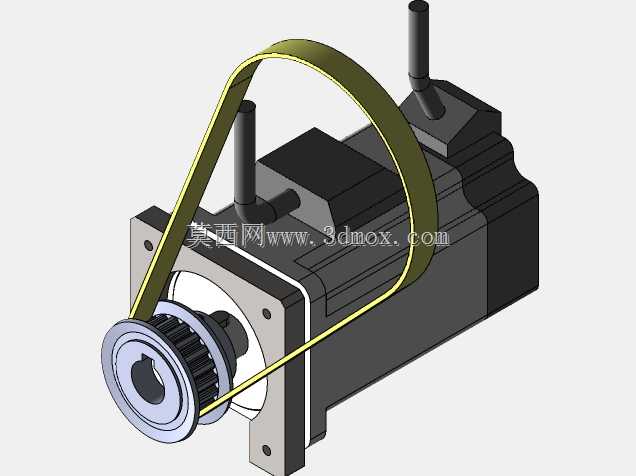

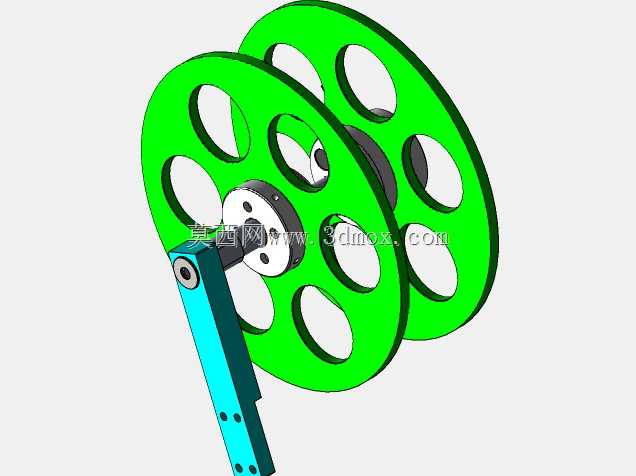

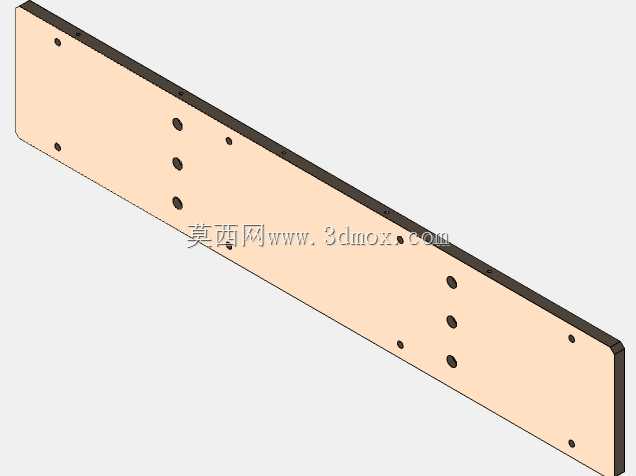

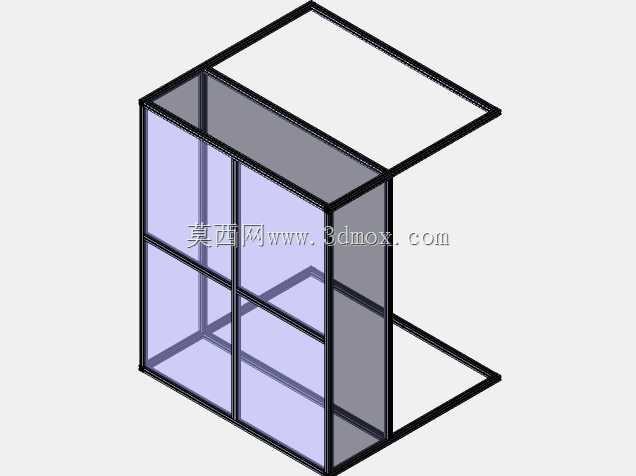

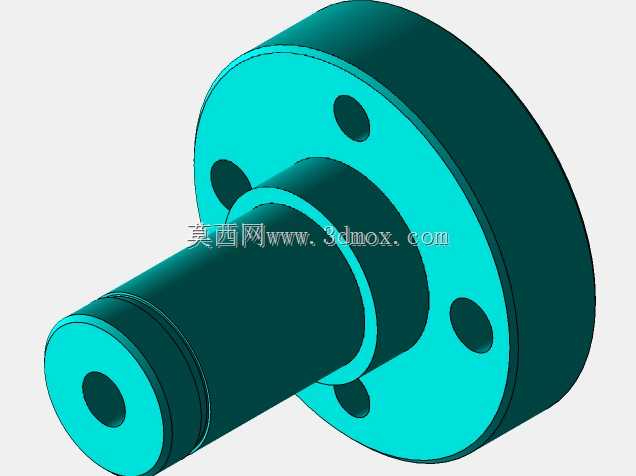

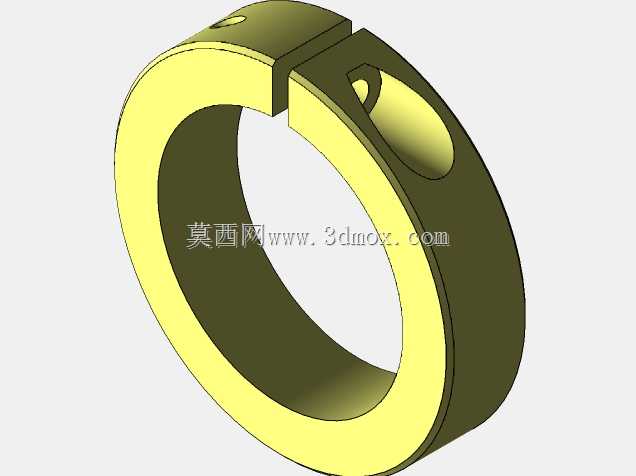

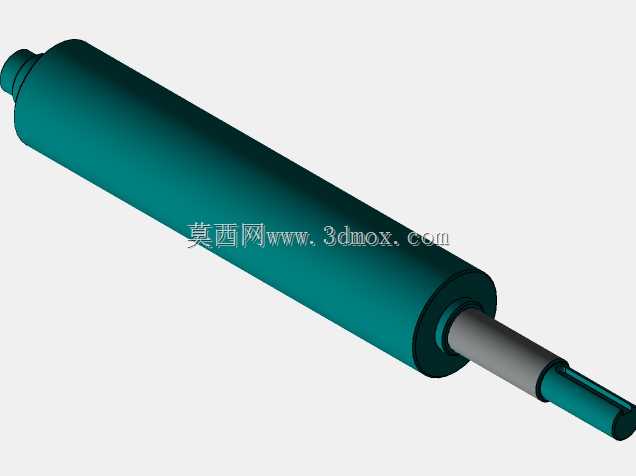

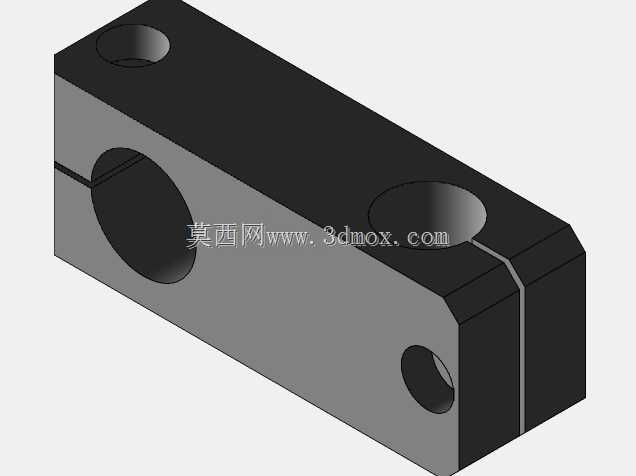

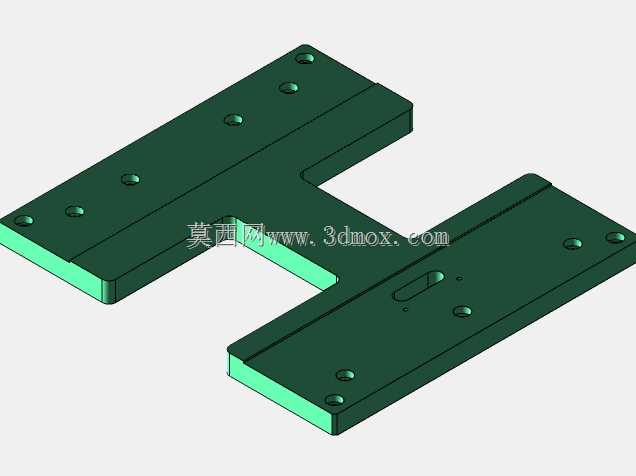

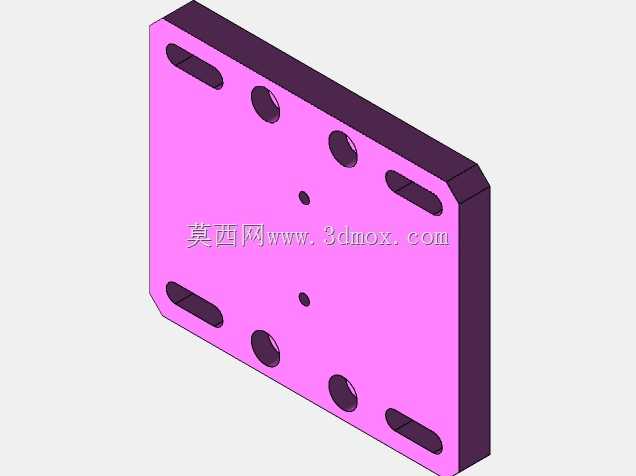

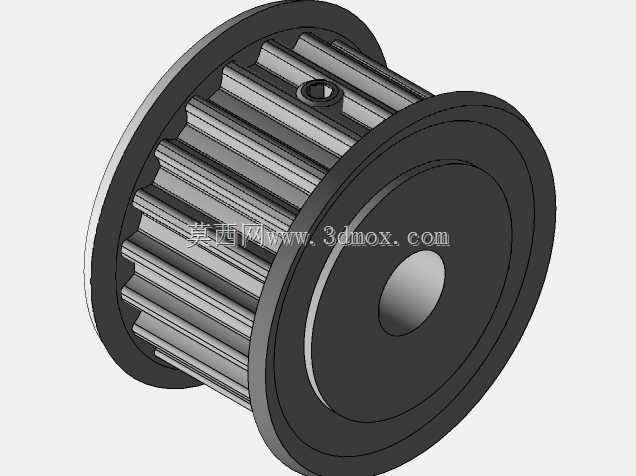

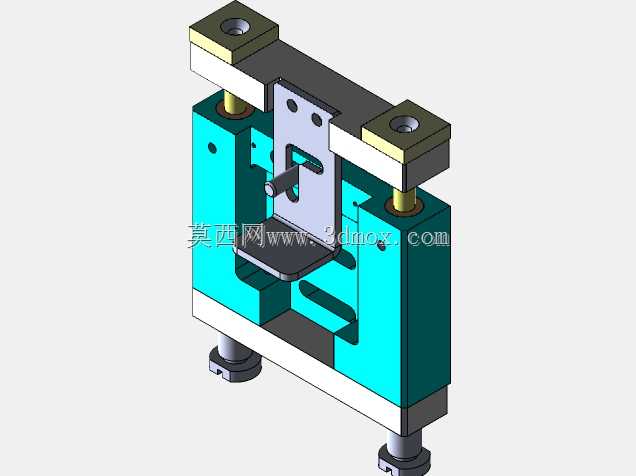

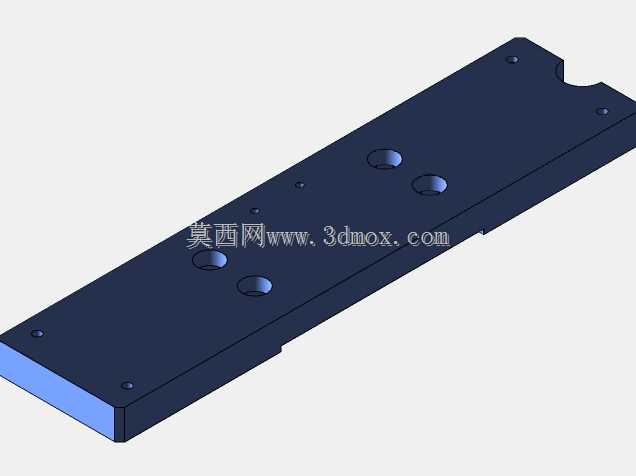

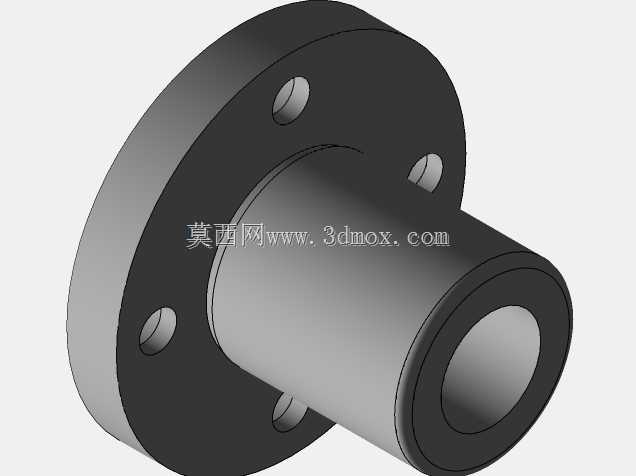

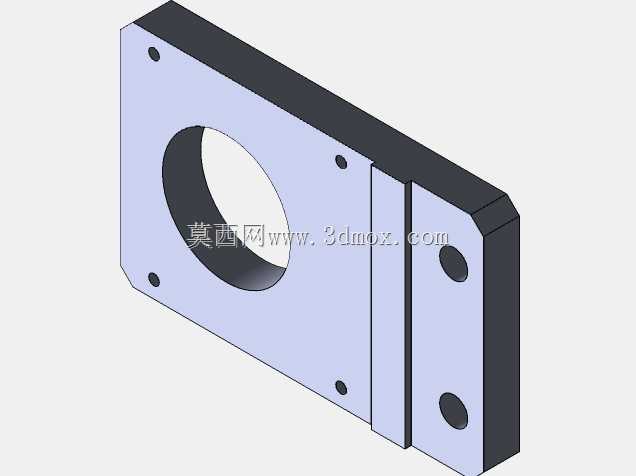

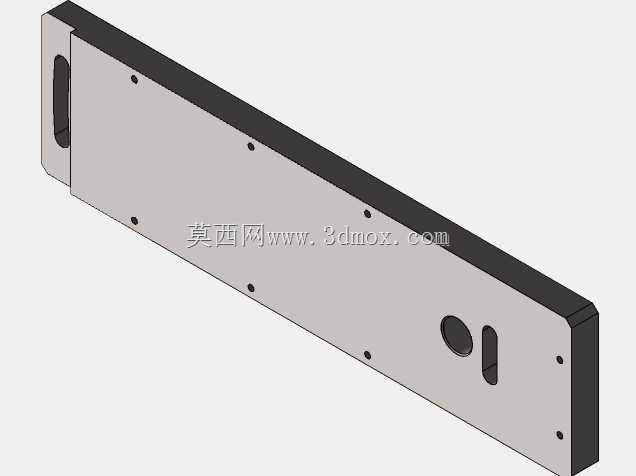

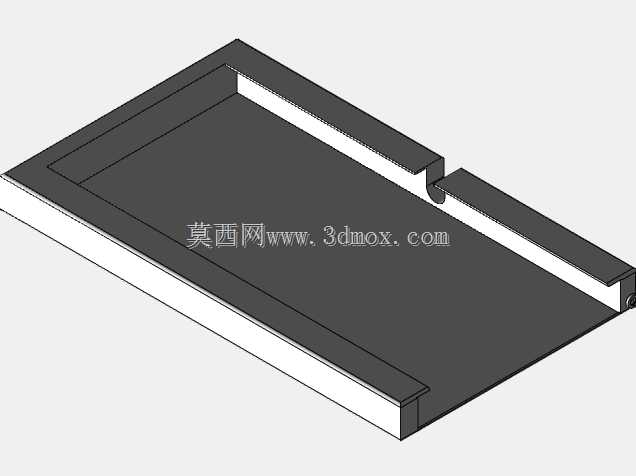

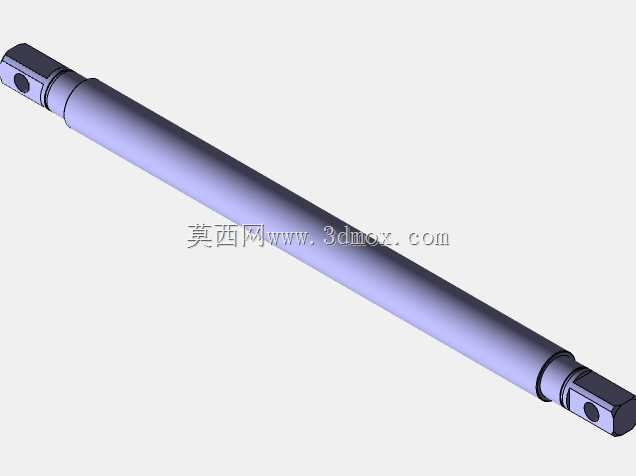

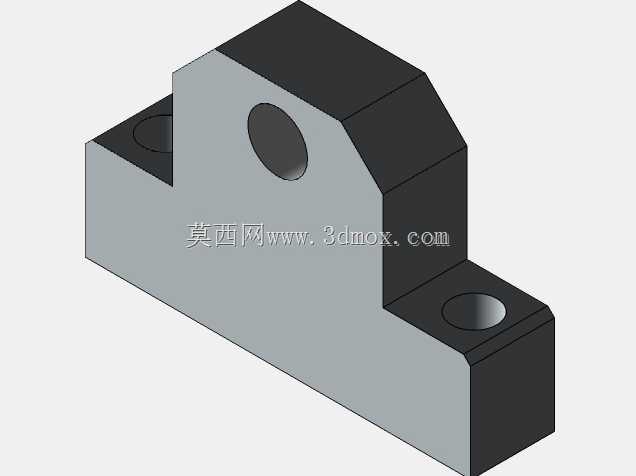

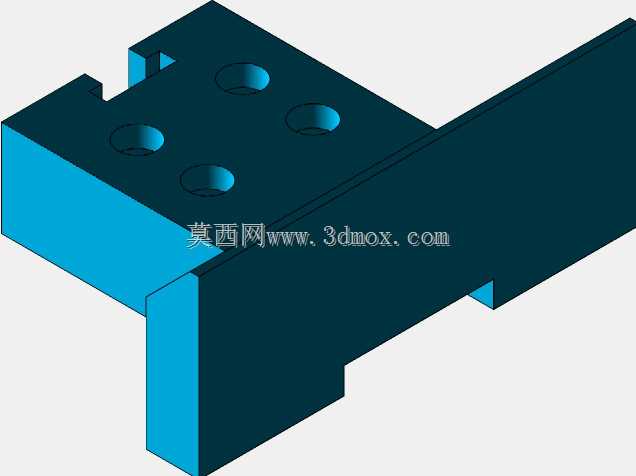

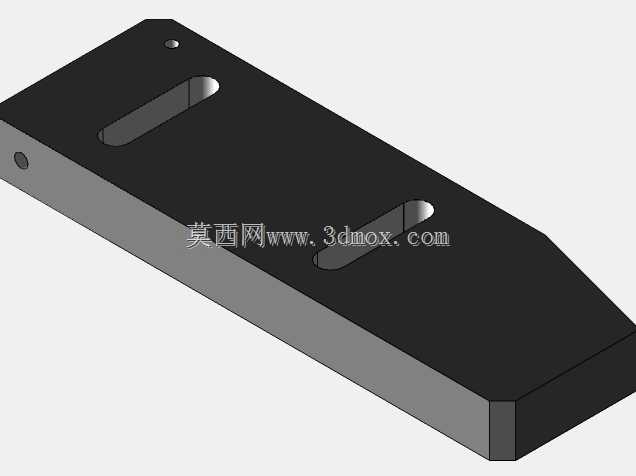

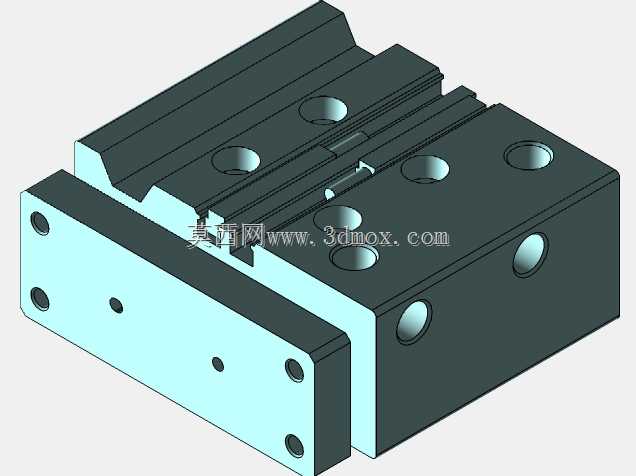

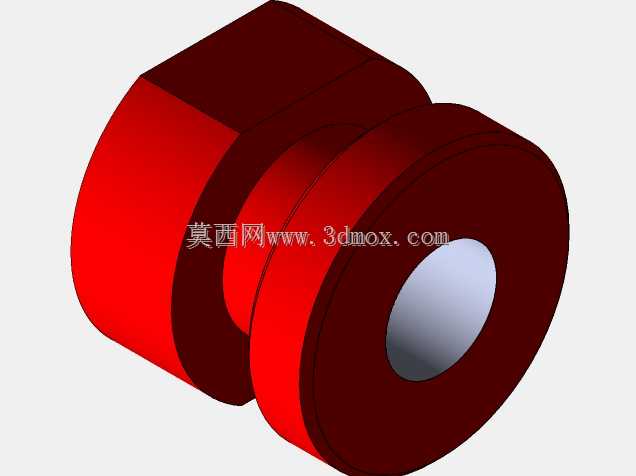

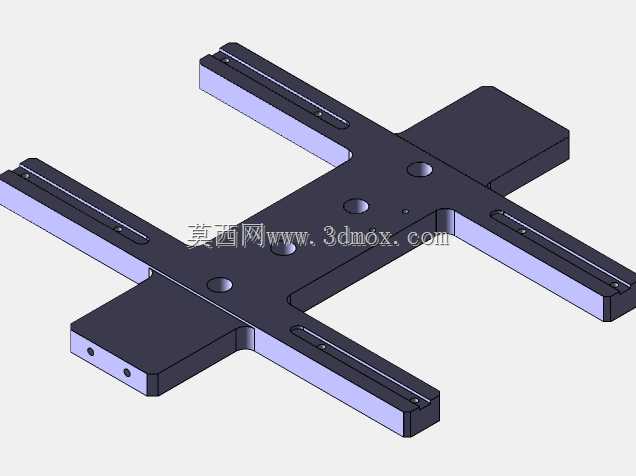

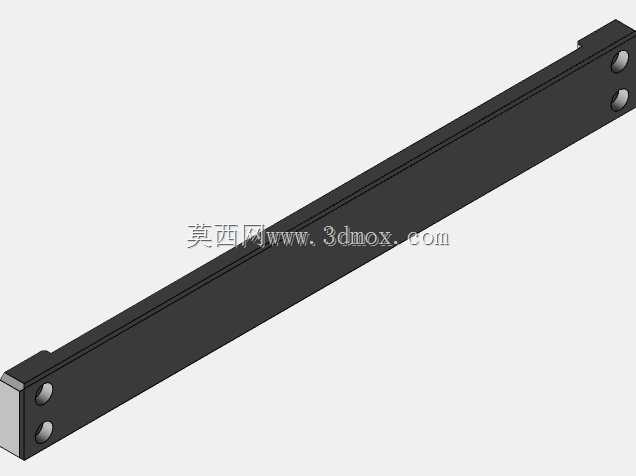

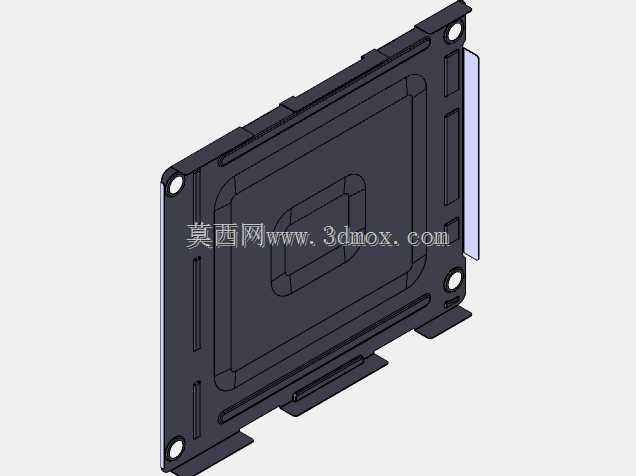

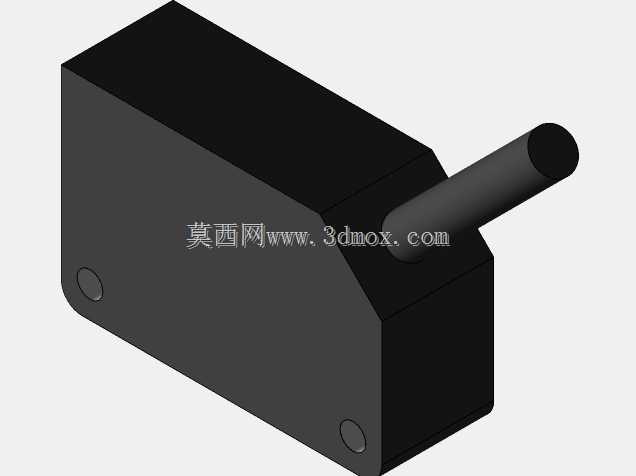

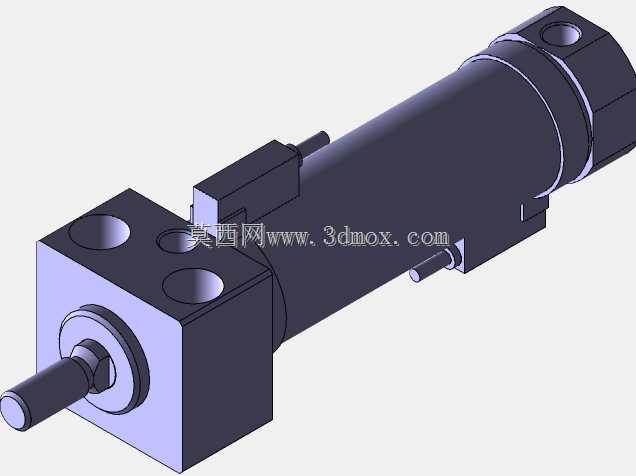

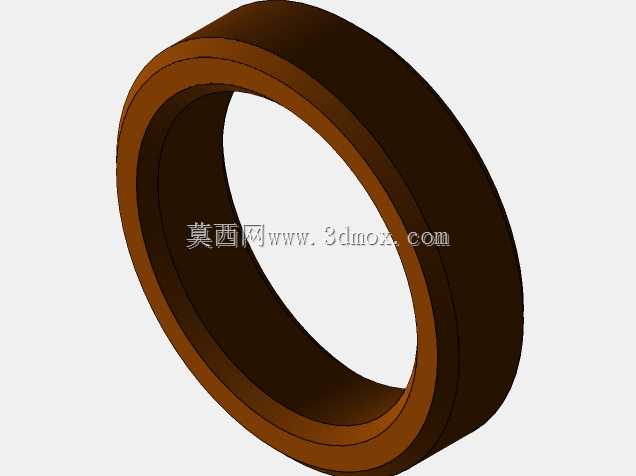

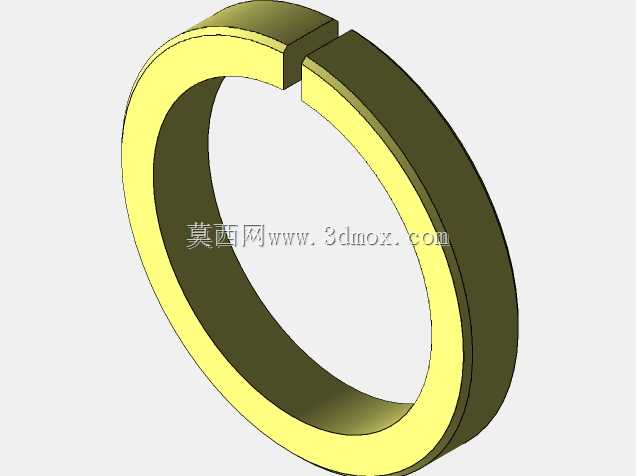

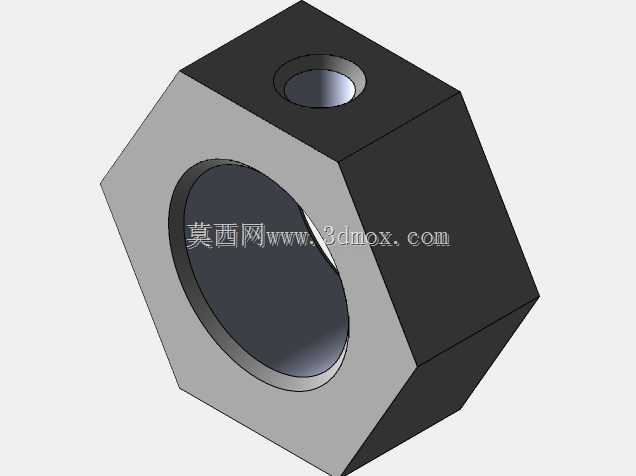

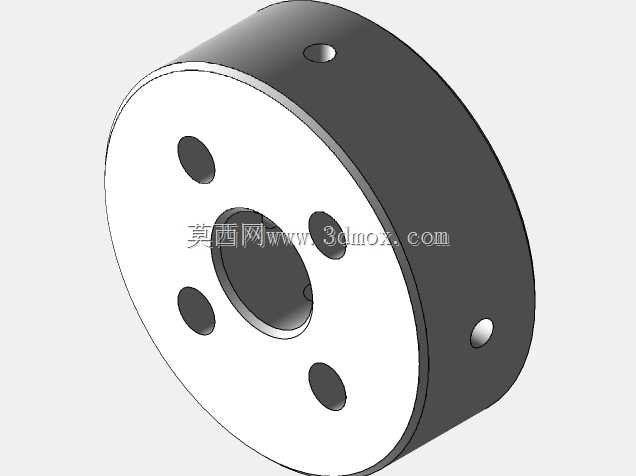

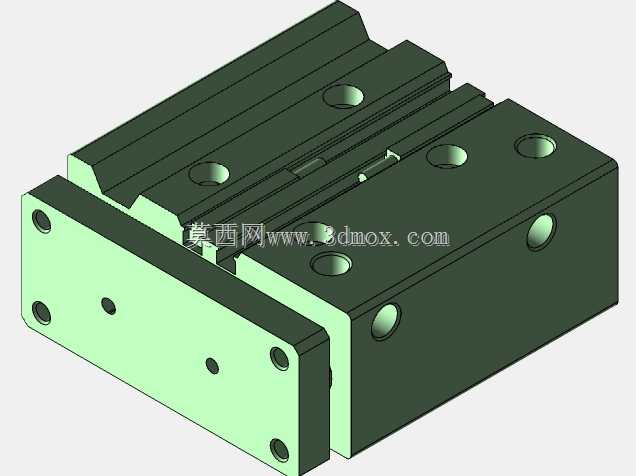

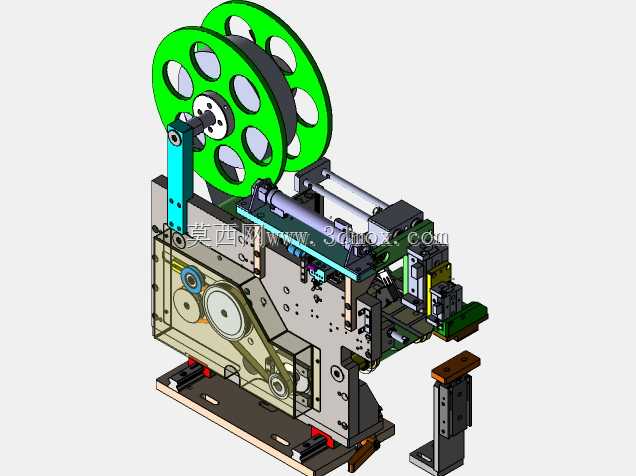

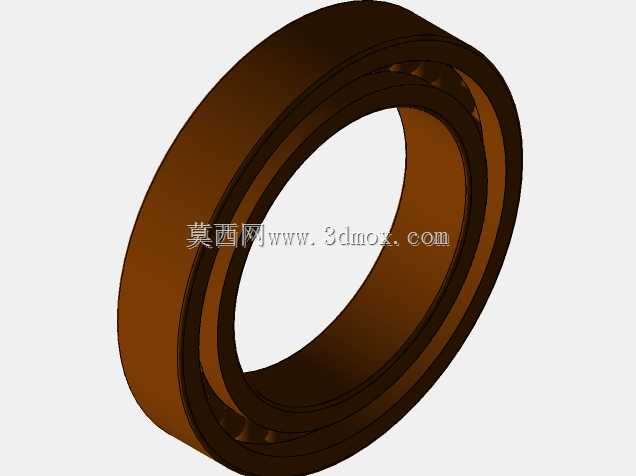

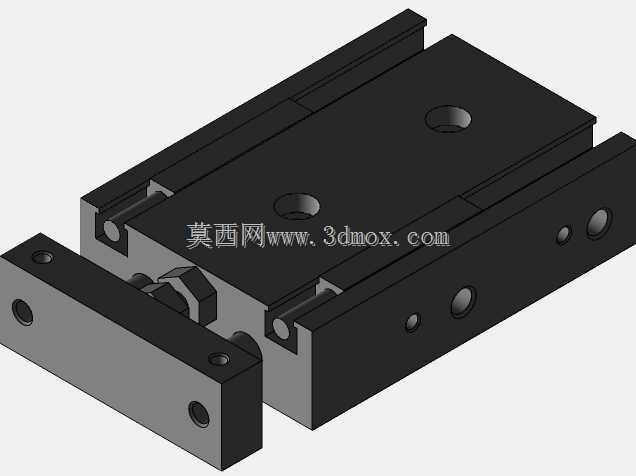

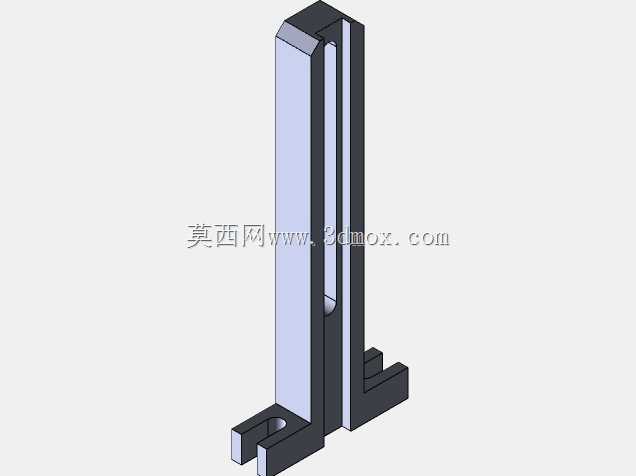

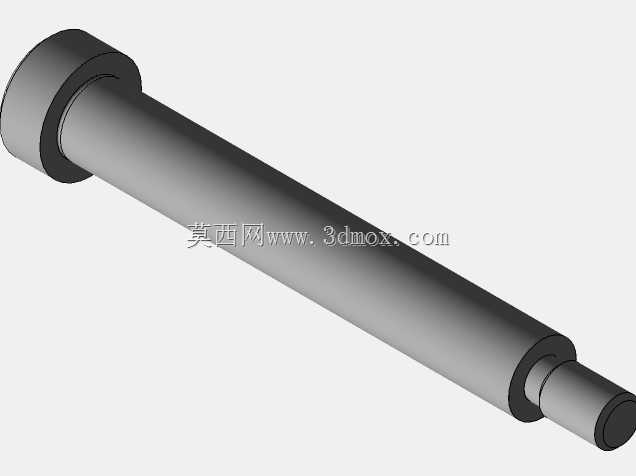

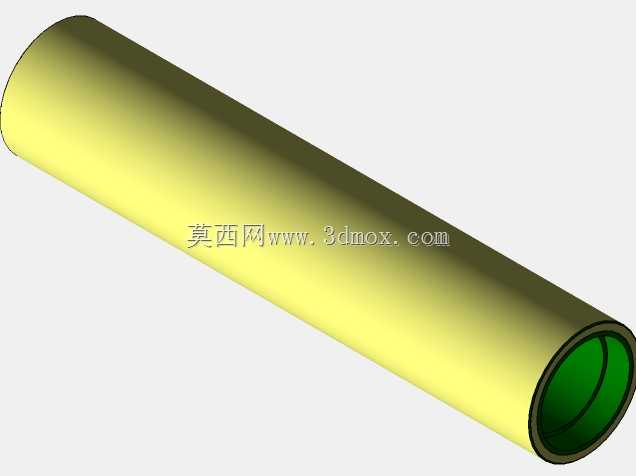

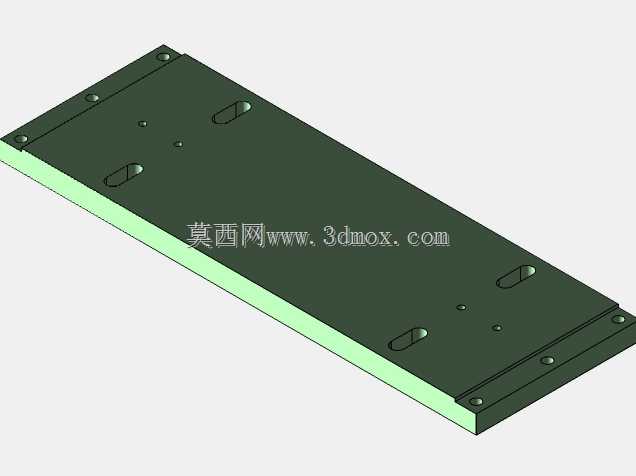

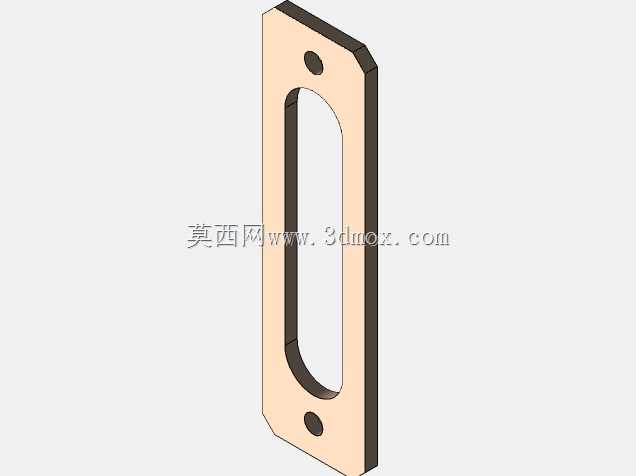

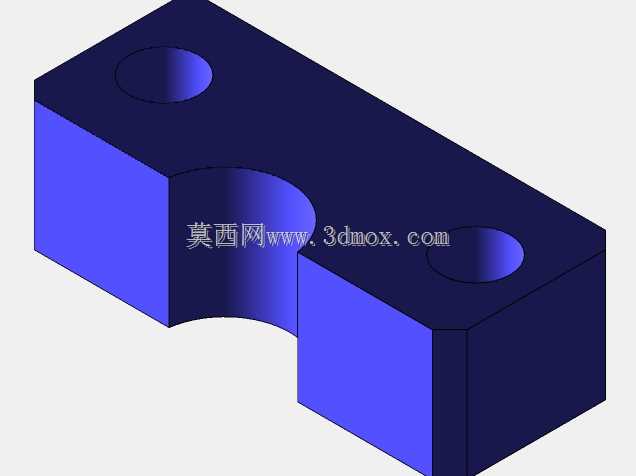

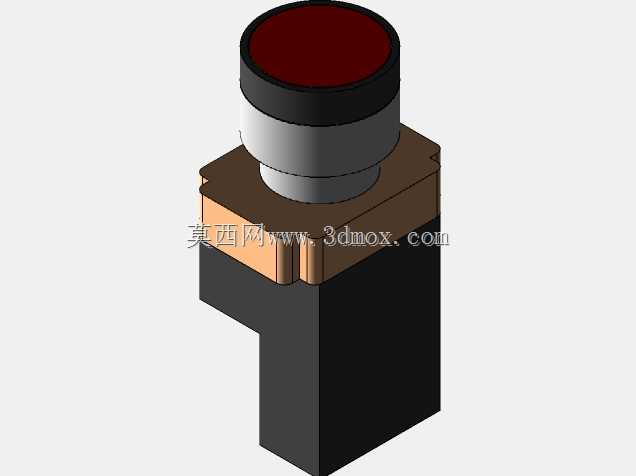

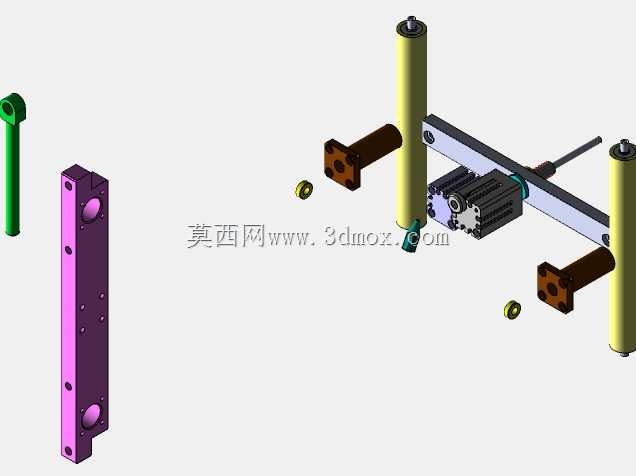

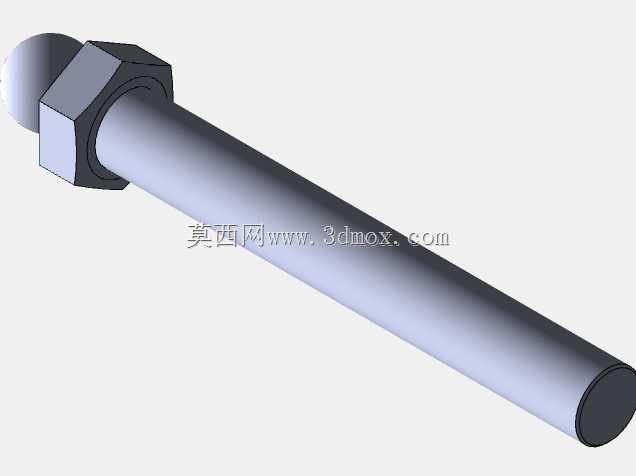

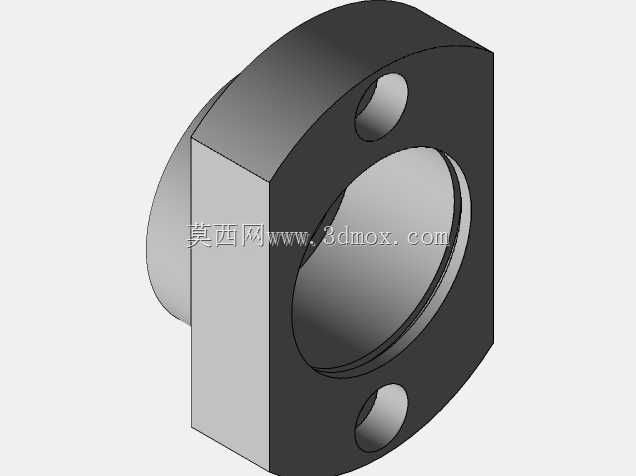

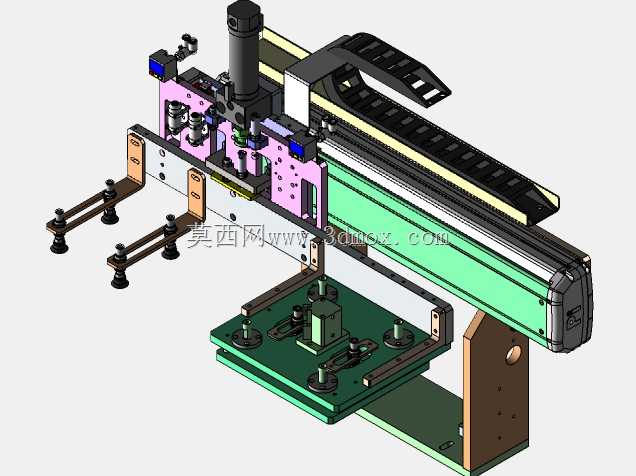

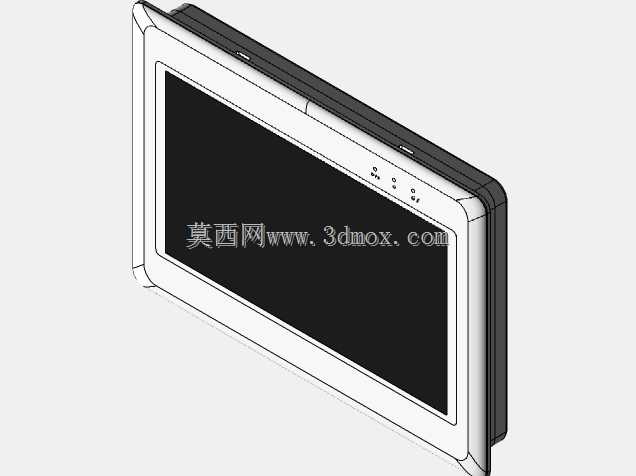

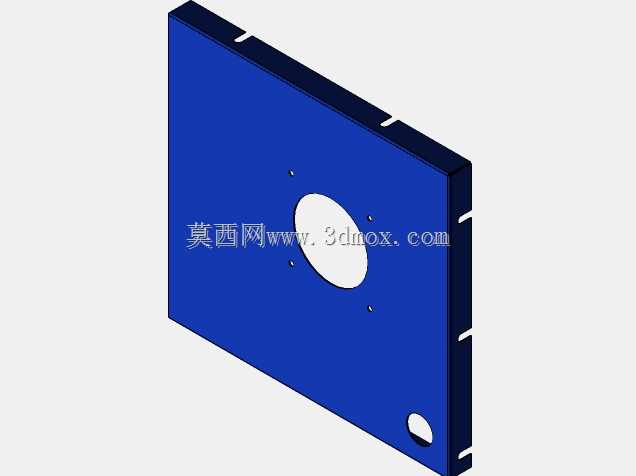

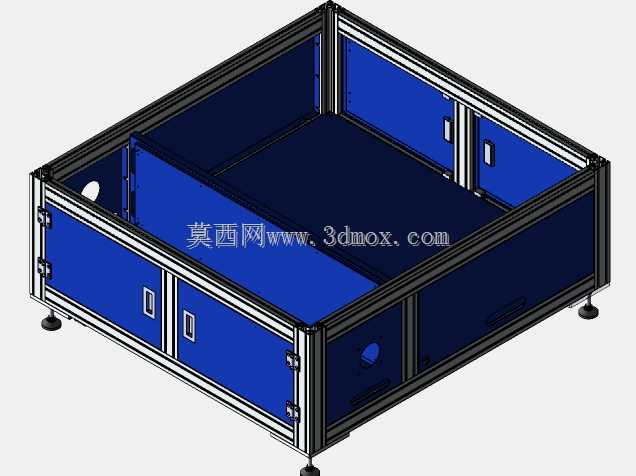

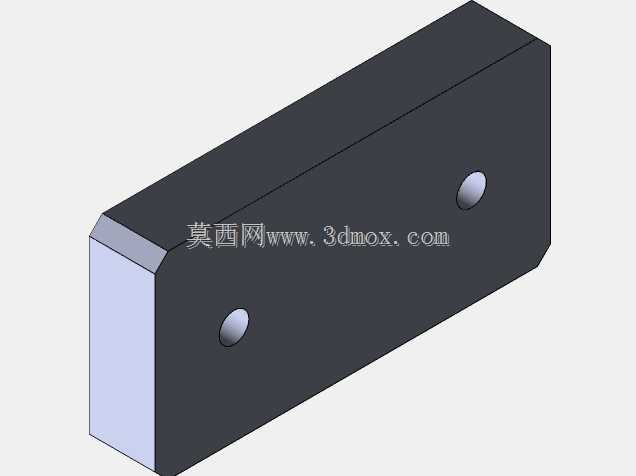

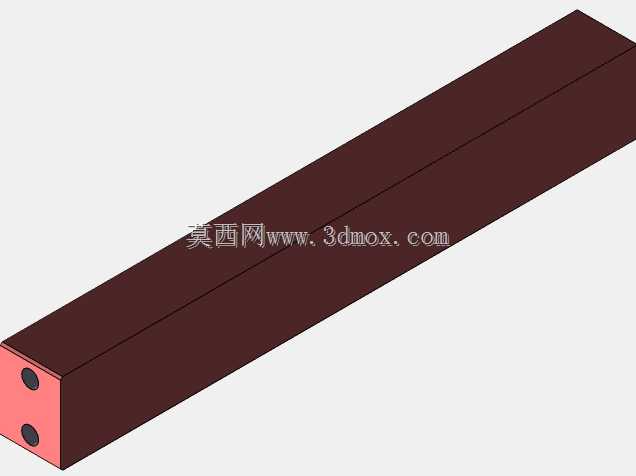

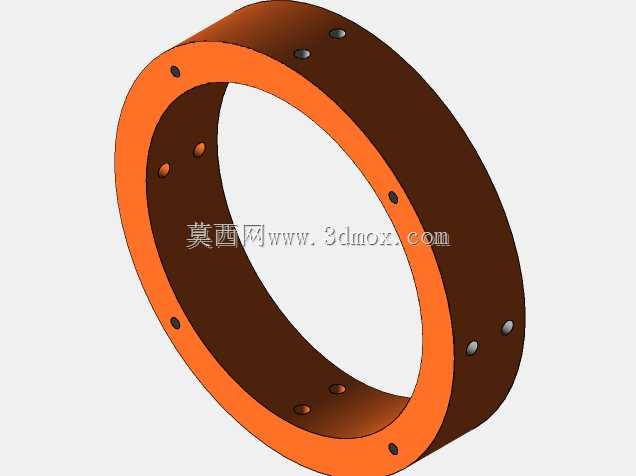

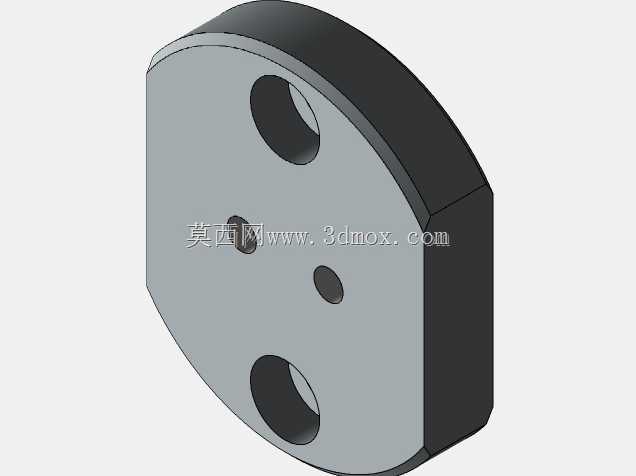

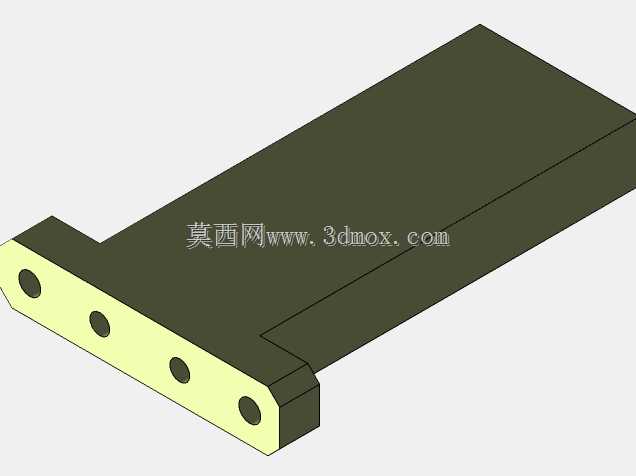

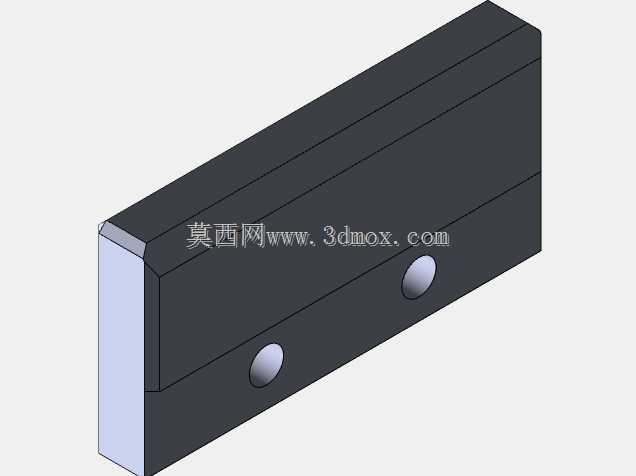

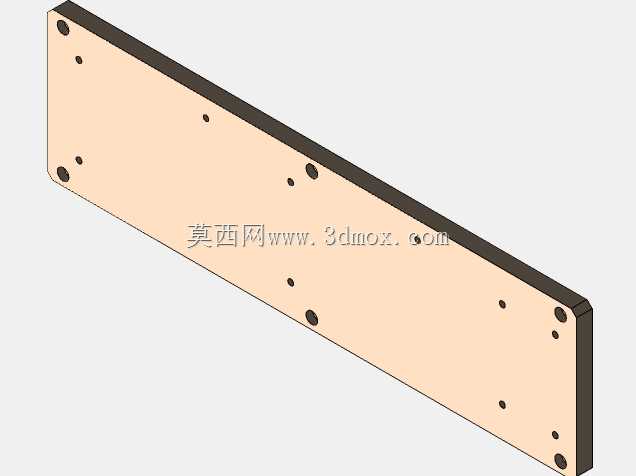

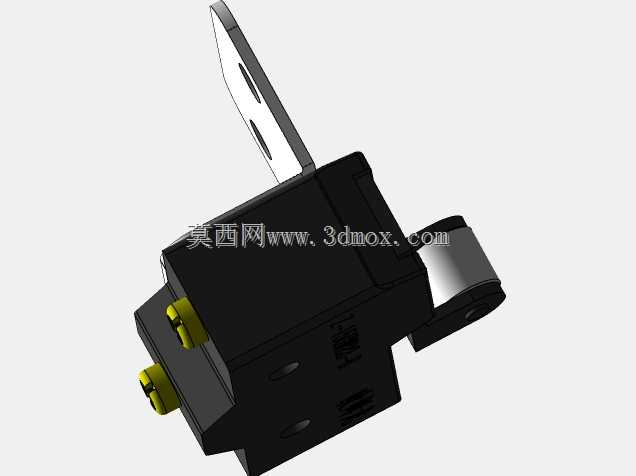

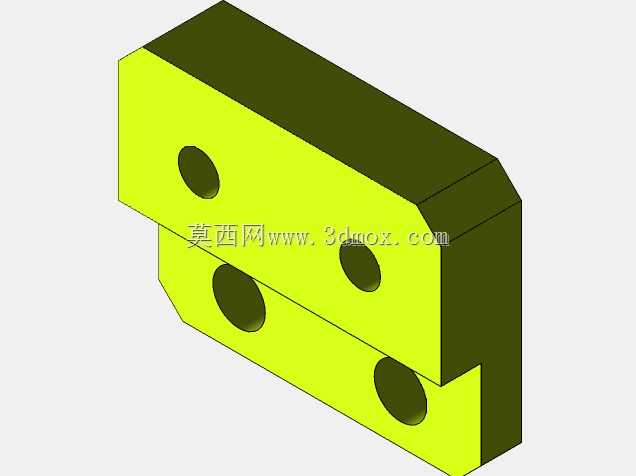

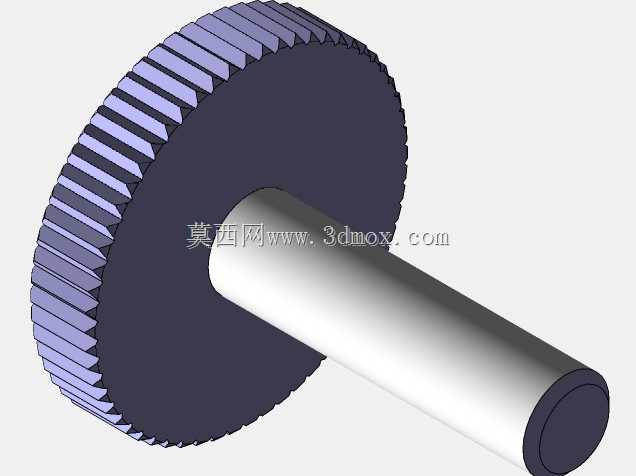

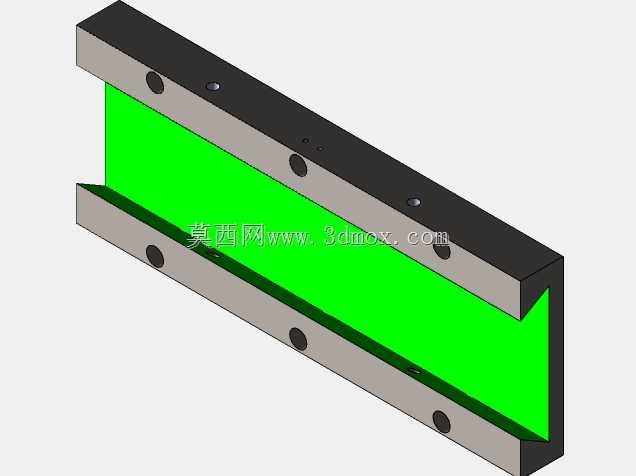

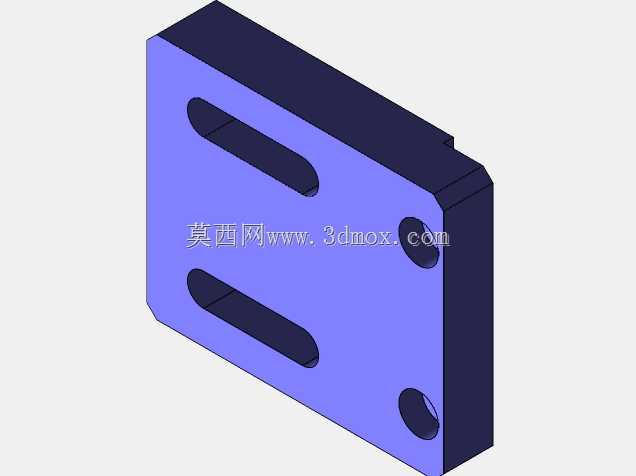

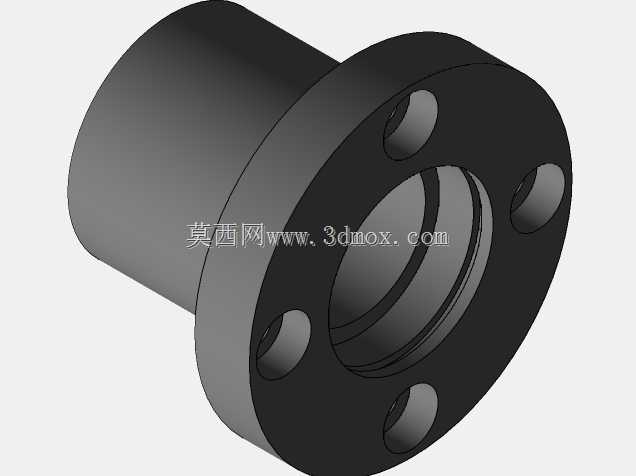

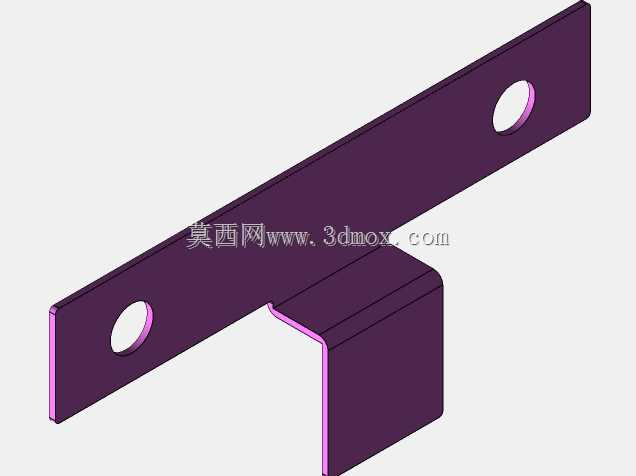

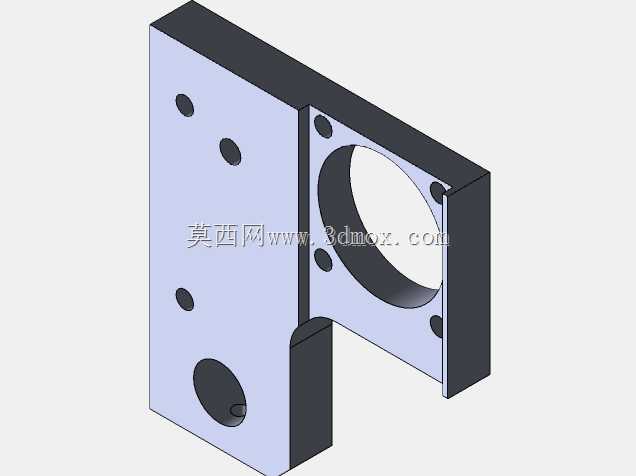

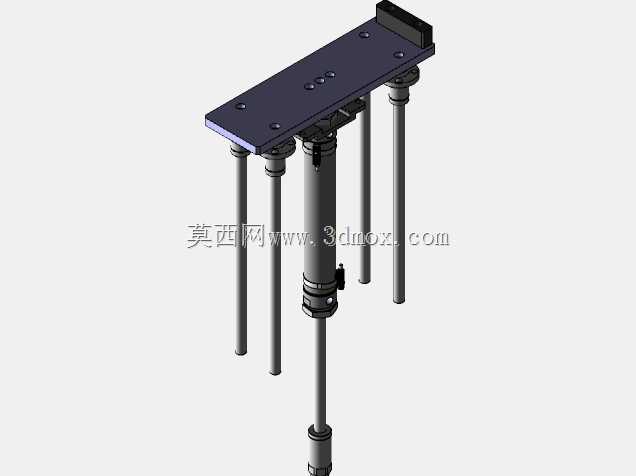

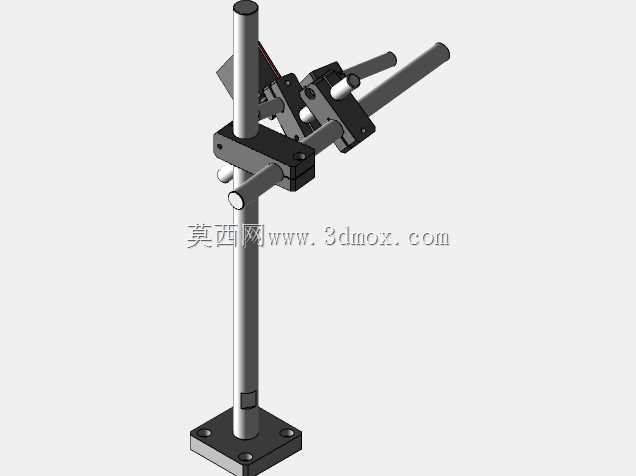

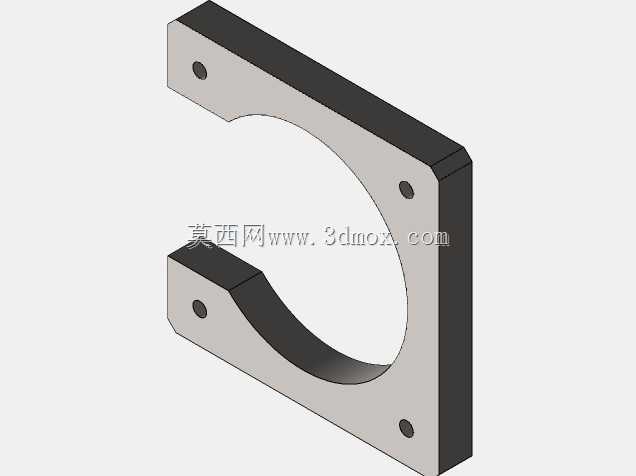

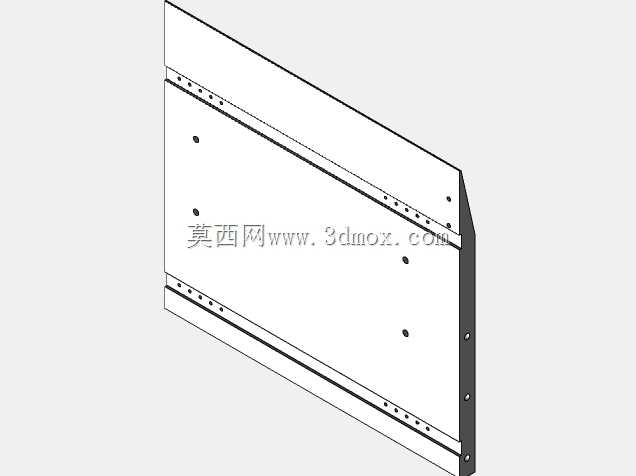

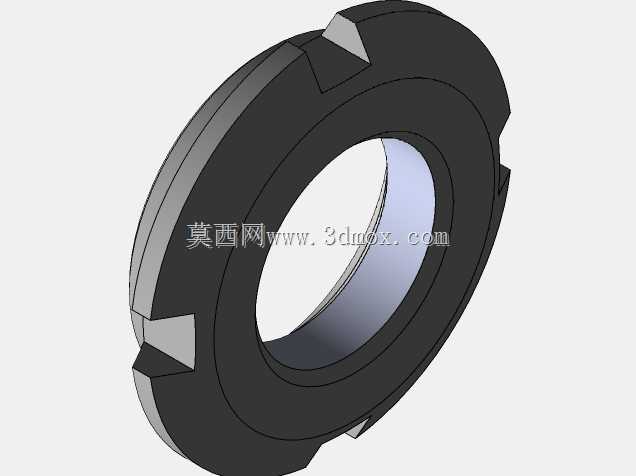

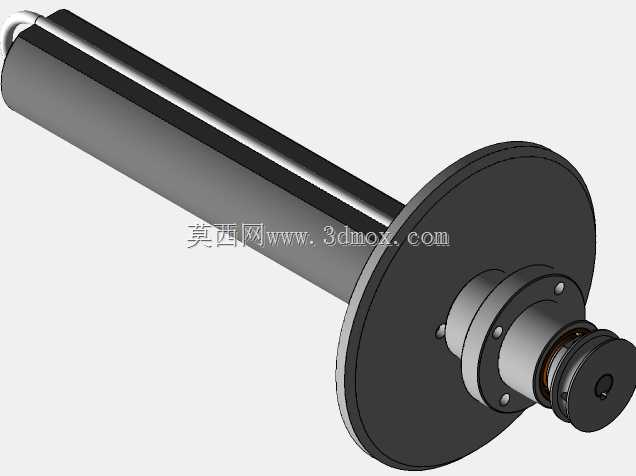

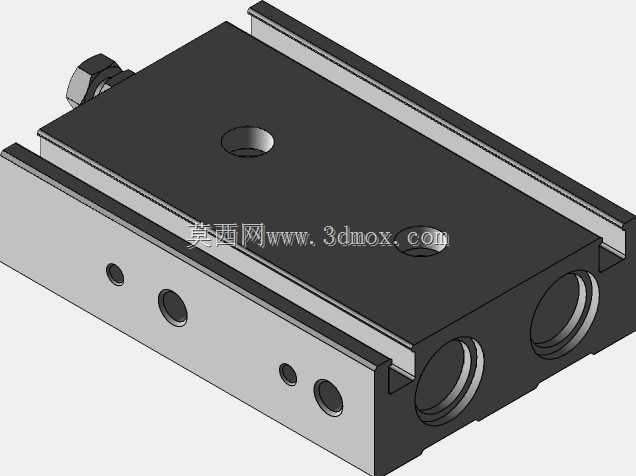

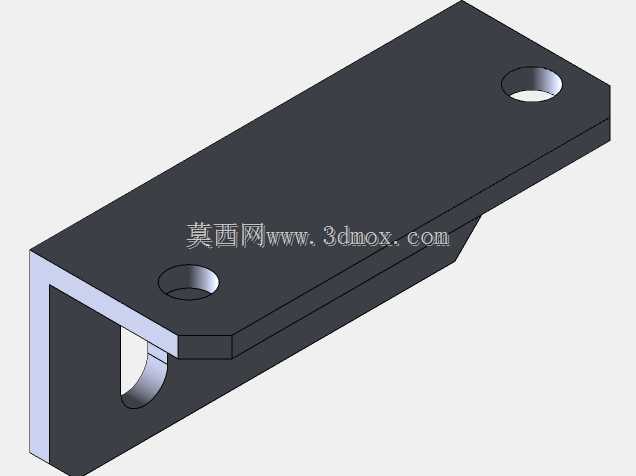

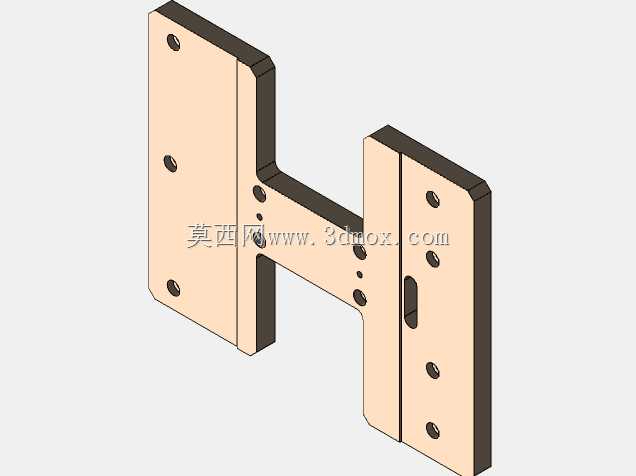

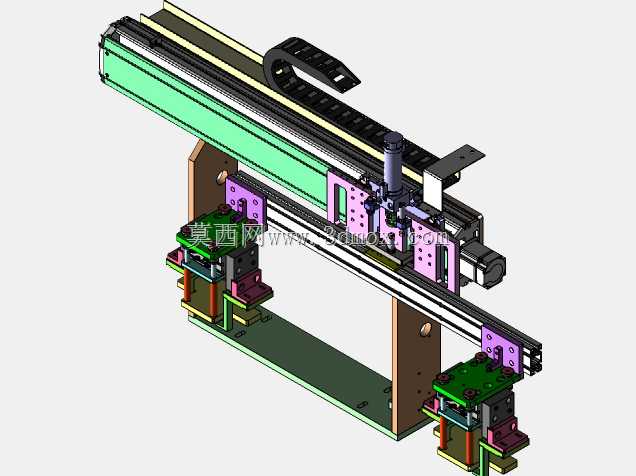

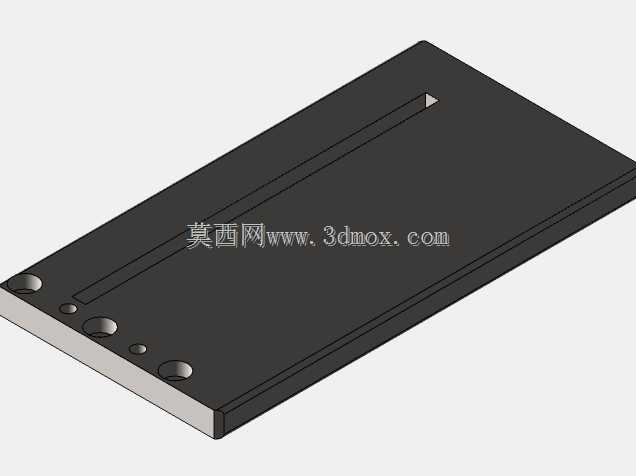

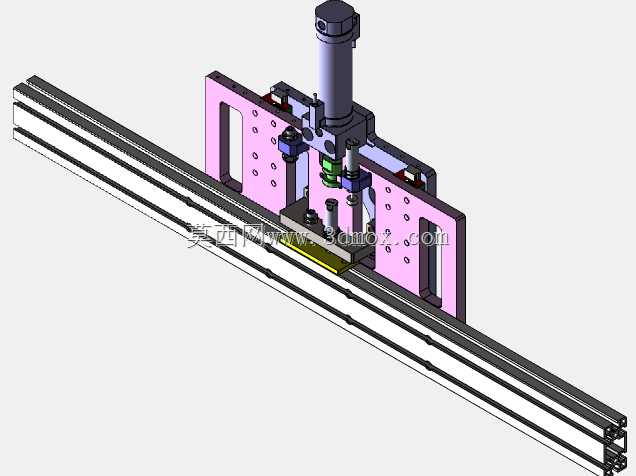

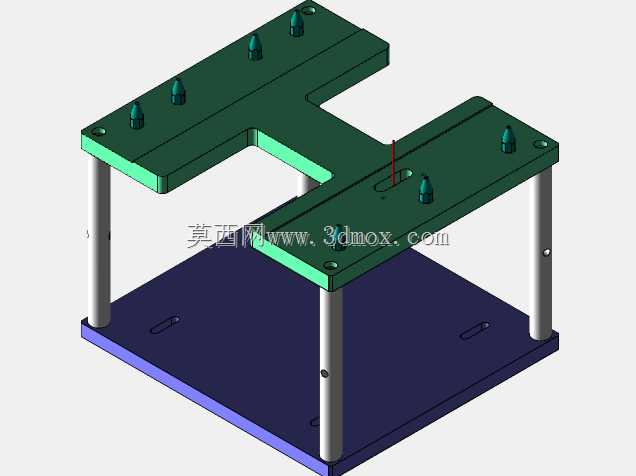

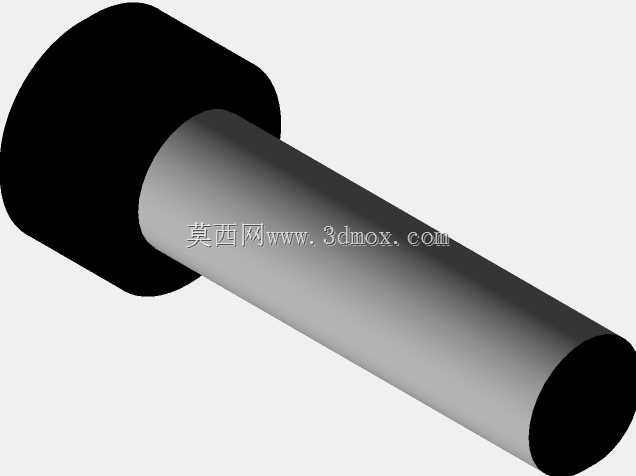

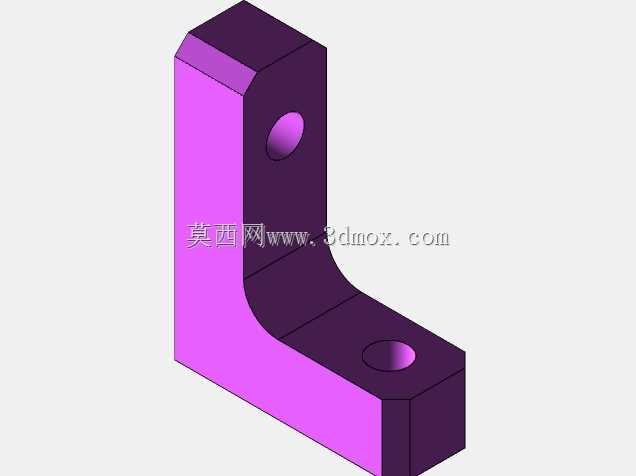

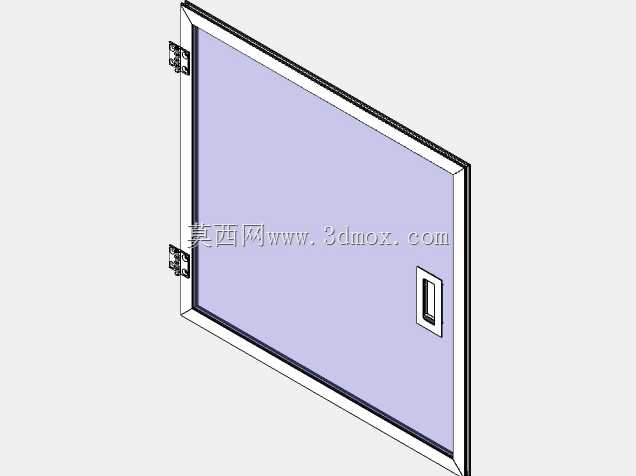

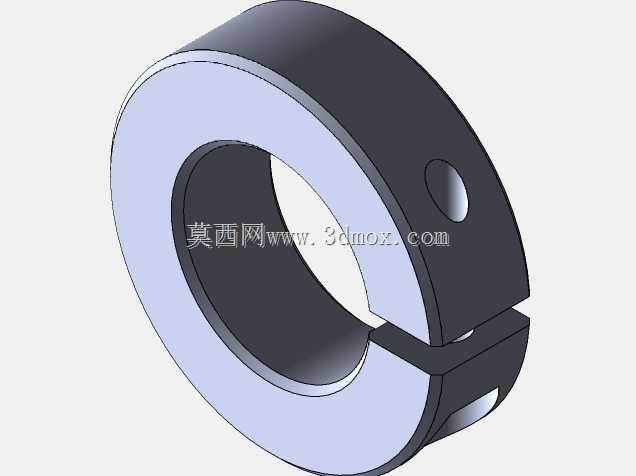

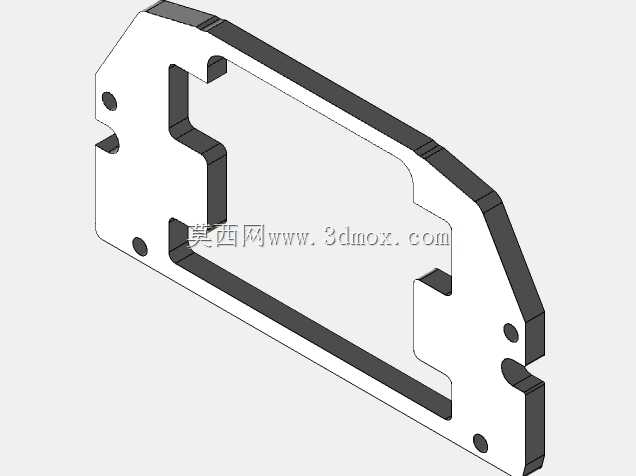

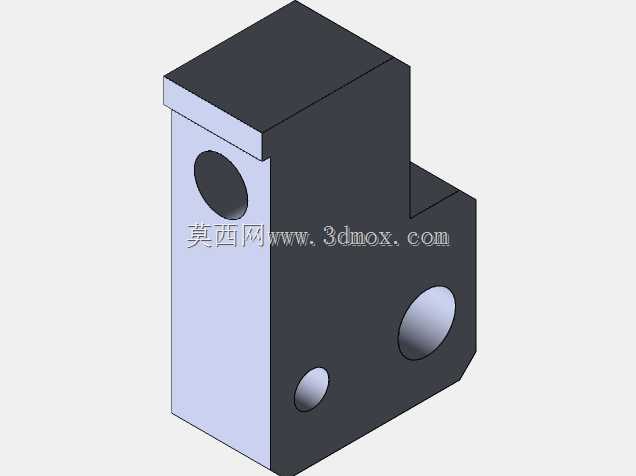

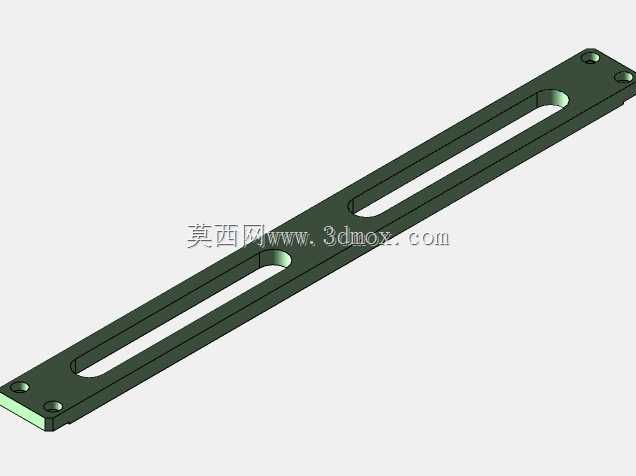

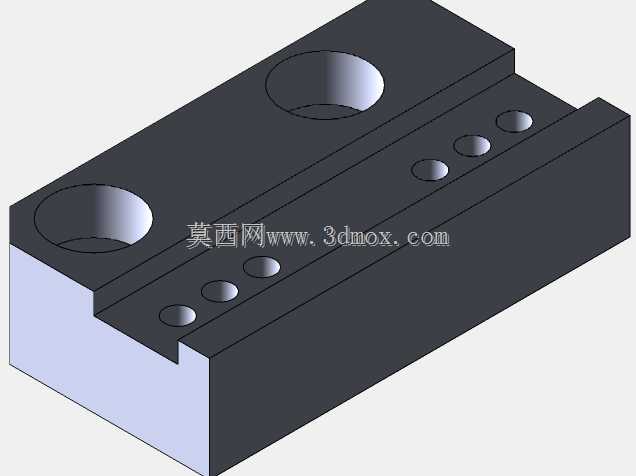

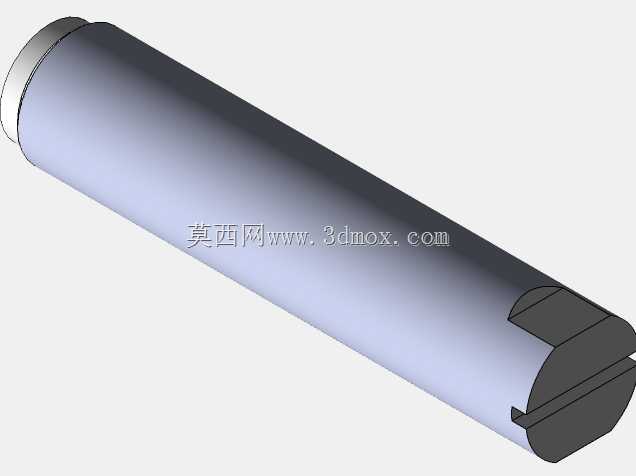

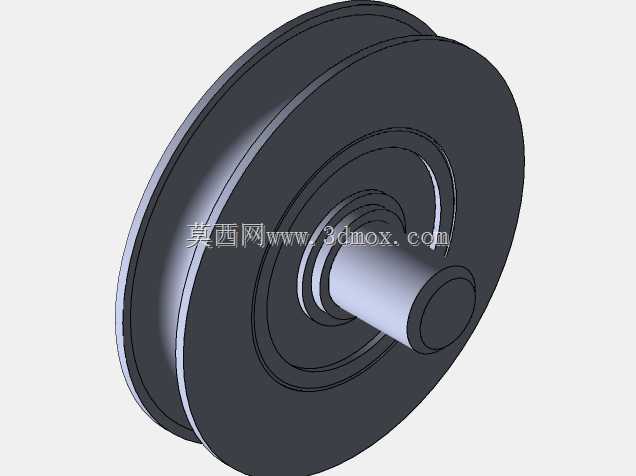

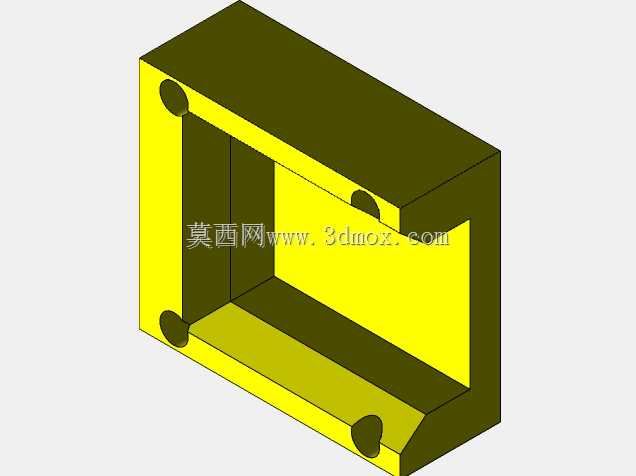

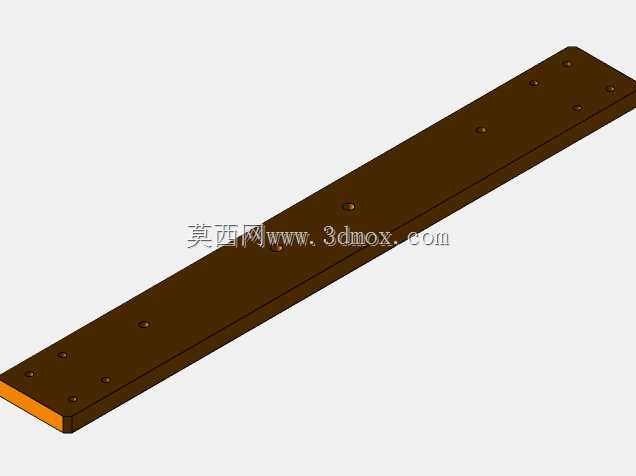

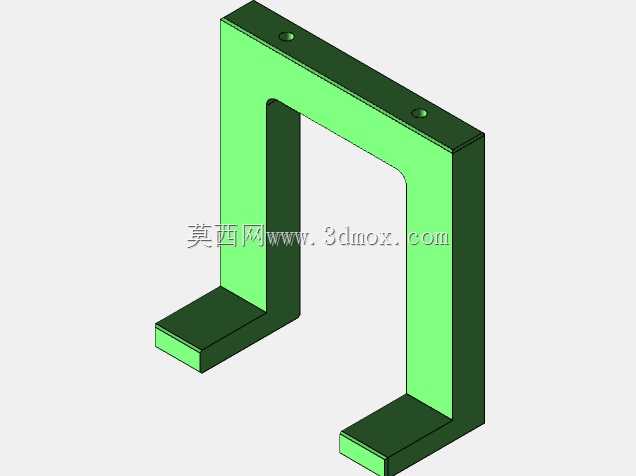

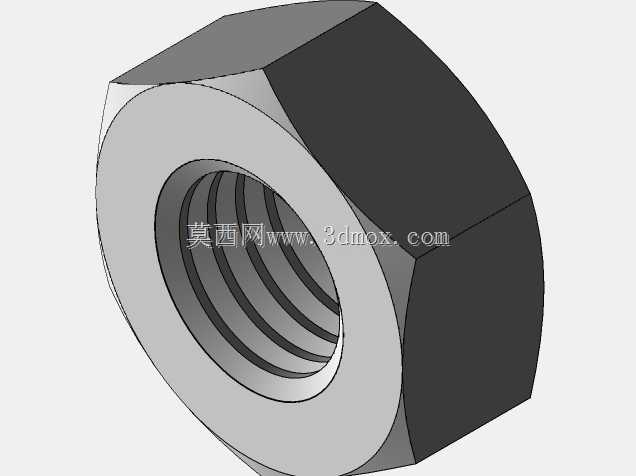

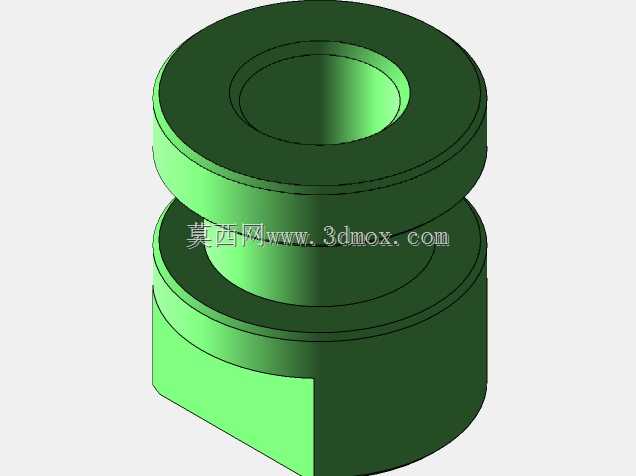

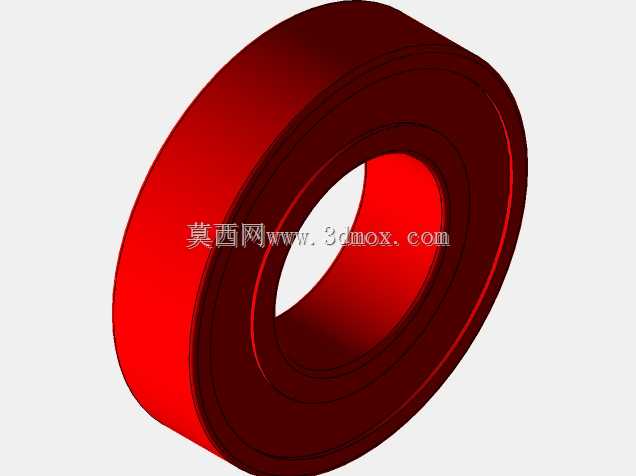

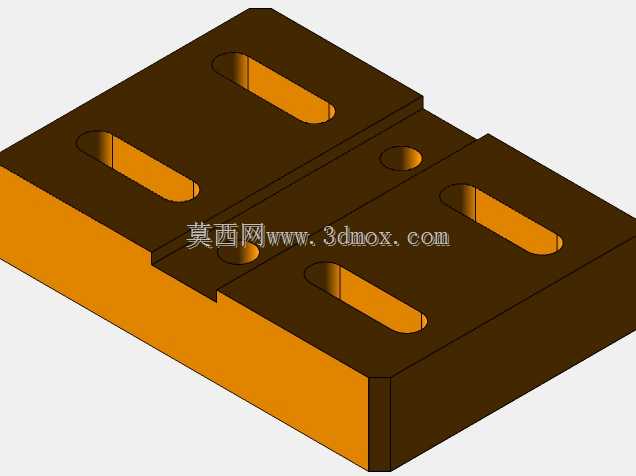

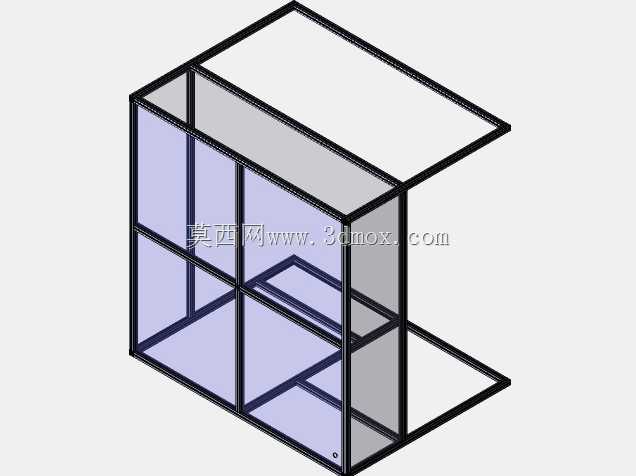

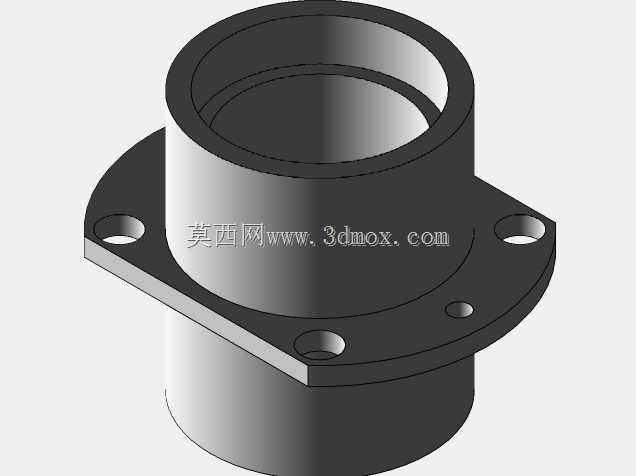

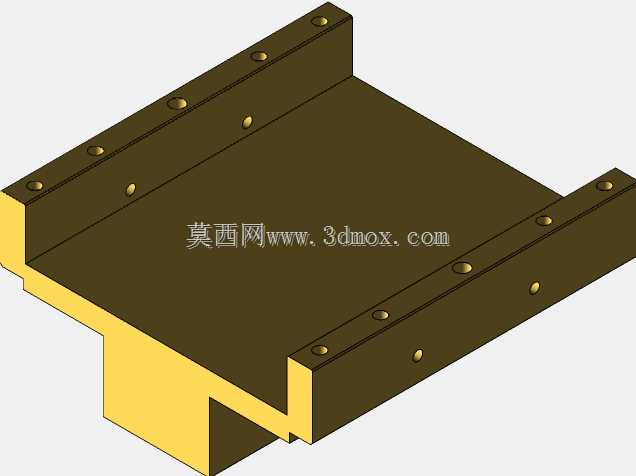

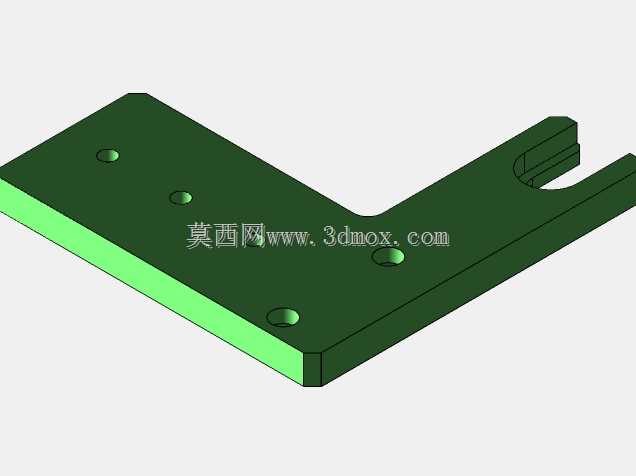

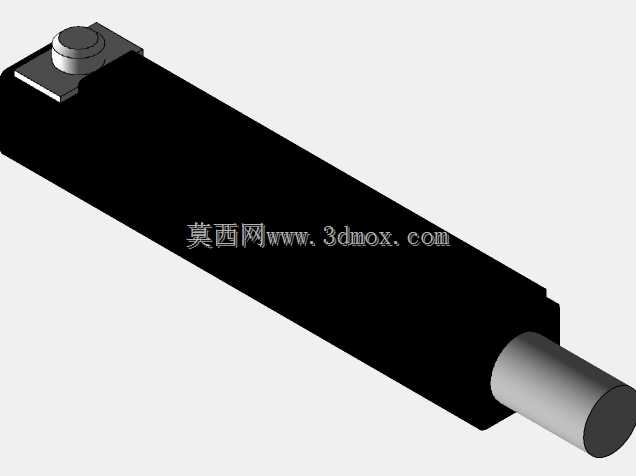

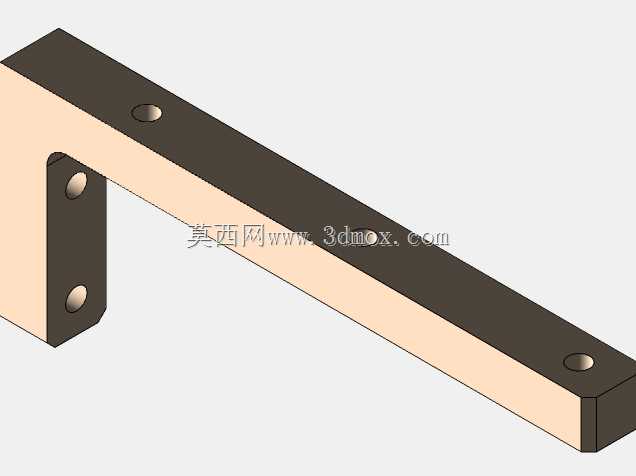

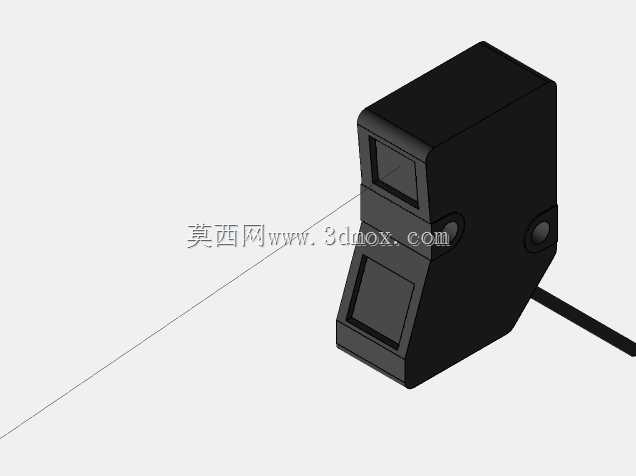

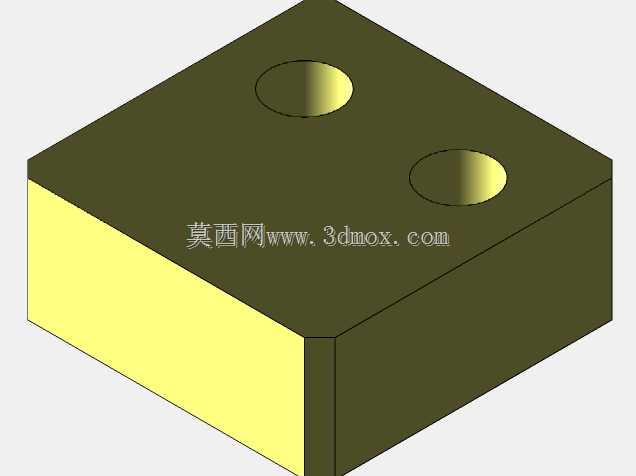

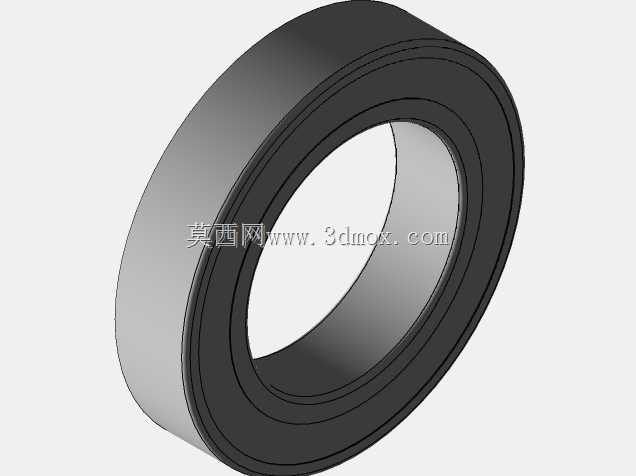

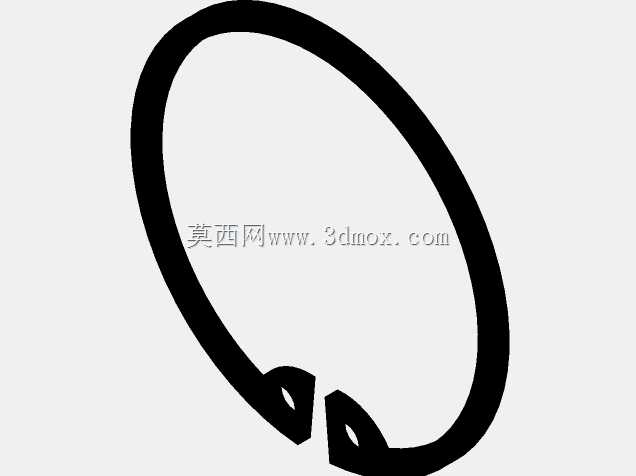

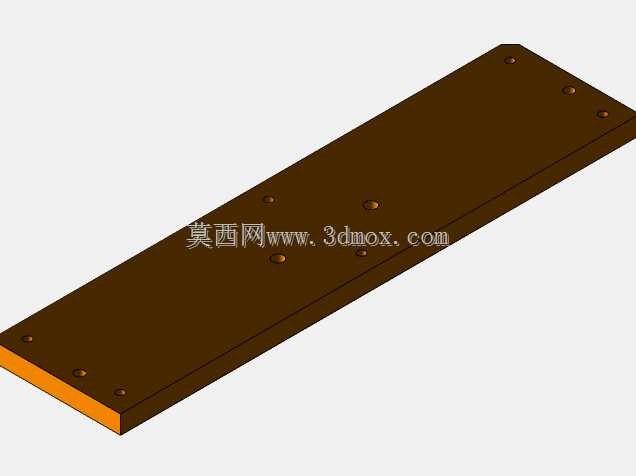

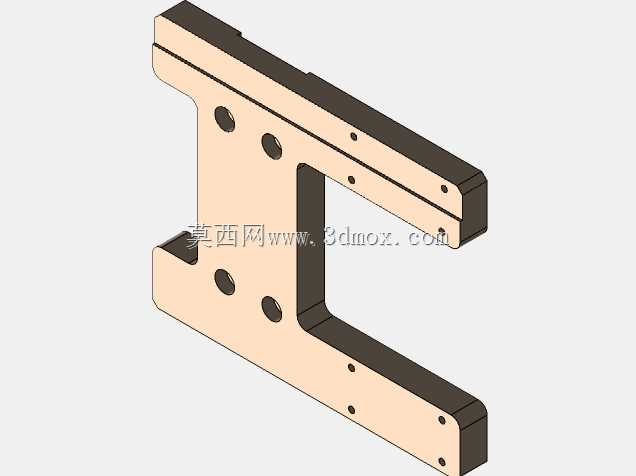

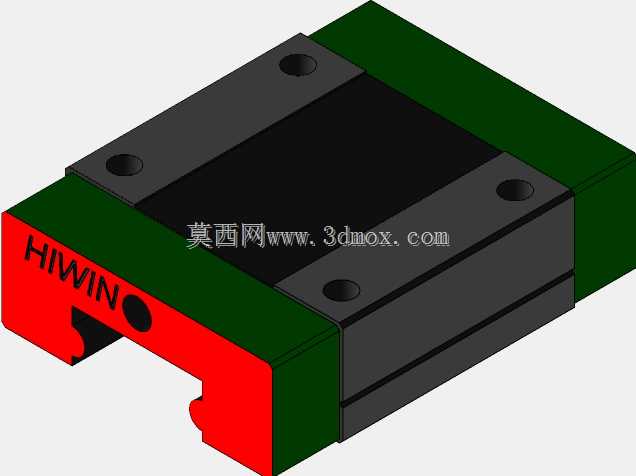

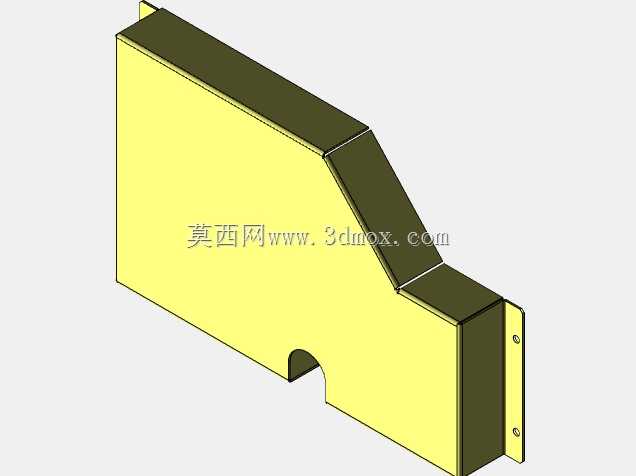

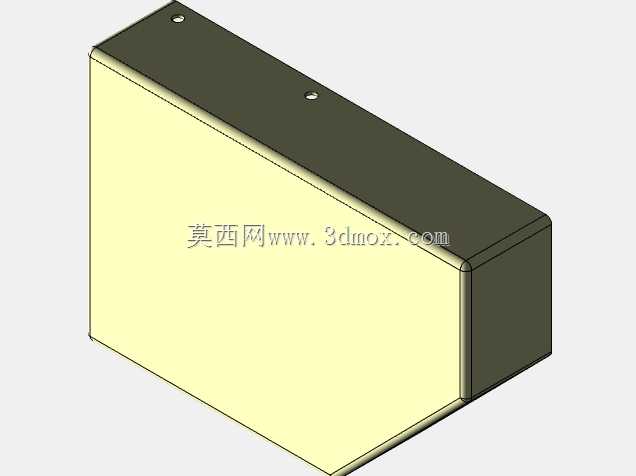

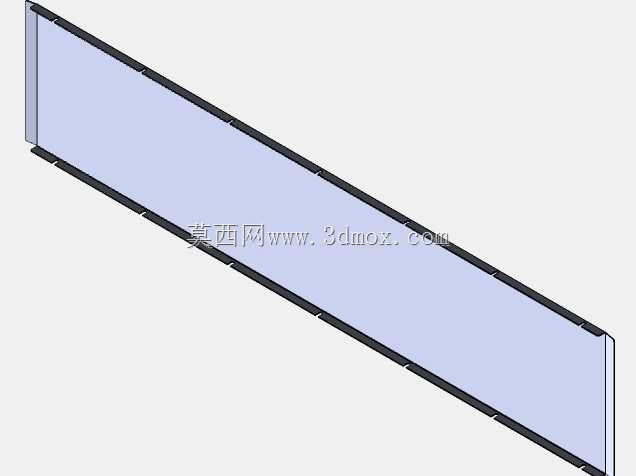

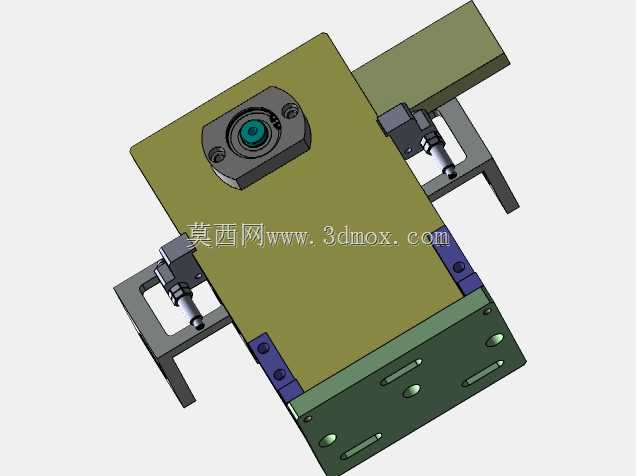

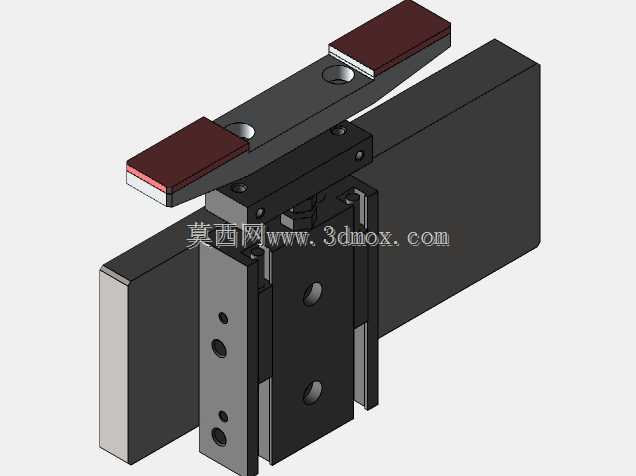

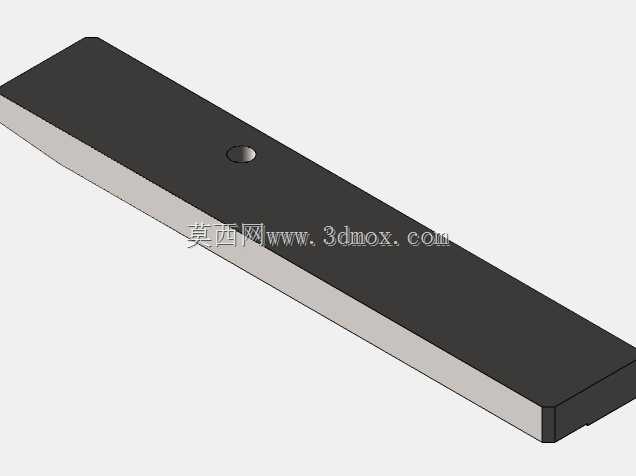

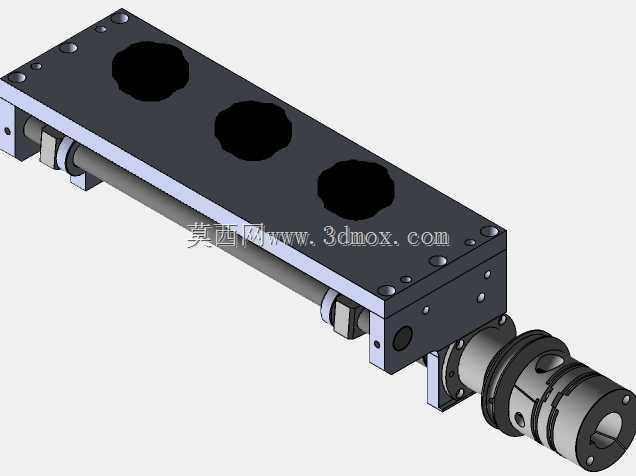

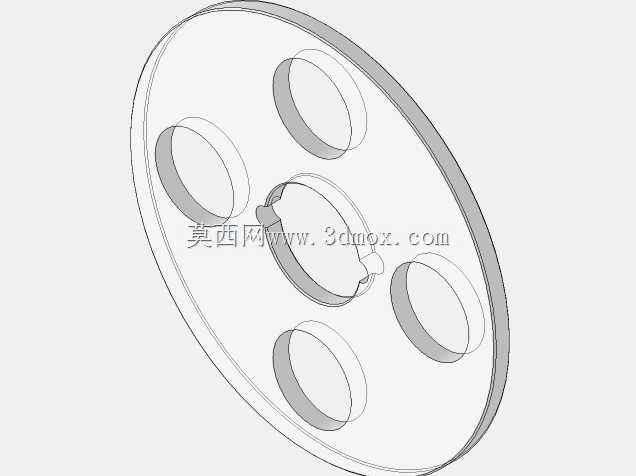

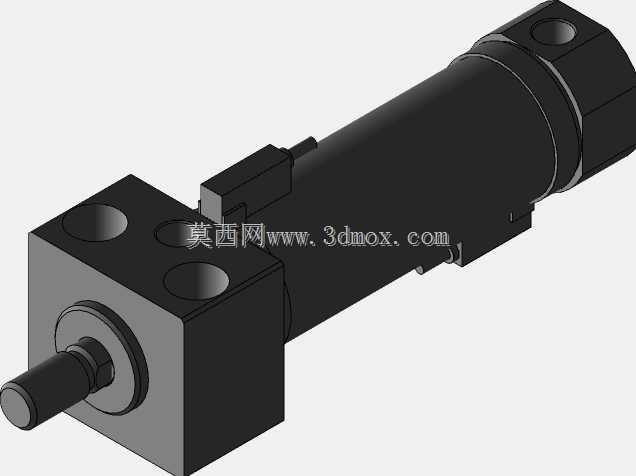

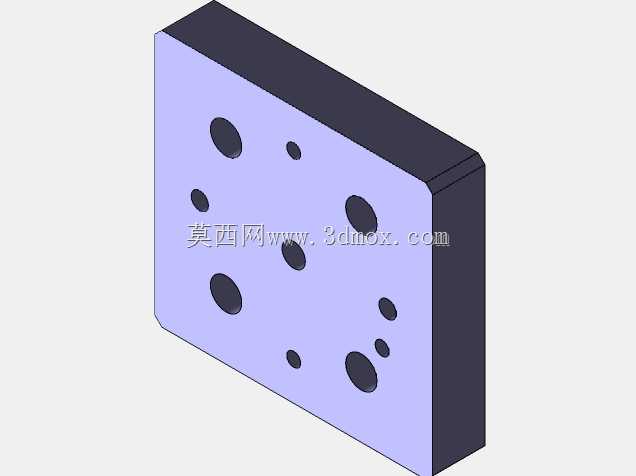

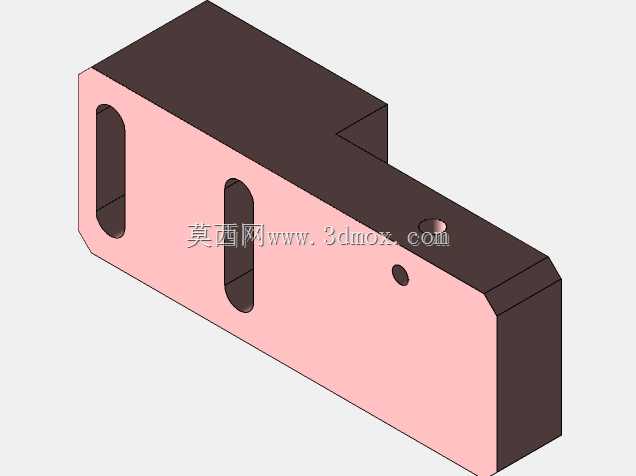

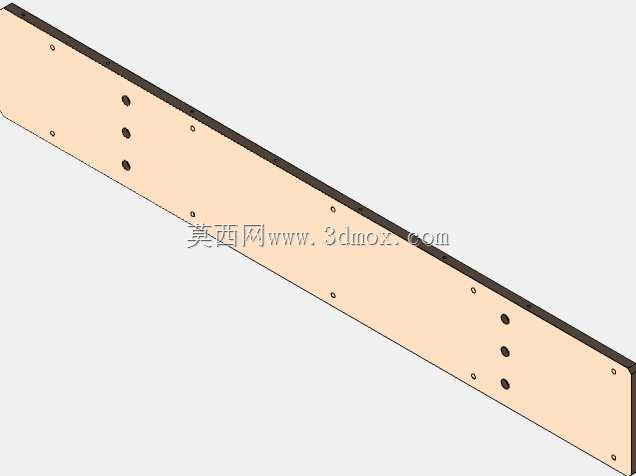

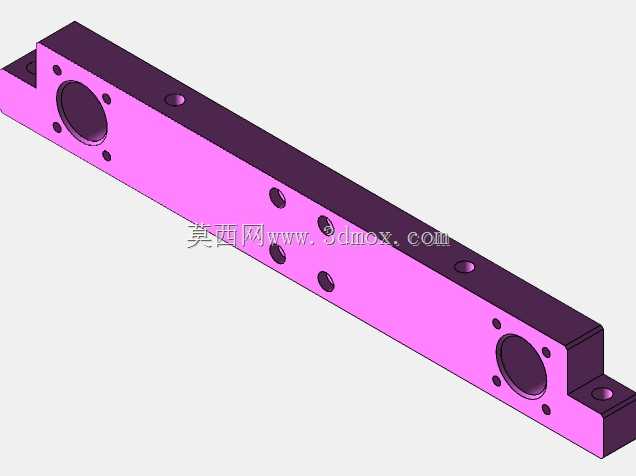

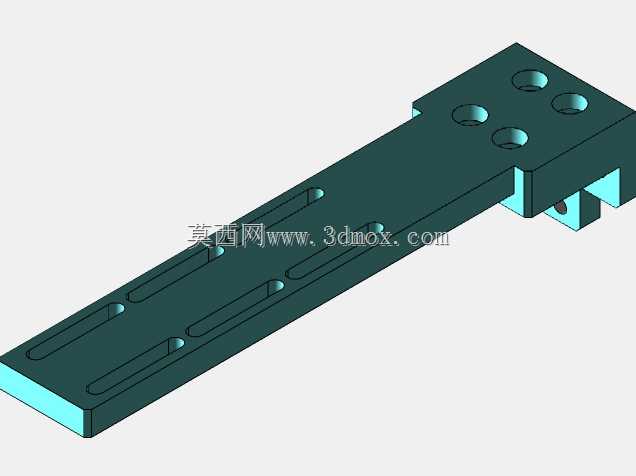

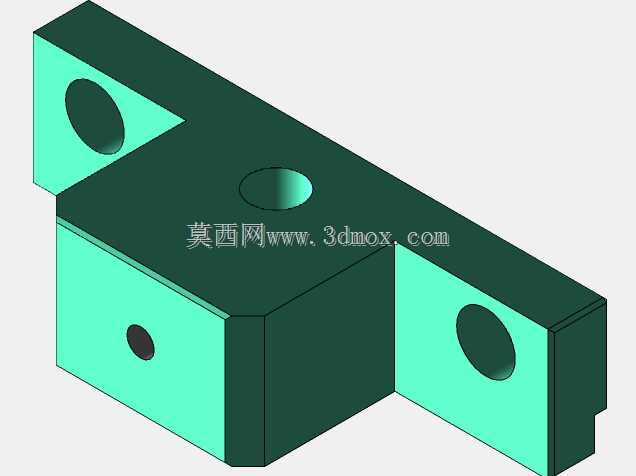

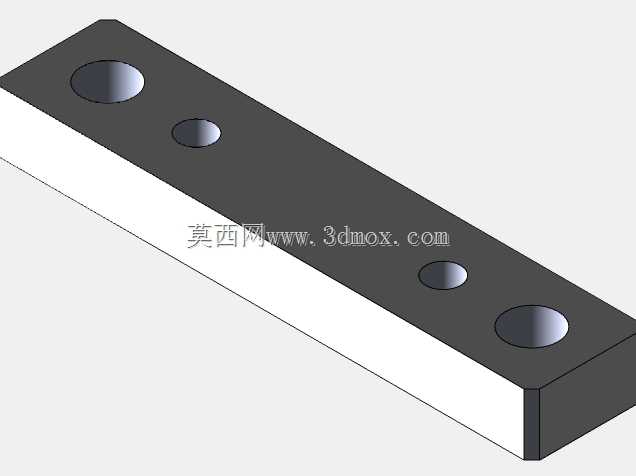

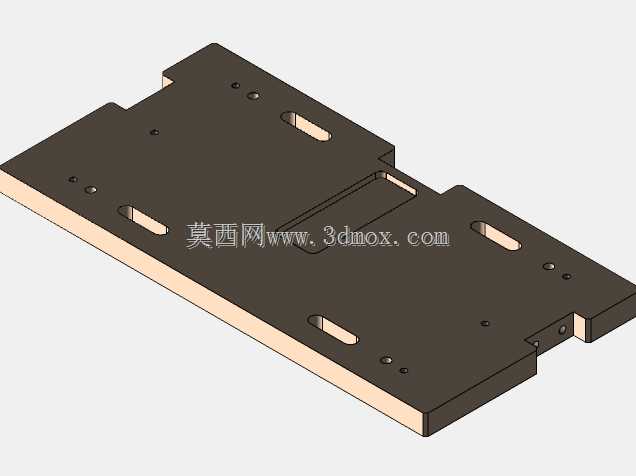

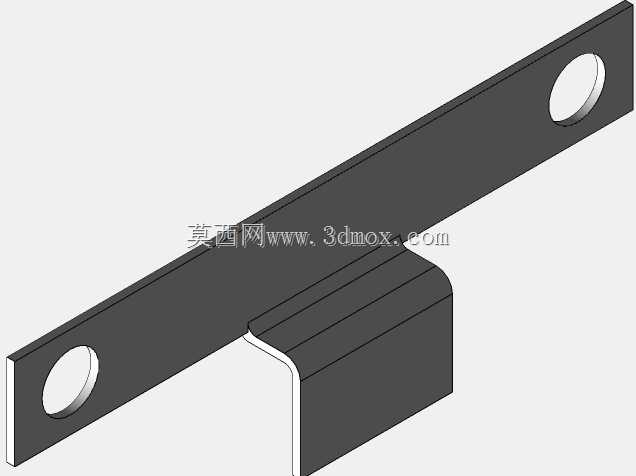

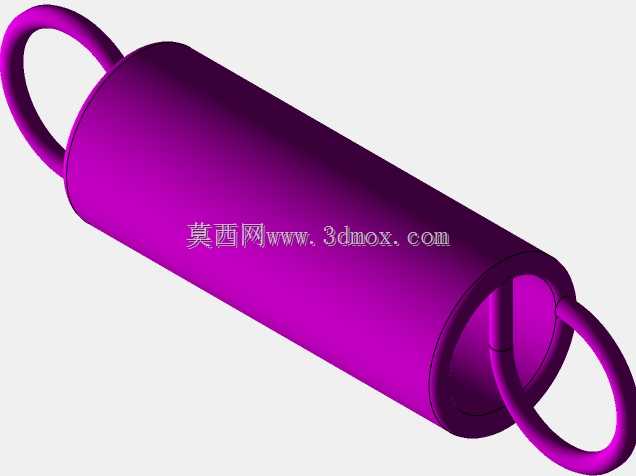

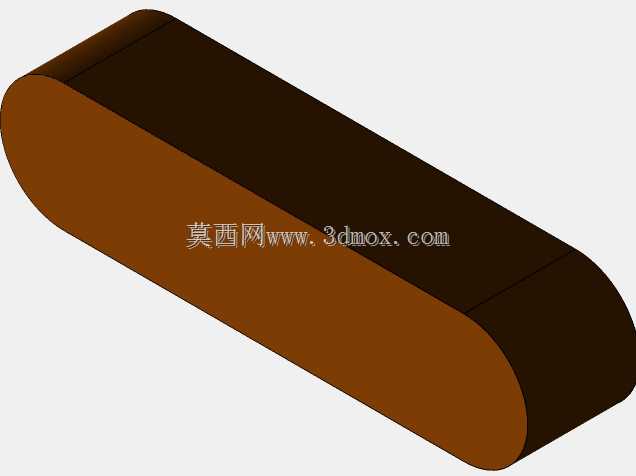

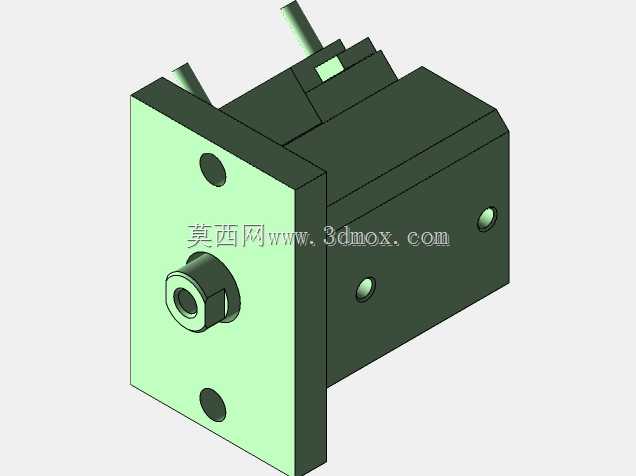

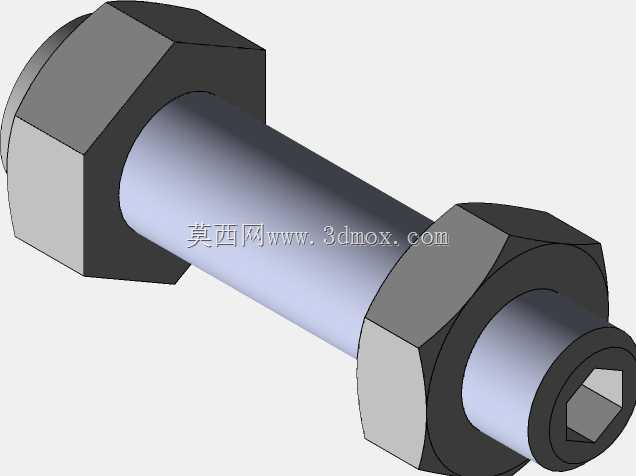

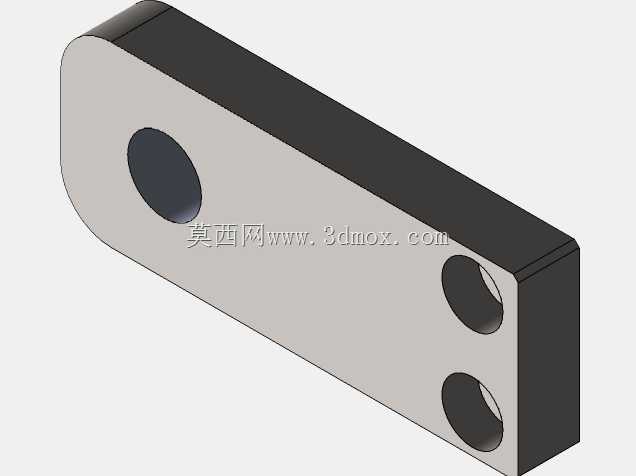

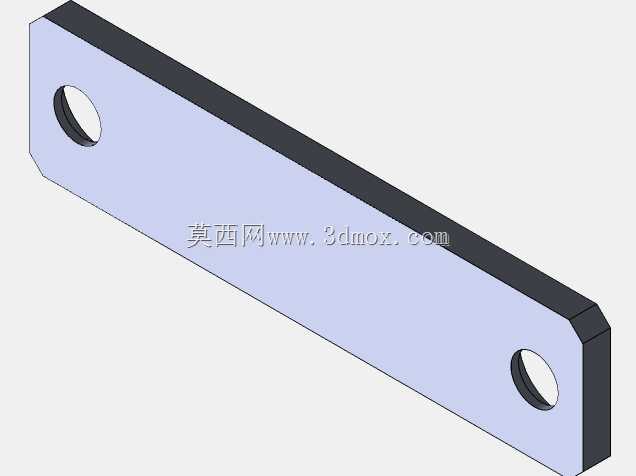

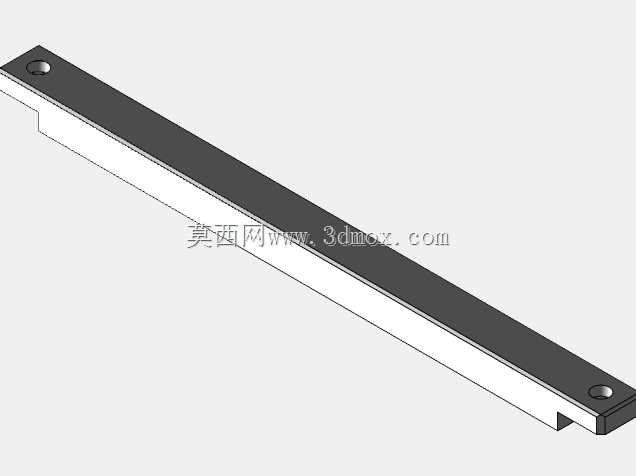

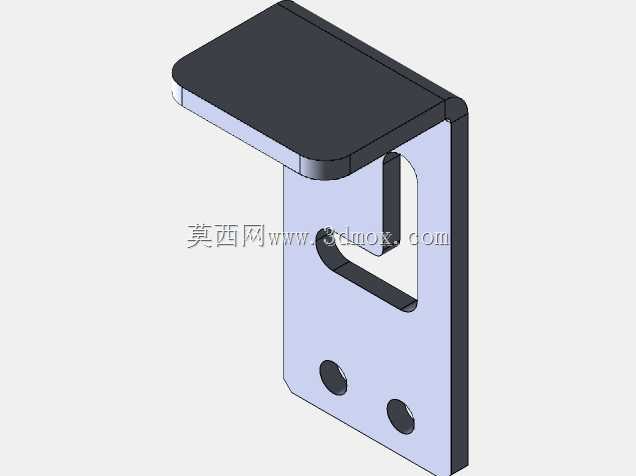

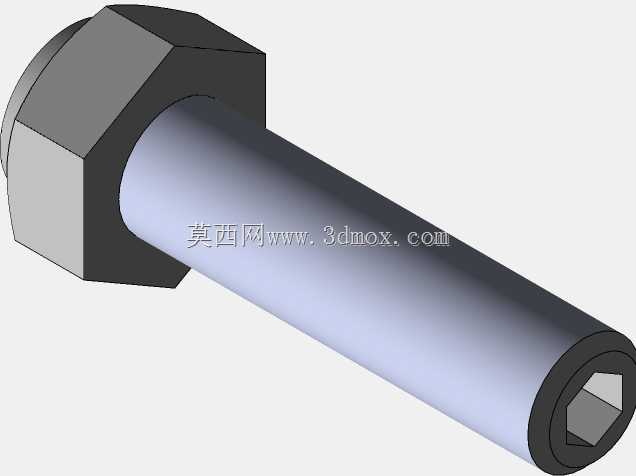

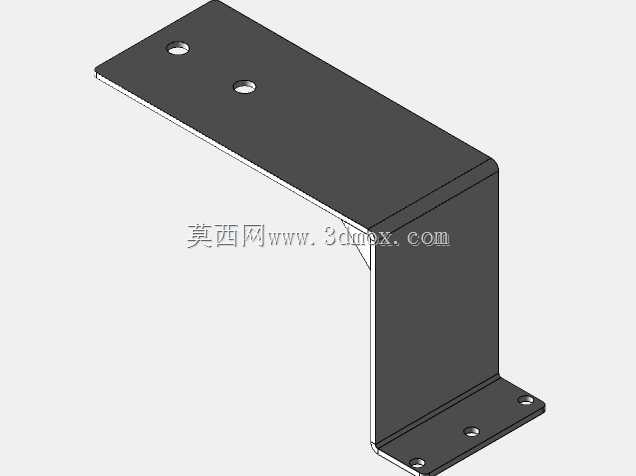

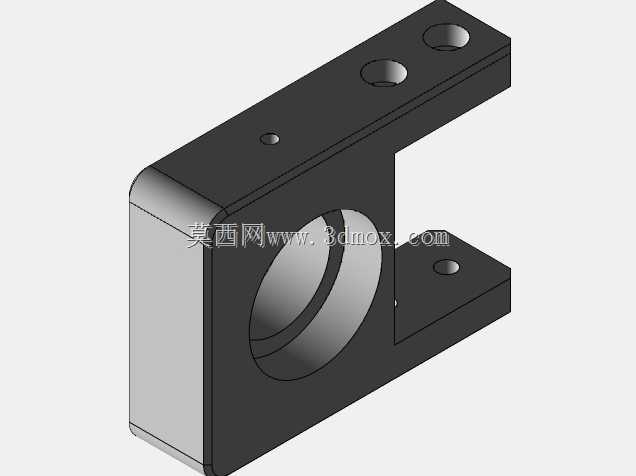

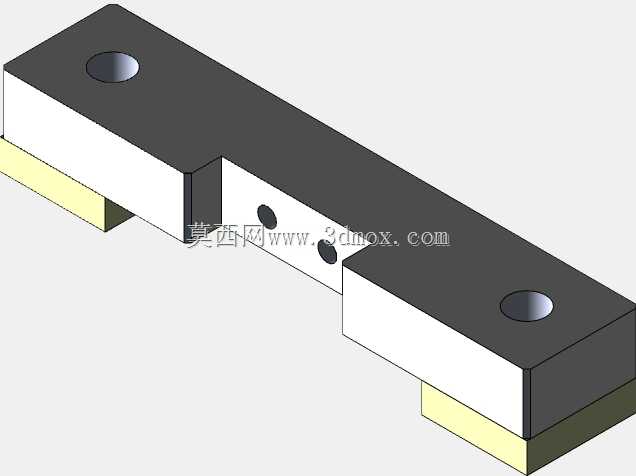

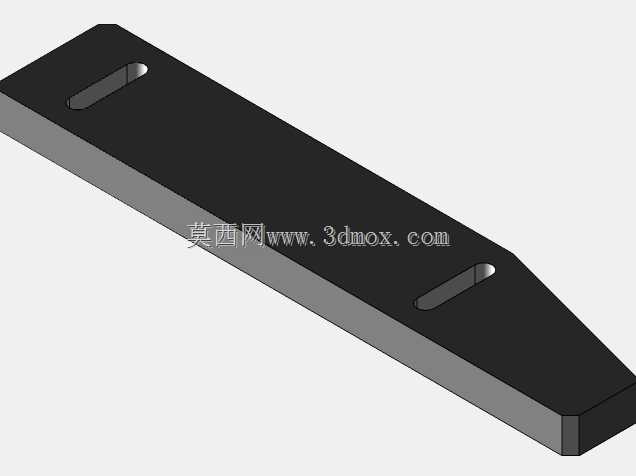

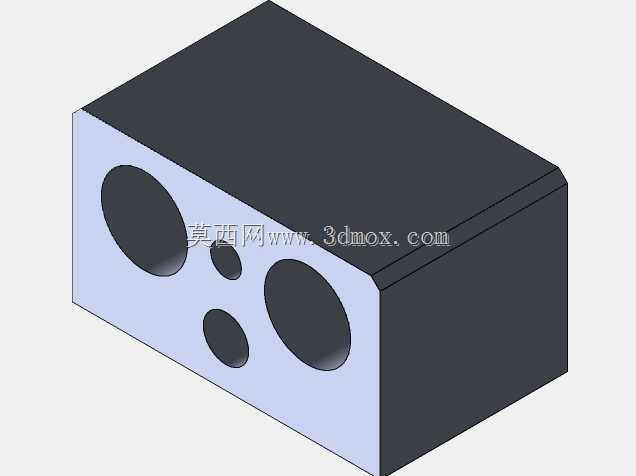

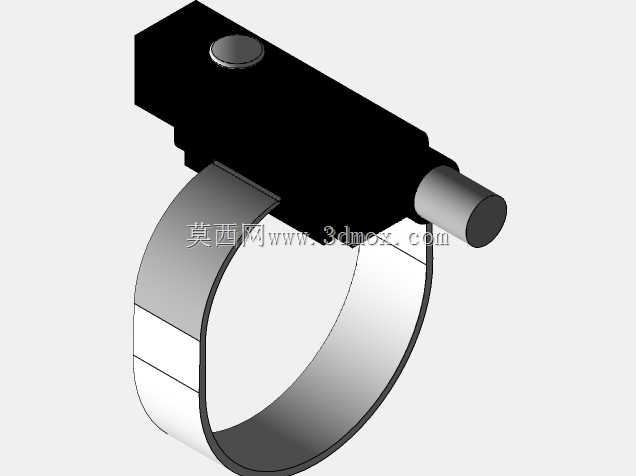

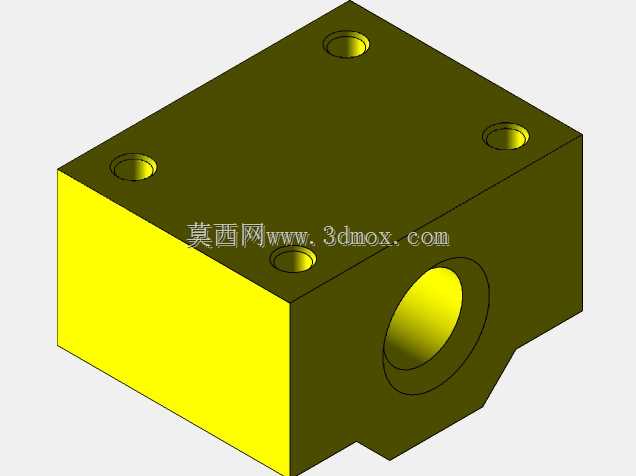

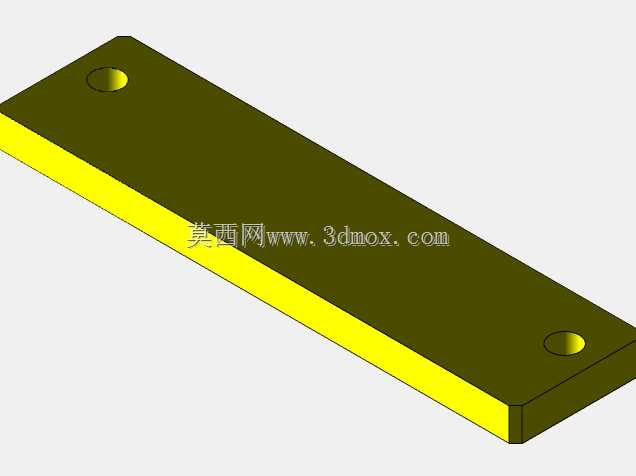

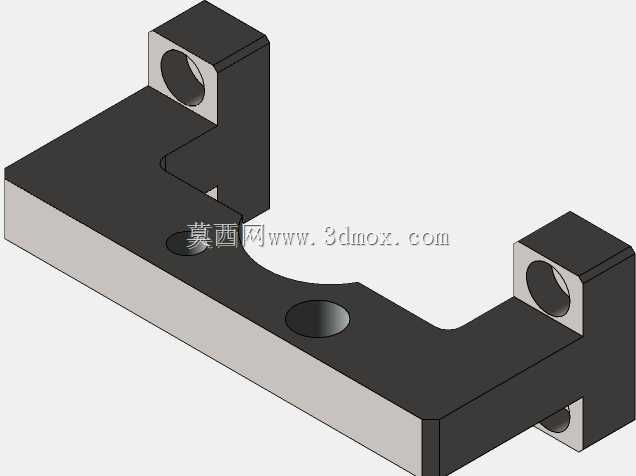

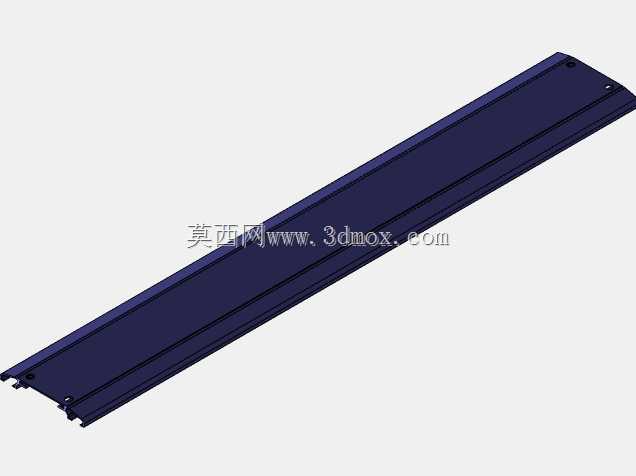

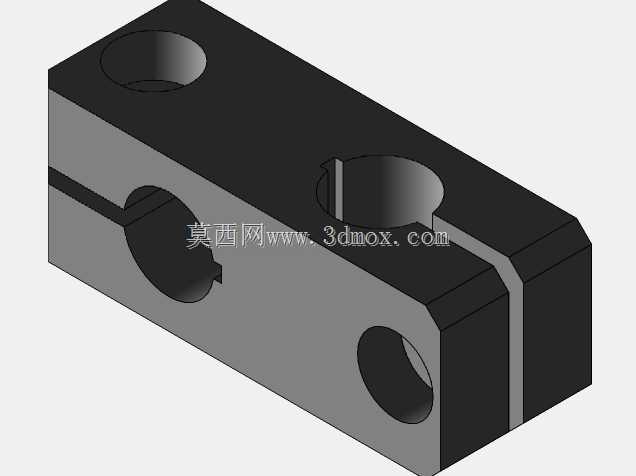

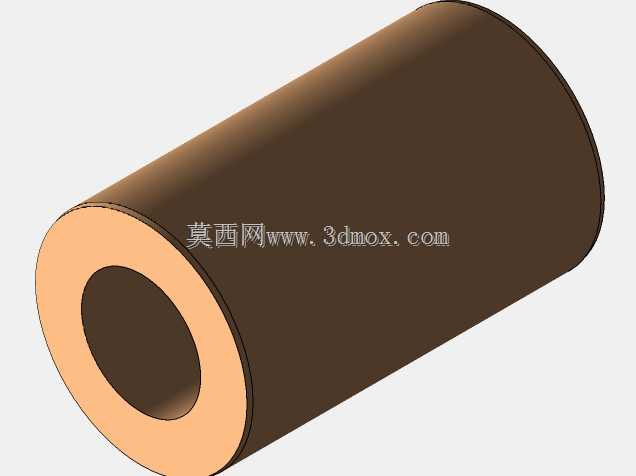

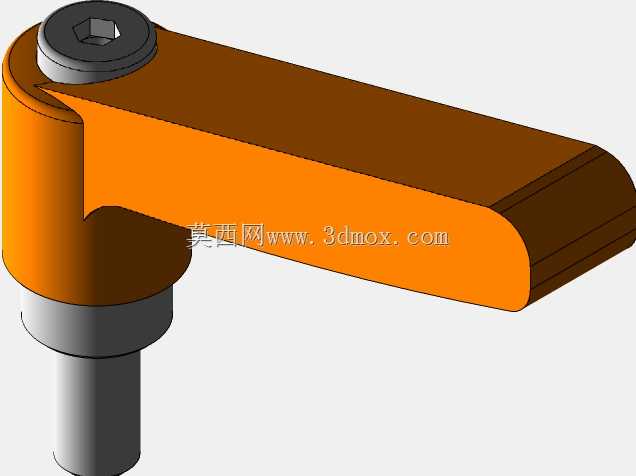

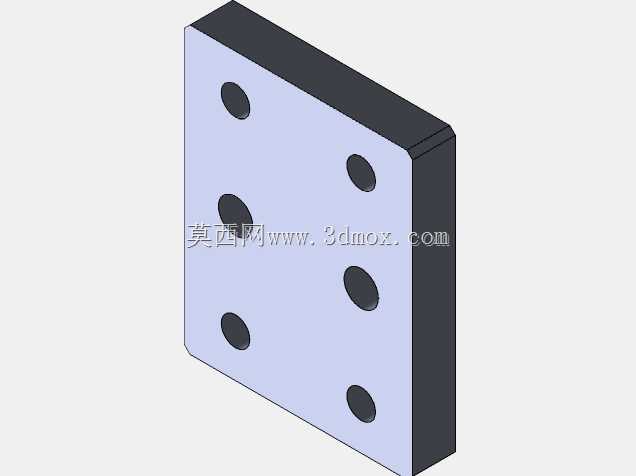

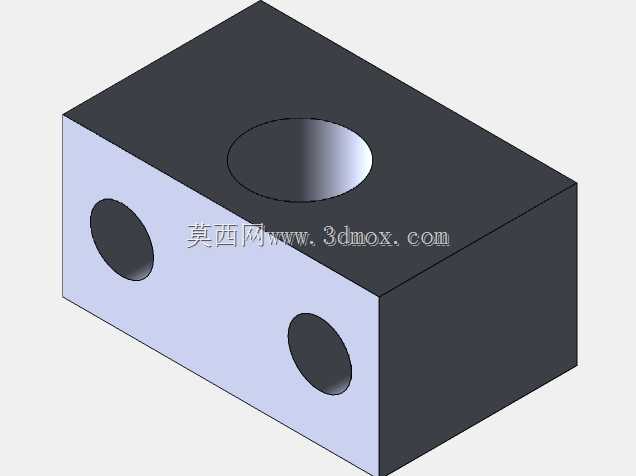

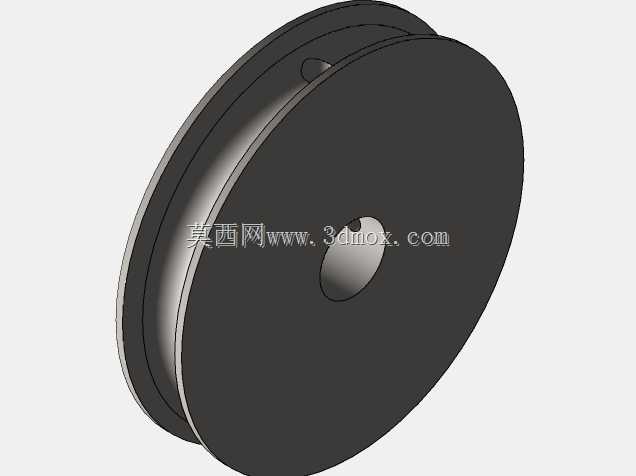

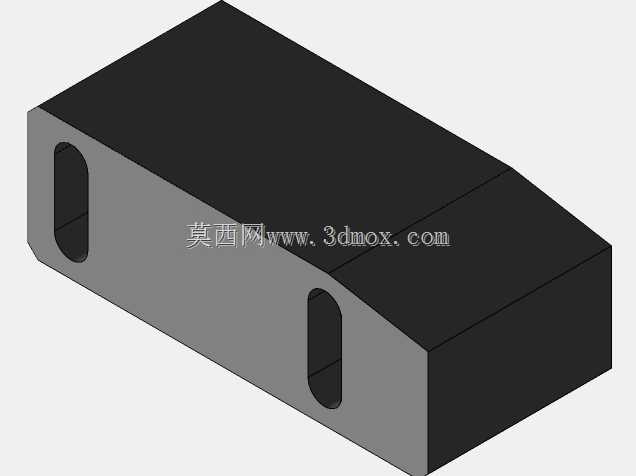

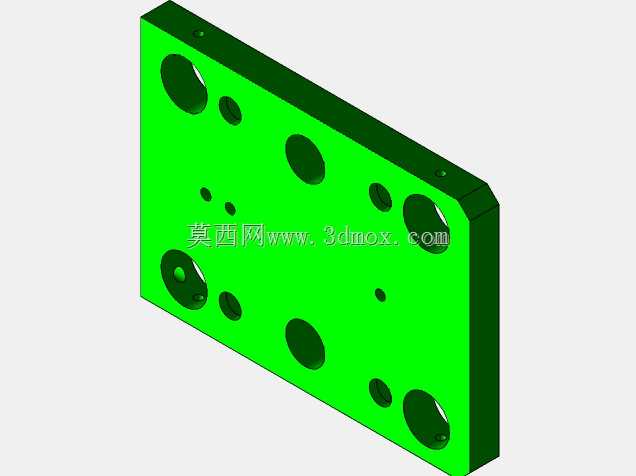

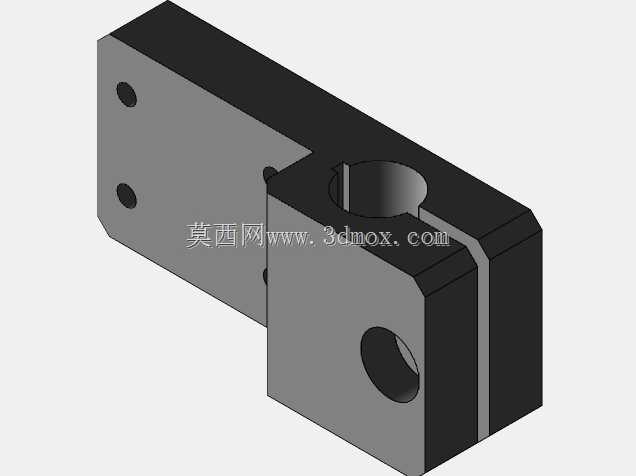

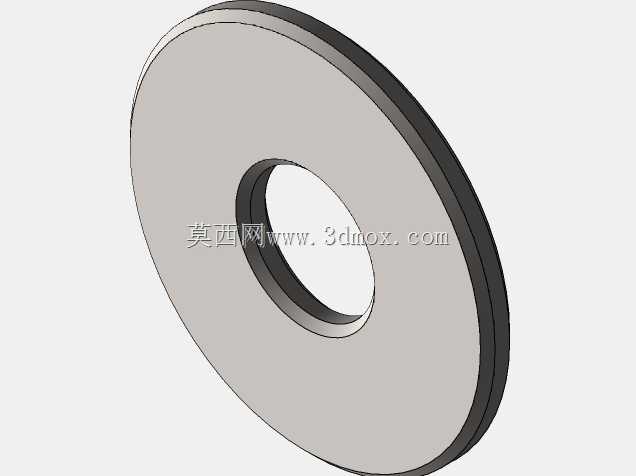

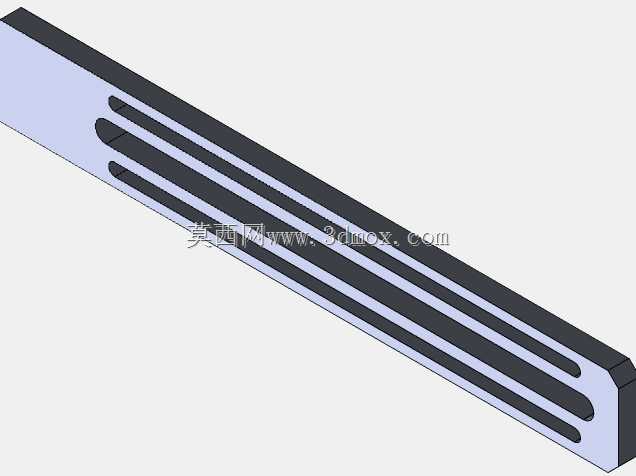

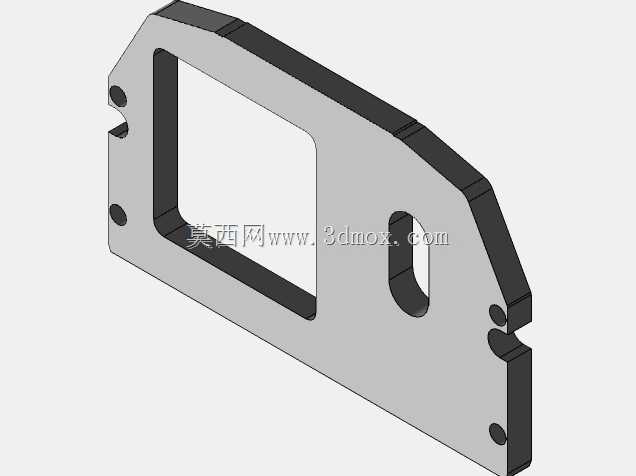

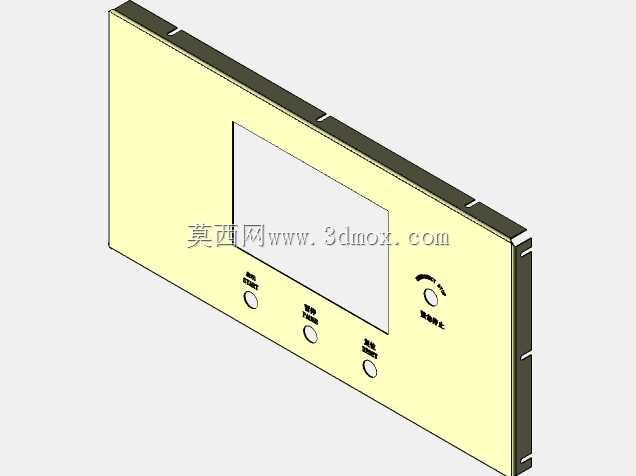

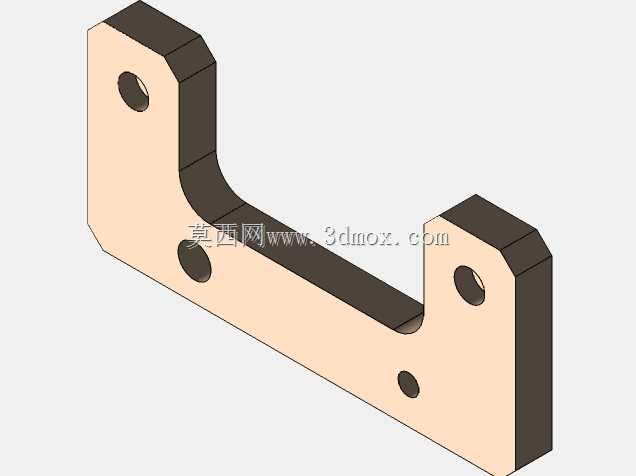

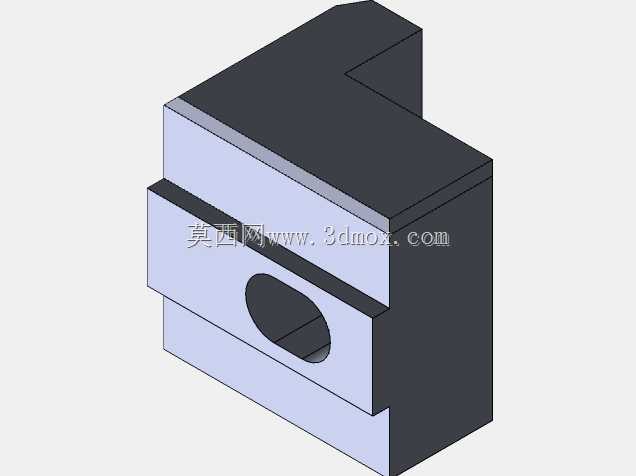

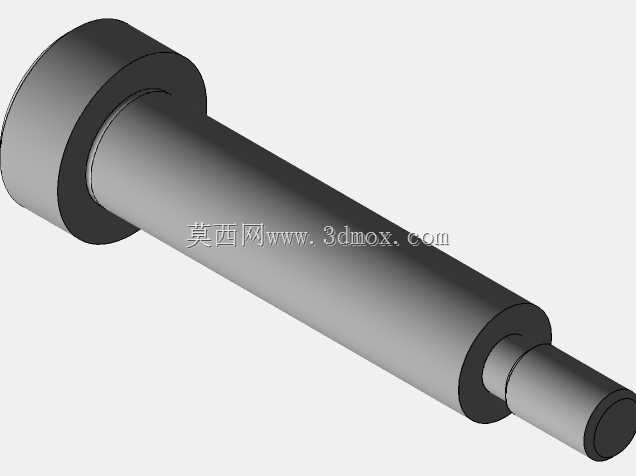

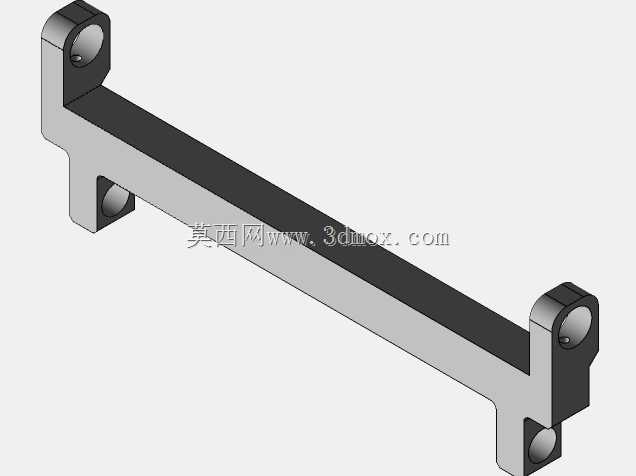

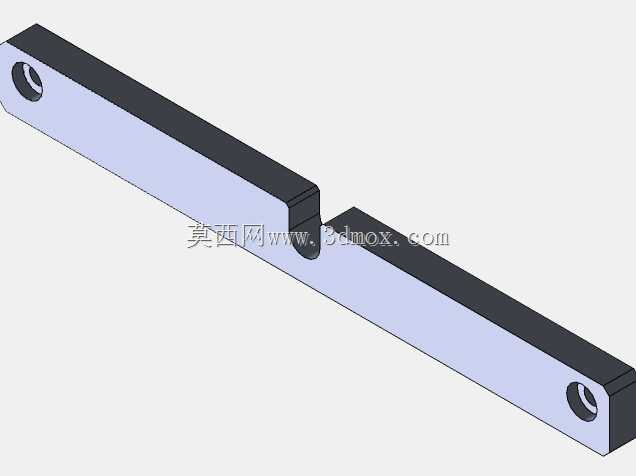

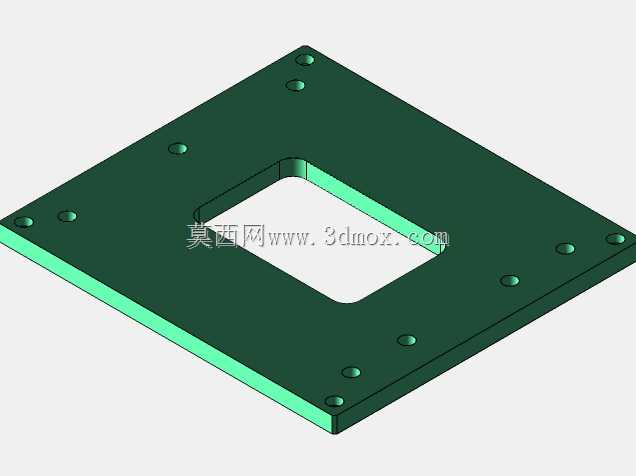

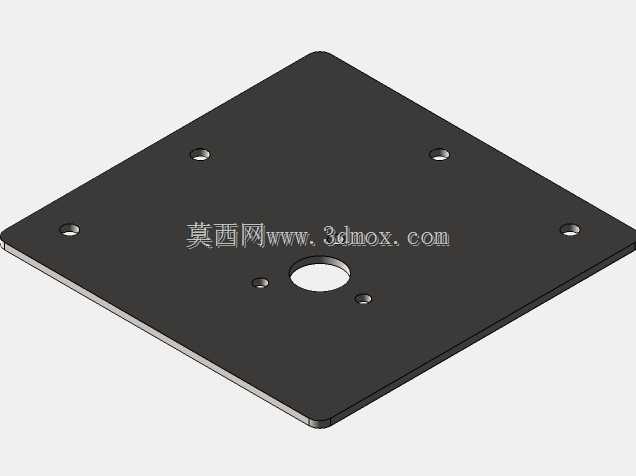

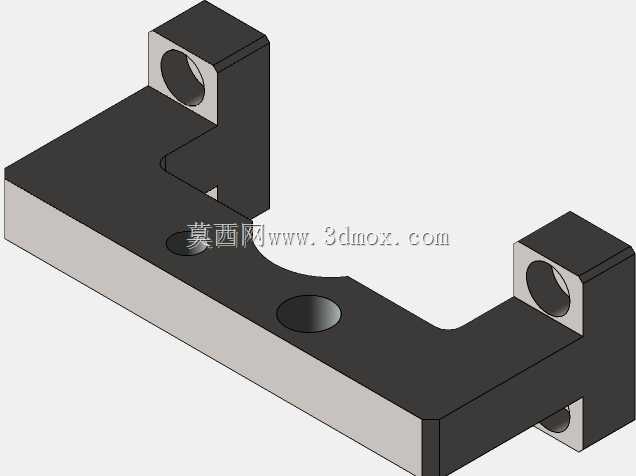

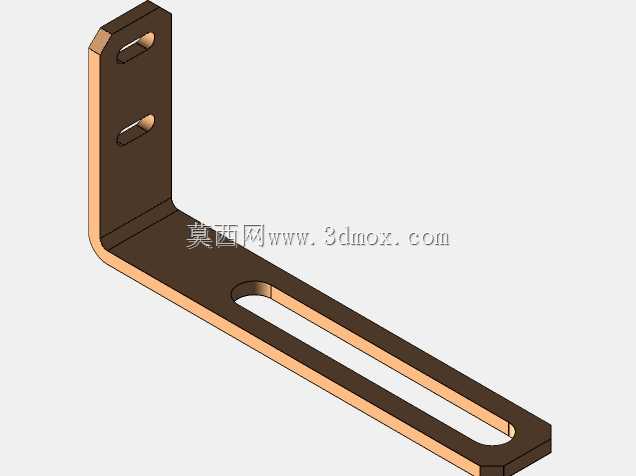

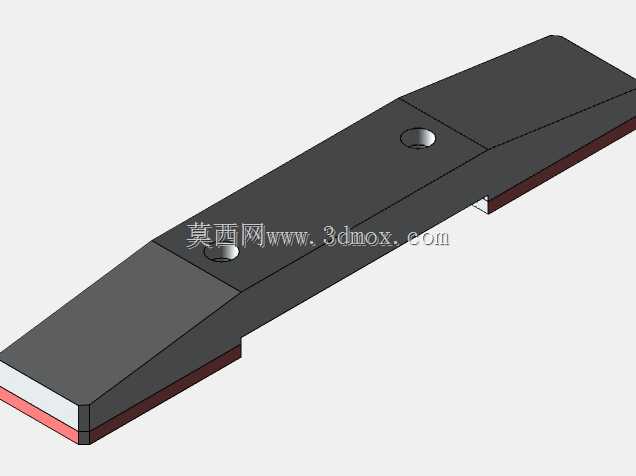

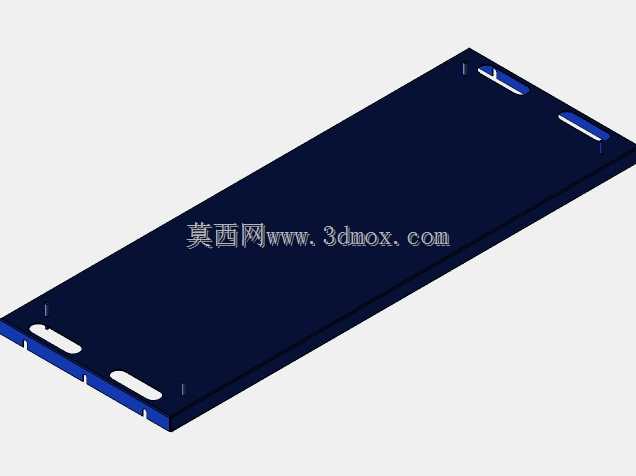

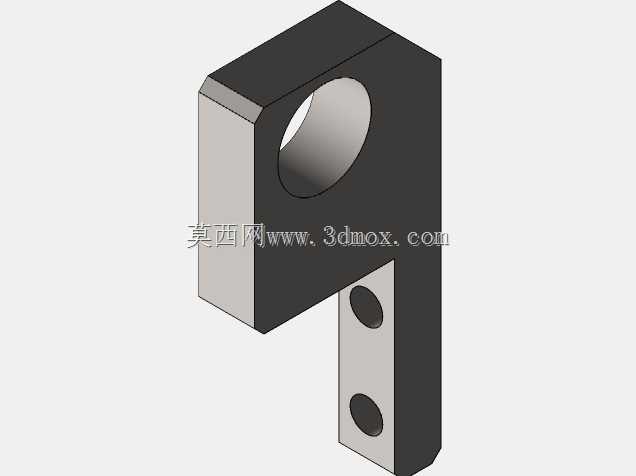

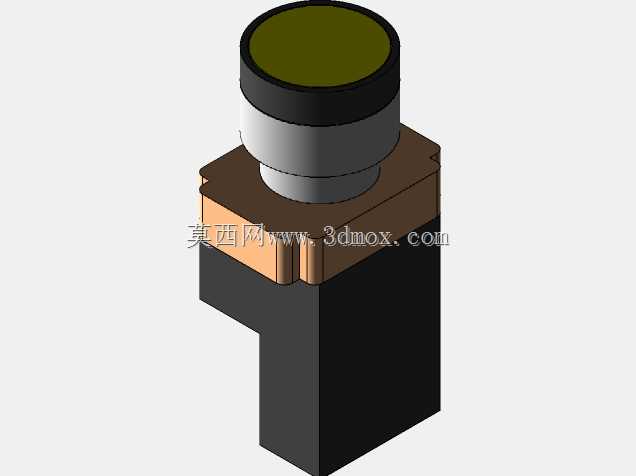

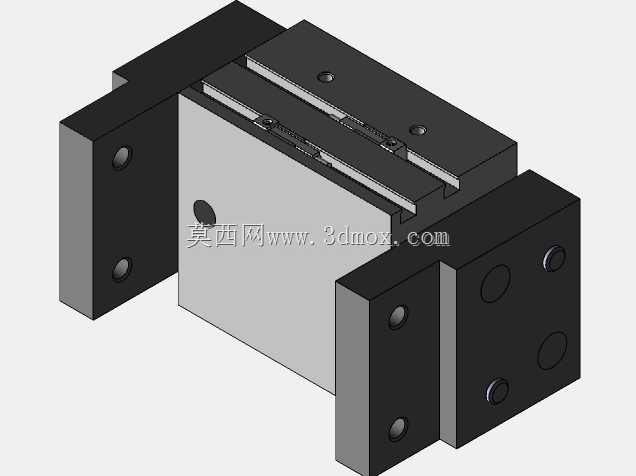

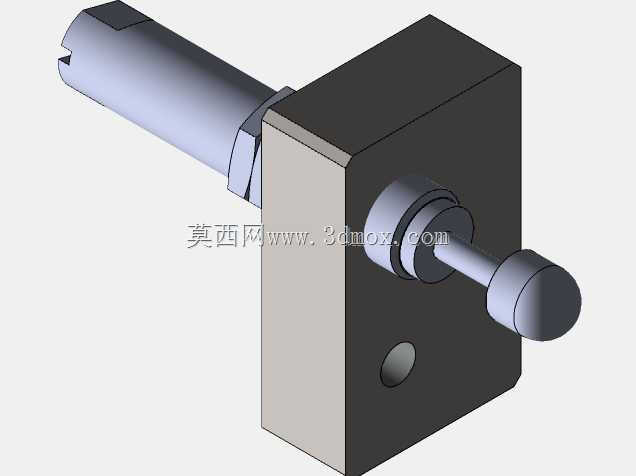

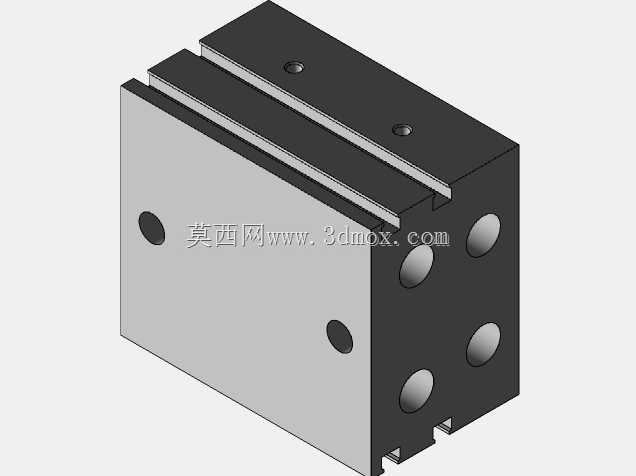

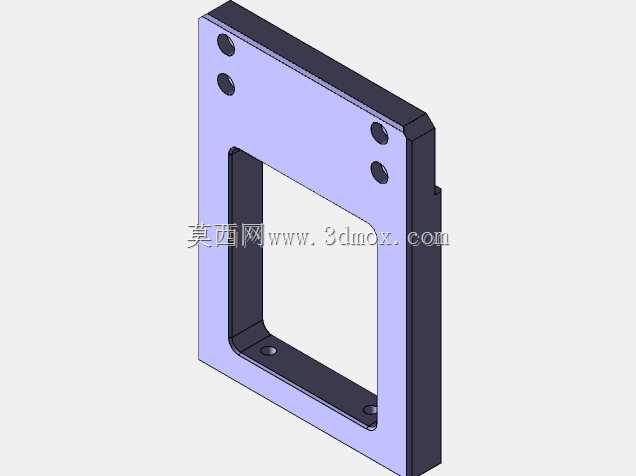

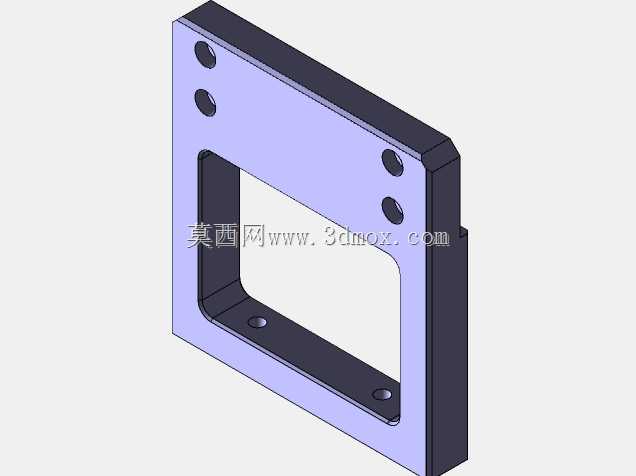

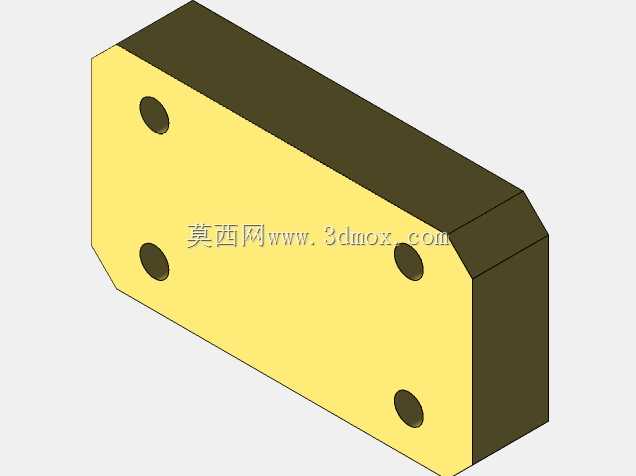

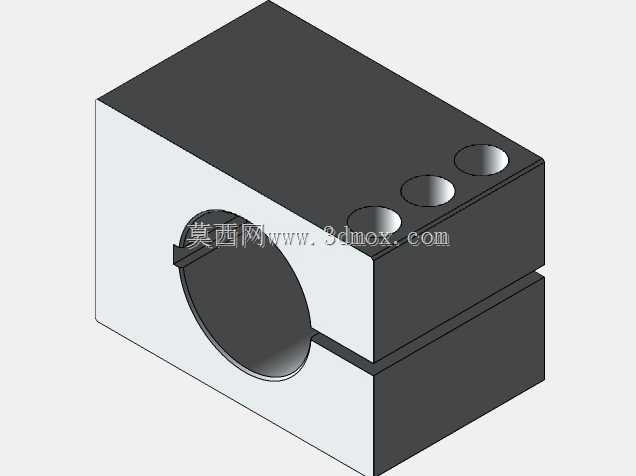

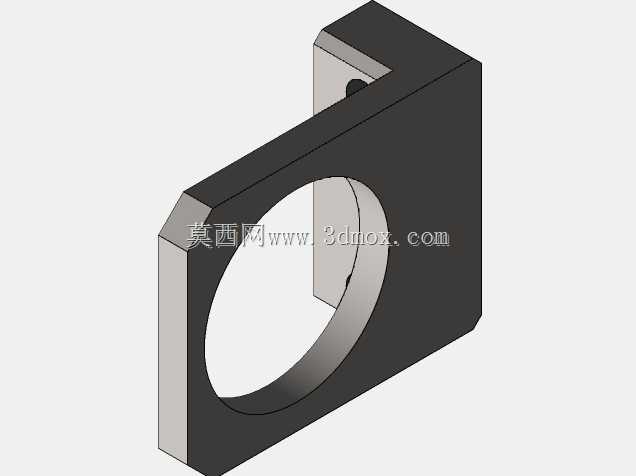

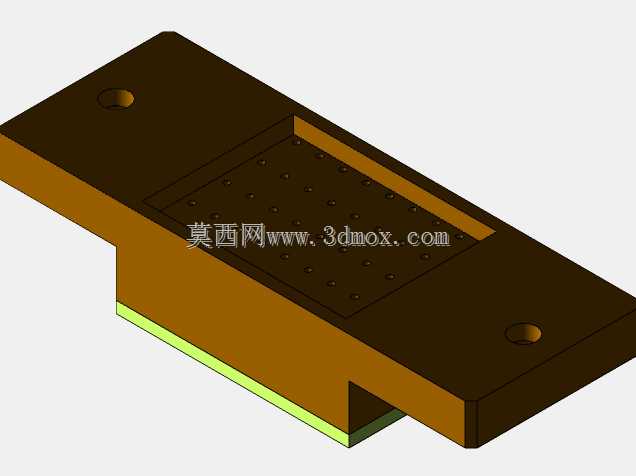

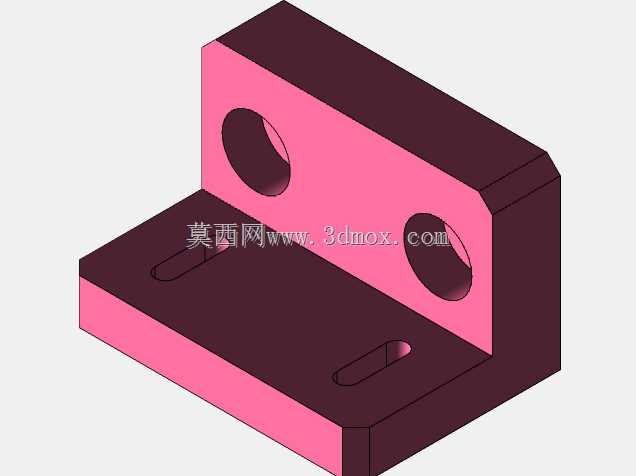

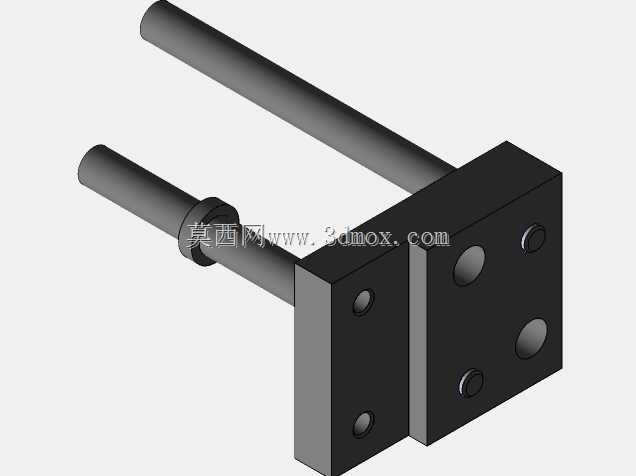

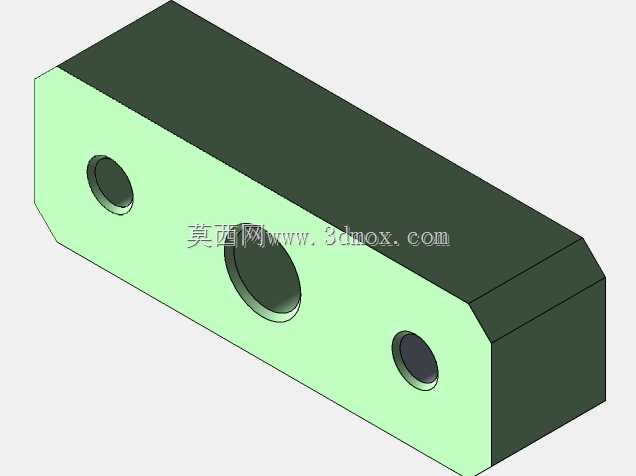

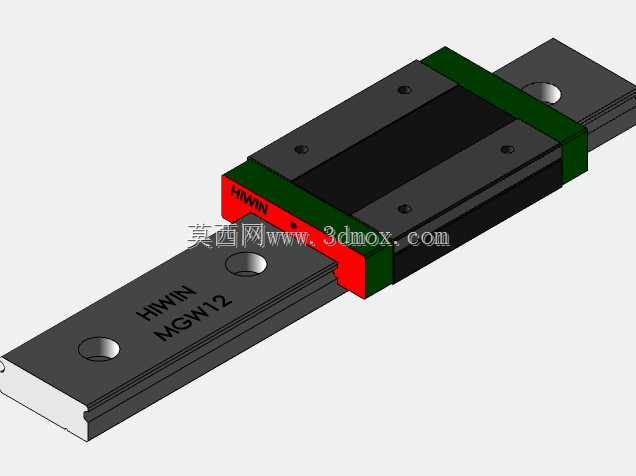

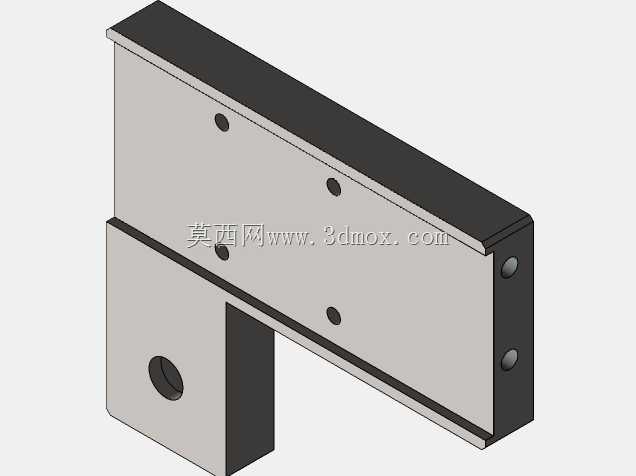

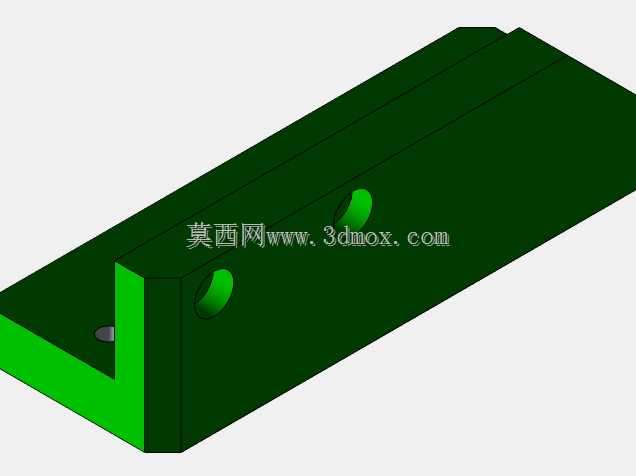

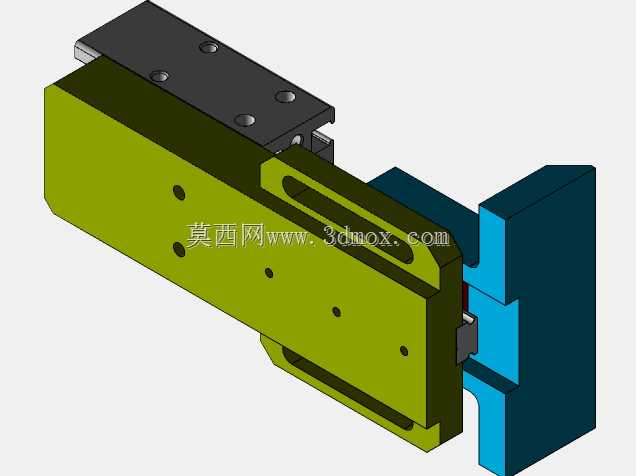

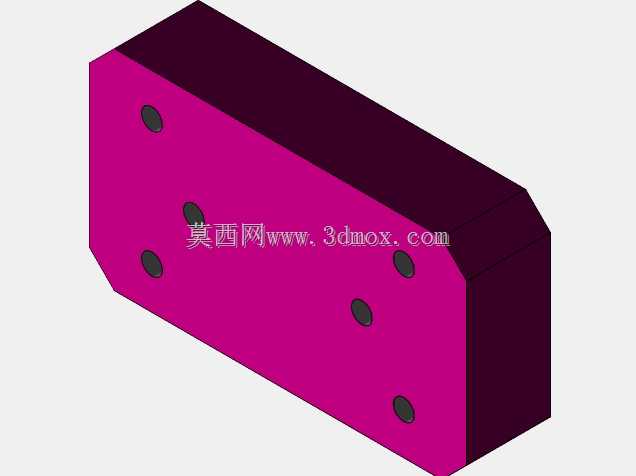

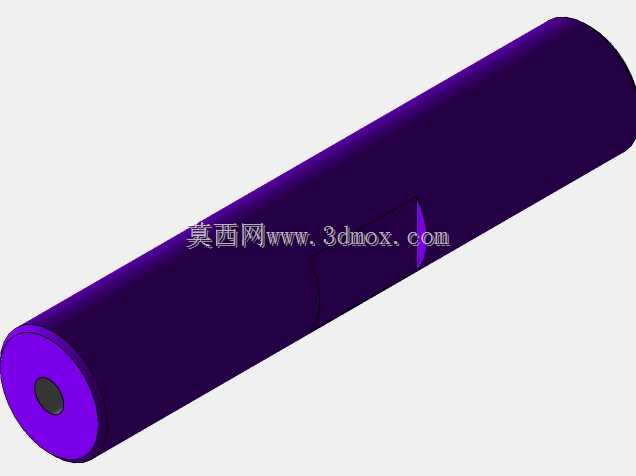

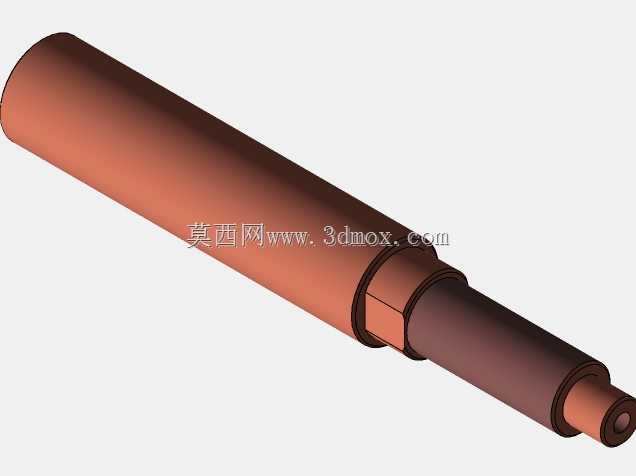

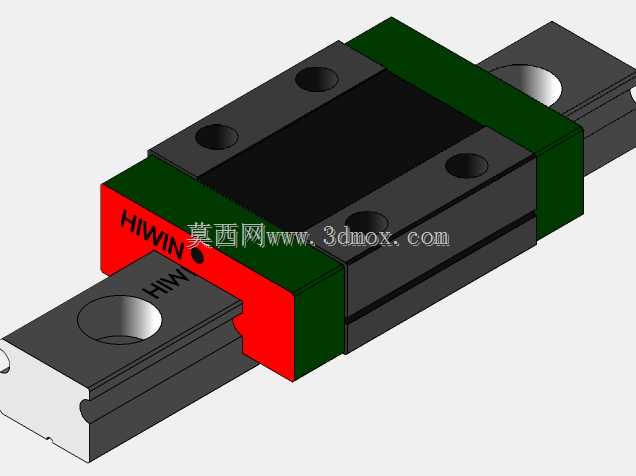

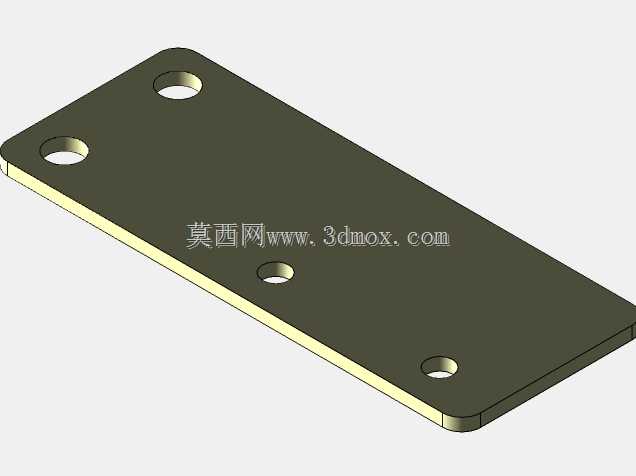

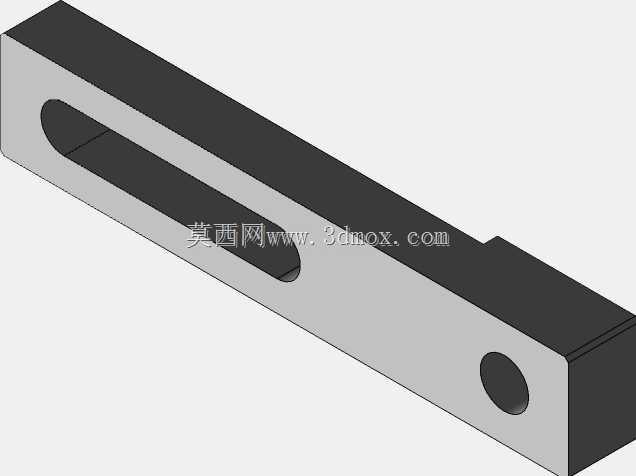

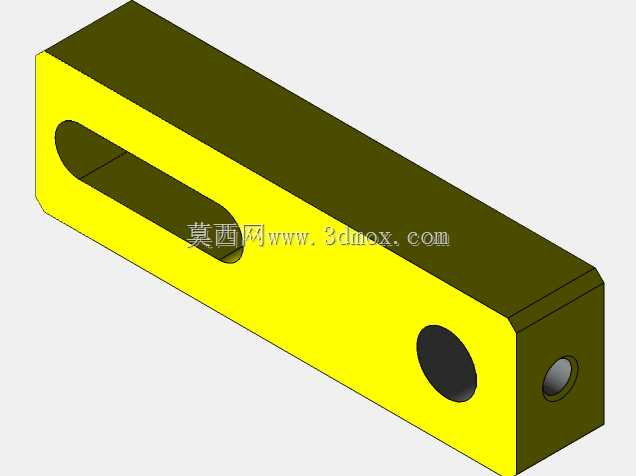

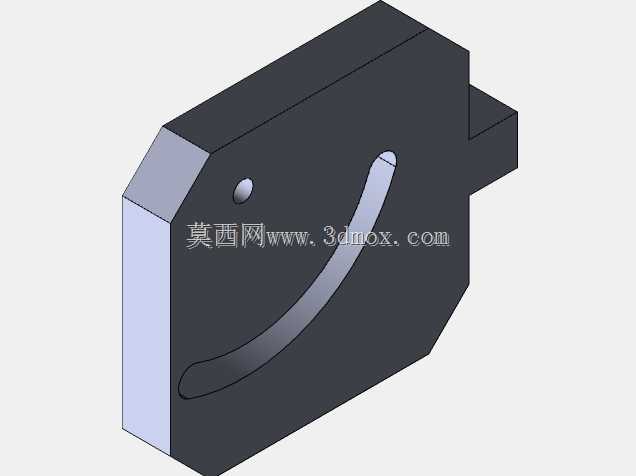

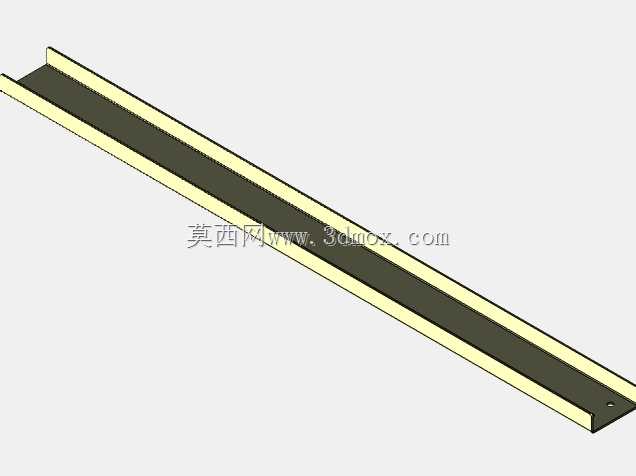

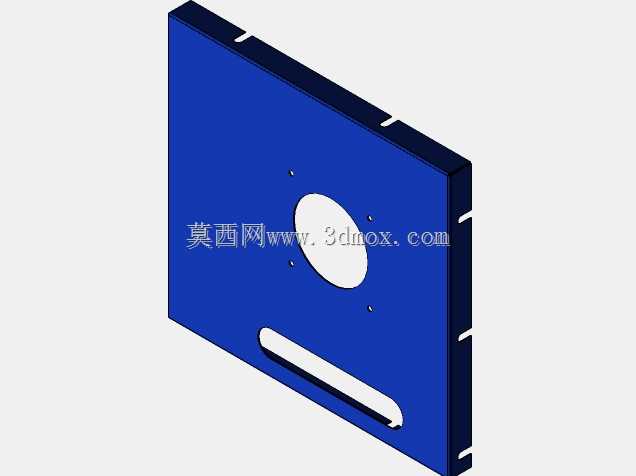

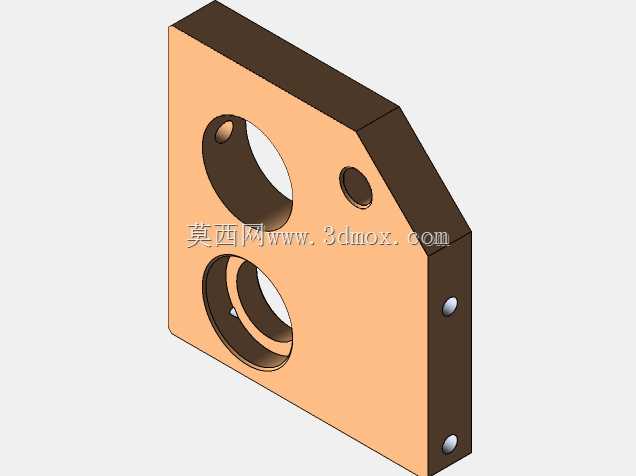

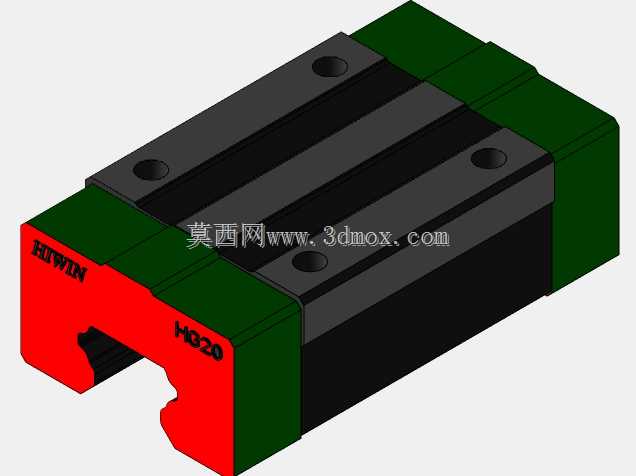

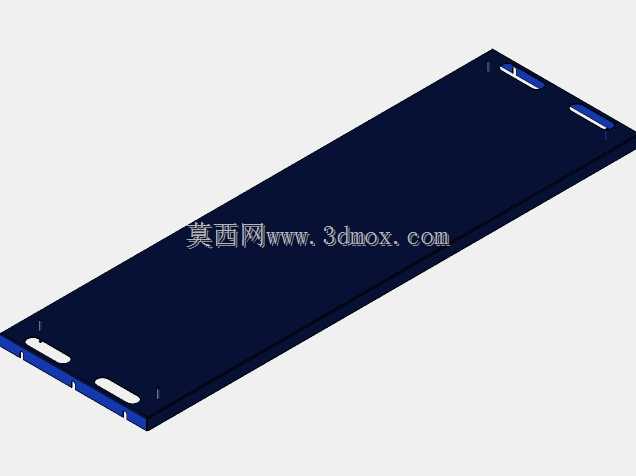

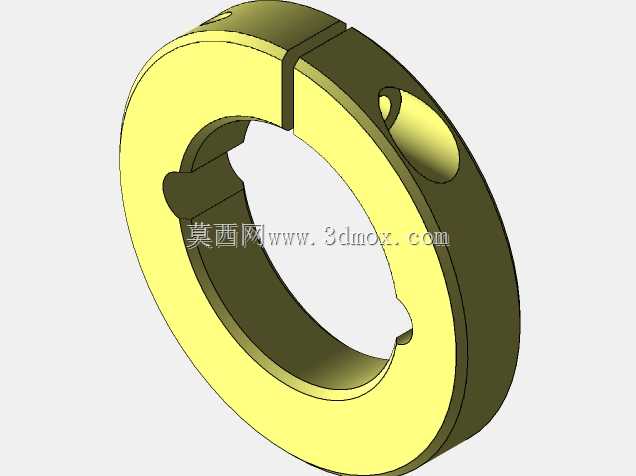

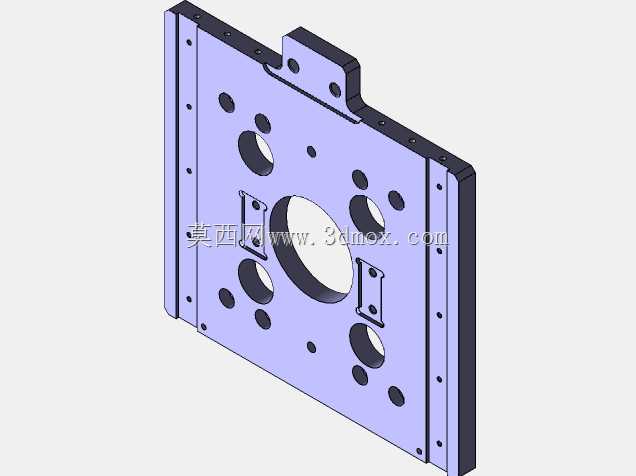

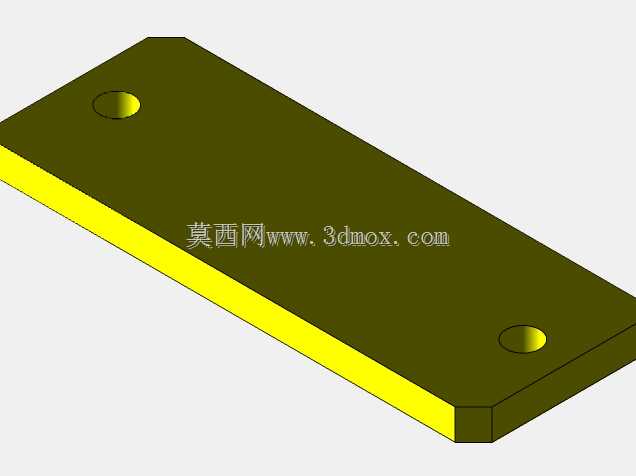

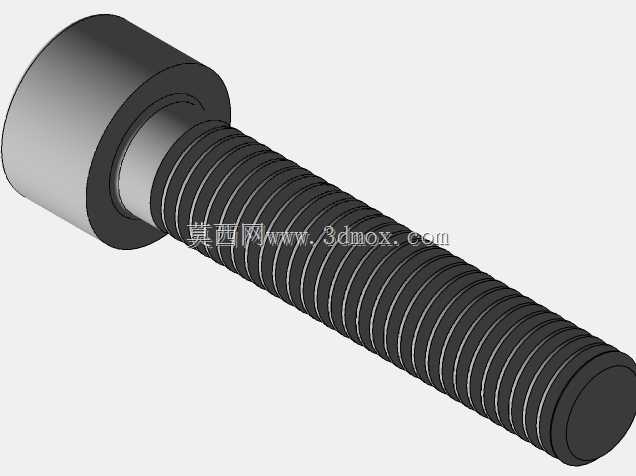

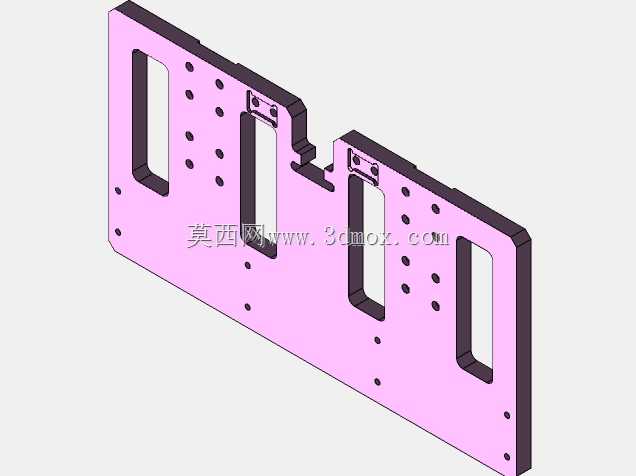

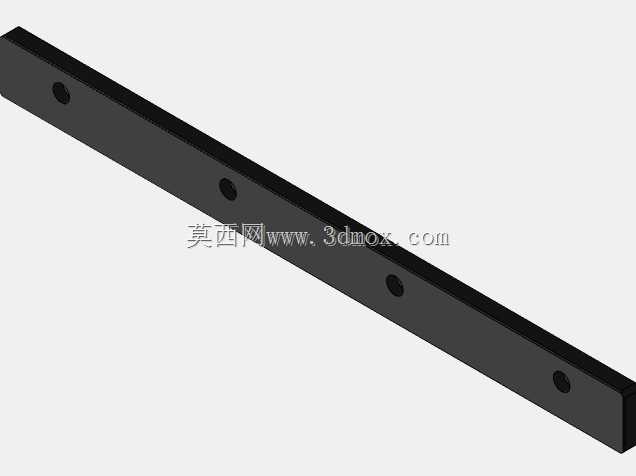

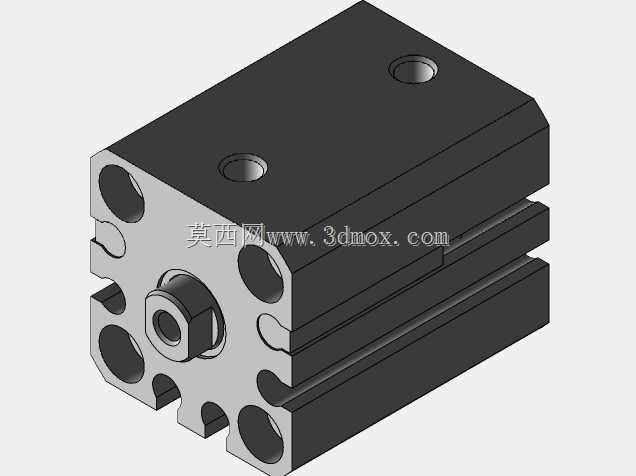

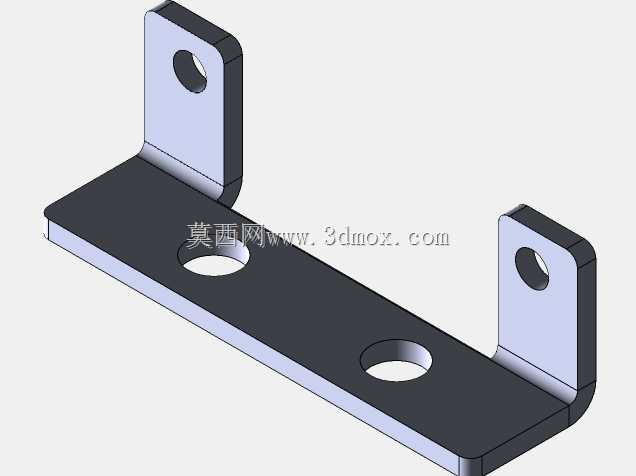

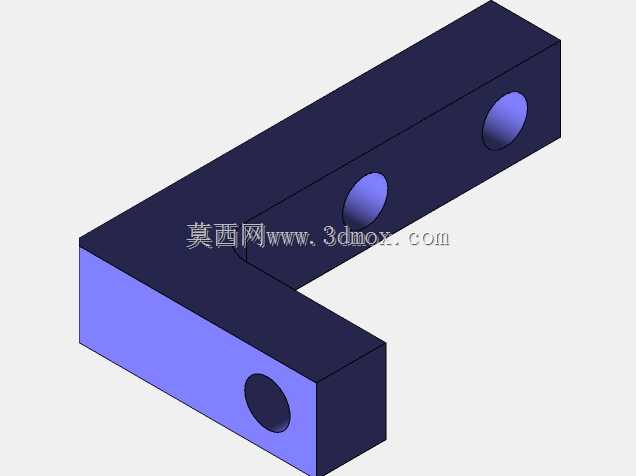

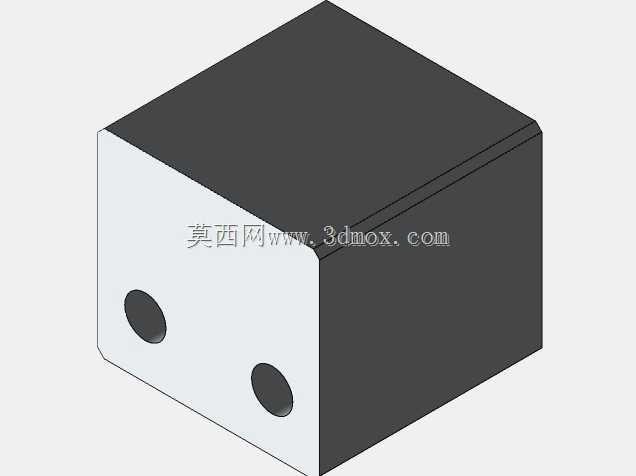

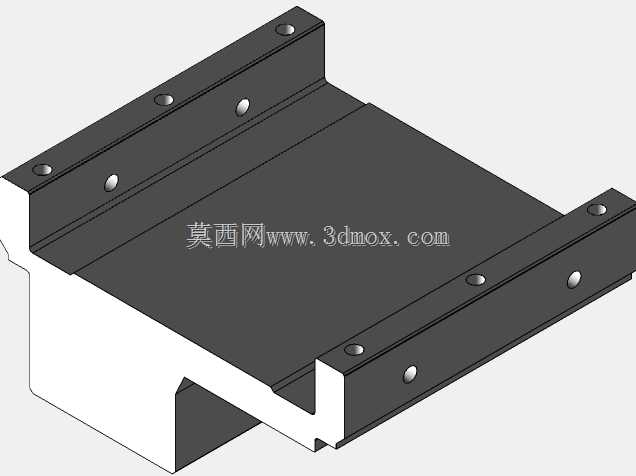

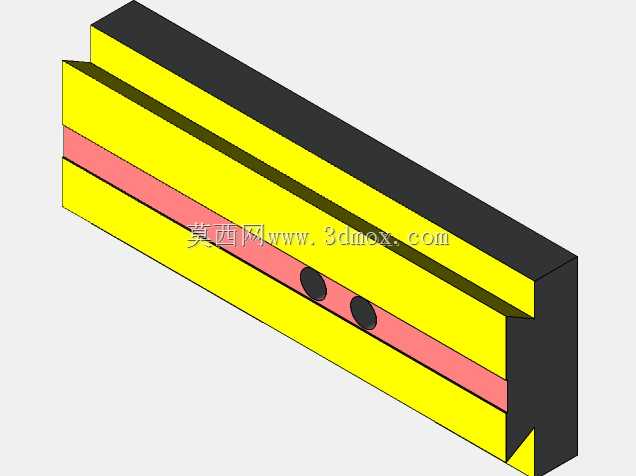

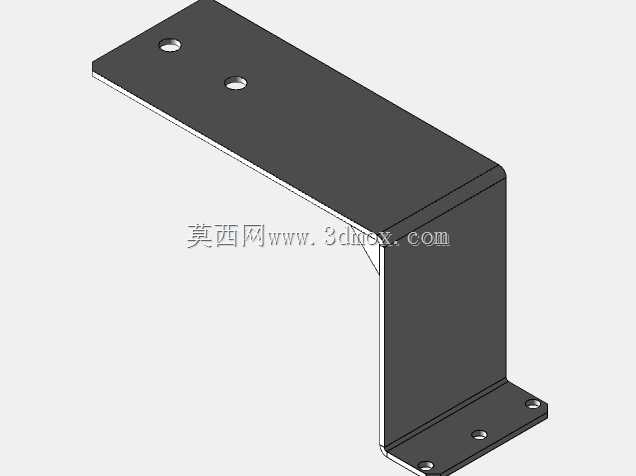

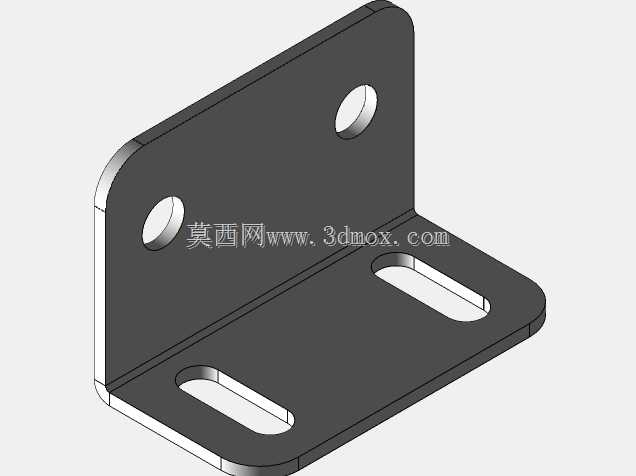

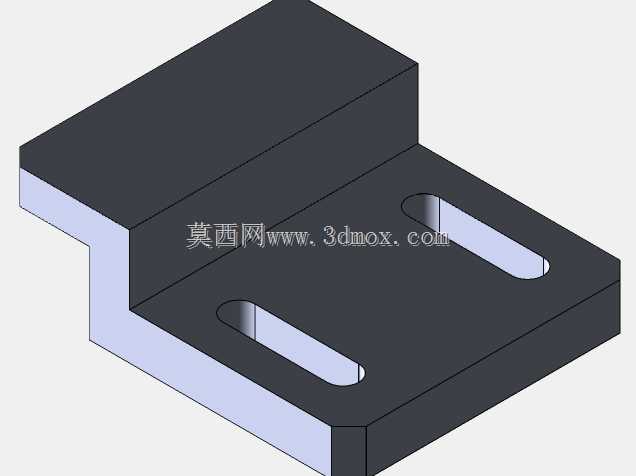

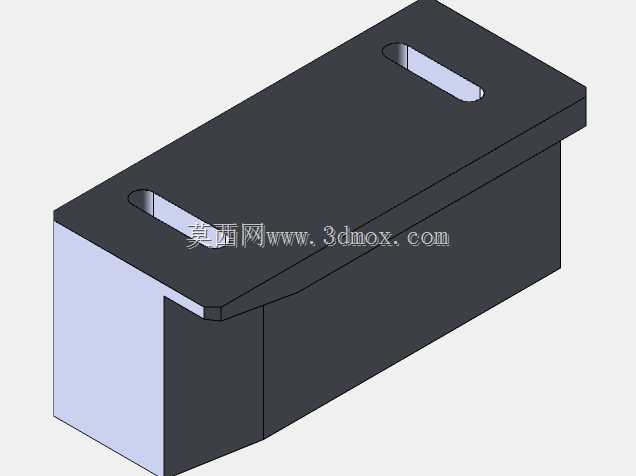

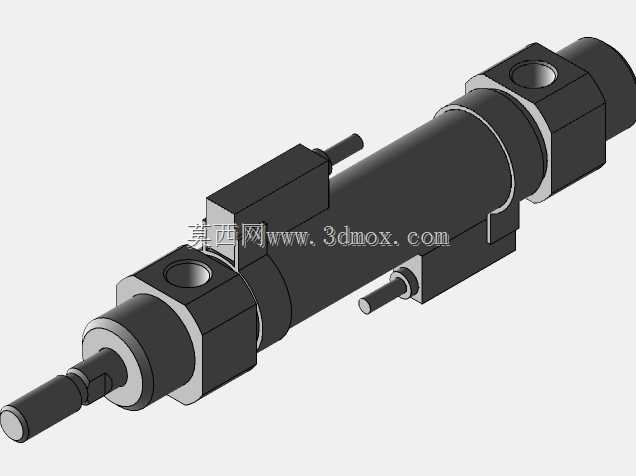

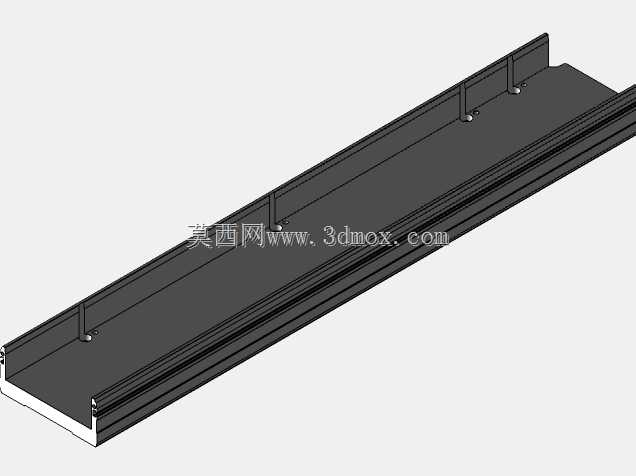

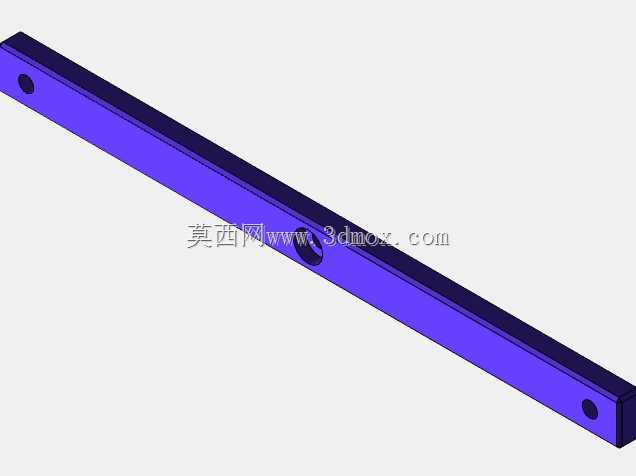

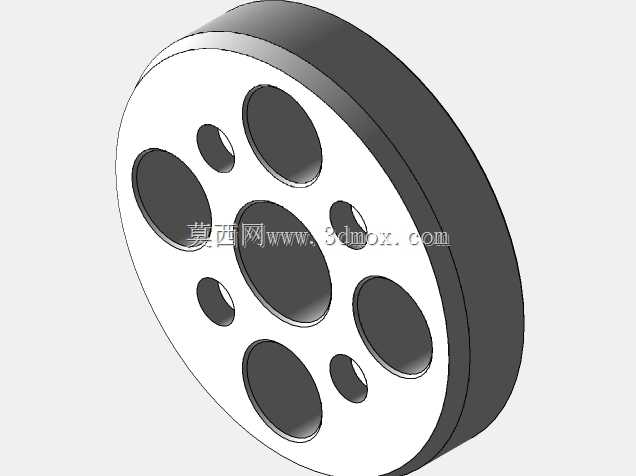

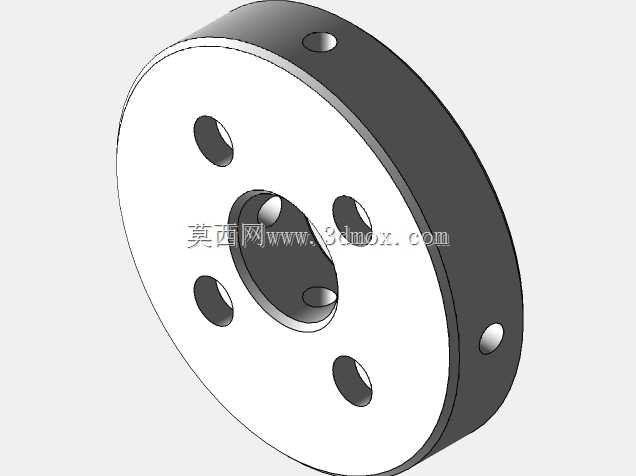

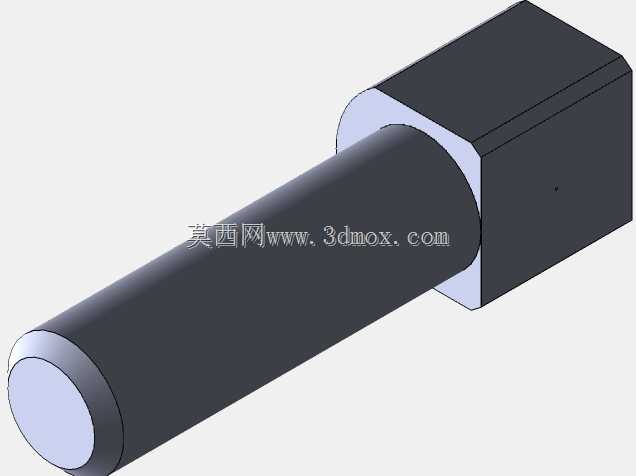

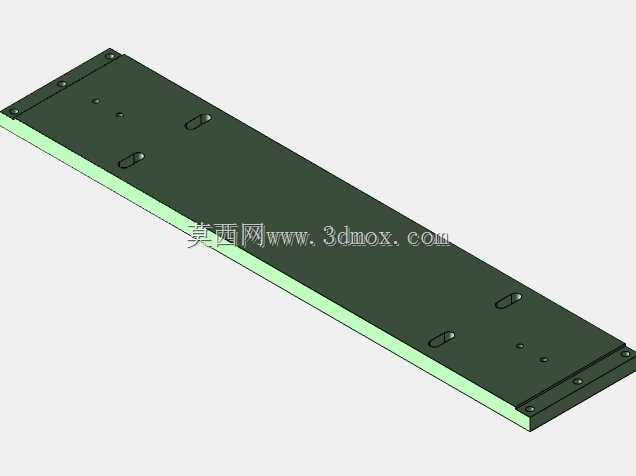

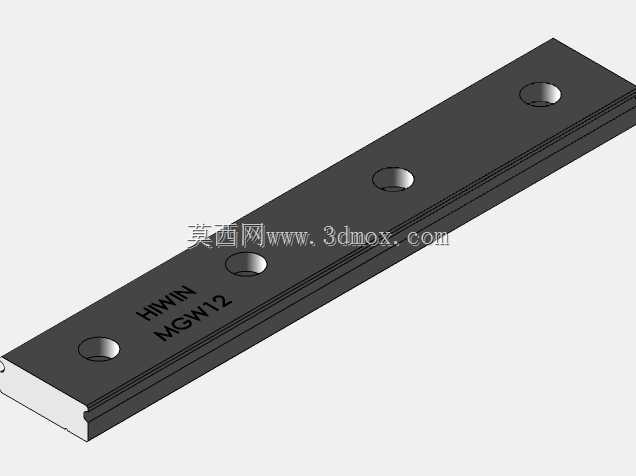

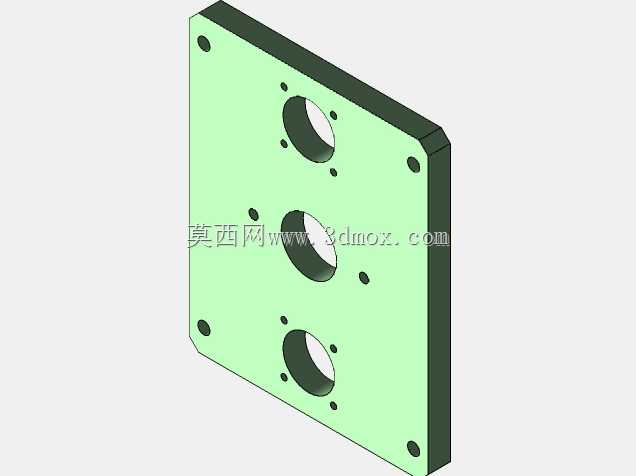

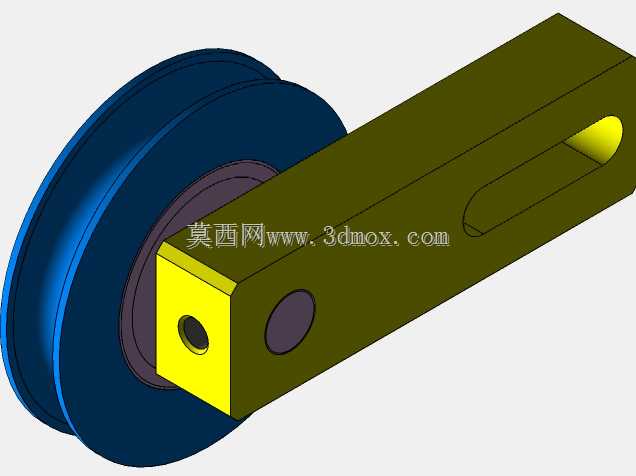

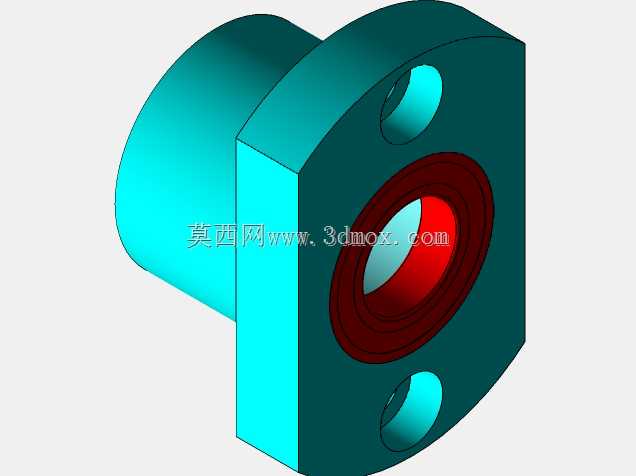

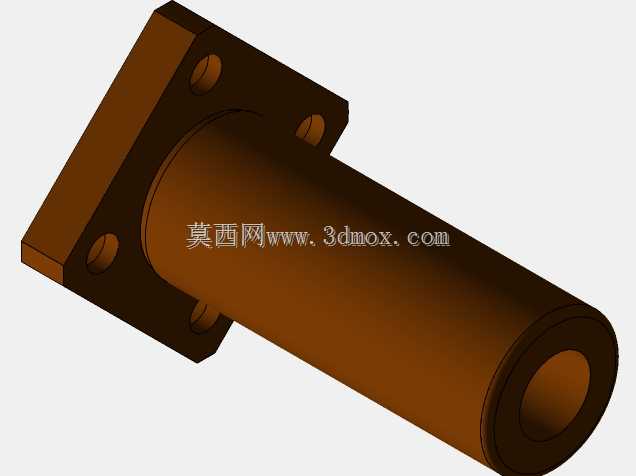

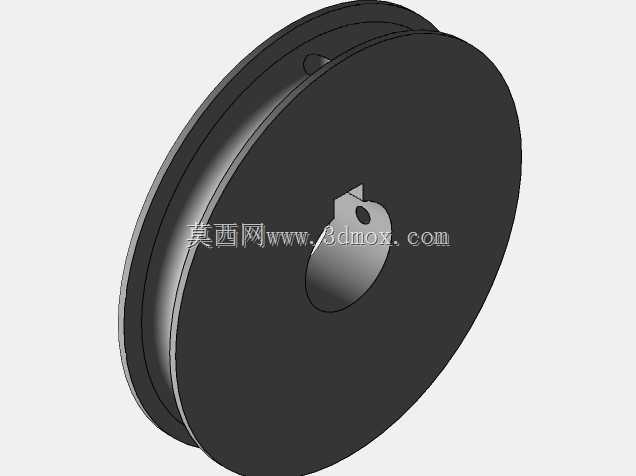

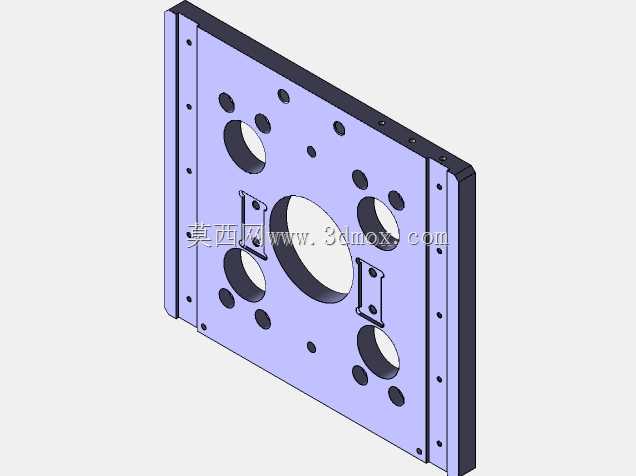

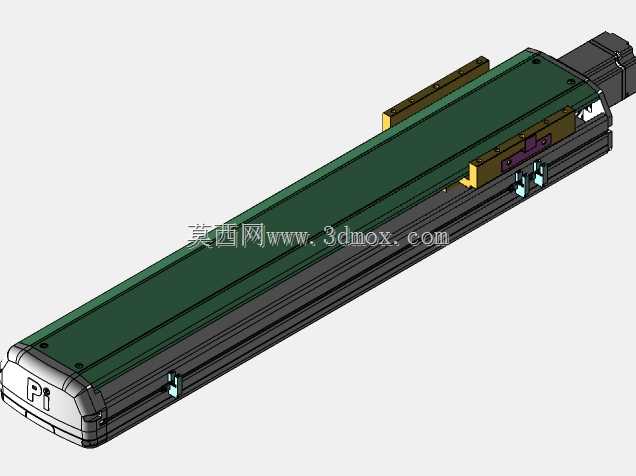

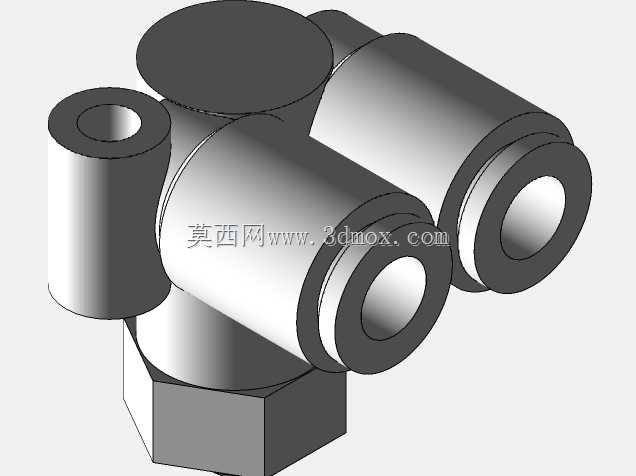

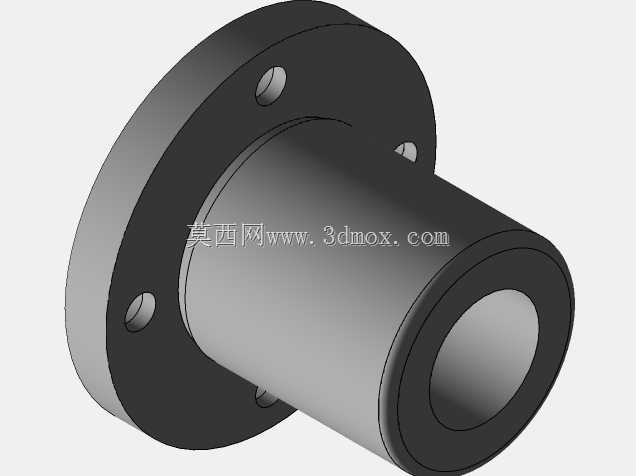

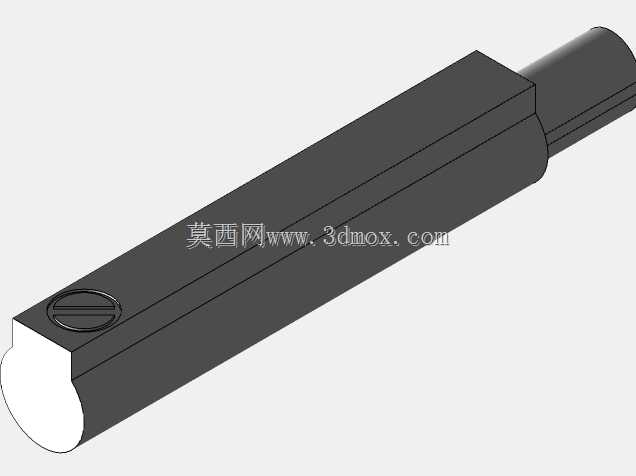

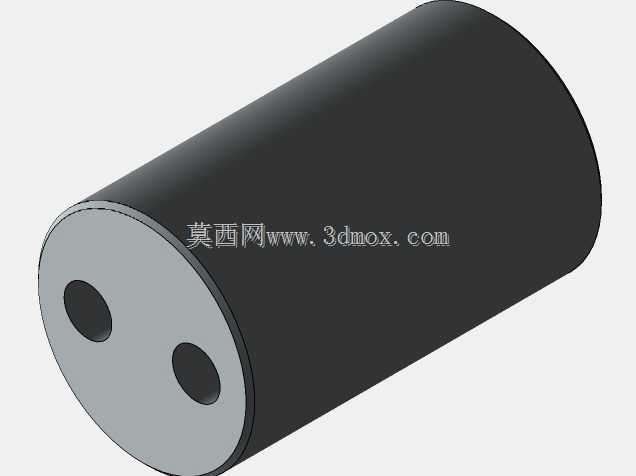

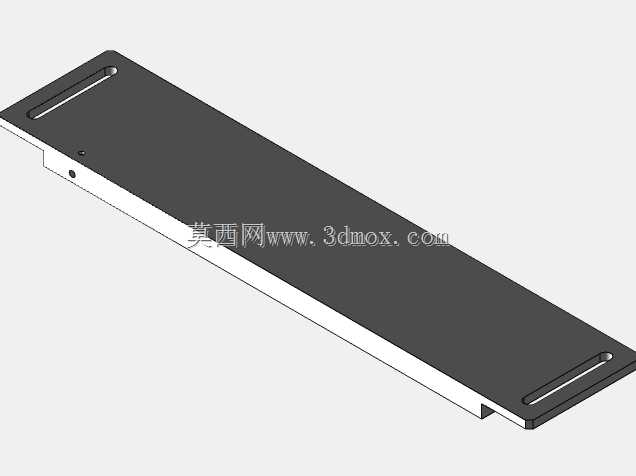

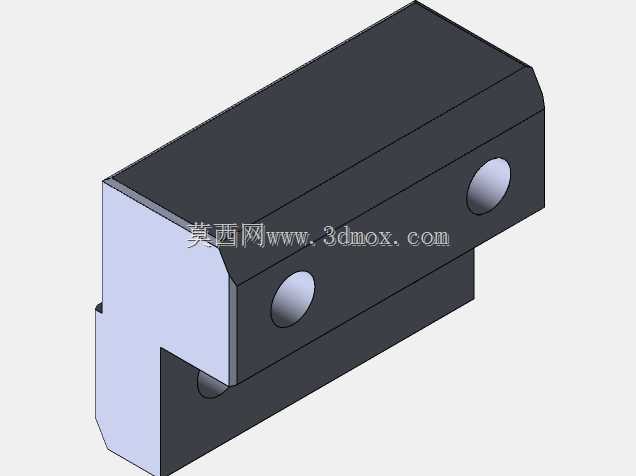

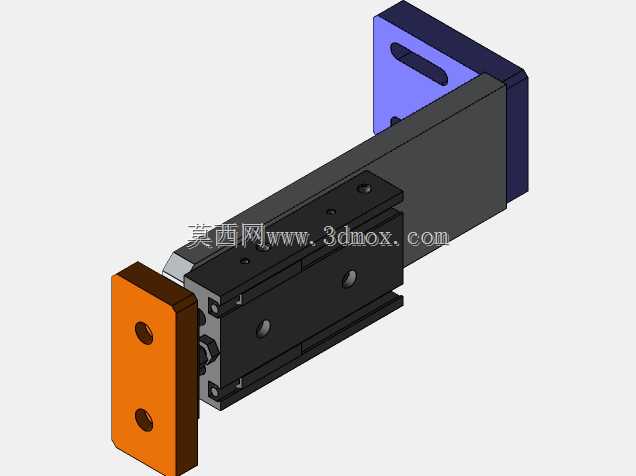

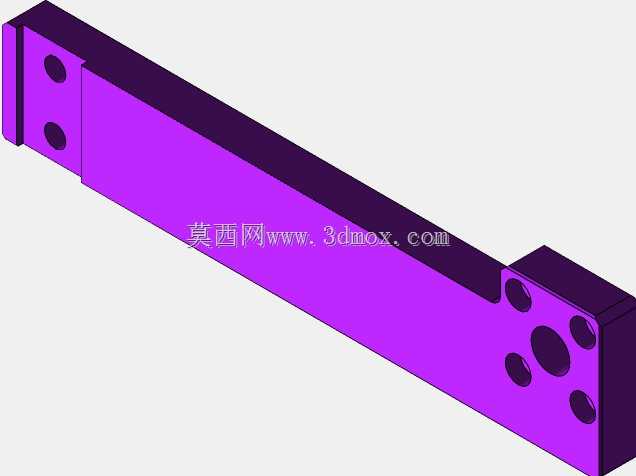

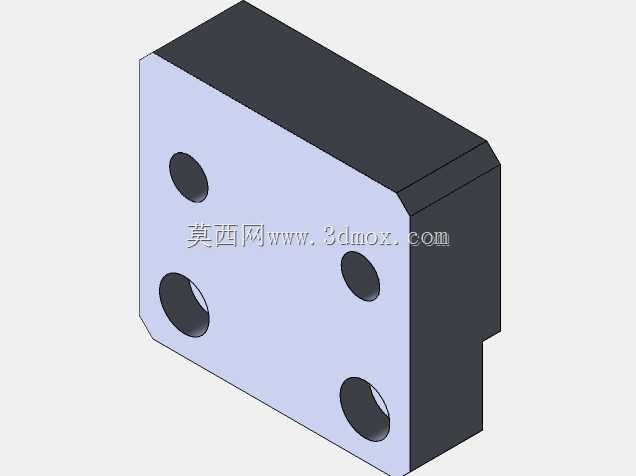

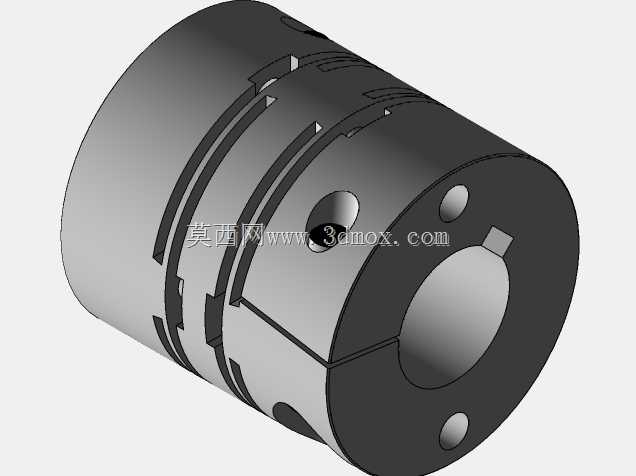

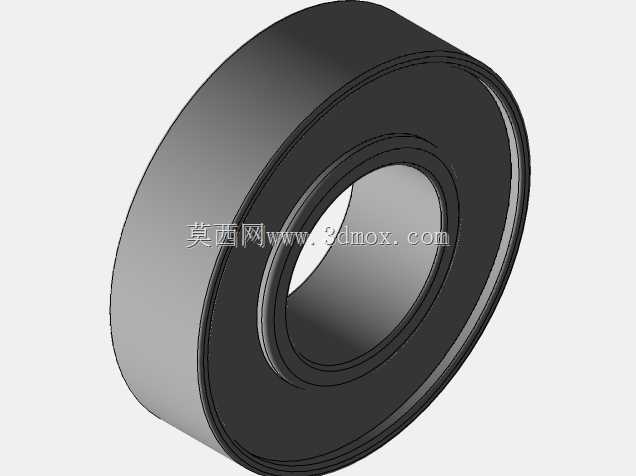

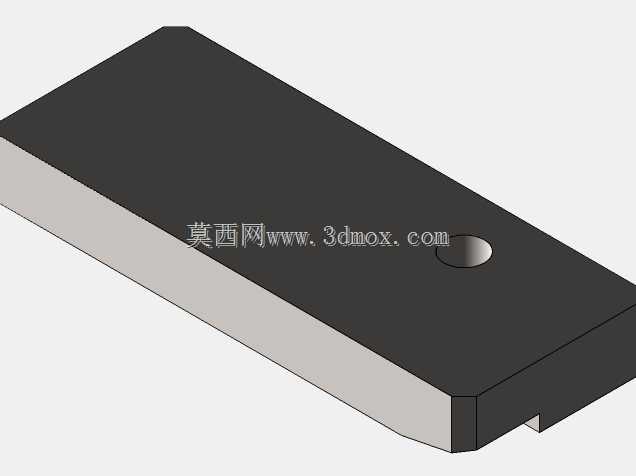

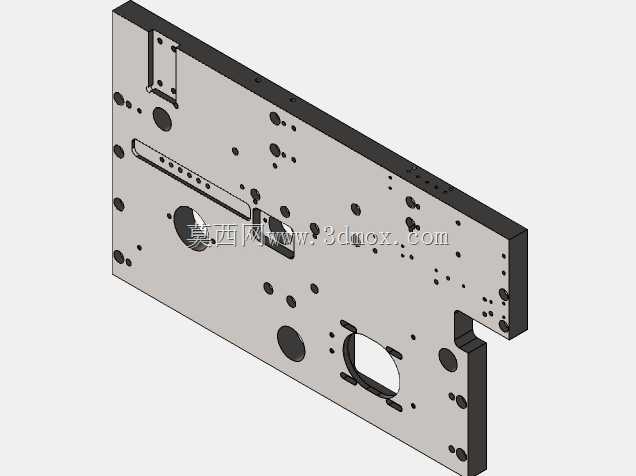

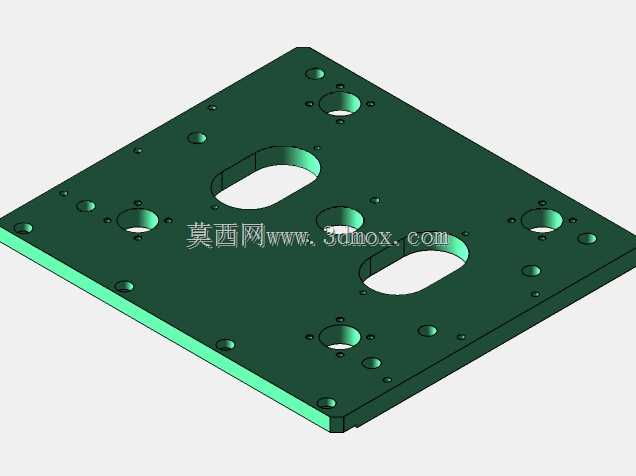

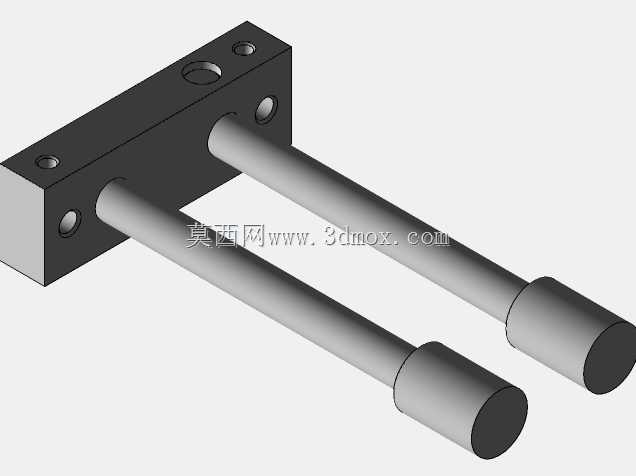

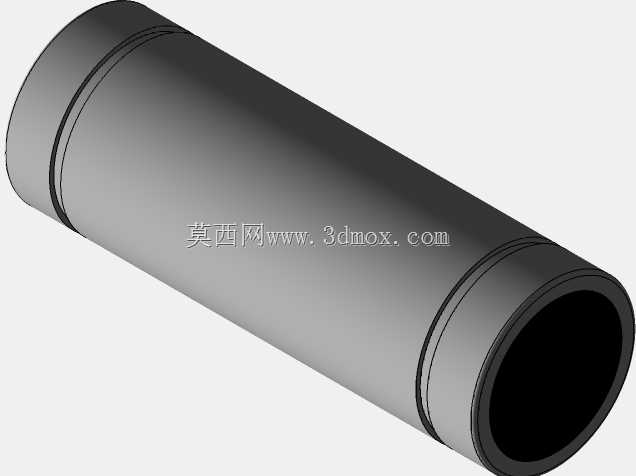

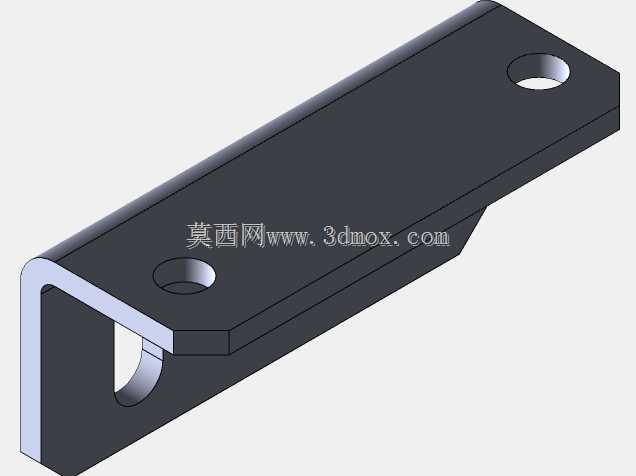

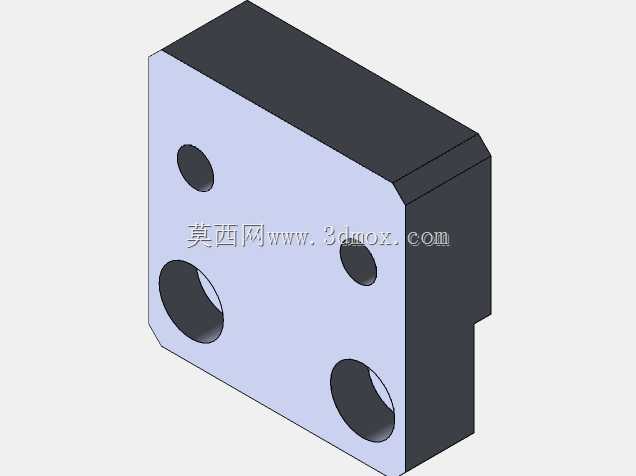

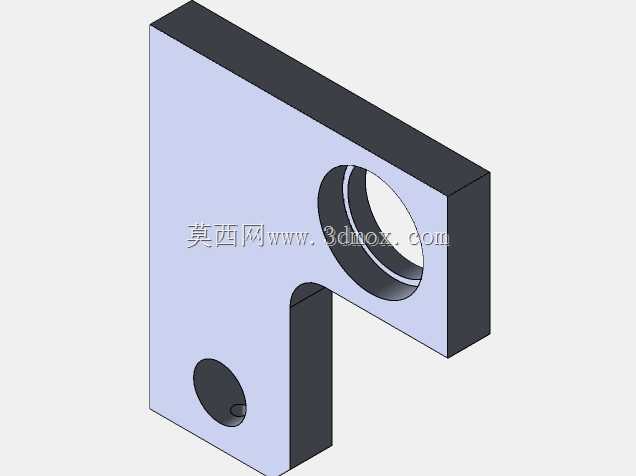

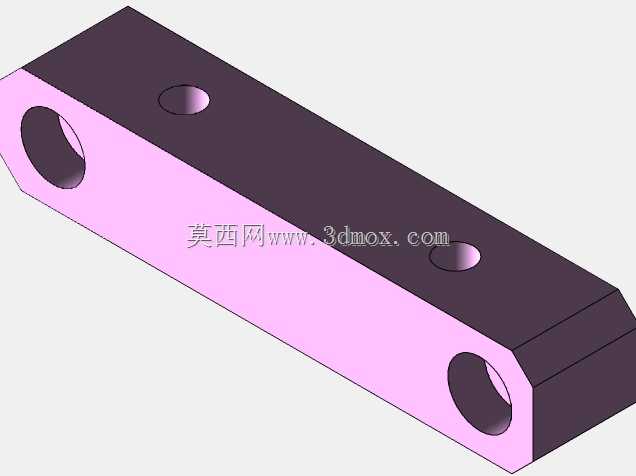

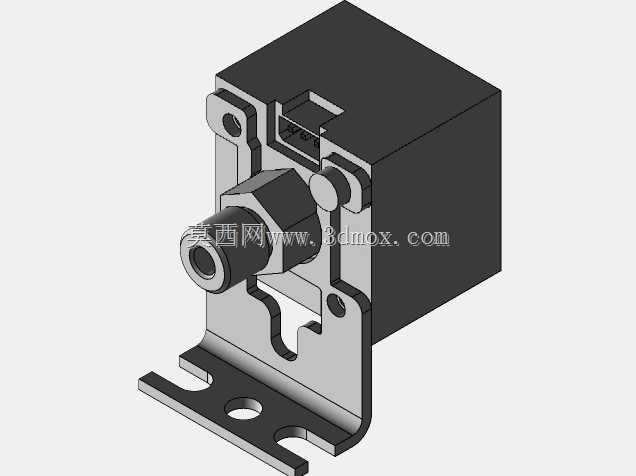

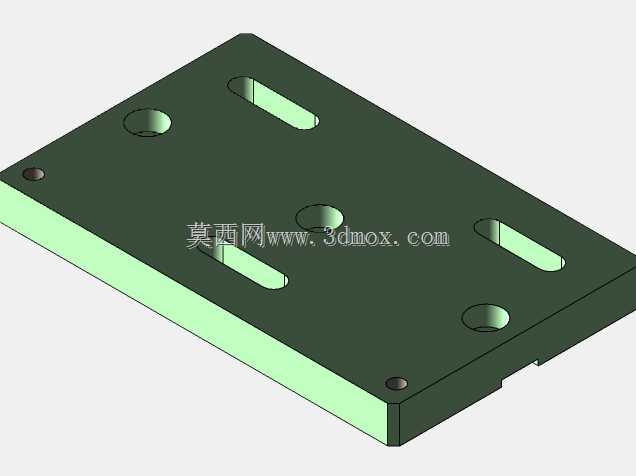

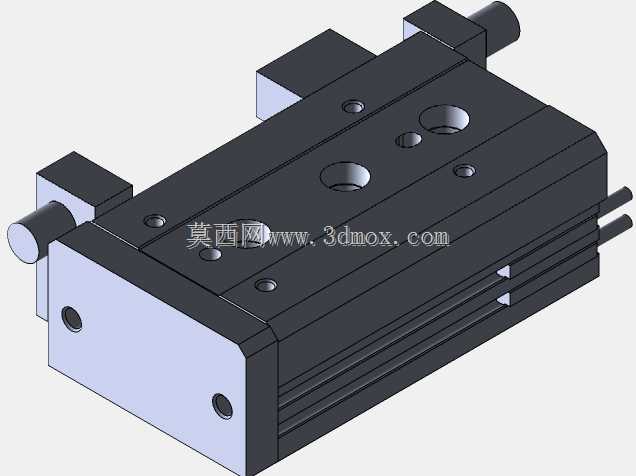

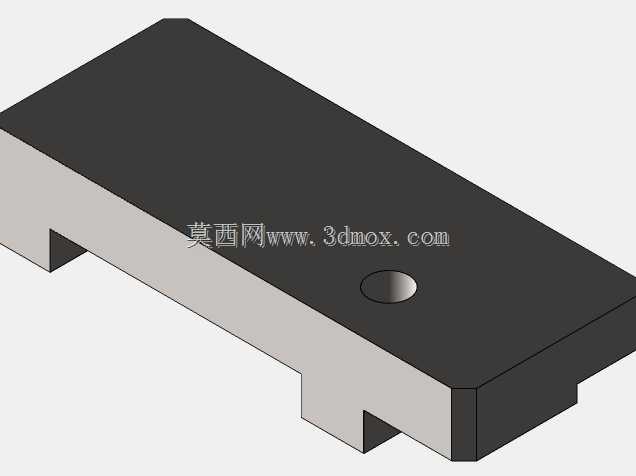

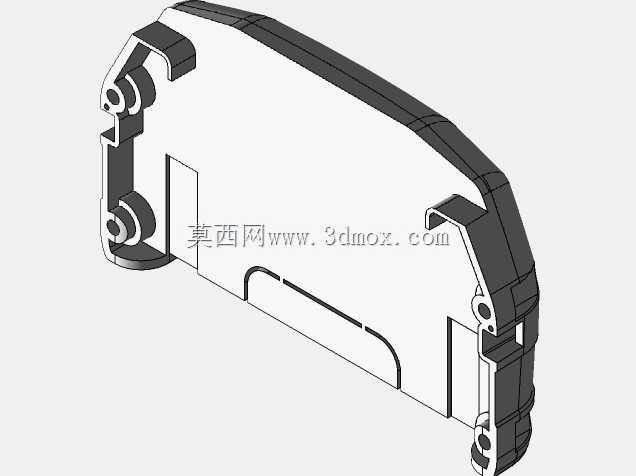

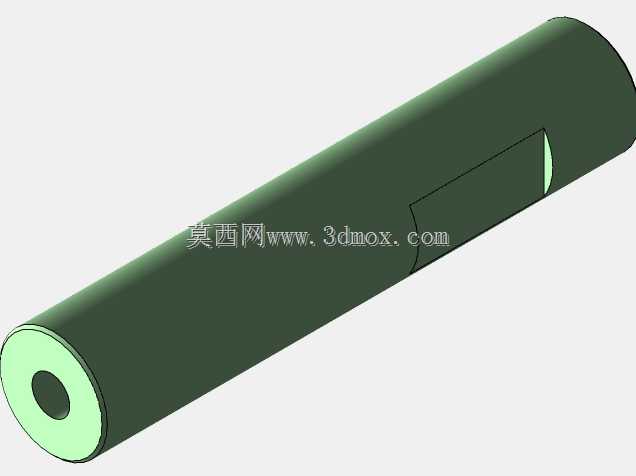

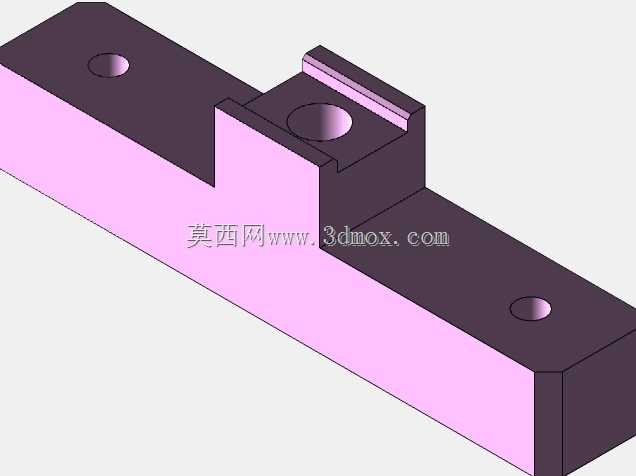

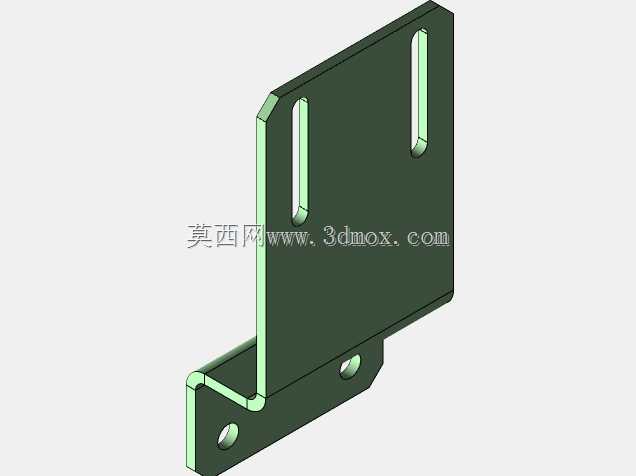

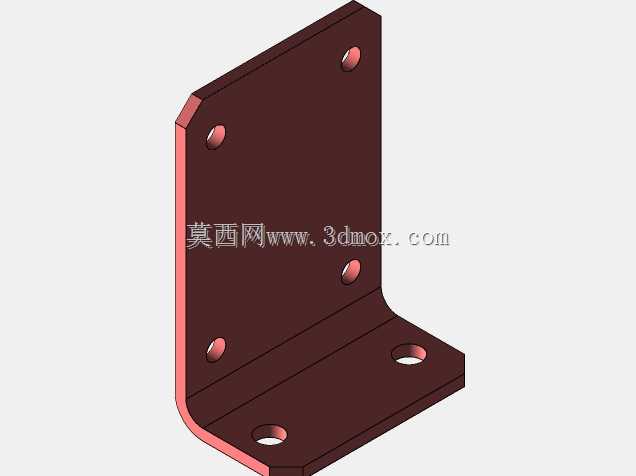

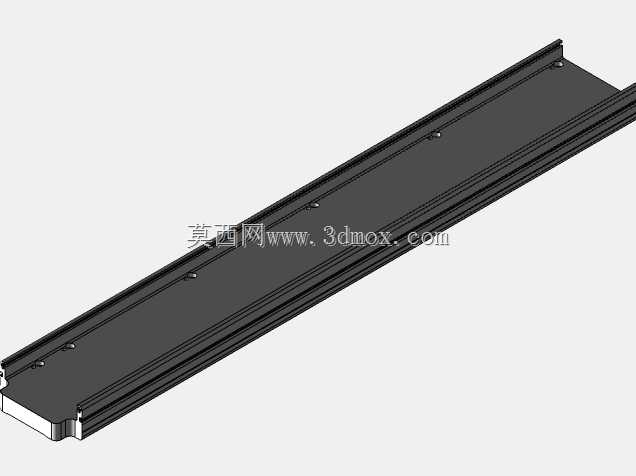

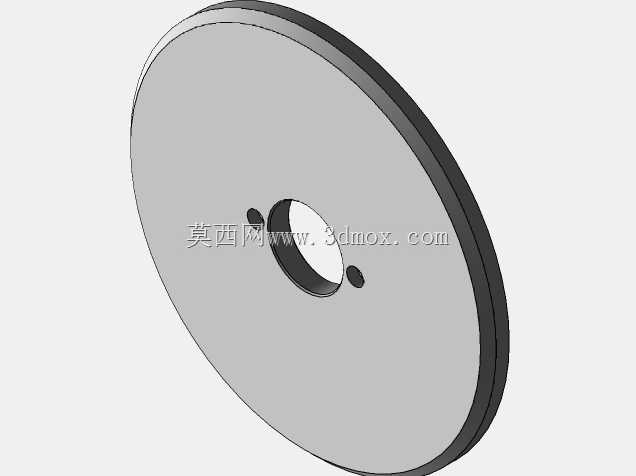

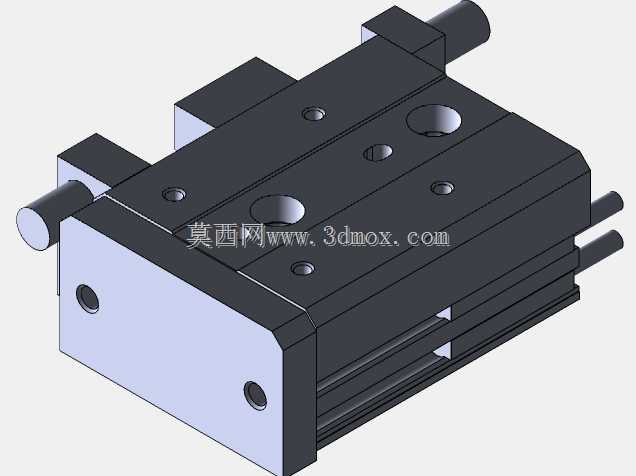

　　从功能特性上看，该构件采用L型折弯一体式结构，竖直段作为安装基准面，可直接通过紧固件固定在贴膜设备的升降滑台端面，水平段作为压合工作面，两个沉头安装孔分别布置在水平段的两端位置，安装时可配合内六角圆柱头螺钉实现无凸起装配，避免压合过程中螺钉头部刮蹭膜材或电芯表面。水平段下方开设的避让槽，刚好对应动力电池极柱的凸起位置，压合贴膜时不会挤压极柱造成结构变形，同时能保证膜材在极柱周边区域完全贴合，不会出现气泡或翘边。

　　设计思路上，整体结构优先考虑刚性与压合平面度的平衡，板材厚度选取经过反复校核，在满足15kg压合力下平面变形量不超过0.02mm的前提下，尽可能降低构件自身重量，减少升降滑台的负载，提升设备往复运动的响应速度。所有棱边均做了R0.5的倒角处理，避免尖锐边角在取放料过程中划破PET保护膜的离型层，也能防止操作人员调试设备时被划伤。压合工作面的表面粗糙度控制在Ra1.6以下，表面做硬质阳极氧化处理，既保证表面硬度达到HV400以上，长期压合不会出现磨损凹痕，又能避免膜材静电吸附在压合面上，影响贴膜后的取料动作。

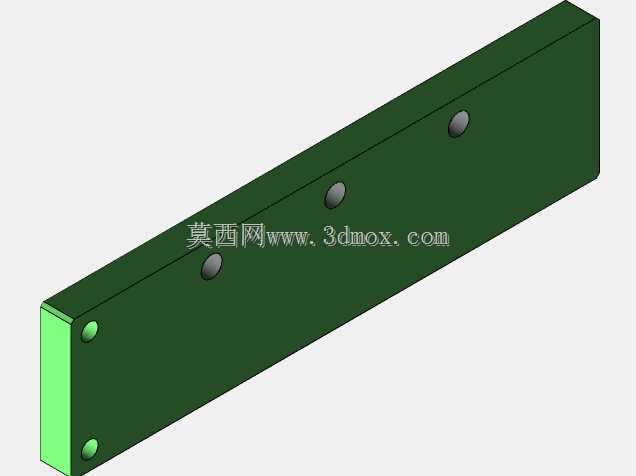

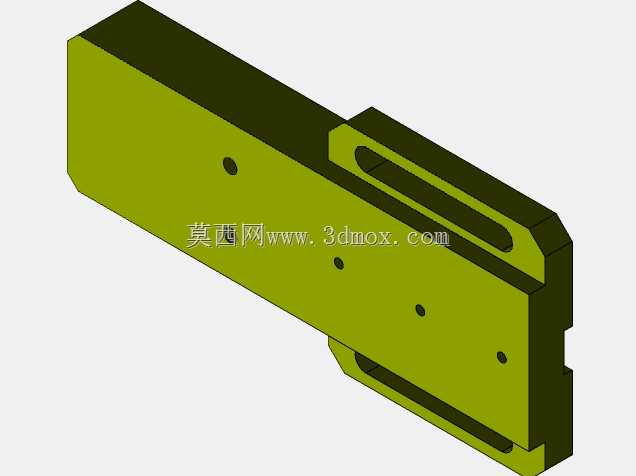

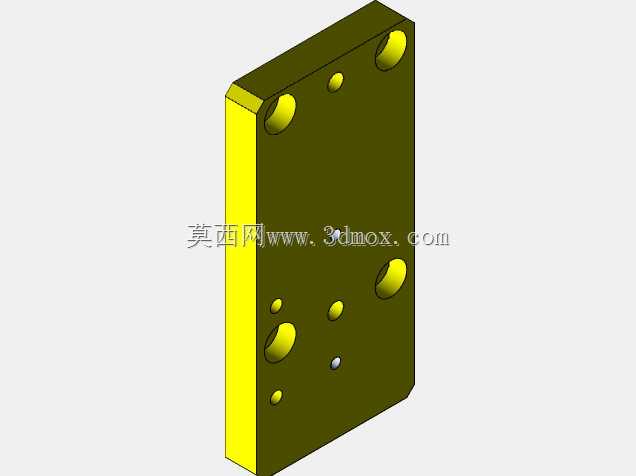

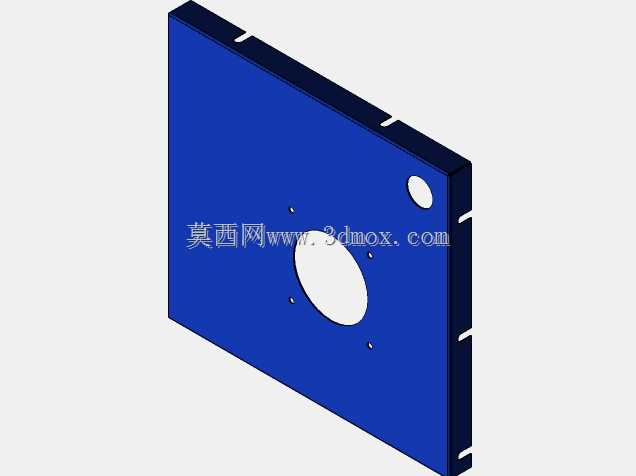

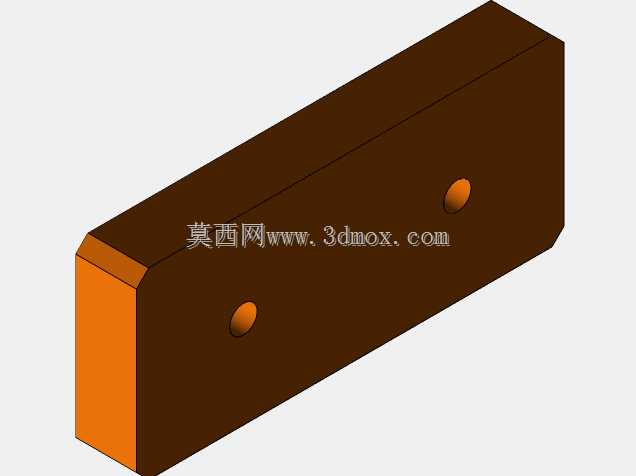

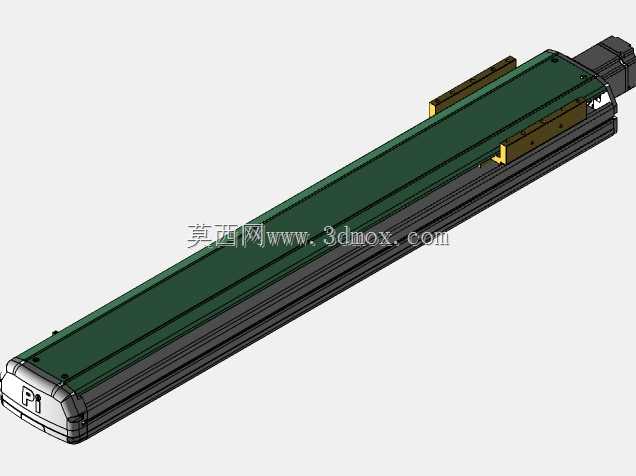

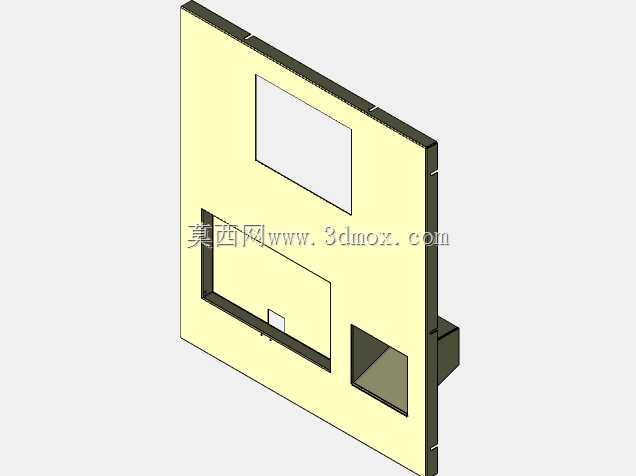

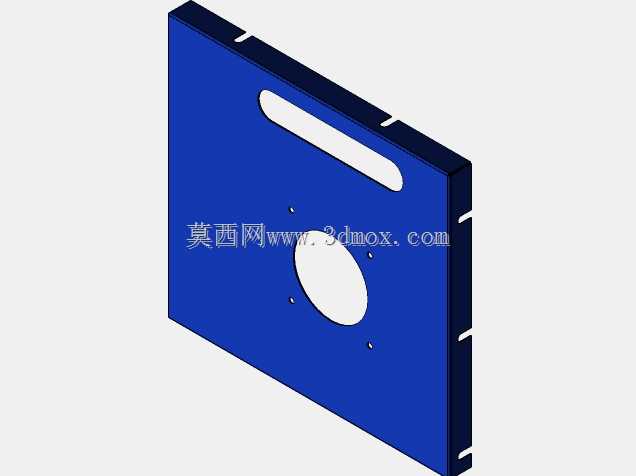

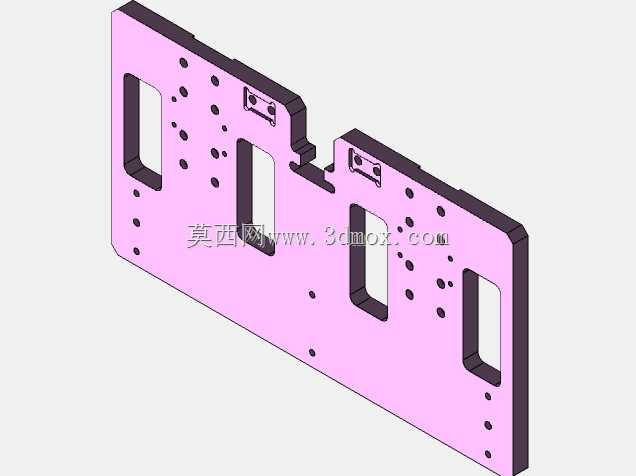

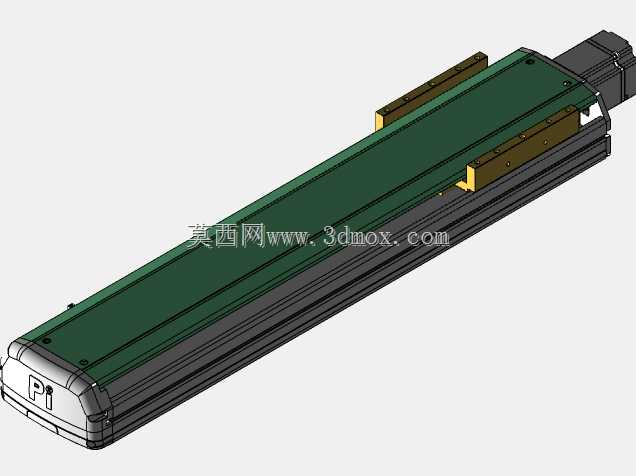

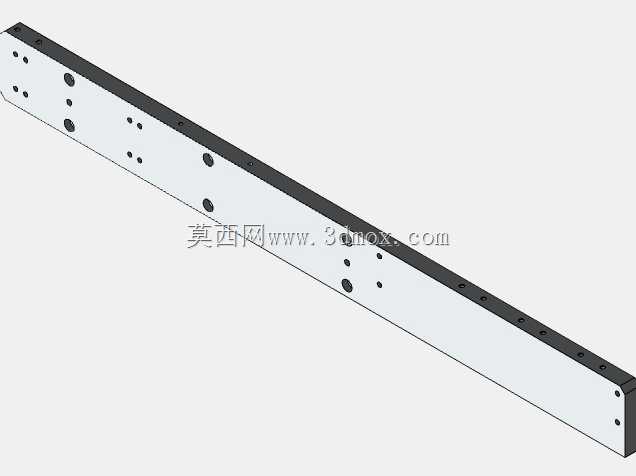

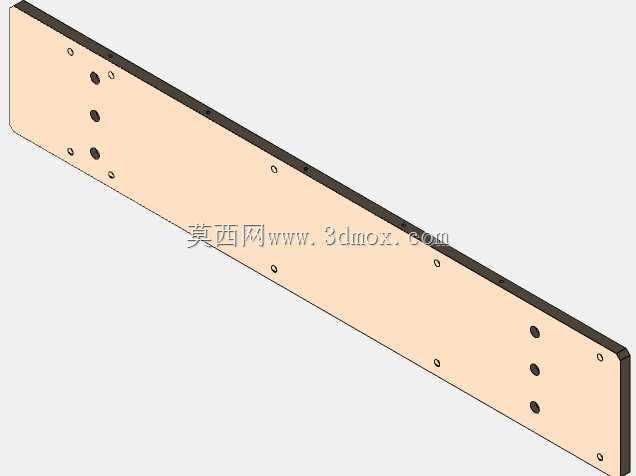

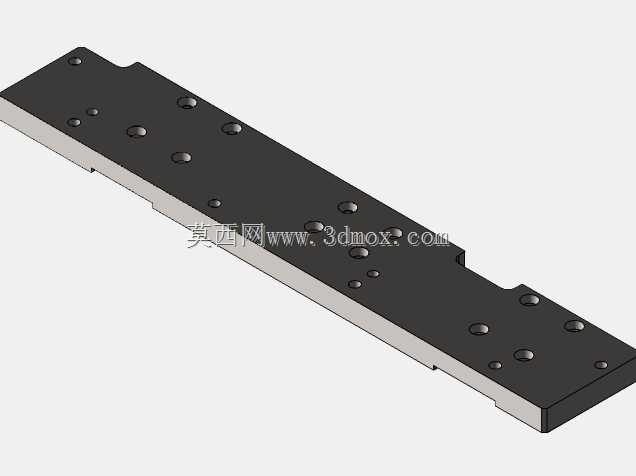

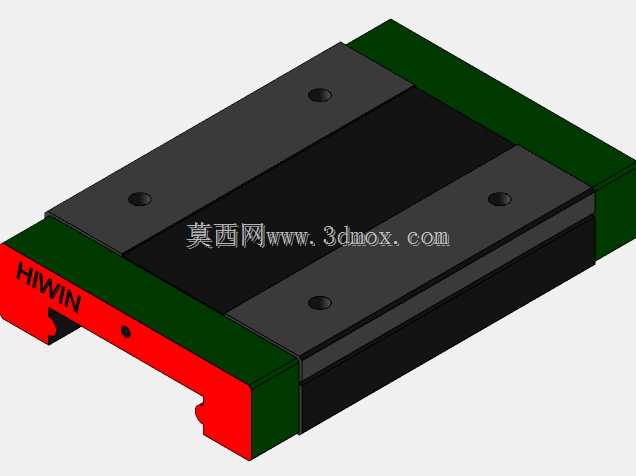

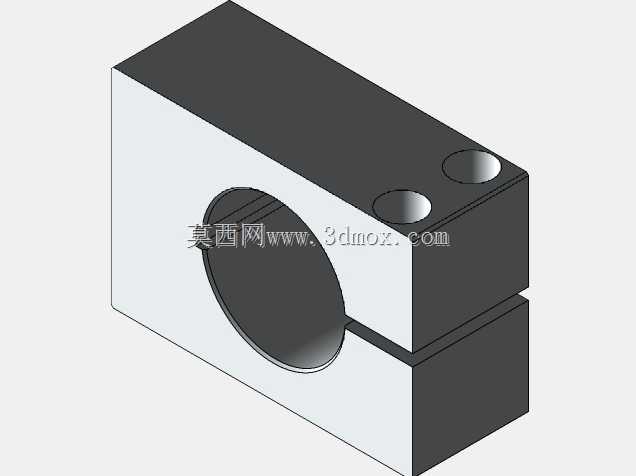

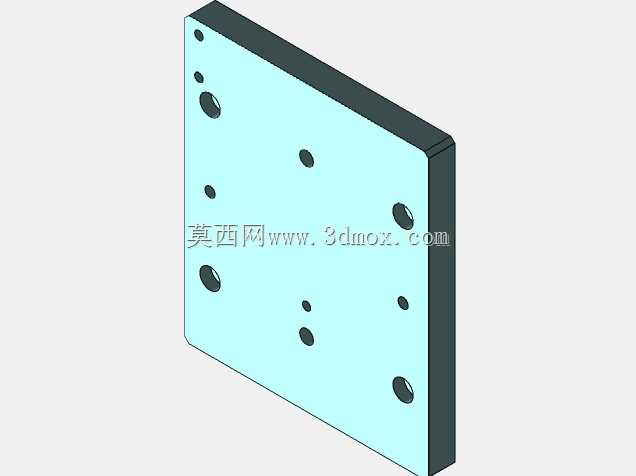

　　从安装边界与尺寸配合来看，竖直安装面的两个定位孔中心距与常用贴膜设备滑台的安装孔位完全匹配，不需要额外做转接板即可直接装配，水平段的长度与宽度覆盖主流方形磷酸铁锂、三元动力电池的外壳顶面尺寸，压合时可以一次性覆盖整个贴膜区域，不需要分段压合，单工位贴膜节拍可控制在3秒以内。避让槽的宽度与深度根据不同规格电芯的极柱突出高度做了冗余设计，可兼容极柱突出高度2-5mm的多款电芯型号，换型时只需要调整滑台的下压行程即可，不需要更换该压合构件。

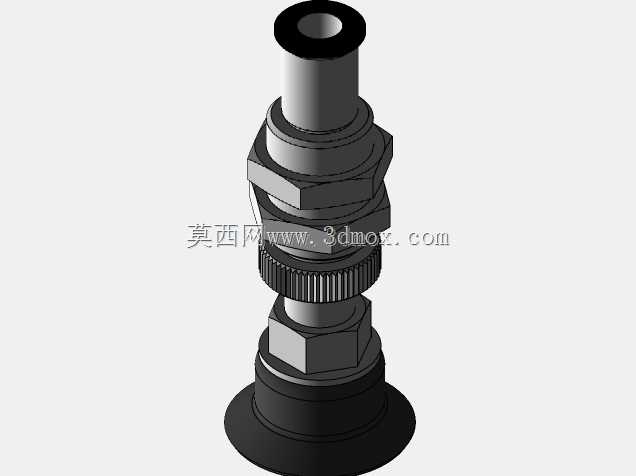

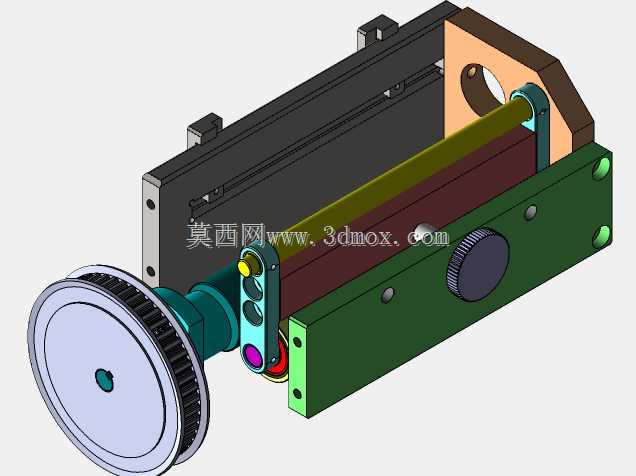

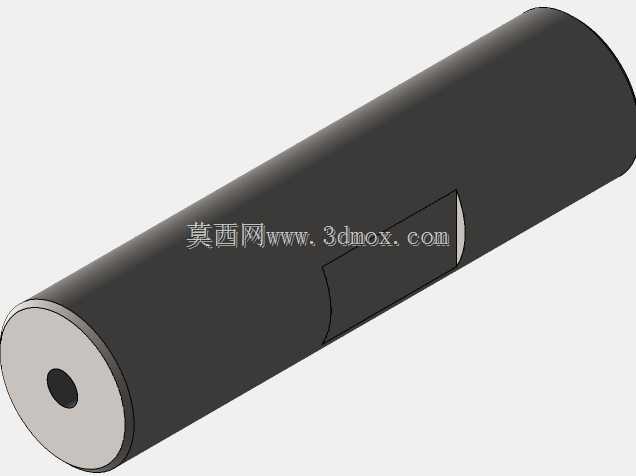

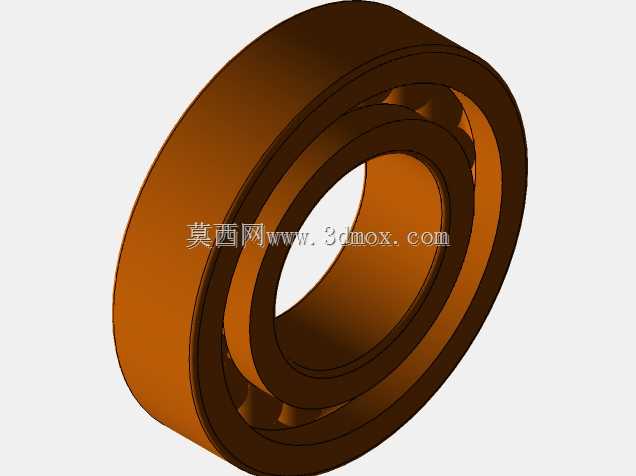

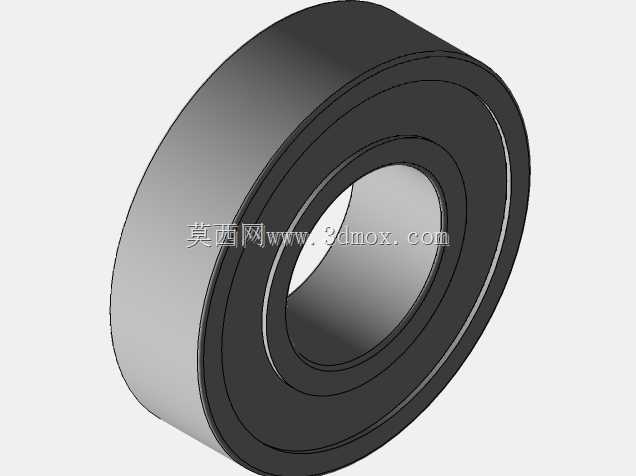

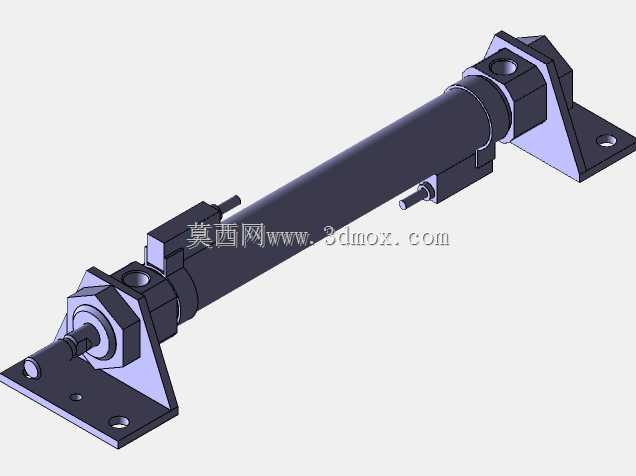

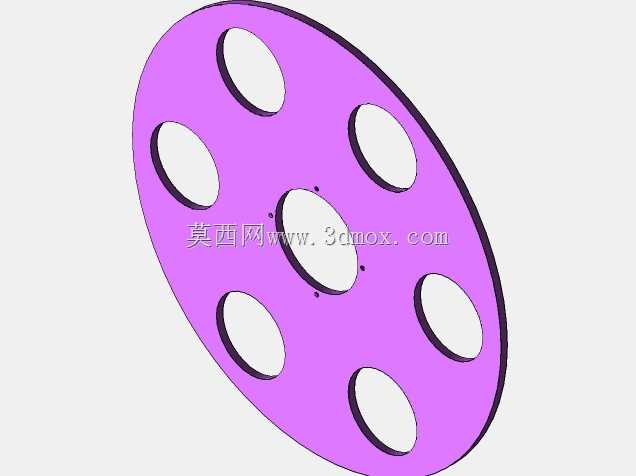

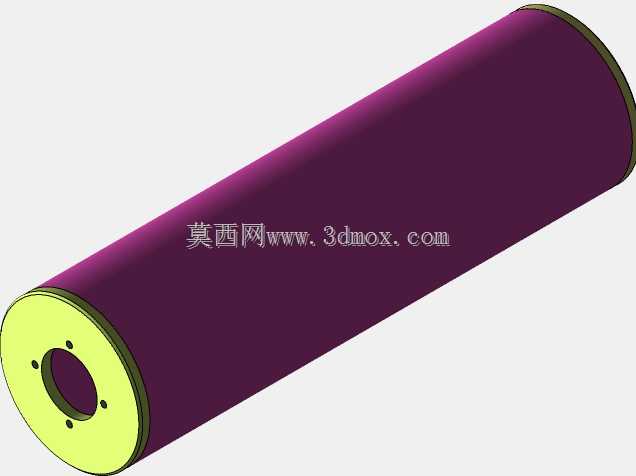

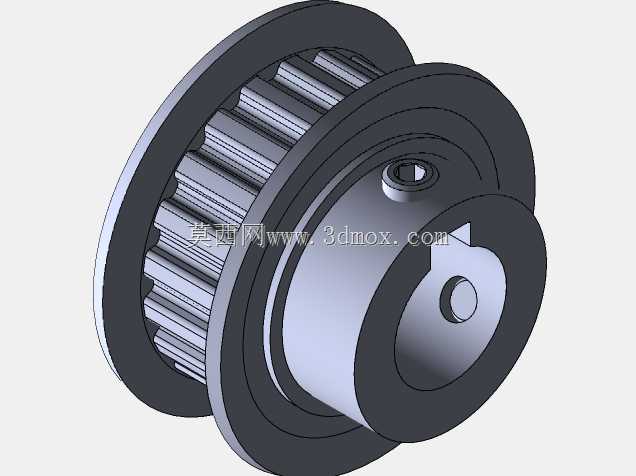

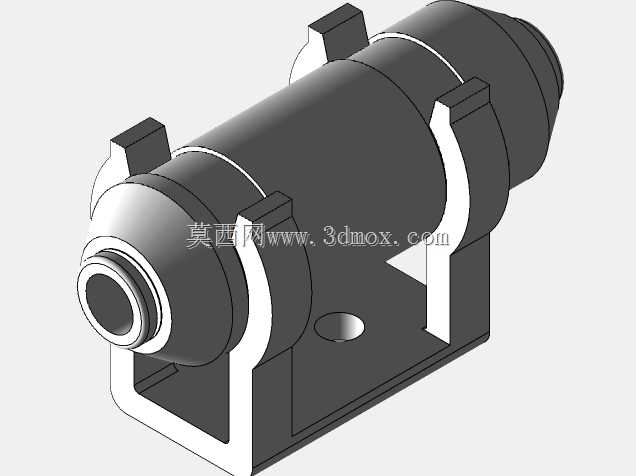

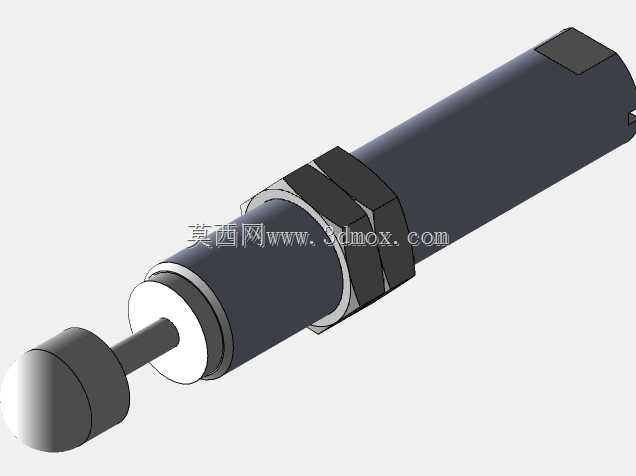

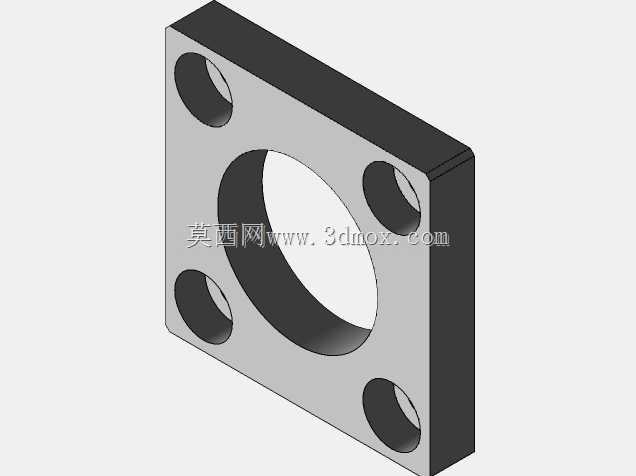

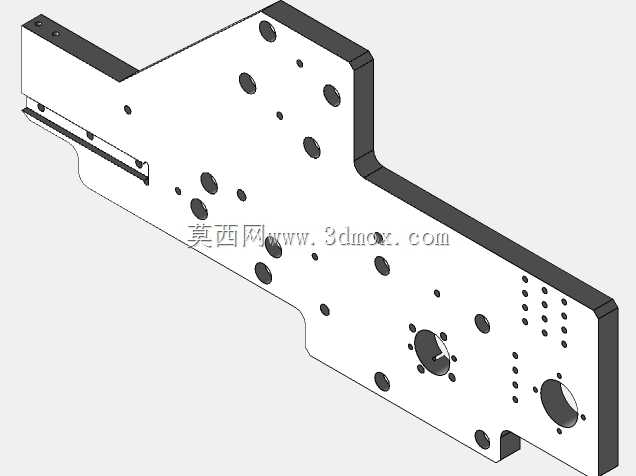

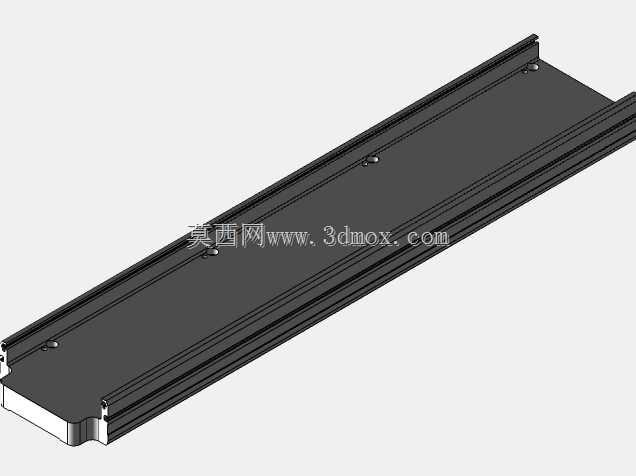

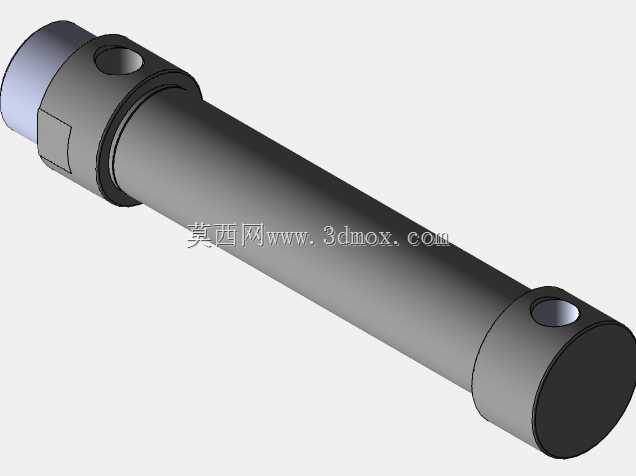

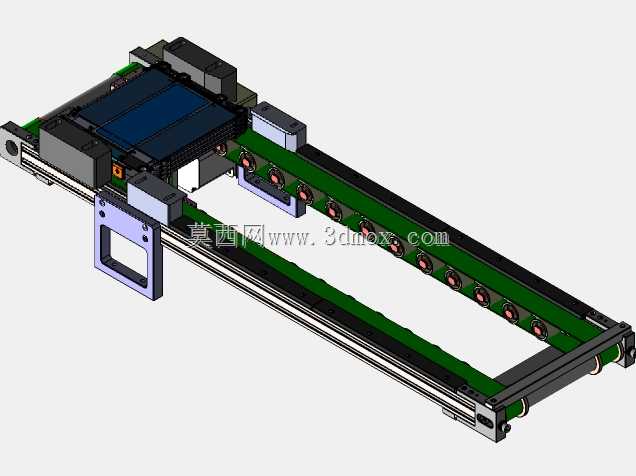

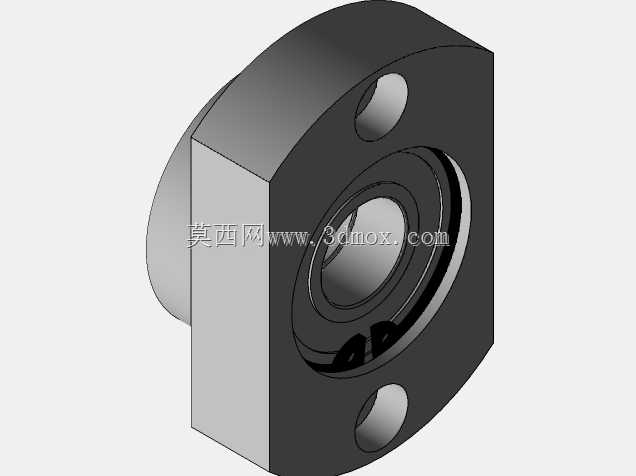

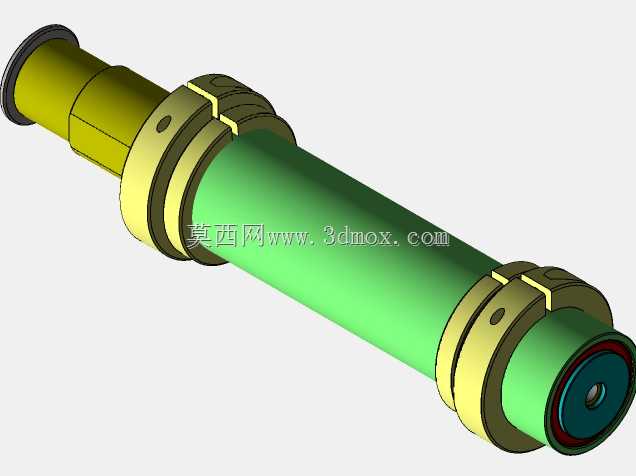

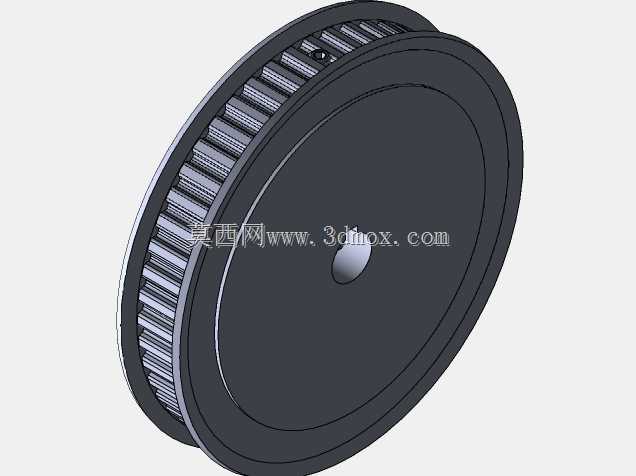

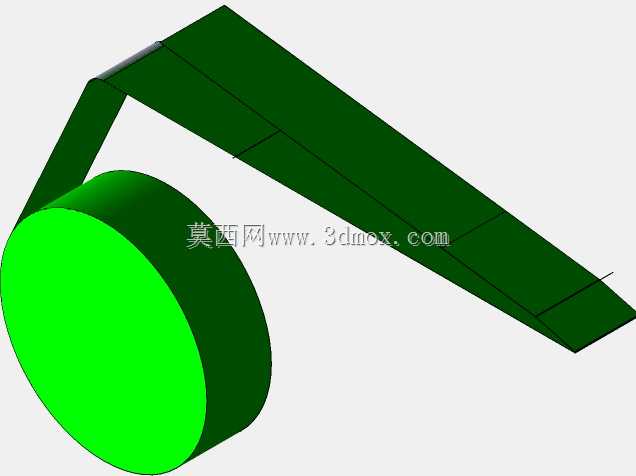

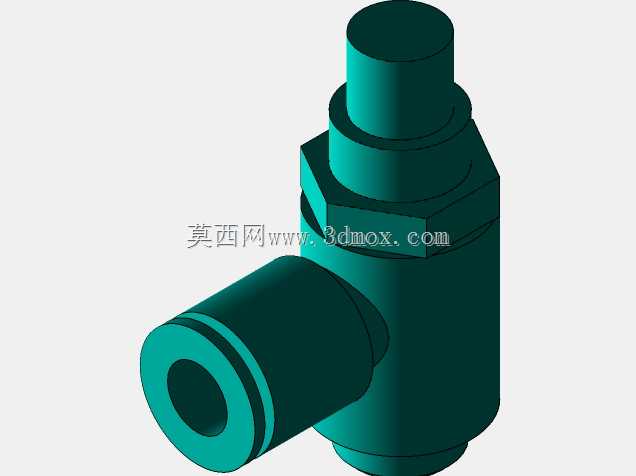

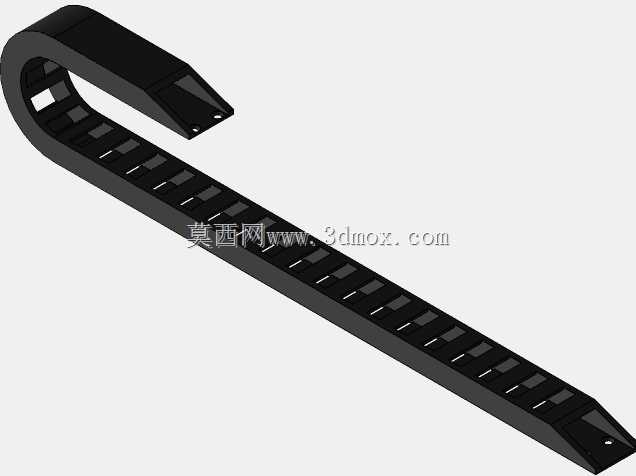

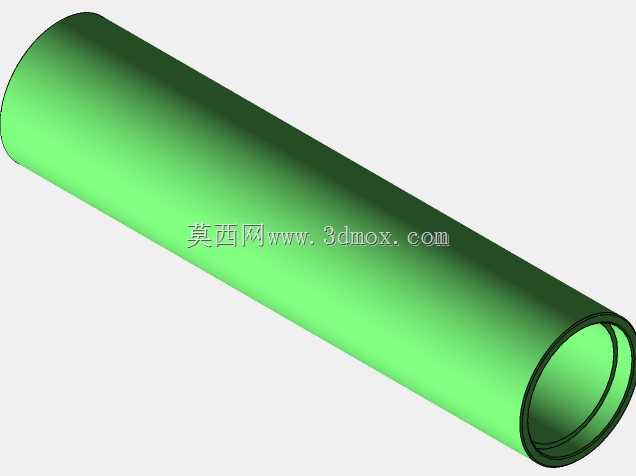

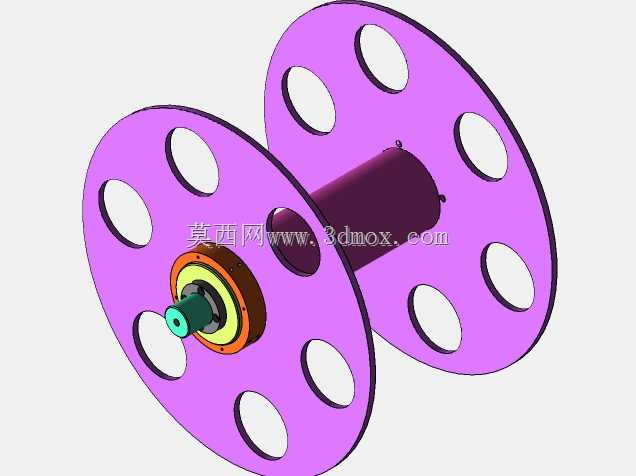

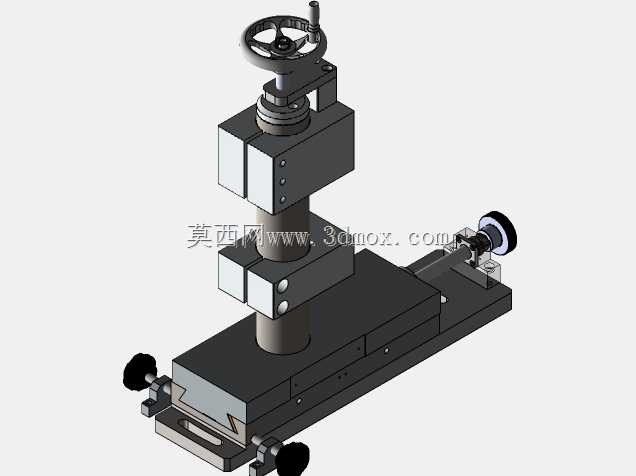

　　实际生产验证中，该结构配合设备的送膜、撕膜机构使用，可将PET保护膜的贴附良率从原来的92%提升至99.2%，边缘对齐精度控制在±0.1mm以内，不会出现膜材偏移露出金属外壳的情况。长期运行过程中，硬质氧化层的耐磨性能表现优异，连续运行100万次压合动作后，工作面没有出现明显磨损或划痕，不需要频繁更换维护。结构整体没有复杂的曲面或异形特征，加工工艺性好，采用常规的数控铣削、钻孔、倒角工序即可完成加工，加工成本低，周期短，适合批量配套自动化贴膜设备使用，也可作为手动贴膜工装的核心构件，适配小批量动力电池试制线的生产需求。
