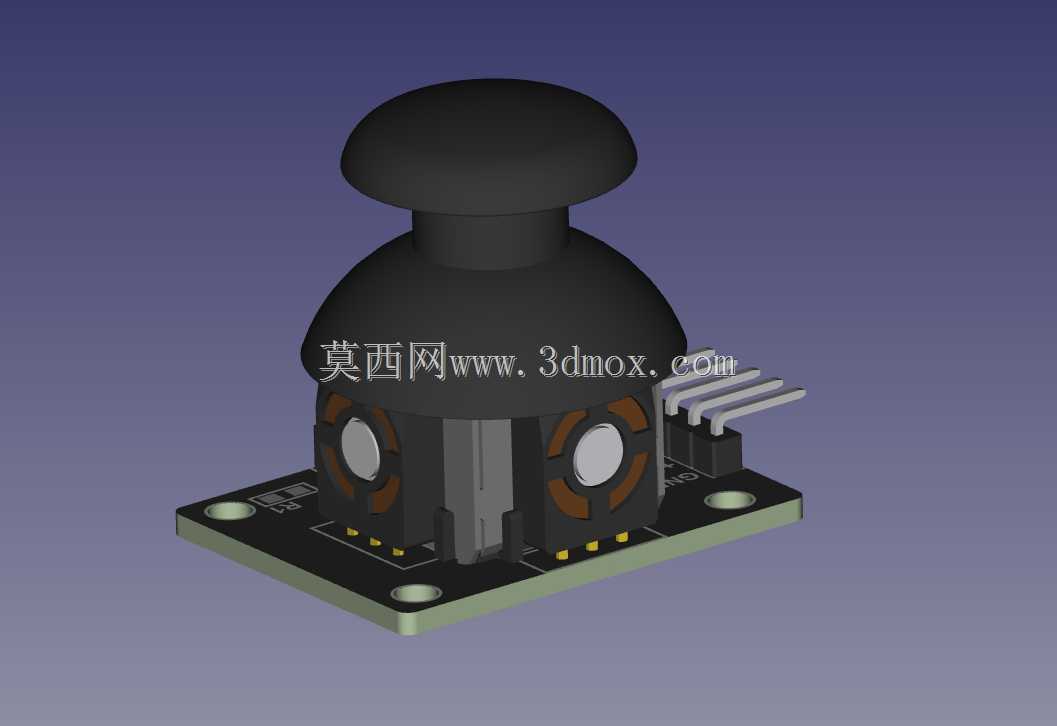

在小型智能设备的人机交互控制链路里,这类双轴操纵手柄模块是非常常见的输入部件,常被用于小型遥控装置、桌面级实验平台、简易机器人操控端、航模遥控器的副通道控制、教学实验套件的输入单元等场景,核心作用是把操作人员扳动手柄的X、Y两个轴向的位移量,转化为对应的模拟电信号传递给主控单元,部分模块还集成了按键触发功能,垂直按下摇杆即可输出开关信号,实现确认、复位这类附加操作。

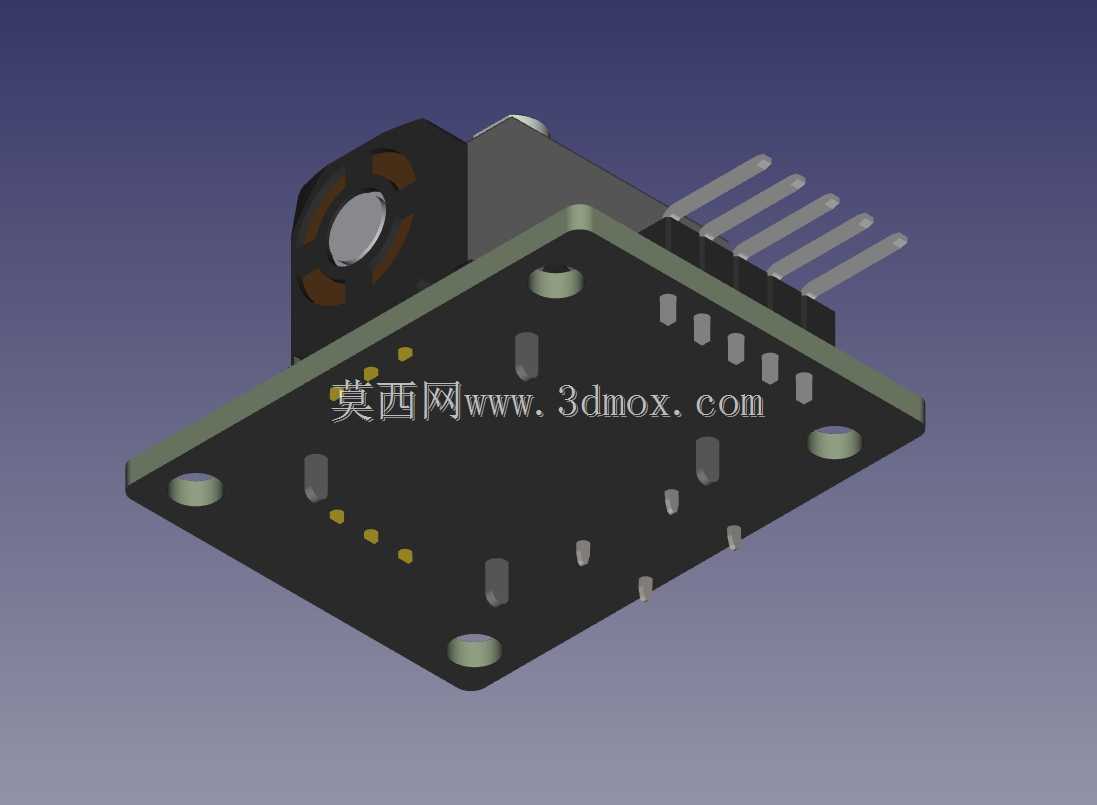

做这个结构设计的时候,最先要明确的是安装边界的约束,这类模块的核心安装载体是标准厚度的FR-4印制电路板,板上预留的两个安装孔位需要匹配常用的M2或者M2.5规格的螺丝固定,孔位间距参考市面通用模块的常规尺寸做了适配,考虑到不同批次模块的孔距存在细微差异,建模时特意选取了应用最广的孔距参数,保证模型能匹配绝大多数同类型号模块的安装尺寸,不会出现装不上的问题。整个模块的外形轮廓要兼顾操作空间和安装紧凑性,摇杆的操作摆角控制在常规的正负方向各25度左右,既保证足够的操作行程来输出平滑的模拟量变化,又不会因为摆角过大导致周边器件干涉,扳动到极限位置时摇杆本体不会碰到周边的排针或者板载元件。

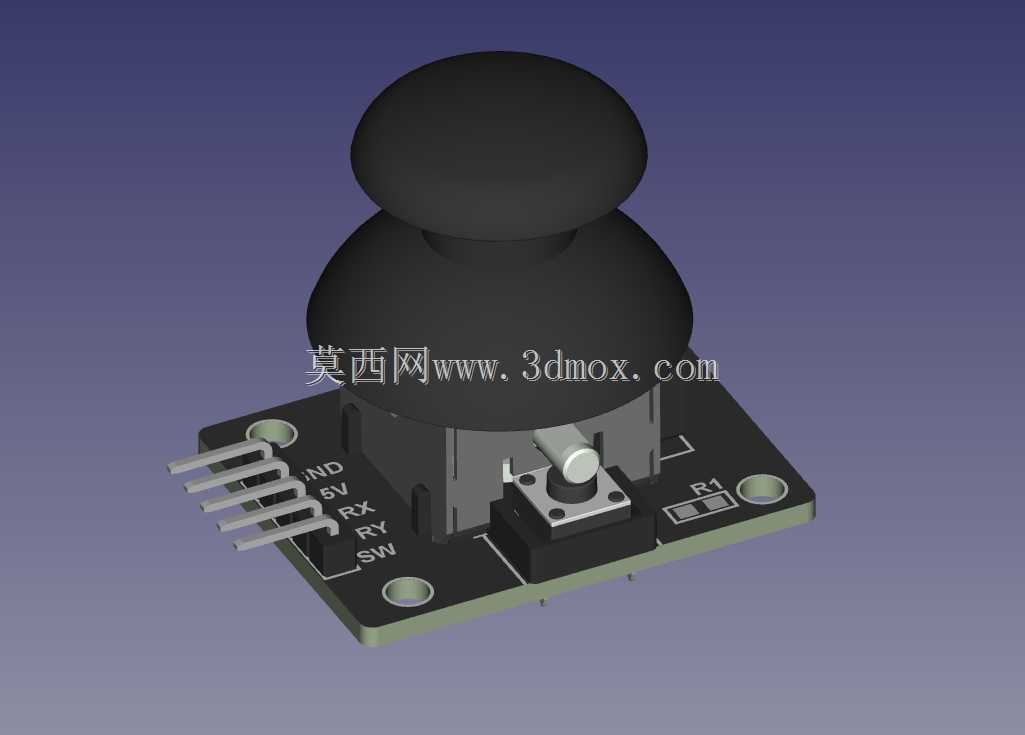

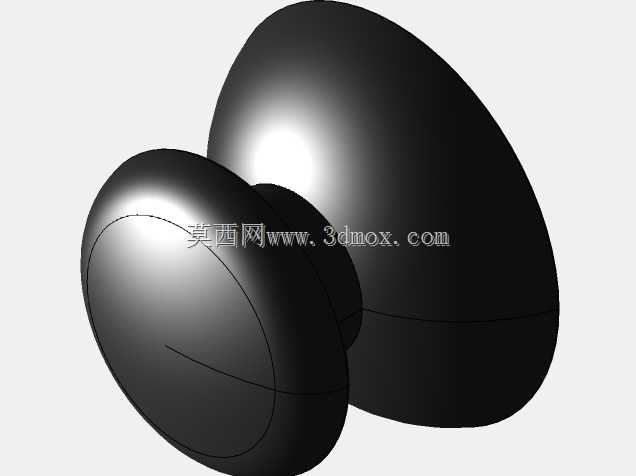

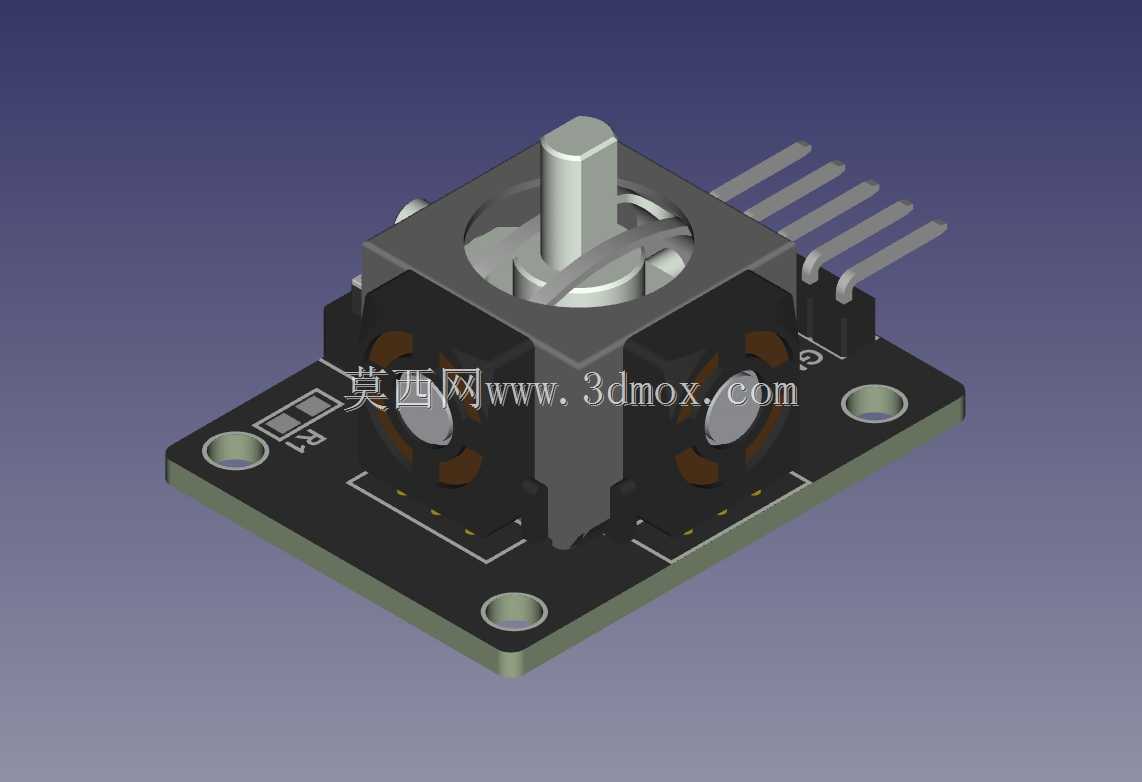

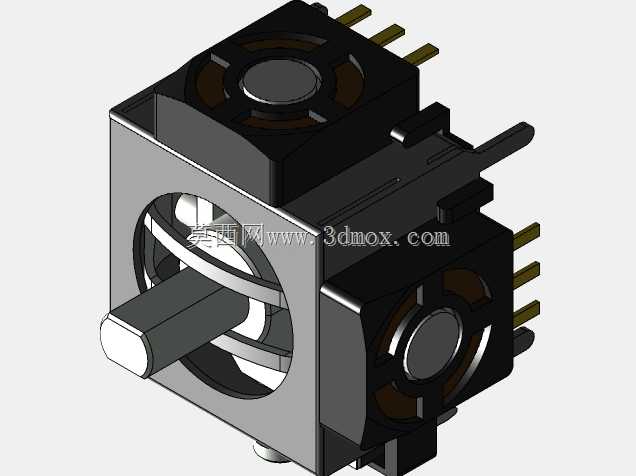

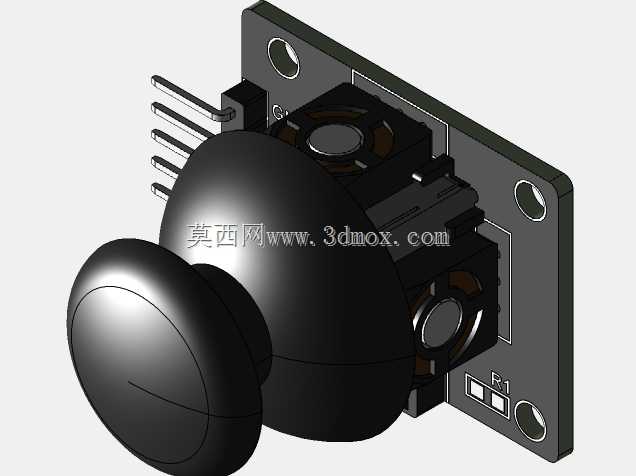

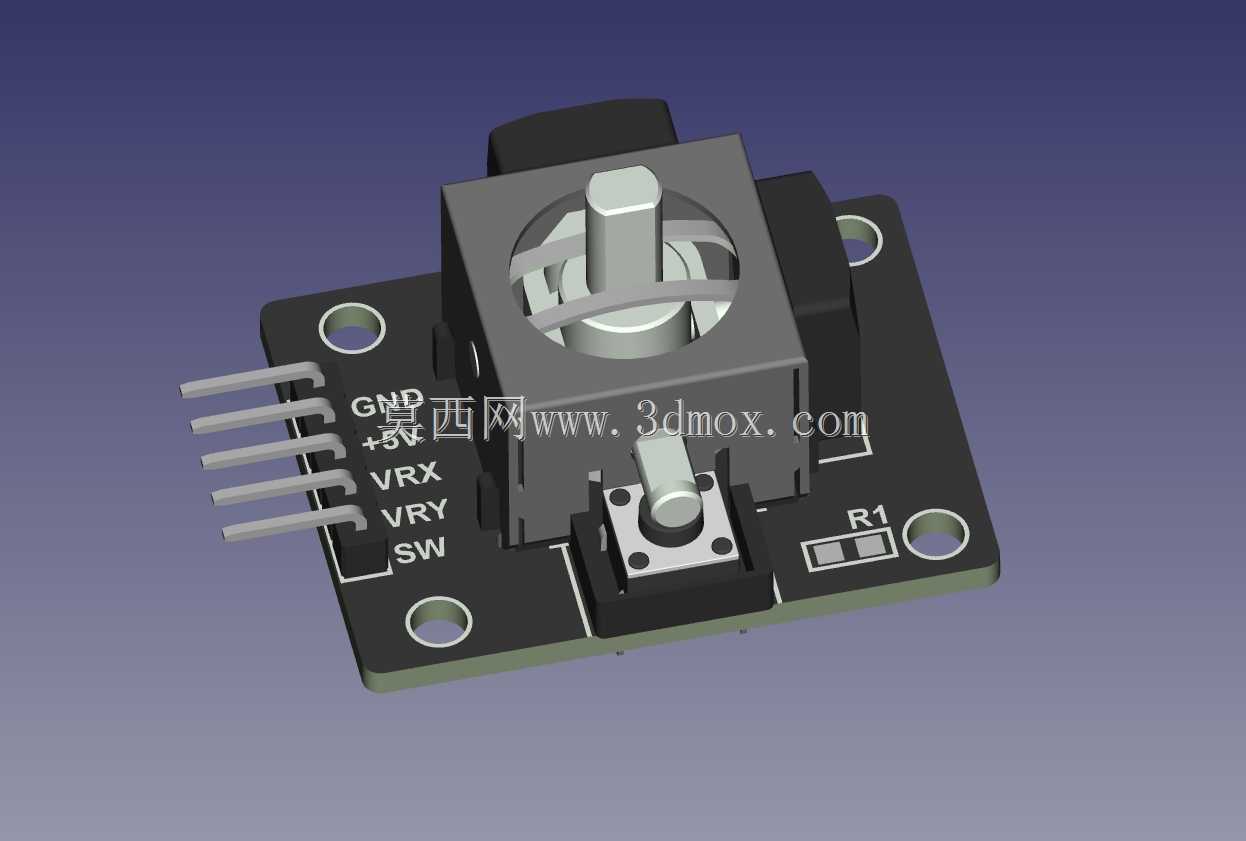

结构拆分来看,模块主要分为几个部分:底部的PCB承载板、中间的摇杆电位器基座、上方的操纵杆、侧边的轻触按键、引出信号的排针组。电位器基座是整个模块的核心结构件,内部包含两个互相垂直的电位器,分别对应X轴和Y轴的转动检测,操纵杆的万向摆动会带动两个电位器的转轴转动,从而输出不同的电压值。建模的时候特意还原了基座内部的限位结构,保证摇杆摆动到极限位置时能被可靠限位,不会出现过转损坏电位器的情况。侧边的轻触按键对应垂直按下摇杆的触发功能,按键的按压行程做了准确还原,按下时的触发位置和摇杆的下压行程匹配,不会出现按不到位或者误触发的问题。引出排针采用标准的2.54mm间距排针,引脚定义依次对应公共地、电源正、X轴信号输出、Y轴信号输出、按键信号输出,和市面通用模块的引脚定义完全一致,方便做硬件选型的时候直接套用。

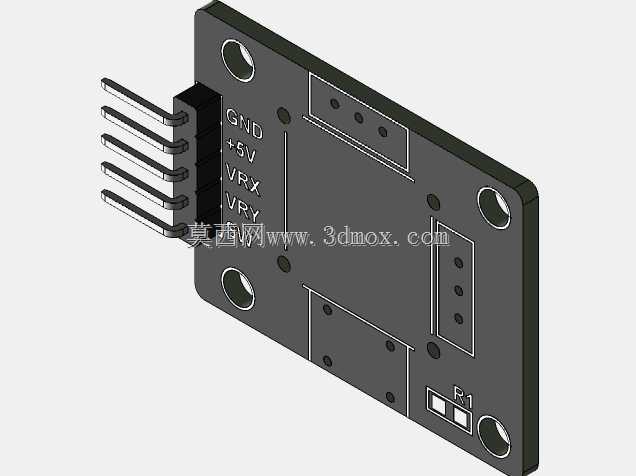

设计过程中没有追求完全1:1复刻某一个特定批次的产品,因为实际市面上同型号的模块来自不同的生产厂商,细节尺寸存在细微差异,比如PCB的外形倒角、电阻的封装位置、基座的细微造型都有区别,所以建模时优先保证核心功能尺寸、安装尺寸、操作行程的准确性,对于非核心的外观细节做了通用化处理,让这个模型能适配绝大多数同类型模块的装配仿真需求。比如PCB上的丝印标识做了清晰还原,方便接线的时候识别引脚,板载的限流电阻位置也按照常规布局做了布置,不会和其他结构件产生干涉。
在做设备结构设计的时候,这类模块的安装位需要预留足够的操作空间,摇杆上方要留出不小于15mm的操作高度,周边要留出至少5mm的间隙,避免扳动摇杆的时候碰到设备外壳或者其他周边元件。如果是做嵌入式安装,面板上的开孔尺寸要匹配摇杆基座的外形,开孔边缘要做倒角处理,避免刮蹭摇杆的活动部件。另外要注意,这类模块的电位器是有机械寿命的,建模的时候也还原了电位器的转动配合间隙,在做运动仿真的时候可以模拟摇杆的全行程摆动,验证周边结构的干涉情况,提前发现设计里的装配问题。
很多做小型控制设备的结构工程师在选型的时候,往往只关注电气参数,忽略了结构安装尺寸的匹配,导致打样之后出现摇杆碰外壳、安装孔对不上、按键按不动这类问题,这个三维模型把核心的结构尺寸、安装边界、操作行程都做了准确还原,可以直接导入到装配体里做干涉检查、安装位验证,也可以用来做产品的渲染展示、教学演示,让设计人员在开模或者打样之前就能确认整个操控部分的结构合理性,减少反复修改的次数。
