小型桌面级数控雕刻机结构设计方案

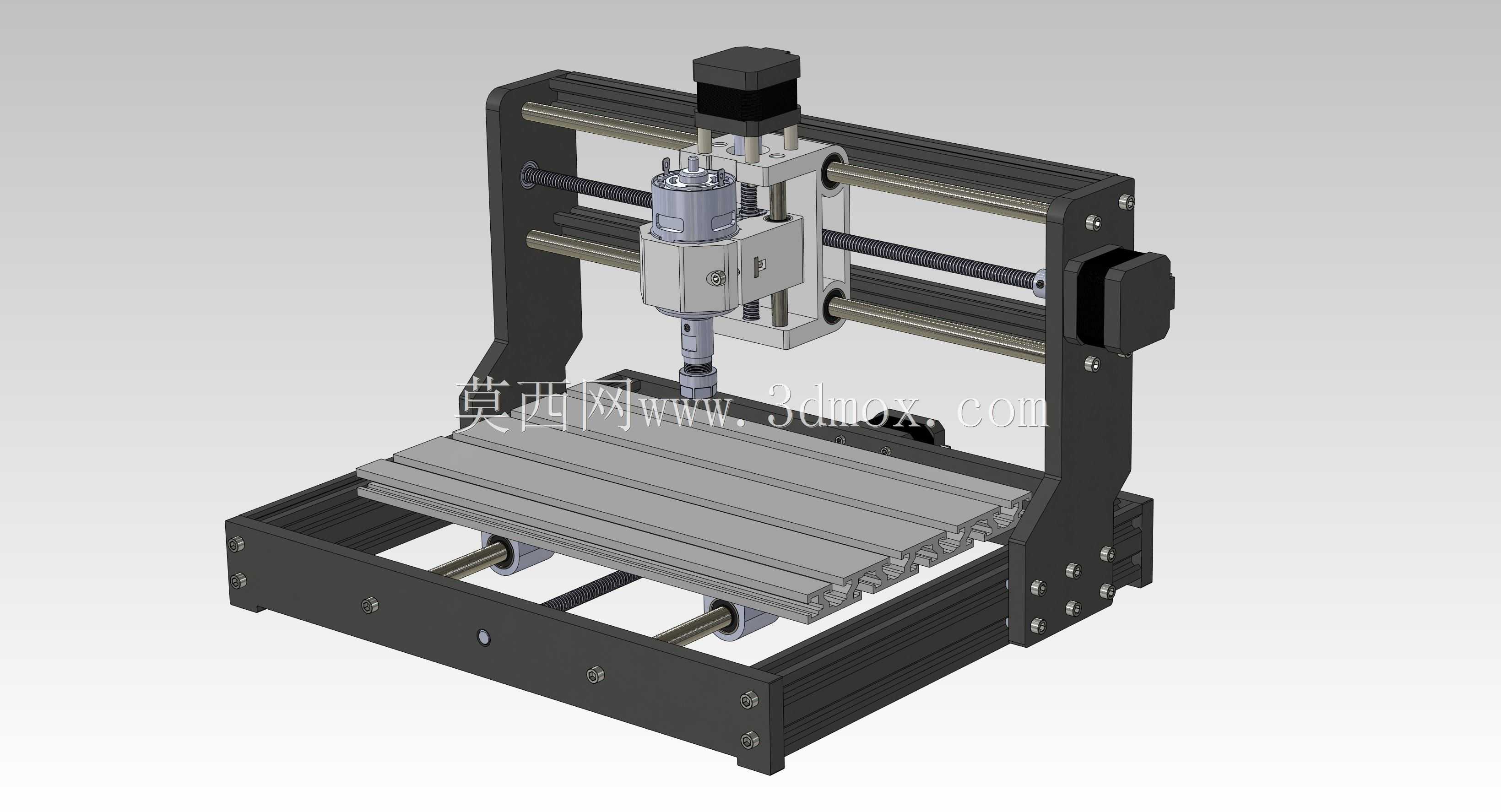

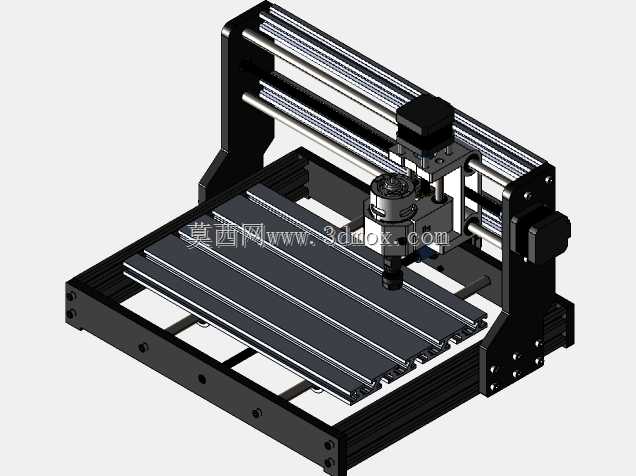

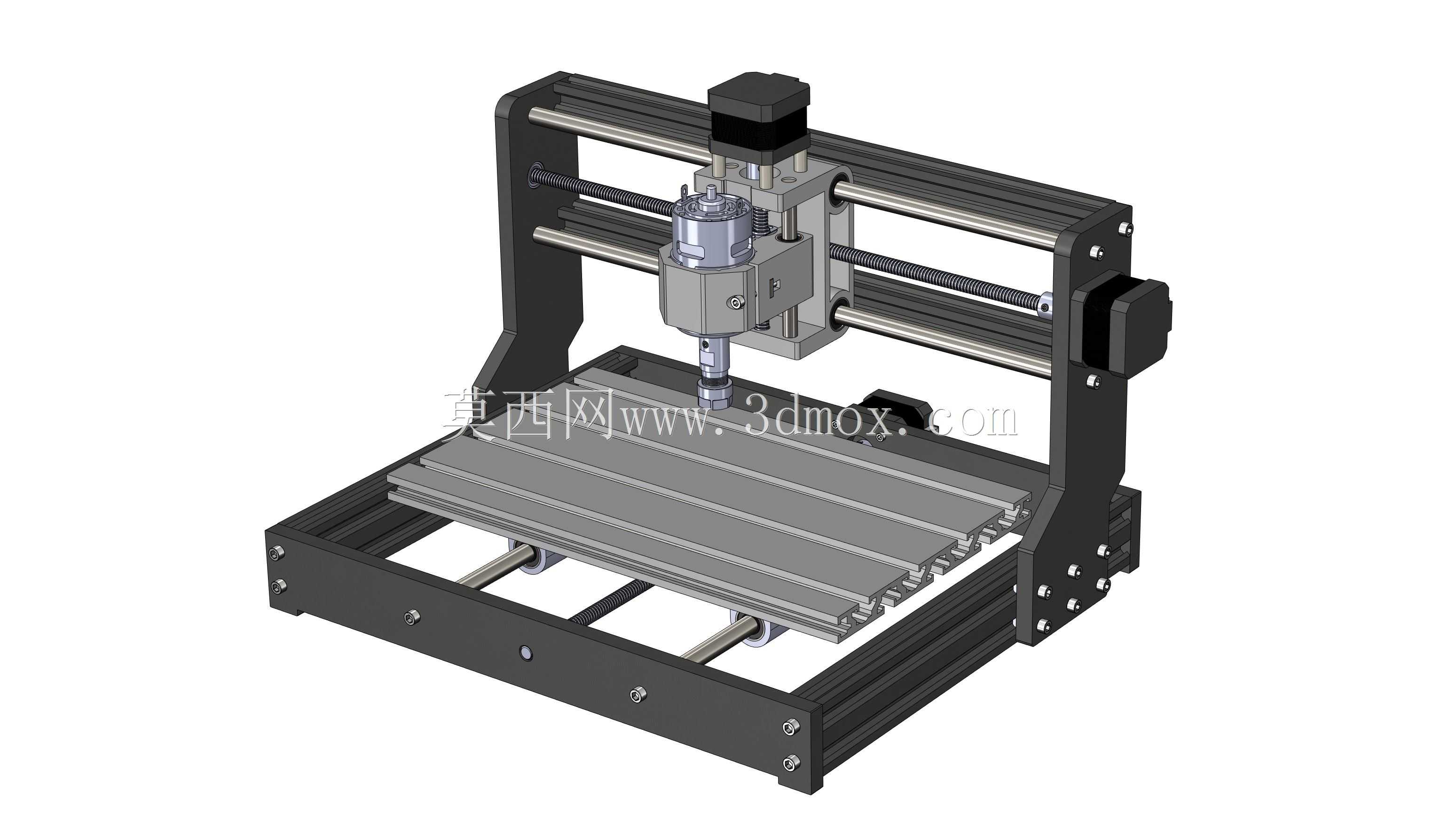

　　这款桌面级数控加工设备的设计初衷，是填补小型加工场景下工业级设备占地过大、手动加工精度不足的市场空白，面向个人加工工坊、创客空间、院校实训实验室以及小型精密零件加工场景打造，可覆盖软金属、工程塑料、木材、亚克力等多种材质的平面铣削、钻孔、轮廓雕刻、浮雕加工需求，能够完成小尺寸非标零件的快速打样、个性化定制工件加工、教学演示实操等多种实际作业任务。从整体结构布局来看，设备采用龙门式动龙门结构设计，Y轴双导轨平行布置于底座两侧，X轴传动组件集成于龙门横梁之上，Z轴主轴滑台垂直挂载于X轴滑座，这种布局能够在有限的占地面积内最大化有效加工行程，同时保证三轴运动的刚性对称，避免单悬臂结构带来的受力偏载问题。底座部分采用标准工业铝型材拼接框架，

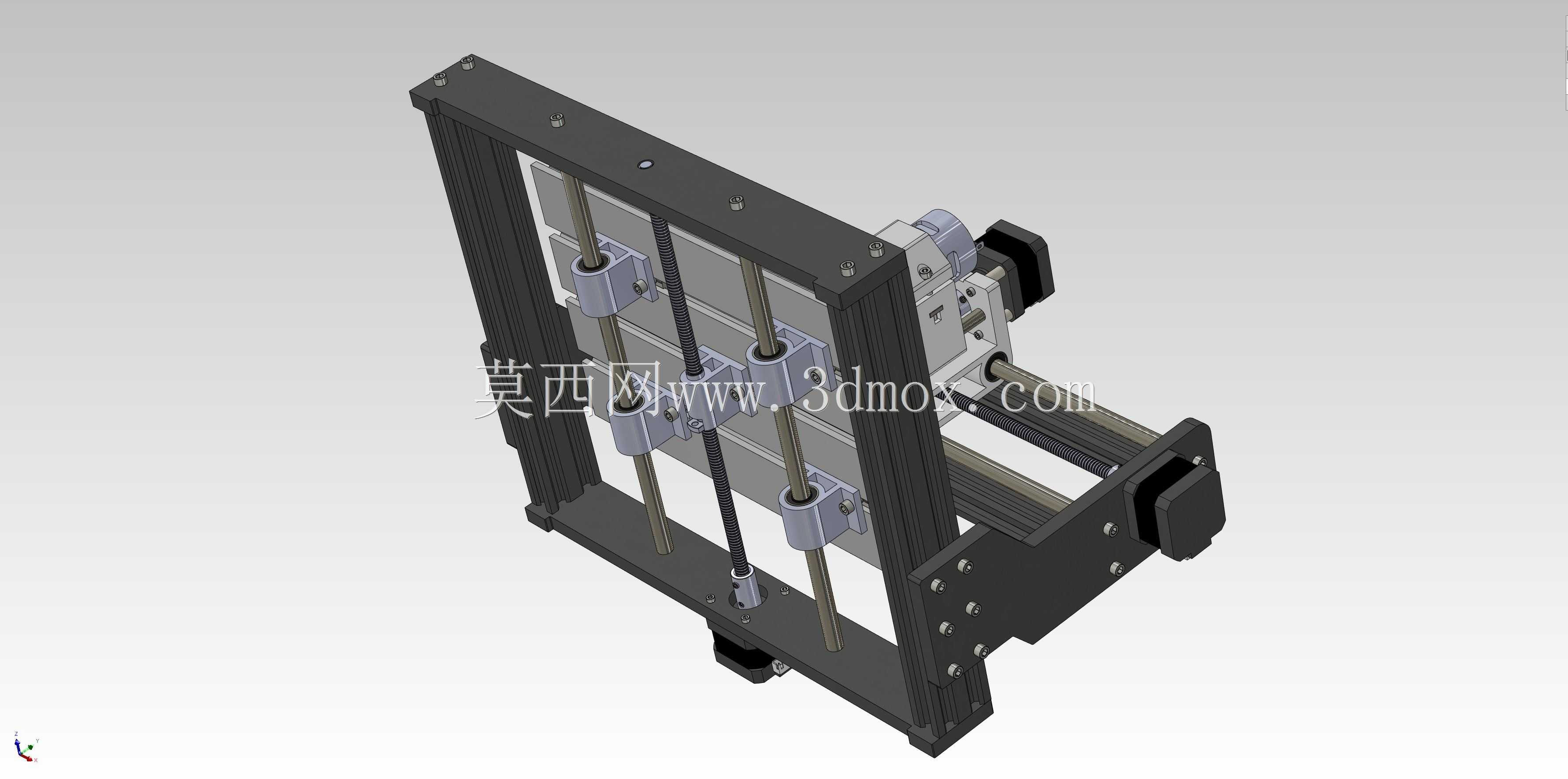

　　搭配槽型铝型材工作台面，台面预留通长T型槽结构，可通过T型螺栓搭配压板快速装夹不同外形的待加工工件，无需额外制作专用夹具，适配多品种小批量的加工切换需求；铝型材框架的连接采用内置角码+端面螺栓的锁紧方式，既保证了整体框架的连接刚性，又具备一定的拆装调整空间，方便后期根据加工需求拓展行程或者更换功能部件。传动系统的设计上，三轴均采用精密滚珠丝杠搭配线性光轴导轨的组合，丝杠两端采用支撑座固定以消除轴向窜动，导轨搭配自润滑直线轴承降低运动阻尼，每轴的驱动端独立配置步进电机，通过联轴器与丝杠直连，减少传动链间隙带来的加工误差；这种传动配置能够保证运动过程中的进给平稳性，在低速进给时无爬行现象，高速移动时无明显振动，

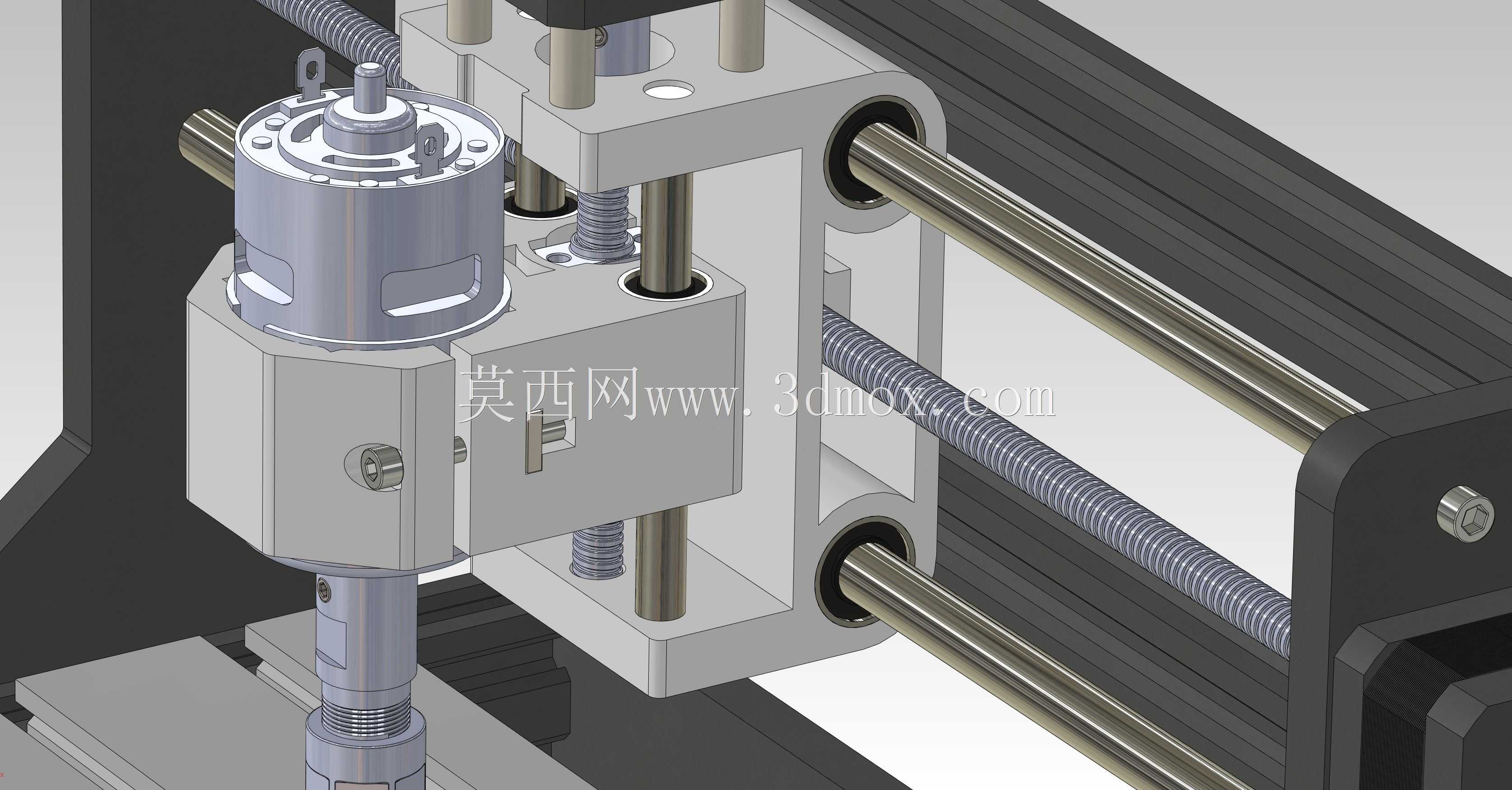

　　可满足不同切削参数下的运动精度要求。主轴部分采用高速风冷电主轴，通过专用夹具固定在Z轴滑座上，主轴夹头适配标准ER系列筒夹，可装夹不同柄径的铣刀、钻头、雕刻刀等加工刀具，主轴转速可根据加工材质进行无级调节，加工软质材料时可提升转速获得更好的表面加工质量，加工硬度稍高的金属材质时可降低转速配合合适进给量减少刀具磨损。设备的外形尺寸控制在桌面放置的合理范围内，整体占地面积不超过普通办公工位的一半，安装时无需额外浇筑地基或者做特殊的减震处理，放置在平整的硬质工作台面即可调平使用，工作台面的高度符合人工操作的舒适区间，装夹工件、对刀操作、更换刀具都无需过度俯身或者抬手，降低长时间操作的疲劳感。从设计细节来看，

　　所有运动部件的外侧都预留了防护罩安装位，后期可加装风琴罩或者金属挡板阻挡切削碎屑飞溅，避免碎屑进入导轨丝杠接触面加剧部件磨损；电气走线全部采用拖链收纳，沿运动部件的运动方向布置拖链，避免线缆在设备往复运动过程中出现拉扯、磨损、干涉运动路径的问题；底座框架的底部预留了电控箱安装空间，可将驱动模块、电源模块、控制主板全部集成在设备内部，减少外部走线，提升设备整体的整洁度。在实际加工场景中，这款设备可完成PCB板的钻孔与线路铣削、小型手板模型的轮廓加工、木质工艺品的浮雕制作、铝质小型结构件的端面铣削与钻孔攻丝、亚克力标识牌的切割雕刻等多种作业，相比大型工业数控设备，它的启动准备时间更短，操作门槛更低，加工小尺寸工件时的能耗更低，同时加工精度能够满足绝大多数非超高精度要求的零件加工需求；相比手动雕刻、手动台钻等传统手动加工设备，它的加工一致性更好，可通过数控编程完成复杂曲面、连续轮廓的自动加工，无需人工全程持握操作，大幅降低操作强度，同时减少人工操作带来的尺寸误差。设计过程中充分考虑了零部件的通用化率，所有铝型材、导轨、丝杠、紧固件、电机、主轴都采用市面通用标准件，后期维护更换时无需定制专用配件，可直接从标准件渠道采购替换，降低设备的全生命周期使用成本；各轴的行程限位位置都设置了硬限位挡块搭配软限位参数的双重保护，避免设备运动超程造成部件碰撞损坏，主轴回路也配置了过载保护，切削负载超过阈值时可自动停转保护主轴与刀具。
