数控加工中心用BT刀柄换刀架结构

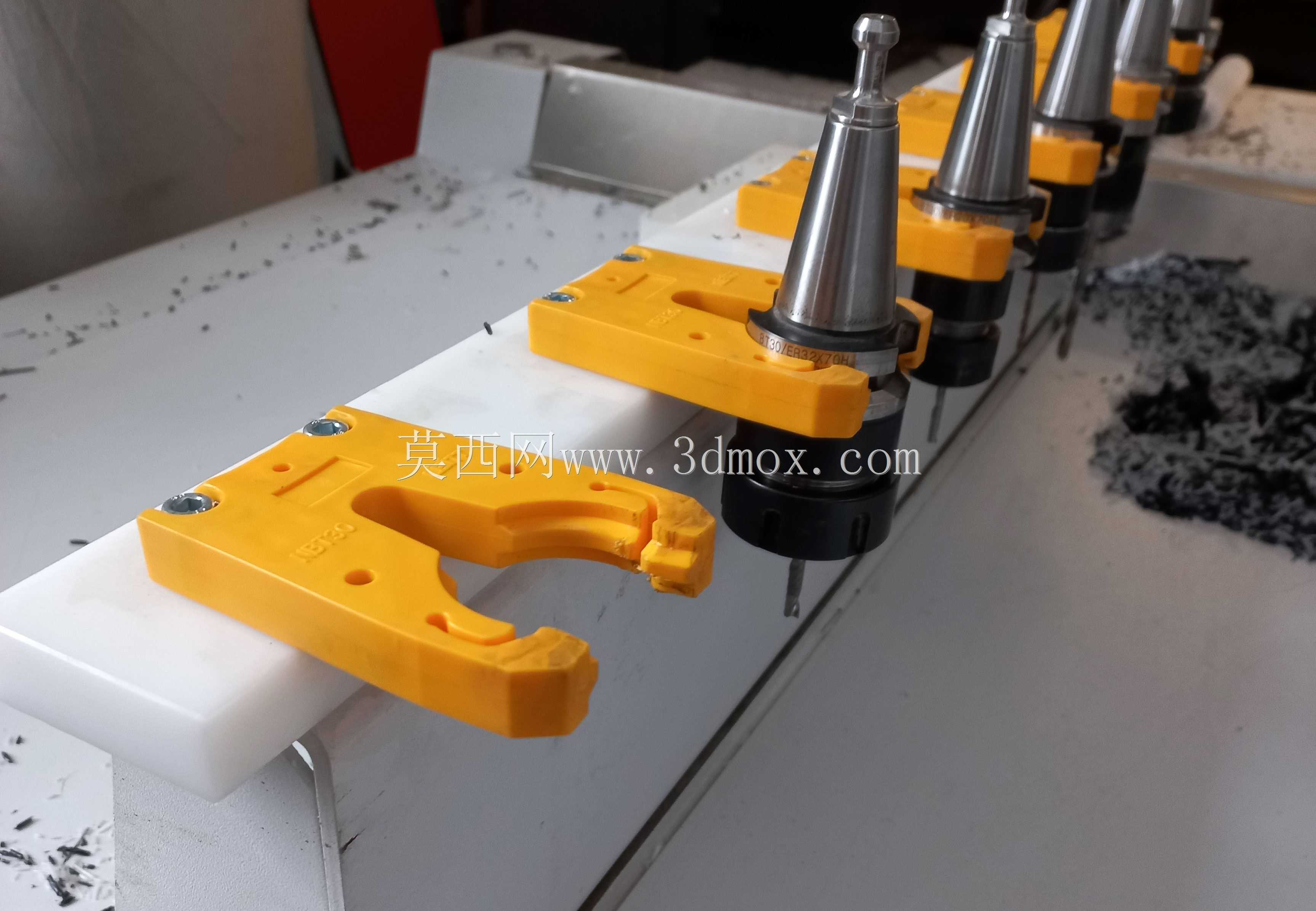

　　在数控加工车间的日常生产中，立式加工中心、雕铣机等设备的自动换刀流程离不开配套的刀库辅助存储构件，这款换刀刀架就是安装在机床刀库侧方、用于固定BT系列锥柄刀具的核心夹持部件，直接承担刀具待机位的定位、夹持与防护作用。从实际应用场景来看，这类刀架通常成排安装在圆盘式或直排式刀库的安装基准板上，每一个刀架对应一个刀位，当机械手完成主轴与刀库间的刀具交换动作后，闲置刀具会被精准推入对应刀架的卡口内，等待下一次换刀调用，避免刀具锥柄、刃口与周边构件发生磕碰，同时保证刀具定位精度满足换刀机械手的抓取公差要求。

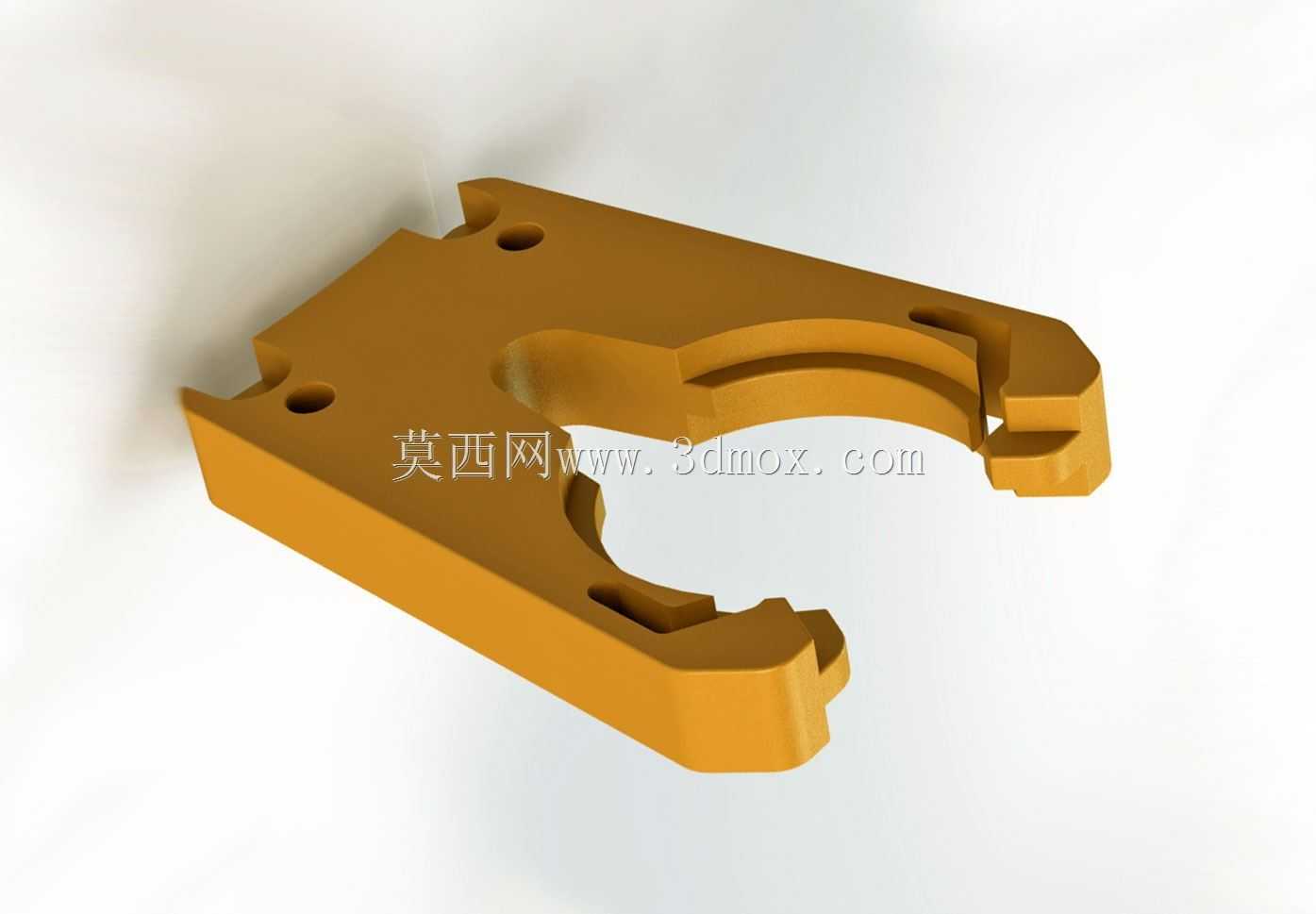

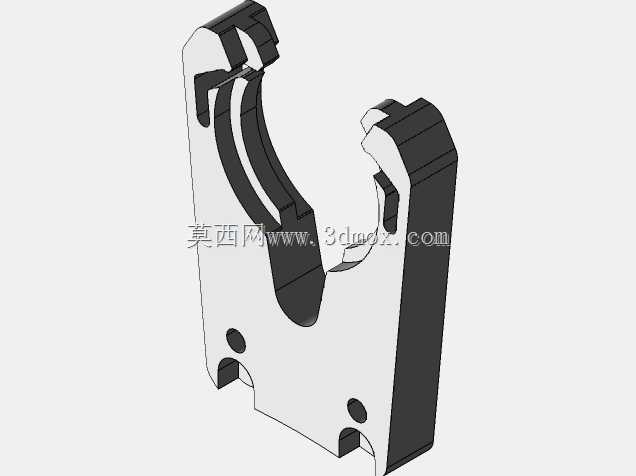

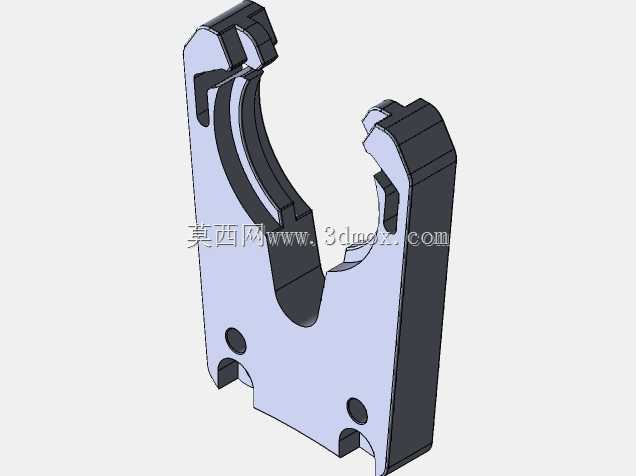

　　从功能特性上看，这款刀架采用高强度工程尼龙材质一体注塑成型，卡口位置做了与BT刀柄锥度匹配的圆弧抱紧结构，卡口开口尺寸经过反复校核，既能保证刀柄推入时的顺畅度，又能提供足够的抱紧力，避免机床运行过程中因振动导致刀具松脱掉落；刀架本体上预留了两个沉头安装孔，安装时可通过内六角螺栓直接固定在刀库的白色聚乙烯安装板上，安装孔的中心距严格匹配行业通用的刀位排布间距，无需额外打孔改造即可适配多数常规规格的直排刀架组。

　　设计过程中，首先要考虑的是刀柄夹持的同轴度要求，卡口的圆弧中心必须与刀库安装基准面保持垂直，保证刀柄装入后锥柄轴线处于竖直状态，偏差控制在0.02mm以内，否则会导致机械手抓刀时出现偏载，长期使用会磨损机械手爪甚至损伤主轴锥孔。其次是材质的耐磨性与韧性平衡，刀架卡口位置在频繁换刀的过程中会与刀柄的定位卡槽反复摩擦，材质过软会快速磨损导致夹持间隙变大，材质过脆则容易在换刀冲击下出现开裂，因此选用添加了耐磨助剂的增强尼龙，既保证足够的使用寿命，又能在换刀出现微小位置偏差时提供微量的变形缓冲，避免刚性碰撞损伤刀具。

　　安装边界方面，单个刀架的外形长度控制在120mm左右，宽度45mm，安装后突出安装板的高度为65mm，成排安装时相邻刀架的中心距为90mm，这个间距既可以避免相邻刀柄发生干涉，又能最大化利用刀库的安装空间，提升刀库的刀具存储容量。刀架底部与安装板贴合的平面做了平面度处理，安装后不会出现翘曲，保证卡口位置的定位精度，沉头孔的深度设计刚好让螺栓头完全沉入孔内，不会突出表面刮擦刀柄或机械手部件。在实际选型时，需要根据所用刀柄的规格匹配对应卡口尺寸的刀架，BT30、BT40规格的刀柄对应不同的卡口开口尺寸，不可混用，否则会出现夹持不稳或者刀柄无法推入的问题。
