半导体封装产线DCB模块分离设备结构

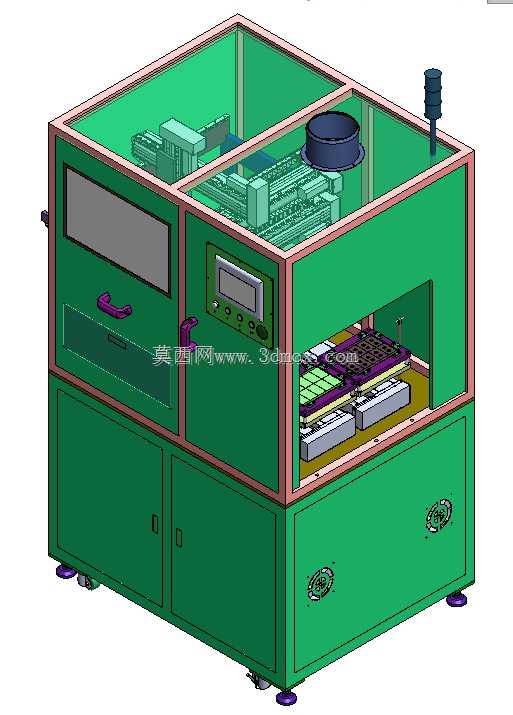

　　在功率半导体封装制程的后段工序里，DCB陶瓷覆铜基板完成键合、塑封前的载具流转环节，经常会遇到多联板拼接模块需要精准拆分的场景，这款分离设备就是针对该工位的作业需求设计的专用制程设备。从结构布局来看，设备采用分体式柜体架构，下部为电气与动力元件安装腔，预留了标准脚轮与调平支撑脚的安装位，整机安装边界控制在长1200mm、宽1000mm、高1500mm的区间内，能够直接适配现有半导体封装车间的标准线边工位尺寸，不需要额外对产线地坪做特殊改造，柜体下部设置的双开门检修舱，预留了散热风机的安装开孔，日常维护时不需要拆解上部作业舱就可以完成气路、电路元件的点检更换。上部作业舱采用半封闭防护结构，正面设置上下两扇带紫色拉手的防护门，

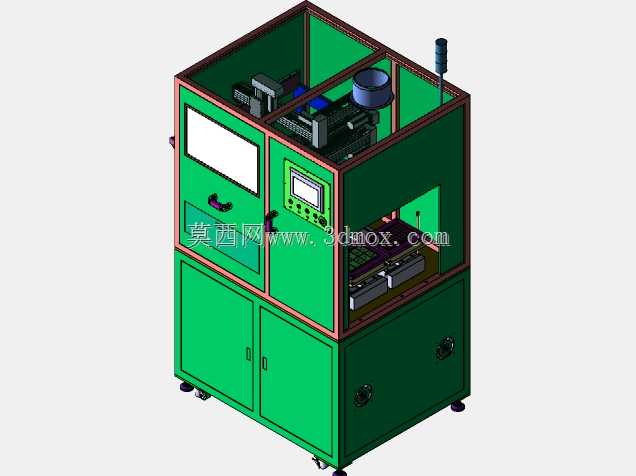

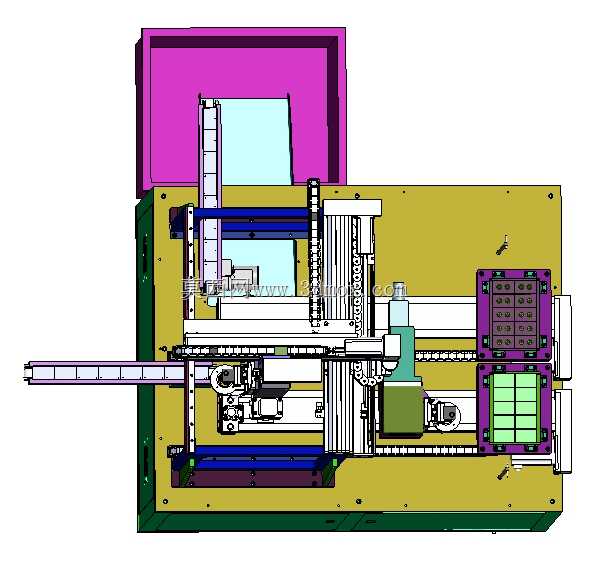

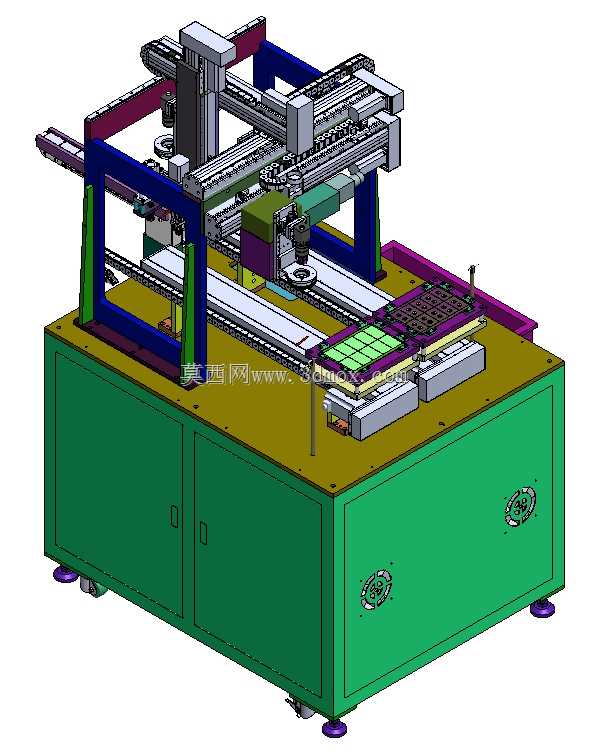

　　上部防护门内嵌透明观察窗，作业时可以直接观察内部工位的运行状态，不需要频繁开门确认，舱体顶部预留了集尘接口与状态警示灯安装位，拆分作业产生的少量碎屑可以通过顶部接驳的集尘管路直接抽走，避免碎屑散落到作业平台影响后续模块的定位精度，警示灯采用三色标准结构，能够直观反馈设备的运行、待机、故障状态。设备正面右侧嵌入了触控操作屏与实体控制按钮组，操作高度设置在距离地坪1100mm的位置，符合产线作业人员站立操作的人机工程尺寸，不需要弯腰或者抬手就可以完成参数调整与启停操作。内部作业工位采用双工位滑轨载台设计，载台表面预留了DCB模块载板的定位销孔，可以根据不同规格的DCB联板快速更换定位治具，拆分执行机构采用伺服驱动的压合拆分组件，

　　拆分行程可以通过参数直接调整，针对不同厚度、不同拼接强度的DCB模块，可以匹配对应的下压速度与压合行程，避免拆分过程中应力过大导致陶瓷基板开裂、铜层脱落的不良问题。设计过程中特意将执行机构的传动部分做了全封闭防护，避免车间内的塑封粉尘、焊渣落到导轨丝杆上影响传动精度，传动组件的润滑注油嘴全部引到设备外侧，日常保养时不需要拆开防护盖板就可以完成注油维护。气路元件全部集成在作业舱后侧的安装板上，每个气路接口都做了标识，后续更换气管、调整气路压力时可以快速对应点位。设备左侧预留了信号接驳端口，可以直接对接产线的MES系统，实时上传拆分作业的产量、不良率数据，不需要额外人工统计工位数据。从实际使用场景来看，

　　这款设备可以替代传统的人工手动拆分作业，人工只需要完成联板的上下料动作，拆分过程全程由设备自动完成，单工位的作业效率可以达到每小时120片以上，拆分的对位精度控制在0.1mm以内，能够有效避免人工拆分时的受力不均导致的基板破损问题，适配目前主流的IGBT模块、整流桥模块所用的各类DCB陶瓷基板拆分需求，不管是氧化铝陶瓷基板还是氮化铝陶瓷基板，都可以通过调整压合参数实现无损伤拆分。设备的框架采用标准铝型材拼接搭建，外部封板采用冷轧钢板喷塑处理，整体刚性能够满足车间24小时连续作业的强度要求，不会因为长时间连续运行出现框架形变导致的对位偏移问题，底部的调平脚可以根据车间地坪的实际平整度调整设备水平度，保证内部载台滑动时的顺畅度，避免出现卡滞问题。
