螺旋挤压式粪便固液分离脱水设备结构

　　在规模化畜禽养殖的粪污处理工段，高含水率粪便的固液分离是后续堆肥、资源化利用的前置核心环节，这款螺旋挤压式脱水设备正是针对该场景开发的固液分离装备，可将含水率80%以上的鲜粪处理至含水率60%左右的松散固态物料，满足后续有机肥发酵、垫料回用的物料性状要求，同时分离出的液态部分可进入厌氧发酵或污水处理系统，降低后续工段的处理负荷。

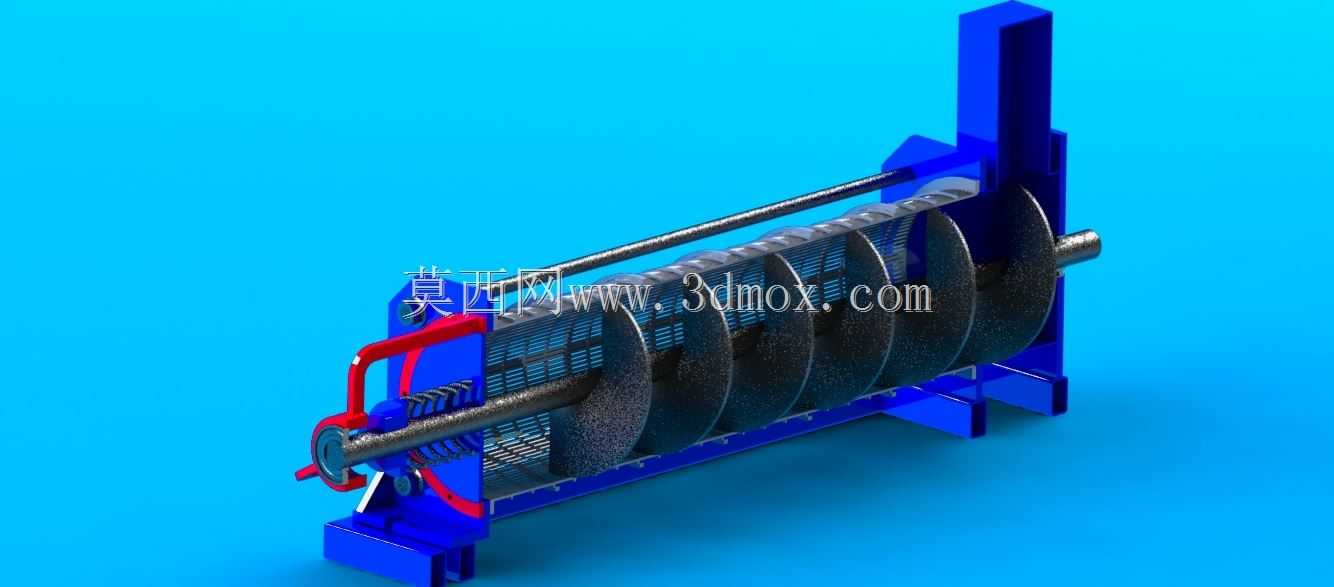

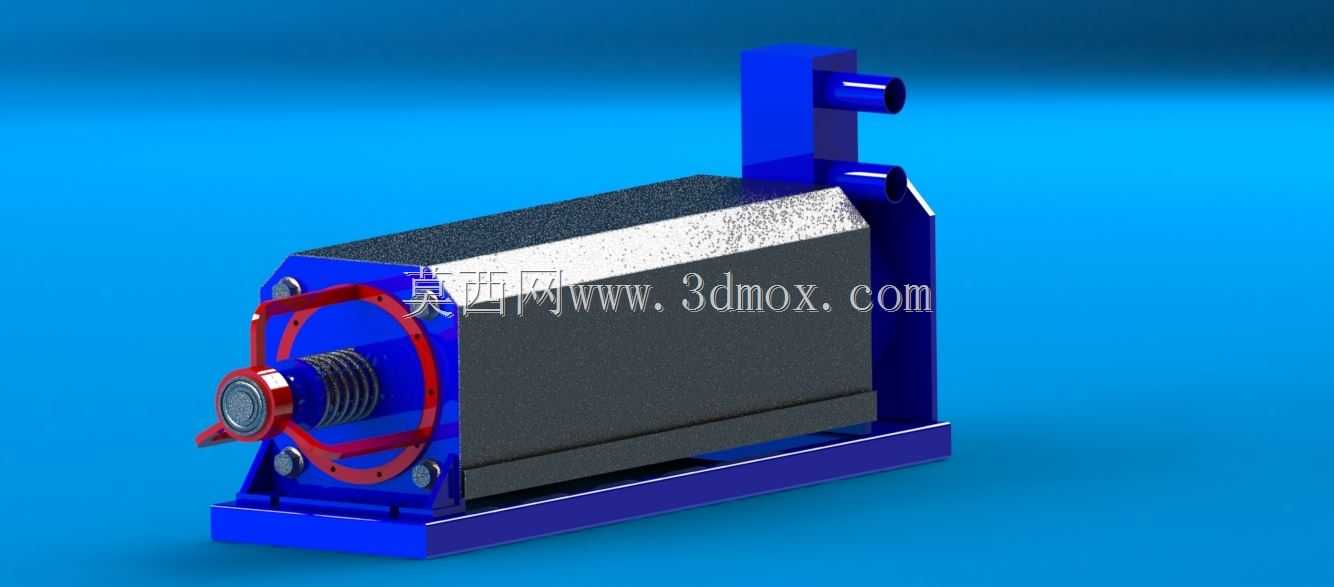

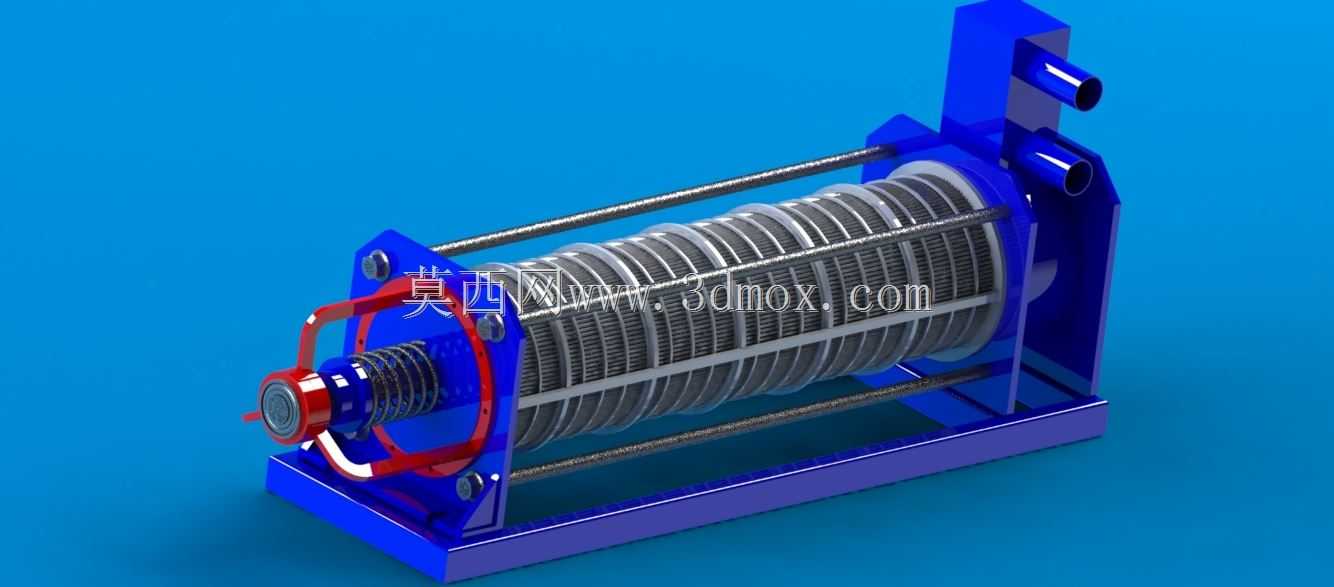

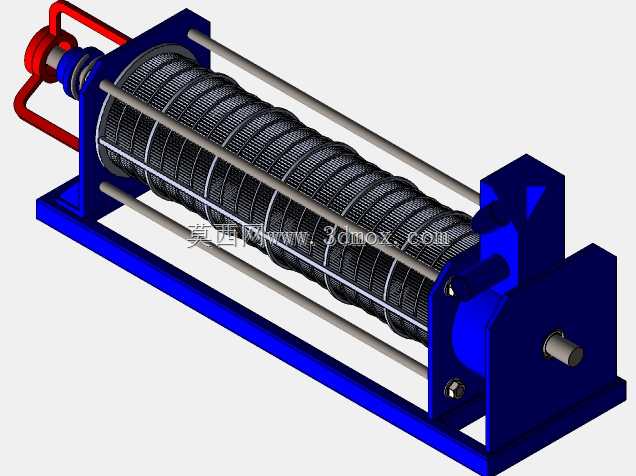

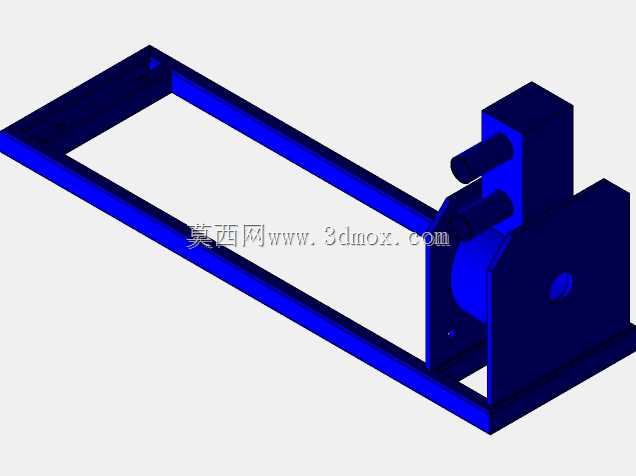

　　从结构设计逻辑来看，设备采用卧式螺旋压榨的核心结构，主体由机架、螺旋输送轴、叠片式筛网组件、进料口、排液口、出料调压机构几部分构成。机架采用型钢焊接成型的框架式结构，底部预留四个设备安装地脚孔，安装时需保证机架整体水平度偏差不超过1/1000，避免螺旋轴长期偏载运行造成的轴承磨损、筛网偏磨问题，设备整体安装长度约1.8米，宽度约0.6米，进料口中心高度约1.1米，可直接对接上游粪污收集池的输送管道或绞龙出料端，无需额外搭建过高的操作平台，适配多数中小型养殖场的粪污处理车间布局。

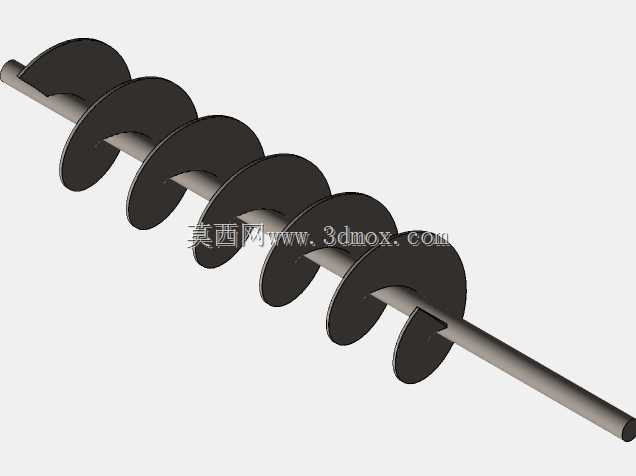

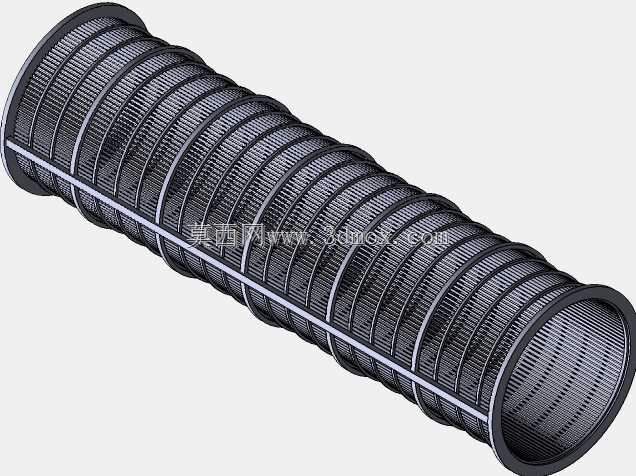

　　核心的螺旋轴采用变径变螺距设计，从进料端到出料端，螺旋叶片的螺距逐步缩小、轴径逐步增大，物料在被螺旋推送的过程中，所处的容腔体积持续缩小，形成逐步升高的挤压力，将物料中的游离水分通过筛网缝隙挤出。筛网部分采用叠片式不锈钢筛网结构，相比传统的冲孔筛网，叠片筛的缝隙均匀且不易被纤维类物料堵塞，运行过程中螺旋叶片外缘与筛片的相对运动可自动清理筛面附着的纤维，减少人工清理筛网的频次，筛网缝隙精度控制在0.5mm，可拦截大部分固体纤维，同时保证液态部分的顺畅排出，设备侧面设置的两个排液接口可直接对接污水收集管道，将挤出的废水统一收集处理。

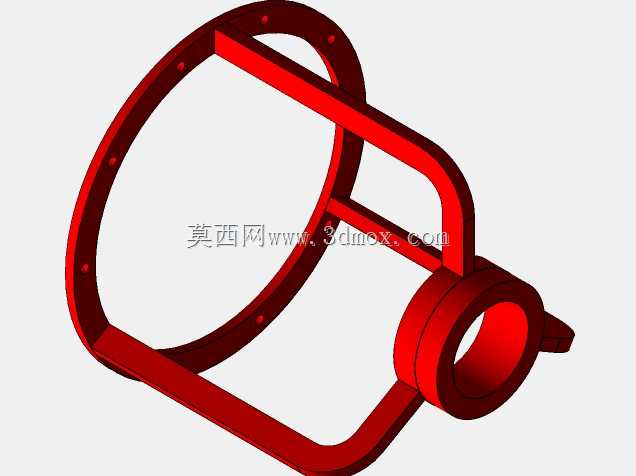

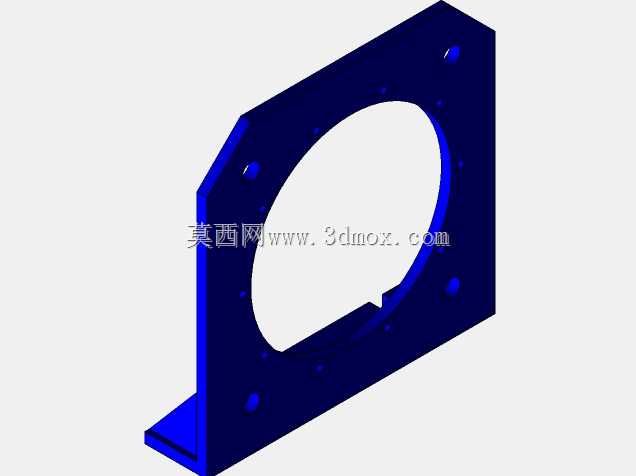

　　出料端设置配重式调压机构，通过调整配重块的位置可改变出料口的背压，进而调整物料的压榨脱水程度，针对不同含水率、不同纤维含量的物料，可灵活调整压榨力，避免过压造成的出料堵塞或者压力不足导致的脱水效果差问题。设备的驱动端采用直联减速结构，电机与减速机直接安装在机架端部的安装座上，通过联轴器与螺旋轴连接，传动路径短、运行震动小，日常维护时仅需定期检查两端轴承的润滑情况、筛网的磨损量即可，维护操作简单，适配养殖厂区运维人员的技术能力。

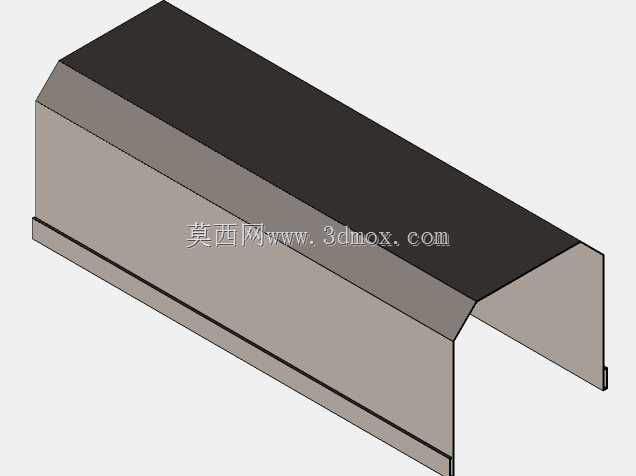

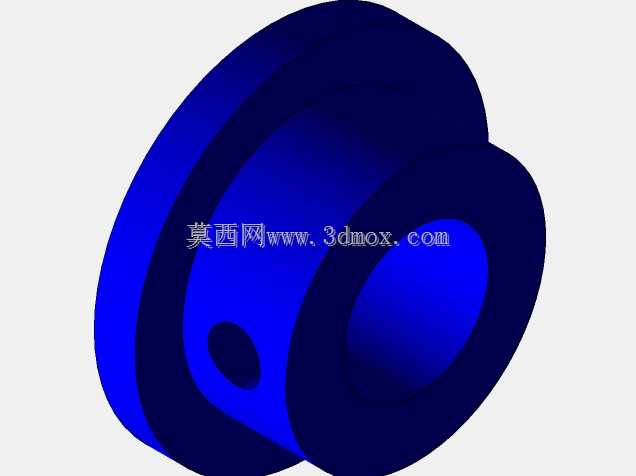

　　建模过程中对设备的各部件装配关系做了完整还原，包括螺旋叶片与筛网的间隙控制、轴承座的安装定位、密封件的布置位置都做了准确呈现，可直接用于该类设备的结构参考、改进设计，也可作为环保设备选型阶段的结构展示模型，帮助使用方直观理解设备的运行原理与结构组成。在实际工况应用中，该类设备除了畜禽粪便处理外，也可适配沼渣沼液分离、果蔬渣脱水、纸浆脱水等类似的高湿固液分离场景，仅需根据物料特性调整筛网缝隙、螺旋参数与出料背压即可，具备较强的工况适配性。设备的外部防护结构做了简化处理，实际生产中可根据使用场景增加安全防护罩、防雨外壳等附属结构，满足不同安装环境的安全防护要求，进料端可根据对接设备的形式调整进料口的尺寸与连接方式，适配不同的上游出料设备。
