码垛机器人末端吸盘夹爪结构设计

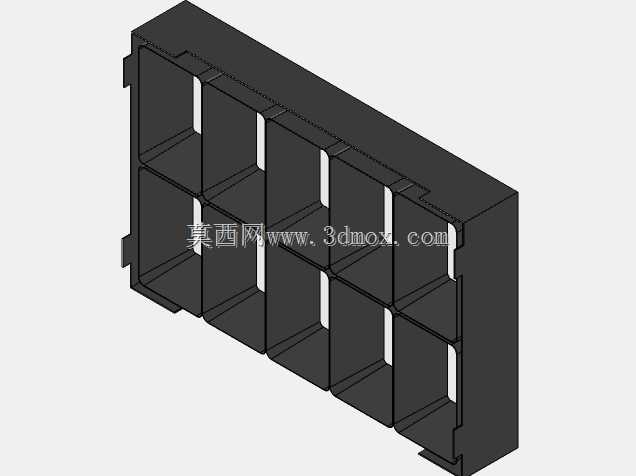

　　这套末端执行机构是配套多关节码垛机器人使用的作业端工装，主要应用在生鲜包装、食品加工、轻量仓储的码垛工位，适配净菜加工线的末端码垛环节，可同时完成两类不同材质工件的抓取转移，替代传统单功能吸盘或夹爪，减少机器人末端工装的切换频次，提升单工位码垛作业的节拍效率。从实际作业场景来看，净菜加工线的末端输出端，会同时输送两种待码垛物件：一种是吸塑成型的PET生菜托盘，表面平整但质地偏软，夹持力过大容易造成托盘变形、菜品挤压受损；另一种是分隔层用的中空纸板，质地偏硬、表面透气性强，单纯依靠真空吸盘无法形成有效负压，容易出现抓取脱落的问题，这套机构正是针对这两类物料的混合抓取需求设计。

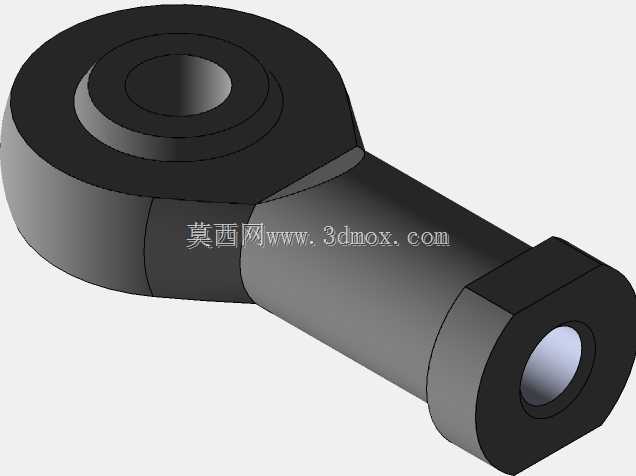

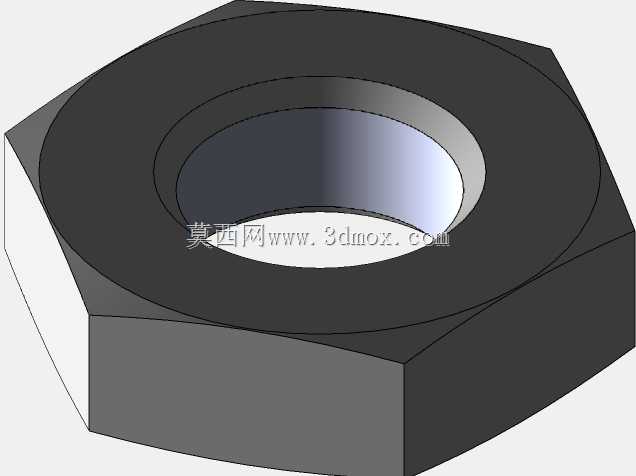

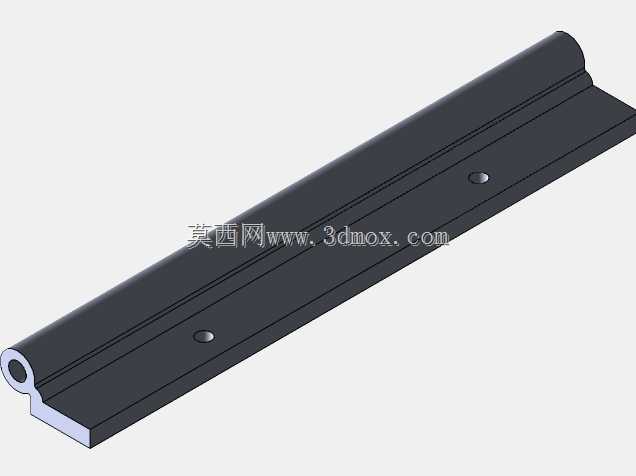

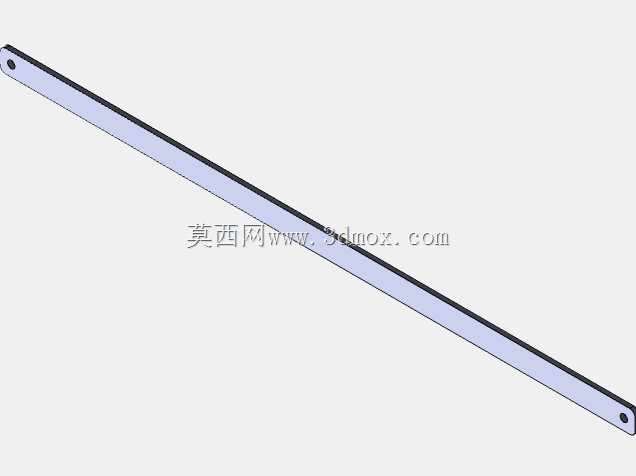

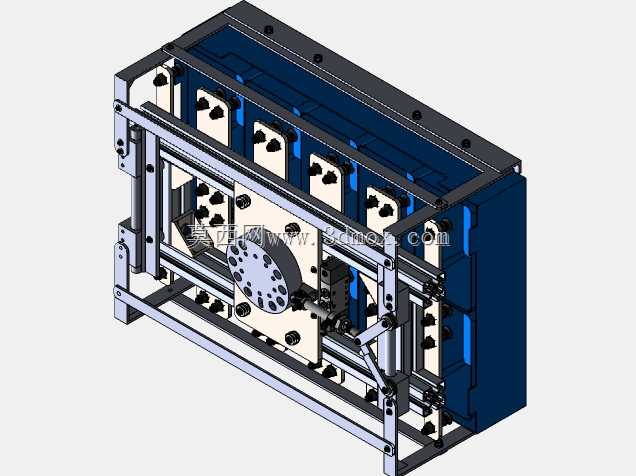

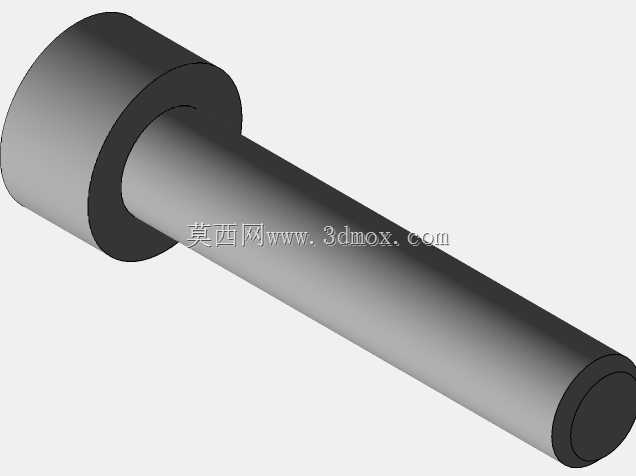

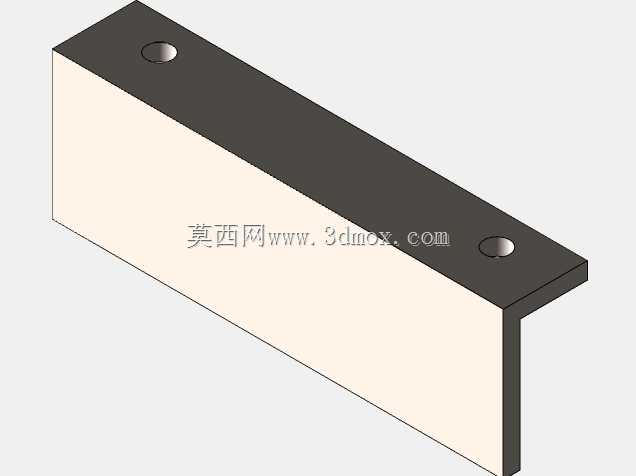

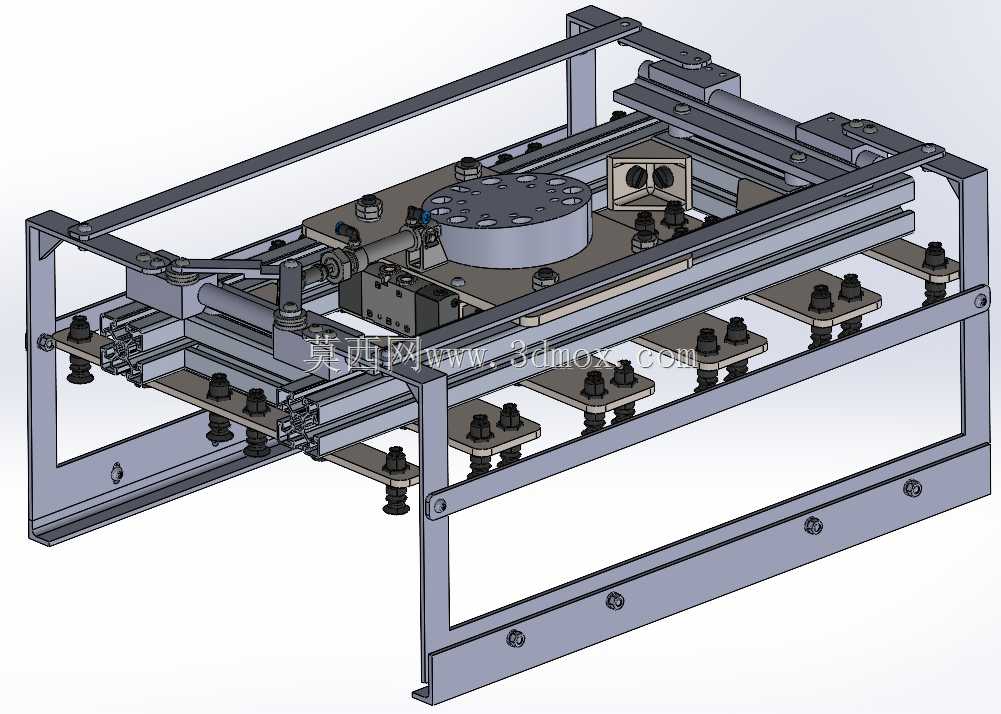

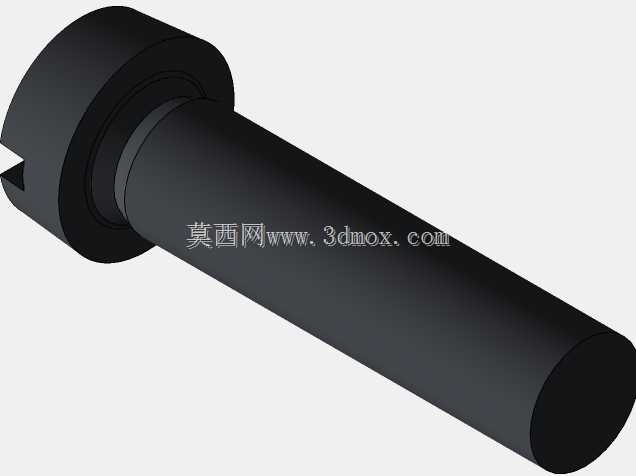

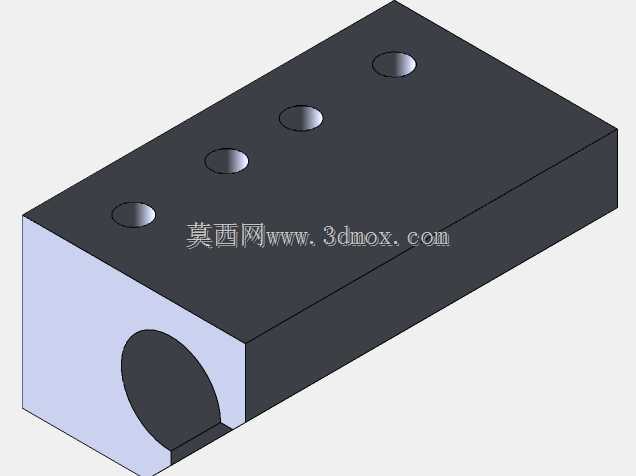

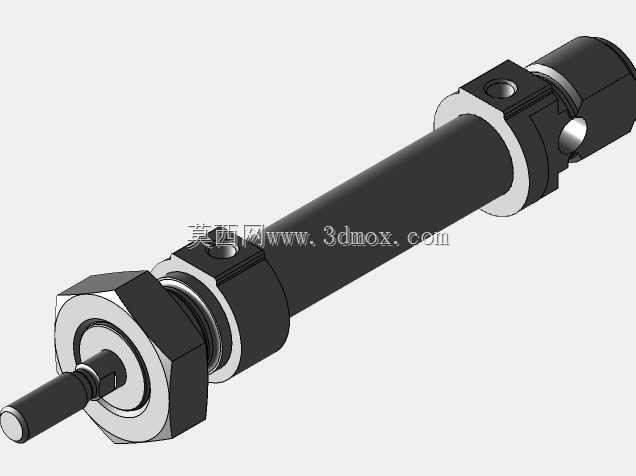

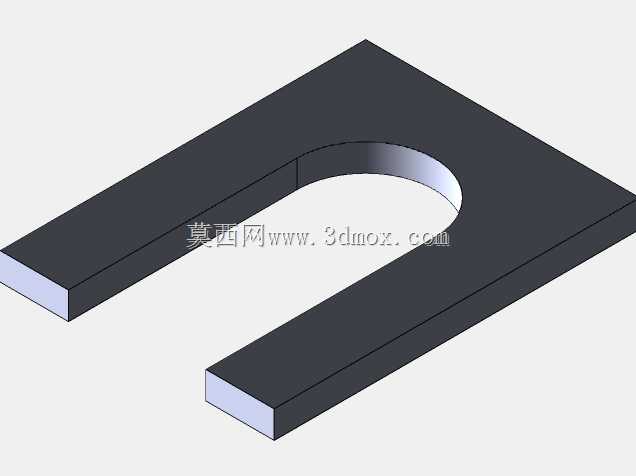

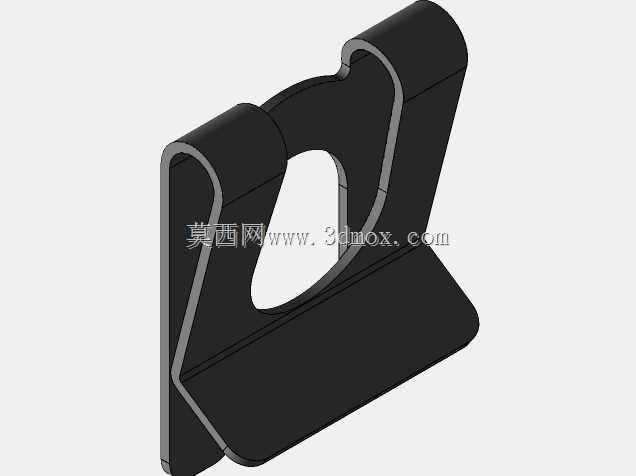

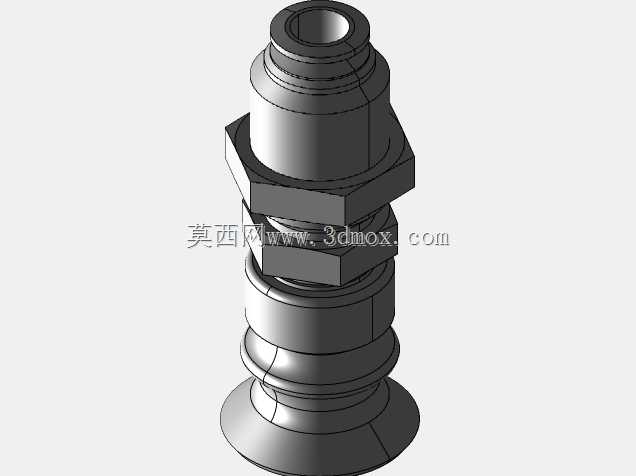

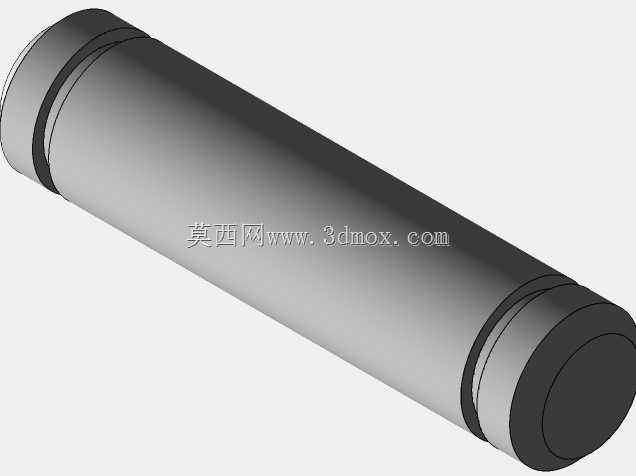

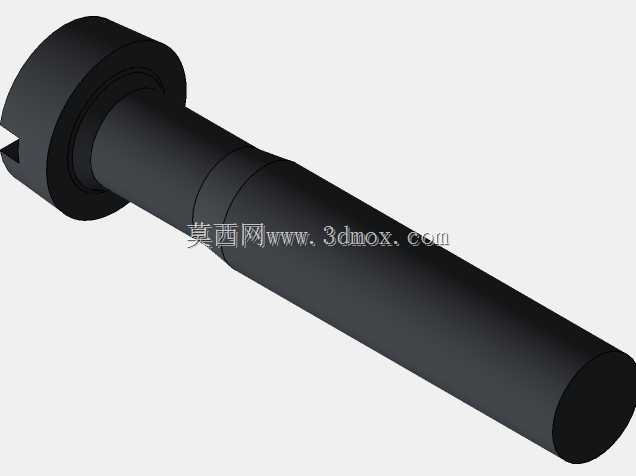

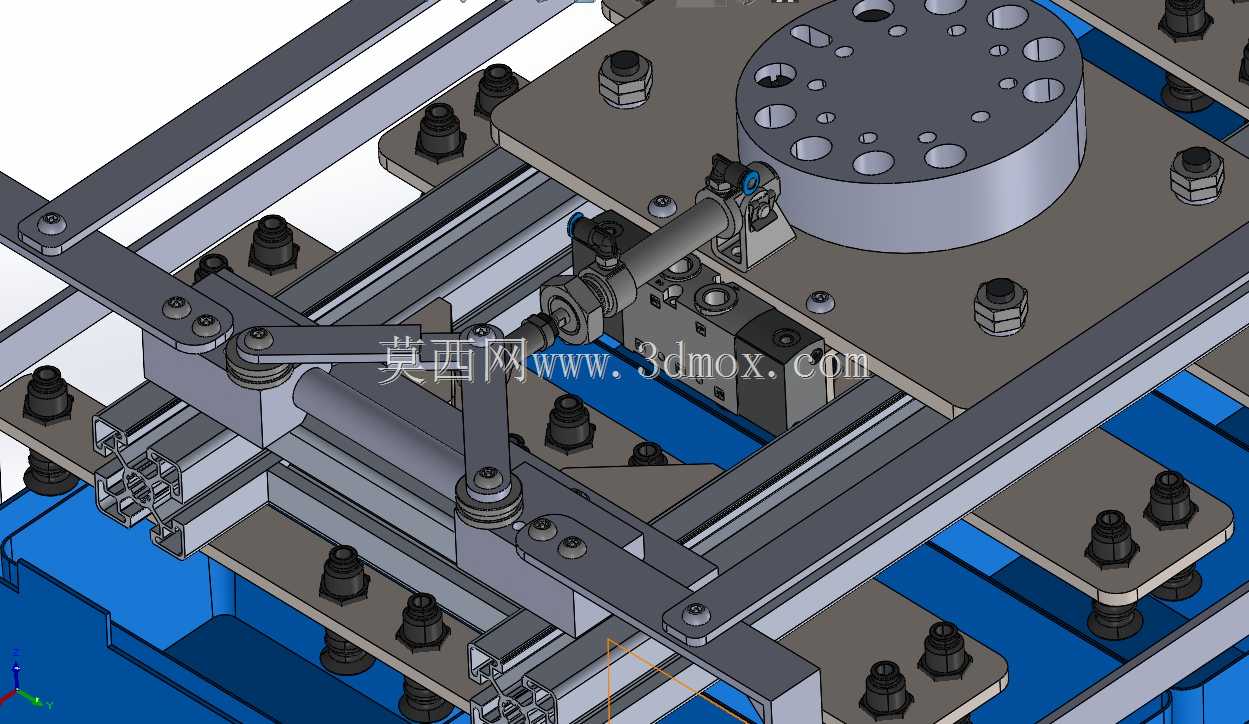

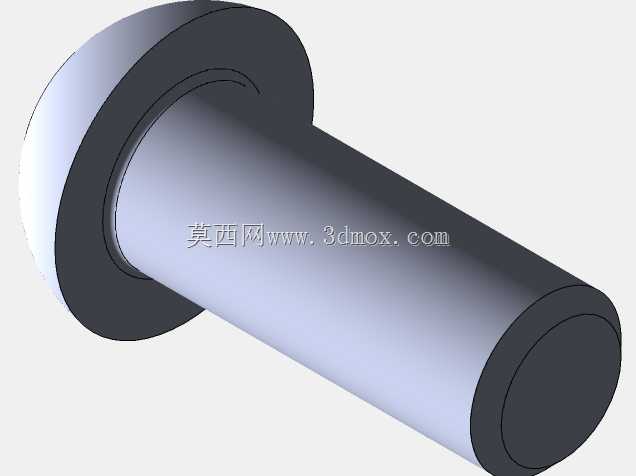

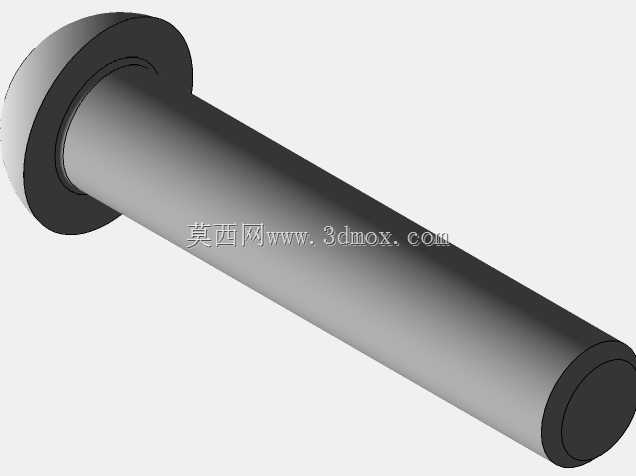

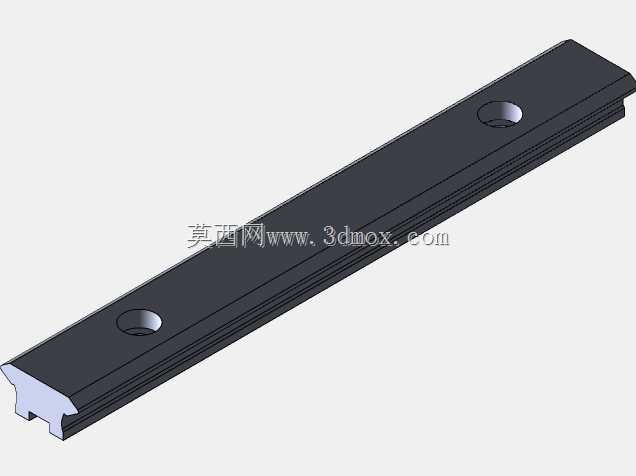

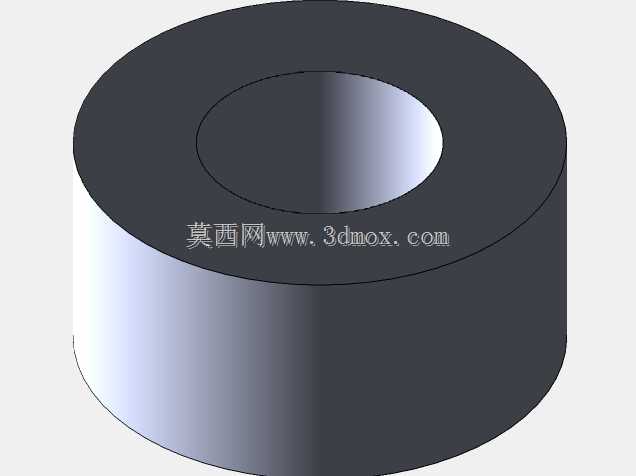

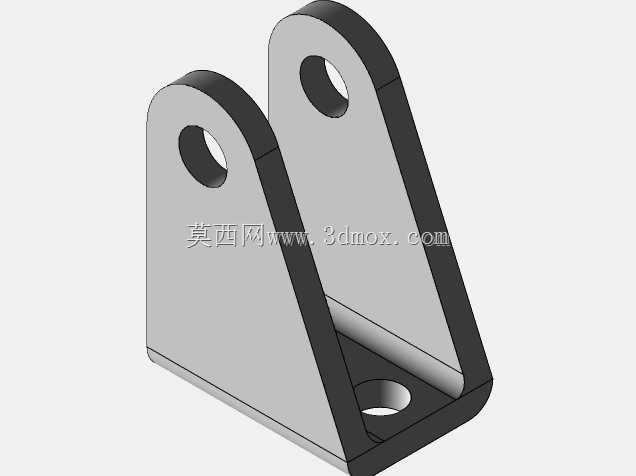

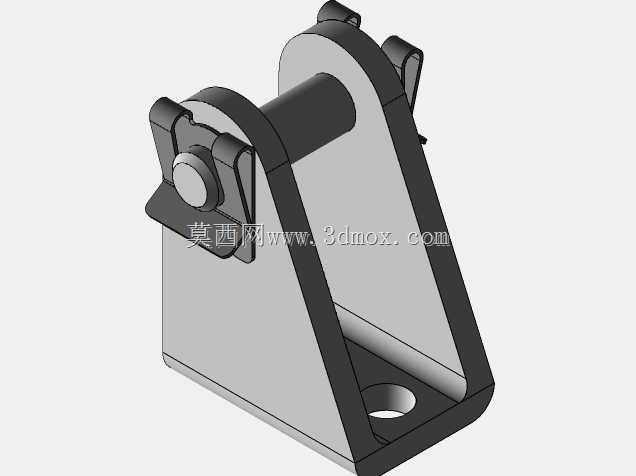

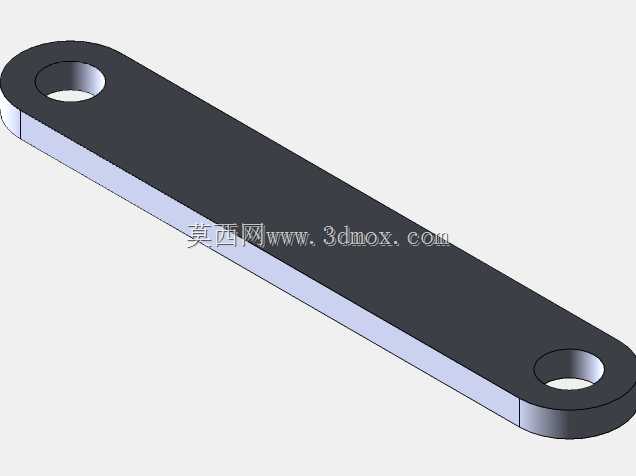

　　功能配置上，机构集成了两组独立的作业单元：下部均匀排布的真空吸盘组，通过等距阵列布局，覆盖常规生菜托盘的整个承载面，每个吸盘都配有独立的缓冲弹簧导杆，在接触托盘表面时可以自适应补偿托盘的平面度误差，避免个别吸盘因接触不实出现漏气，保证软质托盘抓取时的受力均匀，不会出现局部压痕或者托盘翘边的问题；上部配置的气动夹钳单元，采用平动夹持结构，夹指内侧贴有防滑橡胶垫，针对中空纸板的侧边进行夹持，夹持行程可通过气缸上的磁性开关进行调节，适配不同厚度的纸板分隔层，夹钳的开合位置做了机械限位，避免夹持行程过大碰损下方的吸盘组件。

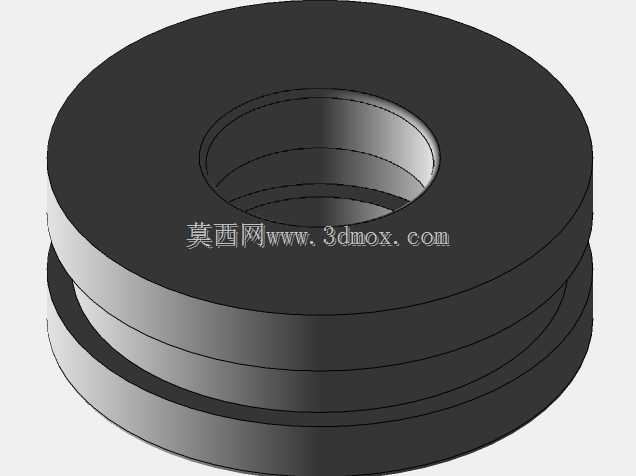

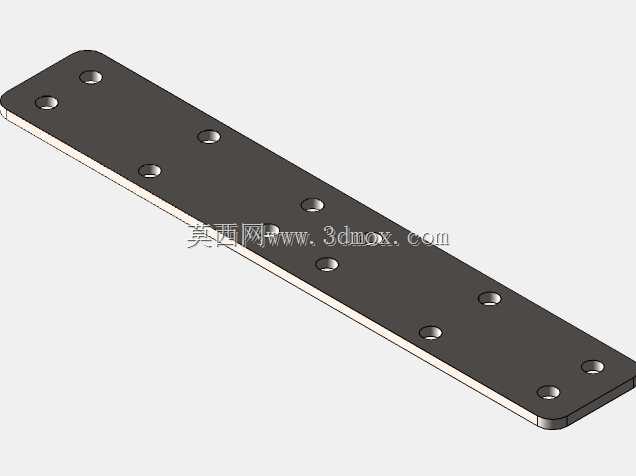

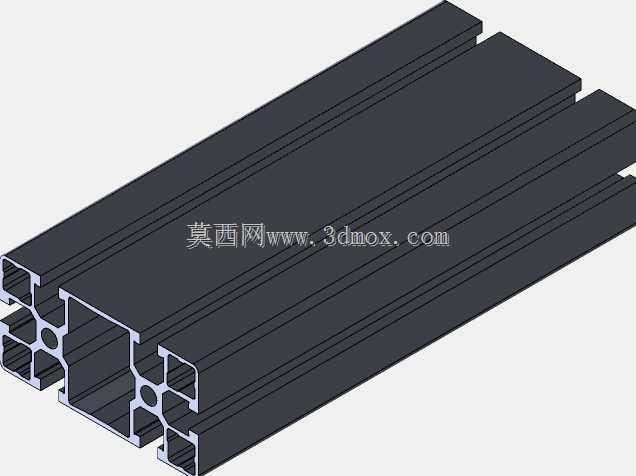

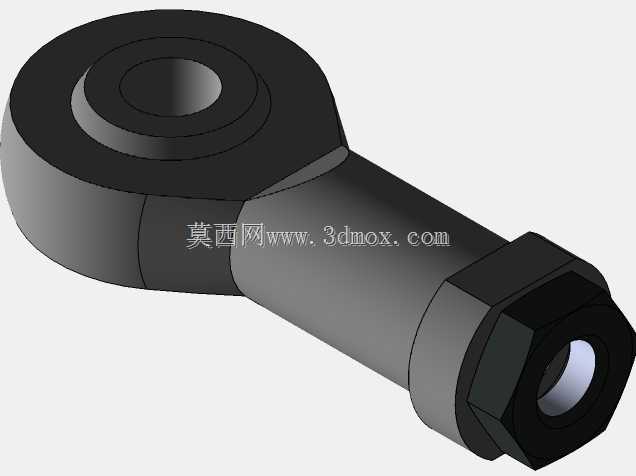

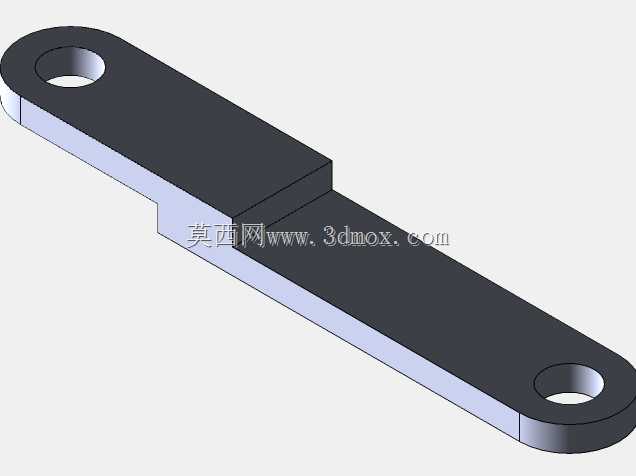

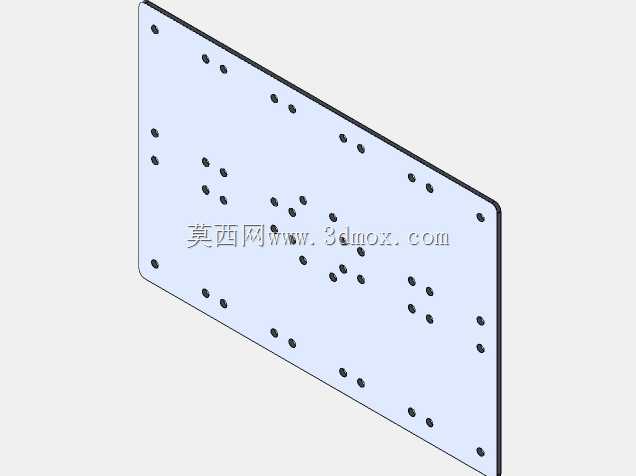

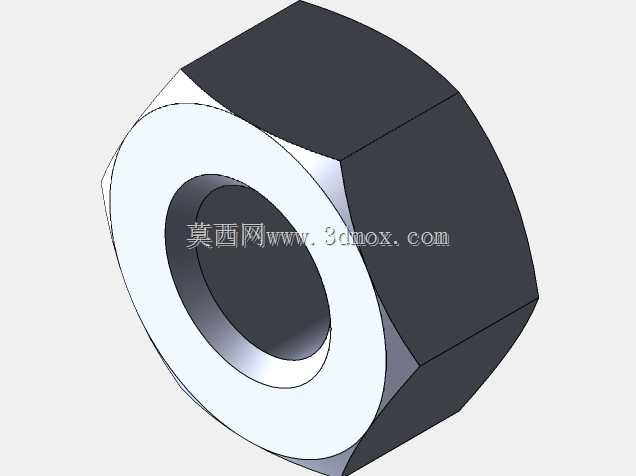

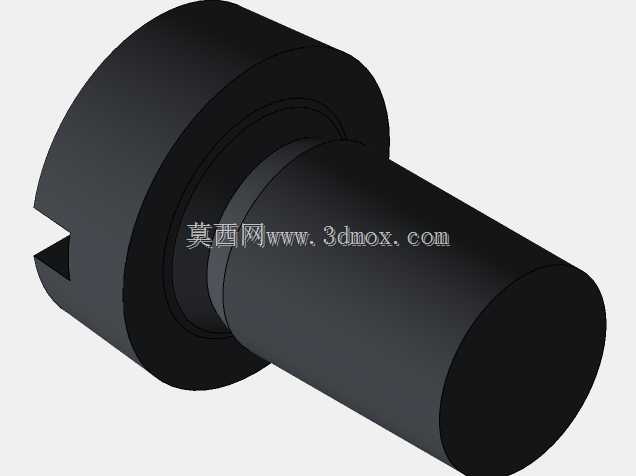

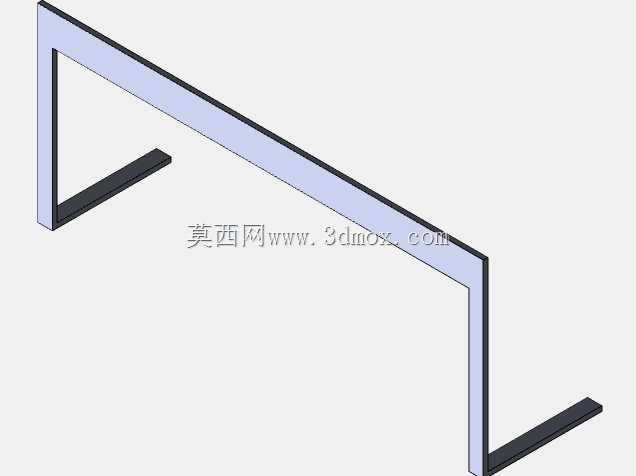

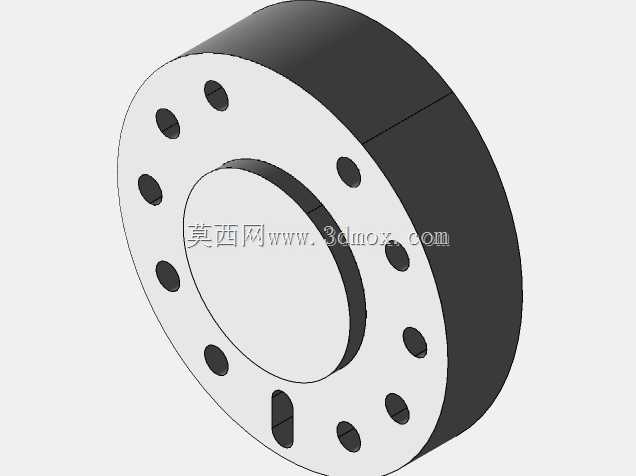

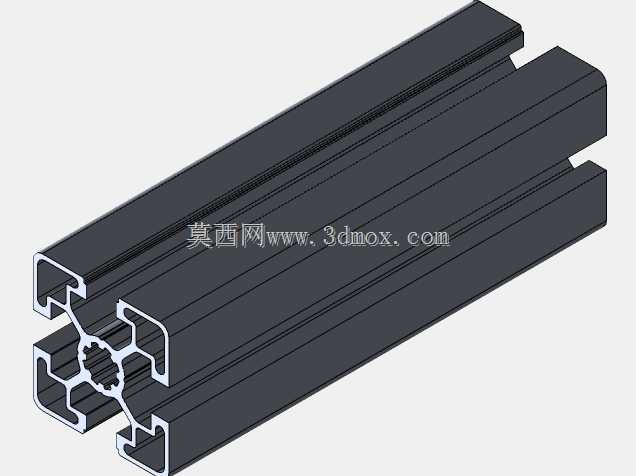

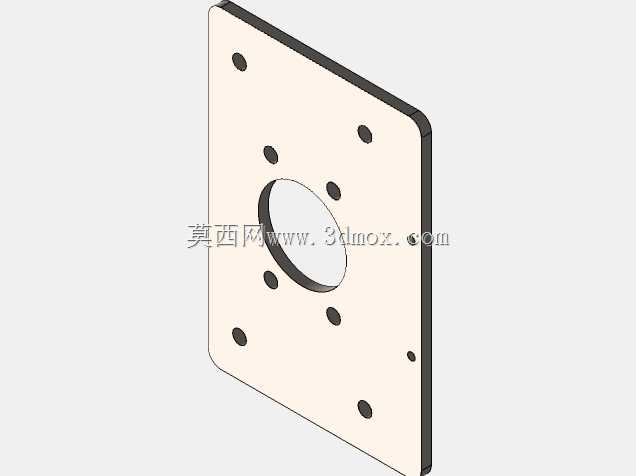

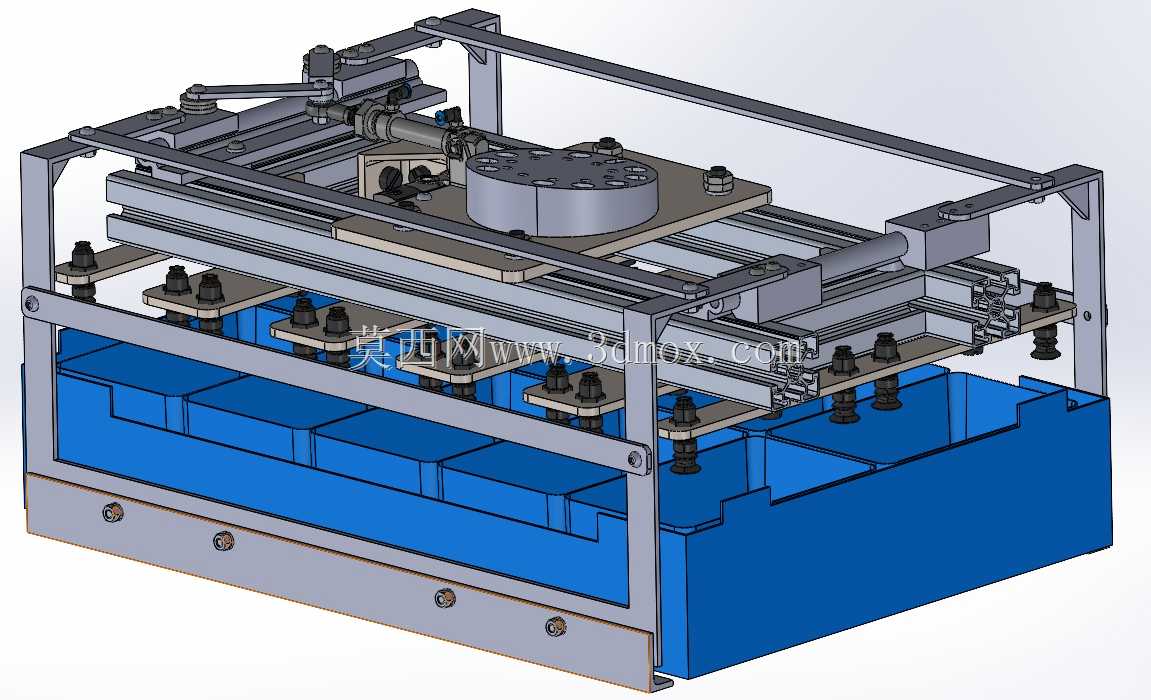

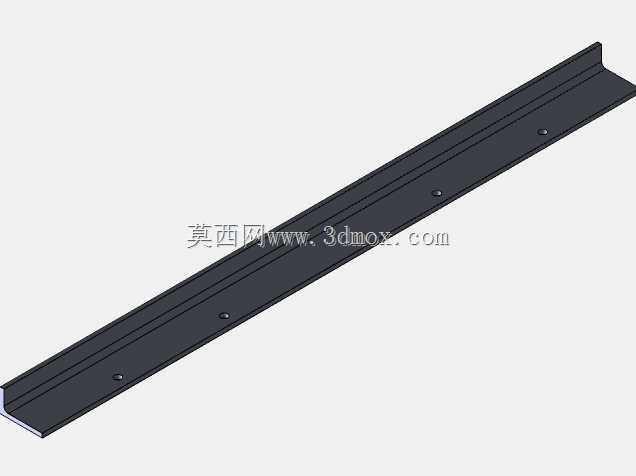

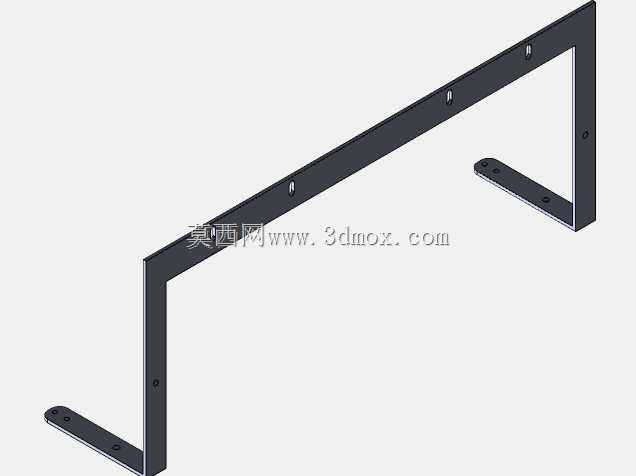

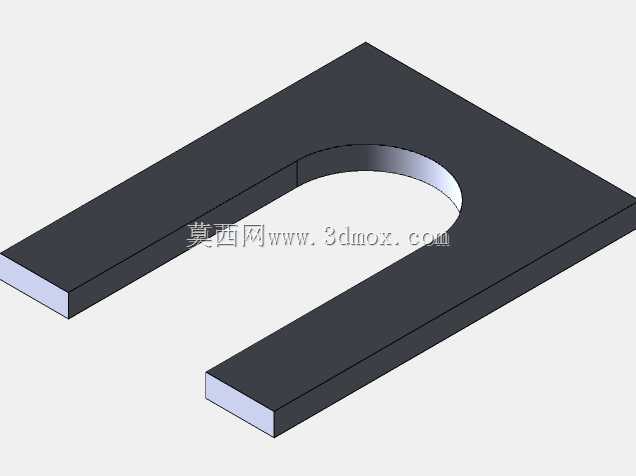

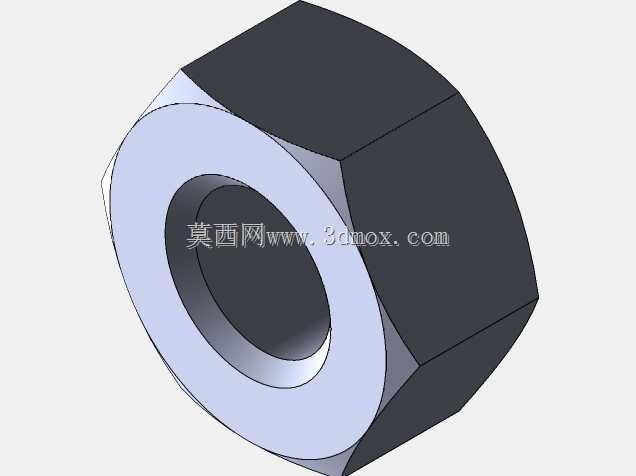

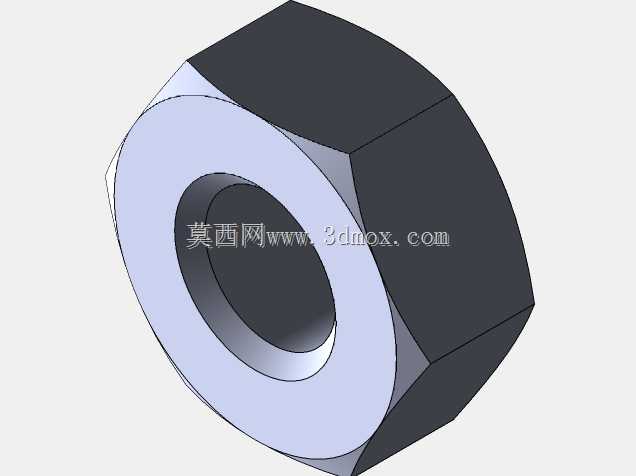

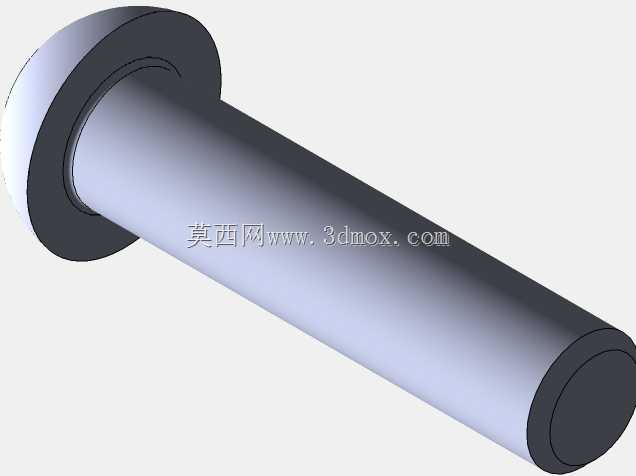

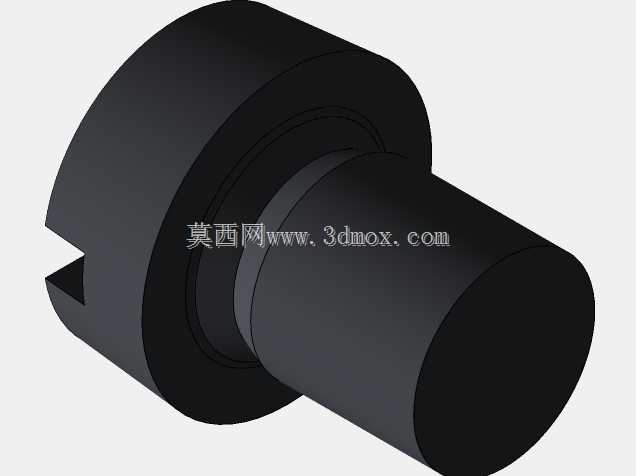

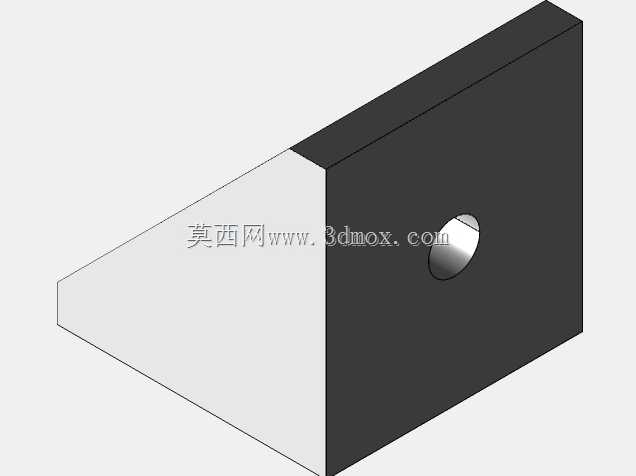

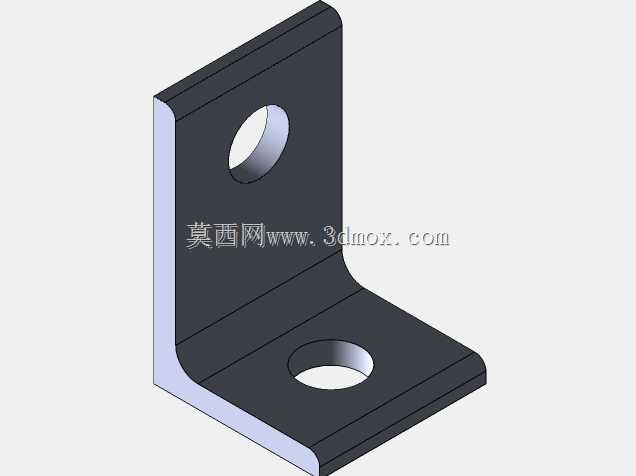

　　结构设计层面，整套机构采用框架式铝型材作为主体承载结构，在保证整体刚性的前提下尽可能降低自重，减少机器人末端的负载冗余，顶部的法兰安装盘采用标准工业机器人接口尺寸，可直接适配主流负载10-20kg级的码垛机器人法兰，不需要额外加工过渡转接板，安装时仅需对齐法兰定位销孔、锁紧固定螺栓即可完成机械装配，气路走线全部内置在框架型材的槽内，避免作业过程中气路管线与周边设备、物料发生剐蹭。机构的整体安装边界控制在长480mm、宽320mm、高180mm的范围内，不会占用过多的作业空间，可在宽度600mm的标准输送线工位内完成回转、升降动作，不会与线体护栏发生干涉。

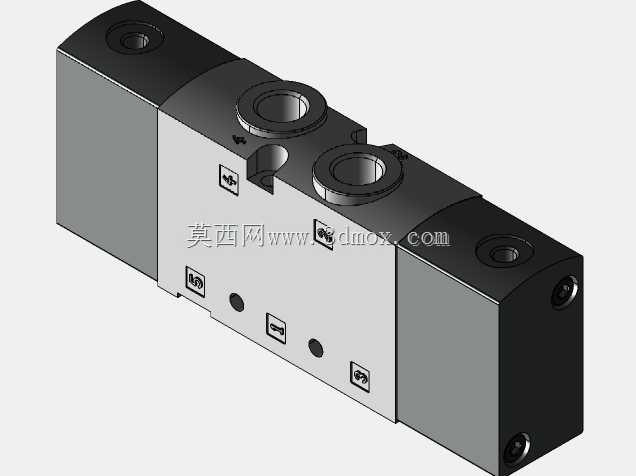

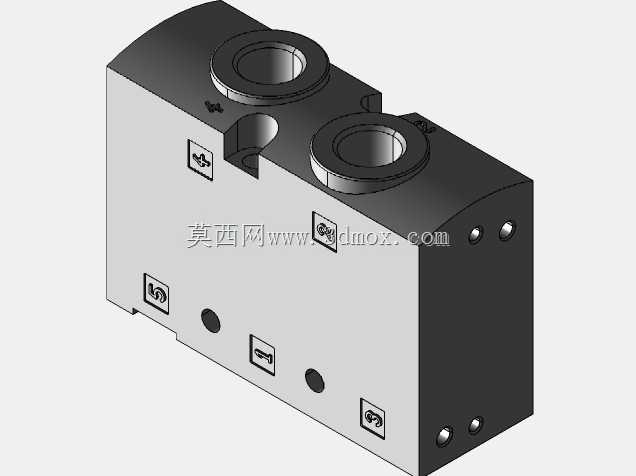

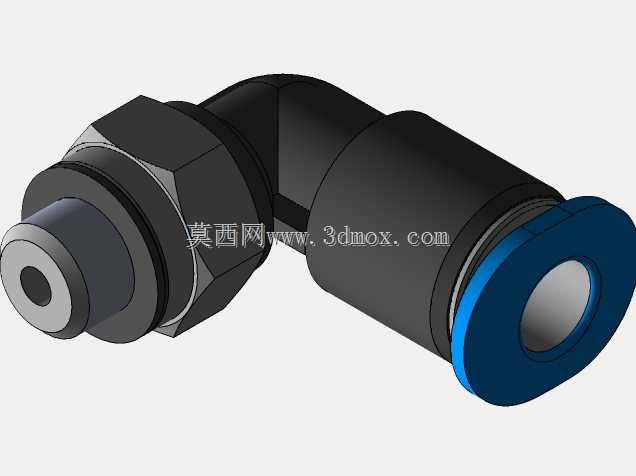

　　设计过程中重点考虑了两类作业单元的动作互锁逻辑，吸盘作业时夹钳处于完全收回的上位，不会凸出到吸盘的作业平面以下，避免夹钳刮碰到托盘表面的包装膜；夹钳作业时吸盘组会通过短行程气缸整体抬升20mm，留出足够的纸板夹持空间，避免吸盘接触纸板表面造成不必要的磨损。所有气动元件都采用标准快插接口，后期维护更换时不需要重新加工气路，日常巡检时仅需检查吸盘磨损情况、夹钳紧固螺栓的预紧力即可，维护门槛较低，适配工厂一线运维人员的作业能力。机构的重心经过配平设计，整体重心与顶部法兰的中心轴线重合，机器人高速启停、回转时不会出现偏载晃动，可保证码垛时的重复定位精度在±0.5mm以内，满足整托码垛的对齐要求，不会出现托盘堆叠错位的问题。
