FRC竞赛多关节机械抓取作业装置

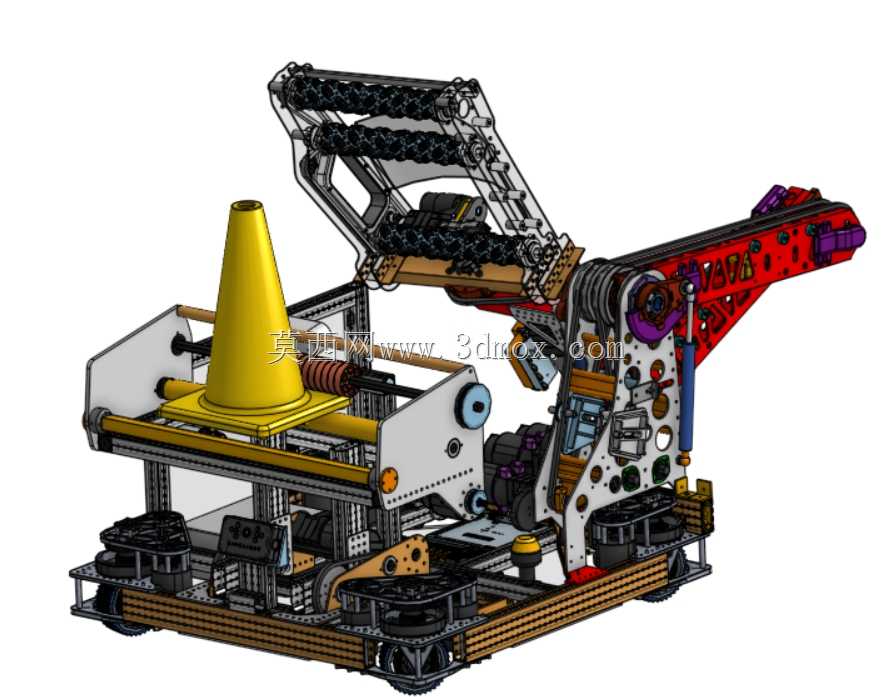

　　该装置面向青少年机器人竞技赛事的对抗作业场景设计，核心用于赛事过程中锥形标志物的拾取、抬升与定点投放作业，同时可适配不同规格赛事道具的夹取转运需求，整体搭载于轮式移动底盘之上，可跟随底盘完成全向移动，配合赛场策略完成指定任务动作。从结构布局来看，装置采用多关节串联臂体构型，低位布置的三个主臂关节承担主要负载抬升动作，腕部设置独立旋转关节与锥形滚轮进气执行组件，可在臂体到达指定位置后，通过滚轮的滚动进给完成标志物的快速收卷与夹持，无需额外配置大行程开合夹爪，有效缩减了末端执行器的整体占用空间。臂体传动环节全部配置链条张紧结构，采用快拆式链条张紧件实现传动间隙的快速调整，避免长时间竞技作业后链条松脱导致的传动精度下降，

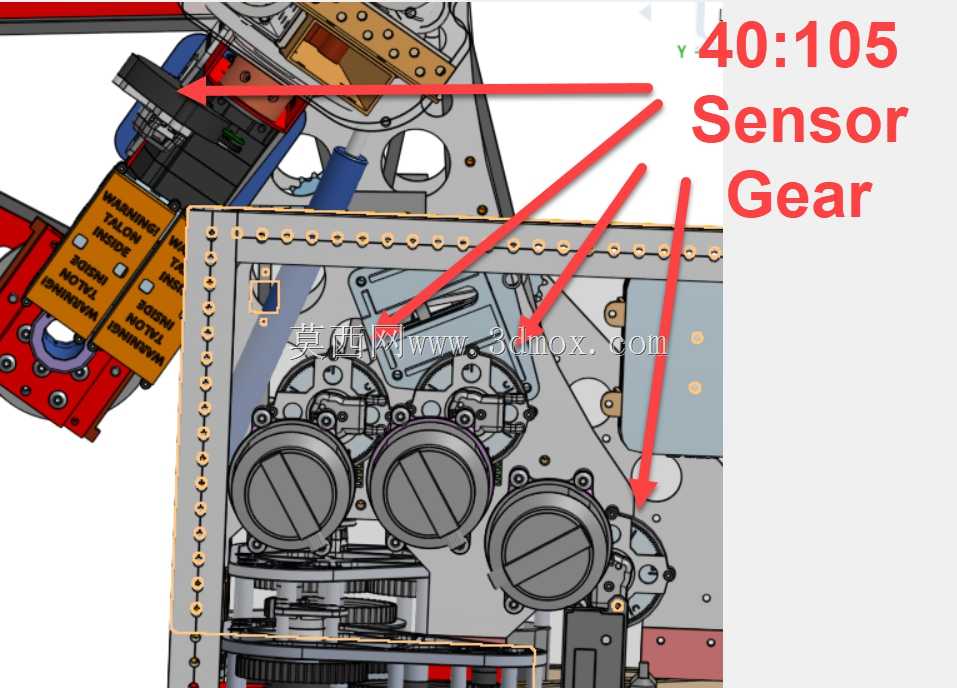

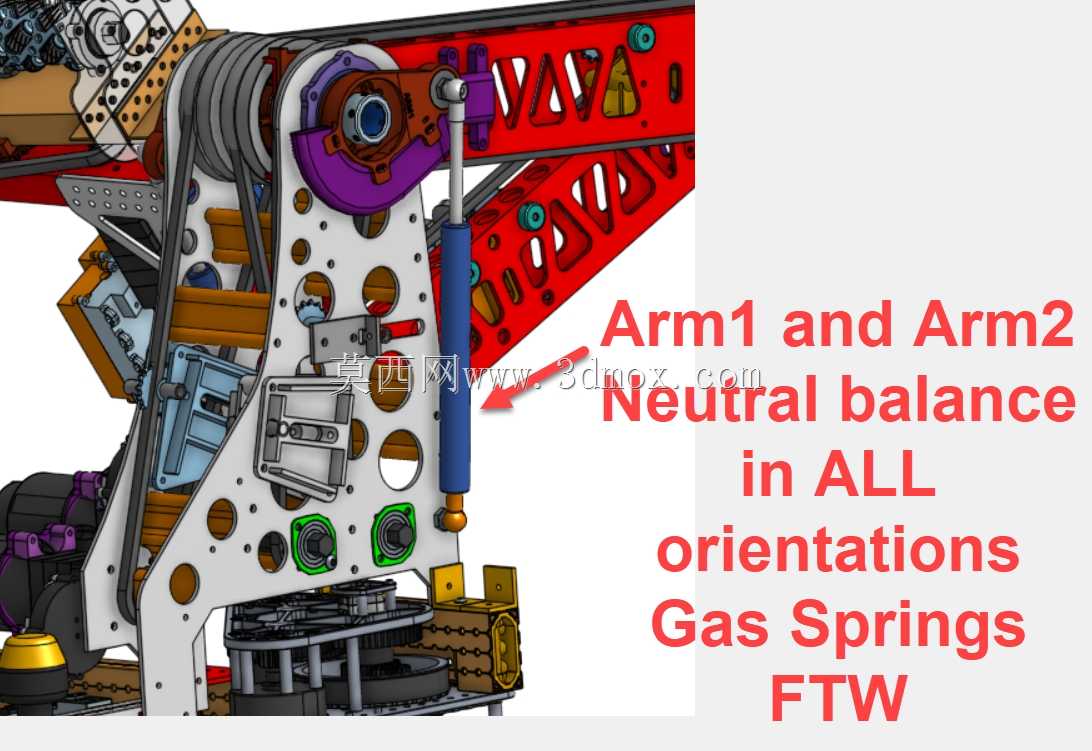

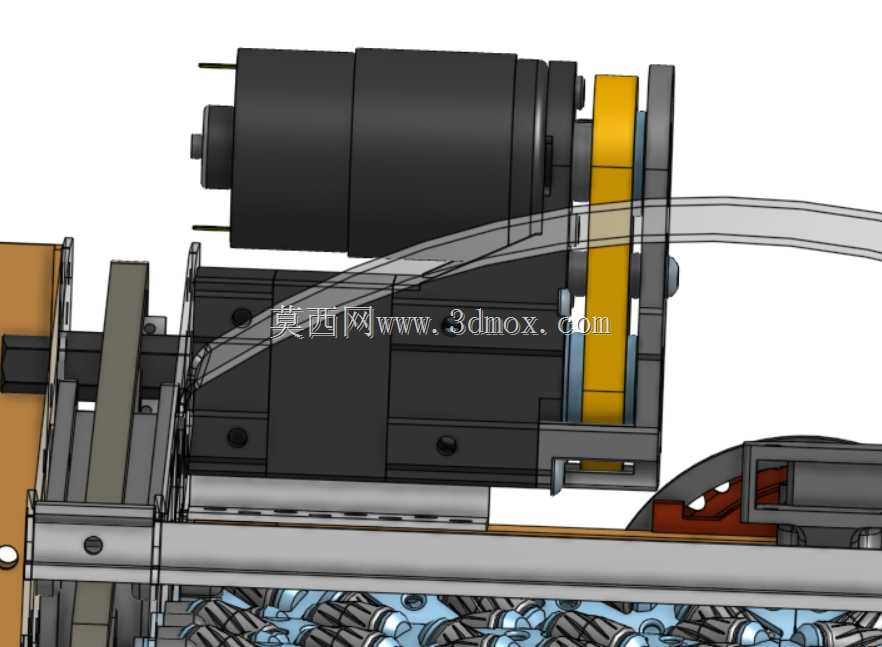

　　所有传动链路的张紧力可通过侧边的调节螺钉快速校准，无需拆解臂体护板即可完成现场维护。驱动单元方面，臂体关节采用大扭矩伺服电机搭配行星减速箱的动力组合，主传动链路减速比设置为40:105，可在臂体全伸展状态下稳定承载锥形标志物的全部重量，部分需要精准对位的关节传动链路采用1:1传动比配置，保证末端动作的响应速度与位置控制精度，抓取执行端倒置安装Pro系列驱动电机，所有连接螺钉统一采用10-24规格，避免赛事现场维护时需要携带多规格拆装工具，降低现场故障排查的时间成本。臂体的两个主关节处配置气体弹簧组件，单根弹簧输出力可达120磅，有效行程覆盖5英寸运动范围，可在臂体全角度运动范围内提供重力平衡支撑，

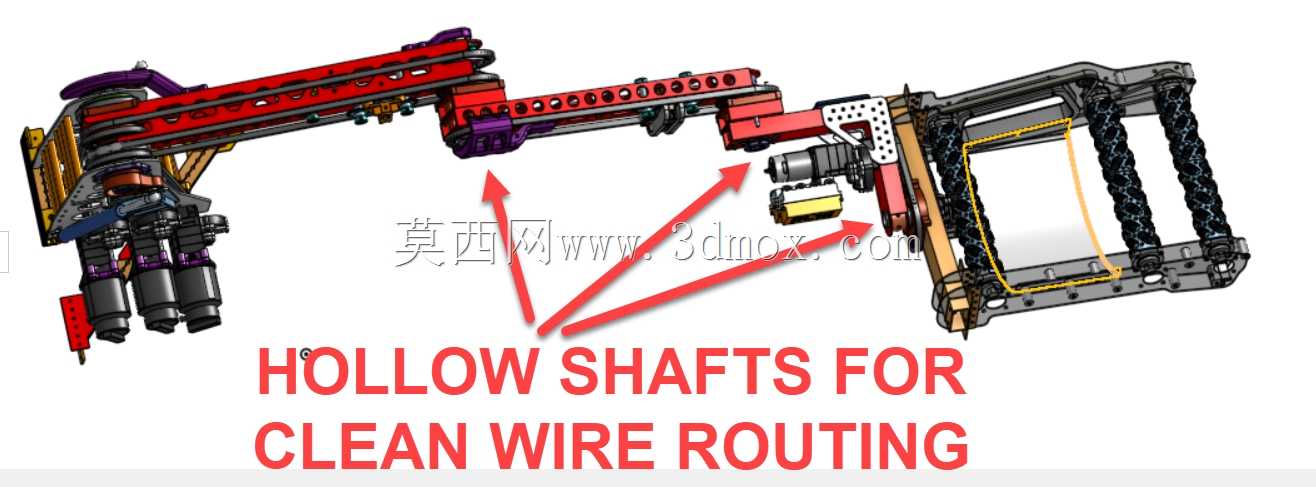

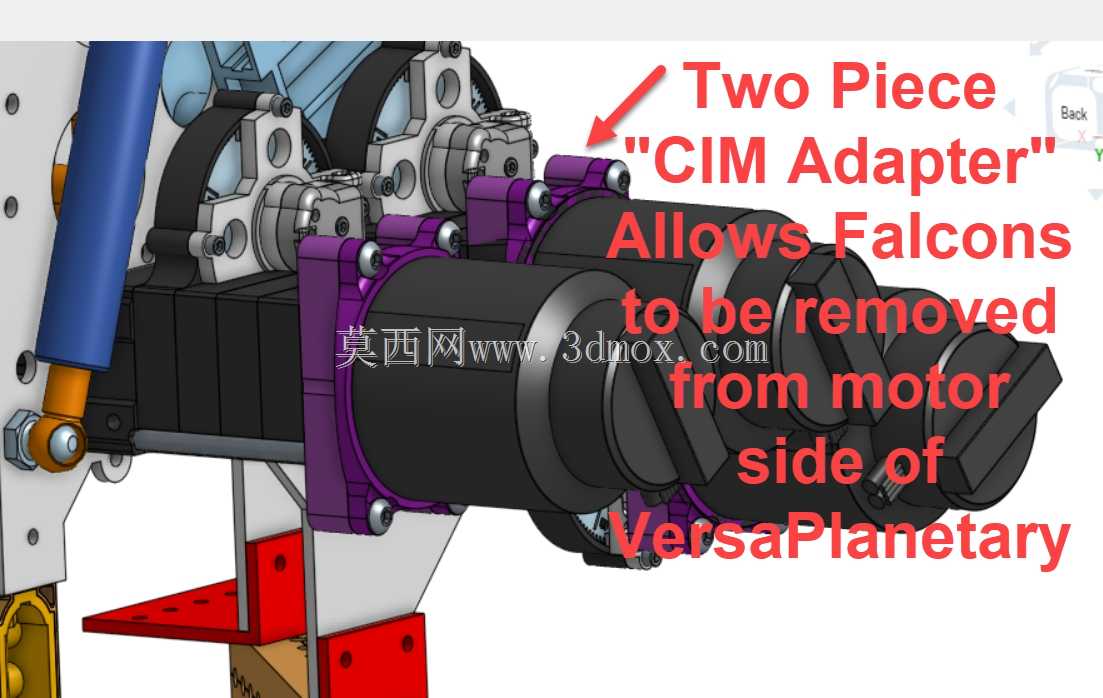

　　使得臂体在任意悬停位置都能保持中性平衡状态，驱动电机仅需输出动作所需的扭矩即可完成运动，无需额外持续出力克服臂体自重，大幅降低驱动单元的负载与发热情况，适配赛事高强度连续作业的工况需求。臂体主体结构件采用碳纤维与尼龙11CF材质3D打印成型，在保证结构强度满足竞技冲击负载要求的前提下，尽可能降低臂体自身重量，提升动作响应速度；臂身设计为中空轴结构，所有动力线缆、气动管路均可从臂体内部空腔穿过，避免线缆外露在竞技对抗过程中被其他装置剐蹭拉扯导致的线路故障，同时也让整体外观更加整洁，减少运动过程中的线缆干涉风险。专门设计的快拆适配结构可实现驱动电机与减速箱的无工具快速拆装，维护时无需从输出轴端拆解整个传动链路，

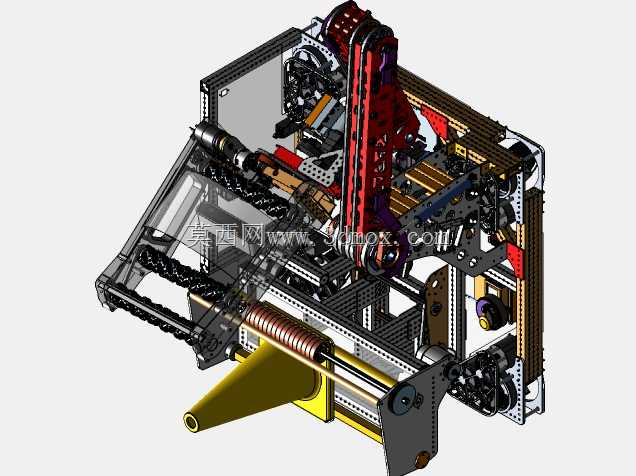

　　即可单独完成电机的更换与调试，大幅缩短赛事现场的故障修复时间。底盘部分采用铝型材搭建框架结构，搭配大摩擦力轮组实现赛场地面的快速移动，底盘上预留了电池、控制模块、气动元件的安装位，所有元件的安装位置都经过重心配平计算，避免臂体大角度伸展时整机出现倾翻问题；末端执行器的锥形导向结构可在移动过程中快速对准地面的锥形标志物，即使底盘停靠位置存在一定偏差，也可通过导向结构的引导将标志物导入滚轮夹持范围，降低对底盘停靠精度的要求，提升作业成功率。整体结构的安装边界充分考虑赛事规则的尺寸限制，臂体收拢状态下整体外廓尺寸符合赛事进场检录的尺寸要求，伸展后可覆盖赛事道具放置的全部高度范围，各关节的运动行程经过限位设计，避免运动过程中出现结构干涉或者超出赛场允许的作业范围。
