双十字轴式万向联轴器传动结构

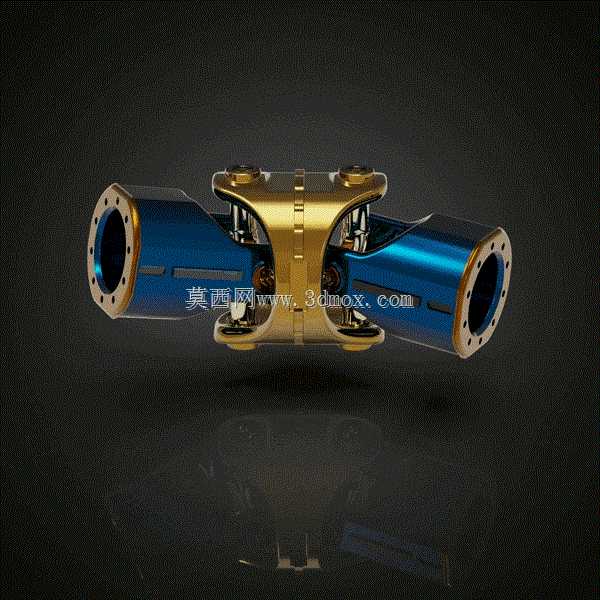

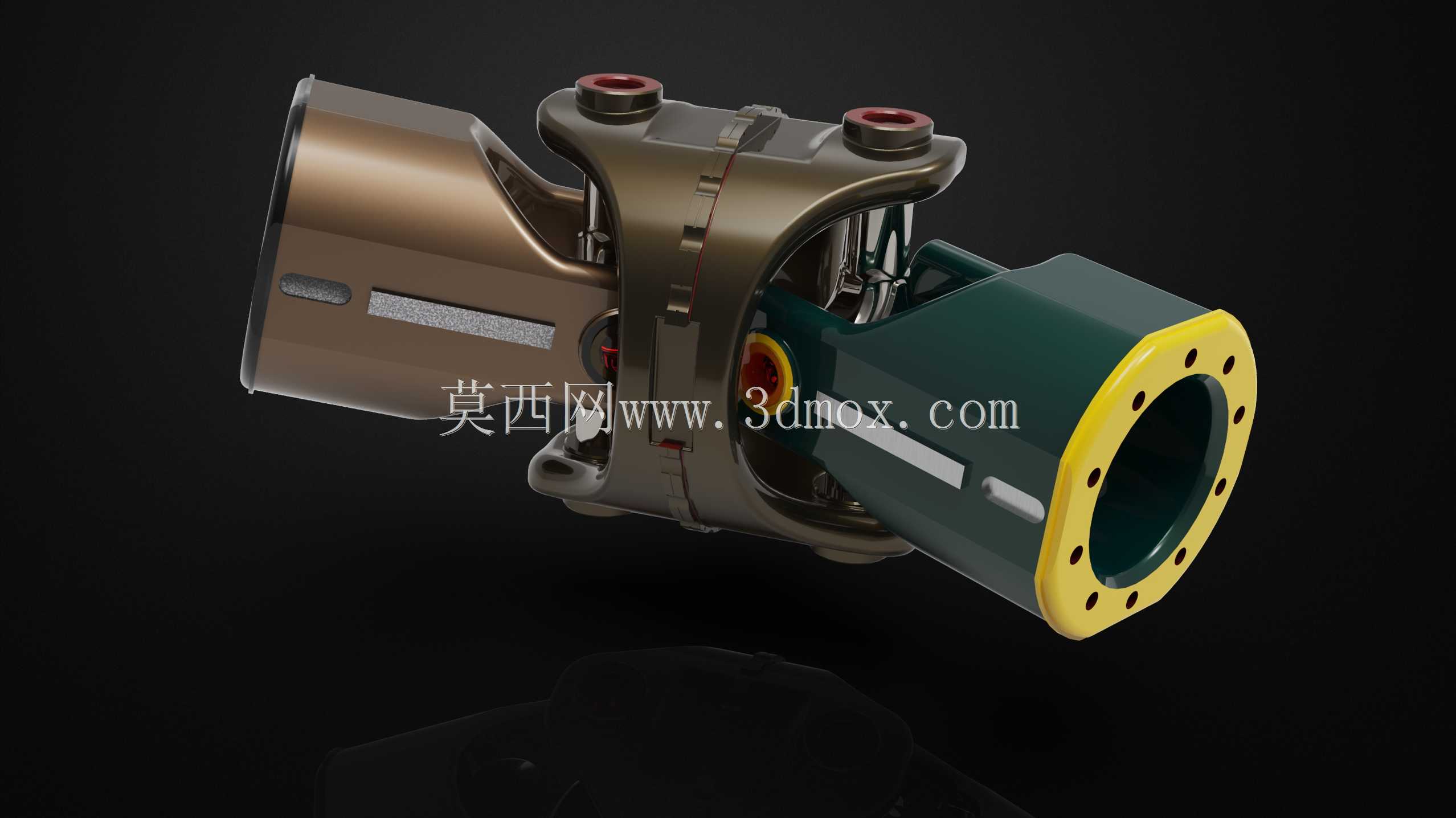

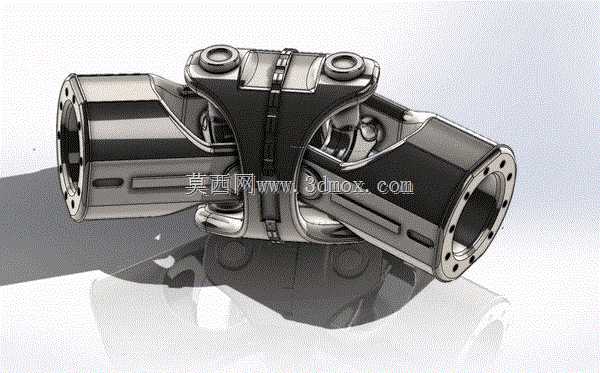

　　在跨距较大、两轴存在安装同轴度偏差或是工作中会产生相对角位移的传动链路里，这类双万向节结构是解决偏角传动问题的核心部件，常见于机床进给传动链、工业设备动力输出端、长距离传动轴系的连接场景，能够在两轴轴线不共线、存在径向或是角度偏移的状态下，持续稳定传递旋转扭矩，避免刚性连接带来的轴系憋劲、轴承额外负载、传动卡滞等问题。和单万向节相比，双节串联的结构可以通过中间轴的相位匹配，实现输入轴与输出轴的等角速度传动，消除单万向节传动过程中存在的转速波动缺陷，让传动过程更平顺，减少从动端的转速脉动带来的振动与冲击，适配对传动平稳性有要求的精密传动场景。从结构设计逻辑来看，两端的法兰连接端采用带螺栓孔的盘式结构，

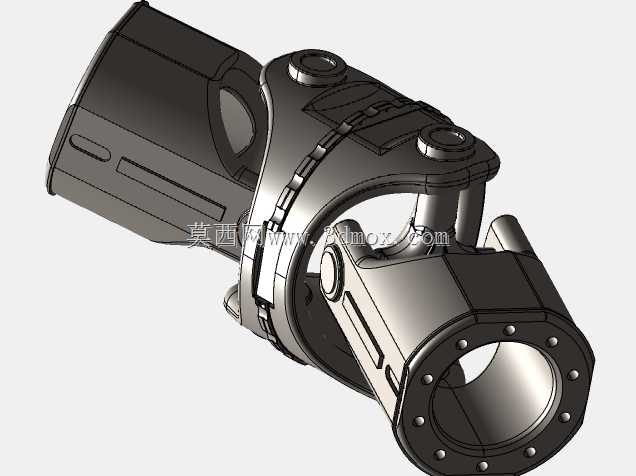

　　安装时可直接与配套的轴端法兰通过螺栓锁紧，法兰端面的止口设计可以保证连接时的同轴度定位精度，避免安装错位带来的额外偏载。中间的十字轴铰接结构是实现角度补偿的核心，十字轴的四个轴颈分别与两端的万向节叉配合，轴颈处的轴承结构可以降低铰接转动时的摩擦阻力，保证偏角摆动过程灵活无卡滞，中间的连接壳体将两组万向节叉整合为一体，保证两组十字轴的相位始终保持对齐，这也是实现等速传动的关键设计点——只有当中间轴两端的万向节叉处于同一平面，且输入、输出轴与中间轴的夹角相等时，才能完全抵消单节万向节的转速不均问题。在安装边界的考量上，这类万向节的两端法兰盘外径、螺栓孔分布圆直径、螺栓孔数量与孔径都需要和对接的轴端法兰尺寸完全匹配，

　　安装前需要确认两轴之间的最大偏角不超过万向节允许的最大摆角范围，避免超角度运行造成十字轴轴颈的异常磨损或是结构卡滞。传动过程中，十字轴部位需要保证充足的润滑，减少铰接面的摩擦磨损，延长部件使用寿命，壳体部分的密封结构可以阻挡外部粉尘、切削液等杂质进入铰接摩擦面，同时防止内部润滑脂泄漏，适配车间多粉尘、有切削液飞溅的机床加工工况。在实际选型应用中，需要根据传动链路的额定传递扭矩、最高工作转速、两轴之间的最大安装偏移量来匹配对应规格的万向节，扭矩裕量通常需要预留1.5到2倍的安全系数，避免启动瞬间的冲击扭矩造成部件损坏。和其他类型的挠性联轴器相比，这类双万向节的角度补偿能力更强，能够适应更大的轴系偏角，同时传动效率更高，

　　不存在弹性元件老化失效的问题，适合在重载、传动精度要求较高的工况下长期使用。建模过程中需要重点关注十字轴与万向节叉的配合间隙，既要保证铰接转动的灵活性，也要避免间隙过大造成传动回差，影响传动精度；两端法兰的螺栓孔位置度需要严格控制，保证安装时能够顺利与对接法兰适配，止口的配合公差选择过渡配合即可，兼顾定位精度与安装便利性。中间连接部分的结构强度需要经过校核，保证在传递额定扭矩时不会发生变形或是断裂，尤其是万向节叉与十字轴配合的根部位置，是应力集中的关键区域，建模时需要做合理的圆角过渡，降低应力集中系数，提升结构的疲劳强度。在装配逻辑上，十字轴的轴颈与轴承、轴承与万向节叉的安装顺序需要符合实际装配工艺，避免出现干涉问题，保证所有运动部件在最大摆角状态下都不会发生结构碰撞，预留足够的运动间隙。这类结构在实际应用中不需要额外的维护结构，只需要定期补充润滑脂即可，整体可靠性高，使用寿命长，是机械传动系统中应用非常广泛的轴系连接部件。
